Самодельные металлические печи для бани: схемы и чертежи

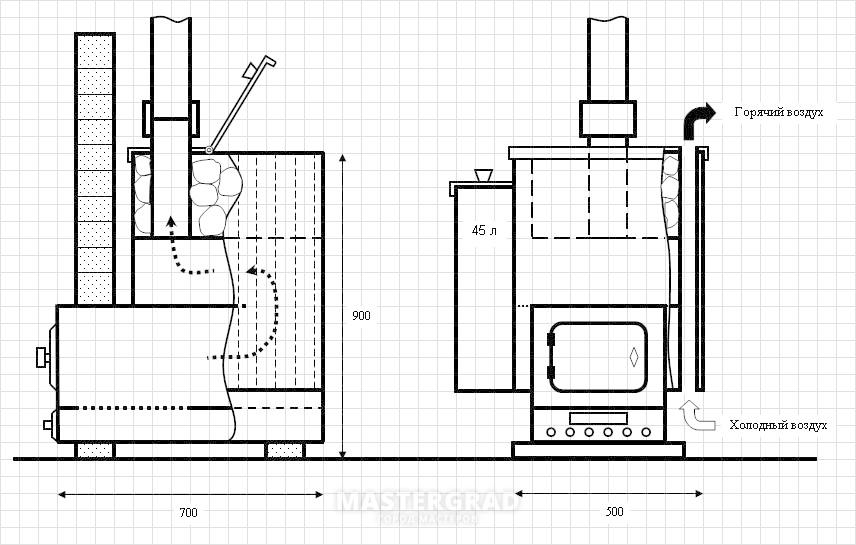

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Процесс изготовления

Для изготовления котла можно использовать газовый баллон

Чтобы сварить нагревательный котел для сауны, можно использовать самые разнообразные, в том числе и бросовые материалы:

старый газовый баллон после его тщательной очистки;
бочку с толстыми стенками;
диски от колес;
отрезок металлической трубы;
листы металла толщиной не менее 5 мм.

Кроме этого потребуется:

арматура для колосников;
ручки, петли и задвижки для дверок;
асбестовый шнур для уплотнения и футеровки;
шамотный и огнеупорный красный кирпич;
глина и песок;
двухслойная труба под дымоход.

При наличии всего необходимого нужно в соответствии с заранее составленной схемой сварить корпус, приделать к нему ножки и приступить к изготовлению печи.

Сначала делается топка:

Нанесение разметки. Вырезание отверстий для поддувала и загрузки топлива. С внутренней стороны корпуса прикрепляются упоры для крепления колосников. Варить нужно аккуратно, лучше точечно, чтобы не прожечь корпус и не оставить на нем выпуклостей от перегрева. Решетку можно сделать самому или приобрести готовое изделие в магазине.
Закрепление дверок. Петли крепятся сваркой, болтами или заклепками. Целесообразно использовать последние два способа, чтобы изделия не деформировались от нагревания.
Проведение футеровки. На стенки топки приклеиваются шамотные кирпичи. Это предотвратит накаливание металла до красного цвета, обеспечит поглощение излишнего жара и продлит срок службы конструкции.

Печь с открытой каменкой

Следующим этапом является изготовление каменки. Используется одна из технологий:

Поверхностная. После проведения замеров делается клетка из арматуры диаметром 10-12 мм. Затем короб устанавливается на крышку котла и приваривается к ней. Глухие стенки делать не стоит, чтобы обеспечить лучший нагрев комнаты и свободный выход пара после подачи воды.
Внутренняя. В корпусе делается отверстие, ставится решетка под камни. Подача воды может осуществляться кружкой через проем или через отверстие из бака с краном.

Полость заполняют особыми минералами — талькохлоритом, диабазом. Не допускается использование слюдосодержащих пород, кремня и гранита.

Для изготовления используются те же материалы, что шли на котел, только стенки их могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушаются, сверху делается отверстие для заправки, снизу вставляется кран. Бак крепится на каменку, нагрев происходит от непосредственного контакта с материалом, а также от горячего дыма.

Простая печь в баню из металла

Для работ по сбору конструкции вам потребуется набор из следующих расходных материалов:

сталь листовая (толщина металлического листа должна быть не менее восьми миллиметров);
труба стальная с диаметром от 500 миллиметров и толщиной стенки в десять миллиметров;
десятимиллиметровый железный пруток;
железная труба в количестве не менее 2-х метров;
колосник, задвижки, щеколды, дверцы для обустройства поддувала, топки и каменки, кран для воды.

Начинают работы с изготовления поддувала: для этого в трубе нужно вырезать поддувальное отверстие с размерами 50 и 200 миллиметров. К внутренней стороне трубы приваривают крепеж под колосник.

На втором этапе работ делают топку. Размеры топки 250х200 миллиметров. Вырезав отверстие с указанными размерами, к его верхней части приваривают крепеж, в который будут установлены прутки для каменки.

С противоположной стороны будущей каменки делают еще одно отверстие и заливают его водой. Каменку наполняют камнем. Камень можно брать практически любого вида, за исключением слюдосодержащих каменных пород, гранита и кремня.

В крышке, которой будет закрываться печь, нужно также сделать проем под трубу. Вам останется установить дымоход и бак для воды. Завершающий этап работ – врезка крана, установка дверец и щеколд, а также изготовление крышки бака.

Разумеется, в текстовом варианте сложно передать все тонкости изготовления металлической печки для бани, а потому предлагаем вам ознакомиться с видео по теме, которое завершает статью-обзор по самостоятельному изготовлению металлических печных агрегатов для бань.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

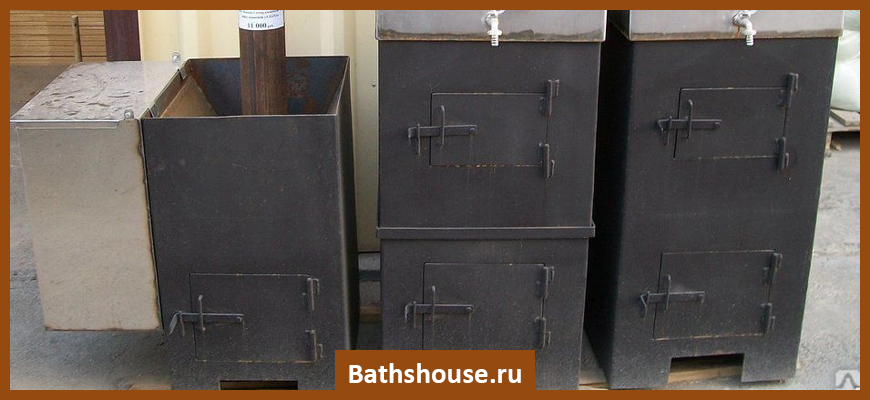

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка – вид 2

Виды металлических банных печей

В соответствии с конструктивными особенностями различают следующие виды металлических печей:

Закрытый тип. Агрегаты имеют компактные размеры и небольшой вес, предназначены для малогабаритных семейных бань. Чтобы увеличить тепловую отдачу, металлический корпус печки обкладывается жаростойким кирпичом с внутренней и наружной стороны. Для фиксации кирпича используются железные скобы. Средняя часть конструкции оборудована решеткой для камней.
Открытый тип. Устройства представлены габаритными конструкциями, оборудованными открытой каменкой и водяным нагревательным баком. Они способны обеспечить быстрый прогрев помещений за короткий промежуток времени. Для повышения тепловой емкости подобные печи оснащаются защитной оцинкованной пластиной для каменки.
Комбинированный тип. Подобные печи оборудованы топливником с задвижными механизмами, каменкой, поддувалом и патрубками (диаметром от 11 до 14 см). Для изготовления конструкций используется листовая сталь толщиной до 5 мм.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
Невозможность отапливать большие по площади помещения.
Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Порядовая кладка печи для бани своими руками — фото отчет

Все очень просто, достаточно смотреть на фотографии и делать точно также, естественно при этом нужно использовать подходящие материалы и смеси!

Кирпичная печь для бани готова

Нулевой ряд основания печи:Второй ряд основания печи: Второй ряд и поддувальная камера Четвертый ряд — перекрываем поддувало Ставим колосник Второй ряд шамотного кирпича Оставляем зазор между шамотным и облицовочным кирпичом Третий и четвертый ряд шамотного кирпича Обкладываем шамотный кирпич обычным Кладем пятый ряд шамотного кирпича Делаем шамотную решетку Делаем отпускной канал Ставим топочную дверцу Выводим регистр Крепим верхнюю часть дверки Готовая топочная дверка Внешний вид печи на данном этапе Делаем решетку, на которой должны будут лежать камни Второй ряд кармана для камней Выводим верхний уровень регистра Как должна выглядеть печь, если вы все делаете правильно Необходимые места укладки шамотного кирпича Крайний ряд шамотного кирпича Делаем отверстия в шамотном кирпиче Подготовка задвижки к установке (примерка) Укладка задвижки Обкладка задвижки Перекрываем проем над ядром Сужаем дымоход Кладка дымохода Установка второй задвижки Подгонка верхней части дымохода к потолку Если вы все сделали правильно, ваша печь для бани должна выглядеть примерно вот так

Поздравляем вас, оказывается, что вы вполне справились с задачей самостоятельно!

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Печь из металлической трубы

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Самодельная печь из металлической трубыИз куска трубы делаем камеру для камнейДелаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Цены на банные печи Гефест

~~Банные печи Гефест~~

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

Установите печьУстановите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

Банная печь из трубы горизонтальная

Удачной работы!

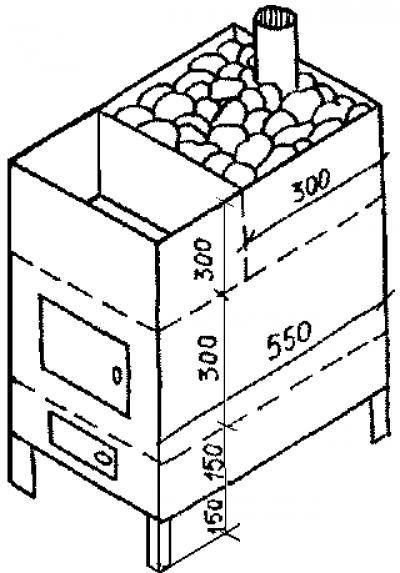

Чертежи печей для бани из металла

Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.

Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.

Устройство и принцип работы металлической печи для бани

Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.

Простейший чертеж обогрева для маленькой редко используемой бани

Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.

Внимание! Для создания печи специалисты рекомендуют использовать металл 5-8мм толщиной. Такая конструкция не деформируется при нагреве, и аппарат будет отдавать больше тепла

Устройство отопления для бани из металла с указанием точных размеров элементов

Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.

Чертеж устройства паровоз для парилки

Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.

Два варианта конструкции горизонтальных устройств из трубы и листового металла

Трубу в емкости для нагрева воды устанавливают строго по центру. Снизу бака монтируют кран для удобства набора. Контейнер для воды изготавливают из толстой трубы.

Чертеж устройства отопления для бани из металла с подробным описанием деталей

На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м

Проект каменки с баком для подогрева воды

Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.

Правильная организация дымохода

Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.

Заводские изделия для дымохода имеют привлекательный внешний вид и справляются с поставленными задачами

Трубу и защитный экран изготавливают из светоотражающих материалов.

Нюансы изготовления

При монтаже следует опираться на строгие рекомендации:

Изначально труба ставится вертикально и делится она две ровные части, используя горизонтальный блин. Его следует приварить герметичным сплошным швом (желательно с обеих сторон). Нижняя часть будет выступать в качестве топки. В нее затем установится решетка и будет сделана дверца для загрузки расходных материалов (преимущественно дров), а внизу необходимо вырезать поддувало.
Сделать в горизонтальном блине отверстие, куда «зайдет» дымоходная труба. Вставить ее и приварить.
В образовавшемся верхнем пространстве расположить камни. Они будут выполнять функцию каменки. Затем к основной трубе требуется приварить несколько отрезком арматуры из металла. Делается все по периметру. На них будет располагаться бак, в который вставят вертикальную трубу. Она выступает в качестве продолжения дымохода. Бак может быть съемным или сделан цельным, имеющим нагревательный прибор.
После этого следует собрать печь и посмотреть ее в действие. Для этого в топку положить дрова, разжечь их. В каменку заложить камни, а в бак – залить воду. Примерно через два часа парилка и вода начнет нагреваться и достигнет необходимой температуры. Если вам все нравится, то можно устанавливать самодельную печь. Помните, что устройство из металла требует облицовки с использованием кирпича. Только так вы сможете уберечь себя от ожогов, обеспечить необходимую безопасность в бане, а тепло будет равномерно распределяться по всей комнате.

Помимо этого, взамен трубы могут быть использованы листы из металла. В этом случае печь будет обладать прямоугольным сечением. Вне зависимости от того, какой вариант вы выберете, внешние характеристики самодельной печи существенно уступают вариантам из магазина. Поэтому к этому факту следует быть готовым заранее.

Следует помнить, что у печки должен быть регулятор интенсивности горения. Самым простым вариантом выступает шибер, который устанавливают на дымовую трубу и выдвижной зольник. За счет такого регулятора можно увеличить или уменьшить подачу воздуха в топку, тем самым активизировать или сократить степени горения. Конечно, подобный регулятор не отличается удобством использования, но пользуется большим спросом среди производителей самодельный печей для личных нужд.

Сварочные работы

Начать сварку следует с каменки.

Две боковины соединить под углом 90 градусов, сделать несколько спаек. Сила тока должна быть умеренной, чтобы металл не перегрелся, а шов был ровным. Спайки не должны быть большими, достаточно нескольких миллиметров. При этом, нужно все время следить за углом и корректировать положение листов. Таким же образом сварить две другие боковины.
Соединить две части под прямым углом. Аналогичным методом следует сваривать противоположные углы.
Следующий шаг — присоединение дна и крышки. Толщина металла для дна должна быть не менее 10 мм — на этот участок приходится основной тепловой удар. Для того, чтобы крышка не падала в короб, одну ее сторону можно фиксировать с помощью тонкой подставки. Небольшие огрехи в расчетах и получившиеся щели можно скрыть с помощью сварки. Для этого достаточно оставлять промежутки примерно одинаковыми с обеих сторон.
Когда наметка короба закончена, можно сделать полноценные швы.
По такому же принципу нужно сварить остальные элементы: наружный кожух, топочную камеру, водяной бачок.
С помощью болгарки в коробе нужно прорезать дверцу. В днище внешнего кожуха нужно просверлить отверстия для «ножек» внутренней каменки. Это могут быть водопроводные трубы или арматурные прутья. Принципиальный момент – отверстия должны быть горизонтальными и находиться на одной высоте. В топочной камере сделать входное отверстие для дров. Из остатков металла можно соорудить дверцы.
Осталось лишь соединить все части в общую конструкцию. Для этого нужно изготовить четыре пластины, они должны совпадать с размерами отверстия внешней каменки. В крышке внешнего короба прорезать отверстие для дымохода, совпадающее с диаметром трубы.
По периметру выемки для каменки необходимо закрепить металлические полосы шириной 20 мм. Изнутри приварить уголок 45 на 45 мм, так, чтобы в паре со стенкой он образовывал полку. Именно на них будет упираться вся конструкция. Топочную дверцу повесить на петли. Все соединения проварить двойным швом (изнутри и снаружи).
Собрать всю конструкцию. Внутренняя каменка должна располагаться вертикально на трубах. Отверстия внутренней и внешней печек следует соединить металлическими пластинами. Закрепить сооружение можно сверху любыми обрезками металлолома.
На наружном кожухе закрепить крышку. Прорезать дымоходное отверстие, вставить трубу.

Завершающие штрихи – шлифовка углов, укрепление отверстий асбестовым шнуром. Кроме того, нужно позаботиться о противопожарной безопасности. Высоту ножек нужно делать не менее 40 см, пол под прибором укрывать асбестом, а поверх него — листом металла.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом. Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Основные требования к металлическим печам

К современным конструкциям металлических банных печей предъявляются высокие технические и эксплуатационные требования, к которым относят следующее:

Широкий функционал. Возможность выбора различных температурных режимов для быстрого нагрева воздуха и поддержания оптимального микроклимата в помещениях.
Высокий КПД. Эффективное использование топливного материала с возможностью длительной аккумуляции тепла. При этом увеличение объема топки обеспечивает полное сгорание топлива и повышение КПД.
Эргономичность. Железные каменки должны оставаться компактными, чтобы занимать небольшую площадь помещения. В малогабаритных парных рациональнее устанавливать вертикальный тип конструкции с топкой, вынесенной в техническое помещение.
Пожарная безопасность. Отопительное оборудование должно быть безопасным для посетителей и помещения. Чтобы избежать ожогов и травматизма, корпус устройства закрывается металлическим конвекционным кожухом, а поверхности вблизи печи обшиваются жаропрочным материалом.
Комплектация. Более совершенные модели устройств могут комплектоваться водонагревателями, которые обеспечивают горячее водоснабжение в бане.
Эстетичность. Металлические каменки могут иметь различные варианты исполнений с оформлением коваными и стеклянными декоративными элементами.

По какой цене можно купить печь для бани – обзор актуальных предложений

Если самодельные печи для бани из металла или кирпича не нравятся, стоит обратить внимание на изделия промышленного производства. Они могут иметь различные размеры и конструктивные особенности

Если вы планируете купить печь для бани, средние цены на некоторые модели представлены в таблице.

Модель	Характеристики	Средняя цена (по состоянию на июнь 2018 г.), руб.
Кубань 20	Бак − 20 л. Вес − 49 кг. Топка стальная.	29 200
Варвара мини	Вес − 78 кг. Вес камней − 50 кг. Максимально отапливаемый объём – 16 м³.	20 200
Конвектика	Максимально отапливаемый объём − 12 м³. Стальной корпус. Масса − 39 кг.	19 900
Сиеста	Масса − 100 кг. Максимально отапливаемый объём − 20 кубов.	56 000
Тигра Восточная красавица	Масса − 125 кг. Чугунная топка и корпус. Максимально отапливаемый объём − 30 кубов. Масса камней − 120 кг.	52 500

Если ещё не определились с характеристиками и размерами печь для бани, предлагаем почитать отзывы тех, кто уже приобрёл определённую модель.

Watch this video on YouTube

Изготовление печи из металлической трубы

Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.

Печь из трубы

Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

Самодельная печь для бани из трубы (вертикальная)

Первый шаг

Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.

Второй шаг

Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

Вырезаем дверцы и устанавливаем решетку-колосникВырезаем дверцы и устанавливаем решетку-колосник

Третий шаг

Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.

Печь своими руками

К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.

Четвертый шаг

В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.

К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.

При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.

Бак на трубе на печь для бани

Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.

Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.

При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.

Бак для воды рекомендуется оснастить краном.

К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.

Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.

В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.

Как вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышу

Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.

Дымоход

Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.

Обзор популярных производителей

Один из российских производителей металлических каминов – MetaFire и их линейка каминов Ангара. Она производит готовые металлические камины из листовой стали, рассчитанные на обогрев помещений 100-120 кв.м. Модели выполняются по европейским технологиям и могут вмещать в себя систему водяного контура или приготовления пищи. Потребители отмечают доступную стоимость линейки, возможность ручной регулировки отопления и простоту эксплуатации. Из недостатков – быстрое образование копоти на дверце топки.

Металлические камины Термофор несут скорее функциональную, а не эстетическую функцию. Фирма существует на рынке много лет и производит несколько модификаций отопительных дровяных печей по приемлемой цене. Также в их линейке можно найти мангалы и варочную печь. Отзывы некоторых потребителей говорят о быстрой потере внешнего вида печи. Но на печи предоставляется гарантия, по которой производитель честно заменяет вышедшие из строя узлы.

Плеяда европейских производителей Traforart, Boley, Cheminees Philippe и Fugar сочетают в себе качество и красоту изделий. Камины этих фирм отделываются классическими и современными материалами, и идеально вписываются в помещение любого стиля. Главным недостатком их является стоимость, существенно превышающая российские аналоги.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.
