Буржуйка длительного горения

Особенности и принцип работы буржуйки

Простота устройства

Простота устройства этого вида печи позволяет использовать для ее создания, как готовые корпусные детали, так и собирать корпус самостоятельно. Буржуйка в гараж имеет те же составные части, что и печь промышленного производства. Прежде всего это – корпус, дверки топки и поддувала, колосниковую решетку и патрубок для монтажа дымохода. Впрочем, самостоятельное изготовление буржуйки для гаража позволяет самостоятельно выбрать размер печи. Выбрать расположение печи, применить дополнительные конструкции и элементы для увеличения теплоотдачи.

Буржуйка в гараж может быть выполнена по традиционной схеме – прямого хода дыма и продуктов горения в трубу. Можно также и по схеме печи длительного горения. А ещеможно сделать в виде печи с дожигом пиролизных газов.

Примечательно, что такая печь – это лучший вариант нагревательного прибора для гаражного помещения с условием временного пребывания в нем. Для бокса, где хранится автомобиль использование открытого огня противопоказано по правилам пожарной безопасности. А вот топка печи с закрытой камерой сгорания, да и еще с небольшим периодом горения вполне возможно, правда, при условии, что за ней будет постоянный и пристальный присмотр.

Особенности эксплуатации

Классическая буржуйка обладает довольно скверным характером – она прожорлива и отдает тепло только во время топки. При этом еще быстро остывает и не позволяет аккумулировать тепло без дополнительных устройств. Что касается прожорливости, то здесь все просто – у нее нет дымоходных каналов. Поэтому весь дым сразу отправляется в трубу. Тонкий корпус из металла быстро нагревается, но также быстро и остывает, для этого приходится постоянно подкидывать топливо. Ну а что касается аккумулирования тепла, то в гаражном помещении обычно требуется тепло во время работы. В связи с чем длительное сохранение тепла не нужно. Кстати об аппетите печи. Печь практически всеядна, в ней можно сжигать дрова, пеллеты, дровяной и торфяной брикет, бурый и каменный уголь. Что касается угля то единственное правило при этом не перекрывать задвижки, чтобы не было образования угарного газа.

Растопка печи проводится бумагой и мелкими лучинами, потом идут мелкие поленца, а когда пламя начинает играть вовсю, в топку отправляются массивные поленья. Регулировка подачи кислорода регулируется при помощи дверки поддувала. При сгорании топлива дым отводится в трубу из листового металла. Дымоход при этом не имеет задвижек и шиберов, поэтому в печи постоянно хорошая тяга. Однако для пожапробезопасности приходится устанавливать искрогаситель.

Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
независимостью устройства от электричества и газа;

При обеспечении нормального режима работы печь не создает много копоти и гари

уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
простотой в эксплуатации;
отсутствием открытого пламени;
надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
при обеспечении нормального режима работы печь не создает много копоти и гари;
благодаря небольшому весу и габаритам аппарат можно транспортировать;
печь можно изготовить из металлолома;
при работе устройства обеспечивается сжигание масла и его паров;
печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

возможность засорения питающей трубки отработанным маслом;
необходимость монтажа дымохода длиной не менее 4 м;
наличие раскаленных открытых поверхностей;

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
большая вероятность загрязнения одежды и помещения во время контакта с топливом;
емкость с горючим должна располагаться в теплом помещении;
неприятный запах отработанного масла;
погасить пламя в аппарате можно лишь после полного выгорания топлива;
при неправильной эксплуатации возрастает пожароопасность;
характерный гудящий шум в процессе работы печи;
топливо загорается лишь при нагревании его до температуры вспышки.

Техника безопасности

Печка считается пожароопасной, особенно в гараже, где присутствуют ГСМ. Все что способно быстро воспламеняться, по максимуму отдаляют. Оптимально оградить топочное место экраном, чтобы исключить вероятность вылета искр.

Нельзя топить печь в гараже с открытыми дверцами

Кроме действующего дымохода, важно позаботиться о хорошей вентиляции. Если чад заполонит пространство гаража, человек способен отравиться

Возле печи не сушат промасленную одежду. Запрещено складировать ветошь, пропитанную бензином и другими нефтепродуктами. Нельзя оставлять горящую печь без присмотра, особенно, на ночь.

Как сделать печь на отработке из газового баллона

Печка на основе газовых, кислородных либо же углеродных баллонов – наиболее проста для изготовления своими руками. У баллонов толстые стены, что сделает печку долгоиграющей, кроме того, печка на газовом баллоне сможет отопить помещение до 90 квадратных метров. Ее не нужно будет оснащать системой принудительной подачи воздуха, масло же поступит в нее само

Обратите внимание, что высота контура должна соответствовать источнику горения, размещенного внутри. Чтобы изготовить такую модель своими руками вам понадобится следующий перечень материалов:

Дымоходные трубы с диаметров внутри 10 см и стенками толщиной по 2 мм и длиной по 4 мм.
Емкость для топлива на 8–15 литров.
Трубки для горелок.
Электроды и аппарат для сварки.
Напильник.
Болгарка.
Уголки из стали.
Дрель и сверла.
Рулетка с уровнем.

Теперь, когда все готово, можно приступать к работе. Бесшовный баллон емкостью 50 л и толщиной стенок по 1,5 см, но не более

Важно, чтобы температура кипения была порядка 300 градусов, а температура в камере выше 600 соответственно

Чтобы избавиться от запаха одоранта, характерного для газового баллона, нужно вынести его на улицу и слить конденсат, а потом несколько раз ополоснуть водой. После этого его заливают водой до горла, ставят вертикально на поддон либо же закапывают в землю так, чтобы он оставался в вертикальном положении.

Верхнюю часть баллона срезают болгаркой, при первом надрезе вода начинает стекать. Когда она стечет, продолжайте делать надрезы. Итак, нижнюю часть баллона мы применим в качестве камеры, а срезанную верхнюю часть – в качестве крышки для печи.

Внизу к баллону привариваем печные «ножки» в виде стальных двадцатисантиметровых уголков. А вверху делаем отверстие, которое послужит для протяжения вытяжной трубы.

Также нам потребуется дымоходная тонкостенная труба, она будет работать как вытяжка. Ее диаметр должен быть порядка 10 см, а длина – от 4 м. Вставьте трубу в отверстие и приварите, соблюдая вертикальное положение. Кроме этого отверстия, нужно сделать еще одно, прикрыв пластиной, чтобы можно было регулировать процесс подачи воздуха.

Обратите внимание, что дымоход должен быть расположен строго по вертикали, с помощью уровня следует проконтролировать это. Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же. Всего подобных отверстий в итоге должно быть 10

Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить

Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить

Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же. Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить.

Отрезанную часть баллона мы будем использовать в качестве емкости для заливания переработанного масла. Помните, что нельзя заливать неочищенное масло, чтобы не спровоцировать пожар или взрыв.

В верхней съемной части баллона при желании можно присоединить так называемый поднос для подогрева готовых блюд. Чтобы его сделать, возьмите стальной лист, вырежьте из него квадрат или прямоугольник и приварите к крышке или же на трубе, которая находится параллельно уровню пола.

Печь работает следующим образом: отработка наливается в размере двух третей емкости баллона, потом поджигаете бумагу, кладете ее сверху и закрываете печь. Когда температура горения увеличится, пары начнут самовозгораться. Помните, что масло в работающую печку подливать нельзя. Также нельзя вместо масла использовать керосин или бензин.

Чтобы очистить печку после работы, снимите верхнюю часть и постучите крышкой по баллону, чтобы сажа оттуда выпала.

1 Принцип работы системы

Работает масляная буржуйка по принципу длительного горения. Сначала в специальной ёмкости (баке) сгорает отработка, в результате чего образуются газы, которые смешиваются с кислородом. Затем горит именно это вещество, в связи с чем устройство и разделяется на два контура.

Первым контуром (отделением) является бак, в который заливается отработанное масло. Горение происходит здесь при небольшой температуре. Над первым отделением находится второе, в котором и сгорает смесь газов и воздуха. Температура горения здесь гораздо более высокая, она может достигать 700—750 °C. При конструировании буржуйки нужно обеспечить бесперебойный доступ кислорода в неё

Важно, чтобы воздух попадал в обе камеры, в противном случае агрегат просто не будет работать. Из этого следует, что чертежи играют очень важную роль при изготовлении и монтаже буржуйки

В нижнем баке для доступа воздуха проделывают отверстие, которое служит также для заливки топлива в систему. Оно должно закрываться специальной заслонкой. В верхнюю камеру воздух обычно попадает через отверстия, проделанные в трубе, соединяющей оба контура. Их диаметр небольшой — около 10 мм.

Но если подойти к этой ситуации с другой стороны, тогда некоторые риски всё же есть. Небезопасной конструкция может быть при использовании легковоспламеняющегося топлива, к примеру, бензина. Кроме этого, некоторые виды масла могут выделять при нагревании вещества, вредные для человека.

Как правило, в летний период проходит подготовка к отопительному сезону. Для этого владельцы технических помещений запасаются отработкой, сливая её в отдельную ёмкость. На начало декабря масла накапливается приличное количество. Бесплатно или по очень низкой цене его можно достать в автомастерских, СТО и т. п.

Как работают печи долгого горения?

Конструкций печей длительного горения разработано много, но все работают по единому принципу. Тепло получается не в процессе открытого горения, а в результате пиролиза. Под воздействием высокой температуры топливо тлеет, выделяются горючие газы. Они воспламеняются и сгорают, выделяя много тепла. Медленный процесс горения происходит посредством регулирования подачи кислорода. Когда топливо разгорится, до минимума перекрывают поступление воздуха.

Газ из такой печки не попадает в помещение, благодаря герметичным дверям и заслонкам

Обычной русской печью пользоваться в таком варианте невозможно, подобная попытка приведет, по всей вероятности, к плачевным последствиям. Газы могут проникнуть в помещение, что грозит отравлением людей. Печки с длительным процессом горения оснащаются герметичными дверями, заслонками, регулировочными приспособлениями, что исключает попадание газа в помещение. Отопительные устройства подобного рода заслуживают внимания по многим причинам:

могут работать на одной закладке без присмотра 10–20 часов;
небольшой вес, можно установить без фундамента;
подходит топливо любого вида, сгорает полностью, КПД до 90%;
можно пользоваться эпизодически, что важно для дачи;
нет посторонних запахов и дыма;
возможность собрать самостоятельно из недорогих материалов.

К несомненным достоинствам относится также низкая стоимость, так как материала требуется немного. Если делать своими руками, используя металлическую бочку, газовый баллон, выйдет еще дешевле.

Конструкция

Конструкция печки Бутакова предусматривает наличие нескольких основных элементов.

Корпус печи. Это цельносварной элемент, изготовленный из высококачественной стали.
Трубы системы конвекции. Воздуховоды позволяют распределить тепло, получаемое от печки, по всем отапливаемым помещениям. Они размещаются посередине конструкции, а вверху идет их перекрещивание. Торцевые элементы воздуховодов открытые.
Камера для топлива. Она разделена на две зоны. Одна отвечает за газификацию топлива, а вторая — за дожигание. Печка основана на эффекте пиролиза, что обеспечивает более эффективное и длительное горение твердого топлива.
Зольник. Он необходим для сбора продуктов сгорания твердого топлива. Причем конструкция позволяет извлекать его самостоятельно, даже если в этот момент печка продолжает работать.
Колосник. Эта заслонка разделяет зону камеры для топлива и зольник.
Дымоходные системы. Печка инженера Бутакова предусматривает применение вертикальных патрубков для отвода дыма. Это позволяет образующемуся конденсату стекать обратно в топку, испарятся. Такая особенность существенно влияет на эксплуатационные показатели печи, решают распространенную проблему негативного воздействия конденсата.

Как работает печь

Собрать печь Бутакова своими руками не сложно, поскольку к оборудованию прилагается подробная инструкция с четким указанием последовательностей ваших действий. Но если вы приобретаете систему отопления в специализированном магазине, есть смысл обратиться к их специалистам. Большинство фирм, занимающихся продажей печного оборудования, представляют услуги сборки, обслуживания и ремонта.

Но прежде чем приступить к сборке и вообще отдавать предпочтение печи Бутакова, стоит изучить принцип работы этого устройства.

Работа печки Бутакова во многом напоминает принцип действия циклонной топки;
Ничего сложного в процессе нет. Снизу в печь поступает холодный воздух, нагревается до определенной температуры и начинает двигаться вверх. Для этого предусмотрены конвекционные трубы;
Через отверстия в трубах нагретый воздух оказывается внутри отапливаемых помещений;
Все печки Бутакова — это твердотопливное оборудование. При этом топка не особо прихотлива к типу используемого горючего. Это позволяет применять уголь, дрова, отходы от производства бумаги или деревообработки;
Конструкция Бутакова отличается тем, что топливо сгорает не до конца, а постепенно тлеет. Это стало возможным за счет ограниченной подачи воздуха внутрь камеры;
Отзывы потребителей и наглядные опыты показывают, что одна закладка дров обеспечивает беспрерывную работу печи Бутакова в течение 12 часов. Модели Гимназист или Студент могут работать автономно 8 часов без «дозаправки».

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

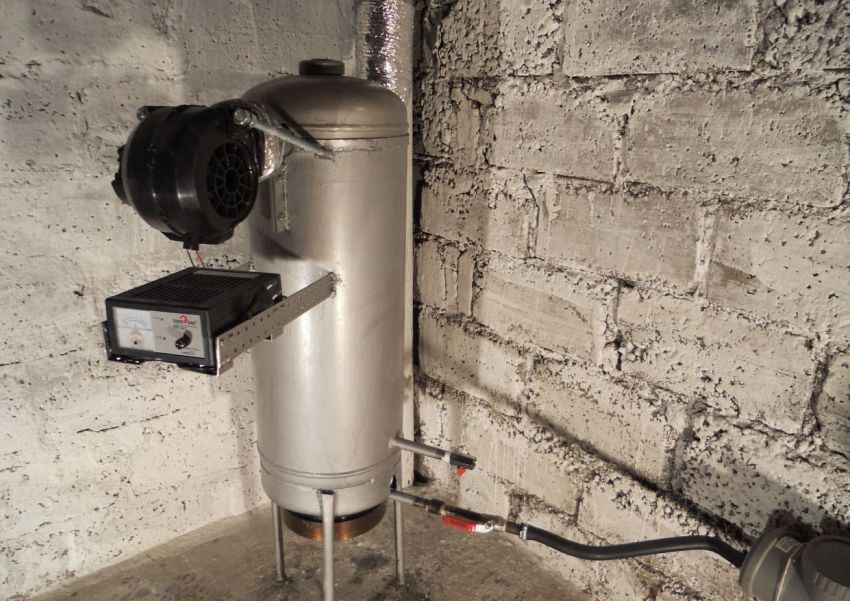

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)

Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

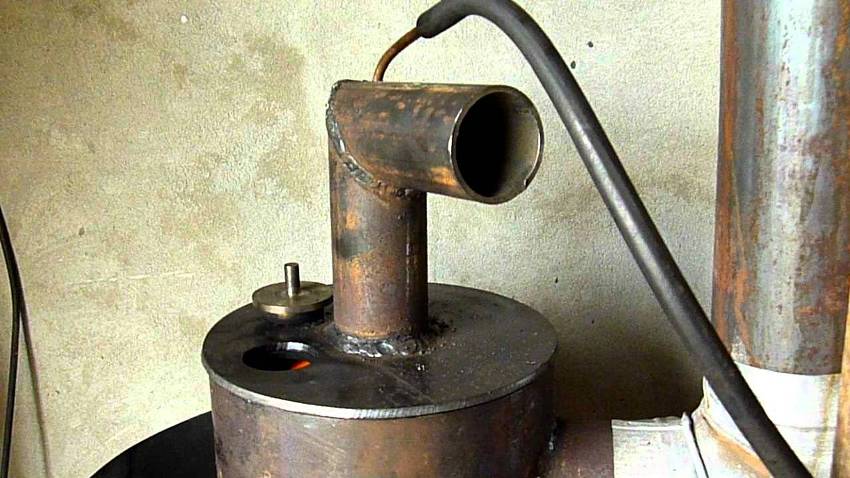

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Еще один вариант гибридной печки:

нижняя часть корпуса представляет собой классическую дровяную буржуйку;
верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

В чем выгода автономных тепло генераторов длительного горения

Почему автономные печи выгоднее централизованного отопления? Дело в том, что мощные промышленные отопительные котлы со 100% КПД теряют до 30% тепла при прохождении по магистральным и распределительным трубопроводам. Автономное отопление работает без теплопотерь, а его производительность определяется коэффициентом полезного действия используемого для обогрева котла. Самодельные печи могут быть неказистыми на вид, но иметь КПД более 90%. Топить их можно дровами, углем и отходами.

Эффективный и экономичный пиролизный котел на дровах в течение длительного времени сохраняет тепло

Плюсы и минусы печи для гаража на отработанном масле

Среди основных преимуществ печей на отработке стоит выделить:

обеспечение эффективного обогрева гаража, бытовой постройки за короткий промежуток времени;
независимость устройства от наличия газа либо электричества;
простоту эксплуатации;
уникальные конструктивные особенности агрегата, которые позволяют не только отапливать помещение, но и готовить пищу;
отсутствие открытого пламени;
надежность конструкции благодаря использованию в процессе изготовления печи изделий из металла, соединенных сваркой;
отсутствие большого количества гари и копоти при правильной эксплуатации печи;
небольшой вес, позволяющий с легкостью транспортировать обогревательное устройство;
возможность использования металлолома в процессе изготовления печи;
в процессе работы устройства масло и его пары сжигаются;
благодаря установке бака в верхней части печи, можно сочетать устройство с системой водяного отопления.

Помимо преимуществ, печка на отработке имеет некоторые недостатки, а именно:

высокую вероятность возникновения засора питающей трубочки отработанным топливом;
необходимость установки дымохода, длина которого превышает 4 м;
раскаленность открытых поверхностей;
необходимость еженедельной очистки дымохода и емкости для масла от скопления отходов;
большой процент вероятности загрязнения одежды в процессе контакта с топливом;
неприятный аромат, который исходит от отработанного масла;
необходимость размещения емкости с горючим в хорошо прогретом помещении;
неправильная эксплуатация повышает риск возникновения пожара;
погашение пламени в устройстве возможно лишь после того, как топливо полностью выгорит;
наличие гудящего шума, которое возникает в процессе функционирования отопительного устройства;
возникновение загорания топлива в случае его нагревания до температуры вспышки.

Важно! Печь на отработке позволяет быстро обогреть гаражное помещение. Прежде чем заливать топливо в систему, необходимо его отфильтровать

Самодельную печь можно оснастить капельной подачей топлива
