Как правильно установить печь в бане

Где лучше разместить печь?

Правильная планировка бани сделает ее комфортней. Это касается как проектирования помещения, так и размещения внутри строения необходимых элементов, например, печи. От места расположения последней зависит распределение горячего воздуха внутри здания, создание комфортного микроклимата и безопасность посетителей.

В зависимости от модели печи

От выбранного типа печи для бани зависит месторасположение каменки:

Электрокаменка – печь постоянного действия. Простой вариант в эксплуатации. Не требует наличия дров, достаточно включить устройство в электросеть и можно париться. Оборудование предусматривает выбор температурного режима, нет необходимости в постоянном подбрасывании дров. Она устанавливается в любом месте бани.
Обычная каменка — печь переменного действия. Нагревается дровами. В эксплуатации требует соблюдение правил пожарной безопасности, так как имеет камеру с открытым пламенем. Ее месторасположение следует планировать уже при строительстве. Часто конструкция требует отдельного фундамента из-за значительного веса.

Электрокаменки принято использовать в небольших банях. Печи переменного действия устанавливаются в просторных сооружениях, предназначенных для одновременного отдыха группы людей до 5 человек.

Подготовка деревянного пола к установке печи

Нередко это сооружение представляет собой сруб

Именно поэтому большое внимание нужно уделить вопросу, как правильно установить печку в бане на деревянном полу. Для этого следует пройти небольшую подготовку:

Наметить расположение, определиться с местом для нее. Необходимо дать запас до 10 см по периметру.
Основанием может стать минеральная плита, из нее нужно вырезать подходящую по размеру основу. Затем она закрепляется на полу, можно использовать простые саморезы.
Необходимо выстроить кирпичную горизонтальную кладку, которая будет держаться обязательно на огнеупорном растворе.
Последним слоем станет керамогранит, который прикрепляется с помощью клея, способного выдержать внушительные температуры.

Установка чугунной печи в бане всегда требует подобного подхода. Даже более легкие модели могут продавить пол. С помощью грамотно составленного основания обеспечится долговечность, безопасность и надежность конструкции.

Дополнительная обработка дерева

Нормы пожарной безопасности предусматривают обработку дерева специальными пропитками для снижения его горючести. Но многим известно, что пропитки не особо полезны, тем более в бане, где заведомо планируются высокие температуры, при которых химия начнет выделяться в воздух и отравлять легкие человека. Не такой результат хочется получить от посещения бани.

Однако, не во всей бане бывает высокая температура, как правило, только в парилке. Поэтому во избежание возникновения пожаров в других частях помещения от искр, например, в зоне дымохода, специалисты советуют хотя бы там обработать дерево антипиренами.

Важно! Не получится обработать дерево единожды и забыть на все время использования домом. Можно сделать небольшую проверку: если щепка воспламеняется от спички, значит пришло время обновлять пропитку. В среднем, периодичность составляет один раз в два года

В среднем, периодичность составляет один раз в два года.

Пошаговая инструкция по установке металлической печи следующая:

Выбрав место для монтажа печи, демонтируем старый пол, захватывая на 10 — 15 см больше дна печи с каждой стороны;
Выкапываем яму глубиной полметра, утрамбовываем дно и сыпем в нее тонкий слой песка и щебня;
Выкладываем полиэтиленовую пленку для гидроизоляции плиты (двойной слой);
Вырезаем из дорожной сетки каркас, который меньше ямы по ширине на 5 см, и кладем его на подставках из упирающихся в пол кусков арматуры, привязанных к сетке проволокой;
Заполняем яму бетоном. Опалубка из досок сверху сделает края более ровными, а уровень плиты приподнимет. Горизонтальность можно проверить с помощью уровня;
Как только плита затвердеет, покрываем ее поверхность рубероидом, состоящим из двух слоев, и затем 1-2 слоя шамотного кирпича, чтобы уровень основы сравнялся с уровнем пола. Бывает, что основа приподнимается над полом на 5 — 10 см;
После остывания и затвердевания кирпича монтируем печь согласно проекту;
В стене устанавливаем переходник с приваренными пластинами, которые защищают стену около дымохода;
Привариваем трубу дымохода к переходнику;
С наружной стороны бани привариваем другую часть трубы и покрываем ее специальной насадкой во избежание попадания осадков и мусора;
Там же устанавливаем дымоход;
С трех стен защищаем плиту облицовочным или огнестойким кирпичом;
Обкладываем кирпичом саму печь;
Заполняем водой бак, закладываем камни;
Делаем первую тестовую топку;
Контролируем, чтобы не возникало утечек дыма в местах сварки и соединений, утечки воды из бака на камни или в топку и др.

Важная составляющая №1 — хорошие дрова.

От выбора дров зависит, насколько быстро протопится ваша баня, каким будет банный жар. Предпочтение стоит отдать древесине твердолиственных пород деревьев: грабу, дубу, ясеню, клену. Эти породы обладают самой высокой теплоотдачей, то есть выделяют самое большее количество тепла при сгорании. Теплотворность древесины плодовых деревьев (яблоня, груша, вишня) несколько ниже, однако также обеспечивает хороший жар в печи. Еще меньшая теплотворность у лиственных пород деревьев: березы, ольхи и др. Несмотря на это именно лиственные породы используются чаще всего, ввиду своей доступности и дешевизны. Менее же всего популярны для протапливания банной печи хвойные дрова. Эта древесина дает мало жара, кроме того, при горении образует много сажи, которая оседает в дымоходе и на камнях

Еще одной важной характеристикой дров, на которую также стоит обратить внимание, является влажность. Чем она меньше, тем лучше будет топиться баня. Идеально, если влажность дров не будет превышать 20%

Свежесрубленная древесина обладает влажностью от 33 до 50%, поэтому горит она плохо. Чтобы высушить такие дрова, достаточно дать им некоторое время отлежаться в сухом, хорошо вентилируемом помещении

Идеально, если влажность дров не будет превышать 20%. Свежесрубленная древесина обладает влажностью от 33 до 50%, поэтому горит она плохо. Чтобы высушить такие дрова, достаточно дать им некоторое время отлежаться в сухом, хорошо вентилируемом помещении.

А теперь разберемся, какими дровами лучше не топить баню. Для этого не подходят: старые доски и бревна – из-за неприятного запаха при горении. трухлявые дрова – плохо горят и образуют много золы. древесина, пропитанная химическими составами, — во время горения выделяет опасные для здоровья вещества.

Особенности монтажных работ

Как установить печь в баню, чтобы не допустить нелепых ошибок? Есть несколько подсказок мастеров, выполнявших такие работы несколько раз, построивших обогрев самостоятельно. Советы печников.

Расположение дверцы для топки. Продумать выход дверцы нужно для любых конструкций. Открывать дверцу следует там, где не будут находиться люди. Подбрасывать дрова при моющихся неудобно.
Отдельное парное помещение. Как поставить изделие так, чтобы пар направлялся прямо в парную, нужно продумать заранее, еще на чертежах. Париться можно будет без проблем. Человек не станет мешать тем, кто просто моется.
Вентиляционные линии. Скопление пара и тепла не должно превышать норм. Спертый воздух не создаст атмосферу легкости и оздоровления, чего ждут от русской бани.

Любитель побыть в парной получит максимальную температуру, ему не потребуется вставать для каждой порции пара, если все будет находиться под рукой.

Монтаж печей для бани проводится по требованиям пожарной и электробезопасности. Каждое правило требует точного исполнения. Все электролинии требуют защиты от любого возможного попадания искр или повреждения.

В следующем видео — рекомендации по установке печи в бане.

Проход топочной дверцы

Вынесенная топка для банной печи — идеальный вариант. При горении из парилки не крадется кислород и теплый воздух, нет древесной пыли и мусора, больше свободного пространства. Такая установка представляет наибольшую сложность для самостоятельного выполнения.

Существует мнение, что баня строится вокруг печи, по крайне мере настоятельно рекомендуется устраивать перегородку между предбанником и парной только после окончательной установки каменки. Примечательно, что до строительства этой стены уже должен быть выложен теплоотражающий экран на высоту печки.

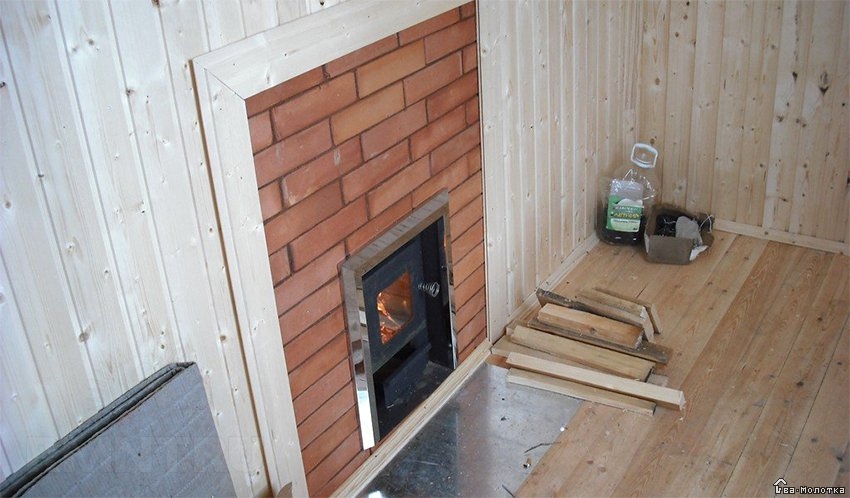

С отступом в 50 см от стенок горловины топки устанавливаются вертикально два бруса 100х60 см, они плотно примыкают к обкладке печи. Брусья выравниваются в плоскости перегородки и закрепляются посредством стальных уголков к полу и потолку. От этих балок в обе стороны устраивается каркасная стена со слоем утеплителя 100 мм, деревянная вагонка нашивается по горизонтальной обрешетке из 20 мм планок.

Пространство между брусьями закладывается пустотелым глиняным кирпичом, горловину топки нужно аккуратно обложить с обеих сторон. Связующее для кладки — смесь цемента, песка и шамотной глины в соотношении 1:2:5. Смесь глины с песком замачивается на сутки, цемент добавляется непосредственно перед использованием. Учтите, что обе стороны стены будут видны, поэтому кладку рекомендуется выполнять по стальным пруткам 10 мм толщины, а доборы аккуратно подрезать болгаркой.

Как правильно установить в деревянной бане металлическую печь?

Готовые отопительные агрегаты смонтировать гораздо проще, чем возвести кирпичную печь. Поэтому металлические печи — приоритетный выбор оборудования для бани. Оно быстро прогревается и удобно в эксплуатации.

Установка печи

Установка печи в бане на деревянный пол требует монтаж напольного основания, которое сможет предотвратит возгорание древесины. Поэтапно проводится комплекс работ:

Разметка. В месте монтирования источника тепла, на полу чертится прямоугольник размером идентичным основанию конструкции. Со стороны топки к нему прибавляется 50 см, с оставшихся трех сторон по 10 см.
Подготавливается жаростойкая плита. Ее размеры соответствуют фигуре, нарисованной на деревянном полу, для изготовления выбирают огнеупорный материал.
Крепят к полу на саморезы вышеуказанный элемент.
Поверх плиты возводят кирпичный пьедестал, на который установится печь. Для этого полнотелые или шамотные красные кирпичи предварительно замачивают в воде. Из них в один слой выкладывают площадку. В работе используют жаростойкий раствор для кладки и проверяют ее горизонтальность уровнем.
Для предания эстетичного вида кладки поверх нее улаживают керамическую или керамогнитную плитку.

Сооружению необходимо просохнуть 1-2 дня, после чего его можно использовать по назначению.

Установка дымохода

Ошибочное обустройство дымохода в практике нередко. Результатом оплошности может быть воспламенение потолочного перекрытия. Основными причинами возгорания являются: перегрев трубы, неверное расстояние между трубой и перекрытием, выброс искр в трещины дымохода.

Неправильная установка дымохода чревата воспламенением потолочного перекрытия

Монтаж трубы в соответствии со всеми правилами пожарной эксплуатации состоит из следующих этапов:

Для установки разделочного короба в потолочном перекрытие вырезается квадрат (если отверстие не спланировано при строительстве здания). Заранее заготовленный короб представляет собой жестяной прямоугольник, обшитый сверху и снизу нержавеющей сталью с отверстием для трубы. Дымоход, берет начало в патрубке, выходящем из печи. Если диаметр основной трубы больше, она соединяется с патрубком переходником. Затем на нее монтируется шибер. Берется переходник с основной трубы и устанавливается на сэндвич дымоход. Соединение должно миновать отверстие в потолочном перекрытии

Это очень важно. Труба выводится через отверстие в коробе и крыше на улицу

Пустоты между дымоходом и коробом заделываются керамзитом, минватой или песком. Со стороны улицы участок рядом с трубой промазывается герметиком. Крепление делается саморезами с промежутком в 5 см. Работы по установке трубы на этом закончены, остается установить сверху дефлектор или зонтик.

Установка навесного бака

Навесной бак монтируется следующим образом:

месторасположения бака должно выбираться так, чтобы он располагался выше печи;
монтаж бака в деревянной бане лучше произвести на обрешетку из реек, а не сразу к стене;
крепление производится сверху и снизу на кронштейны;
емкость должна иметь 3 или 4 патрубка (два для связи с теплообменником, остальные для подачи воды);
один из патрубков используется для наполнения емкости холодной водой (на нем обязательно наличие обратного предохранительного клапана);
соединение с теплообменником производится при помощи стальных гофрированных или медных трубок, их крепят на фитинги;
одна из труб должна предусматривать наличие крана для полного слива воды;
штуцеры теплообменника соединяются с трубками емкости фитингами;
при необходимости места крепления усиливаются хомутами или герметиком;

Часто владельцы бань не проявляют особую мудрость и делают все намного проще и это тоже работает.

Особенности установки металлической печи

Исходя из этих качеств определяется место установки металлических обогревателей:

Если агрегат оснащен варочной панелью – его место на кухне.
Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах. В этом случае может помочь покупка печи с выносной топкой. Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Место установки

Такой специфический обогреватель, как печь, нельзя устанавливать где вздумается. Необходимо провести тщательный расчет дистанции до ближайших стен, правильно спланировать расположение, защитить от жара рядом расположенный конструкции.

Специальные нормативы гласят, что в помещениях с негорючими стенами (кирпичными, бетонными) расстояние от стальной печи до стен может быть любым.

Как показывает практика, зазор в пределах 40 см лучше оставить.

Если стены парной деревянные (что бывает в банях и саунах в большинстве случаев), то при выборе места для установки печи необходимо ориентироваться на следующие нормативы:

раскаленную поверхность прибора и не защищенные экраном стены должны разделять не менее 50 см;
для сооружения простенка, через который будет проходить корпус выносной топки, важно использовать исключительно огнестойкие материалы. Допускается комбинирование нескольких материалов, при этом жаропрочный участок должен тянуться от пола до отметки 25 см над дверцей топки

Общая толщина простенка может быть не менее 12,5 см;
расстояние между оштукатуренным по металлической сетке потолком и верхней частью печи – не менее 80 см;
при отсутствии на потолке огнеупорной защиты увеличить расстояние до него до 120 см;
между топочной дверью и противоположной стеной бани допускается дистанция не менее 1,25 см;
поверхность стены и печь с выносной топкой должны разделять 30 мм.

Определяясь с местом установки печи в бане, в учет необходимо взять схему расположения других важных элементов – наружных теплообменников, навесных сеток-каменок, емкостей под горячую воду, труб для выносных баков

Важно обеспечить удобство использования и обслуживания каждого из перечисленных узлов

Фундамент

Хотя вес стальных печей не очень большой, но его на порядок увеличивают дрова и вода в баке.

Довольно часто для дополнительного декорирования металлических стенок используется кирпич и отделочный камень. В итоге нагрузка на пол возрастает в несколько раз.

Согласно мнению специалистов, обустройство отдельного фундамента под печь необходимо проводить даже в тех случаях, когда в качестве пола в парной используется бетонная стяжка, оформленная кафелем.

Лучше всего закладывать фундамент под печку еще во время сооружения бани. В готовом помещении придется частично демонтировать деревянный пол, а по завершении работы заниматься его восстановлением.

Размеры основания зависят от технических характеристик обогревающей конструкции. Наружные стенки печи и край фундамента должны разделять 5-10 см. Наиболее подходящими вариантами оснований в этом случае являются монолитные, свайные и мелкозаглубленные конструкции.

Вентиляция

Перед тем как установить печь, необходимо создать систему вентиляции воздуха. В помещение всегда должен быть свежий воздух, который будет проходить через канал, смонтированный под полом. Этот канал и будет входом в вентиляционную систему. Иногда конструкция печи может устанавливаться на ножки. Вход вентиляции делается под модулем. Габариты канала имеют стандартную величину – 100 кв. сантиметров. Его вход обязательно закрывают специальной решеткой.

Под потолком располагают канал, по которому воздушные массы будут покидать помещение. Сечение делается по размеру входного канала – 100 кв. см. Труба также закрывается решеткой. Для обслуживания каналов, в решетки устанавливают специальные задвижки.

Что это такое

При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.

Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.

Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.

Сооружение защитного экрана

Банные печи с выносной топкой представляют собой железные конструкции, которые очень сильно нагреваются в процессе работы. Следовательно, следует позаботиться о соблюдении правил пожарной безопасности. Металлическая печь должна быть расположена на расстоянии не менее 100 см от деревянных стен. Но защитный экран позволит сократить его до 25 см. Больше всего нагреваются поверхности, которые непосредственно примыкают к отопительному прибору.

Экран из нержавейки для банной печи, толщиной не менее 4 мм, существенно уменьшает температуру и снижает интенсивность инфракрасных лучей. Ведь именно ИК-излучение, достигая деревянных поверхностей, может вызвать их возгорание. Защитный экран для печи в парной с зеркальной поверхностью лучше всего отражает тепловые лучи и направляет тепло, уже мягкое и безопасное для восприятия человеком, обратно в парилку.

Если от печи до сгораемых поверхностей бани более 1 м, то экраны ставить не нужно. Инфракрасный поток просто рассеется. Жаростойкий экран для банной печи не рекомендуют плотно приставлять к стене, так как металл способен накапливать тепло. Между стеной и металлическим заграждением необходимо установить теплоизолятор

В этом случае создается «пирог»:

Стена бани.
Зазор для вентиляции не менее 3 см (формируется при помощи керамических втулок, которые не нагреваются).
Теплоизоляционный материал в виде асбестового картона, базальтовой ваты и др.
Металлический лист.

Расстояние от печи до воспламеняющей стены с таким «пирогом» можно уменьшить до 15 см. Металлический щит располагают так, чтобы он не доходил до пола на несколько сантиметров. Эта мера необходима для лучшего воздухообмена (воздушные массы, обдувая лист, будут уносить большую часть тепла). Не забудьте также о защите потолка над печью. Жаростойкий экран здесь должен быть на 1/3 больше размера отопительного прибора.

Технология монтажа сэндвич-дымохода

Отличительной чертой от других видов служит двухслойность трубы-сэндвича. Не считаются дорогим расходным материалом для установки. Достаточно быстрый способ монтажа. За 1 день можно установить данную конструкцию, понадобятся комплектующие элементы.

Детали трубы предполагают элементы из нержавеющей стали 0,5-1 мм. Обернута утеплителем из негорючего материала. Сверху имеет защитный пласт из кожухи, дополнительный слой для удерживания тепа и повреждения трубы от плохой погоды. Если труба находится снаружи, то не удастся избежать неприятного момента, как порча металла конструкции.

Монтаж сэндвич-дымохода в бане отклоняется от стандартных способов. Причиной служит разная проводимость температуры на стадии выхода горения.

Основные правила монтажа:

Соблюдения правил пожарной безопасности при установке. Правильная прокладка сэндвич-дымохода послужит залогом успеха и обезопасит от возгорания.
Отверстие выхода из крыши не должно находится под действием ветра.
Следить за высотой дымохода от горелки, должна составлять до 6м.
Диаметр сопоставить с размерами сечения, не допуская отклонения от выхода котла.
Длина части соединения с генератором, отводящим тепло с основным стволом до 3м.
Поворот трубопровода на 90 градусов должен составлять не более трех.
Прямой трубопровод огибая составные конструкции отклоняется в 1мм, а угол поворота 45 градусов у сэндвич-дымохода.
Внизу конструкции будет правильное расположение конденсатора для накопления топлива.

Виды дымоходов и способы монтажа оставляют широкий выбор для оснащения своими руками места, где проводятся водные процедуры.

Соблюдая правила, руководствуясь чертежами, советами знатоков, значительно сэкономить время и деньги. Но не забывать соблюдать пожарные правила безопасности, не нанесите урон.
