Ракетная печь своими руками: особенности конструкции длительного горения, размеры, чертежи и схемы работы

Делаем котел из пропанового баллона своими руками

По отзывам пользователей, такой твердотопливный котел считает очень экономичным и эффективным устройством, хотя он не двухконтурный и работает без принудительного наддува. Это объясняется тем, что качество любого котла во многом определяется конфигурацией топки.

Безупречная практически во всех отношениях топочная камера имеет — круглое сечение. В интернете достаточно видео и фотоматериалов, чтобы выбрать достойную модель для частного дома.

Конечно начинающему мастеру это будет выполнить не под силу, а вот домашним умельцам, имеющим навыки работы со сваркой и слесарным инструментом будет по плечу, разумеется, при обязательном выполнении требований пожарной безопасности.

Расчёт параметров: чертежи и рекомендации

После того как пользователь выберет нужную ему модель, нужно будет скачать из сети чертеж для выполнения конструкции. Затем выбирают 50-литровый пропановый баллон, при этом он должен быть цельнометаллическим.

Основные параметры и особенности изготовления котла:

Дымоотвод выполняют из трубы Д 100-125 мм и толщиной стен 4 мм.
Расположение дымохода должно быть вертикальным или немного смещенным, устанавливается в боковую стенку, на уровне нижнего горения топлива.
Топка загружается сверху, для этого изготавливается крышка с ручками.
Зольная камера оснащается дверцами, для противопожарных целей, используются для регулировки подачи воздуха.
Колосниковая решетка — чугунная заводского изготовления, устанавливается для поддержания горящих дров и подачи воздуха в зону горения.
Теплообменный аппарат из стального листа в форме «водяной рубашки», размещается вдоль дымовой трубы.

Необходимые материалы и инструменты

Для того чтобы выполнить обвязку газового котла для отопления от газового баллона с водяным контуром из газового баллона потребуются:

Большой газовый баллон.
Труба для дымоотвода.
Сталь листовая, для выполнения теплообменника, дверцы зольной камеры.
Штуцера для входа выхода теплоносителя и подключения первичных датчиков по температуре и давлению.
Металлический прут для ручек на верхнюю крышку.
Шарниры для дверцы печки.
Датчики по температуре и давлению.
Асбестовый шнур для уплотнения крышки и дверцы, чаша для приготовления уплотнительного раствора.
Болгарка.
Сварочный аппарат.
Набор слесарных инструментов.

Пошаговая инструкция

Прежде чем начинать работу с пропановым баллоном, нужно удостовериться, что он не является опасным, из-за остатков сжиженного газа. Лучше если этот баллон будет предварительно подготовлен на ремонтном участке горгаза, где имеются специалисты, которые знают, как правильно работать с таким взрывоопасным оборудованием.

В противном случае баллон на открытом воздухе должен пройти определенную обработку:

Открывают вентиль, переворачивают баллон вверх дном и ждут, пока сжиженный газ полностью вытечет из него.
Отвинчивают клапан от баллона.
Опять ждут, пока окончательно выйдет газ.
Заливают газовый баллон водой на сутки, чтобы вода полностью вытеснила остатки газа.
На следующий день сливают воду, после чего на нем можно будет проводить сварочные и слесарные работы.

Газовый котел для отопления от газового баллона своими руками, алгоритм выполнения:

Срезают верхушку баллона, отшлифовывают края, выполняя их ровными.
Дрова загружаются через верх, поэтому выполняют верхнюю крышку и усаживают ее с помощью асбестового шнура.
Выполняют дверцу для зольной камеры и поддувала, с помощью угловой болгарки.
Просверливают отверстие для защелки.
Используют угловую шлифмашину, чтобы выполнить отверстие для дымохода.
Устанавливают дымовую трубу.
Устанавливают на нее внешний мини теплообменник, типа водяной рубашки.
Устанавливают на теплообменник термометр цифровой для контроля температуре в баке.
Устанавливают предохранительный клапан для защиты системы от превышения давления
Уплотняют все сочленения асбестовым шнуром.
Устанавливают установочные ножки для устойчивого размещения над уровнем пола.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это

D – диаметр барабана (корпуса печи);
S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что

Высота барабана (Н) составляет от 1,5 до 2 D.
Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
Толщина обмазочного слоя на барабане – 1/3 D.
Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
Площадь сечения внешнего дымохода составляет 1,5-2 S.
Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
Высота дымовой внешней трубы должна составлять от 4 метров.
Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Обратите внимание: Что такое органайзер для канцелярии: способы хранения канцелярских принадлежностей

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Печь на основе квадратного короба

Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.
Варианты реактивных печей

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м2. Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Приступаем к работе

От профиля отрезаем кусок 20 см, остальное разрезаем на три части.

С куска, размером 315 мм изготавливается основание «лежак», со второго, размером 300 мм – место для загрузки дров и приваривают его под углом. Для этого делаем спил на косую.

Третью заготовку, размером 280 мм, разрезаем поперёк, получится два швеллера, тот у которого ширина 35 мм приваривается снизу, тем самым изготавливается поддувало.

На верхней поверхности основания вырезаем прямоугольное отверстие на всю ширину, длинной под бункер с поддувалом, на нём же со стороны стыка делаем вырез под нее. Расстояние от начала до заготовки 100 мм.

Следует соблюдать меры безопасности при разрезании, сначала его нужно наполнить водой, это вытравит остатки газового конденсата.

Процесс изготовления поддувала

Снизу основы, напротив отверстия привариваем пять прутьев, длинной 16 см, из арматуры. Между приваренными колосниками делаем прорези. Далее привариваем другую часть швеллера (остаток с третьей заготовки) ниже колосников. Навариваем на заднюю стенку, на которой для удобства дальнейшего монтажа делам скос, его заглушку. После того как приварили «рабочую» заготовку к основе, следует заварить низ заглушкой.

Далее приступаем к изготовлению кожуха, который будет выполнять роль кондуктора. Пространство между ними наполним минеральным наполнителем перлитом. Внизу его, делаем вырез под «лежак», ширина 120, а высота выреза будет 160 мм, т.е. снизу приварим полоску, используя отрезанный кусок длинной 40 мм.

Это утепляет дно на стыке перлитом. Прячем её в кожух, на его дно привариваем круглую крышку.

Искомый объём перлита

Для предстоящей покупки следует выяснить экспериментальным путём, для этого следует залить это пространство водой. Получается искомый объем. Перлит продают в садовых магазинах, мера измерения его – литры. К бункеру приваривается швеллер, через него будет обеспечиваться тяга и монтироваться загрузочный бункер на основание. Внутрь «рабочей» организовываем подачу воздуха. Для этого врезаемся туда через кожух и к месту прорези привариваем заготовку, в виде кольца. Куском профильной трубы делаем отвод для воздухопровода. На нём делается дверка для регулировки.

Изготовляются и приделываются дверки на топку с поддувалом и на загрузочную камеру с камерой тяги. Дверками на загрузочной надо пользоваться регулярно, на топке же – лишь при розжиге или при выборе золы, поэтому конструктивно выполнить их лучше так, как показано ниже, будет практичнее.

Перлит засыпан и отверстие сверху заваривается кольцеобразной заглушкой. В данном случае использовалось 5 с половиной литра утеплителя.

Производятся замеры и вырезается отверстие, для того чтобы одеть нижний участок утеплителя. Так как на печке сбоку был приделан подсос воздуха, вырез выходит не правильной прямоугольной формы.

Также изготавливаем два баллоновых кольца.

Кольца одеваются на стыке между, одно снаружи, другое внутри.

Между ними укладывается набивка, в роли которой выступает негорючий уплотнительный шнур, длинной 150 мм, а толщиной 10 мм. Эти манипуляции позволят надежно закрепить верхний отдел колпака, посадив его в пазы образовавшегося так называемого «седла», при этом, он остается съёмным, чтобы в будущем обеспечить возможность чистки от отходов.

Ракетная печь видео

Watch this video on YouTube

Для удобства монтажа нижней части печь можно перевернуть. Центруем его с помощью приваривания распорок между колпаком и кожухом. После этого ввариваем вставку над «лежаком» на место выреза. Привариваем кольца, ширина которых 30 мм с выпуском на верх 20 мм, одно внутрь нижнего колпака, другое с внешней стороны.

Производим расчет расстояние между верхом «рабочей» трубы и верхней поверхностью колпака. Площадь сечения должна быть меньше боковой площади воображаемого цилиндра. В данном случаем диаметр ее равен 120 мм. Площадь сечения равна 11304 мм². Опытная вычисленная цифра искомого расстояния равна 50 мм.

Резюме: верхнее будет нагреваться, а тепло расходиться по всей площади поверхности – это и будет печь с отличным КПД, так как тепло останется в устройстве, а не вылетит в дымоход.

Колпак скрепляется следующим образом: уголки с отверстиями на 10 навариваются по контуру снизу и сверху и скручивается болтами длинной 8х8 см в четырёх местах.

Последний этап – вывод дымохода в нижней части. Для этого вырезается под него отверстие.

Стационарная ракетная печь в данной статье была рассмотрена на примере видеоматериала, который можно посмотреть, перейдя по ссылкам ниже:

Watch this video on YouTube

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

Болгарка.
Сварка.
Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Особенности эксплутации ракетной печи

Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

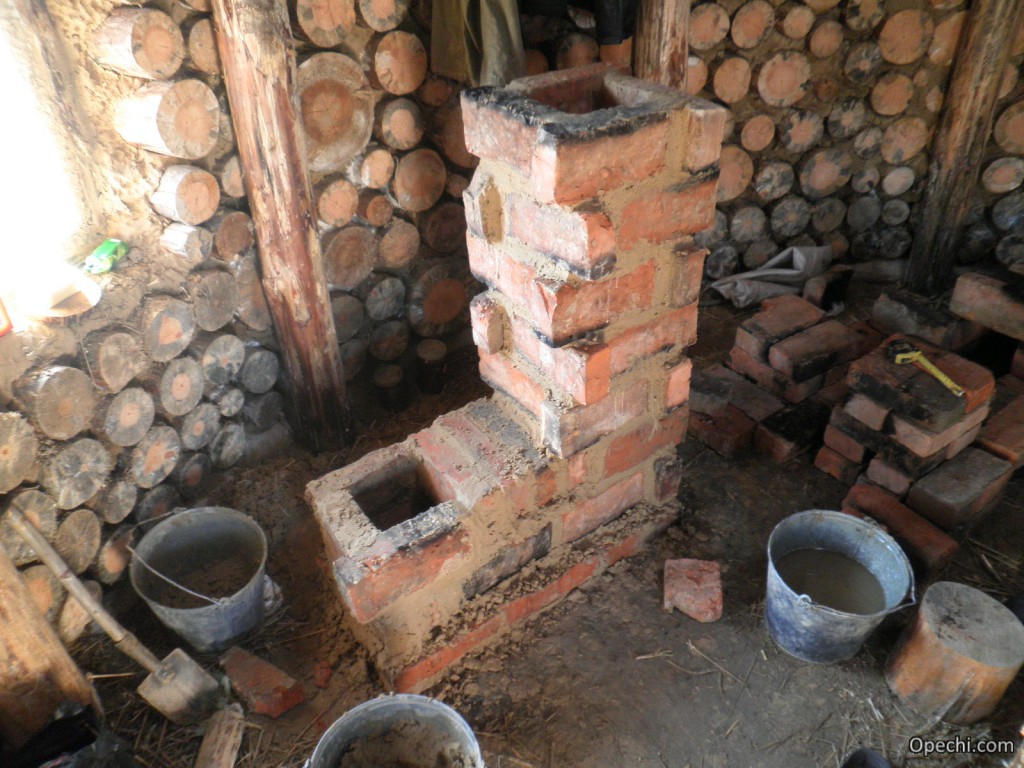

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см – таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

Болгарка.
Сварка (для надежного крепления всех элементов).
Маркер.
Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

Разметить имеющуюся в материалах трубу (поставить ее вертикально).
Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.
