Печь своими руками из металла

Недостатки металлических печей

На какой бы качественной и подходящей по габаритам и функциональности модели печи не остановился выбор, необходимо помнить, что у любой печи, как бы идеально она не подходила, всегда есть минусы.

Металлические печи проигрывают кирпичным в плане сохранения тепла. При отоплении помещения такими моделями теплый воздух задерживается в нем всего на пару часов, а утром тепла уже не будет. Но этот недостаток решаем, если купить металлическую печь постоянной работы. После ее приобретения и установки про закладку топлива можно будет забыть на 8 часов.

Эксплуатация металлических печей может длиться до 20 лет. По данным статистики, значительно раньше этого срока прогорает металл в топке и требует замены.

Покупая металлическую печь, необходимо продумать, кто и как будет ее обслуживать. Если планируется установка для жилых помещений, то стоит учитывать наличие людей с хроническими заболеваниями дыхательных путей или сердечно сосудистой системы. Помимо того, что такие печи создают мощное излучение, они создают эффект «сухого воздуха».Эта проблема решаема, если обложить металлическую основу печи кирпичом (при этом просчитайте — выдержит ли пол дополнительный вес). Это сильно уменьшит время эксплуатации печи и лишит гарантии на изделие. Скорость обогрева станет меньше, но увеличится теплоемкость.

Готовые печки из металла

Если сделать печь для отопления своего дома или дачи своими руками вам не под силу, купите готовый прибор, который будет обладать не меньшей продуктивностью и функциональностью. Самые популярные производители, которые выпускают дровяные печки для индивидуального пользования:

Traforart – камины данного производства оборудованы элементами, которые снабжают воздух извне, а также функцией вторичного дожига;

Новая продукция TraforArt

Boley – выпускает модели как в классическом исполнении и стиле хай-тек. Многие агрегаты оборудованы стеклянными дверцами. Печь Boley может быть облицована мрамором, гранитом, разнообразными металлическими сплавами;
Cheminees Philippe – европейский производитель, который выпускает камины как самые простые, так интересной формы в стиле авангард;
Fugar – изготовляет металлические печки средней ценовой категории. Самыми востребованными считаются подвесные модели или с центральным расположением;
Мета – имеют достаточно демократичную цену. Печь Мета снабжена стеклокерамической дверцей, вместительной топкой, а некоторые модели варочной панелью.

Дровяные печки из металла отличное решение для обогрева жилых помещений, даже несмотря на некоторые недостатки.

Печь-буржуйка для дачи: плюсы и минусы

Преимущества

Быстрота нагрева и высокий КПД. Металлическая печь начинает отдавать тепло в помещение сразу же после растопки. Благодаря тому, что тепловая энергия не тратится на прогрев самой печи, обеспечивается высокий КПД и экономия топлива.

Компактность. Печь-буржуйка – самая маленькая из дровяных печей: самые легкие модели весят около 30 кг, вес самых тяжелых редко превышает 80 кг, а габаритные размеры составляют примерно 700х400х800 мм и менее. Такая печь — оптимальный выбор для небольшого садового домика.

Простота установки и демонтажа. Печь-буржуйку несложно установить в уже построенном доме: это не потребует существенных переделок конструкций пола, перекрытий и крыши. Небольшой диаметр дымохода (до 200 мм) избавляет от необходимости пробивать широкие отверстия. Благодаря небольшому весу ее можно устанавливать на легкие перекрытия без предварительного их укрепления. Демонтаж печи также не представляет особенных трудностей.

Невысокая цена, особенно в сравнении с «капитальными» кирпичными печами.

Низкие эксплуатационные расходы. Печь-буржуйка – экономичный способ обогрева дома в сравнении с электрическим и газовым отоплением и кирпичными печами. А если в дачном поселке периодически случаются перебои с электроэнергией и нет подключения к магистральному газопроводу, она становится безальтернативной.

Недостатки

Опасность ожогов от раскаленного корпуса печи. Правила безопасности запрещают сооружать вокруг печи защитные и декоративные экраны, которые могли бы защитить от случайного контакта с печью.

Быстрое остывание после протапливания. Если печь не переведена в режим медленного горения, то после прогорания дров она остывает практически сразу.

Пожароопасность при неправильной установке или неосторожной эксплуатации. Высокая температура корпуса печи и конструкций дымохода требует особенно внимательного отношения к безопасности использования

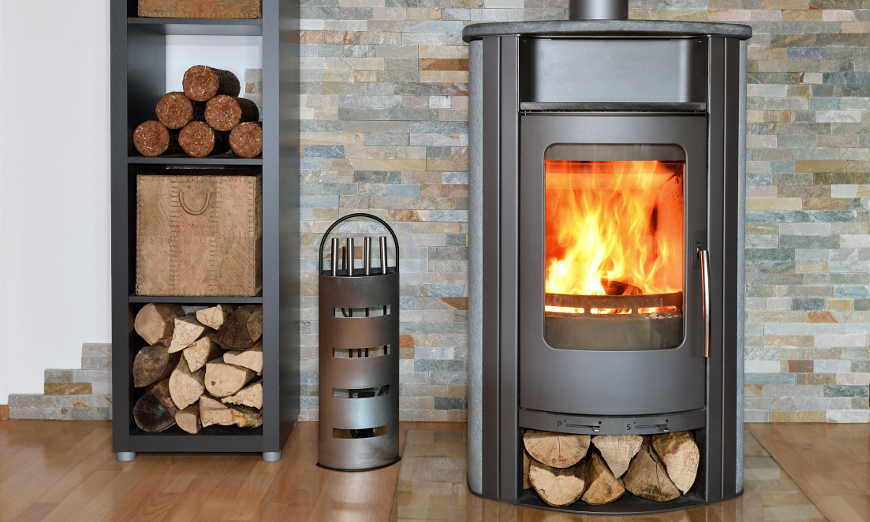

Дровяная печь для дачи со стеклянным окном

Как усовершенствовать печь

Модернизация касается удобства работы. Железная печь весит немало (150 – 160 кг), а для очистки от золы ее нужно переворачивать. Улучшение заключается в установке дверок, через которые можно выбрать остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата в отсутствии зазоров и герметичности, поэтому при монтаже дверок нужно делать изоляцию. Вначале приваривают железные бортики в проеме, затем применяют жаростойкие уплотнители.

Крестообразные куски швеллера под основанием поршня меняют металлическими пластинами, чтобы улучшить воздушную подачу. Так поток не будет закручиваться, а ритмично распределится в камере топки.

Модернизация кирпичной печи

Изготавливают печь треугольной формы, чтобы установить ее в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит средства владельца.

Вторым вариантом станет монтаж разделительной заслонки для переключения режима летнего и зимнего использования.

Расчет основных параметров

Показатели выбирают для эффективного использования зоны загрузки дров, камеры сбора золы. Параметры определяют, чтобы результативно работала область догорания выделяемых газов. Для корпуса выбирают правильную толщину металла, чтобы продлить время эксплуатации.

Размер печи

Высотой печи изготавливают не более 1,0 м, от этого показателя зависит время работы оборудования. В высокую конструкцию неудобно загружать брикеты, она не обеспечивает результативную тягу, горение затухает.

Диаметр выбирают, следуя соотношению пропорциональности от 1:3 до 1:5 (высота, сечение, соответственно). Оптимально работает топка диаметром около 0,3 м. Узкие камеры не рекомендуют, т. к. воздух из них вытягивается в трубу, отчего снижается мощность самоделки.

Толщина материала

Печь длительного горения из двух баллонов

Критерий является важным, т. к. тонкий металл корпуса прогорит быстрее. Выбирают сталь для стенок печи не меньше, чем 5 мм толщиной. Параметр особо важен для варианта котла с водяным теплообменником.

Тонкие стенки до 5 мм способствую потере мощности, падению температуры, снижению интенсивности догорания газа. В итоге уменьшается выделение тепла.

Параметры стального блина

Железный элемент одновременно служит перегородкой и нагревательной площадкой для возгорания пиролизных газов. Оптимальным является размер, когда промежуток от внешней грани до внутренней поверхности агрегата составляет размер 5% общего диаметра.

Параметры выходной трубы

Чаще изготавливают из стальной трубы круглого сечения для отвода продуктов перегорания топлива и газов, выведения конденсата. Нежелательно применять квадратные сечения, чтобы уменьшить скопление сажи.

Диаметр выходной трубы принимают на уровне 80 – 100 мм.

Размеры трубы, подающей воздух

Для самодельной конструкции печки применяют металлическую трубу, диаметр которой превышает 50 мм. Чаще всего ставят 70 – 80 мм. Патрубок приваривают посередине стального круга, сопоставляя с его отверстием. В итоге получают элемент, который именуют поршнем.

Разновидности каминов

Схема пристенного камина

В отличие от средневековых предшественников современные камины различаются на несколько категорий. Критерием для их различия служат такие параметры:

Расположение

встроенные конструкции.
пристенные.
островные.

В качестве материалов используют кирпич, гранит, мрамор или природный камень. Для островных конструкций в основном используют чугун, металл или стекло.

Вид топки

Каминная топка (1. Топка 2. Подъемный механизм 3. Дверца 4. Противовесы)

Открытый тип.
Закрытый.

Для первого варианта характерно использование открытой топки в классической конструкции, второй вариант использует закрытие топки дверцами.

Способ отдачи тепла

Этот показатель определяется количеством сторон, которые могут отдавать тепло в помещение.

Используемое топливо

Дровяные камины.
Газовые.
Электрические.
Биокамин.

Устройство дымохода для каминов

Что собой представляет дымоход, какие на него возлагаются требования, говорить, наверное, не нужно. Дымоход представляет собой длинную трубу, не менее 5 метров, иначе будут проблемы с тягой. Канал выводится на улицу через кровлю, в некоторых случаях допускается вывод в горизонтальном положении через боковые стены. Главное помнить, что зигзагов и поворотов лучше делать не более трех, иначе проблемы с тягой вам гарантированы.

Установка трубы происходит в специально вырезанное отверстие в крышке, там крепится специальной крепежной системой. Приваривать «намертво» не рекомендуется. Не забывайте, что стыки, а также все соединения необходимо обрабатывать, жаростойким герметиком. Кстати, переход в кровле не помешает отделить теплоизоляцией. Оголовок выводится на расстоянии 50 см. от крыши и на него рекомендуется установить пламегаситель и дефлектор.

Плюсы и минусы металлических печей

Печь из металла представляет собой компактный отопительный агрегат цельной конструкции. Такую печь можно легко перемещать, в отличие от вариантов из кирпича. Её форма может быть различной. Обычно эти конструкции изготавливают в виде куба, параллелепипеда или цилиндра.

Можно использовать в быту и в хозяйственных целях

Коэффициент полезного действия металлической печи невелик — она способна эффективно отапливать только небольшие помещения площадью от 10 до 30 м². В связи с этим такие источники тепла стали популярными среди дачников и владельцев домашних животных. Такие печи используют для обогрева дачных домиков, подсобок, мастерских, сараев, гаражей, курятников и других помещений с небольшой площадью.

Несмотря на то, что печи из металла являются удобным вариантом и альтернативой капитальным отопительным сооружениям, они тоже имеют положительные и отрицательные качества.

Таблица: достоинства и недостатки печей из металла

Достоинства

Недостатки

конструкция из металла обладает большой прочностью;
этому материалу легко придать любую форму;
себестоимость печи из металла намного ниже кирпичных вариантов;
коэффициент полезного действия отопительного сооружения из металла на 15–20% больше чем у конструкций из кирпича;
металлический агрегат имеет цельную конструкцию, которую легко перемещать, что не скажешь о стационарных обогревательных сооружениях;
для печей из металла не требуется установка фундамента;
такая конструкция быстро нагревается и отдаёт тепло в помещение уже через 25–30 минут;
металл имеет плотную и не пористую структуру, благодаря чему печь не будет отсыревать от конденсата, в отличие от сооружений из кирпича;
металлическому агрегату не страшны длительные перерывы в топке;
в случае долгого простоя печь не нуждается в температурном разгоне;
для такого типа печей легче получить сертификаты качества и разрешение пожарной службы, что позволяет исключить большие денежные затраты;
на сегодняшний день в продажу поступают конструкции, не требующие каких-либо специальных разрешений на использование;
если использовать печь из огнеупорной стали, то срок её эксплуатации достигает 20 лет;
доступная цена;
конструкцию легко установить, после чего её сразу можно использовать.

отсутствие пористости в структуре материала печи, приводит к тому, что конструкция «не дышит», выжигая кислород в помещении, из-за чего возникает опасность отравления угарными газами;
несмотря на быстрое нагревание, печь из металла быстро остывает;
наружные поверхности печей из металла нагреваются докрасна, создавая пожароопасную ситуацию;
в сравнении с кирпичным сооружением, металлическая печь имеет очень маленький срок эксплуатации;
печь из металла не предназначена для обогрева больших помещений.

Конструктивные особенности

Что собой представлял этот отопительный прибор в первоначальном виде? Это был металлический цилиндр или ящик с дверцей, который стоял на четырех ножках. В задней части выводился патрубок, который соединялся с дымоходом. Все просто, поэтому и неэффективно. Хотя в такой печке прекрасно сгорало все: дрова, уголь, бумага, картон, торф и так далее.

Современные же модели расширили возможности агрегата в плане использования различных видов топлива. Сегодня в буржуйках можно сжигать газ, технические отработанные масла, дизельное топливо. Изменилась и ее конструкция, что увеличило КПД и эффективность работы. Поэтому эти современные отопительные установки все чаще используются не только в гаражах, но и в частных загородных домах. Особенно их отметили дачники, в небольших постройках это самый оптимальный вариант отопления. К тому же на нем можно и готовить, верхняя плоскость пеки – это варочная поверхность.

Хотелось бы отметить, что стандартная печка буржуйка может спокойно обогреть помещение площадью до 60 м². А все из-за того, что ее конструкция претерпела достаточно серьезные изменения. Какие?

Появился режим медленного горения за счет установки задвижек и заслонок на воздухозаборниках дверцы и зольника. Это позволяет уменьшить поступление кислорода в зону горения. При этом дверцы герметично подогнаны под размеры проема, что позволило убрать проникновение дыма в помещения.
Используется в буржуйках и система дожига топочных газов. Для этого камера сгорания разделена горизонтальной перегородкой. В верхней части и происходит сжигание газов. А это увеличивает КПД прибора и снижает температуру угарных газов, которые поступают в дымоход.
С внешней стороны это все те же металлические установки. Внутри же современных буржуек проводится облицовка из жаропрочных материалов. Это может быть, к примеру, шамотный кирпич. Таким образом, решается проблема перегрева металла, за счет чего повышается срок эксплуатации печки. Добавим, что облицовка дольше сохраняет тепло внутри печи.
Некоторые современные модели могут выполнять частично функции камина. На их дверцах устанавливается жаропрочное стекло, так что огонь по вечерам прекрасно видно.

Буржуйка из трубы

Изготовление печи из металлической трубы

Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.

Печь из трубы

Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

Самодельная печь для бани из трубы (вертикальная)

Первый шаг

Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.

Второй шаг

Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

Вырезаем дверцы и устанавливаем решетку-колосникВырезаем дверцы и устанавливаем решетку-колосник

Третий шаг

Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.

Печь своими руками

К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.

Четвертый шаг

В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.

К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.

При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.

Бак на трубе на печь для бани

Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.

Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.

При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.

Бак для воды рекомендуется оснастить краном.

К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.

Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.

В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.

Как вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышу

Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.

Дымоход

Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.

Особенности печей из металла

От металла зависят эксплуатационные характеристики отопительных агрегатов. Поскольку его теплопроводность по сравнению с теплоемкостью намного выше этот материал плохо накапливает тепло. Металл быстро поглощает тепловую энергию, накаляется и в скором времени остывает. Если учитывать данное свойство, можно собрать камин из металла своими руками таким образом, чтобы при минимальной степени прогрева добиться высоких значений.

Самодельные печки из металла в зависимости от особенностей конструкции функционируют по-разному:

Камерные. Эти устройства фактически являются обычной «буржуйкой», первые образцы которой появились пару веков назад, но им требовалось большое количество топлива. Потом их конструкцию усовершенствовали – поместили в нее колосник с поддувалом, укоротили дымоход до 2,5 –3 метров и утеплили его. Особенность агрегата заключается в том, что он саморегулирующийся – при полной протопке пропускной способности дымоходной трубы не хватает для вывода топочных газов, в итоге в горниле возникают завихрения, полностью дожигающие продукты горения. Только потом газы способны пройти по трубе. Поскольку на выходе из дымохода их температура равна около 100 градусов, конденсат отсутствует. Его очищают от сажи раз в год. КПД таких печей достигает 60%.
Канальные. В них вместо сложного лабиринта газовых трубок оставлено одно колено. Оно разделяет топочную и дожигательные камеры. Посредством отверстия в конфорке на варочной панели или регулируемого воздушного дросселя поступает вторичный воздух, обеспечивающий дожигание топочных газов. Поскольку этот процесс осуществляется в одном месте, КПД равен 70-80%. Производительность печи при этом высокая, а эффективность функционирования не зависит от силы тяги или размеров дымохода. Поскольку основное тепло образуется в дожигательном отделении, агрегатом пользуются в двух режимах – пламенном и продолжительного горения. Используют разное твердое топливо, а мощность регулируют не количеством сжигаемых дров или угля, а путем подкручивания дросселя. Чистку дымохода выполняют раз в несколько лет при условии качественной эксплуатации печи. Дожигатель для нее желательно изготавливать из жаропрочной стали, причем в форме корыта. Корпус делают из обычной стали, имеющей толщину не меньше 4 миллиметров, а варочную поверхность из чугуна или толстой 8 – 10-миллиметровой стали. Плиту желательно сделать съемной, поскольку со временем ее нужно будет заменить, так как она прогорит.
Колпаковые. Печи долгого горения работают в режиме тления, в результате чего появилась возможность сделать период теплоотдачи более продолжительным. Он может составлять от нескольких суток при использовании дров и от 10 до 30 дней для каменного угля. Если применять упрощенную схему подобной печи, в ней топливо будет тлеть непосредственно у поверхности, куда попадает кислород. Топливо в процессе пиролиза расщепляется на летучие компоненты, которые, поднявшись вверх, сгорают в колпаке, обеспечивая 60% тепла. С целью увеличения данного показателя на печь можно поместить газовую рубашку, где газы будут догорать. Как показывает практика, в результате КПД такой печки может достичь 80%, а иногда и больше. Если выбор сделан в пользу данной конструкции агрегата, необходимо помнить некоторые нюансы. Не смотря на то, что такая печь из железа для дома может функционировать на разном твердом топливе, наибольший эффект от ее работы достигается при растопке тем его видом, для которого она изначально предназначалась. При этом применяемое топливо должно быть сухим, а догружать его до момента полного сгорания предыдущей закладки не рекомендуется. В дымоходе печей продолжительного горения всегда образуется большое количество токсичного конденсата, поэтому нужно создать условия для его безопасного слива. Чтобы изготовить корпус агрегата, можно задействовать большой газовый баллон или использованную железную бочку.
Масляно-пиролизные. Они известны как печки на отработке. Этот экономичный вариант пользуется большой популярностью среди печников – самоучек. Принцип функционирования агрегата несложен. Заливают в бак отработку, потом поджигают и подают кислород через воздушный дроссель, в результате горение не будет сильным, но для испарения масляного топлива его будет достаточно. Пары от отработки поступают вверх в отсек в форме трубы, имеющей перфорированные стенки, через которые проникает воздух. В процессе горения пары направляются в дожигатель с перегородкой, задерживающей оксиды азота в определенной температурной зоне до тех пор, пока они не распадутся и не начинают выделять тепловую энергию.

Конструктивные особенности

Железный камин в плане своей конфигурации имеет некоторые значительные отличия по конструкции. Принцип таков, что весь металлический агрегат размещается словно на «ногах», специальной опоре или даже вернее сказать подставке, над которой уже расположена топка. Для такой конфигурации нет даже необходимости создавать «подушку». Но, даже несмотря на это, виду не такой уже и низкой массы, кое-какая основа все-таки понадобится.

Далее камера или верней сказать, топка, соединяется с дымоходом, который в свою очередь предназначен для удаления всех отработанных газов. Для придания всей металлической конструкции дизайнерской мысли и приятного вида, используют облицовку, для каминов выбор материалов широкий, но нужно помнить об требованиях по пожарной безопасности.

Отличительные особенности

Работа любой из систем, основанных на длительном горении топлива происходит путем обеспечения сжигания пиролизных газов. Их выделение производится когда органическое топливо медленно сгорает.

Воздуховоды в подобных конструкциях имеют свои особенности, благодаря которым древесина тлеет и выделяет углеводороды в виде газа.

Принцип работы каминных печей состоит в следующем:

Пиролизные газы, которые образовались при медленном окислении топлива на основе органики, вступают в контакт с воздухом и далее поступают в камеру сгорания. В результате процесса выделяется значительное количество тепловой энергии.
Полученное тепло может быть использовано для передачи температуры теплоносителю или бойлеру с косвенным типом нагрева.

ВАЖНО!
Важным преимуществом каминной печи можно считать минимальный уровень образования сажи при горении пиролизных соединений.

Но стоит учесть, что при обустройстве такого прибора нужно правильно смонтировать дымоход. Он позволит качественно удалять отработанные газы, обеспечивая безопасность жильцов и эффективность функционирования печи.

Приступаем к изготовлению – что понадобится

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

материал для ножек, если печь круглой формы (трубы, угольник, арматура);
листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
герметичная дверца или материал для нее;
100-миллиметровая труба на 15 см длиннее устройства;
5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.
