Помпейская печь: своими руками инструкция по строительству печи

Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)

Печки из металла для баньки либо саун стоят достаточно дорого, однако при небольшом опыте работы с металлом можно приступать к производству такой конструкции самостоятельно. Для понимания, как они выглядят, можно посмотреть фото печей из металла, сделанных своими руками.

Очень важно понимать, где будет стоять такая конструкция – в бане или сауне и от этого отталкиваться. К примеру, в сауне температура должна быть выше 85 градусов по Цельсию, а влажность будет составлять 15%. В бане же наоборот, влажность будет составлять до 60%, а температура должна быть до 65 градусов по Цельсию

В бане же наоборот, влажность будет составлять до 60%, а температура должна быть до 65 градусов по Цельсию.

Устройство работы печки

Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны.

Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.

Делаем печь своими руками

Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру.

Для того, чтобы не перетапливать, нужно сделать следующее:

Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

К сожалению, к минусам такого метода можно отнести выработку горячего дыма (снижает пожаробезопасность). Охлаждение можно провести, установив бак либо каменку на трубу.

Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

Размеры печки

Для того, чтобы сделать печку нужного размера, необходимо сразу определиться какой объем камней вам необходим, какого размера помещение парной.

Стандартные расчеты – это до 40 килограмм камней на один кубический метр парной

Важное правило – чем больше камней, тем легче будет вырабатывать нужное количество пара

Помните о том, что разные камни имеют разную плотность. Имея одну и ту же массу, могут занимать разный объем. К примеру, для обогрева парилки, размером до 14 кубических метров, понадобится сделать каменку со следующими размерами 30х40х30 см. При необходимости размеры корректируются.

Проектируя банную печь, необходимо опираться на точные чертежи печей из металла своими руками. Помните о том, что топка будет больше размера каменки наполовину.

Вначале просчитайте, где лучше расположить каменку в самой топке. Наилучшими местами считаются верх, возле задней стенки. Именно там градус температуры наивысший.

Не забывайте о том, что каменка нуждается в обслуживании. Именно поэтому рекомендуется монтировать ее таким образом, чтобы была предусмотрена подача воды.

Для этого в каменку необходимо добавить трубки, внутри емкости они разводятся так, что достают все камни. Необходимо предусмотреть воронку со стороны, где подается вода.

После того, как трубки разведутся, их необходимо обложить камнями. После того, как вода попадет в трубки, она будет попадать и на камни, таким образом генерируя выделение пара.

Подобная конструкция будет и у печи мангала из металла своими руками.

Банный котел

Это еще один подвид печей, которые могут использоваться для бани. Котел имеет одну форму – цилиндр. Он практически всегда имеет малые габариты.

Такую банную печь из металла своими руками можно ставить в банные помещения как дополнительный обогрев.

Производство такой конструкции будет аналогично алгоритму производства всех металлических печей. Для этого необходимо разрезать металлический лист согласно требуемой формы, сварить сам корпус.

Не забываем обустроить топливник, дымоход и каменку. Только после этого можно обкладывать сам котел кирпичной кладкой. Это позволит не получать впоследствии ожоги от самодельной печи из металла своими руками.

Оборудование для приготовления

При всем многообразии рецептов для пиццы есть одно общее требование. Ее выпекание должно происходить в течение непродолжительного времени, но при достаточно высокой температуре. Обычная духовка не справится с этой задачей, так как ее предел ограничен 300° градусами, а требуется около 400° градусов.

Пиццу вполне реально готовить самостоятельно прямо дома, при этом нет необходимости строить специальную печь. Покупные готовые модели таких торговых марок, как PrismaFood, AVA, Roller Grill, Hendi, предназначены для выпечки. Они отличаются по техническим характеристикам, возможности обзора, габаритам и потребляемому топливу. Газовая печь для пиццы, как и электрическая, удобна для дома, благодаря простоте установки, недорогой работе, небольшим размерам.

Полезно знать: Как изготовить печь для сжигания мусора на даче, готовые варианты

Существуют модели печей, позволяющие выпекать пиццу на улице. Такие фабричные конструкции работают на дровах и представляют собой керамические духовые шкафы, в которых температура хоть и не достигает требуемого значения, но достаточно высокая. Наличие ручки и колесиков делают печь перевозной. Часто встречаются варианты на базе шасси настоящего автоприцепа.

Мобильная кухня

Такую пиццерию на колесах можно мобильно развернуть в местах проведения мероприятий, чтобы угощать свежевыпеченной пиццей.

Настоящих ценителей итальянского шедевра привлечь блюдами, приготовленными с помощью фабричных конструкций, невозможно. Они утверждают, что печь из кирпича, дрова в виде топлива, легкий запах дыма – все это придает пицце неповторимый вкус. Поэтому еще одним устройством, которое считается самым настоящим, служит помпейская печь для пиццы. Ее особенность заключается во внешнем строении, свод такой печи выполнен в виде округлого купола.

Конечно, никто и не задумывался о создании каменных печей в виде гиперболоида, однако своеобразный купол отражает излучение от костра и фокусирует его в месте пода, где находится пицца, этим и достигается требуемое значение температуры.

Оригинальная форма печи

Виды помпейской печи, преимущества и недостатки

Помпейская печь известна под разными названиями – итальянская, римская, неаполитанская, тосканская. Конструкции ее разновидностей могут иметь незначительные отличия. Например, тосканская печь имеет более высокий купол, благодаря которому в ней можно готовить практически любые блюда. Но главная их характерная черта – такие печи идеальны для выпекания хлеба и пиццы. Конечно, мясо, рыба и другие продукты тоже прекрасно готовятся в помпейской печи, но приготовленная в ней ароматная, хрустящая и сочная пицца – это то, что навсегда останется в вашем сердце.

Достоинства помпейской печи.

Быстрый разогрев до высокой температуры. Выпекать пиццу можно уже через 30 минут после разведения пламени.
Достаточная теплоемкость. Печь способна сохранять тепло спустя долгое время после прогорания дров.
Разогревается помпейская печь довольно быстро
Очень быстрое выпекание. Благодаря высокой температуре, которую способна поддерживать печь, пицца в ней выпекается не дольше 2 минут.
Компактность. Помпейскую печь можно удобно расположить во дворе, под навесом или на террасе.
Эстетичный внешний вид печи.

Кроме того, конструкция помпейской печи довольно вариативна. В настоящее время изготавливаются печи, которые соединены с мангалом или грилем.

Благодаря компактности такую печь можно расположить во дворе под навесом или на террасеНедостатки.

Стоимость. Строительство основательной печи потребует финансовых затрат на материалы. Фундамент. Помпейская печь средних и больших размеров будет достаточно тяжелой. Для такой конструкции придется заложить прочный фундамент. Конструктивные особенности

При строительстве печи важно соблюсти все пропорции купола и правильно его обжечь. Этот процесс потребует наличия некоторых навыков, а также терпеливого и внимательного подхода. Но все усилия и финансовые затраты, вложенные в такой проект, безусловно вознаградят вас особенным удовольствием от собственноручно приготовленной домашней пиццы

К тому же, имея во дворе своего дома помпейскую печь, вы всегда будете знать, чем угостить своих гостей

Но все усилия и финансовые затраты, вложенные в такой проект, безусловно вознаградят вас особенным удовольствием от собственноручно приготовленной домашней пиццы. К тому же, имея во дворе своего дома помпейскую печь, вы всегда будете знать, чем угостить своих гостей.

Очень важно соблюсти все пропорции, чтобы печь «работала» как надо

В завершение приводим рекомендации специалиста – Николая Давыдова, который имеет 15-летний опыт изготовления печей различных конструкций:

«Помпейская глиняная печь для пиццы – это достаточно простое сооружение. При соблюдении технологии построить качественное изделие сможет каждый

Важно учитывать особенности, которые универсальны для любых печных конструкций: обеспечьте хорошую тепло- и гидроизоляцию, и уделите внимание облицовке – это защитит вашу печь от природных факторов (дождя и снега)»

Схема конструкции

Фундамент.
Пьедестал.
Столешница.
Входная арка.
Под.
Купол.
Дымоотвод.

Фото 1. Подробная схема устройства помпейской печи для пиццы с пояснениями и размерами.

При закладке фундамента следует учитывать, что печь будет иметь вес не менее 700 кг. Основание должно быть прочным и ровным, чтобы обеспечить долговечность всей конструкции.

Печной пьедестал является продолжением фундамента и приподнимает саму конструкцию на высоту около 1м.

Столешница представляет собой рабочую зону. Её укладывают на пьедестал и на ней формируют под (дно) печной камеры. Под должен быть идеально ровным, так как пицца выпекается прямо на нём без каких-либо приспособлений.

Важно! Материал пода должен быть безопасным по своему составу для приготовления пищи. Вокруг дна формируется входная арка и печной купол с соблюдением пропорций конкретной схемы. Вверху перекрытия оставляют прямоугольное отверстие для присоединения дымоотвода

Вверху перекрытия оставляют прямоугольное отверстие для присоединения дымоотвода

Вокруг дна формируется входная арка и печной купол с соблюдением пропорций конкретной схемы. Вверху перекрытия оставляют прямоугольное отверстие для присоединения дымоотвода.

Материалы для постройки итальянских печей

Камеру конструкции изготавливают из шамотного кирпича. А также можно взять огнеупорный камень. Для раствора используют шамотный песок и глину, цементные смеси не подходят.

Внимание! Для формирования купола и пода не допускается применение обычного кирпича. В противном случае камера растрескается, а кладка начнёт разрушаться. Фундамент представляет собой железобетонную плиту, уложенную на подушку из песка и щебня

Фундамент представляет собой железобетонную плиту, уложенную на подушку из песка и щебня.

Для возведения пьедестала на фундаменте может быть использован обычный глиняный кирпич или силикатные блоки. Как правило, пьедестал имеет нишу для хранения дров или посуды.

Столешницу также можно выполнить из кирпича и камня, но лучше, если она будет монолитной. Для этого используют готовую плиту или в опалубку самостоятельно заливают раствор с усилением из арматуры. Рекомендуемая толщина столешницы — 100 мм.

Между подом печи и её столешницей необходим слой гидро- и теплоизоляции для избежания теплопотерь и разрушения. Отделение осуществляют при помощи прокладки из силиката кальция, наполнителя из керамзита или перлитового песка.

Наружная часть печи также требует изоляции, которая состоит из нескольких слоёв:

Жаростойкая штукатурка поверх кирпичной кладки.
Базальтовая минеральная вата.
Декоративная влагостойкая отделка специальной смесью, камнем, плиткой.

Дымоотвод печи для пиццы выполняют из кирпича, металла, асбеста в форме трубы или короба.

При возведении печного свода используются шарнирные и радиальные сферические шаблоны, выполненные из фанеры, пиломатериалов и металлических деталей. Без трафаретов купол не получится полукруглым.

Важно! Если печь планируется установить на открытом воздухе — необходим навес, защищающий конструкцию от атмосферных осадков

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час — 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

	Через 30 минут	Через 45 минут	Через 60 минут	Через 90 минут
Наружная часть свода	150	260	370	370
Внутренняя часть свода	315	370	370	370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.

Финансово-экономический аспект строительства помпейской печи своими руками

С чем связана достаточная высокая цена такой печи?

Помпейская печь выкладывается из шамотного кирпича, который стоит на порядок больше обычного.
Конструкция печи обладает достаточно большим весом, а для удобства пользования ее необходимо поднимать на высоту в 80-100 см. для этого придется выкладывать кирпичную подставку, на которой будет возводиться сама печь, а значит, нужно продумать хороший фундамент.

Чтобы немного сократить расходы на строительство печи, для подставки подойдут любые материалы, которые есть в хозяйстве: блоки, перекрытия, старый кирпич и т.д.

Строим печь для пиццы

Еще к одному недостатку можно отнести длительный процесс кладки помпейской печи. Достаточно сложная конструкция, которая предполагает наличие фундамента, пьедестала, самой печи, большой столешницы указывает на то, что весь процесс займет не меньше месяца.

Кроме того, вам понадобятся значительные технологичные перерывы для затвердения бетона под фундамент и т.д.

Если же вы приезжаете на дачу только на выходные, тогда весь процесс кладки можно рационально распределить на несколько этапов, рассчитав, чтобы технологический перерыв для «схватывания» материалов, как раз приходится на ваше отсутствие.

Традиционно, помпейская печь имеет следующую схему:

прочный фундамент;
пьедестал под печь;
печь.

Помпейская печь для пиццы

Сама же печь, в свою очередь, состоит из четырех частей:

основание (дно печи);
купол (свод);
входная арка;
дымоход.

Основание (пьедестал) выполняем из небольших шлакоблоков, 20*20*40 см каждый.

Столешница представляет собой монолитную плиту, выполненную из железобетона толщиной в 10 см.

Столешница

В отличие от традиционного устройства каменной печи, здесь дымоход находится спереди. Это обуславливает одно из главных отличий конструкции. Огонь поднимается вверх вдоль купола, нагревая свод. Благодаря этому прогрев осуществляется одновременно сверху и снизу, что способствует быстрому приготовлению пищи.

Помпейская печь за долгие годы своего существования претерпела множество изменений и сегодня можно встретить несколько ее разновидностей.

Неаполитанская печь

Различают тосканские и неаполитанские печи. Тосканская печь имеет более высокий свод и более универсальное применение. В ней можно печь не только пироги, но и готовить рагу, мясо, супы.

Неаполитанская печь традиционно используется для выпечки пиццы и имеет небольшой свод, который примерно равен 80% от общей высоты купола.

Тосканская печь с более высоким сводом

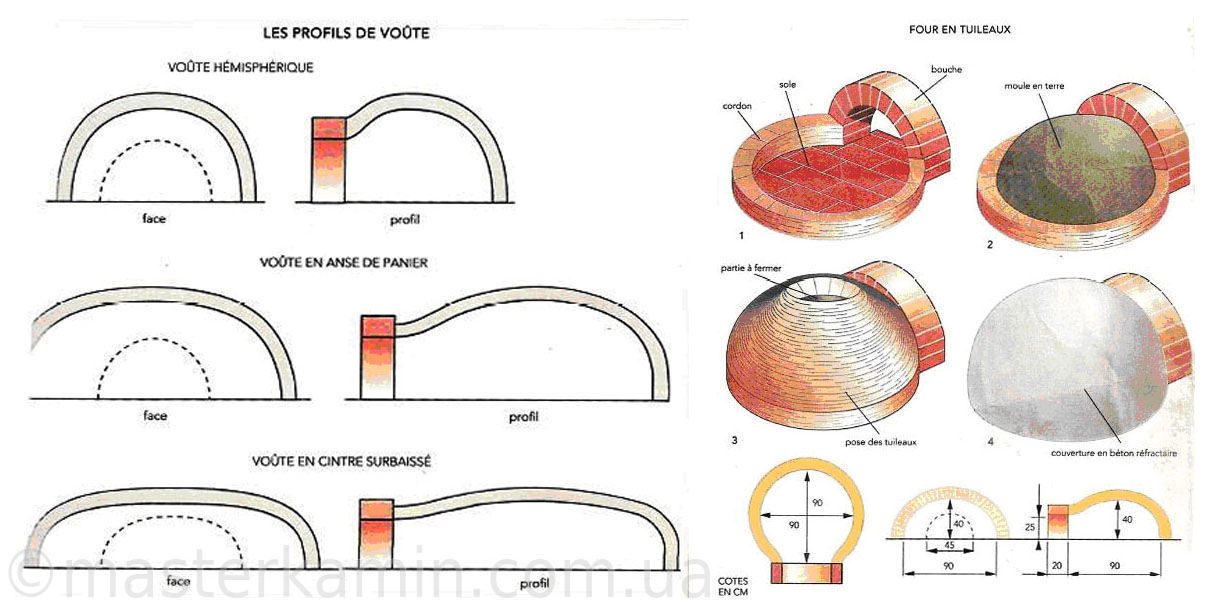

Что касается формы и размера печи, то наиболее оптимальным является конструкция, внутренний диаметр которого составляет 80-110 см. Меньше этого печь делать не рекомендуется.

Сферический свод печи служит для максимального нагрева и аккумулирования тепла, а арочный вход используется для закладки дров и самой пищи.

Размер печи может быть разным, но в любом случае следует придерживаться строгой пропорции: высота арки должна быть приблизительно равна 60% от общей высоты купола.

Ширина входа для закладки дров должна приравниваться к общей высоте купола.

Многослойный купол помпейской печи

Сам свод имеет несколько слоев:

внутренняя поверхность выполняется из шамотного кирпича;
глиняная обмазка;
1-ый слой из базальтовой ваты (термо изолирующий);
2-ой слой из перлита;
Облицовочный слой из цементного раствора.

При этом толщина каждого слоя примерно должна иметь одинаковый размер в 5-10 см. Чем больше будет проложен теплоизолирующий слой, тем дольше будет печь остывать.

Облицовочный слой можно выполнять из любых влагозащитных и водоотталкивающих материалов, так как главное его назначение – это защита от атмосферных осадков. Если печь выполняется в доме, то эту защиту можно не выполнять.

Кроме того, облицовочный слой выполняет и декоративную функцию, поэтому можно его сделать на свой вкус: декоративная штукатурка, роспись, мозаика и т.д.

Принцип работы помпейской печи

Эффективность итальянской печи для пиццы обусловлена техническими особенностями конструкции.

Принцип работы

При сгорании твердого топлива, внутри купола возникает два потока горячих газов:

Конвекционный поток, который идет от самой топки.
Отраженный поток идет от стен купола.

Примечательно и то, что в помпейской печи температура саморегулируется.

Движение холодных и горячих потоков

Чем сильнее разгораются дрова в печи, тем большее количество газов выделяется. Мощным потоком устремляясь вверх, они перекрывают поток кислорода в сечении устья трубы. Следовательно, снижается и интенсивность горения, а значит, и понижается температура.

Когда температура снизилась, ослабевает и поток горячих газов, снова открывая доступ кислороду.

Этот цикличный процесс и помогает регулировать оптимальную температуру в печи, необходимую для приготовления хлеба, пирогов, пиццы и любой другой пищи.

Как видно из рисунка, именно купол является тем самым главным элементом печи, аккумулирующим тепловую энергию от огня.

Проанализировав принцип работы и конструкцию печи, можно подвести итог и выделить основные плюсы и минусы устройства помпейской печи.

К преимуществам относятся:

Быстрый нагрев. Уже через 30 минут после растопки, в такую печь можно загружать сырые продукты для приготовления. В то время, как время разогрева классической русской печи составляет не менее 2 часов.
Хорошая теплоотдача. Даже после сгорания дров, тепло в помпейской печи продолжает поддерживаться в течение нескольких часов, что позволяет «тушить» пищу.
Компактные размеры агрегата позволяют органично вписать печь практически в любой дачный участок.
Стильный внешний вид.

Стильный внешний вид

К недостаткам помпейской печи следует отнести:

Сложность конструкции. В отличие от традиционной кладки кирпичной печи для дачи, здесь потребуется сноровка, чтобы правильно выложить купол, который является неотъемлемым атрибутом агрегата.
Высокая стоимость материалов.
Необходимость обустройства мощного фундамента, так как печь имеет не малый вес.

Об особенностях конструкции помпейских печей

Стандартная помпейка возводится с соблюдением определенных пропорций, обязательных вне зависимости от форм, размера и внешней отделки конструкции. Одна из основных закономерностей — общая высота купола печи в два раза больше высоты входа. Оптимизация рабочего процесса топки и теплового цикла, правильная тяга и минимизация тепловых потерь напрямую зависят от соблюдения данной пропорции.

У помпейской печки много названий — ее называют итальянской и неаполитанской, а еще тандыром, хотя последнее название печники считают спорным — немного не та теплотехника. Но не в названии дело — помпейки прижились в различном климате и считаются идеальными для выпечки — не только пицца, но и хлеб, лепешки, пироги в помпейке получаются изумительно.

Сооружают помпейские печки часто не отдельстоящими, а радом с беседками или другими приборами — мангалами, тандырами и барбекю.

Данный комплекс служит и практическим целям приготовления пищи, и зоной отдыха, развлечений и приема гостей, уютным семейным уголком на свежем воздухе.

На улице возвести помпейскую печку несколько проще, в части фундамента и дымохода. В доме помпейские печи также сооружают, хотя это требует несколько другого технического подхода — дымоотведение очень важный аспект, а устройство опоры для тяжелой каменной печи в уже построенном доме требует расчета и обследования имеющегося фундамента и особенностей грунта под домом.

Но все варианты устройства надежной и качественной помпейской печи классического типа — сложны и весьма трудозатратны, а также требуют вложения финансов.

Конструкции помпейской и классической русской печи имеют общие признаки, но нагрев помпейки не в пример быстрей — выпекать хлеб в возможно буквально через полчаса после прогрева, для русской печи этот интервал в десять раз больше.

Причина такой глобальной разницы параметров прогрева — разница термальных масс печей, то есть конструкция. Помпейская печка должна прогреть всего лишь один ряд кирпича, уложенный постелью и равный 120 мм.

Через три четверти часа после того. Как помпейская печь растоплена, внутри нее уже температура около 250 град, еще через пятнадцать минут — более 350 град — эти показатели теплового цикла уникальны.

Распределяется нагрев в помпейской печке благодаря особой купольной конструкции тоже уникально:

Внутри купола быстрее — через полчаса свыше 300 град, а еще через четверть часа — 360 град и остается постоянным до конца цикла, а затем остывание проходит очень медленно.
В наружном участке купольной части температура растет намного медленнее, но уже через час достигает той же величины, что и внутри купола, и дальше остается постоянной в течении теплового цикла.

Основная особенность и главное преимущество помпейской печи — возможность готовить различные блюда за небольшое время, поскольку нагрев под сводом очень сильный — выпечка готова очень быстро, а легкий аромат дыма добавляет пикантности.

О принципе работы помпейской печки

Эффективная работа печи основана на особенностях конструкции. В процессе сжигания дров под сводом печки возникают различно направленные потоки горячего газа:

От топочного отсека идут конвекционные тепловые потоки
От стенок свода идут отраженные тепловые потоки

При этом происходит самопроизвольная регулировка температуры благодаря организованному движению холодного и горячего потока.

В процессе топки дровяная закладка разгорается постепенно, и объем выделяемого горячего газа тоже растет постепенно, но направлены потоки раскаленного газа всегда кверху, и потоки достаточно мощные, чтобы в определенный момент перекрыть доступ кислорода по всему сечению узкого устья в трубе.

Как следствие — горение становится менее интенсивным. После снижения температуры мощность потока раскаленного газа слабеет и пропускает кислород в зону горения — данный цикл самопроизволен и постоянен, и регулировка оптимальной температуры под сводом печки происходит без всякого участия человека. Основным элементом и фишкой конструкции является купольный свод, аккумулирующий и распределяющий потоки тепловой энергии от пламени.
