Кирпичный экран для банной печи

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран – схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна.  Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

Экран кирпичный для металлической печи – фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал – толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

• листа металла, закрепленного сверху слоя теплоизолирующего материала;
• двух рядов уложенных на деревянный пол кирпичей;
• плитки жаростойкой из керамики.

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия – специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 – 40 см.

Какой кирпич выбрать для облицовки

На материале для облицовки нельзя экономить. Здесь не подойдёт силикатный белый строительный кирпич или самодельный глиняный. Первый не выдержит высокой температуры, а второй неустойчив к действию влаги.

Выбирать нужно из огнеупорных видов, таких как:

• Шамотный. Полнотелый, выдерживающий нагрев до 1750 градусов кирпич отлично подойдёт для обкладки не только банной печи, но и доменной. Недостатков у него два – высокая стоимость и неказистый внешний вид, который потребует дополнительной облицовки декоративной плиткой. Шамотные материалы больше подходят для внутренней футеровки топки.
• Керамический красный кирпич. Лёгкий и прочный, он будет лучшим выбором для обкладки металлической конструкции. Одинаково подходит пустотелый и полнотелый, но последний лучше удерживает тепло. Кладка получается красивой и аккуратной.
• Облицовочный кирпич и клинкерная плитка обладают схожими эксплуатационными свойствами. Их достоинство – широкая цветовая гамма. Из этих материалов можно построить защитный экран, который не примыкает к стенкам топки. В противном случае облицовка будет не слишком долговечной.

В продаже есть не только гладкий огнеупорный керамический кирпич, но и фигурный, фасонный, обладающий повышенными декоративными свойствами.

Производители выпускают подобные топки разной мощности. Выбирать следует не самую-самую, а ту, что подходит по кубатуре обогрева.

Как сделать экран для печи в бане

Кирпичный экран для банной печи

Технология создания и установки ограды зависит от используемого материала. Кладка кирпича выполняется шириной в половину или четверть кирпича. Во втором случае нагрузка на фундамент будет меньше, но при этом снижается теплоемкость и прочность конструкции. При выборе вида конструкции необходимо учесть несколько важных деталей:

• несущая способность напольного покрытия;
• максимальная температура нагревания печи;
• желаемая скорость прогревания помещения;
• открытость или замкнутость верха конструкции.

Для кладки лучше всего подходит полнотелый облицовочный кирпич. Благодаря высокой теплоемкости помещение быстрее просушивается после использования. Кладочный раствор можно приобрести в строительном магазине или приготовить самостоятельно. Он изготавливается на основе песка и жирной глины. Можно добавить в него 10% цемент, что повысит прочность будущей конструкции.

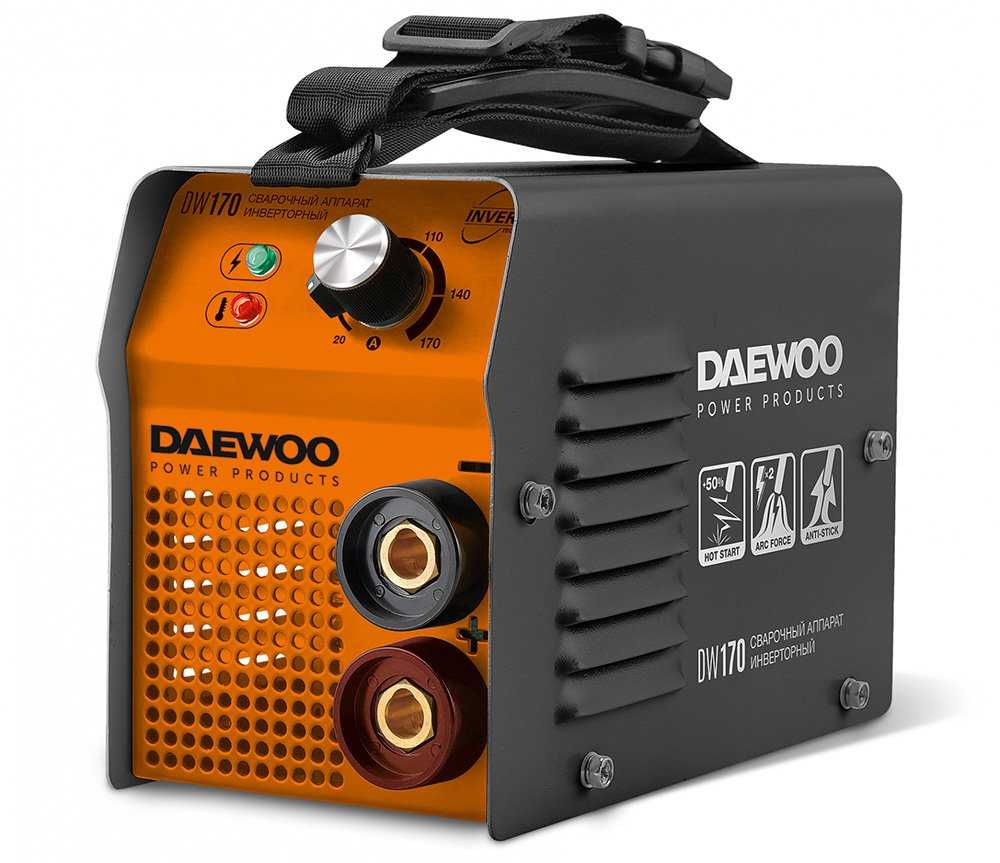

Во время изготовления защитного экрана может потребоваться сварочный аппарат

Во время самостоятельного изготовления защитного экрана для печного оборудования в бане или сауне необходимо подготовить соответствующий набор инструментов:

• аппарат для сварки;
• болгарка с отрезным диском;
• респиратор;
• перчатки;
• отвес;
• строительный уровень;
• молоток;
• мастерок.

Схема установки защитного экрана вокруг банной печи

Первым этапом строительства является подготовка фундамента. Если половицы в бане неспособны справиться с весом печи и защитной конструкции, под ними разбирается пол и роется котлован для создания прочного основания. При монтаже дополнительных укреплений на фундамент нужно проложить лист термоизоляции или минерита. В качестве основания также можно использовать стальные листы и керамическую плитку.

После этого нужно выбрать материал, который станет основой будущего защитного экрана для печки в баню. Лучшим вариантом является нержавеющая сталь. Из цельных листов металла вырезают и сваривают корпус конструкции. После этого сваривают стальной столб с меньшим размером, который устанавливают внутри для создания каменки.

Далее необходимо сварить продолговатый короб для дымохода и приварить дополнительную емкость для нагрева воды. При этом бак вместе с каменкой должен поместиться внутри корпуса. Затем вырезают отверстие во фронтальной стенке корпуса, которое позволит получить доступ к топочной дверце, после чего ко дну приковываются ножки.

В случае использования кирпича кладку делают в 5-10 мм от стенок отопительного аппарата, чтобы образовался канал, который будет использоваться для выведения горячего воздуха. Нижнюю часть конструкции необходимо оставить с небольшими зазорами. При этом нужно тщательно контролировать ровность экрана с помощью отвесов и строительного уровня. Последним этапом установки конструкции является монтаж навеса или сетки.

Зачастую отверстия оборудуются специальными дверцами. В закрытом состоянии они способствуют накоплению тепла в кладке защитного экрана, а в открытом – быстрому нагреву помещения.

Где в бане поставить печку?

Расположение печи зависит от многих факторов, в частности, от ее типа, а также от расположения топки (в том же или в соседнем помещении). Помимо этого имеет значение пожарная безопасность – до всего горючего должно быть не менее полуметра.

Итак, те, кто решился ставить кирпичную печь, делают под нее фундамент, поэтому место определено уже на стадии эскиза. А вот с металлической печью, бывают, тянут до последнего, не зная, какую модель купить. Поэтому случается, что и стены уже готовые приходится резать, и другую лишнюю работу делать.

ВАЖНО! От расположения печи зависит расположение приточной вентиляции, поэтому думать лучше все-таки заранее. Помимо вентиляции стоит подумать и о пожарной безопасности, особенно в бане с горючими стенами. Часто с целью ее обеспечения часть стены делается из кирпича

Что снова говорит о необходимости планирования

Часто с целью ее обеспечения часть стены делается из кирпича. Что снова говорит о необходимости планирования

Помимо вентиляции стоит подумать и о пожарной безопасности, особенно в бане с горючими стенами. Часто с целью ее обеспечения часть стены делается из кирпича. Что снова говорит о необходимости планирования.

Расположение печи в бане с отдельной парной

Вариантов может быть два:

• либо печь вместе с топкой целиком находится в парилке, а значит, отапливает только ее;
• либо топка выносится в соседнее помещение, что позволяет частично обогревать и его тоже.

Расположение печи в бане с отдельной парной: вариант с топкой из комнаты отдыха. Схема из статьи про вытяжку

В первом случае в холодное время года придется думать о том, как и чем обогревать соседние помещения, во втором – та же проблема остается только частично.

Печь в бане с моечной и парилкой

Здесь тоже можно найти несколько вариантов решения. Топку можно выносить не в комнату отдыха или предбанник, а в моечную. Но это проблематично с точки зрения хранения дров. Поэтому есть другие варианты.

Печь в бане с моечной и парилкой

Можно вообще не выводить печь, лишь установить наверху бак для воды, который будет через стену соединяться с «самоваром» на дымоходной трубе в парной. «Самовар» – это теплообменник (!печи с теплообменником рассмотрены здесь), который можно найти в продаже, с его помощью греется вода для моечной, а уже от бака идет тепло, достаточное для поддержания нормальной температуры в 30-32 градуса в моечной.

В некоторых случаях проблему решают дополнительные источники тепла – теплый пол или вторая печь.

Видео

В следующем ролике показано разъяснение показанной выше схемы:

Всегда ли нужен фундамент под печь?

Выше мы уже говорили, что нет, он нужен не всегда. Необходимость в нем возникает только тогда, когда вес печи для бани со всем сопутствующим (от бака с водой до всех кирпичей, которыми выложен пол, печка и дымоход) превышает 700 кг. Если суммарный вес ниже, можно вместо фундамента просто выложить основание кирпичами, поверх положить асбест 12 мм, а на него – стальной лист любой толщины (от 1 мм). Подробно тема рассмотрена здесь.

ВАЖНО! Отдельный фундамент для кирпичной печи делается для того, чтобы у него была своя усадка, не связанная с усадкой дома. Такой фундамент делается основательно, заглубляется до несущего слоя. Если же печка весит больше 700 кг, но ненамного, то можно сделать мелкозаглубленный фундамент

Если же печка весит больше 700 кг, но ненамного, то можно сделать мелкозаглубленный фундамент

Такой фундамент делается основательно, заглубляется до несущего слоя. Если же печка весит больше 700 кг, но ненамного, то можно сделать мелкозаглубленный фундамент.

Обычно фундамент для печи не доводят до высоты чернового пола, потому что потом кладутся кирпичи, и высота сравнивается. Площадь печного фундамента должна быть больше площади основания печки на 15-20 см с каждой стороны.

В ролике ниже наглядно демонстрируется процесс самостоятельной заливки фундамента под баню. Видео темновато, но представление о процессе дает.

Выбор раствора

Особых требований к раствору для облицовки нет. По крайней мере, они не такие строгие, как при полноценном строительстве кирпичной печки. Однако лучше не экспериментировать и использовать проверенный раствор из глины и песка.

Песок обязательно просеивают, после чего смешивают с глиной в пропорции 1:1. Далее можно понемногу добавлять воду, постоянно размешивая раствор. Конечная консистенция – довольно густая, лишней воды нет, раствор свободно соскальзывает с мастерка. При желании можно добавить примерно четверть цемента марки 400 или 500. Кирпич не будет нагреваться очень сильно и цемент раствору не повредит, а только укрепит кладку.

Если глины под рукой нет, ее можно купить в специализированном магазине, для кладки много не нужно.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

1. светоотражающие;
2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

• базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
• асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
• минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

• терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
• клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
• изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
• керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
• талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Виды кирпичных перегородок

Так или иначе, любой кирпичный тепловой экран выполняет функцию барьера между источником тепла и его окружением. Но назначение защиты несколько вариативно. В зависимости от конкретной задачи, барьеры можно разделить на 3

Иногда разница между категориями размыта. Если тепловой источник сделан кустарным способом, то чаще всего даже рядовая кладка художественно усилит интерьер. Что касается антипожарного экранирования, оно необходимо любой деревянной (или с деревянной облицовкой) бане. Да, согласно стандартам, горючие стены от печи в бане можно защищать и металлическим листом. Но в декоративном плане последнему очень далеко до кирпичного дизайна.

Материалы и инструменты

Решая, как правильно обложить железную печь кирпичом, в первую очередь нужно определиться с подходящими для этого материалами. Они должны обладать особыми характеристиками.

Кирпич

Основной материал для облицовки должен быть высокого качества: без пустот, с высокими показателями термостойкости и огнеупорности.

Выбирать, каким кирпичом обложить железную печь в бане, можно из двух вариантов:

Глиняный кирпич. Применяется для облицовки корпуса, кладки топки и дымохода дровяной печи. Бывает рядовым, лицевым, с декоративной лицевой поверхностью.

Рядовой полнотелый кирпич

Лицевой кирпич

Лицевой кирпич с декоративной поверхностью «кора дуба»

С помощью фигурного кирпича можно создавать уникальные формы

Огнеупорный шамотный кирпич. Выдерживает температуру до 1800 градусов. Его рекомендуется использовать для кладки и облицовки печей, топящихся углем.

Шамотный кирпич

Примерное количество рассчитывается в зависимости от способа кладки (в половину или в четверть кирпича) и периметра облицовки. При этом учитываются габариты самой печи и расстояние между ней и облицовкой. Сюда прибавляют и количество, необходимое для устройства площадки, так как обложить металлическую печь кирпичом можно только на прочном основании.

При такой кладке кирпич ставится на ложок – узкую длинную часть

Раствор

Идеальный раствор для кладки делается из глины и песка в определенных пропорциях, которые зависят от качества глины. Не имея опыта, сделать его очень трудно. Поэтому лучше всего купить готовую огнеупорную смесь на основе красной глины.

Перед тем как обложить чугунную топку кирпичом, её нужно будет просто развести водой, как того требует инструкция на упаковке.

Жаростойкая смесь Терракот

Помимо кирпича и кладочной смеси могут понадобиться кладочная сетка и огнеупорные листовые материалы для создания защитного экрана для деревянных поверхностей. А также рубероид в качестве гидроизоляции.

Инструменты

Инструменты для выполнения этой работы потребуются такие:

• Емкость для раствора;
• Мастерок для его набора;
• Молоток для подгонки кирпичей;
• Кирка для их деления на части;
• Расшивка для швов;
• Порядовка – рейка с нанесенными на неё делениями, расстояние между которыми равно высоте одного или нескольких рядов с учетом толщины шва;
• Строительный уровень и отвес для контроля уровня;
• Шнур для контроля ровности горизонтальных рядов.

Необходимый для кладки инструмент Не помешают также губка или тряпка и ведро с чистой водой для удаления раствора с лицевой поверхности кладки.

Нюансы проектирования

Проектирование бань регламентируется документом СНиП II-Л.13-62, в который с недавнего времени были внесены изменения. Согласно документу, парная должна располагаться в отдельном строении, ее высота не должна превышать 2 этажей. Если все же на участке будет расположена баня на 2 этажа, то по правилам помещения с мокрым режимом должны располагаться над помещениями с мокрым режимом.

Чтобы составить проект бани, нужно учесть несколько факторов:

• размещение здания на участке;
• расходные материалы;
• планировка комнат и их количество;
• наличие оконных проемов и дверей;
• тип отопительных приборов;
• подвод коммуникаций;
• климатические условия.

Составить проект можно самостоятельно или обратиться в проектировочное бюро. Последний вариант считается предпочтительным, так как бюро имеет контакты организаций, в которых можно подтвердить проект и начать строительство законно.

Защитный экран из металла своими руками

Теперь посмотрим, как установить металлический экран для банной печи своими руками. Монтаж такого элемента, как правило, выполняется так, чтобы конструкция напоминала короб. Снаружи располагают нержавеющий металл или стальной лист, покрытый термоустойчивой краской. В результате между стальными листами образуется воздушная подушка, которая и помогает обеспечивать надежную теплоизоляцию. В нижних частях конструкции оставляют небольшие отверстия, способствующие циркуляции воздушных потоков и предотвращающих перегревание железного короба.

Для изготовления защитного экрана для банных печей из металла потребуется сварочный аппарат

Инструменты и материалы

Для работы потребуются листы стали или нержавеющего металла, сварочный аппарат, болгарка с отрезными кругами по металлу, дрель, саморезы, негорючий материал.

Изготовление экрана

Выбираем отполированный металлический лист, отличающийся лучшей теплоотдачей. В большинстве случаев такие экраны устанавливают на задние стены, чтобы предотвратить потери тепла. Не следует укреплять такую защиту сразу на стену – вероятность возгорания возрастает в несколько раз. Чтобы установка была выполнена правильно, необходимо располагать между стеной и защитным элементом прослойку из негорючего материала таким образом, чтобы за листом осталось свободное пространство для воздуха.

Здесь справедливо будет заметить, что экран из нержавеющего материала для печи значительно лучше, чем с матовой поверхностью, которая хуже исполняет свое предназначение.

Установка

Исходя из того, как теплоизоляционный материал вами выбран, обустройство защитных экранных элементов выполняется следующим образом:

• если используется рулонный материал, облицовку выполняют так, чтобы промежуток между планками получился несколько меньше, чем ширина самого материала. Утеплительный слой закладывают между планками, фиксируют к поверхности стены, крепят металлический экран,
• когда в качестве теплоизолятора решено использовать минеральный картон либо листовой асбест, его крепят к поверхности стены, потом накрывают листом металла.

Чтобы эффективность защитных экранов была максимальной, рекомендуется выполнить установку напольного элемента, который подкладывается под печку.

Сложности и возможные ошибки в процессе работ

О чем нужно знать заранее:

1. От выбора утеплителя зависит возможность и безопасность эксплуатации бани. В зависимости от типа стен, материал должен быть качественным и соответствовать условиям в которых он будет находиться.
2. Некоторые строители вместо облегченной кладки стен применяют сплошную, без проема между внешней частью конструкции и внутренней. Делается это в основном с целью экономии, но конструкция от этого становится в разы холоднее, воздух дольше прогревается, так как часть тепла уходит на стены.
3. Укреплять тонкие стены бани необходимо, чтобы кладка не треснула и не деформировалась под тяжестью перекрытий.
4. Начинать и заканчивать строительство нужно в теплое время года, при плюсовой температуре. От мороза раствор перестает выполнять свои функции и способствует короткому сроку службы стен.
5. Под отделкой и между основными стенами должен оставаться вентиляционный зазор, чтобы воздух помогал проникшей влаге испаряться, и баня быстрее высыхала.
6. Отсутствие пароизоляции и качественной гидроизоляции кирпича – прямой путь к быстрому появлению грибка и плесени на кирпиче, которые невозможно вывести. Последствие – гниение отделочных материалов.
7. Система вентиляции должна быть досконально продумана, иначе стены будут влажными постоянно, отсыреют и разрушатся.
8. Проверка геометрии кладки, соблюдение порядовки – обязательны. Иначе стены деформируются со временем и вместе с ними вся баня.

Строить баню из кирпича можно только на устойчивом грунте. Конструкция тяжелая и велика вероятность просадки после окончания строительства. Этот момент нужно учесть при расчете высоты стен.

Виды защитных экранов вокруг печи

Экраны для банной печи представляют собой изоляционные щитовые конструкции, прикрывающие боковые стороны печи и понижающие интенсивность излучаемого тепла. Изготавливаются экраны из кирпичного и металлического материала и устанавливаются, как правило, у железных печей.

Металлические

Наиболее популярными вариантами считаются листы из стали или чугуна. Их устанавливают вокруг источника тепла на удалении одного – пяти сантиметров от стен. С учетом того, какую из сторон печи необходимо изолировать, изготавливают экраны бокового либо фронтального типа. Есть модели печей, которые изначально имеют защитные кранные кожухи.

Жаростойкий экран для банной печи помогает снизить температуру внешней металлической поверхности до ста градусов и, как следствие, сократить пожаробезопасную дистанцию до полуметра. В этом случае общее расстояние от топки до стен вместе с зазорными участками не будет превышать пятидесяти пяти сантиметров.

В последнее время изготовители предлагают защитные изделия, изготовленные в заводских условиях. Они имеют специальные ножки, фиксирующиеся к поверхности пола болтами, что значительно облегчает процесс установки.

Кирпичные

Кирпичный экран для банной печи закрывает прикрывает боковые поверхности печи, выполняя функции ее внешней обшивки. Печь словно находится в кожухе, выполненном из кирпичной кладки. Во втором варианте экран из кирпича может представлять собой стенку, разделяющую печку и поверхность, способную возгораться.

Кирпичный экран для банной печи

Кладка выполняется из шамотного кирпича, скрепляемого цементным либо глиняным раствором. Рекомендуемая толщина ряда – 12 см (полкирпича), но если материала недостаточно, то можно вести кладку в 6 см. Но здесь необходимо учесть, что теплоизоляционные качества экрана снизятся ровно в два раза.

В щите снизу остается маленькое отверстие для конвекции воздушных потоков между печной и кирпичной стенками. Кроме того, кладка должна превышать поверхность стены минимум на два десятка сантиметров, иногда ее выводят до самого потолка. Лучше всего, если от экрана до стены будет оставлено расстояние в пять – пятнадцать сантиметров, что позволит сократить удаленность печи от стен до 20 – 40 см.

Рекомендации

Для выполнения потребуется:

• мастерок;
• уровень;
• отвес;
• емкость для вымешивания раствора.

Обкладывая железную печь в бане кирпичом, следует придерживаться следующих советов, обеспечивающих долговечность:

1. Толщина шва (0,5) «в четверть кирпича» должна включать армосетку или проволоку 3-4 мм.
2. Следует придерживаться расстояния от кладки до стенки металлической печки для бани – 3-10 см.
3. Завершение укладки каждого ряда нужно сопровождать проверкой вертикальности конструкции отвесом.
4. Ряды укладывают горизонтально по уровню.
5. Излишки раствора снимают мастерком (снаружи и внутри).
6. Если топка оборудована конвекционным кожухом, его снимают.
7. Печки с тонким верхним листом обкладывают так, чтобы присутствовал доступ для его замены в случае прогара.

Способы облицовки кирпичом печи в бане с топкой из предбанника

Существует несколько способов, с помощью которых производиться обкладывание печи кирпичом. Различают четыре основных способа:

• Выкладка сплошной облицовки. При таком способе значительно снижается КПД, за счет полной облицовки металлических частей печи, которые должны отдавать тепло.
• Облицовка-конвектор. Наиболее приемлемый вариант для бани. Обязательно должны быть продухи, уровень расположения которых регулируется в зависимости от имеющейся печи и пожеланий хозяев. Как правило, делается по два продуха снизу и сверху. При таком способе облицовки, не будет теряться тепло, а пар идущий в парилку будет мягкий, не опасный для здоровья.
• Тепловой экран. Задача оградить огненный очаг от возможных предметов возгорания.
• Облицовка в декоративных целях. Такой способ также пожаробезопасен, при этом главной целью является внешний вид. Когда металл, с помощью кирпичной кладки плавно переходит в древесину.

Важным условием становится пожарная безопасность

Зачем обкладывать кирпичом печь в бане

Наружная обкладка металлической печи позволяет нивелировать ряд недостатков, которые возникают при топке бани. А именно:

Насколько быстро металл нагревается, настолько же стремительно он остывает. Чтобы поддерживать необходимую температуру, парильщик вынужден периодически подкидывать дрова. Внешний кирпичный кожух аккумулирует тепло, позволяя ему более равномерно распределяться.
Сильный жар пересушивает воздух, а дополнительный экран этому препятствует

В бане удерживается тот уровень влажности, который позволяет легко дышать в жаркой парилке.
Обжечься можно не только при неосторожном касании раскалённых стенок, но и паром, при попадании на корпус воды. Фартук из кирпича сделает процесс мытья безопаснее.
Обкладка кирпичом служит дополнительной противопожарной защитой и зданию.

Облицованная металлическая печь не только внешне начинает походить на кирпичную. Такая конструкция позволяет совместить достоинства обеих.

Заключение

Термоизоляционное покрытие в бане или сауне – обязательное условие техники безопасности и комфортного пребывания в помещении. В устройстве дополнительной защиты нет необходимости, если имеет место наличие заводского изолятора. Нет нужды в ней и тогда, когда печь выполнена из кирпича – в этом случае защита тоже присутствует по умолчанию.

Вариант изоляции зависит от параметров и расположения печи, а также от персональных предпочтений и финансовых возможностей. Сделать экранирование своими руками несложно – для этого достаточно базовых навыков владения домашним инструментом.
