Как сделать печку для дачи из кирпича своими руками: правила кладки и пошаговая инструкция

Как самостоятельно смешать глиняный раствор

Русская печь своими руками – это красивая аккуратная кладка, которой предшествует труд по замесу раствора. Сооружение русской печи требует примерно 3,5 м3 раствора. Следует заранее подготовить необходимое количество ингредиентов в соответствии с пропорциями их содержания в смеси. Воды понадобится примерно ¼ от объема глины. Например, на 1.1 м3 глины и 2.3 песка нужно 0,27 куба воды.

Тарой для раствора может служить железная бочка или деревянный ящик, обитый жестью. Глину необходимо предварительно замочить в воде на двое суток. После этого можно добавить песок и начать смешивание раствора. Можно это сделать без механического оборудования, перемешивая глину ногами. Для этого понадобятся высокие резиновые сапоги. Мешать смесь следует до тех пор, пока она не станет однородной.

Важно: удалите все камешки и крупные комки из смеси. Ширина швов кладки обычного кирпича 5 мм, шамотного – 3 мм

Крупные включения будут мешать работе.

Монтаж дымоотводной трубы

Как сложить печь с дымоотводной трубой после завершения возведения кирпичных стен? Руководство по возведению печи предусматривает предварительный выбор трубы, которая по типу и функциональным особенностям должна соответствовать конструкции будущей печи. Для облегченной конструкции рекомендуется выбирать небольшую трубу из легкого и жаростойкого материала.

При выборе стоит учитывать подходящую толщину стенок дымоотводной трубы, которая не может быть меньше чем ½ толщины кирпича. Аналогичного размера должен быть и диаметр проходов для дымоотводной трубы.

По длине верхняя часть трубы, расположенная над крышей, не должна быть меньше 55 см. Для обустройства дымоотводного канала применяется соединительный раствор на основе цемента или извести. Глиняно-песчаная смесь не подходит для проведения подобных работ, поскольку под воздействием атмосферных осадков она будет быстро вымываться и образовывать конденсат на внутренних стенках трубы.

Дымоотводная труба с минимальным количеством изгибов должна иметь общую длину не менее 5 метров. Готовая конструкция может оснащаться специальной заслонкой-шибером.

Преимущества и недостатки

С очень давних времен кирпичные печи имеют широкую популярность во многих странах мира, а для русского человека они всегда являлись обязательным элементом собственного дома. Этому обстоятельству способствуют такие их преимущества:

Высокая теплоемкость кирпича. Хорошо протопленная печь длительное время сохраняет тепло после прекращения топки. Даже в суровую зиму можно обеспечить тепло, проводя растопку не более 2-х раз в сутки.
С внешней стороны кирпичная стенка не разогревается до такой степени, чтобы возникал риск получения ожогов.
Кирпичная конструкция не сушит воздух в помещении в отличие от металлических установок.
Достаточно экономичный расход топлива (дров или угля).
Высокая надежность и долговечность при правильной эксплуатации.
Универсальность использования

На кирпичной печи можно нагреть большой объем воды, что особенно важно при обустройстве собственной отопительной системы.
Возможность гармоничного сочетания с интерьером дома. Облицованная печь имеет достаточно привлекательный, особый внешний вид.

Следует отметить и определенные недостатки:

1. Высокая трудоемкость и сложность сооружения.
2. Повышенные затраты на строительство при использовании качественного материала.
3. Необходимость наличия достаточно большой площади для установки.
4. Большая инерционность при протапливании после длительного простоя. Первая протопка требует много времени и повышенного расхода топлива.
5. Достаточно серьезные последствия при ошибочной кладке, нарушении конструкции или неправильной эксплуатации. Серьезные ошибки могут вызвать отравления угарным газом и пожар.

В целом, достоинства кирпичных печей многими поколениями людей оценено по заслугам. При соблюдении всех норм строительства и эксплуатации они будут совершенно безопасны и прослужат много десятилетий.

Укладка кирпича

Виды укладки кирпича и перевязка

На рисунке буквами обозначены:

• укладка кирпича на постель;
• укладка кирпича на ребро (ложок);
• укладка кирпича на тычок;
• правильная перевязка швов.

Также принято различать кладку по толщине, варианты показаны на рисунке.

Толщина кирпичной кладки

На рисунке буквами обозначены:

• кладка в четверть (кирпичи ложатся на ложок);
• кладка в полкирпича (постелью);
• в две четверти (в полкирпича, но кирпичи укладываются на ложок);
• в три четверти (ряд на ложок и ряд на постель);
• в три четверти (ряды ложок и постель чередуются);
• в кирпич.

Кроме приведенных выше вариантов возможны еще и другие, но как понятно толщина кирпича стены определяется размерами кирпича, т. е более подробно:

1. если толщина стены равна ширине ложка или тычка, такая кладка читается в четверть;
2. толщина равна ширине постели — в полкирпича;
3. длине постели — в кирпич.

Дальше идут кратные и составные размеры — в два, три, четыре кирпича, в два кирпича с четвертью или с половиной и т. п.

Также кладку различают по виду швов (надо отметить, при кладке печей стараются добиться их минимального размера буквально в несколько миллиметров, в отличие от обычной кладки). Виды швов приведены на рисунке ниже.

Варианты выполнения швов кладки

На рисунке показаны следующие варианты швов:

• Впустошовку — кладочный раствор не заполняет швы на глубину 5-10 миллиметров. Такие швы используются, если печь будет оштукатуриваться в дальнейшем, тогда часть штукатурного раствора заполняет образовавшиеся пазы и таким образом обеспечивается более крепкое сцепление с поверхностью.
• Вподрезку — шов заполняется полностью, лишний раствор удаляется мастерком (подрезается)
• В выпуклую расшивку — после подрезки специальным инструментом расшивкой шву придается особый профиль с декоративной целью.
• Вогнутая расшивка — то же самое, но профиль не выступает за контур стены, а наоборот углубляется в нее (на фото в начале статьи показан вариант с такими швами)

Расшивка швов специальным инструментом

Теперь, когда мы разобрались с теорией, лучше на примере более подробно разобраться с вопросом — кирпичная отопительная печь порядовка. Для начала можете посмотреть видео в этой статье, затем рассмотрим две конструкции.

Выбор материалов и инструмента

Перед началом строительных работ купите и подготовьте рулетку, уровень, кельму, сито, лопатку. Для возведения основной конструкции обзаведитесь цементом, песком, досками для опалубки, глиной. Остальные строительные и облицовочные материалы закупаются индивидуально, в зависимости от вашего плана, задумки и индивидуальных предпочтений.

Для того чтобы в процессе эксплуатации камин не потрескался, для его сборки приобретается огнеупорный шамотный кирпич, а для сцепления используется глиняный состав.

Для сборки фундамента и печи купите песок, цемент, глину, доски, щебёнку, воду для разведения состава. Саму беседку можно собрать из кирпича, камня, дерева, пластика или металла. Каждый материал имеет ряд своих преимуществ и недостатков, с которыми необходимо ознакомиться перед покупкой.

Беседка из кирпича – это самый дорогой и сложный в реализации вариант. Такое строение отличается большой массой и требует больших денежных сложений для строительства фундамента. Кирпичная веранда отличается надёжностью, долговечностью, огнеупорностью. Из кирпича можно построить изделие любой формы и стиля.

Беседка с камином из дерева будет стоить недорого. Однако для её обслуживания и приведения в годное состояние понадобится уйма времени. Поскольку веранда будет иметь небольшую массу и фундамент, камин потребует дополнительного усиления, в напольное перекрытие, стены и потолок необходимо будет хорошо изолировать огнеупорными материалами.

Отопительная печь из кирпича Сергея Михайлова (чертежи)

Рис. 18. Печь Сергея Михайлова. Расположение всех технологических узлов печи дано с учетом рекомендаций, приводимых в этой главе.
	А. Задвижка общей тяги Б. Плита В. Разрез дымохода (вид спереди) Г. Топочная дверца Д. Выход из топки в первый колодец (хайло) Е. Разрез дымохода (вид сбоку) Ж. Топка И. Плита К. Хайло Л. Разрез топки печи (вид сбоку)

Дело в том, что старший печной мастер должен был «держать в голове» всю печь целиком. Он «видел» все вышестоящие перекрытия, направления, количество будущих дымоходов и т. п. Все это справедливо и сейчас, но только не по отношению к печам с горизонтальным расположением дымовых каналов. Такая печь (рис. 18) не требует каких-то особых навыков в проектировании, потому что все технологические сложности в дымоходной «увязке» размеров печи перемещаются из горизонтальной плоскости в вертикальную.

Печи с горизонтальными колодцами оказались незаслуженно забытыми. Причиной забвения является либо незнание, либо игнорирование законов, описанных мной в главах 28 и 29 этой книги. Бытует мнение, что печи с горизонтальными колодцами якобы быстро забиваются золой, их труднее чистить и т. п. Это абсолютно неверно. Избавиться от этих совершенно ни на чем не основанных предубеждений можно, более детально ознакомившись с указанными выше главами.

Сейчас же я ограничусь только кратким перечислением основных достоинств печи с горизонтальными колодцами: а) не требует точного расчета при разметке первого ряда; б) равномерно прогревается (самые горячие части печи,позволяющие производить интенсивный теплоотбор, находятся внизу, а менее горячие постепенно переходят в верхнюю зону обогреваемого помещения); в) равномерно остывает (тепло из нижних рядов печи постепенно передается верхним рядам. А раз период интенсивной теплоотдачи и остывания печи — это один и тот же период, измеряемый несколькими часам, это еще один плюс печи с горизонтально расположенными дымовыми каналами); г) позволяет совершенно беспроблемно встраивать в печную кладку арочно расположенные сушилки (рис. 19).

Печь рекомендуется класть на шанцевом поде (см. рис. 1 и п. 11 главы 15).

Рис. 19. Печь Сергея Михайлова со встроенной нишей-сушилкой, боковой разрез (пропорции топочной камеры приведены на рис. 18)

А. Задвижка Б. Прочистная дверка В. Сушилка Г. Прочистная дверка Д. Хайло Е. Разрез дымовых колодцев, вид сбоку

Рис. 20. Схема колодцев: летний и зимний варианты, боковой разрез

A. Зимняя задвижка Б. Летняя задвижка В. Хайло

Если заказчик полностью полагался на мой выбор, я всегда отдавал предпочтение печи с горизонтальными колодцами. «Жалобы» на этот тип печей были на удивление однообразны: за всякое лишнее полено, брошенное в горящую топку, приходилось расплачиваться невыносимой жарой в доме.

5. Дымовые колодцы, схема которых представлена на рис. 20, могут пригодиться при кладке отопительно-варочной печи с учетом «летнего варианта».

6. Печь, горизонтальные разрезы которой показаны на рис. 21, позволяла автору этой книги топить ее один раз в сутки даже при наступлении затяжных 35 градусных морозов. При этом температура воздуха в помещении никогда не опускалась ниже +19°.

Особенности этой схемы печи следующие: а) восемь недлинных горизонтальных колодцев; б) максимальная площадь теплоотдачи в нижней части печи (печь рекомендуется класть на шанцевом поде, см.рис. 11, а также п. 11 главы 15); в) значительная теплоемкость; г) дополнительная задвижка с «летним вариантом»; д) горизонтальный выносной «лежак», на котором удобно сушить мокрую обувь, одежду и т. п.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Выбор места установки на даче или участке

Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта

Поэтому важно заранее выбрать для него удобное место

Удобство расположения

Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.

Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.

Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?

Технические требования

Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.

Постоянно влажность приведет к более быстрому разрушению кирпичной кладки

Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.

При размещении мангала на участе нужно помнить, что это источник пожарной опасности

Поэтому рекомендуют следовать правилам безопасности:

• выбирать открытое место;
• расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
• не хранить рядом легко воспламеняющиеся предметы;
• вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.

Покрытие тротуарной плиткой под возведение мангала из кирпича своими руками

Особенности кирпичной печи

• Конструкция печи позволяет создать экономичный отопительный источник тепла для дома, при котором топлива будет использовано небольшое количество, а теплая и комфортная атмосфера в помещении будет всегда.
• Кирпичная печь проста в исполнении. Изучив правила кладки, любой начинающий печник сможет выполнить ее качественно своими руками.
• Возможность вставить внутренний нагреватель для теплоносителя. Водяной бачок, нагреваемый в печи и передающий тепло воде в трубах, наиболее экономичный вариант любого отопления.
• Величественный вид русской печи очень часто используют дизайнеры для создания неповторимого деревенского интерьера. Фото интерьеров с русской печью можно найти в тематических каталогах.
• Эксплуатация печного массива не создает видимых трудностей для начинающих любителей печного отопительного оборудования, простота закладки и растапливания дров не только полезное дело, но еще и пользуется особой популярностью из-за неповторимой атмосферы открытого огня.
• Если правильно выбрать назначение и конструкцию печи, то решается много проблем от подачи тепла до приготовления вкусных блюд.
• Использовать в качестве отопительного материала рекомендуется дрова или уголь. Сжигать в топке различные отходы нельзя, так как современные материалы, пришедшие в негодность, выделяют много вредных смесей для организма человека. Кроме того, эти горючие частицы оседают на стенках дымохода и очень плохо поддаются чистке.

Кладка

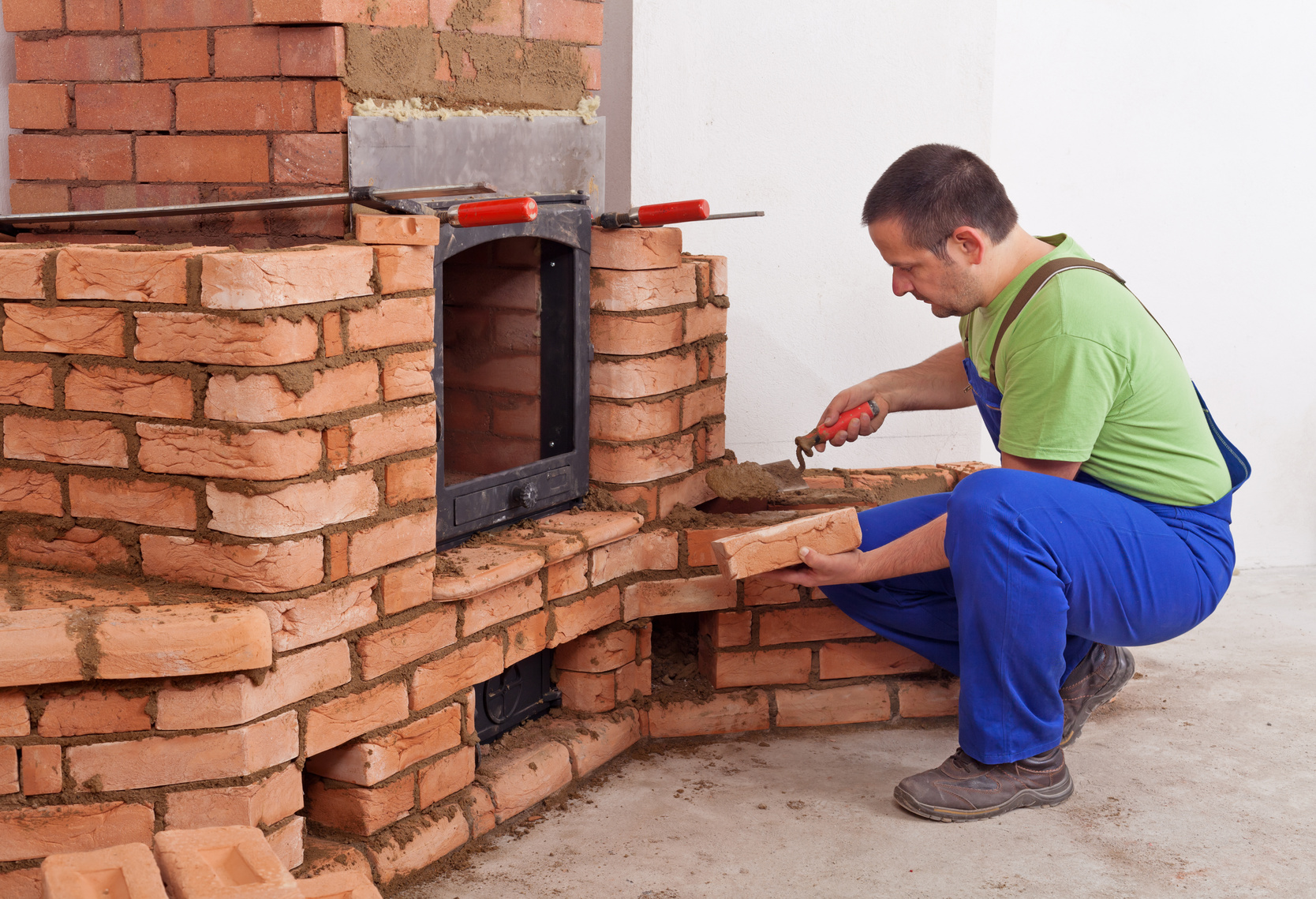

Важный параметр кладки – герметичность. Поэтому русская печь строится только из целых кирпичей, а толщина швов не должна превышать 5 мм.

Обмазка уменьшает теплопроводность печных стен и способствует отложениям на них сажи и копоти. Более того, в процессе эксплуатации глина может отслоиться и забить печные каналы. Применяют три метода кладки:

• «в кирпич» (толщина стенки равна длине кирпича);
• «в полкирпича» (стенка по ширине кирпича);
• «в четверть» (стенка из кирпича, поставленного на ребро).

Внутренние стенки делают толщиной в полкирпича, наружные – в кирпич.

Перевязка швов выполняется путем использования неполноразмерного кирпича или метода тычковой и ложковой кладки, когда кирпич кладут плашмя, следующий слой – тычком наружу. Керамический кирпич «вытягивает» влагу из раствора, поэтому перед укладкой его вымачивают в воде. При строительстве русской печи нужно тщательно удалять излишки раствора, особенно внутри печи.

Мелкий ремонт

Если через трещину выходит дым, это крайне опасно для проживающих в доме

Даже для устранения небольших неисправностей нужна определенная подготовка. В соответствии с планом работ приобретают расходные материалы, проверяют наличие необходимых инструментов и сменных насадок. Рекомендуется сделать общий осмотр для выявления иных недостатков. Следует ознакомиться с технологиями мелкого ремонта печи из кирпича своими руками совместно с методиками распознавания дефектов.

Заделка трещин

Нарушение герметичности сопровождается ощутимым ухудшением состава атмосферы в помещении, характерными следами копоти. Устраняют проблемы следующим образом:

• очищают поврежденный участок, удаляют плохо присоединенные осколки штукатурки, углубляют щели на 1,5-2 см;
• создают рабочий раствор по пропорциям (в частях): песок (10), цемент (1), глина (3);
• смачивают трещину водой, втирают подготовленный раствор;
• выравнивают поверхность.

Для точной локализации повреждений следует предварительно протопить печь. Нужно заранее подготовить соответствующие материалы (инструменты), если предполагается восстановление декоративного покрытия.

Замена подового кирпича

Топка сложена из красного кирпича — это нарушение технологии, нужна замена

Поврежденный элемент конструкции извлекают полностью, удаляют по периметру отверстия старый раствор. Подбирают подходящий кирпич, проверяют соответствие размеров и наличие достаточных промежутков для корректного монтажа. Для укладки пользуются жидким раствором. Его нужно подготовить по аналогии с оригинальной смесью, которая применялась при строительстве печи.

Замена отдельных кирпичей

Обеспечивается соответствие кирпичей и состава строительного раствора компонентам общей конструкции. Одновременно проверяется устойчивость соседних элементов.

Замена колосниковой решётки

Со временем колосники прогорают, поэтому их меняют на цельную решетку

Ремонт кирпичной печи своими руками выполняют с учетом неравномерного расширения отдельных элементов при нагреве. Приобретенный колосник монтируют с зазорами со стороны торцов. По периметру оставляют технологический промежуток (4-6 мм), который заполняют песком. С учетом особенностей определенной конструкции обеспечивают нормальное положение установленной детали, контролируют уклоны.

Перекладка футеровки

В этом случае нужен предварительный демонтаж печи. Далее вынимают кирпичи, удаляют раствор, очищают рабочие поверхности. Восстанавливают кладку по исходным чертежам.

Ремонт борова

По стандартной схеме этот элемент конструкции располагается в чердачном помещении, поэтому до начала работ нужно обеспечить хорошее освещение. При проверке особо внимательно проверяют Г-образный переход в горизонтальный участок. Если обнаружены крупные трещины (1,5-2 см), мелкий ремонт не подойдет. В этой ситуации выполняется перекладка соответствующей части либо всего борова.

Дверь можно поставить с жаропрочным стеклом, чтобы наблюдать пламя

Замена или крепление топочной дверки

Алгоритм действий:

• полностью демонтируют крепежные элементы;
• очищают рабочую зону;
• с применением электродрели сверлят отверстия;
• устанавливают держатели из проволоки, дверцу;
• выступающие части проволочных фиксаторов сгибают в швы, чтобы обеспечить углубление в структуру строительной конструкции на 1,5-2,5 см.

Какие материалы используются для кладки кирпичной печи

Подготовка к строительству печи — мероприятие хлопотное, но приятное. Вам нужно будет определиться с тем, из какого материала вы будете складывать печь, какой раствор использовать, какие дверцы и иные элементы приобрести.

Сначала нужно решить какой кирпич будет использоваться. Его существует несколько видов:

• Керамический — самый распространенный и популярный материал для кладки печи.
• Силикатный — сорт кирпича, который категорически непригоден для строительства печей.
• Огнеупорный — хорошо подходит для сооружения печей. Чаще всего ими прокладывают топку кирпичной печи и камины. Могут быть тугоплавкие, шамотные и иные.

Следующим делом нужно определиться с раствором. Чаще всего в этих целях используют глину. Для керамического кирпича — красную, для огнеупорного — специальную шамотную глину. Приобрести уже готовые смеси можно в строительных магазинах и развести по инструкции.

Некоторые мастера печных дел до сих пор готовят растворы для кладки своими руками. Для этого они смешивают речной песок фракции один-полтора миллиметра, глину и воду. Пропорция песка и глины — 2,5 к 1.

Из дополнительных принадлежностей покупаются колосники (специальные решетки, которые в будущем расположатся между топкой и поддувалом); дверцы для топки и поддувала, сажечистки, задвижки и заслонки.

Для возведения вашей печи будут нужны следующие инструменты:

• отвес;
• измерительная лента;
• кельма;
• шпатели разного размера;
• метаба;
• проволока;
• уровень;
• металлические отрезки;
• тары для растворов.

Подготовительные работы

Перед началом работ необходимо определиться, где будет располагаться отопительное сооружение. От выбора местоположения зависят его конфигурация и размеры.

При планировании следует помнить, что дымоход не должен находиться вблизи стропильных перекрытий — ближе, чем на 15 сантиметров. В противном случае могут возникнуть неприятности.

Для неопытных печников: рекомендуется вначале сложить макет вашей будущей печи из кирпичей без раствора. Это позволит вам вовремя заметить недочеты конструкции и исправить их.

Важным элементом любой печи является ее фундамент. По площади он должен быть больше самой печи. Основу также необходимо обеспечить предварительной гидроизоляцией.

Делаем фундамент для печки

Фундамент можно сделать из любого кирпича, некоторые печники используют для его изготовления щебенку.

Наиболее долговечной будет та печь, фундамент которой заложили вместе с домом, в котором она располагается. Стоит отметить, что обе основы закладываются отдельно друг друга. В противном случае осадка стен здания повлечет нарушение геометрии отопительного прибора, повредит его целостность.

Если же печка будет строиться в уже готовом доме, то придется преодолеть несколько трудностей. Если внутри помещения обустроены деревянные полы, то на месте стройки их демонтируют. Возможный отступ от внешних контуров будущей печи — 15 сантиметров.

Роется котлован для фундамента. Его глубина зависит от климатических условий и уровня промерзания почвы. Для средних широт России оптимальной будет глубина в 0,8 метра. Дно ямы покрывают слоем песка высотой в 15 сантиметров. Поверх насыпается 15-сантиметровый слой щебенки. Оба слоя нужно тщательно утрамбовать.
Следующим этапом в углы будущей печки втыкают деревянные колья, на них крепят обрешетину. Получается своеобразная опалубка для фундамента. Ее стены стыки необходимо покрыть полиэтиленом для того, чтобы цемент не утекал в щели.
Переходим к заливке фундамента. Бетонный раствор мешают из цемента марки М-400, песка и щебня

Важно не переборщить с водой, по консистенции жидкий бетон должен иметь среднюю текучесть. В противном случае прочность фундамента будет меньше.
Смесь заливают в опалубку, уплотняют и выравнивают поверхность правилом.

Через несколько часов после начального схватывания, опалубку укутывают пленкой. Необходимо дождаться полного высыхания бетонного раствора, это занимает несколько недель.
