Схема подключения двухконтурного котла

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Обвязка двухконтурного котла отопления

Естественная циркуляция прекращается, как только агрегат теплоноситель выходит из строя. Соответственно, каждый раз, при отключении котла, требуется какое-то время, чтобы возобновить теплопередачу. С другой стороны, в таком случае вы не зависите от электричества, перебои которого в нашей стране, особенно на праздники, встречаются достаточно часто.

Для одноэтажных зданий используют однотрубную схему, именуемую в народе «Ленинградка». Радиаторы монтируются параллельно, дабы не рассекать трубы подачи теплоносителей. Каждый из приборов оснащается кранами Маевского, позволяющими стравливать воздух и исключающими избыточное давление. Также необходимо устанавливать балансировочные дросселя.

Подключение происходит диагональным или ближним методом. Двухконтурные котлы в зданиях с более чем 2-мя этажами следует монтировать с использованием двухтрубной схемы. Подающую трубу ставят под чердак или потолок на последнем этаже, а затем вертикально спускают к первому. К ней уже подключают радиаторы, и по такой магистрали уже охлаждённая вода будет возвращаться к котлу.

Источник

Выбор теплоносителя

Если залить в контур некачественный теплоноситель, то оборудование прослужит не так долго, как могло бы. Поэтому перед тем как заполнить систему отопления в частном доме нужно выбрать подходящий для вашей ситуации теплоноситель. Варианта всего два – это вода или незамерзающая жидкость. В доме, где вы живете постоянно лучше отдать предпочтение воде, так как с ней меньше проблем, особенно, если она дистиллированная. В такой воде почти нет примесей солей и металлов, которые негативно влияют на все элементы контура обогрева.

Незамерзающая жидкость при минусовых температурах загусает. Ее используют тогда, когда отопление работает время от времени. Характеристики незамерзающей жидкости накладывают некоторые ограничения:

• высокая степень текучести – утечка может появиться там, где вода не просочилась бы;
• нельзя перегревать – при нагреве до 95 градусов распадается на кислоту и другие элементы;
• если жидкость загусла, то нагрев должен быть плавным;
• у незамерзайки есть ресурс (зависит от производителя, в среднем 2 сезона).

Если выполнить утепление брусового дома Пеноплексом, то дерево не будет дышать и очень быстро сгниет.

Антифриз нельзя использовать, если у вас установлен двухконтурный котел. Жидкость способна просачиваться сквозь защитные прокладки, поэтому бывает, что из крана горячей воды льется подкрашенная вода. В любом случае нужно заливать в систему только неядовитый антифриз на основе пропиленгликоля. Ведь есть и антифриз на основе этиленгликоля – это автомобильный тосол. Его тоже некоторые заливают в систему отопления, но мы не рекомендуем этого делать.

Как устанавливать двухконтурный газовый котёл в частном доме

• 03 мая/
• admin /
• popecham

Разновидности газового оборудования Двухконтурный газовый котел отопления в частном доме станет не только залогом поступления тепла, но и пользования горячей водой. Различают два основных типа этого оборудования: проточный котел и с бойлером. Схема их функционирования базируется на количестве используемой горячей воды.

Удобство двухконтурного котла заключается в быстром нагреве воды. Например, за минуту такой котел нагревает 6 л воды до 37 градусов.

Монтаж проточного газового котла осуществляется, когда расход воды, нагретой до 30ºС, не превышает 15 л/мин. Котел, оснащенный встроенным бойлером, обеспечивает постоянное наличие горячей воды в размере минимум 50 л.

Система отопления.

В зависимости от способа отвода сгорающего газа двухконтурный котел может быть:

• дымоходным (вывод продуктов сгорания в трубу);
• конденсационным (удаление конденсата в герметичный дымоход);
• турбированным (в дымоходе используется вентилятор).

Также существует подразделение котлов на напольные и настенные изделия. Многие отдают предпочтение последним. Во-первых, применение настенного газового котла считается более удобным как в частном доме, так и в квартире. Он может подключаться к термостатам. Во-вторых, котел оборудован всеми элементами системы отопления:

• расширительным баком;
• топкой;
• насосом для циркуляции воздуха;
• защитной арматурой;
• электронным блоком управления.

Основными преимуществами использования настенного котла отопления являются:

• экономичность потребления топлива;
• простота монтажа (благодаря небольшой массе и компактности) и обслуживания;
• бесшумная работа (достигается за счет гидравлической системы);
• возможность соединения с другими внешними устройствами;
• монтаж в любом месте дома или за го пределами.

Общие правила установки газовых котлов

В зависимости от модели котла применяются разные технологии монтажа, но общие правила сохраняются для любого газового оборудования.

Котельная в частном доме

Правило первое. Отопительные установки относятся к оборудованию повышенной опасности, поэтому рекомендуется проводить их монтаж в отельном помещении (котельной). В случаях с маломощными бытовыми котлами допускается их установка в любых хозяйственных помещениях, но при монтаже одного или нескольких котлов суммарной мощности более 60 кВт необходима отдельная комната.

Правило второе. В большинстве случаев разработка плана установки отопительного оборудования возлагается на проектный отдел газового хозяйства, контролирующего эксплуатацию котлов и разрешающего подачу газа на него. Поэтому установка осуществляется только после получения схемы монтажа и документированных условий подвода газа.

Безусловно, собственник устанавливаемого газового котла может высказывать свои пожелания по его расположению оборудования, но ответственное решение, выдвижение условий к помещению и составление плана подключения оборудования возлагается на газовую службу. Это делается исходя из того, что существует целый ряд ограничений по монтажу котлов: минимальный объем помещения и высота потолков, вентиляция, освещение, относительное между собой расположение всех элементов отопительной системы.

Правило третье

Правильная установка газового котла выполняется в соответствии с инструкцией-описанием его паспорта, причем особое внимание уделяется расположению аппарат относительно стен и системе отведения отработанных газов

Напольные котлы монтируются только на несгораемой поверхности пола (плитка, бетон, металл) значительно больших размеров, чем габариты котла, а настенные агрегаты должны сохранять дистанционный зазор и иметь тепловой экран на стене.

Правило четвертое. Схема расположения всего газового оборудования в помещении должна обеспечивать минимальное расстояние между ними в 0,5 м, при этом должен сохраняться легкий доступ к горелкам для их обслуживания и изъятия на ремонт.

Каждый газовый аппарат должен иметь отдельный от общей магистрали газопровод с запорным краном, который выполняется только из металлической трубы и его скрытый монтаж не допускается. В местах прохождения газопровода через стены, труба прокладывается с закладными стальными гильзами.

Правило пятое. Соединение котла с коммуникациями осуществляется за счет резьбовых соединений, а подключение его к электросети должно иметь систему защиты от перепада напряжения и короткого замыкания.

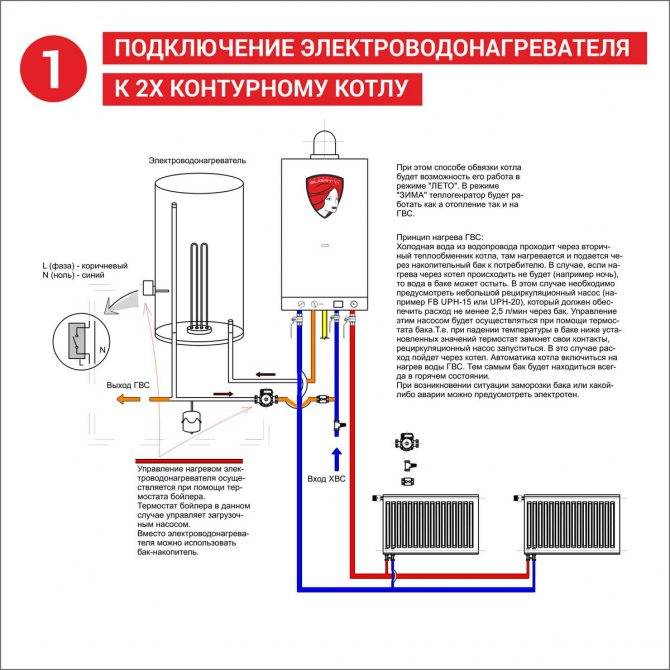

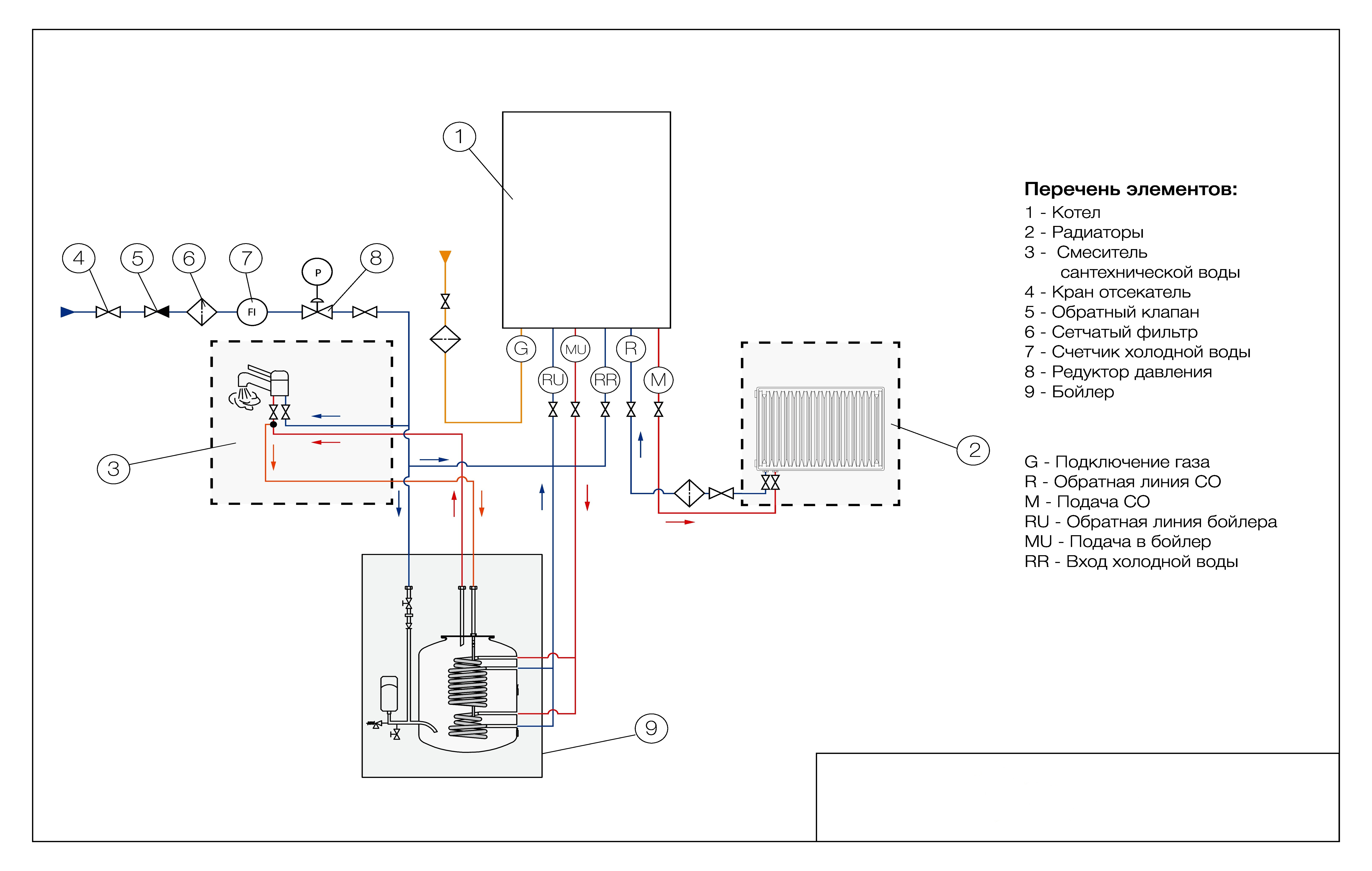

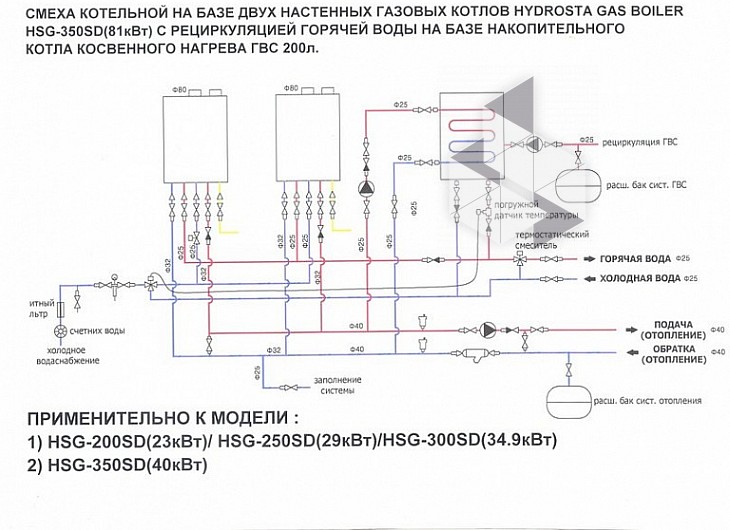

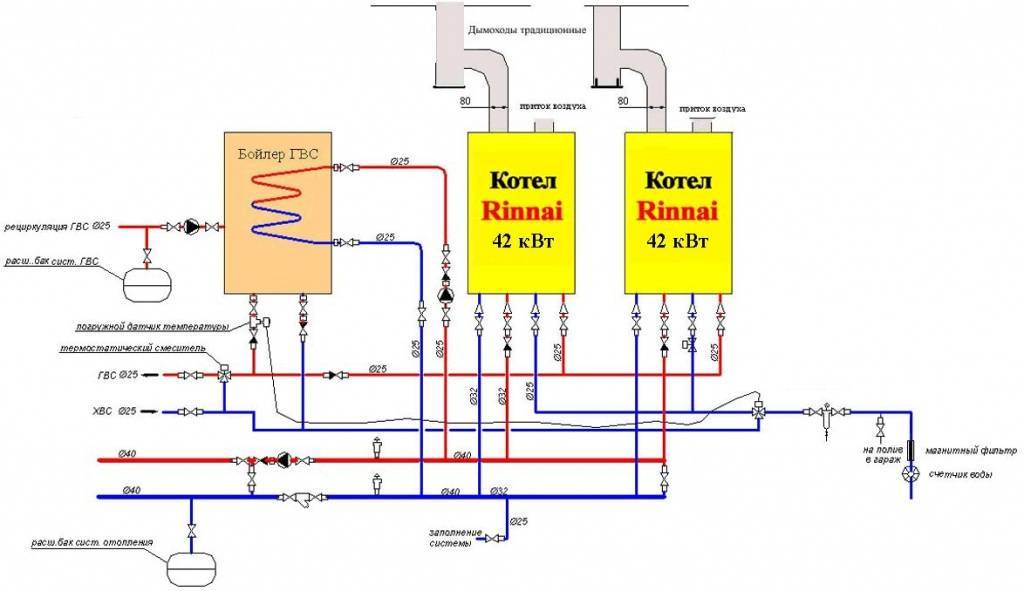

Подключение двухконтурного котла одновременно с бойлером

При необходимость бойлер может выполнять функцию накопительного бака котла, в котором будет находиться нагретая жидкость. Это обеспечить  уменьшение нагрузки на  критическую точку и постоянное поддержание заданной системой температуры. Можно сказать, что схема подключения настенного двухконтурного, которая подразумевает  подсоединение газового оборудования не может быть универсальной. Наиболее популярные типы  подключение котла к системе отопления схема мы рассмотрели, поэтому ниже стоит выяснить, что именно требуется для  установки трубных конструкций и вспомогательного оборудования.

Как подключить полотенцесушитель?

От того, насколько правильно будет установлен полотенцесушитель, зависит и его корректная работа, комфортный микроклимат и дизайн ванной комнаты.

В зависимости от состояния подводящей трубы и наличия навыков, все это может продлиться несколько часов или же затянуться, как минимум на день.

Как подключить полотенцесушитель лесенка

Любителям классики и того что попроще, не стоит заморачиваться и приобрести хромированный змеевик или П-образный полотенцесушитель, однако уникальности с таким решением ждать не стоит. Самый модный тренд, в котором одновременно сочетаются функциональность и изысканность, модель лесенка.

Здесь также очень много вариантов исполнения, от простых односекционных, до имеющих несколько секций, с возможностью поворота, монтируемых не только на стену, но и на пол и множество других.

Наиболее простые модели могут не потребовать вносить изменения в трубную разводку, но большинство лесенок, и особенно дизайнерские изделия, подразумевают нестандартную подводку и расстояние между входным и выходным фланцами.

Патрубки подведенные от стояка к месту подключения полотенцесушителя, должны размещаться точно напротив входящего и выходящего фланцев, при этом допускается лишь незначительная погрешность на высоту гребня резьбы.

Увеличение этого допуска возможно в том случае, если трубопровод выполнен из современных пластиковых труб, обладающих значительной гибкостью, без ущерба прочности. Подключение выполняется через шаровые краны, на входе и выходе полотенцесушителя.

Как подключить полотенцесушитель к стояку

Подключение полотенцесушителя осуществляется только после отключения подачи воды. Далее, в трубу выполняют врезку тройников. Если стояк выполнен из черного металла, то заодно меняют и его, предпочтительнее всего на пластиковую трубу, из-за удобства эксплуатации.

Не придется менять стояки из нержавейки, однако врезку в металл осуществлять значительно сложнее, из-за его жесткости.

Оптимальнее всего, с помощью обычной сварки установить металлические отводы, а к месту подключения полотенцесушителя уже вести пластиковый трубопровод, что позволяет избежать необходимости точно замерять соответствие между фланцами прибора и водопровода.

Очень важно, чтобы полотенцесушитель работал параллельно стояку, то есть при необходимости, можно было перекрыть подачу воды на него, без остановки стояка. Игнорирование этого условия, а иногда хозяева при ремонте, специально вырезают участок на стояке между тройниками, может привести к прорыву, из-за значительно возросшего давления и гидравлических ударов

Игнорирование этого условия, а иногда хозяева при ремонте, специально вырезают участок на стояке между тройниками, может привести к прорыву, из-за значительно возросшего давления и гидравлических ударов.

Такой вариант подключения может выполняться только в том случае, если это предусмотрено схемой водо-, или теплоснабжения здания.

Если до этого полотенцесушитель питался от трубы ГВС, то к ней же должно быть выполнено и новое подключение, при этом допускается переход с питания от отопительной системы к ГВС, но не наоборот, ввиду разницы нормативных условий эксплуатации.

Как подключить полотенцесушитель к котлу

Когда в доме или квартире оборудована автономная система отопления, то возникает вопрос: «Каким же образом подключить полотенцесушитель?»

В настоящее время, все большее количество, не только владельцев частных домов, но и квартир выбирают именно этот вид отопления, из-за его гибкости и удобства.

Как правило, используются двухконтурные котлы, выполняющие отдельно подогрев для системы горячего водоснабжения и отопления, и здесь, подключение полотенцесушителя может быть выполнено по трем схемам:

• к системе горячего водоснабжения;
• к системе отопления;
• смешанное подключение.

Дело в том, что контур подогрева воды работает исключительно, когда идет ее отбор из системы, то есть, по принципу газовой колонки. Котел автоматически перестает подогревать воду в отопительном контуре и переходит в режим подачи горячей воды.

Подключенный только к горячему водоснабжению прибор, быстро остынет, после окончания отбора, а питаясь от отопительного контура, он постоянно будет излучать тепло.

В то же время, не следует забывать, что отопление на лето отключается, поэтому наибольшее распространение получила именно последняя схема.

Подсоединение котла к источникам питания

Схема подключения одноконтурного газового котла к отоплению и бойлеру косвенного нагрева. Помещение должно иметь сквозную продушину.

Это их основное отличие от турбированных котлов с коаксиальным дымоходом. Работает с любыми типами радиаторов отопления и любыми котлами. В завершение установите трубу, посредством которой будет осуществляться подводка газа к отопительному агрегату, и приступайте к устройству дымохода.

Счетчик воды

См. также: Как посчитать смету на электромонтажные работы образец

T — специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата. Составной частью проекта дома, является инженерная часть.

Обвязка котла. Это обусловлено тем, что часть важных узлов обвязки насос, расширительный бак, группа безопасности входит в состав устройства на газе. Зафиксируйте имеющиеся элементы крепления в горизонтальном положении и отметьте место устройства будущего дымохода. А вот донагрев этого бойлера будет занимать 40 — 50 минут.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Но если вы живете в доме постоянно и не отключаете котел в морозы, то имеет смысл использовать в качестве теплоносителя воду.

Надеемся, что изложенные сведения помогут вам правильно выбрать оборудование, а также смонтировать и запустить его в соответствии с требованиями проверяющих организаций. Зато проточная разновидность проще в реализации.
Схема подключения двухконтурного котла

1 Основные этапы

Схема подключения двухконтурного газового котла к отопительной системе довольно сложная и подразумевает наличие определенных навыков. Котельное оборудование ежегодно становится все более эффективным и безопасным, при этом усложняются настройки и автоматические системы. Сегодня наибольшее распространение имеют двухконтурные котлы, не только отапливающие дом, но и греющие воду для бытовых нужд.

Производители разрабатывают инструкции, в которых объясняется, как подключить газовый котел к системе отопления. Невзирая на сложности, понять этапы монтажа и включить оборудование можно самостоятельно. Это намного дешевле, так как услуги специалистов стоят довольно дорого.

Чтобы понять, как подключить котел отопления своими руками, можно весь процесс разбить на ряд этапов:

• установка агрегата (либо крепеж на стенку, если это настенная модель);
• подключение водного контура;
• подсоединение к водоснабжению;
• присоединение к газопроводу и электричеству;
• пусконаладочные мероприятия.

Прежде чем начать рассматривать схему подключения котла к системе отопления, надо купить все требуемые материалы, выяснить, какими трубами подсоединять котел и определить, к какому виду относится оборудование:

1. 1. Одноконтурный котел. Используется лишь для отопительного контура и оборудован одним теплообменником.
2. 2. Двухконтурный котел. Имеет два теплообменника: в первом циркулирует тепловой носитель для водного контура отопления, другой решает вопрос горячего водоснабжения.

Самые простые в установке настенные аппараты. Они имеют малые габариты и полностью укомплектованы для монтажа. На сегодняшний день для безопасной работы большинство газовых устройств оборудуются датчиками, сигнализирующими о поломках в системе. Это дает возможность своевременно устранить мелкие неисправности и избежать серьезного ремонта всей системы.

Подключение коммуникаций

Подсоединение котлоагрегата к газовой магистрали осуществляется исключительно работниками соответствующей службы. Ваша задача — приобретение газового фильтра и счетчика.

Не менее важным этапом является подключение агрегата к дымоходу, так как надлежащая работа оборудования зависит от наличия и силы естественной тяги.

Существует ряд правил:

• Выполняется или врезка в вертикальную шахту, или присоединение к вертикальному дымоходу на высоте 5-6 м.
• При монтаже горизонтального участка из нескольких элементов они должны входить друг в друга по направлению движения продуктов горения.
• Места соединений с вертикальным каналом тщательно герметизируются специальными материалами.

Схема монтажа двухконтурного газового котла к стене

Напольные модели котлов рекомендуется снабжать обычными дымоходами, выведенными за пределы крыши. Только вертикальной конструкции под силу справиться с огромным количеством продуктов горения, которое вырабатывает агрегат большой мощности. Идеальным считается дымоход с минимальным количеством отводов и поворотов, выступающий за пределы кровли на 50 см и более.

Учитывая, что электроприводы, приборы автоматизации, циркуляционный насос питаются электричеством, необходимо позаботиться о присоединении газового котла к электрической сети.

Важно подвести электричество в топочную и оборудовать несколько розеток, учитывая требования:

• Розетки следует заземлить.
• Розетки должны быть расположены вдали от предохранительного клапана и запорной арматуры.
• Изоляция проводов выполняется с учетом инструкции по эксплуатации прибора отопления.
• Месторасположение розеток должно исключать провисание проводов, свисание шнуров, их касание приборов и горячих поверхностей.

Также рекомендуется купить источник бесперебойного питания. Подключив его к котлу, удастся минимизировать урон от скачков напряжения и отключений.

Источник бесперебойного питания для двухконтурного газового котла

Выбирая комнату для месторасположения двухконтурного газового котла, учитывайте требования к помещению:

• Наличие действующей вентиляции.
• Присутствие окна с возможностью открывания в любой момент времени.
• В комнате должны быть проведены необходимые трубопроводы для подключения котла. На газовой трубе должен быть счетчик.

После подключения настройкой газового двухконтурного котлоагрегата должен заниматься опытный мастер.

Специалист выполнит ряд мероприятий:

• Опрессовка котла.
• Проверка блоков управления и безопасности.
• Настройка оптимального режима работы и обучение пользователя.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

• монтаж агрегата (или крепление на стену, если это настенный вариант);
• работы по подсоединению водяного отопительного контура;
• подключение к водоснабжению (двухконтурных отопительных агрегатов);
• подключение к газопроводу;
• пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.
