Расширительный бак для системы отопления

Как правильно установить расширительный бачок

Если установить расширительный бачок меньшего объёма, то это может привести к неправильной работе всей системы или, даже, к аварийным ситуациям. При установке экспанзомата большего объёма, на работе системы это не скажется, но будет удорожание стоимости системы в целом.

Установка расширительного бачка меньшей вместительности может привести к неправильной работе всей системы или, даже, к аварийным ситуациям: разрыв трубопроводов или теплообменника. При установке экспанзомата большего объема, на работу системы это не повлияет, но будет удорожание стоимости оборудования в целом.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт Общий вид сзади Вид сверху Вид снизу Все объемы Увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C — Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  — Основные элементы бака — корпус из высококачественной стали, эластичная мембрана из каучука.  — Давление в воздушной полости для баков от 8 до 150 литров — 1,5 бара, от 200 до 10 000 литров — бара.  — Теплоноситель в системе отопления — вода с содержанием гликоля не выше 50%.  — Расширительные баки комплектуются сменной мембраной.  — Температурный режим работы — от -10 °С до +100 °С  — Срок службы — 100 000 циклов.  — Цвет корпуса — красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.	В наличиина складе
Мембранный бак для отопления Wester WRV8	1 391,00		Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00		Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00		Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00		Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00		Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00		Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00		Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00		Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00		Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00		Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00		Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00		Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00		Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00		Купить Мембранный бак для отопления Wester WRV1000

Пример расчета

Пример ниже показывает, как выбрать расширительный бак для отопления коттеджа со следующими параметрами:

• площадь общая – 180 м кв.;
• количество этажей – 3;
• высота потолков – 2,5 м;
• теплоноситель – вода с добавлением этиленгликоля 20%;
• рабочее давление – 2,5 атм;
• максимальная температура – не более +80С.

Расчет объема расширительного бака:

• устанавливают суммарную высоту отапливаемых помещений: 3*2,5 = 7,5 м;
• компенсирующее давление составит: Дб = 7,5*0,1 = 0,75 атм;
• определяют эффективность: Э = (2,5-0,75)/(2,5+1) = 0,5;
• для отопления такого здания понадобится котел мощностью 18 кВт (один кВт на каждые 10 кв. м площади);
• без точного измерения можно установить приблизительное количество теплоносителя следующим образом: 18*15=270;
• подставив значения в формулу, вычисляют объем расширительного бака для отопления: О = (270*0,0349)/0,5 = 18,846 л.

Далее подберем подходящую модель в списке актуальных предложений. Необходимо приобрести бак с запасом по емкости, чтобы исключить проблемы в процессе эксплуатации.

Расчетным параметрам, например, соответствует Reflex NG 25 со следующими характеристиками:

• объем бачка – 25 л;
• способ монтажа – настенный;
• максимальное давление – 6 атм;
• температура теплоносителя – не более +120 С;
• соединительные размеры подводки – 3⁄4 дюйма;
• диаметр х высота – 28 х 50 см;
• вес пустого изделия – 4 кг.

Аналогичным образом приобретают расширительный бак водоснабжения: выбор, установка соответствуют приведенным выше рекомендациям. Главное отличие – использование в транспортной системе только чистой воды, чтобы бак для водоснабжения был подобран корректно.

Следует использовать в ходе вычислений необходимые коэффициенты расширения. В формулах учитывают емкость транспортной системы и котла.

Вместе с тем повышают прочность, чтобы исключить повреждение гидроударами. Серийные изделия способны выдержать увеличение напора до 10-12 атм.

Подбор расширительного бака для ГВС выполняют одновременно с запорными устройствами, манометрами, другими сопутствующими деталями.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений. При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Устройство и функции расширительного мембранного бака системы отопления

Базовый мембранный бак для отопления имеет довольно сложную конструкцию. Если обычный экспанзомат открытого типа собственник может самостоятельно изготовить, используя в работе сварочный аппарат, болгарку и листовой металл, то расширительный мембранный бак для отопления зачастую приобретают в готовом виде в магазине. Это может быть бак расширительный для отопления Reflex, характеризующийся достойными потребительскими характеристиками, или экспанзомат от другого проверенного производителя, параметры работы которого удовлетворяют требованиям контура. Про выбор контура и монтаж отопления в частном доме можно прочитать здесь.

Традиционно мембранный расширительный бак системы отопления цена которого составляет около ста долларов для модели емкостью 80 литров имеет следующую конструкцию:

• стальной корпус;
• мембрана, разделяющая экспанзомат на две части;
• штуцер (используется для закачки воздуха под давлением);
• фланец (применяется для подсоединения магистрали подачи теплоносителя к корпусу гидрофора).

При должном уровне эксплуатации и правильном подборе, расширительный бак отопления прослужит в системе довольно долгий период времени. Однако в случае поломки, баки расширительные мембранные для систем отопления подлежат ремонту лишь в том случае, если они оснащены сменной мембраной. Таким образом, по параметру ремонтопригодности их превосходит открытый расширительный бак для отопления, ведь его в случае протечки можно быстро запаять и восстановить.

Однако по функциональности, бачок расширительный для отопления открытого типа купить который можно в специализированном магазине, уступает мембранному экспанзомату. В контуре мембранный бак для отопления принцип работы которого состоит в компенсации теплового расширения воды, выполняет следующие функции:

1. защита контура от гидроударов;
2. предотвращение протечек радиаторов, трубопроводов и соединений в результате скачков давления;
3. обеспечение долговечности отопительных приборов;
4. регулирование давления теплоносителя в системе;
5. сброс воздуха;
6. способствование бесперебойной и надежной работе котла.

Расчет объема расширительного бака для отопления

Основная формула, по которой можно рассчитать необходимый объем расширительного бака, выглядит так:

V = (VL x E) / D, где

VL – суммарная емкость системы отопления, включающая в себя объем котла, всех аккумуляторов тепла (конвекторов, радиаторов и пр.) и трубопровода;

• Е – коэффициент расширения рабочей жидкости (теплоносителя);
• D – эффективность расширительного бака (мембранного).

Последний параметр зависит от двух величин – давления:

• PV — максимального рабочего в системе;
• PS — зарядки мембранного бачка.

Для коттеджей принято считать достаточным PV = 2,5 бар.

PS должно равняться статическому давлению отопительной системы и принимается 0,5 бар = 5 м.

Пример расчета

В качестве примера рассмотрим систему отопления коттеджа площадью 300 кв. м. для обеспечения автономного отопления установлен котел мощностью 30 кВт. Кроме того, задействован теплоаккумулятор объемом 1000 литров. Высота системы составляет 5 метров.

Сначала рассчитаем общий объем теплоносителя:

VL = 30 х 15 + 1000 = 1450 (литров), где

• 30 – мощность котла, кВт;
• 15 – удельный объем теплоносителя на 1 кВт мощности котла, литры;
• 1000 – объем аккумулирующей емкости.

Далее переходим к расчету эффективности мембранного бака:

D = (PV – PS) / (PV + 1)

• PV = 2.5 бар;
• PS = 0.5 бар.

Следовательно, D = (2.5 – 0.5) / (2.5 + 1) = 0.57

Теперь можно определить объем бака:

V = 1450 х 0,04 / 0,57 = 101,75 (литра), где

0,04 – коэффициент расширения теплоносителя (в нашем случае это – вода без добавления гликоля).

Производители выпускают расширительные баки определенного размерного ряда, поэтому далеко не всегда есть возможность купить емкость, объем которой равен расчетному.

В таких случаях результат расчета необходимо округлять в большую сторону. В нашем случае ближайшее стандартное значение будет 110 литров. Именно такой бак и надо покупать.

Какой объем расширительного бака выбрать

После выбора типа расширительного бака и места его установки важно определить необходимый объем. Рассчитать его можно более сложным, профессиональным методом, и способом попроще

Разумеется, более сложный метод даст и более точный результат.

1. Профессиональный расчет на то и профессиональный: делают его специалисты-инженеры при помощи специального программного обеспечения. При расчете они учитывают все факторы, влияющие на стабильность функционирования системы отопления. Результат точен и надежен, но сам процесс расчетов займет немало времени. Однако, установка расширительного бака и монтаж системы отопления в целом – решение на десятилетия, поэтому трижды подумайте, уместно ли пытаться сэкономить деньги и время в данном случае.
2. Самостоятельный расчет при помощи специального калькулятора. Такой калькулятор вы без труда найдете в интернете. Если вы представляете себе, как функционирует ваша отопительная система и какими характеристиками обладает, то сможете внести ряд параметров в соответствующие поля и получить расчет нужного вам объема расширительной емкости. Конечно, такой подход несколько упрощен, и применять его можно лишь в отношении индивидуальных систем отопления. Чтобы получить максимально точный результат, произведите расчет на онлайн-калькуляторах разных сайтов.
3. Приблизительный расчет, название которого говорит само за себя. Позволяет примерно прикинуть необходимый вам объем расширительного бака, и использовать данный подход можно лишь на стадии планирования бюджета и общего монтажа системы, но никак не перед покупкой конкретной емкости. Для получения примерного результата, следует умножить весь объем воды отопительной системы на 0,8. Например, на 100 л жидкости необходим бак объемом 8 л. Можно считать и по-другому: 15% от общего объема воды и должны составлять объем вашей емкости.
4. Расчет по формулам можно сделать и самостоятельно, если вы уверены в своей внимательности. Малейшая неточность кардинально повлияет на результат, поэтому беритесь за дело только при должном опыте технических расчетов. Соответствующие формулы вы легко найдете на специализированных порталах. Необходимый объем вычисляется с учетом типа и характеристик жидкости, объема системы отопления, давления и ряда других параметров. Чтобы результат максимально соответствовал действительности, воспользуйтесь разными формулами, а затем сравните полученные цифры. Если они примерно одинаковы, высока вероятность, что ваши расчеты произведены верно и дали точный результат.

Правильный выбор — гарантия надежности и безаварийности конструкции

Надежность и безопасность автономного отопления в частном доме полностью зависят от правильного выбора элементов, из которых оно состоит. Для домов с малой площадью часто используется открытый тип (без насоса). Для больших строений — закрытый тип (с циркуляционным насосом). Вертикальная или горизонтальная установка зависит от ориентировочного места монтажа.

Обязательна проверка выбранного мембранника на соответствие требованиям качества и безопасности.

Прилагаемые документы должны содержать: инструкцию производителя по установке и эксплуатации, информацию о пройденных заводских испытаниях, сертификат соответствия, талон на обслуживание (гарантия).

В технической документации изготовителя указаны ограничения по эксплуатации — допустимые величины давления, требования к составу и свойствам теплоносителя, диапазон используемых температур. В обязательном порядке указываются материалы изготовления фланца, корпуса расширительного бака, мембраны, а также тип детали (заменяемая или постоянная) и размеры.

Проверка рабочих характеристик происходит при отключенном комплексе, слитом теплоносителе и нулевых значениях давления котла. Тестовый запуск контура с расширительным баком правильнее поручить профессионалу, который даст грамотную консультацию по особенностям использования и дальнейшей безаварийной эксплуатации.

Способы расчета расширительного бака для отопления

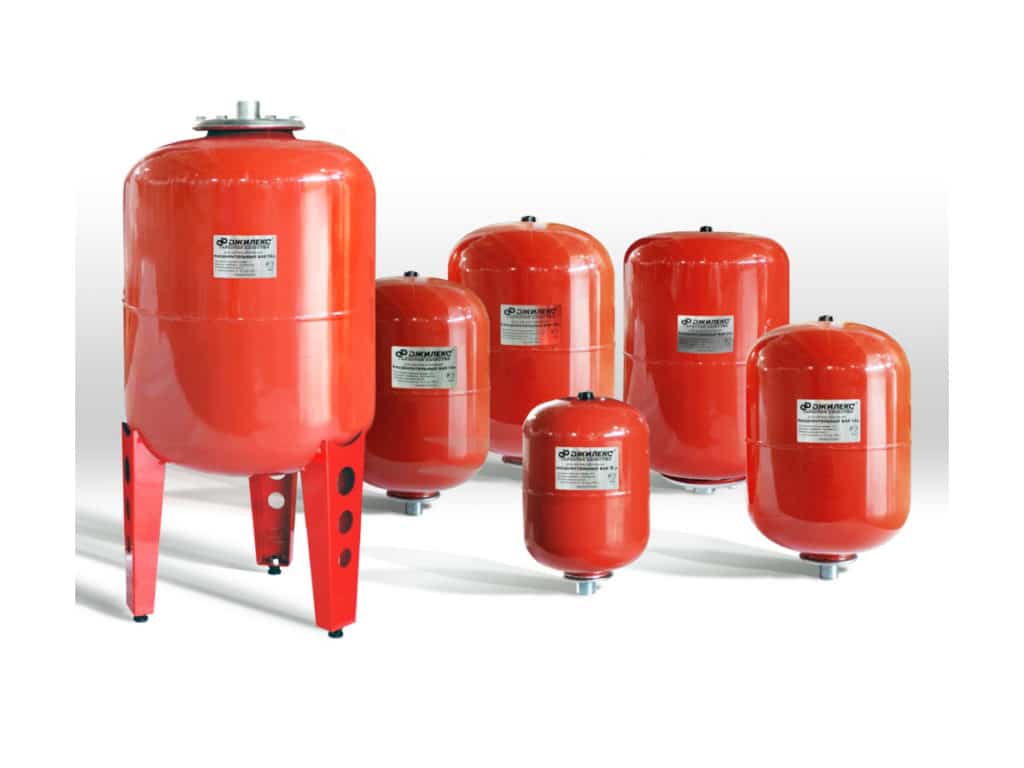

Расширительные баки для системы отопления

Как рассчитать объем расширительного бака? Существует способ общего подбора – объем мембранного сосуда подбирают из расчета 10% от общего внутреннего объема всего отопительного комплекса.

Чаще используют точный расчет по формулам. Его под силу провести любому человеку с помощью калькулятора. Объем расширительного бака для отопления рассчитывается по формуле:

А = ВхС/К, где В – объем теплоносителя; С – показатель теплового расширения теплоносителя; К – показатель эффективности мембранного бака.

Расчет объема теплоносителя производят тремя методами:

• Геометрический – по внутреннему объему отопительных приборов, котла и трубопроводов;
• При заполнении системы – по прибору учета или сложением при ручном заполнении;
• Обобщенный метод – на 1 кВт тепловой мощности котла принимается 15 литров в объеме системы.

Обобщенный метод имеет уточненную модификацию в зависимости от типа приборов отопления. При использовании радиаторов количество воды в них составляет в среднем 11 литров, в конвекторах – 7 литров, в контуре теплого пола – до 18 литров. Объем теплообменника указан в паспорте оборудования, количество воды в трубопроводах можно определить, посчитав их протяженность и внутренний объем. Эти показатели суммируются (котел, трубы, приборы) – результат составляет общий объем комплекса отопления.

После расчета объема системы производится по следующей формуле:

К = (ДМ – ДБ)/(ДМ+1), где ДБ – максимальное давление теплоносителя, обычно принимается равным давлению срабатывания предохранительного клана на группе безопасности (3 атм.); ДБ – установленное давление воздуха в воздушной камере расширительного бака.

Показатель теплового расширения воды составляет 4% при нагреве до 95 градусов Цельсия. В случае наличия в составе теплоносителя незамерзающих фракций показатель увеличивается в зависимости от процентного содержания добавок. При 10% добавки в общем объеме показатель воды 4% умножают на поправочный коэффициент 1.1, при 30% – на 1.3 и так далее.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендации специалистов

Расширительный бак закрытого типа необязательно устанавливать в наивысшей точке системы.

Главное преимущество мембранных компенсаторов как раз и заключается в возможности его размещения в месте, наиболее удобном для монтажа и эксплуатации.

Маленькие бачки объемом 20-25 литров устанавливают обычно в системы с циркуляционным насосом, мощность которого составляет 1,2 кВт. Увеличения емкости до 20-60 литров приведет к увеличению мощности насоса до 2,0 кВт.

В продаже есть компенсирующие устройства объемом 100-200 литров. Помимо их прямого назначения они могут играть роль накопительного резервуара для теплой воды. Правда, использовать их в таком ключе можно лишь в случае отключения основного источника ГВС на короткий срок.

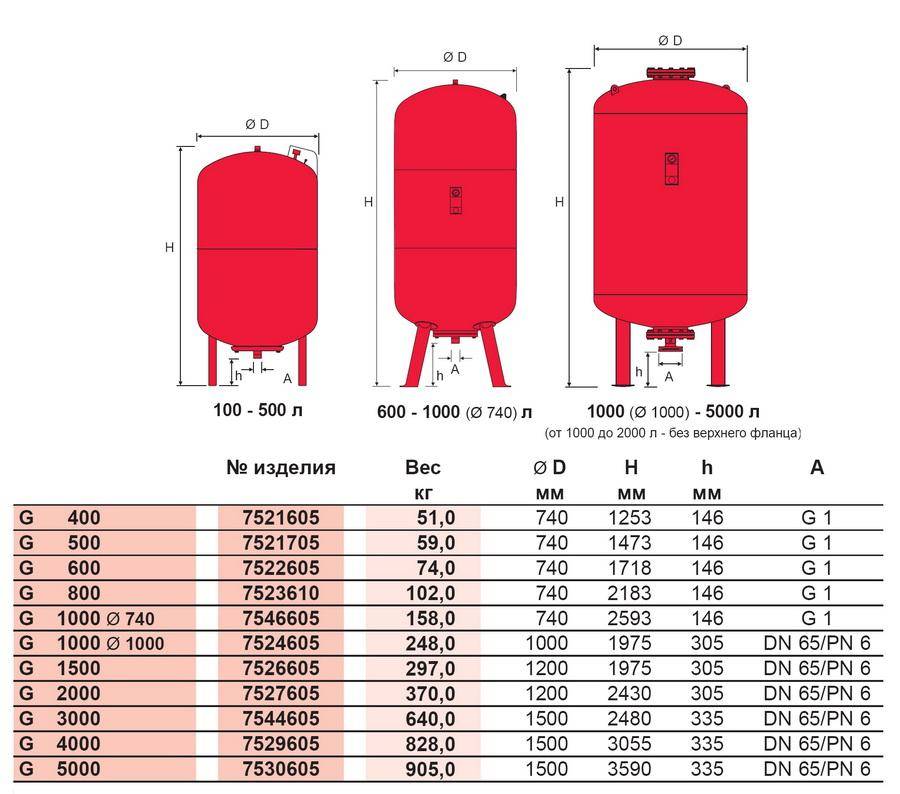

Типоразмеры расширительных баков занимают довольно широкий диапазон. Среди них попадаются модели с габаритами настолько большими, что стандартные дверные проемы не позволяют внести их внутрь помещения. В такой ситуации лучше одну огромную емкость заменить на несколько маленьких. Главное, чтобы их суммарный объем равнялся расчетному.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

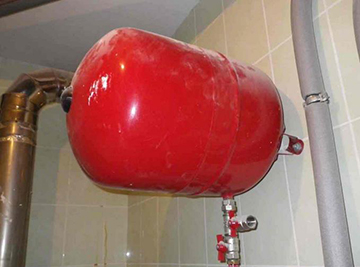

Расширительную емкость устанавливают рядом с котлом отопления

Как настроить работу герметичного расширительного бака

Чтобы система работала исправно, необходимо правильно ее настроить.

1. Прежде всего, найдите в инструкции к емкости показатель давления, которое необходимо поддерживать в баке – данный параметр зависит от рабочего давления нагревательной системы.
2. Например, искомый показатель – 2 атмосферы в случае нагретой жидкости. То есть, после расширения вода выталкивается в емкость с силой, равной 2 атмосферам. Если давление в баке выше, мембрана не будет растягиваться, и вся вода не вытесняется, после чего произойдет аварийный выброс воды через специальный клапан или воздухоотводчик.
3. Если давление в баке намного меньше, теплоноситель спокойно попадает в резервуар, растянет мембрану, а когда остынет, не будет вытеснен обратно в трубу.
4. Давление в емкости должно быть на 0,2 меньше, чем рабочее давление контура отопления.

Чтобы откачать воздух и получить искомый показатель давления, сделайте следующее:

• перекройте кран, чтобы бак не сообщался с контуром отопления;
• снимите емкость;
• слейте воду путем накачивания воздуха через ниппель;
• спустите из камеры весь воздух;
• накачайте давление, которое необходимо для работы конкретной системы, сделать это можно обычным насосом;
• установите емкость на место.

А чтобы проверить работоспособность бака после монтажа, включите котел, не открывая вентиль, и наблюдайте за показателями манометра. Когда стрелка дойдет до 1, откройте доступ воды в бак. Если затем давление снизится до 0,1 атмосферы, вы все сделали правильно, и система функционирует как надо.

Выбор мембранного расширителя

Какую разновидность выбрать (открытого или закрытого типа)

Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.

Рассмотрим отличия и определимся с рациональным выбором.

Расширительный бак с мембраной (закрытый)

При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.

Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.

Открытый расширительный бак

Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.

Открытые баки используют редко из-за недостатков:

• массивная конструкция;
• создаются благоприятные условия для процесса коррозии;
• нельзя использовать при высоком давлении.

Как определить необходимый объем расширительного бака

Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.

Способ 1

Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.

Способ 2

Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:

 V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.

Где:

V – количество жидкости в системе;

Bt – коэффициент, учитывающий расширение воды при изменении температуры;

P min – исходное значение давления;

P max – разрешенное давление. Используется при расчете предохранительного клапана;

Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:

Образец расчета:

Количество воды в установке 800 литров;

Bt для воды с температурой 85 градусов составляет 0,034;

Исходное давление – 1,5;

Предельное давление – 5.0;

Величину коэффициента заполнения находим по таблице – 0.58

Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.

Полученный результат умножают на коэффициент резерва равный 1,25.

Полный объем: 67*1,25 = 83,75 л.

Выбираем бак, который по объему близок этому значению.

Допускается пользоваться таблицами. В качестве теплоносителя – вода.

В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта

Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака

Способ 3

Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.

Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.

Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.

Как определить диаметр трубы, идущей к расширительному баку

Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:

Выводы и полезное видео по теме

Скачки давления в отопительной системе с двухконтурным котлом:

Почему падает давление в отопительной системе:

Причины роста давления в отопительном контуре:

Нестабильность напора в системе отопления возникает в связи с ее неправильным подключением, несоблюдением эксплуатационных правил, использованием неисправных устройств.

Понимание причин падения и повышения давления в газовом котле помогает правильно обслуживать систему, но это еще не повод самостоятельно вмешиваться в работу оборудования. За помощью лучше обратиться к мастеру из газовой службы, поставляющей голубое топливо.

Другие способы устранения неполадок

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

1. Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
2. Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
3. Поврежден корпус, выполняют восстановление целостности в сервисном центре.
4. Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
5. Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
6. Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
7. Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.
