Акт заземления газового котла кто выдает?

Как сделать в частном доме самому. Правила и схема действий

Согласно ПУЭ, чтобы сделать заземление посредством розетки напрямую самому, ее необходимо подключать по схеме не к щитовой, а непосредственно к контуру.

Одно из основных требований к заземляющему контуру – сопротивление системы в целом не должно превышать 4 Ом. Для этого нужно грамотно соединить контур с силовым щитком с помощью проводника, сделанного из меди. Одна его сторона крепится к цоколю дома, а другая – к нулю на щите.

Фото 2. Готовый комплект для заземления настенного газового котла со всеми необходимыми комплектующими.

Для самостоятельного внедрения заземляющего устройства, можно воспользоваться следующими способами:

• Купить готовый комплект для заземления газового котла. В его состав входят все необходимые комплектующие. Монтаж проходит довольно быстро и не отнимает много времени. Вам понадобится небольшой участок площадью 0,5х0,5 м 2 . Заземление можно проводить в подвальных помещениях или в нескольких метрах от самого дома.
• Самостоятельно изготовить заземлитель. Для этого понадобится сварочный аппарат и стальной уголок. Созданную конструкцию, в виде треугольника или перевернутой буквы Ш, вкапывают в землю на глубину больше 1 метра.

Справка! Перед началом работы необходимо провести независимый внешний контур заземления недалеко от дома.

Инструменты и материалы

Процесс делается благодаря таким инструментам:

• Металлический уголок (размером 50х50х5 мм). Домовый контур заземления является равносторонним треугольником, в углы которого вбиваются металлические заземлители.
• Стальная лента шириной 40 мм и толщиной 4 мм. Для того чтобы состыковать уголки между собой применяют металлическую ленту.
• Металлическая проволока катанка диаметром 8–10 мм. Она укладывается в траншее и приподнимается над уровнем отмостки на 50 сантиметров.

Как заземлить контур: процесс работы

Для правильного и эффективного заземления газового котла необходимо изготовить внешний контур.

Процесс изготовления контура:

• Делается разметка на расстоянии одного метра от дома. Рисуется равносторонний треугольник со сторонами по 2 м.
• По нарисованным линиям выкапывается траншея 50 см глубиной и 40 см шириной.
• Далее следует соединение с домом при помощи траншеи такого же размера.
• Буром делаются глубокие шурфы.
• В шурфы вставляют заземлители. Расстояние до дна траншеи должно составлять около 15 см.
• Соединяют заземлители между собой с помощью полосок металла 40х4 мм.
• Кладут металлическую полоску в траншею, ведущую к дому.
• Приваривают полоску металла к цоколю с помощью металлического стержня.

Внимание! Такое оборудование системы заземления возможно только при наличии достаточного количества земли возле дома. Если заземлить котел с помощью треугольного контура нельзя, применяют линейное заземление

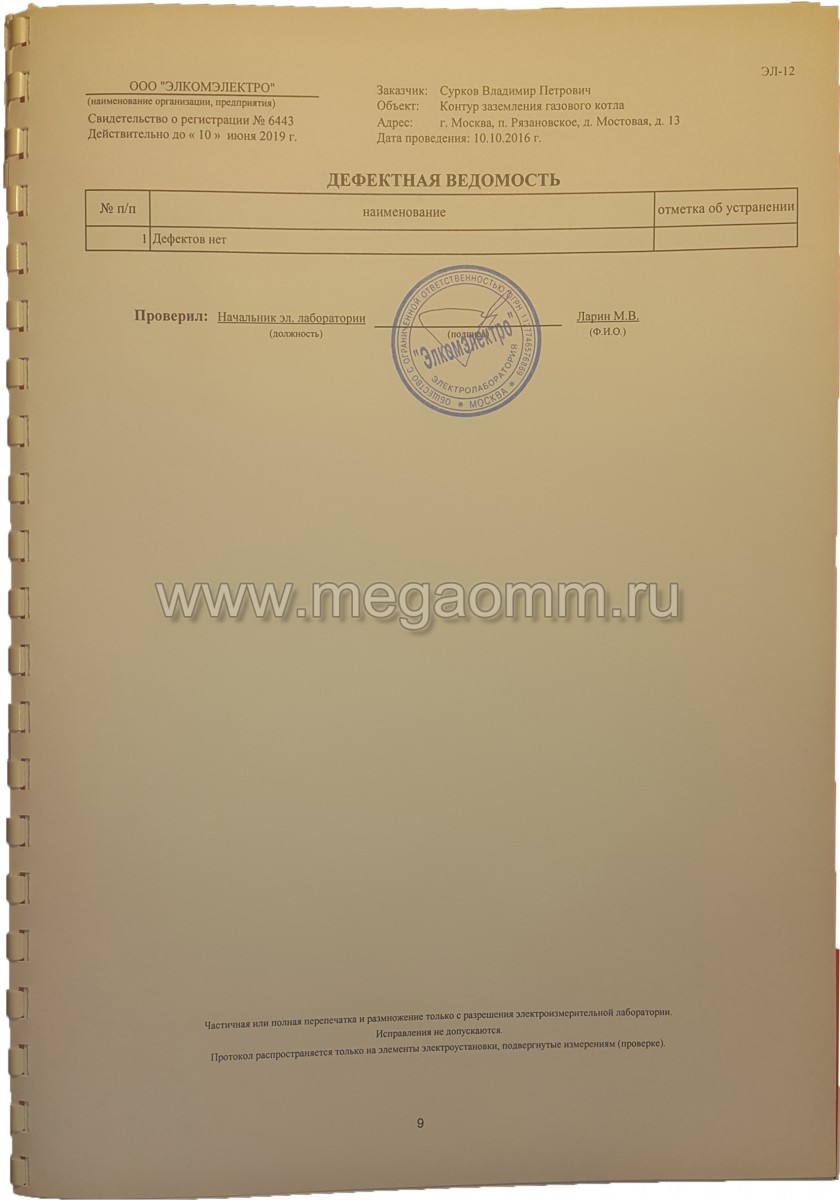

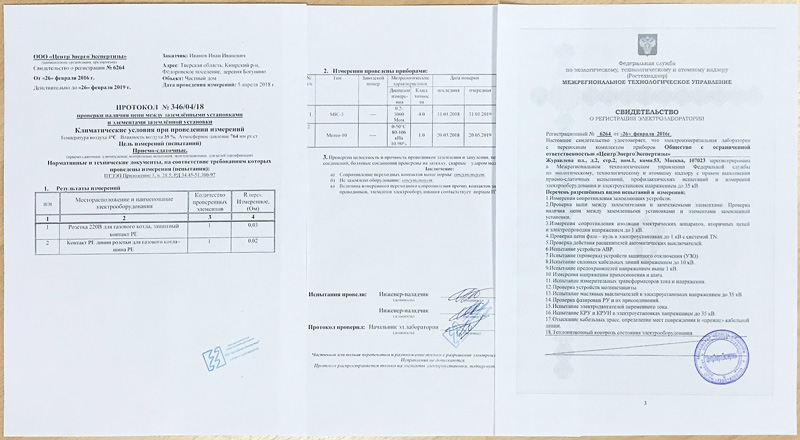

Акт на заземление газового котла по форме протокола ЭЛ-8

Газовый котел или иное газовое оборудование, как и автомобиль, являются источниками повышенной опасности. Для него в большинстве случаев критично правильное подключение нуля и фазы питающей сети.

Также нужно, чтобы было правильно выведено заземление металлических частей, произведено выравнивание потенциалов. Нередко возникают проблемы со статическим электричеством внутри газовых трубопроводов.

Неверно подключенные приборы способы унести людские жизни. Достаточно одной икры для того, чтобы произошло непоправимое. Вот почему здесь так строго контролируются допуски и нормы. На электромонтеров при подключении котла ложится большая ответственность.

Также встречаются ситуации, когда подключение газового котла к электросети производится собственными силами, частным лицом

При этом особенно важно подтверждение соответствия проведенных работ требованиям безопасности

О приборе для проверки

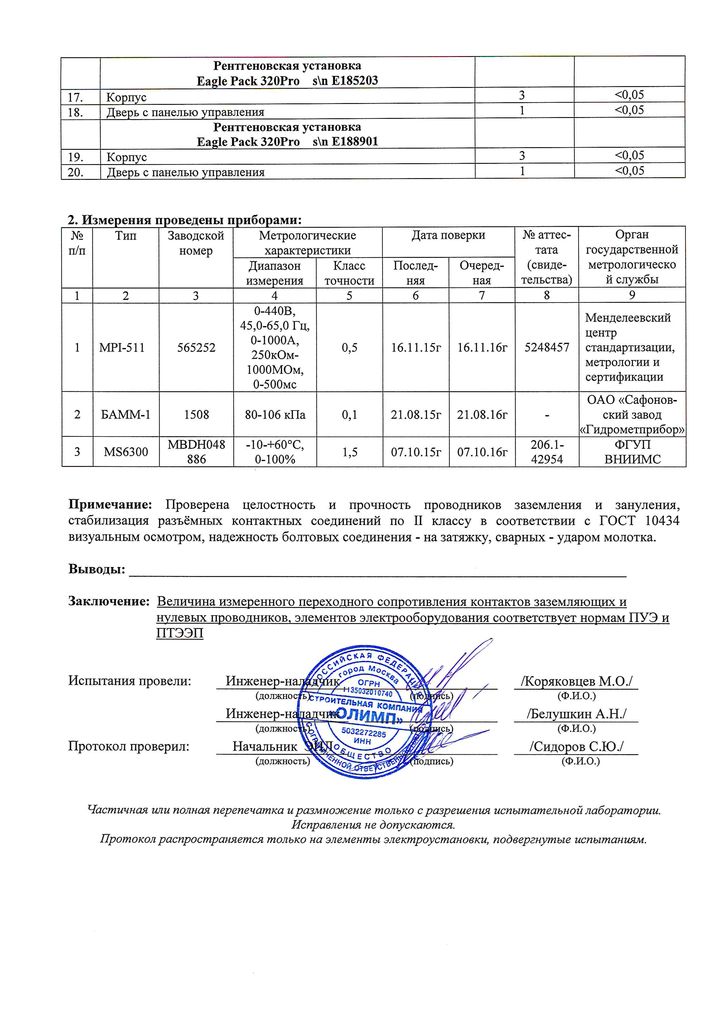

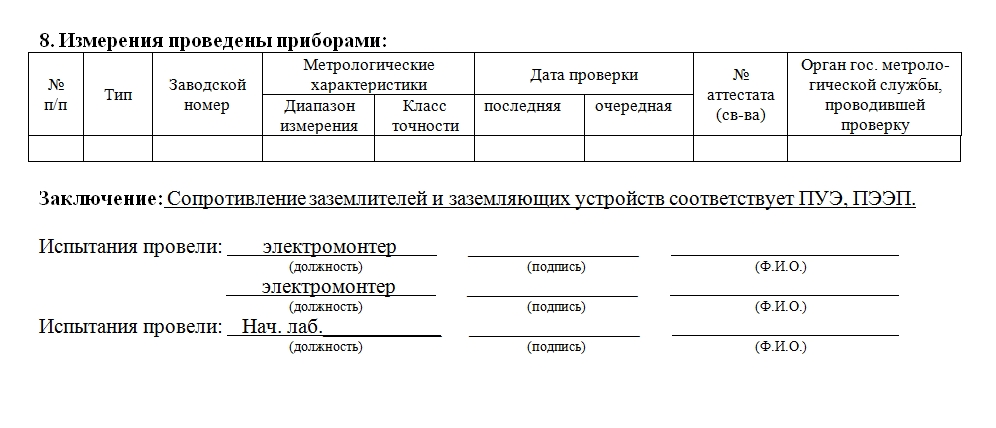

После результатов измерений следует подробное описание прибора, которым эти измерения проводились. Они также оформляются в виде таблицы. Последняя имеет следующие столбцы:

• номер порядковый;
• тип устройства;
• его заводской номер;
• класс точности;
• диапазон измерения;
• когда проводилась проверка функциональности прибора (как очередная, так и внеочередная);
• номер его аттестата или свидетельства;
• название органа государственной метеорологической службы, который проводил проверку надежности.

Ответственность за заполнение последней таблицы ложится на организацию, которая производит проверку. Одновременно может проводиться исследование нескольких контуров заземления. Но в большинстве случаев бывает задействован один.

Для чего нужно заземление?

Очевидно, что газовый котел не относится к категории электроприборов. Однако в ходе функционирования он собирает статику на своей металлической обшивке.

Со временем это становится причиной образования сильного поля, что может привести в негодность элементы, которые предназначены для управления котлом.

Чаще всего от этого страдает электронная плата, которая отвечает за регулировку функций агрегата.

Чтобы понять, для чего нужно заземление газового котла, достаточно представить его схему. Устройство монтируется на пол либо устанавливается на стену, что не проводит электрический ток. Трубы здесь выполняются из пропилена.

Совершенно очевидно, что накапливаемое статическое электричество стремится куда-то уйти. Поэтому для него не находится иного варианта, как замкнуться на радиаторе.

Как только наступают сильные холода, а на котле устанавливается повышенная температура, вода перестает справляться с отводом повышенного заряда. При этом эксплуатация котла становится небезопасной.

Причина остановки котлов, что функционируют без заземления

Для чего нужно заземление? Все достаточно просто. Статический заряд, который скапливается на металлических элементах агрегата, создает магнитное поле.

Последнее воздействует на электронную схему котла, в которой происходит своеобразная неразбериха. Платы теряют сигнал, оборудование начинает выводить на дисплей ошибочные данные, которые не соответствуют реальному, очевидному положению дел.

Попытки пользователя изменить ситуацию путем регулировки настроек лишь вызывают дополнительные сложности.

Правильный выбор заземлителя

Заземлители для частного дома бывают естественными и искусственными. Как естественный можно выбрать имеющийся громоотвод или другие металлические изделия, контактирующие с грунтом. Кроме железных громоотводов, подойдут железобетонные конструкции.

Важно, чтобы такой громоотвод или другой тип заземлителя имели два и больше контакта с котлом. Трубопроводы, наполненные горючими жидкостями, применять как подобные устройства строго воспрещается

Не подойдут трубы отопления, канализации.

Искусственные устройства — уголок из железа, стальные трубы, полосы, выполненные для системы намеренно, закрепленные внутри земли. Некоторые частные дома оснащены заземляющей шиной, при наличии которой все работы сильно упрощаются.

Заземлители можно сделать самостоятельно или приобрести систему готовой (последний вариант дороже). Электроды контура делают из материала с диаметром два дюйма или уголка с сечением пятьдесят сантиметров квадратных, длина — более двух метров.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

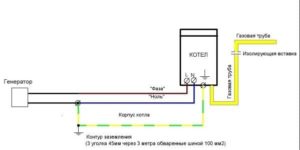

Как самостоятельно заземлить газовый котел

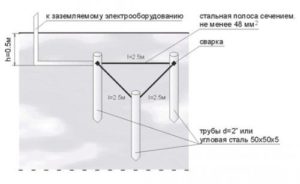

Проект схемы готовится перед монтажом.

В документе может быть использована как форма треугольника, представленного в статье, так и фигуры с большим количеством сторон. Главное — не меньше двух.

Чем больше сторон и электродов, тем ниже окажется сопротивление.

В готовые комплекты для заземления схема обычно уже включена.

Нормы

Чтобы исключить аварийные ситуации, следует соблюдать ряд требований к заземлению. ПЭУ устанавливает, что сопротивление у контура должно быть не более 10 Ом в обычном грунте и >50 Ом в сухом песчаном.

Сечение для провода, соединяющего щит с контуром, допускается следующее:

• медный провод — не менее 10 кв. мм;
• алюминиевый — 16 кв. мм;
• стальной — 75 кв. мм.

Инструменты и материалы

Чтобы установить систему заземления, понадобятся следующие материалы:

• электроды, а именно: металлический уголок размерами 5х5 см либо строительная арматура диаметром не менее 16 кв. миллиметров;
• металлические пластины толщиной не менее 40 см, ширина — 4 см;
• болтовой соединитель.

Для работы с этими материалами понадобятся инструменты:

• сварочный аппарат, если пластины не будут крепиться болтами;
• лопата для рытья траншеи;
• кувалда или перфоратор;
• болгарка, чтобы отрезать лишние куски металла.

Справка! Вместо сварочного аппарата, можно использовать дрель со свёрлами по металлу и закреплять пластины на болты.

Процесс заземления газового котла в доме:

1. Выберите подходящий заземлитель. Допускается выбор между искусственным и естественным заземлителем.
2. Затем следует выбрать подходящее место, где будет проводиться монтаж. В земле необходимо выкопать три траншеи для контура заземления, глубиной около 50 см, длиной не менее 120 см каждая.
3. Должен получиться треугольник, в углы которого вбиваются электроды. Если грунт твёрдый, можно просверлить отверстия мотобуром.Верхняя часть электрода должна лежать ниже глубины промерзания почты — в среднем, 70 сантиметров.
4. Затем соединить электроды между собой металлическими пластинами. Некоторые комплекты связываются сваркой, другие — болтами. Толщина пластины — не менее 40 см, ширина — 4 см.
5. Пластина от треугольника выводится к дому. К пластине приваривается болтовой соединитель, к которому прикручивается заземляющий провод, идущий к щиту.
6. Контур заземления зарывается в землю.

Зачем нужно заземлять

Заземление газового котла в любом частном доме осуществляется по разным причинам. Специалисты всегда говорят о том, что отказываться от него опасно для жилья. Существуют веские основания, которые следует указать, разъяснив человеку, какой смысл в производимых работах:

• поломка автоматики;
• взрывоопасность.

При установке электрокотла применение заземляющих элементов остается обязательным, а вот для газовых котлов люди не всегда используют их. Это распространенная ошибка.

Поломка автоматики

Заземление газового котла остается обязательным для защиты автоматики, которая управляет и свободно поддерживает постоянную температуру или отключает систему при появлении протечки. Ее замена обойдется недешево, а в некоторых моделях это вообще невозможно сделать.

Автоматика ломается в случае резкого скачка в электросети. Заземление котла избавляет от подобных проблем, поэтому можно быть уверенным в защите от неожиданного повреждения. Сегодня профессионалы при установке выполняют необходимые работы, чтобы исключить «пробивание».

Взрывоопасность

Взрывоопасность современных установок нужно учитывать всегда. Конструкторы стараются использовать максимум защитных средств, но неожиданности устранить невозможно. Наиболее распространенной проблемой становится незначительная протечка, возле которой даже маленькая искра приводит к пожару.

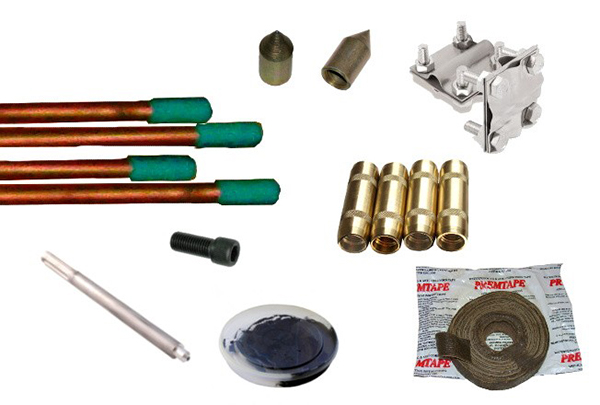

Как сделать модульно штыревое заземление

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков. Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер

Показатели с таким грунтом первоначально могут быть в идеале

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

Производители заземлений рекомендуют для этого дела инструменты с ударом от 20 Джоулей и выше.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Здесь действует правило – чем тяжелее идет штырь, тем лучше будет сопротивление.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

Заземление газового котла в частном доме

Как уже говорилось выше, сам процесс монтажа не очень сложный. При этом здесь бы хотелось выделить один важный момент. Газовый котел, согласно действующим в настоящее время правилам, обязательно должен быть заземлен. Данное требование актуально как для квартиры, так и для частного дома.

Котел нуждается в обязательном заземлении в силу того, что на его корпусе постоянно скапливается статическое напряжение. Это, во-первых, чревато возгоранием. По сути, данная причина и является главным аргументом в пользу необходимости заземления котла. Во-вторых, статическое напряжение вполне может спровоцировать сбой в работе автоматики, или вообще вывести ее из строя. Электроника очень чувствительна к скачкам напряжения, а замена сгоревшей платы выльется вам в кругленькую сумму.

Следует отметить, что к газовому котлу предъявляют более строгие требования, нежели к обычным бытовым приборам. Поэтому если вы решили сделать это самостоятельно, не забывайте, что все должно соответствовать действующим нормам. Наиболее оптимальный вариант – купить уже готовый комплект, и установить его самому. Ничего особо сложного здесь нет. В частности, для установки понадобится небольшой участок размерами примерно 50 на 50 сантиметров, например, на прилегающей к дому территории, или в подвальном помещении. Впрочем, имея навыки работы со сварочным аппаратом и инструментами для резки металла, заземлительное устройство можно изготовить самостоятельно. Для этого нам понадобится стальные уголок и полоса, из которого необходимо будет сделать конструкцию определенной формы.

Предварительно нам стоит определиться с заземлителем – электродом, который непосредственно соприкасается с грунтом. Они бывают 2-х типов:

• естественные;
• искусственные.

Естественными заземлителями являются металлические конструкции, которые погружены в грунт. При этом согласно действующим правилам они должны иметь не менее 2-х контактов с котельным оборудованием и проводниками. Кроме того, следует учитывать, что в качестве естественных заземлителей нельзя использовать трубопроводы, в нутрии которых находится горючая или взрывоопасная жидкость. Это еще не все ограничения. Здесь также запрещается использовать отопительные и канализационные трубы, или металл, покрытый защитным антикоррозийным веществом. Искусственные – это заземлители, которые были специально для этого изготовлены – металлические трубы, уголки или полосы. Для того чтобы защититься от коррозии, рекомендовано использовать оцинкованные электроды. Впрочем, по мнению ряда специалистов, наиболее оптимальное покрытие здесь – медь.

Теперь давайте непосредственно рассмотрим, как самостоятельно заземлить котел. Предварительно здесь нужно создать независимый внешний контур – это делается неподалеку от здания. Работа не требует какой-то квалификации, хотя потрудиться все же придется. Итак, на расстоянии не более чем 1 метр от стены дома делаем предварительную разметку – треугольник. Длина каждой из его сторон – 2 метра. Далее копаем по данной разметке траншею глубиной 50 и шириной 40 сантиметров. Это еще не все. Треугольник нужно соединить точно такой же траншей и со зданием.

Далее нам понадобится мотобур. С его помощью выполняются глубокие шурфы в верхней части траншеи. Затем в эти отверстия следует вложить заземлители. Здесь подойдет, например, стальной 3-метровый уголок 60 на 70 миллиметров

При их установке нужно соблюдать одно важное правило. В частности, они должны выступать над дном траншеи примерно на 15 сантиметров

Естественно, небольшие отклонения в ту или иную сторону вполне допустимы. Далее соединяем уголки с помощью металлической полосы 40 на 4 миллиметра. Для этого нам понадобится сварочный аппарат. Кроме того, такую же полосу нужно проложить по ранее выкопанной траншее к зданию, и поднять ее над уровнем отмостки приблизительно на полметра.

Теперь здесь осталось сделать лишь два шага. На предпоследнем этапе нужно будет с помощью сварки и металлического стержня прикрепить полоску к цоколю здания. Помните, что согласно ПУЭ, сопротивление заземлительной системы должно быть не более 4 Ом. После того как независимый контур создан, его осталось только лишь правильно подключить к силовому щиту. Лучше всего это делать с помощью медного проводника. К цоколю здания он крепиться болтовым соединением. На щитке проводник присоединяем к защитному нулю.

Установка в частном доме громоотвода своими руками

Молниеотвод необходим для любого загородного домовладения. Печальная статистика свидетельствует о том, что ежегодно в средней полосе России десятки пожаров в частных домах случается именно по причине удара молнии.

Для молниезащиты частного дома можно использовать любой оголенный проводник с защитой от коррозии. Это могут быть стальные или дюралевые мачты, можно использовать оцинкованный металл.

Устройство молниеотвода

Самая простая конструкция молниеотвода состоит из трех частей:

1. Молниеприемник – проводник, возвышающийся над самой высокой точкой кровли. Это может быть металлический стержень, толстая стальная проволока или металлическая труба. Главное, чтобы материал стержня был не меньше 50 мм квадратных миллиметров. Вместо стрежня можно использовать трос, натянутый вдоль конька выше полуметра от кровли. Трос подходит только для крыш из шифера или керамической черепицы. Его натягивают над крышей и закрепляют на ближайших деревьях или деревянных мачтах. Все молниеприемники соединяются с токоотводом сваркой.
2. Токоотвод – проводник с соответствующим материалу сечением: сталь – 50, алюминий – 25, медь – 16 миллиметров в квадрате. Токоотвод следует направлять строго сверху вниз, без поворотов и загибов. Если загнуть токоприемник под прямым углом, он загорится в момент попадания молнии. Токоотвод следует крепить только к материалам, стойким к возгоранию. Не следует крепить токоотвод непосредственно на стены дома. Он должен проходить на расстоянии минимум 20 сантиметров. Проследите, чтобы токоотвод не касался окон, крыльца, дверей. Соединять токоотвод с принимающим стержнем необходимо сваркой. Место сварки можно обработать защитным составом от коррозии.
3. Заземлитель – часть молниеотвода, направляющая разряд в толщу грунта. Его устраивают так же, как контур для домашней электросети. Но для громоотвода следует установить отдельную конструкцию, ни в коем случае нельзя подсоединять его к бытовому контуру!

Подробный видеоматериал, как сделать громоотвод в частном доме:

Watch this video on YouTube

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Схемы заземления: какую выбрать

Заземляющая система загородного коттеджа зависит от варианта сетевой подводки к ней. Часто используют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия либо двухжильный кабель. При 380В применяется четырехпроводная линия либо четырехжильный кабель.

TN-C-S

В этом случае PEN-ввод делят на параллельные проводники.

PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:

• нейтраль – N;
• земля – РЕ;
• распределитель на 4 соединения.

Шину N размещают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Друг с другом проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм² с шиной N.

ТТ

В этом случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разделены в сети. Только проводник РЕ соединяют с заземлителем.

Расчёт контура заземления

Традиционно электроды заземления располагаются в линию, но существуют и другие варианты: треугольник, квадрат и пр. А контуром устройство заземления иногда называют потому, что их располагали по периметру здания, опоясывали связью с несколькими вводами на внутренний контур – стальную полосу уже внутри здания. Поэтому контур – историческое название.

Но совсем необязательно окружать дом полностью, достаточно выбрать направление при линейном размещении электродов или определить площадь для какого-либо «кустового» варианта, где нет помех, не планируются земляные работы

Важно удобное расположение, чтоб избежать сложностей при вводе в распределительный щит

Для расчётов применяется многоуровневая схема, просто параметров материалов и значений сопротивлений для конечного результата недостаточно. Некоторые из них элементарно зависят от конкретной ситуации. Например, от выбора материалов. Из чего делать? Из того что в наличии, чтобы меньше докупать. Если сразу ориентироваться «через магазин» – то исходить из условий цена-качество. Главное, чтобы материал и параметры для каждого элемента заземляющего устройства соответствовали приведённым в таблице значениям. Если заземляющее устройство собирается не из комплекта-конструктора, а из более доступных материалов, то далее нужно задаться:

• Глубиной погружения электродов заземления. Их длина должна иметь разумные пределы. Не меньше глубины промерзания грунта, но и соразмерно подручным средствам для забивания.
• Расстоянием между ними. Оно должно быть кратным их длине, чтоб иметь возможность применить к расчётам коэффициенты взаимного влияния – экранирования.
• Количеством электродов. Хотя в расчёт нужно заложить не только количество, но и длину полосы, которая их соединяет, ввод в дом.

То есть по сути контур полностью формируется, а после рассчитывается его сопротивление. Если оно соответствует нормам, то принимаем эти параметры для изготовления устройства. Если нет меняем некоторые, для улучшения характеристик.

Имея такие исходные данные, в первую очередь считаем сопротивление одиночных электродов заземления.

При всей своей сложности, формулы для разных типов заземлителей тоже разные: свои для круглого сечения, уголка и полосы. Также для расчёта придется выбрать коэффициенты взаимного влияния электродов, соответствующие исходным данным. После этого подставляем значения в общую формулу:

• Где Rг – расчётное сопротивление горизонтального заземлителя.
• Rв – расчётное сопротивление вертикального заземлителя.
• Nв – количество вертикальных заземлителей.
• nг – коэффициент экранирования горизонтальных заземлителей.
• nв – коэффициент экранирования вертикальных заземлителей.

Считаем сопротивление заземляющего устройства. Если результат не устраивает, можно что-то изменить в исходных данных. Например, добавить или наоборот убрать лишние электроды заземления. Но, как только меняется их количество или длина, автоматически меняется либо длина горизонтальной связи, либо коэффициент взаимного влияния, или всё вместе. Дополнительно может измениться расстояние между электродами, для соблюдения кратности длине. Поэтому весь расчёт начинается с начала. Как видно процесс сравнительно непростой.

Однако можно воспользоваться онлайн калькуляторами. А для убеждения в правильности расчёта сравнить показатели нескольких. Тем более, что уже имеется представление: что, как и зачем, а это уже преимущество. После расчётов можно переходить непосредственно к монтажу.

Заключение и полезное видео по теме

Представленный ниже видеоролик демонстрирует, в какой последовательности проводится мероприятие по созданию защиты газового оборудования.

Благодаря видео, можно получить полное представление относительно необходимых работ, применяемого инструмента и других тонкостей процесса:

Дополнить бытовой котел заземляющим компонентом, как демонстрирует практика, можно и нужно. Даже если производство таких работ потребует от потенциального пользователя каких-то финансовых издержек, это стоит того.

Оснащая газовую колонку заземляющим контуром, пользователь техники не только многократно усиливает надёжность оборудования, но также обеспечивает высокий уровень собственной безопасности.
