Как из газовой колонки сделать котел отопления

Принцип работы прибора

Чтобы сделать правильный выбор, нужно разобраться в устройстве и принципе работы колонки . Ее еще называют проточным нагревателем.

К корпусу подключено две трубки. Одна поставляет газ, другая — воду. При подаче воды в магистрали возникает давление, которое воздействует на мембрану. Она изгибается и открывает клапан газа. Срабатывает горелка и нагревает воду, которая проходит через змеевик теплообменника. Поток выходит при открытии смесителя.

Для того чтобы правильно подобрать прибор для дачи или дома, нужно учитывать параметры техники и состояние магистрали водоснабжения. Правильная настройка прибора будет зависеть от давления в системе. Как настроить и отрегулировать газовую колонку, читайте в предыдущей статье.

Виды водонагревателей

Водонагреватель газовый Electrolux GWH 265

Популярные модели газовых водонагревателей, которые можно сделать своими руками, помогут подобрать идеальный вариант для конкретных целей. В настоящее время такие конструкции могут быть нескольких видов:

• солнечные;
• водные;
• электрические;
• газовые.

Последний вариант нагревательных приспособлений пользуется у потребителей наибольшим успехом. Он представляет собой бойлер, работающий от газовой плиты. Такие конструкции гарантируют своим владельцам бесперебойную подачу воды, экономичность и долговечность эксплуатации.

Хороший нагреватель из газовой плиты совсем несложно сделать своими руками. Для его создания требуется некоторое количество полезных навыков и инструментов. Кроме таких устройств, многие мастера делают отличные водонагреватели из газовых баллонов. В конструкцию данных моделей стандартно входит ТЭН, регулятор, гайка и некоторые дополнительные элементы.

Самодельный баллонный нагреватель в данных случаях является стационарной емкостью для нагрева и хранения воды. Работают устройства на электричестве. Единственным их минусом является ограниченное количество нагреваемой жидкости. Поэтому многие владельцы частных домостроений предпочитают изготавливать газовый водонагреватель своими руками из плиты.

Если газовый водонагреватель не предусмотрен

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Галерея изображений
Фото из
Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя

Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается

Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м²

Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования

Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры

Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения

В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры

Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди

Проточный газовый водонагреватель

Производительный малогабаритный прибор

Эксплуатация колонки в частных домах

Преимущества газовой колонки

Компактные размеры проточного оборудования

Особенности размещения нагревателя

Два газовых водонагревателя в одном помещении

Монтаж нагревателя только в жилых домах и квартирах

Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора. Порядок действий выглядит следующим образом:

1. Написать заявление в газораспределительную фирму.
2. Получить план из БТИ или Росреестра.
3. Предоставить выписку из Росреестра, подтверждающую право собственности.
4. Обратиться в профильную организацию для составления проекта.
5. Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.

После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.

Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)

Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.

Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)

Системы управления и дополнительные устройства систем обогрева ангаров

«ТЕПЛОЭКСПЕРТИЗА» стремится обеспечить максимальную надежность контроля и управления систем обогрева ангаров. Поэтому при их создании компания использует автоматику швейцарского производства.

Основные элементы подобного оборудования — контроллер и электромеханические клапаны. Эти исполнительные механизмы управляют параметрами системы отопления в соответствии с заданными пользователем критериями.

Если вопрос обогрева ангара является для Вас одним из приоритетных, доверьте его решение профессионалам. «ТЕПЛОЭКСПЕРТИЗА» является лидером рынка промышленного отопления. Соединяя накопленный опыт и инновации, компания предлагает системы, обладающие наивысшей эффективностью. Чтобы добиться этого, предприятие уделяет вниманию и вопросу изучения объекта до стадии проектирования. Специалисты фирмы получают необходимые данные у заказчика по телефону или через интерактивный опросный лист, представленный на сайте www.подбор-отопления.рф .

В этом разделе мы бы хотели немного поговорить о некоторых особенностях при выборе оборудования для отопления. Представленная информация наверняка будет вам полезна! Сайт www.подбор-отопления.рф даст возможность собрать максимум информации об объекте.

Выполнение проектирования систем отопления и подбор оборудования для промышленных помещений, к которым относятся большинство площадок и ангаров, имеющие площадь минимум 100 кв. м и высоту не ниже 4 м, довольно сложный процесс. Вы можете столкнуться с проблемой утечки тепла. Также избыток тепла быстрее стремится под потолок, при его недостатке, соответственно, холодно. Что же делать?

Проблему можно решить за счет:

• тепловентиляторов;
• регисторного или теплового излучения;
• длиноволновых излучателей;
• систем вентиляции, работающих на рециркуляцию внутреннего воздуха;
• смешанных систем;
• традиционного конвекционного отопления.

Каждый из вышеперечисленных систем по своему уникален и имеет ряд преимуществ. Только специалисты, имеющие определенные знания и навыки смогут подобрать и установить оборудование, подходящее для обогрева вашего ангара. Не стоит выполнять проектирование самостоятельно. Здесь имеется много тонкостей и нюансов.

Конечно, подход к проектированию отопления ангаров отличается от отопления жилых помещений. Ангары отличаются прежде всего большими размерами площадей. Выбор системы отопления ангара зависит от того, что в нем будет храниться

Разработку и установку системы отопления в ангаре лучше доверить профессионалу, тем не менее, важно определить категорию помещения по пожаро- и взрывоопасности и в приложении СНиП 41-01-2003 найти, какие системы отопления допустимо применять

Если ангар утеплен, можно попробовать отопительные регистры, размещенные по периметру. Недорогой вариант, однако, требует постоянного обслуживания и контроля. Можно использовать тепловентиляторы с регулировкой температуры с помощью термостата. Зачастую их размещают под потолком, тем самым обеспечивая циркуляцию воздуха. Водяные панели наиболее безопасны по степени пожаро- и взрывобезопасности. Лучистые панели на газу или электрические не стоит применять для ангаров с топливом, например. Для ангаров с высоким риском пожаро- и взрывоопасности обязательно нужно сделать противопожарные вытяжные вентиляторы. Обычно для ангаров нужна температура 15-17 °С, в некоторых случаях достаточно 5 °С.

Как узнать расход газа на отопление дома

Как определить расход газа на отопление дома 100 м 2 , 150 м 2 , 200 м 2 ? При проектировании отопительной системы нужно знать, во что она будет обходиться в процессе эксплуатации.

То есть, определить предстоящие затраты топлива на обогрев. Иначе этот вид отопления может впоследствии оказаться нерентабельным.

Как сократить расход газа

Общеизвестное правило: чем лучше утеплен дом, тем меньше горючего уходит на обогрев улицы. Поэтому перед началом монтажа отопительной системы следует выполнить качественную теплоизоляцию дома – крыша/чердак, полы, стены, замена окон, герметичный уплотнительный контур на дверях.

Сэкономить топливо можно также за счет самой системы отопления. Используя теплые полы вместо батарей, вы получите более эффективный обогрев: поскольку тепло распространяется конвекционными потоками снизу вверх, чем ниже расположен отопительный прибор, тем лучше.

Кроме того, нормативная температура полов 50 градусов, а радиаторов — в среднем 90. Очевидно, что полы экономичнее.

Наконец, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно греть дом, когда он пустует. Достаточно выдерживать невысокую плюсовую температуру, чтобы не замерзли трубы.

Современная котельная автоматика (виды автоматики для газовых котлов отопления) позволяет дистанционное управление: можно отдать команду на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для котлов отопления). В ночное время комфортная температура чуть ниже дневной, и т.д.

Как посчитать расход магистрального газа

Расчет потребления газа на отопление частного дома зависит от мощности оборудования (от чего зависит расход газа в газовых котлах отопления). Расчет мощности выполняется при выборе котла. Исходят из размеров обогреваемой площади. Считают для каждой комнаты отдельно, ориентируясь на самую низкую среднегодовую температуру на улице.

Для определения расхода энергии полученную цифру делят примерно пополам: т.к. на протяжении сезона температура колеблется от серьезного минуса до плюса, расход газа варьируется в тех же пропорциях.

При подсчете мощности исходят из соотношения киловатт на десять квадратов обогреваемой площади. Исходя из вышесказанного, берем половину этого значения – 50 ватт на метр в час. На 100 метров – 5 киловатт.

Топливо рассчитывается по формуле А = Q / q * B, где:

• А – искомое количество газа, кубометр в час;
• Q – мощность, необходимая для обогрева (в нашем случае 5 киловатт);
• q – минимальная удельная теплота (зависит от марки газа) в киловаттах. Для G20 – 34,02 МДж на куб = 9,45 киловатт;
• В – КПД нашего котла. Допустим, 95 %. Нужная цифра – 0,95.

Подставляем в формулу цифры, получаем для 100 м 2 0,557 кубометра в час. Соответственно, расход газа на отопление дома 150 м 2 (7,5 киловатт) будет 0,836 кубов, расход газа на отопление дома 200 м 2 (10 киловатт) – 1,114 и т.д. Остается умножить полученную цифру на 24 – получится среднесуточный расход, далее на 30 – среднемесячный.

Расчет для сжиженного газа

Приведенная выше формула подходит и для других видов горючего. В том числе для сжиженного газа в баллонах для газового котла. Теплотворная способность у него, разумеется, другая. Принимаем эту цифру 46 МДж на килограмм, т.е. 12,8 киловатт на килограмм. Допустим, КПД котла 92 %. Подставляем цифры в формулу, получаем 0,42 килограмма в час.

Сжиженный газ считают в килограммах, которые после переводят в литры. Чтобы посчитать расход газа на отопление дома 100 м 2 из газгольдера, полученную по формуле цифру делят на 0,54 (вес одного литра газа).

Далее – как выше: умножаем на 24 и на 30 дней. Чтобы рассчитать топливо на весь сезон, среднемесячную цифру умножаем на количество месяцев.

Среднемесячный расход, приблизительно:

• расход сжиженного газа на отопление дома 100 м 2 – около 561 литров;
• расход сжиженного газа на отопление дома 150 м 2 – примерно 841,5;
• 200 квадратов – 1122 литра;
• 250 – 1402,5 и т.д.

В стандартном баллоне содержится около 42 литров. Делим количество газа, необходимое на сезон, на 42, находим число баллонов. Далее умножаем на цену баллона, получаем сумму, необходимую для отопления на весь сезон.

Электрический накопительный прибор нагрева воды

В накопительном водонагревателе (бойлере) вода нагревается до 35-38ºС и затем ее температура поддерживается на этом уровне автоматически. При открытии крана теплая вода вытекает из емкости, а вместо нее в бак поступает следующая порция холодной воды. Длительность нагрева воды в данных водонагревателях зависит от двух параметров. Это объем бака и мощность ТЭНа. Чтобы потери энергии были минимальными, баки для воды выполняются теплоизолирующими (в виде термоса), что не позволяет отдавать тепло воды на нагрев помещения, где установлен водонагреватель.

Типовое устройство накопительного электрического водонагревателя

Такой аппарат можно подключить к обычной розетке, так как для постепенного нагрева воды не требуется высокая мощность. К примеру, 150-литровые водонагреватели такого типа потребляют не более 2 киловатт. Именно это обстоятельство и делает популярными эти приборы, поскольку их можно установить практически в любое помещение. Кроме того, высокий спрос на них обусловлен и другим преимуществом накопительных водонагревателей: воду можно расходовать с двух водозаборных точек одновременно – и на кухне, и в ванной.

С другой стороны, бойлеры имеют и некоторые недостатки. Это большие габариты, необходимость в периодическом техническом обслуживании: очистка нагревательных элементов от накипи, замена магниевого анода. Не секрет, что любой ТЭН в процессе эксплуатации покрывается накипью, что уменьшает его теплоотдачу, а, следовательно, растет расход электроэнергии на нагрев воды. Чтобы защитить ТЭН от накипи, возле него встраивают магниевый анод в виде стержня. Растворяясь в процессе эксплуатации, он уменьшает образование накипи. По мере изнашиваемости, а это зависит от интенсивности эксплуатации и уровня жесткости воды, анод меняют. Объем нагретой воды зависит от емкости бака, поэтому выбирая накопительный водонагреватель, нужно ориентироваться на нужную вам емкость.

На слишком большой бак расход электроэнергии будет больше, да и занимать он будет лишнее пространство. Поэтому стоит подумать хорошо, чтобы выбрать прибор с оптимальной для вас емкостью, не тратить лишние деньги и не занимать лишнюю площадь. Если водонагреватель необходим только для подачи теплой воды на случай периодических отключений, достаточным будет объем в 10-15 литров. Только для принятия душа будет достаточным прибор с емкостью бака 50 литров. Для горячей ванны потребуется бак объемом до 150 литров. В загородном доме, где отсутствует централизованное горячее водоснабжение, необходимый объем составляет 200 литров и более.

Большинство производителей выпускают модели горизонтального и вертикального исполнения, в последнее время созданы и современные универсальные конструкции (устанавливаются по необходимости – либо горизонтально, либо вертикально).

Специфика техники

Водонагревательное оборудование функционирует за счет энергии сгорания метана. Производительность часто зависит от вида устройства. Аппараты по принципу работы и конструкции делят на 2 типа.

Накопительный

В бойлере вода накапливается в резервуаре (баке). Газовые горелки нагревают дно, создавая теплопередачу. Для нормального процесса нужен воздух. Отработанный кислород уходит по специальной трубе, расположенной внутри емкости.

Накопительные аппараты греют весь объем воды в баке до указанной в настройках температуры. Если градус снижается, то оборудование обесточивается. Пользователь один раз выставляет параметры, а техника самостоятельно модулирует пламя и контролирует поток.

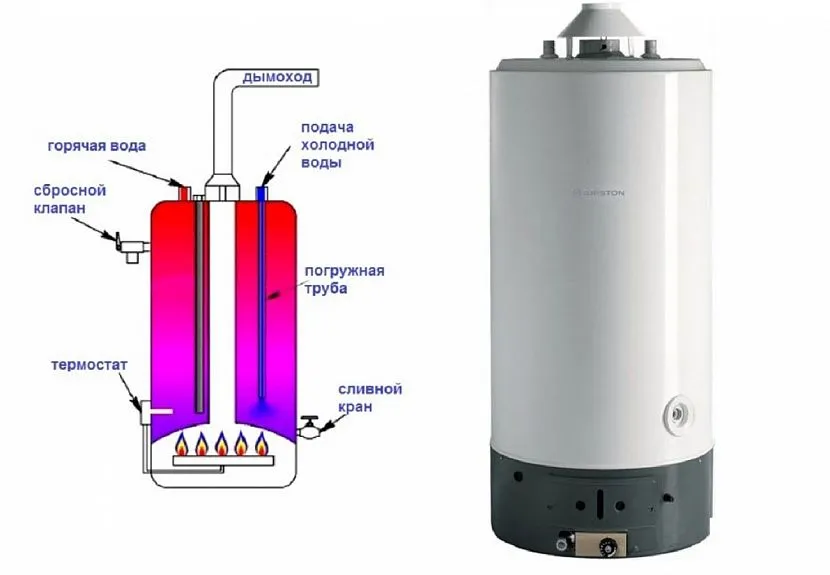

Газовый накопительный аппарат в разрезе Источник progasmarket.ru

2 Требования к месту расположения

Место монтажа устанавливается подготовительным проектом. Несмотря на это, хозяин, желающий установить газовый нагреватель, должен ознакомиться с правилами установки:

• Монтируется агрегат на кухне, в кладовке или другом нежилом помещении. Однако, согласно новым правилам, размещение нагревателя в ванной комнате недопустимо.
• Труба, соединяющая выход, предназначенный для отведения продуктов сгорания и вход в канал дымохода, должна быть из нержавеющей либо оцинкованной стали. Диаметр — 120 мм, толщина стенки — не менее 1 мм. Использовать алюминиевые и гофрированные трубы не рекомендуется.
• Прямой участок трубы при выходе из нагревателя должен быть 30—50 см.
• Площадь помещения, где будет находиться оборудование, должна быть не менее восьми квадратных метров, а высота комнаты — не менее двух метров.
• Расстояние от стен до агрегата — более 15 см, до ближайшего газового прибора — 10 см. Перед колонкой не должно быть препятствий на расстоянии 60 см.
• В частном доме труба для отведения продуктов горения присоединяется к дымоходу, в квартире — к встроенному в стену дымоходному каналу. Подключать колонку к каналу вентиляции строго запрещается, ведь в ином случае угарный газ поступит другие квартиры, что может привести к трагедии.
• В помещении должно быть открывающееся окно.
• Хорошая тяга обязательна. Подтвердить, что она соответствует нормам, придётся документально.

Основные критерии выбора газовой колонки

Перед тем, как выбрать надежную модель газовой колонки для квартиры или частного дома, необходимо знать, на какие параметры прибора следует обращать внимание перед его приобретением. Рассмотрим их по порядку

Мощность и производительность

Мощность газовой колонки прямо пропорциональна производительности. Другими словами, чем больше первый показатель, тем выше второй. По мощности, все, представленные на рынке климатической техники, модели, можно условно разделить на три группы:

• 17-20 кВт. Приборы, работающие в данном диапазоне мощности, имеют производительность не более 11 л/мин, чего достаточно только на одну точку водоразбора;
• 20-26 кВт. Производительность приборов данной мощности варьируется от 12 до 15 л/мин. Этого хватит на две точки водоразбора;
• 26-31 кВт. Мощность агрегатов из данной группы позволяет достигать производительности более 16 л/мин, чего достаточно для 3 точек водоразбора.

Как показала практика, мощности 20-26 кВт вполне достаточно для обеспечения нужд среднестатистической семьи, проживающей в городской квартире.

Как рассчитать необходимую мощность газовой колонки? Тут все просто: нужно рассчитать, какой объем воды сможет нагреть агрегат до определенной температуры за единицу времени. Температура рассчитывается по следующей формуле:

• Тисх. — температура воды на входе;
• Тнх. — необходимая для использования температура воды.

Требования к помещению газовой котельной

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются определенные требования.

Основные требования к газовым котельным в частном доме:

Не допускается установка газовых котлов в жилых комнатах дома.

Запрещено устанавливать котел вблизи от источников открытого огня.

Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 100 кВт.

К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.

Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла: До 30 кВт — 7,5 м³; От 30 до 60 кВт – 13,5 м³; От 60 до 200 кВт – 15,0 м³.

В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.

Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.

Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.

Пол в помещении котельной должен быть выполнен из негорючих материалов.

При установке напольного котла, поверхность пола должна быть выровнена.

Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.

Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно площадью светового проема от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.

В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.

На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.

Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Что такое газовая колонка

Газовая колонка

Газовой колонкой называют прибор, который нагревает воду за счет сгорания газа. В качестве топлива выступает природный или сжиженный газ.

Проточные водонагреватели используют в домах, где нет горячего водоснабжения. Благодаря стоимости потребляемого топлива, эти устройства обходятся гораздо дешевле, чем конструкции, работающие от электричества.

Достоинства и недостатки

В домах с проводкой слабой мощности нагреть воду можно только колонкой, так как кухонные бойлер в них установить не выйдет. Такие агрегаты применяют в хрущевках и сталинках. Существуют модели, которые можно зажигать спичками, регулировать температуру или с электронным управлением.

Достоинства у прибора такие:

• быстро нагревает большой объем воды;
• размеры устройства небольшие, поэтому много места не займет;
• горячую воду можно получить сразу после включения колонки;
• относительная экономичность использования, но все зависит от стоимости топлива.

Среди недостатков можно выделить:

• риск пожара или взрыва, хотя большинство современных агрегатов оснащены системами защиты;
• необходимость хорошей вентиляции, так как можно отравить угарным газом;
• отсутствие возможности установить в ванной;
• необходимость согласовать монтаж с водопроводной и газовой службой.

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

1. Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
2. Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
3. Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
4. Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
5. Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

1. Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
2. Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
3. Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
4. Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
5. По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции
