Строим вихревой индукционный котел своими руками

Особенности и предостережения

Поскольку индукционные нагреватели со сварочным инвертором, сделанные своими руками, не могут самостоятельно управлять температурой воды, то в первозданном виде они являются источником повышенной опасности. Поэтому устройство требует доработки, а именно — добавлением устройств контроля и автоматики. Для начала на выходе из трубы надо установить стандартную группу безопасности, включающую в себя манометр, воздухоотводчик и предохранительный клапан.

Чтобы избежать перегрева, следует снабдить нагреватель устройством аварийного отключения, управляемым от термостата. Если у вас имеются хорошие навыки в области сборки электрических схем, для управления нагревом вы можете задействовать терморегулятор с датчиком температуры воды и реле, размыкающим цепь при достижении установленной температуры теплоносителя.

Минус данной конструкции заключается в ее малой эффективности, да и надежность аппарата под вопросом. Дело в том, что в заводских котлах вода проходит через теплообменник свободно, а у нас на ее пути возникает препятствие в виде кусков катанки. Они перекрывают все сечение трубы и создают высокое гидравлическое сопротивление. Да и в случае нештатной ситуации авария чревата разрывом пластика и возможным коротким замыканием из-за потока горячей воды.

Надо сказать, что переделка сварочного инвертора в индукционный нагреватель нецелесообразна еще и потому, что тепловая мощность устройства будет ограничена максимальной электрической мощностью инвертора. Обычно имеющегося в доме аппарата хватит на обогрев комнаты площадью 25—30 м2 в лучшем случае, да и чем вы станете выполнять сварочные работы все это время? По сути, такой нагреватель использовать можно, но только в исключительных случаях как способ временного отопления.

Самодельный индукционный нагреватель в автосервисе

Индукционные приборы применяют не только для обогрева жилья. Они станут хорошими помощниками в нагреве металлов в автосервисе. Чтобы не тратиться на дорогой агрегат, индукционный нагреватель для автосервиса можно сделать своими руками.

С помощью такого нагревателя можно удалить любой клей и приклеенные части с машины и снять антигравийную защиту.

Нагрев болтов и гаек позволяет легко открутить их, вопреки тому, что метизы закисли. Также инверторный нагреватель помогает убирать мелкие вмятины на корпусе автомобиля без повреждения краски.

Видео: Сборка индукционного нагревателя для автосервиса

https://www.youtube.com/watch?v=Bl6uNFvubgk Современные электрокотлы с индукцией отлично справляются с задачей поддержания тепла в помещении. Индукционное отопление, сделанное своими руками, позволит сэкономить приличную сумму денег. Главным условием долгой и беспроблемной работы самодельных агрегатов является соблюдение требований их правильной эксплуатации и безопасной установки.

Этапы создания индукционного котла своими руками

По утверждению опытных мастеров, самодельное изготовление индукционного нагревающего прибора под силу любому человеку, хотя бы минимально разбирающемуся в схемах и системах отопления. Состоит мероприятие из следующих этапов:

Изначально для основы котла следует приобрести необходимые материалы:

• сварочный инвертор, обладающий возможностью регулирования тока;
• проволоку или катанку толщиной около 7 мм, которую надо измельчить;
• пластиковую трубу со стенками толщиной не менее 1 см и диаметром около 5 см.

Днище следует закрыть металлической сеткой с ячейками минимального размера и до самого верха засыпать мелкой проволокой. Верхнюю часть трубы закрывают решеткой, а затем фиксируют всю конструкцию с помощью сварочного аппарата.

После этого следует этап подготовки контура первичной обмотки. Для чего эмалированную медную проволоку наматывают, соблюдая дистанцию между витками, на пластиковую трубу.

Создание защитного кожуха, которое подразумевает прикрепление с помощью сварки стального или железного корпуса, обладающего тепло- и электроизоляцией, непосредственно к конструкции. Обмоточная проволока, выведенная наружу кожуха, способствует подключению катушки к электросети.

Затем к пластиковой трубе присоединяются 2 патрубка (входной и выводящий), помогающие циркуляции теплоносителя по прибору.

Особенности монтажа

Монтаж осуществляется вертикальным способом.

Максимальную безопасность при эксплуатации котлов такого типа обеспечивают только системы отопления с пластиковой или полипропиленовой разводкой.

Желательно выдержать дистанцию между котлом и приближенными поверхностями: от стены – не менее 30 см, от пола – более 80 см.

Целесообразно вмонтировать подрывной клапан, который поможет сбросить воздух в системе в аварийном случае.

В процессе обогрева не выделяются вредные выхлопы и отпадает необходимость в работе дымохода. Отопление жилого дома с помощью индукционного котла – это современный, экологически чистый и экономичный подход, получивший распространение во всем мире.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.

Обмотка

Для изолирования катушки индуктивности, нагревающейся от термопластичного полипропилена при подаче электропитания, обшивочную часть советуется обклеить текстолитовыми полосками.

Самым простым способом приклеивания является силиконовый герметик, он обладает необходимой адгезией к пластиковым сооружениям и т.п., а также хорошо выдерживает умеренный нагрев.

Катушку же нужно намотать эмалированным шнуром из меди, который имеет диаметр 1.5 мм и сечение 2.25 кв. мм. Вся длинна обмотки должна достигать 10-15 м. Витки накладываются с маленьким постоянным зазором.

Очень важно: наиболее пригодным вариантом герметика считаются от надежных производителей «Момент, Ceresit и т. д.». Герметики с низкой стоимостью имеют значительно худшую адгезию к проблемным плоскостям, которой является стенка полипропиленовой трубы

Герметики с низкой стоимостью имеют значительно худшую адгезию к проблемным плоскостям, которой является стенка полипропиленовой трубы.

Самостоятельный монтаж

Систему инверторного отопления несложно собрать самостоятельно, используя существующий или спроектировав новый контур. Это даст возможность избежать основного недостатка таких котлов – их дороговизны. Если работы проводить поэтапно, можно получить эффективное отопление по доступной цене.

1. Необходимо проанализировать место установки и спроектировать конфигурацию и расположение элементов системы.
2. В случае необходимости заменить проводку в доме, чтобы она могла выдерживать повышенные нагрузки.
3. Производится монтаж инвертора, который подключается к аккумулятору и котлу.
4. На входе в котел устанавливается циркуляционный насос.
5. Если монтируется новая система, делается разводка труб и навеска радиаторов.
6. Проводится тестирование работоспособности системы.

Если пробный пуск прошел без срывов, система готова к работе. В конструкции можно использовать инверторы, применяемые в сварочных аппаратах, что значительно упростит монтаж оборудования.

Индукционный нагреватель промышленного типа

Принципиальная схема данного устройства не отличается от той, что используется при промышленном производстве. Чтобы собрать такой котел, нужны следующие компоненты:

• труба из металла диаметром 16 сантиметров, имеющая длину 0,5 метров;
• труба диаметром 25 миллиметров, длиной 50 сантиметров.
• клей эпоксидный;
• медная проволока;
• преобразователь высокой частоты (возможно использовать инверторный сварочный аппарат);
• огнеупорный тканевый материал.

Порядок сборки

Сначала нужно заварить с обоих торцов трубу меньшего размера. Для чего там делаются надрезы шагом через 5 миллиметров. Затем торцы загибаются и завариваются. Либо же для закупорки можно использовать наконечники.

1. Меньшая труба закрепляется в гильзе с большим диаметром. С помощью распорных ребер она устанавливается и фиксируется сварочным швом по центру окружности. Крепление должно быть максимально надежным.
2. В заглушках, приготовленных для большой трубы, делаются переходники для монтажа в систему.
3. Готовые заглушки привариваются на торцы большой гильзы.
4. Эпоксидным клеем огнеупорная ткань приклеивается к внешней плоскости трубы.
5. Делаются две медные катушки для индукции из проволоки. С каждого торца трубы наматываются 54 витка, равноудалено от краев. Затем вся внешняя поверхность вскрывается единожды эпоксидной смолой, а сверху наматывается термоустойчивый скотч.
6. Обе катушки подключаются параллельным соединением к источнику напряжения высокой частоты.
7. Монтируется дополнительный кожух для защиты проводников от механических повреждений.
8. Готовое устройство монтируется в систему отопления.

Индукционный котел – достойный выбор для отопления дома. Имея знания, навыки и возможность самостоятельно изготовить его, стоит сделать это. В противном случае, лучше приобрести готовое устройство.

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Частые поломки и ремонт индукционных котлов

К типичным неполадкам оборудования с наличием ТЭНов относят поломку обогревательных элементов, систем контроля и управления. В этом случае придется менять тепловой электронагреватель или электроды. Однако такой дефект встречается в изделиях по причине заводского брака, неправильной эксплуатации, неверного подключения системы и нарушения эксплуатации.

Чтобы не столкнуться с выходом оборудования из строя, важно вовремя делать профилактику. Работы сводятся к тестированию системы перед запуском в регулярную работу при наступлении холодного сезона, визуальному обследованию на целостность соединений, проверке фильтров и чистке воздуховодов

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору

Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

• Инвертор на 4 кВт;
• 2 аккумулятора 250 А*ч;
• Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Инструкция по сборке индукционного котла

Индукционные отопительные приборы можно приобрести в магазине, но стоимость их достаточно велика. Поэтому многие домашние умельцы пробуют сделать его своими руками. Для изготовления самодельного индукционного котла нужно подготовить материалы и инструменты.

Для начала нужно приобрести сварочный инвертор. Он может быть недорогой, но желательно, чтобы устройство было оборудовано регулятором силы тока.

Кроме того, следует обратить внимание на силу тока, с которой работает прибор. Стандартное значение для сварочных инверторов – 15А

Этого будет недостаточно. Нужно поискать более мощный агрегат.

Кроме этого нужно подготовить катанку или проволоку из нержавейки диаметром 7 мм или около того. Ее следует нарезать на фрагменты длиной 40-50 мм. Они будут помещены в электромагнитное поле, где будут разогреваться.

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

В системах водоснабжения в бойлерах прямого нагрева, на рабочий элемент осаждается некая ”накипь”. Она на самом деле постепенно препятствует быстрому прогреву воды.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

Для примера, пусть на чистой поверхности греющего элемента, теплообмен условно происходит при t=60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при больших градусах, допустим 75-80С.А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

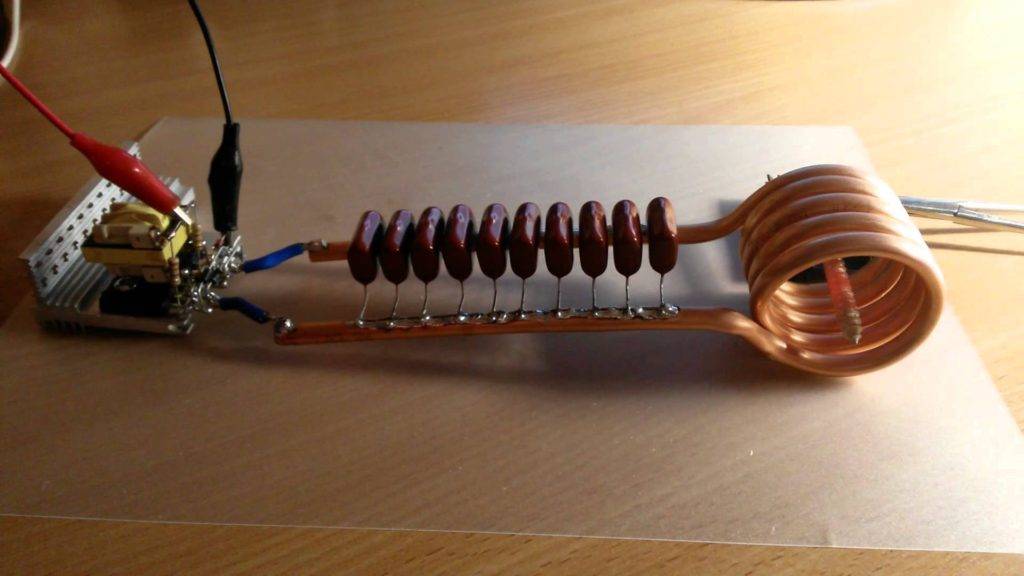

Собираем вихревой индукционный нагреватель

Для того чтобы собрать данный аппарат, понадобится дроссель. Его можно найти, если вскрыть блок питания обычного компьютера. Далее нужно намотать провод из ферромагнитной стали, медную проволоку 1,5 мм. В зависимости от необходимых параметров может понадобиться от 10 до 30 витков. Затем нужно подобрать полевые транзисторы. Их выбирают исходя из максимального сопротивления открытого перехода. Что касается диодов, то их нужно брать под обратное напряжение не меньше чем 500 В, при том что ток будет где-то 3-4 А. Также понадобятся стабилитроны, рассчитанные на 15-18 В. А мощность их должна быть порядка 2-3 Вт. Резисторы – до 0,5 Вт.

Далее нужно собрать схему и изготовить катушку. Это основа, на которой базируется весь индукционный нагреватель ВИН. Катушка будет состоять из 6-7 витков медного провода 1,5 мм. Затем деталь нужно включить в схему и подключить к электричеству.

Устройство способно греть болты до желтого цвета. Схема предельно проста, однако в работе система выделяет много тепла, поэтому лучше установить радиаторы на транзисторы.

Принцип работы

Индукционный котел для отопления частного дома или квартиры использует принцип электромагнитной индукции.

Если свести его к понятному определению, то выходит следующее: электрический ток, проходящий через катушку, нагревает железные детали, находящиеся в непосредственной близости.

Этот эффект позволяет практически без потерь, так как расход происходит только при непосредственном нагревании, преобразовывать электрическую энергию в тепловую.

Большим достоинством данной технологии является безопасность. В системе не предусмотрена возможность появления огня.

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

• самый высокий КПД среди всех электрокотлов;
• неизменность энергетических характеристик;
• минимальные требования к теплоносителю;
• повышенная надежность;
• рекордно долгий срок службы;
• способность работать автономно;
• простой монтаж без системы вентиляции;
• автоматическая система управления;
• нет нужды в доставке и хранении топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные тэновые котлы.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от твердотопливных «собратьев», индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Принцип работы

Такие агрегаты имеют сходство с ТЭНами. Они преобразуют электроэнергию в тепло.

Благодаря конструкции электрического индукционного котла отопления, нагрев теплоносителя происходит значительно быстрее.

Для его обустройства не придется переоборудовать систему отопления здания.

Видео-урок:

Самой простой конструкцией генератора теплоты, собранного на принципе индукции, является электрический индуктор, состоящий из первичной и вторичной обмотки:

• Первичная обмотка преобразует электрическую энергию в вихревые токи, которые перенаправляют созданное ими электромагнитное поле на вторичную обмотку;
• В роли вторичной обмотки выступает металлическая труба отопления.

Работает индукционный электрический котел по принципу трансформатора, труба с водой, проходящая внутри катушки сильно нагревается, но тепло, за счет циркуляции воды, отводится в систему отопления, поэтому перегрев исключен.

Процесс отопления жилья представляется одним из самых главных для любого человека

При постройке дома, капитальном ремонте, обновлении трубопровода очень важно точно определиться с источником обогрева. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не будет. Газовый прибор – оптимальное решение, доступное по качественному уровню и стоимости

Газовый прибор – оптимальное решение, доступное по качественному уровню и стоимости.

Системы отопления и решение природоохранных проблем

По всему миру основным критерием выбора способа обогрева становится вопрос защиты природы. Именно поэтому во многих странах законодательно запрещено использование оборудования, загрязняющего атмосферу выбросами, содержащими токсичные вещества. У нас ограничение на применение каких-либо приборов не вводилось, хотя этот вопрос достаточно актуален.

По этой причине приветствуется установка электрооборудования для нагрева помещений, тем более интересны настолько экономичные аппараты, как инверторные.

Еще более актуальным становится использование такого оборудования при организации автономного отопления в многоквартирных домах, где сложнее обеспечить вывод продуктов горения, а проблема загрязнения стоит еще острее из-за большой плотности населения.

Плюсы самостоятельной сборки отопительного прибора

Котлы, работающие от электричества, традиционно считаются неэкономичными. Учитывая, что стоимость электроэнергии постоянно растет, они обходятся «в копеечку» своим владельцам. Детальную информацию об отоплении от электрокотла рекомендуем посмотреть в этой статье.

Впрочем, индукционные котлы, хотя и работают от электричества, достаточно экономичны.

Галерея изображенийФото из Котлы идукционного типа — наиболее экономичное в плане расхода энергии электрооборудованиеЭкономное потребление энергии не мешает индукционным котлам лидировать по параметрам производительностиБлагодаря простоте конструкции индукционные котлы крайне редко выходят из строя, исправно служат более 30 летАккуратная форма и компактные размеры — немаловажные аргументы в пользу индукционных котловИндукционное оборудование в быстром темпе разогревает теплоноситель для контуров отопленияОднако длинный перечень плюсов индукционных котлов перевешивает солидный минус — цена оборудования, особенно заметная при необходимости в установке нескольких технических единицЦена не страшна тем, кто решит изготовить эффективный агрегат собственными руками, комплектующие для сборки стоят недорогоОднако для успеха в реализации задумки стоит досконально разобраться с устройством индукционного агрегата и принципом его работыЭкономичный вариант электрического котлаПриоритеты высокой производительностиКонструктивная простотаКомпактные габариты агрегатаВысокая скорость нагрева теплоносителяСтоимость как солидный минус котловСамодельный индукционный котелСпецифика устройства и принцип работы

Но это еще не весь список их достоинств.

Решившись на установку такого прибора можно получить:

• Быстрый разогрев теплоносителя. На это уходит в среднем 3-5 минут.
• КПД приближенный к 100%, поскольку практически вся электроэнергия преобразуется в тепловую.
• Высокую температуру разогрева жидкости в отопительном контуре, минимум – 35 °С.
• Отсутствие накипи на внутренних поверхностях устройства, что объясняется вибрациями, которые появляются при работе устройства. Они предотвращают появление отложений.
• Длительный срок эксплуатации, поскольку отсутствуют движущиеся и трущиеся механизмы и детали. Соответственно, нет износа оборудования и повреждения его комплектующих.
• Отсутствие необходимости отводить продукты сгорания и часто проводить обслуживающие мероприятия.

Недостатков у индукционных котлов не так уж и много. Прежде всего, это достаточно высокая стоимость оборудования. Кроме того, в процессе работы приборы издают небольшой вибрационный шум.

Еще один минус – достаточно большая масса, что обязательно нужно учесть при монтаже устройства на стену.

Чтобы получить максимальный эффект от использования индукционного котла, как самодельного, так и серийного, нужно подключить их группой и использовать поочередно или все сразу

Как сделать индукционный котел отопления своими руками

Противники установки индукционных котлов приводят закон сохранения – 1 кВт электроэнергии способен выработать тепловой энергии так же не больше 1 кВт. Да, любой водонагреватель, потребляя 1кВт электроэнергии, производит также 1 кВт энергии. Но не вся она тепловая. Более продуктивными в производстве тепловой энергии являются именно индукционные водонагреватели, в сравнении с ТЭНовыми. Сделать самодельный индуктивный водонагреватель не сложно. Используемые при этом материалы можно найти без особого труда и не высокой цене. Схема такого индуктивного устройства довольно проста.

Для преобразования электроэнергии в тепловую, необходим:

• Индуктор;
• Переменный ток 50 Гц;
• Сердечник из материала, к которому «липнет» магнит;
• Чертежи котла индукционного отопления (найти не проблема).

Для корпуса индукционного котла нужно взять трубу диаметром 5 см. Трубу заполняют кусочками проволоки, 5-7 см, диаметром не более 7 мм. Для соединения котла с системой труб, понадобятся переходники. Схема системы отопления поможет определиться с характеристиками.

Делаем индукционную катушку – главный элемент нагревания. Для этого берем медную проволоку, обматываем ее вокруг корпуса, приблизительно 85-99 витков. Интервал между витками соблюдаем равный. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. На этом же принципе работает индукционный парогенератор.

Недостатки традиционных котлов отопления

В отличие от индукционных, классические электрические котлы, построенные на основе ТЭНов, обладают множеством недостатков. В первую очередь мы отметим не самый продолжительный срок службы нагревательных элементов. Они часто выходят из строя, дают электрические пробои, обрастают накипью (правда, не так интенсивно, как в стиральных машинах и электрочайниках), портятся от коррозии. Та же накипь затрудняет нагрев теплоносителя – в результате на это затрачивается больше электроэнергии, чем нужно.

Во вторую очередь мы отметим недолговечность ТЭНов – это один из главнейших недостатков традиционных котлов отопления. Находясь постоянно в воде, металл подвергается воздействию коррозии. В результате этого он истончается, нередко теплоноситель попадает внутрь, что вызывает замыкание или закипание. Возможен и другой исход, когда в ТЭНах перегорает их внутренняя начинка. В любом случае ремонт ТЭНов невозможен – производится их полная замена. И не факт, что новая деталь проработает долго.

Главным достоинством ТЭНовых агрегатов является предельная простота, чего нельзя сказать об индукционных моделях.

Что нужно знать о монтаже?

В комплект поставки электротехнических приборов входит технический паспорт с подробным описанием характеристик и инструкция, где указаны правила монтажа и эксплуатации. Установку котлов необходимо выполнять согласно прилагаемому руководству.

При недочетах, например, если в системе нет насоса для принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или прошедших обучение сотрудников организации, продавшей электрооборудование.

Индукционный котел может быть встроен в уже имеющуюся систему отопления в качестве либо основного, либо резервного при параллельном подключении. Что касается места монтажа, то обязательно следует придерживаться правил, стандартных для всех электрических отопительных приборов.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен составлять не меньше 30 см. Как любое мощное энергооборудование , индукционный котёл должен быть заземлен в соответствии с ГОСТом 12.2.007.0.

Рекомендуем: Какой котел выгоднее – газовый или электрический?

Сечение кабеля, применяемого для подключения индукционного котла, рассчитывают, исходя из мощности оборудования. Электропроводку прокладывают в кабель-каналах или в гофре

Сборка индукционного нагревателя

Работы по изготовлению нагревателя производятся в несколько этапов:

1. Порезать проволоку из нержавейки на части длиной примерно 5-7 мм. На дно трубы из пластика поместить металлическую сетку и наполнить все свободное пространство внутри нарезанными кусочками проволоки. Затем закрыть трубу с той и другой стороны.
2. Далее нужно сделать индукционную катушку. Для этого подготовленную трубу аккуратно и с равными промежутками обмотать медной проволокой. Должно получиться не менее 90-100 витков проволоки.
3. Подготовленное устройство можно встроить в любом месте системы отопления. Устройство подключается к инвертору внешней обмоткой из медной проволоки. Для прокачки воды встраивается циркулирующий насос. Обязательно нужно произвести работы по электроизоляции устройства. Не стоит забывать и о тепловой изоляции нагревателя специальным материалом. Без теплоизоляции КПД системы будет значительно ниже.

Себестоимость самодельного индукционного котла довольно небольшая. Но все же для его изготовления необходим опыт подобных работ, а также хотя бы небольшие технические знания в данной области. Если же все работы проводятся аккуратно и в соответствии с рекомендациями, такое устройство будет работать бесперебойно, с неплохой отдачей тепла. Возможно, что оно получится несколько неказистым на вид, но от этого нагреватель не станет функционировать хуже.
