Принципы изготовления печи для закалки металла своими руками

Электрическая печь для плавки алюминия своими руками

Приветствую любителей помастерить, сегодня мы рассмотрим, как изготовить простую и надежную электрическую печь для плавки алюминия. Помимо этого такую печь можно использовать для отжига стали, а также для закалки. Нагревательный элемент в печи стоит на 1800 Ватт, печь оснащена термометром, а температура регулируется цифровым устройством. Собрано все просто и из доступных материалов. Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:

— жаростойкий кирпич (J23); — жаростойкий цемент; — железные уголки; — болт и гайки; — контроллер REX-C100FK02-V*AN AC 230V ; — датчик температуры 0-800C ; — твердотельное реле Fotek SSR-25DA ; — электрическая конфорка 1800 Вт; — дверная петля; — колесики; — листовое железо.Список инструментов: — ленточный отрезной станок; — ленточная шлифовальная машина; — сварочный аппарат; — болгарка; — ножовка. Процесс изготовления печи:

Шаг первый. Нагревательный элемент

Первым делом найдем подходящий нагревательный элемент. Для таких целей автор использовал старую электрическую конфорку на 1800 Ватт. Мощности устройства вполне хватает, чтобы получать температуру порядка 800 градусов Цельсия, на такую температуру печь выходит чуть более чем через час.

Шаг второй. Основное тело печи

Для тела печи понадобится 10 кирпичей, их автор обрезает под углом 17 градусов, чтобы сложить нужную геометрическую фигуру (десятиугольник).

Шаг третий. Основание и нагреватель

Далее в нижнюю часть печи устанавливается нагреватель, для начала нам нужно сделать под него посадочное место. Убираем лишнее количество материала напильником, чтобы конфорка зашла в печь.

Также изготавливаем и донышко для печи, склеиваем для таких целей три огнеупорных кирпича. Когда раствор засохнет, вырезаем на основании выступ, который будет заходить внутрь печи. Автор работает ножовкой и стамеской. Вот и все, теперь устанавливаем конфорку и приклеиваем основание к печи на раствор.

Шаг четвертый. РамаШаг пятый. Крышка

Шаг шестой. Колесики

Хоть печь у нас будет и не слишком тяжелой, для ее удобной транспортировки к ней можно прикрепить колесики. Используем небольшие колеса для тележек, которые могут вращаться вокруг своей оси. В раме сверлим отверстия и нарезаем резьбу, теперь колесики можно прикрутить винтами. Если колесо поломается, его можно будет легко заменить.

Шаг седьмой. Электрика На дно печи устанавливаем электрическую конфорку, сверлим отверстия и выводим контакты наружу. Снаружи печи нужно изготовить и установить корпус, в котором будет устанавливаться электроника, сюда относится регулятор температуры, а также силовое реле. Не забываем также внутри печи установить датчик температуры. Корпус для электроники автор сварил из листового железа и куска профильной трубы. Учтите, что корпус печи может нагреваться, так что лучше расположить электронику на некотором расстоянии от печи. Проводку используем надежную, она должна иметь жаростойкую изоляцию.

Шаг восьмой. Испытания

Запускаем печь, ждем ее разогрева, на необходимую температуру печь выходит уже через час, корпус печи при этом нагревается, но не сильно. Теперь снимаем пробку и через горловину загружаем алюминий для расплавки. Это могут быть банки из под напитков, стружка и другой источник алюминия. В процессе желательно помешивать алюминий.

Когда алюминий расплавится, его можно выливать в нужную форму, не забывайте о технике безопасности, жидкий алюминий разогрет до 800 градусов! Автор заливает металл в формы, в итоге получаются заготовки, используемые для работы на токарном станке. Аналогично можно отливать разные изделия, детали для самоделок и так далее.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Изготовление индуктивного нагревателя

Рис. 2 Индукционная печь состоит из двух основных функциональных блоков: индуктора (нагревающая индукционная катушка) и генератора (источника переменного напряжения). Индуктор представляет собой оголенную медную трубку, свернутую в спираль (рис. 2).

Для изготовления своими руками печи мощностью не более 3 кВт индуктор должен быть сделан со следующими параметрами:

• диаметр трубки – 10 мм;
• диаметр спирали – 8-15 см;
• количество витков катушки – 8-10;
• расстояние межу витками – 5-7 мм;
• минимальный просвет в экране – 5 см.

Нельзя допускать соприкосновения соседних витков катушки, соблюдайте указанное расстояние. Индуктор никаким образом не должен соприкасаться с защитным экраном печи, зазор между ними должен быть не меньше указанного.

Немного теории

При конструировании самодельной «индукционки» нужно твердо помнить: минимум потребляемой мощности не соответствует максимуму КПД, и наоборот. Минимальную мощность от сети печка возьмет при работе на основной резонансной частоте, Поз. 1 на рис. Болванка/шихта при этом (и на более низких, дорезонансных частотах) работает как один короткозамкнутый виток, а в расплаве наблюдается всего одна конвективная ячейка.

Режимы работы тигельной индукционной печи

В режиме основного резонанса в печке на 2-3 кВт можно расплавить до 0,5 кг стали, но разогрев шихты/заготовки займет до часа и более. Соответственно, общее потребление электричества от сети будет большим, а общий КПД – низким. На дорезонансных частотах – еще ниже.

Вследствие этого индукционные печи для плавки металла работают чаще всего на 2-й, 3-й и др. высших гармониках (Поз. 2 на рис.) Требуемая для разогрева/расплавления мощность при этом возрастает; для того же полкило стали на 2-й понадобится 7-8 кВт, на 3-ей 10-12 кВт. Но прогрев происходит очень быстро, за минуты или доли минут. Поэтому и КПД выходит высокий: печка не успевает «съесть» много, как расплав уже можно лить.

У печей на гармониках есть важнейшее, даже уникальное достоинство: в расплаве возникает несколько конвективных ячеек, мгновенно и тщательно его перемешивающих. Поэтому можно вести плавку в режиме т. наз. быстрой шихты, получая сплавы, которые в любых других плавильных печах выплавить принципиально невозможно.

Если же «задрать» частоту в 5-6 и более раз выше основной, то КПД несколько (ненамного) падает, но проявляется еще одно замечательное свойство индукционки на гармониках: поверхностный нагрев вследствие скин-эффекта, вытесняющего ЭМП к поверхности заготовки, Поз. 3 на рис. Для плавки этот режим используется редко, но для разогрева заготовок под поверхностную цементацию и закалку – милое дело. Современная техника без такого способа термообработки была бы просто невозможна.

О левитации в индукторе

А теперь проделаем фокус: накрутим первые 1-3 витка индуктора, затем перегнем трубку/шину на 180 градусов, и остальную обмотку навьем в обратном направлении (Поз 4 на рис.) Подключим к генератору, введем в индуктор тигель в шихтой, дадим ток. Дождемся расплавления, уберем тигель. Расплав в индукторе соберется в сферу, которая там останется висеть, пока не выключим генератор. Тогда – упадет вниз.

Эффект электромагнитной левитации расплава используют для очистки металлов путем зонной плавки, для получение высокоточных металлических шариков и микросфер, и т.п. Но для надлежащего результата плавку нужно вести в высоком вакууме, поэтому здесь о левитации в индукторе упомянуто только для сведения.

Особенности эксплуатации

Как уже говорилось выше, в печах тигельного типа используются источники питания высокой частоты.

При этом, генераторы, изготовленные своими руками, могут излучать паразитные высокочастотные колебания, которые могут принести определенный вред здоровью человека.

Поэтому при эксплуатации индукционной печи индуктор необходимо располагать вертикально, перед включением печи на индуктор надо надевать заземленный экран. При включенной печи необходимо наблюдать за происходящими в тигле процессами на расстоянии, а после выполнения работ немедленно выключать ее.

При эксплуатации изготовленной своими руками индукционной печи необходимо:

1. Принимать меры для защиты пользователя печью от возможного высокочастотного излучения.
2. Учитывать возможность ожога индуктором.

При работе с печью необходимо учитывать и термическую опасность. Касание горячим индуктором кожи может вызвать сильный ожог.

Печка на 30-50кг для черновой переплавки алюминия

Обычно при плавке сначала накидывается горка мелочи, и как они расплавятся, так опускается более крупные детали которые одной стороной контактируют с жидким металлом.

Вот что-то подобное я и хотел. Как я понимаю теплоизоляцию обеспечивает воздушный зазор в 2-3см между внутренней и внешней кладкой?

В принципе для меня количество горелок непринципиально, если надо можно и 4 поставить. Я думал использовать большие горелки для кровельных работ, которые работают на 4-5 атмосфер и расходуют 6-8 кг газа в час их мощность 60-80 киловатт (один кг пропана эквовалент 12 килловаттчас, горелка выплевывает за час 6 кг = > мощность = 6*12) . Единственное, как правило 50 литровый газовый баллон с трудом тянет одну такую горелку так как газ испаряясь охлаждает баллон и газ хуже испаряется.

Подъёмное устройство — обязательная часть, но в нем для меня нету ничего сложного. Можно сделать что-то типа журавля с противовесом, можно подымать каким ни будь мини козловым краном. Такой объём алюминия не остынет слишком быстро, поэтому можно спокойно повозиться с вытаскиванием и разливкой минут 10.

Вот она и есть основная мысль: сократить трудозатраты на измельчание алюминия, так как доступны крупные литые детали которые пилиться очень плохо. Кстати все закладные элементы потом спокойно остаются в тигле, с них хорошо стекает расплавленный алюминий. Пока тигель горячий их можно без проблем с него вытрясти или выковырять кочергой.

Вот какой будет температура кирпечей я пока незнаю, вскрытие покажет.

Ещё одной идеей было использование в качестве тиглей старых 50л пропановых баллонов, которые можно купить на приемке металла. Дешево, легкодоступно и просто заменить прогоревший тигель. Толщина стенки у них 5-6мм, можно пытаться снаружи добавить им ребра жесткости. Для поднятие его из печки нужна какая ни будь приспособа типа крана. Как вариант — печку можно заглубить в землю.

Конструкция наружных элементов

Каркас плавильной тигельной печи представляет собой базу, к которой крепятся все ее элементы. На крупных промышленных устройствах каркас имеет вид сплошного кожуха. Все детали каркаса должны иметь высокую прочность, в связи с влиянием на них электромагнитного поля индуктора. Оболочка при определенных условиях может нагреваться так же, как и материал в печи. Чтобы уменьшить нагрев, каркас рационально изготавливать из неэлектропроводных материалов. Однако, поскольку диэлектрические материалы имеют высокую цену, материалом для каркаса обычно служит сталь. Стальная конструкция разбивается на несколько элементов, которые, в свою очередь, изолируются друг от друга. Для снижения электромагнитного поля вблизи каркаса используются экраны. Защитный экран устанавливается между индуктором и корпусом печи. Экран имеет форму цилиндра и выполняется из алюминия или меди.

Поворотный узел — важный элемент конструкции. Главное требование к механизму поворота — обеспечение наклона для полного слива металла. Механизмы поворота могут использоваться разные. В печах небольшого объема используется ручная или электрическая лебедка. Промышленные печи наклоняют с помощью кран-балки. Печи большого объема могут оборудоваться гидравлическим приводом наклона.

Крышка, которой накрывается тигельная печь для плавки, служит для поддержания температуры внутри агрегата на более высоком уровне. Однако учитывая, что накрывать печь можно только после полного расплавления шихты, применение крышки не является обязательным.

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

• Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
• Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

1. Установить огнеупорную конструкцию на ровную площадку.
2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

• • Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.

  • На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.

  • В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Материал муфеля и несколько вопросов по расчетам.

Материал муфеля и несколько вопросов по расчетам.

1150 градусов с нихромом нереально. Максимум 900. Для повышения инерционности надо увеличивать массу муфеля, для повышения КПД — увеличивать толщину и уменьшать теплопроводность изоляции. Но на мой взгляд, чем меньше инерционность тем лучше. Возможностей больше, быстрое охлаждение иногда тоже нужно. А плавное охлаждение легко реализуется терморегулятором.

Вопрос зависимости мощности-температуры-объема поставлен несколько некорректно. Важен не объем как таковой, а площадь поверхности и свойства теплоизоляции. А мощность влияет на время нагрева и на достигаемую температуру, через площадь поверхности и свойства теплоизоляции. Если умудрится сделать почти идеальную теплоизоляцию, можно и 100 ваттами разогреть до высоких температур, правда, медленно.

Как материал муфеля можно попробовать огнеупорную глину, но здесь актуален вопрос механической прочности. Если глина будет слишком жирная или слишком тощая, результат получится отрицательный. И еще обжигать надо. В принципе можно обжечь при первом включении печки, но как намотать нихром не развалив муфель я себе не очень представляю.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

• Обжиг керамики
• Закалка металлических изделий
• Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём. Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

• натуральный фарфор — 1400 0 С
• столовый — 1350 0 С
• сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

• медь — 1080 0
• бронза (в зависимости от марки) — от 930 0 до 1140 0
• латунь в пределах от 880 до 950 градусов

Принцип действия

Принцип работы индукционной печи иллюстрирует рис. справа. В сущности она – электрический трансформатор с короткозамкнутой вторичной обмоткой:

Принцип действия индукционной печи

• Генератор переменного напряжения G создает в индукторе L (heating coil) переменный ток I1.
• Конденсатор С совместно с L образуют колебательный контур, настроенный на рабочую частоту, это в большинстве случаев повышает техпараметры установки.
• Если генератор G автоколебательный, то С часто исключают из схемы, используя вместо него собственную емкость индуктора. Она у описанных ниже высокочастотных индукторов составляет несколько десятков пикофарад, что как раз соответствует рабочему диапазону частот.
• Индуктор в соответствии с уравнениями Максвелла создает в окружающем пространстве переменное магнитное поле с напряженностью H. Магнитное поле индуктора может как замыкаться через отдельный ферромагнитный сердечник, так и существовать в свободном пространстве.
• Магнитное поле, пронизывая помещенную в индуктор заготовку (или плавильную шихту) W, создает в ней магнитный поток Ф.
• Ф, если W электропроводящая, индуцирует в ней вторичный ток I2, то тем же уравнениям Максвелла.
• Если Ф достаточно массивна и цельная, то I2 замыкается внутри W, образуя вихревой ток, или ток Фуко.
• Вихревые токи по закону Джоуля-Ленца отдает полученную им через индуктор и магнитное поле от генератора энергию, нагревая заготовку (шихту).

Электромагнитное взаимодействие с точки зрения физики достаточно сильно и обладает довольно высоким дальнодействием. Поэтому, несмотря на многоступенчатое преобразование энергии, индукционная печь способна показать в воздухе или вакууме КПД до 100%.

Блок управления

В блоке управления нижняя и верхняя крышки снабжены решётками для охлаждения выводов нагревателя. Всё таки диаметр выводов 3 мм. К тому же излучение тепла через днище плавилки тоже присутствует. Регулятор охлаждать не надо- 10 ватт всего. Заодно охладим и холодные концы термопары. Блок управления с регулятором температуры Термодат-10К2. Вверху справа- тумблер включения. Вверху слева- рычаг лифта тигля со стержнем лифта(нерж. электрод Ф3мм).

Почему я выбрал в качестве регулятора именно Термодат. Имел дело с Овен, но после одной зимы в неотапливаемом помещении, у него слетела прошивка. Термодат выдержал уже несколько зим и сохранил не только прошивку, но и настройки. К тому же корпус металлический, неубиваемый. (Надо бы хоть пузырь с пермяков взять, за рекламу

Как работает муфельная печь?

Для того, чтобы понять, как работает устройство для закалки металла, происходит процесс взаимодействия различных элементов, рассмотрим внимательно ее строение:

Корпус печи. Если осталась старая газовая плита, с встроенным духовым шкафом, то она прекрасно подойдет для основы устройства. Лучший размер для такого духового шкафа: 70см-50см-60см. Такие габариты удобны для работы с термообработкой.

Внимание! Если вы решились использовать как основную конструкцию бывшую газовую плиту, то произведите демонтаж пластиковых составляющих. Иначе произойдет расплавление всех материалов

Внутренний слой. Непосредственный контакт с поверхностью топки. Коэффициент полезных действий зависит от этой части конструкции, поэтому использовать следует огнеупорный шамотный кирпич.

Фото 1. Огнеупорный шамотный кирпич — обязательный элемент для внутреннего слоя при изготовлении печи своими руками.

Внешний слой. Его цель – сокращение потерь передачи тепла. Широко используются перелит и базальтовая вата для достижения эффекта.

Совет! Не используйте асбест как внешний слой. Нагреваясь, этот материал выделяет канцерогены.

Нагрев рабочего пространства. Спирали, созданные из нихромовой или фехралевой проволоки, отвечают за процесс нагревания всей газовой плиты. Лучше использовать фехралевые, так как они более пластичны, но нихромовые – дешевле.

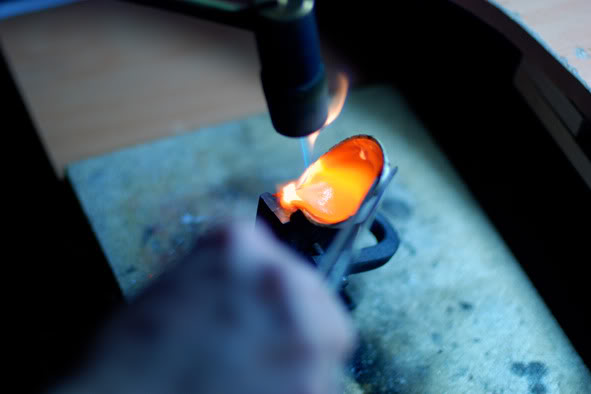

Плавка золота и серебра

Печь для плавки золота легко сделать в домашних условиях. Она применима и для плавки серебра.

Порядок работы следующий:

• Берется шамотный кирпич и разрезается на 2 части. Победитовым сверлом диаметра 48 мм, делается в одной половинке, в середине, сквозное отверстие. А во второй отверстие сверлится на половину высоты.
• Через отверстие, проводится спираль и обе половинки стягиваются болтами, отверстия для которых сверлятся с боков.
• Сверху устанавливается графитовый тигель.
• Изготавливается металлический каркас и обе половинки вставляются в него.
• Все боковые зазоры замазываются глиной.
• К выведенным концам спирали подводится напряжение.
• В тигель бросаются куски золота или серебра.
• В процессе нагрева идет расплавление цветного металла.

Изготовление печей для плавки металла своими руками процесс сложный, но выполнимый. Для этого нужно изучить характеристики видов оборудования. Определиться какое из них наиболее предпочтительно к данным условиям. Затраты на изготовление быстро себя окупят.

Нормы и технические параметры индукционных тигельных печей

Технические параметры и нормативы, разработаны для каждой модели индукционных тигельных печей отдельно, но они схожи в некоторых параметрах. Рассмотрим более подробно на примере тигельной индукционной печи, модели ИЧТ-1/0,4 С2.

Данная конструкция разработана для переплавки чугунного материала. Тигельная индукционная печь изготовлена в соответствии с ГОСТом 15150-69, и предназначается для эксплуатации в таких условиях:

• Удары и вибрации вблизи установки должны отсутствовать.
• Нельзя использовать установку над уровнем моря, свыше 1000 м.
• Запрещается использование конструкции на промышленных предприятиях с концентрированными показателями пыли и паров (ГОСТ 2.1.005-88).
• Допускается применение конструкции при температуре окружающей среды +5 °С-(+40 °С).
• (Во избежание росы) не следует использовать воду для охлаждения более, чем на 15 °С ниже окружающей среды.
• В охлаждаемой жидкости должны отсутствовать примеси, создающие осадок.
• Рекомендуемая температура охлаждающей воды — +5 °С-(+25 °С).

Данная индукционная печь соответствует нормативам пожарной безопасности, однако установку следует помещать исключительно в закрытые невзрывоопасные помещения, лишённые не агрессивных газообразных сфер и примесей, способных повредить металлы и изоляцию.

Технические характеристики индукционной плавильной печи:

Установленная производительность, кВт	400
Потребляемая электроэнергия, кВт	386
Масса, т	1,0
Электрическая частота, Гц	50
Число фаз питающей сети	1
Номинальное напряжение, В: — сетевое — индукторное	6000 или 10000 495
Температурный диапазон, ° С: — оптимальный — макс.	1400 1550
Эффективность плавления и перегрева сырья, т/ч	0,61
Расход электричества на расплавление, кВт·ч/т	630
Конструктивный вес, т	12,1
Вес всего устройства т	18,3
Расход жидкости для охлаждения, м/ч	5,0

Классификация печных агрегатов

Чаще всего самодельные печки делают с варочными поверхностями.

Согласно особенностям устройства их делают:

• камерными;
• канальными;
• колпаковыми.

В камерных печках топочные газы поступают в специальную камеру и там за счет естественной циркуляции полностью сгорают. Их конструкция создает подобие горения обычного костра в замкнутом пространстве. В бытовых моделях топочный отсек соединяют с дожигательным в единый модуль, называемый горнилом. Его сводчатая форма обеспечивает полный дожиг топлива. Примером подобной конструкции можно назвать классическую русскую печь.

В канальном агрегате топочные газы сначала догорают, потом постепенно остывают и перемещаются по каналам, находящимся между перегородками. При передвижении они отдают тепло печному корпусу. Внутри догорание отсутствует до тех пор, пока температура в топочном отделении не достигнет 400 градусов. КПД этих приборов не превышает 60%.

В колпаковой печи продукты горения движутся к своду особого колпака и там задерживаются, полностью догорая. Затем газы опускаются к низу и отдают тепло корпусу. Для растопки такого агрегата достаточно прогреть только небольшую зону колпака. Его КПД может составить 75%.

Индукционная печь своими руками

Благодаря пошаговому руководству можно самостоятельно создать достаточно хорошие и продуктивные агрегаты разных размеров. Для работы с мелкими и крупными деталями потребуется предварительно продумать все нюансы, касающиеся будущего корпуса установки и важных составляющих.

Простая схема индукции

Подготовительные моменты также требуют особого внимания, прежде чем приступать к сборке, стоит закупить все составляющие в специализированных магазинах. Если точно придерживаться алгоритма действий, то печь для плавки металла, получится сконструировать своими руками за короткий промежуток времени.

Конструкция из транзисторов

Из инструмента понадобится паяльник и плоскогубцы, место для работы также нужно подготовить заранее, удобство и скорость создания агрегата напрямую зависит от этого фактора. Питание аппарата предполагает подключение к сети в 220 В, не будет лишним использовать выпрямители. Закупить нужно такие составляющие как:

1. Диоды, в количестве 2 шт.(UF4007).
2. Конденсаторы.
3. Два полевых транзистора.
4. Резистор(470 Ом).
5. Дроссельные кольца(2 штуки).
6. Провод с сечением в 2 мм.

Без специальной схемы не обойтись, на ней наглядно можно увидеть все интересующие нюансы, бумаги лучше держать перед собой и в случае необходимости сразу заглянуть туда.

Транзисторы необходимо расположить на радиаторы, параметры которого должны соответствовать возможным повышениям температур, ведь в момент работы агрегата схема будет греться. После чего переходят к изготовлению дросселя, для этого на кольца наматывают медную проволоку, не стоит делать больше 15 витков.

Конденсаторы следует объединить, чтобы получилась батарея, благодаря параллельному соединению элементов можно достичь показателей в 4,7 мкФ.

Индикатор также обматывается проволокой диаметром 2 мм, 8 витков будет достаточно, концы необходимо оставить длинные, благодаря этому дальнейшее подключение не вызовет проблем.

С графитовыми щетками

Подобная конструкция отлично подойдет для выплавки сплавов из любого металла, прежде чем приступать к работе потребуется приобрести следующий список составляющих:

1. Щетки.
2. Гранит порошкового типа.
3. Трансформатор.
4. Шамотрые кирпичи.
5. Проволоку из стали.
6. Алюминий тонкого образца.

За основу стоит взять бокс, он конструируется из кирпича, который следует положить на плитку огнеупорного типа. Поверх кладут асбестокартонный лист, чтобы придать элементу нужную форму, стоит только смочить поверхность водой. Размеры конструкции напрямую зависят от мощности, которую будет выдавать трансформатор. Если деталь берется из сварочного аппарата старого образца, то ее следует предварительно перемотать.

Чтобы не допустить перегрева, потребуется обмотать корпус тонким алюминием, который возьмет лишнюю температуру на себя. Глиняная подложка достаточно практична, ее укладывают, чтобы расплавленный металл не растекался по поверхности. На последнем этапе устанавливают графитовые щетки, этот элемент при необходимости можно заменить новым.

Печь на лампах

Я всегда советую перед началом конструирования любого устройства сделать подробную разработку будущей модели, составить схему и спроектировать работу. Без минимального опыта в физике и электричестве лучше не браться за изготовление, а изначально найти хорошую и полезную информацию как сделать индукционную печь.

Медную проволоку необходимо согнуть так, чтобы получилась спираль, витки не стоит делать слишком близко, 5 мм считается минимальным показателем. Диаметр готового элемента варьируется от 8 до 16 см. Индуктор следует подбирать так, чтобы тигель достаточно легко помещался.

Схема печи на лампах

Созданную схему обрамляют корпусом из графита или текстолита, материал в обязательном порядке не должен проводить ток. Для удобства большинство экземпляров оснащают лампой-индикатором, а благодаря подстроечному конденсатору получится регулировать мощность.
