Как выбрать терморегулятор для котла отопления

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

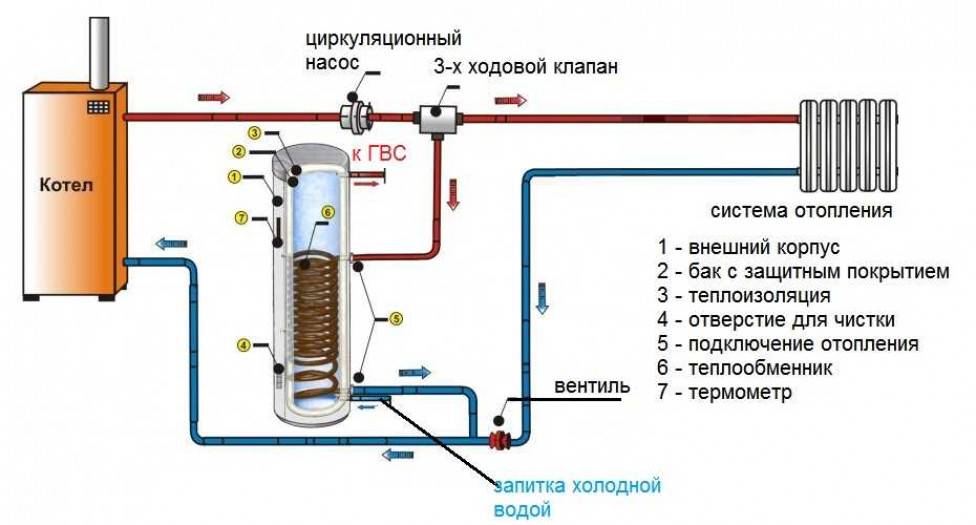

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Термостат и экономия газа

В интернете встречается немало отзывов такого плана: «Повелся на заверения продавцов об экономии 30%, купил и поставил регулятор температуры, теперь котел расходует больше газа. Зачем он вообще нужен?». Давайте разберемся, за счет чего данный прибор экономит энергоносители (не только газ, но и твердое топливо, солярку и электроэнергию):

1. Увеличивается интервал между запусками теплогенератора. Причина – остывание и нагрев воздуха происходит медленнее, чем воды в батареях.
2. Вместе с горелкой отключается циркуляционный насос, потребляющий до 100 Вт электричества. В ТТ-котлах останавливается вентилятор (турбонагнетатель либо дымосос).
3. Помещения полноценно обогреваются в нужное время, когда жильцы пребывают дома. В остальные часы поддерживается разумно-допустимая температура. Нагрев рекомендуется уменьшать и ночью – для комфортного сна достаточно топить комнаты на уровне 18—19 °С.

1. На котле выставлена минимальная температура теплоносителя (40—45 °С), потому что контуры напольного отопления подключены напрямую. Отопитель работает с низким КПД, расход газа не уменьшается.
2. Когда жилище отапливается исключительно теплыми полами, а терморегулятор не делает замер в нижней зоне комнаты. Стяжка и воздух прогревается медленно, в момент срабатывания датчика полы становятся слишком горячими. При остывании наблюдается обратная картина.
3. Теплопотери здания чересчур велики. Здесь никакие термостаты не помогут, требуется утепление.
4. Связка термодатчик – котел неверно настроена, неправильно подобран гистерезис (перепад температур между запуском и остановкой теплогенератора).

В каждом терморегуляторе предусмотрена разница температур между отключением и включением котла. Значение можно изменять в пределах 0.5—2 градуса. Если выбран максимальный гистерезис, а дом отапливается теплыми полами, перепад температур воздуха сильно увеличится, пребывание в помещении станет некомфортным, а теплогенератор израсходует больше топлива для нагрева.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Когда терморегулятор не экономит газ?

В интернете встречается немало отзывов такого плана: «Повелся на заверения продавцов об экономии 30%, купил и поставил регулятор температуры, теперь котел расходует больше газа. Зачем он вообще нужен?». Давайте разберемся, за счет чего данный прибор экономит энергоносители (не только газ, но и твердое топливо, солярку и электроэнергию):

1. Увеличивается интервал между запусками теплогенератора. Причина – остывание и нагрев воздуха происходит медленнее, чем воды в батареях.
2. Вместе с горелкой отключается циркуляционный насос, потребляющий до 100 Вт электричества. В ТТ-котлах останавливается вентилятор (турбонагнетатель либо дымосос).
3. Помещения полноценно обогреваются в нужное время, когда жильцы пребывают дома. В остальные часы поддерживается разумно-допустимая температура. Нагрев рекомендуется уменьшать и ночью – для комфортного сна достаточно топить комнаты на уровне 18—19 °С.

Теперь рассмотрим ситуации, когда вместо экономии наблюдается повышенный расход либо ухудшение обогрева:

1. На котле выставлена минимальная температура теплоносителя (40—45 °С), потому что контуры напольного отопления подключены напрямую. Отопитель работает с низким КПД, расход газа не уменьшается.
2. Когда жилище отапливается исключительно теплыми полами, а терморегулятор не делает замер в нижней зоне комнаты. Стяжка и воздух прогревается медленно, в момент срабатывания датчика полы становятся слишком горячими. При остывании наблюдается обратная картина.
3. Теплопотери здания чересчур велики. Здесь никакие термостаты не помогут, требуется утепление.
4. Связка термодатчик – котел неверно настроена, неправильно подобран гистерезис (перепад температур между запуском и остановкой теплогенератора).

В каждом терморегуляторе предусмотрена разница температур между отключением и включением котла. Значение можно изменять в пределах 0.5—2 градуса. Если выбран максимальный гистерезис, а дом отапливается теплыми полами, перепад температур воздуха сильно увеличится, пребывание в помещении станет некомфортным, а теплогенератор израсходует больше топлива для нагрева.

О тонкостях настройки термостата расскажет мастер-монтажник на видео:

https://youtube.com/watch?v=1iK3sW8laIk

Принцип работы

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Виды дистанционных терморегуляторов

Для поддержания необходимой температуры в помещениях используются следующие регуляторы:

• Простой терморегулятор с ручным указателем температуры и проводным подключением. Комплектуется проводами длиной до 30 м.
• Регулятор с дисплеем и возможностью программирования в комплекте с проводами для подключения.
• То же, со встроенным GSM – модулем для коммуникации с мобильным телефоном.
• Автономный беспроводной регулятор.
• Внешний беспроводной терморегулятор для газового котла, позволяющий управлять его работой в зависимости от погодных условий.

Последняя разновидность термостатов используется совместно с электронным блоком управления отопительной установки, имеющего такую функцию. Большинство ведущих зарубежных производителей предусматривают в своих изделиях эту возможность. Погодозависимый регулятор подключается к специальным контактам контроллера либо связывается с ним посредством радиомодуля. Такой способ регулирования считается наиболее эффективным, поскольку котельная установка реагирует на похолодание (или потепление) еще до того, как холод проникнет в дом и начнет понижаться температура в комнатах.

Задать необходимую температуру в доме можно, если поставить программируемый терморегулятор для котла с дисплеем. В зависимости от завода – изготовителя электронику прибора можно запрограммировать на неделю вперед или более, чтобы в разное время суток в доме выдерживалась требуемая температура. Функция дает возможность экономить топливо, поскольку нет смысла полноценно топить дом, когда в нем никого нет. То же касается и ночного времени суток, во время сна температуру можно понизить на несколько градусов, а к утру снова поднять.

Терморегулятор с GSM – модулем может передавать информацию на ваш телефон с помощью текстовых сообщений. В газовых котлах ведущих европейских и южнокорейских производителей устанавливаются Wi – Fi модули, с помощью которых можно управлять работой агрегата через интернет. Поскольку контроллер таких отопительных установок связан с комнатным терморегулятором, то через сеть есть возможность дистанционно менять температуру в помещениях дома.

Беспроводные терморегуляторы для котлов оборудованы встроенным радиомодулем для связи с контроллером водогрейной установки. Удобство в эксплуатации и отсутствие длинных проводов – главные преимущества этих устройств. Недостаток заключается в том, что отопительные установки и терморегуляторы от разных производителей могут быть несовместимы между собой. Этим же недостатком страдают и регуляторы, подключаемые к котлам с помощью проводов. Проблема возникла вследствие обилия различных производителей электроники и газовой аппаратуры. По этой причине покупать прибор надо, проконсультировавшись со специалистом сервисной службы фирмы – изготовителя котла и терморегулятора.

Различная дополнительная автоматика для газовых котлов, в том числе и терморегуляторы, имеют все большее количество функций, их ассортимент постоянно расширяется. Некоторые модели с большим жидкокристаллическим дисплеем могут не только поддерживать температуру в помещении, но и управлять газогорелочным устройством совместно с электронным блоком котла. На дисплее можно увидеть значения температуры теплоносителя и наружного воздуха, а в случае нештатной ситуации или мелкой неисправности на экране появится код ошибки. Данные электронные устройства избавляют от необходимости часто посещать помещение топочной с целью проверки работы оборудования.

Рекомендации к выбору

Перед покупкой беспроводного термостата следует уточнить такие параметры, как общая отапливаемая площадь помещения и примерный уровень температуры воздуха, который нужно будет поддерживать. Зная эти показатели, продавец поможет правильно выбрать модель регулятора и предостережёт от покупки слишком мощного прибора.

В отношении качества и надёжности лучше всех себя зарекомендовали регуляторы следующих торговых марок:

• Oventrop (Германия).
• Danfoss (Дания).
• Valtek (Италия).
• Kermi (Германия).

Беспроводные термостаты реализует каждая фирма, специализирующаяся на изготовлении отопительного оборудования. При этом производители настоятельно рекомендуют приобретать газовые котлы и температурные регуляторы одной марки.

Это позволит упростить процессы установки и агрегации оборудования. А также использование климатических приборов одного бренда исключает возникновение дополнительных неудобств в их эксплуатации.

Дополнительные опции для эффективного отопления

При выборе комнатного термостата следует обратить внимание на наличие в характеристиках прибора дополнительных функций:

• «ЭКО» — позволяет изменить установочные параметры на меньшее (энергосберегающее) значение на период до 24 часов.
• «Отпуск» — уменьшение расходов газа за счёт снижения температуры в помещении в период отсутствия жильцов до нескольких месяцев.

• «Вечеринка» — дневной режим соблюдается в течение 1—23 часов, после чего система возвращается к нормальной работе.
• «Нерабочий день» — при активировании этой функции в помещении поддерживается воскресная программа до нескольких десятков дней.
• «Открытое окно» — отключение отопительной системы происходит при резком снижении температуры в помещении во время проветривания.
• GSM-модуль или WI-FI-модуль — пользователь может управлять работой газового котла дистанционно через интернет.

Стоимость

Выбирая тип регулирующего прибора, необходимо ориентироваться на следующие критерии:

• стоимость — наиболее дешёвыми являются проводные электронные и беспроводные простые термостаты;
• экономия энергоресурсов — оптимальным решением является приобретение программируемых приборов.

Стоимость самых простых комнатных термостатов составляет, в среднем, 40—50 долларов. Многофункциональные модели стоят ещё дороже — начиная от 80 долларов. Однако при покупке регулятора необходимо помнить, что прибор окупит себя в течение 1—2 отопительных сезонов за счёт снижения расхода газа и электроэнергии.

Важно! Перед установкой комнатного термостата необходимо осуществить утепление жилого помещения. В противном случае из-за высоких теплопотерь расход энергоресурсов не уменьшится

Принцип взаимодействия температурного датчика для котла отопления

Первым делом термодатчик определяет уровень температурного режима в контролируемом помещении. Затем полученные сведения поступают в блок управления и анализируются.

В зависимости от установленного теплового режима прибор сигнализирует о необходимости увеличить или уменьшить температуру.

После чего система отопления автоматически проведёт корректировку. Таким образом, включение и выключение котла напрямую зависит от работы термодатчика.

В зависимости от типа размещения и способа передачи данных термодатчики делятся на несколько видов.

По способу размещения датчики бывают:

• комнатные – устанавливаются в помещении и осуществляют контроль температурного режима внутри;
• внешние – расположены за пределами дома, проводят корректировку микроклимата в помещении с учётом температурных показателей на улице;
• накладные – монтируются непосредственно к трубе системы отопления;
• погружные – располагают внутри теплоносителя.

Фото 1. Температурный датчик погружного типа для отопительной системы газового котла в частном доме.

Проводные и беспроводные

В зависимости от способа передачи информации термодатчики также делятся на подтипы. Бывают проводными и беспроводными. В первом случае показатели с прибора поступают на ресивер посредством проводного соединения. Беспроводные модели передают данные дистанционно, с помощью специального приспособления.

Принцип работы термостата

Термостат – это полностью автоматический прибор, позволяющий свести к минимуму вмешательство человека в работу отопительной системы. На таких автоматических программаторах выставляется определенное значение температуры, которое должно поддерживаться в помещении. При отклонениях от заданного значения термостат дает котлу соответствующие команды.

Котел, получив команду на запуск, начинает работать и прогревать теплоноситель, в результате чего помещение нагревается. Как только температура достигает верхнего установленного значения, газовый котел отключается – и такой цикл повторяется все время. Особенностью этого рабочего цикла при подключенном термостате является тот факт, что вместе с котлом отключается и циркуляционный насос – а это в конечном итоге положительно отражается на стоимости отопления.

В отличие от ручной настройки котла, программатор оценивает не температуру теплоносителя, а температуру в помещении. Эта особенность позволяет на порядок снизить количество включений котла для очередного подогрева – даже если батареи полностью остыли, но температура воздуха все еще достаточно высока, отопительное оборудование будет находиться в режиме ожидания.

Регулярность включения котла в наибольшей степени снижается из-за следующих факторов:

• Обогрев помещения солнечными лучами;
• Повышение температуры воздуха на улице и, как следствие, снижение разницы температур;
• Увеличение количества людей в помещении;
• Получение тепла через ограждающие конструкции.

Как показывает статистика, экономия при использовании термостата может достичь 30% — а это довольно высокий показатель, который позволяет такой системе называться энергоэффективной. Именно поэтому стоит подумать о том, как подключить комнатный термостат к газовому котлу, и воспользоваться возможностью сэкономить.

Лучшие известные производители и модели: характеристики и цены

BAXI KHG

Известный простой механический терморегулятор без дополнительных функций и настроек. Среди механических аналогов отличается итальянским качеством сборки и надежностью, стандартным гистерезисом 1°C, минималистичным приятным дизайном. Недостатки стандартны для всех механических устройств – высокая погрешность, шаг температуры в 1°C, а не в 0,5°C, неизменный гистерезис.

Стоимость: 1 350-1 500 руб.

TEPLOCOM TS-Prog-2AA/8A

Проводной программируемый электронный термостат. Отличается наличием практически всех доступных на сегодняшний день функций за небольшую цену, по сути лучший выбор в соотношении цена-качество.

Имеет хороший контрастный дисплей, возможность установки минимальной и максимальной температуры, режим защиты насоса, защиты от перегрева и замерзания, индикацию неисправности системы, установку гистерезиса программирование температурных графиков на 7 дней и т.д.

Недостатками являются проводное соединение и, несмотря на это, питание от 2 батареек типа АА, их достаточно на 1-1,5 года эксплуатации.

Стоимость: 3 300-3 400 руб.

TEPLOCOM TS-Prog-2AA/3A-RF

Абсолютно аналогичный предыдущей модели программируемый термостат, но уже с беспроводным соединением по частоте 868 МГц, это значит увеличение дальности приема вплоть до 100 метров. Приемник подключается к котлу проводным соединением. Недостатком данной модели является довольно высокая цена, поскольку у проводных аналогов за эту цену могут быть встроены Wi-Fi и GSM-модули, в комплекте имеются датчики для теплого пола.

Стоимость: 5 400-6 500 руб.

ТЕПЛОЛЮКС MCS-350

Один из лучших комнатных терморегуляторов для котла отопления. Имеет практически все современные контролирующие и защитные функции, режим программирования 24/7, подробную статистику потребления. Отличается наличием сенсорного ЖК дисплея с автоматической блокировкой, наличием Wi-Fi модуля, позволяющего управлять системой со смартфона, дополнительный выносной датчик температуры в комплекте (всего можно подключить до 32 датчиков).

Благодаря Wi-Fi, термостат можно установить в любом незаметном месте и производить управление со смартфона, но даже при открытой установке, он гармонично впишется практически в любой интерьер.

Стоимость: 4 590-6 000 руб.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Механическая модель

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

• частое проветривание;
• яркие солнечные лучи, которые поступают через окна;
• резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Название модели	Технические характеристики	Цена в руб.
BALLU BMT-2	Mощность	2 200 Вт	840
Управление	Механическое
	Температурный режим	+5 до +30 ⁰С
Тип монтажа	Открытая установка

Название модели	Технические характеристики	Цена в руб.
ELECTROLUX Thermotronic Basic ETB-16	Mощность	4 Вт	2500
Управление	Механическое
	Температурный режим	+5 до +40 ⁰С
Тип монтажа	Cкрытая установка

Механические комнатные терморегуляторы для газового котла пользуются популярностью, имеют невысокую стоимость и можно проводить самостоятельный монтаж.

Дистанционные варианты оборудования

Терморегулятор для котла отопления (регулятор температуры) может работать дистанционно.

Комфортное поддержание температуры во всем помещении

Выделяют несколько видов такого прибора:

• простые;
• программные комнатные.

Первый вариант создан для поддержания заданной температуры в помещении. А при монтаже второго варианта владелец помещения получает следующие преимущества:

• удаленное управление;
• можно выставить режим в зависимости от времени суток;
• быстрота смены режима;
• можно запланировать изменения на неделю;
• быстрое реагирование котла на изменения;
• малый расход топлива;
• используется аккумулятор.

Дистанционные программные датчики температуры (комнатные) для газовых котлов созданы для людей, которые любят максимальный уровень комфорта и новую технику. Вот несколько популярных вариантов такого устройства:

Название модели	Технические характеристики	Цена в руб.
Bosch TRZ 12-2	Тип устройства	Электронное	9800
Тип монтажа	Накладной
	Температурный режим	+5 до +39 ⁰С
Размеры блока	91*113*33 мм
Таймер	Недельный

Название модели	Технические характеристики	Цена в руб.
Siemens REV13	Тип устройства	Программное	6900
Тип монтажа	Накладной
	Температурный режим	+3 до +35 ⁰С
Размеры блока	130*94*30 мм
Таймер	есть

Программные термодатчики для котла отопления бывают различными по стоимости и функциям. При этом все модели прекрасно справляются с контролем температуры в помещении, а удобство регулировки позволяет прибавить тепло в доме, не вставая с кровати.

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.
