Печь из чугунной ванны своими руками

Фундамент для печи

Вид фундамента зависит от общего веса печи:

для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Строить печь можно только на прочном и жаростойком основании

Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

Выливается бетонный фундамент под будущую печь.
Отрезается торец ванны.
Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
На противоположном конце барабана приваривается вертикально газовый баллон.
Теперь получившуюся конструкцию укладывают в ванну.

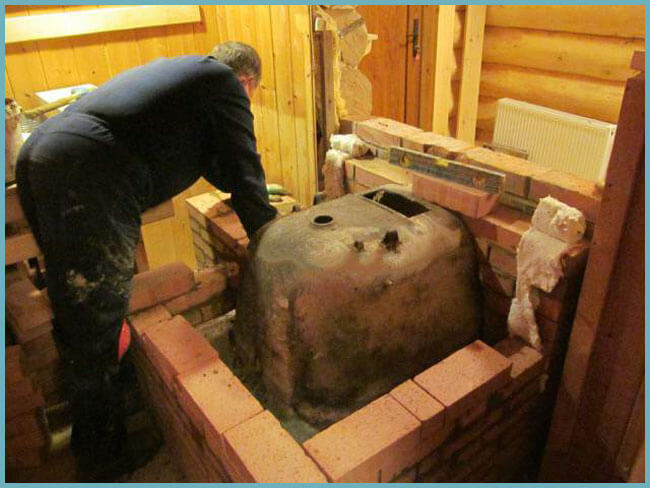

Кирпичная кладка вокруг ванны
К баллону приваривают дымоходную трубу.
Обкладывают фундамент кирпичом на высоту ванны. Для связки используют глиняный раствор.
После высыхания кладки её облагораживают керамической плиткой. Плиточный клей подбирают термостойкий.
В ванну засыпают камни фракцией от 7 до 15 см. Гранит или розовый кварцит. Камни быстро набирают температуру и долго отдают тепло. Кварцит выделяет в воздух химические соединения, которые нормализуют давление и обмен веществ. В такую ванну вместится примерно 350 кг камней. Банные технологи утверждают что этого количества камней хватает на баню в 10 кв. м.

Совет. Если к баллону приварить ровную металлическую площадку, то получится плита для нагрева чайника.

Советы по правильному распиливанию ванны

Когда все материалы, инструменты собраны, можно приступать к разрезанию емкости. Для удобства ее можно перевернуть чашей вниз или уложить набок.

Пользователи часто ищут:

Мангал-коптильня из баллона
Барбекю из бетона
Поленница для дров из металла

Орудовать болгаркой нужно аккуратно, чтобы не повредить поверхность.

Перед тем, как начать распиливать ванну, стоит учесть несколько ньюансов:

Нанесение разметки упростит разрезание изделия.
Первой снимают слой эмали строго по проведенной линии. Это поможет предотвратить появление сколов по краям.
Следующий шаг – разрезать чугун. Делают это постепенно, небольшими кусками примерно по 10 см, чтобы не перегреть болгарку.
Когда ванна уже распилена пополам, под каждую часть ставят опоры. Они не дадут деталям упасть и повредить инструмент, материал.

Фото: разметка и распил ванны

При условии использования качественной болгарки, обработка чугуна займет не более 1 часа.

Для барбекю понадобятся две половинки ванны: одна часть будет выполнять функцию камеры загрузки топлива, другая необходима для приготовления блюд. Для банной печки или камина будет достаточно одной половинки.

Чугунные печи: оценим преимущества

Почему самодельная чугунная печь (в нашем случае печка из чугунной ванны) столь выгодна? Чугун относится к числу наилучших материалов для этой цели, однако печи из чугуна, изготовленные заводским способом, стоят довольно дорого. Популярность этот материал приобрёл благодаря прочности, хотя он и хрупкий. Кроме того, он отличается стойкостью к воздействию критично высоких температур и неприхотливостью при эксплуатации.

Современные чугунные печи пользуются особой популярностью

Сравнивая чугунную и кирпичную печи, скажем, что теплопроводность гораздо лучше у первой. А поскольку в бане высокую температуру поддерживают не постоянно, материал не должен отличаться чувствительностью к температурным перепадам.

В зимнее время баню на дачном участке обычно не топят, из-за чего кирпич иногда начинает крошиться, чугуну же подобные проблемы неведомы. Что касается пожарной безопасности, то абсолютно не опасна только новая печь из кирпича. У старого изделия искры могут прорываться через трещины.

В целях повышения эстетики печь из чугунной ванны, сделанную своими руками, лучше всего обложить кирпичом. При повреждении некоторых блоков их легко можно заменить.

С чугуном серьёзно конкурирует сталь. По скорости прогрева и прочности печи из стали не уступают чугунным, однако срок службы первых существенно меньше. Пожалуй, основным слабым местом стальных печей является их подверженность коррозии. У чугуна эта проблема не столь выражена.

Изготовив печь из чугунной ванны, вы станете владельцем удобного и надёжного устройства, отлично функционирующего в любых условиях. Из такой ванны можно также сделать весьма оригинальный камин для дачи. Он особенно подойдёт тем, кто сейчас выполняет кладку загородного дома, поскольку камин как бы «утапливается» в кирпичную стену, а это даёт возможность использовать пространство с максимальной пользой.

Видео: Универсальная чудо-печка из чугунной ванны

Оценив все преимущества чугуна (например, по сравнению со сталью) и относительную простоту изготовления бани из чугунной ванны, отметим, что самостоятельно сделать баню из этого материала очень выгодно. Так что, при желании сделать своими руками печь из старой ванны закупайте недостающий материал, берите в руки инструменты и приступайте!

Время, когда старая ванна сгодилась бы только для сбора воды на полив, прошло. Открытие строительных гипермаркетов по всей стране обеспечило доступность инструментов и отделочных материалов.

Оказалось, что ванна — не просто предмет, который навеки должен остаться таким, как он есть, а незаменимый материал для изготовления печей, мангалов, каминов и других изобретательских решений. Рассмотрим самые интересные варианты.

Идея о том, что отслужившие чугунные чаши как нельзя лучше подходят для изготовления печей и жаровен, быстро распространилась среди народных умельцев. Причины обусловлены совокупными свойствами материала:

быстрое прогревание чугуна и длительное удержание им тепла, в отличие от стали;
долговечное эмалевое покрытие, спекавшееся во время нанесения, при температуре 800°C;
высокая износоустойчивость сплава даже при перепадах температур.

Именно этими свойствами известна любимая многими кулинарами чугунная посуда. Мясо, пироги, овощи в горшочках, приготовленные в такой русской печи, всегда будут равномерно протомлены, пропечены и долго останутся горячими. А использование её несколько модернизированной конструкции для бани — поможет сэкономить несколько десятков тысяч рублей.

Инструкция

Ниже приведена пошаговая инструкция изготовления:

ШАГ 1.

Сперва необходимо распилить вашу чугунную купель пополам с помощью болгарки. Для этого нанесите разметку на ванну, используя строительный маркер или карандаш. Желательно, что бы рез происходил с неэмалированной стороны. Так же, необходимо организовать под половинками чаши подпорку, например, из кирпича. Это защитит вас от закусывания диска.

Резка чугуна — дело довольно долгое и трудоёмкое, поэтому работу периодически нужно останавливать и давать инструменту остыть. Следует вести диск медленно и плавно по линии реза.

Изготовление печи из старой ванны своими руками: пошаговая инструкция

Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.

Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода

Сначала сооружаем фундамент.

Используя шнур и колья, размечаем фундамент.
Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
После заливки фундамента он обязательно должен застыть.

Теперь пришло время конструировать саму печку.

С этой целью выполняем следующие действия:

Разрезаем чугунную ванну поперёк

Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной.
Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом.
Далее для работы будет нужен лист металла толщиной более 5 мм

Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).

В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.

К металлическому листу дымоход прикрепляется с использованием сварки.

Устанавливаем заготовку печки на кирпичи

Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере).
В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова).
Делаем дверцы камер для топки и для приготовления пищи.

Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.

Печь для бани из старой ванны

Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.

Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется

Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.

К банным печам предъявляются определённые требования:

У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
У печей должна быть возможность регулировки конвенции.

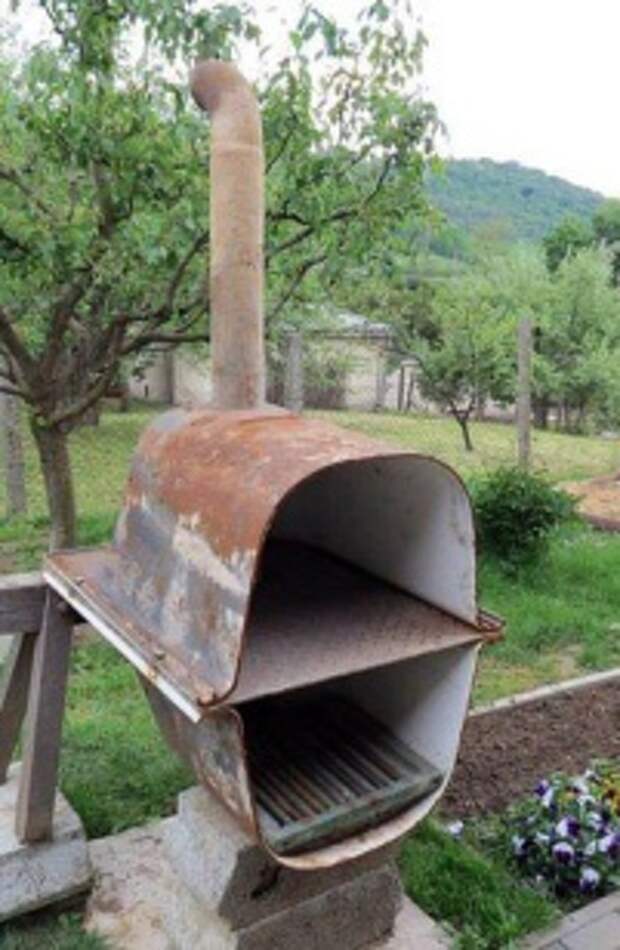

Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше. Нижний ярус печки — это одна половина ванны, которая срезом обращена к стене, а кверху — выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом. Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.

Подготовка материалов и инструментов

Чтобы создать такую чудо-печь из ванны, нужно подготовить:

угловую шлифовальную машину (болгарку);
2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
электродрель;
сверла по металлу диаметром 9, 11 мм;
круги для шлифования;
напильники;
молоток;
уровень;
строительный пистолет (для нанесения герметика);
отвес;
шпатель;
мастерок.

Материалы, которые вам понадобятся:

железный или стальной лист 5 мм;
огнеупорный красный кирпич;
колосниковая решетка;
герметик;
сетка-рабица;
глина;
песок;
металлический уголок;
болты с гайками, шайбами;
труба для дымохода диаметром 12 см.

Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.

Разрезать ванну лучше заранее ещё в квартире

Инструменты

Название	Назначение
Угловая шлифовальная машинка для работы с кругами диаметром 230 мм	Использование отрезных и шлифовальных кругов
Отрезные круги для работы с металлом	Резка чугуна
Шлифовальные круги	Шлифовка острых краёв срезов
Электрическая дрель	Сверление необходимых под болты отверстий
Кельма	Осуществление кладочных работ
Монтажный пистолет	Использование тюбика с герметиком
Ватерпас	Контроль горизонтали и вертикали создаваемой конструкции
Молоток	Многопрофильное

Работать придётся не только с металлом

Болгарка с достоинством перенесёт все нагрузки в битве с чугуном

Материалы

Название	Назначение
Металлический лист пятимиллиметровой толщины	Разделение камер
Кирпич	Создание надёжного основания для печи
Колосниковая решётка	Обустройство топочной камеры
Глина и песок	Замес кладочной смеси
Герметик жаростойкого типа	Герметизация стыков
Болты и гайки	Соединение элементов конструкции
Металлическая труба сечением 110-120 мм	Создание дымохода

Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода

Примеры защитной экипировки

Этап №2: резка чугунной купели

Сразу хочу предупредить, что данный процесс очень трудоёмкий, требующий огромного терпения и осторожности, так как во время его выполнения можно и инструмент сломать, и диск порвать, в результате чего велика вероятность получения тяжёлых травм находящимися поблизости людьми. Схематическая инструкция распилки чугунной ванны

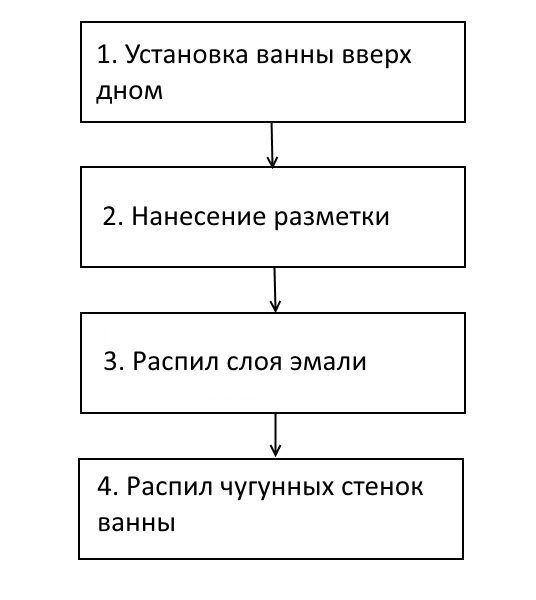

Схематическая инструкция распилки чугунной ванны

Для начала уложил ванну на землю вверх дном для удобства выполнения дальнейших операций;

Строго посередине провёл маркером ровную линию, намечая место разреза;

Линия разреза должна проходить строго посередине

Далее строго по нанесённой разметке аккуратно произвёл с помощью болгарки разрез эмалированного слоя, глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если же вы сразу начнёте пилить сам чугун, то на покрывающей его эмали образуются сколы;

Схема резки эмалированного слоя

Теперь перешёл к распилу самой купели и делал это не торопясь, регулярно предоставляя инструменту отдых. Поверьте, цена спешки здесь может оказаться очень высокой, сэкономленные 20-30 минут не заменят вам спаленную болгарку.

Предлагаем ознакомиться Чем можно покрыть вагонку в бане

Подготовительные работы

В первую очередь необходимо определиться с местом под печь для бани. Лучшим вариантом будет традиционная компоновка с выносом загрузочного окна топки в предбанник. Корпус чугунной ванны в 150 см получается слишком длинным, чтобы можно было целиком разместить печку в парилке. Поэтому первым делом нужно будет вырезать в перегородке между парной и предбанником проем. Ширина – 120 см, высота выбирается произвольно по уровню фундамента под печку из ванны.

Материалы и инструменты для работы

Для строительства печи потребуется довольно внушительный список материалов и деталей:

Прежде всего, нужна сама чугунная ванна, лучше всего 150 см или 120 см. Корпус должен быть целым, перед началом работ можно проверить заливкой внутрь подкрашенной воды с добавкой моющего средства. На сливном отверстии допускаются сколы, но без глубоких и длинных трещин;
Огнеупорный кирпич шамот, 25-30 шт.;
Термостойкая кладочная смесь для каминов и печей;
Красный пустотный кирпич, количество рассчитывается по высоте печи. Для простого случая потребуется не менее 120 шт.;
Чугунный лист размером 100х60 см, толщиной не менее 8 мм для пода печи. Если в конструкции предусматривается варочная поверхность, дополнительно нужно будет купить плиту для садовых печек;
Печная дверца с рамкой и колосниками на 6 ребер;
Мытый кварцевый песок, потребуется не менее 4 ведер;
Асбестовый шнур, лист толщиной 5 мм и размером 150х70 см;
Дымоход – сэндвич.

Кроме того, нужно будет купить фланец – переходник, с помощью которого труба дымохода будет закреплена на чугунной ванне. Потребуется также кирпич и термостойкие материалы для выполнения противопожарной разделки в плоскости перегородки. Для печи из чугунной ванны используется та же схема, что и для металлических или кирпичных каменок.

Из инструментов в первую очередь потребуется:

Угловая шлифмашина с отрезным кругом, диаметром не менее 150 мм;
Электродрель с набором сверл;
Остро отточенное зубило с молотком на 350-400 г;
Разметочный инструмент, строительный уровень;
Мастерок, емкости для замешивания кладочных растворов.

В процессе распиливания чугунного корпуса ванны образуется огромное количество грязной токсичной пыли, поэтому нужно заранее позаботиться о респираторе, защитных очках и сменной одежде. Если ванна совсем ржавая, то места со следами коррозии следует обработать кислотным ортофосфорным составом и оставить на хранение в бане минимум на сутки.

Дрова будут сгорать в глубине топки

Распил чугунной ванны

Неважно, какой формат будет выбран для печи в бане. Можно сделать каменку из полного корпуса или использовать половинку

Но резать чугунный корпус ванны все равно придется. Это наиболее сложная и грязная часть работы, от завершения которой зависит успех всего замысла строительства печи для бани.

Если делать печку для бани из двух половинок по типу садовой, то ванну пилить нужно будет с максимальной точностью. Иначе соединить в один корпус две части, отличающиеся по размеру на несколько миллиметров, будет крайне сложно. Придется подрезать и долго подгонять линию реза так, чтобы отрезанная кромка сложенных половинок находилась в одной плоскости. Работы много, поэтому такие печи для бани используют лишь в исключительных случаях.

Гораздо проще сделать баню из одной половинки или из целого корпуса. В первом случае печка получается довольно слабой, ее мощности хватит для небольшой бани с парилкой в 7-10 кубов. Печь из целого корпуса может греть парилку в полноразмерной бане.

Подготовка сводится к следующей процедуре:

Переворачиваем чугунную ванну кверху дном и устанавливаем на кирпичи, четыре по углам и столько же вдоль будущей линии реза;
Измеряем длину корпуса, отмечаем маркером срединную линию;
Замеряем расстояние от средины до сливного отверстия и откладываем столько же, но уже в противоположную сторону. Это и есть точка или линия реза.

Резать нужно, последовательно снимая металл по всей длине линии реза. За каждый проход выбираем диском 1-2 мм. Когда толщина чугунной стенки в пропиле достигнет 2 мм, убираем инструмент, продеваем под чугунную ванну деревянный горбыль или полено и несильно бьем молотком по деревяшке. Корпус должен расколоться точно по разметке.

Важно! Если пытаться распилить чугунную ванну сплошным резом так, как это делается для стали и нержавейки, то, скорее всего, корпус расколется. Для бани ванна будет потеряна, из нее можно сделать цветник или помпейскую печь.. Края аккуратно зачищаем, дефекты, если нужно, срубаем зубилом и молотком

Края аккуратно зачищаем, дефекты, если нужно, срубаем зубилом и молотком.

Достоинства чугуна

Печь из чугунной ванны будет практически вечной. Даже эмаль прогорит небыстро. В советское время эмаль наносилась двумя слоями. В составе эмали содержался кварцевый песок. После покрытия эмалью изделие запекали в печи при температуре более 800 градусов. Песок расплавлялся, и такое покрытие служило десятки лет. Повредить эмаль можно было только сильным ударом от тяжёлого предмета.

Помимо этого чугун обладает большой теплоёмкостью, хорошо накапливает и отдаёт тепло. Не боится коррозии. Промышленность выпускает топки и колосники из чугуна, так как он долго не прогорает в отличие от стали. Но чугун достаточно хрупкий металл.

Распил ванны

Распиливать ванну лучше всего на улице, предварительно перевернув её вверх дном. Чугун – хрупкий металл, поэтому процедура требует аккуратности. Распил делается болгаркой. Приобретите сразу несколько режущих дисков. Делаем разметку, а потом по линии слегка надрезаем эмаль, чтобы при полном пропиле не образовывались сколы. Пропиливаем чугун под небольшим углом и следим, чтобы инструмент не нагревался. Делаем перерывы. Чтобы на финальной стадии пропила половинки распиленной ванны не зажали диск, положите подпорки из дерева или кирпича по краям реза.

Фундамент для печи

Вид фундамента зависит от общего веса печи:

для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Печь № 1

Выливается бетонный фундамент под будущую печь.
Отрезается торец ванны.
Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
На противоположном конце барабана приваривается вертикально газовый баллон.
Теперь получившуюся конструкцию укладывают в ванну.

Печь № 2

Из распиленной на две части чугунной ванны можно сделать топочную камеру для банной печи. Понадобится одна половина, вторую можно использовать для камина.

Обустраиваем фундамент.
Устанавливаем половинку ванны вверх куполом. Обрезанный край вставляется в стену, откуда будет производиться топка. Оставшаяся часть ванны остаётся в парной.

Оставшуюся половину можно использовать для возведения камина. Чугун с лёгкостью выдержит кирпичную кладку, если облицевать камин арочным сводом. Причём для этого не нужно изготавливать сложный шаблон из фанеры. Передняя часть оформляется порталом. Выводится дымоход. Можно сделать камин закрытым, установив на топливник прозрачную дверцу, и любоваться пламенем.

Печь № 3

Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.

Выливается фундамент под печь.
Ванна распиливается на две одинаковые составляющие.
На фундамент выставляются опоры, если хотите чтобы печь была повыше.
Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.

Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы.

Отделка

Отделка печи играет достаточно важную роль, но не ключевую. Все же отделку стоит проводить по нескольким причинам, включая:

Более длительный срок сохранения тепла;
Предупреждение непреднамеренных ожогов;
Привлекательный внешний вид изделия.

В качестве отделочного материала может активно использоваться глина, песчаная смесь и многое другое. Нередко также применяется и керамическая плитка, которая придает ванне незабываемый внешний вид и запоминающуюся внешнюю фактуру.

Если планируете дополнительно окрашивать печь для придания привлекательного внешнего вида, то следует использовать специализированные жаростойкие краски для металла!
