Круглая печь голландка своими руками: пошаговые инструкции и этапы работ

Плюсы и минусы круглой металлической печи

Достоинства круглой печи в футляре

Отапливает круглая печь помещения площадью до 60 квадратных метров при размерах в ширину 0,67 м и в высоту 2,33 м. Она, конечно, не может потягаться по производительности с угольным котлом. Хотя, если в доме электрическое отопление, то в аварийных ситуациях, когда отсутствует энергоснабжение – эта печь лучшее решение проблем.

Главные плюсы такого отопительного прибора заключаются в следующем:

Безопасность при наличии металлического футляра, защищающего от проникновения углекислого газа в жилище;
Быстрое нагревание и медленное остывание, что снижает перерасход топлива;
Возможность удлинения конструкции на несколько этажей;
Долгосрочность при надлежащем уходе и правильном пользовании;
Изменения в сборке, практически не влияющие на эффективность и прочность;
Компактность габаритов и малая занимаемая площадь для любого отапливаемого помещения;
Малый вес конструкции;
Наличие обтекаемой формы и отсутствие травмоопасности для пользователя;
Наличие топочной дверцы с огнеупорным витражом;
Низкий перепад температуры и несложная конструкция дымохода;
Низкий расход материала при достаточном обогреве;
Отсутствие необходимости в постоянном или предварительном разогреве после простоя;
Повышенная теплоотдача как у крупногабаритных печей;
Стоимость дешевле обычной кирпичной печи;
Удобство в декорировании благодаря современным устойчивым красящим веществам (при желании цвет можно менять каждый год);
Широкий функционал за счет первоначальной возможности постройки из плит и дополнительной модификации;
Экономичность в расходе на материалы.

Отрицательные аспекты круглой печи в металлическом футляре

Удобства печи намного превышают ее недостатки, что увеличивает ее популярность:

Возможность быстрого остывания без закрытия колпака, так как сифонная система затягивает холодный воздух;
Недостаточная производительность для большой площади отапливаемого помещения;
Недостаточность производительности при легком топливе и необходимость поддерживания тлеющего режима;
Опасность возгорания сажи при топке низкокачественным дешевым материалом;
Опасность выделения угарного газа при перетопке;
При отсутствии невысокой теплоемкости требует многоразовой ежедневной протопки.

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

>> ?

Разобравшись с котлами, пора поговорить о том, как правильно сделать дымоход

, рассмотрев разные конструкции дымоходов и требования при их устройстве.

Дымоход для котла предназначен для удаления продуктов сгорания топлива в атмосферу. Собственно, любой отопительный котел, если он не электрический, может работать лишь при наличии правильно сделанного дымохода.

Какие конструкции дымоходов существуют?

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

Поддувало и поддувальная дверка;
Топка и топочная дверка;
Камера для сбора сажи и прочистная дверка;
Дымоход;
Задвижка;

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Конструкционные особенности

Принцип действия печи голландки заключается в следующем: проходя по первому каналу, дым передает тепло стенкам, а после остывания опускается в топочную камеру. После повторного нагрева продукты сгорания вновь поднимаются вверх, после чего выходят через дымоход.

Планируя обустройство дома отопительной печью из кирпича «голландка», следует учесть следующие моменты:

Обладая существенным весом, конструкция печки нуждается в предварительном обустройстве фундамента, расположенного на уровне пола. Его толщина должна составлять 10-15 см, выполняется основа голландки из бетона на основе арматурного каркаса. Заменить фундамент может полнотелая железобетонная плита, расположенная в основании полов. Ее габариты превышают размеры кладки печи на 5-10 см в каждую сторону.
Характерной чертой печи голландки являются невысокие требования к качеству стройматериалов. Зачастую кладка осуществляется из пустотелых камней, имеющих трещины и использованных ранее для других целей. Не обладая привлекательным внешним видом, тем не менее, такая печь голландка отлично справляется с задачей отопления. Совет! Приверженцам добротности для качественной кладки лучше запастись полнотелым керамическим кирпичом, прошедшим грамотную процедуру обжига.
Простота конструкции позволяет взяться за работу по обустройству печки даже неопытному печнику, достаточно обладать навыками кирпичной кладки с перевязкой.
Для формирования топки голландки желательно применять качественный огнеупорный кирпич. Соединительной смесью служит песчано-глиняный раствор, доведенный до консистенции сметаны. Замес связующего состава из песка и глины для кладки печки выполняется в пропорции 2:1. Для этих целей можно приобрести готовую строительную смесь.

Внимание! При кладке печи не допускается применять цемент, раствор на его основе в результате перепада температур растрескивается. Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:. Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:

Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:

При необходимости увеличить высоту, чередование рядов с 17 по 21 и с 18 по 22 повторяют нужное количество раз. Это конструкция предназначена для обогрева небольшого помещения до 20 м2. Просторный домик лучше оборудовать более мощной конструкцией печки, обеспечивающей отопление 50 м2. Ее пример размещен ниже:

Особенности голландки

Прежде чем решиться сложить самому необходимо определиться, какими качествами она может обладать. Известно, что это отопительная печь с развитыми вертикальными дымоходными каналами, созданная для обогрева. Сейчас существует большое количество модификаций, поэтому в зависимости от выбранной конструкции, вы получите те или иные преимущества и дополнительный функционал. Известно, что она отличается от других своей компактностью и относительной лёгкостью.

Разные варианты исполнения могут обладать, как варочной поверхностью, так и дымоходными каналами различной сложности, которые обеспечат повышенный тепловой эффект. В описании классической схемы говорится, что она должна быть:

прямоугольной
иметь боковой отвод дыма
облицовку изразцами

Причём последние, у настоящей голландки были обязательны, топка была глухой камерой, не имела колосниковой решётки и поддувала, которые появились со временем.

Раствор для кирпичной кладки

Для кладки печи необходимо подготовит качественную смесь. Не рекомендуется смешивать простой цемент, так как под воздействием высокой температуры он теряет часть своих характеристик. Для приготовления раствора нужно смешать глину с водой в соотношении 4:1

Важно отметить, что глину необходимо вымачивать несколько часов. После чего слить излишки воды

После того, как глиняный раствор набухнет, следует добавить в том же количестве мелкозернистый песок. Затем добавить небольшое количество воды и тщательно перемешать, чтобы добиться нужной консистенции. Проверить это можно при помощи лопаты, если на ней остаются комки, то раствор является готовым, если масса стекает, то необходимо добавить немного глины.

Конструкция печи

Перед тем как приступать к сооружению голландки, нужно разобраться с особенностями ее конструкции. В дальнейшем это позволит без проблем выполнить все необходимые работы. Итак, какие особенности имеет печка:

колосниковая решетка отсутствует;
наличие дымоходной системы;
отсутствие поддувала, что позволяет предупредить интенсивное разгорание топлива;
вытянутая форма конструкции;
топка сооружается в виде прямоугольника;
стенки имеют небольшую толщину.

Классическая печь используется для отопления помещения. Но, благодаря некоторым доработкам, она вполне может подойти для приготовления пищи или обогрева всего дома. В конструкции обустраивают не только плиту, но и духовой шкаф, и даже лежанку.

Строительство печи рекомендовано начать во время возведения дома

Плюсы и минусы голландских печей

У конструкции немало плюсов, иначе бы голландка не имела столь почтенной истории.

Достоинства голландок:

конструкцию можно изменять без ущерба для прочности и КПД печки, главное, чтобы не было чересчур грубых просчетов;
многофункциональность — можно взять схему отопительной голландки и дополнить ее плитой, при этом конструкция будет обогревать ничуть не хуже;
компактность — можно выложить печь размером 50х50 см;
умеренный расход кирпича — большую голландскую печь складывают из 600 – 700 шт., в то время как малая русская печка требует для своего изготовления не менее 1300 кирпичей, при этом греет хуже большой голландки;
мало кирпичей означает малый вес — маленькую голландку без проблем выдерживает стандартное перекрытие;
топочную часть можно «растянуть» на 2-3 этажа без уменьшения КПД;
простая конструкция дымохода — в нем всегда можно найти место для водогрейного котла или духовки;
голландка мгновенно прогревается и долго остывает, что дает возможность экономить топливо на предварительном прогреве;
голландку не нужно топить регулярно — после перерыва можно затапливать сразу на прогрев, и конструкция не треснет;
высокий коэффициент теплоотдачи — большая голландка обогревает 60 квадратных метров, большая русская печка – 45 квадратных метров;
можно строить из любого кирпича, так как тонкие стенки и продуманное устройство делают голландку нечувствительной к тепловому деформированию.

Видео:

Минусы печи голландки:

небольшой коэффициент полезного действия — около 40 %, существуют сложные конструкции с увеличенным КПД, но даже им далеко до показателей русской печки;
после протопки нужно быстро закрывать вьюшку, иначе кирпичи остынут с феноменальной скоростью, потому что дымоходные каналы затягивают холодный воздух внутрь конструкции, действуя как сифон;
нельзя топить быстросгорающими материалами: хворостом, соломой, опилками — КПД печи в этом случае будет практически нулевым;
недостаточно высокая теплоемкость, поэтому зимой печь приходится топить два и более раз в день;
дымоход быстро забивается сажей и может загореться;
оптимальный режим протопки голландки — тление, при разведении сильного огня в ней начинает выделяться угарный газ.

Существуют правила пожарной безопасности, обязательные для всех печей.

Хотя голландка считается безопаснее других конструкций, при ее эксплуатации все равно нужно соблюдать все положенные противопожарные меры.

Видео:

Чтобы защитить перекрытие от случайно выпавшего из топки уголька, пол перед топкой застилают металлическим листом. Дымоход чистят от сажи не меньше двух раз в год.

Нельзя использовать топливо, не соответствующее по размеру габаритам топки, так как торчащие из топочного отверстия концы поленьев могут стать причиной пожара.

Предметы интерьера должны находиться не ближе, чем в 50 см от любой из поверхности печки.

Как устроена голландская печь?

Устройство печи выглядит таким образом: путь, по которому проходят дымовые газы искусственным образом увеличивается в длине, из-за чего они интенсивнее передают тепло конструкции самой печи. Какие-либо тонкости физического либо химического типа не предусматриваются.

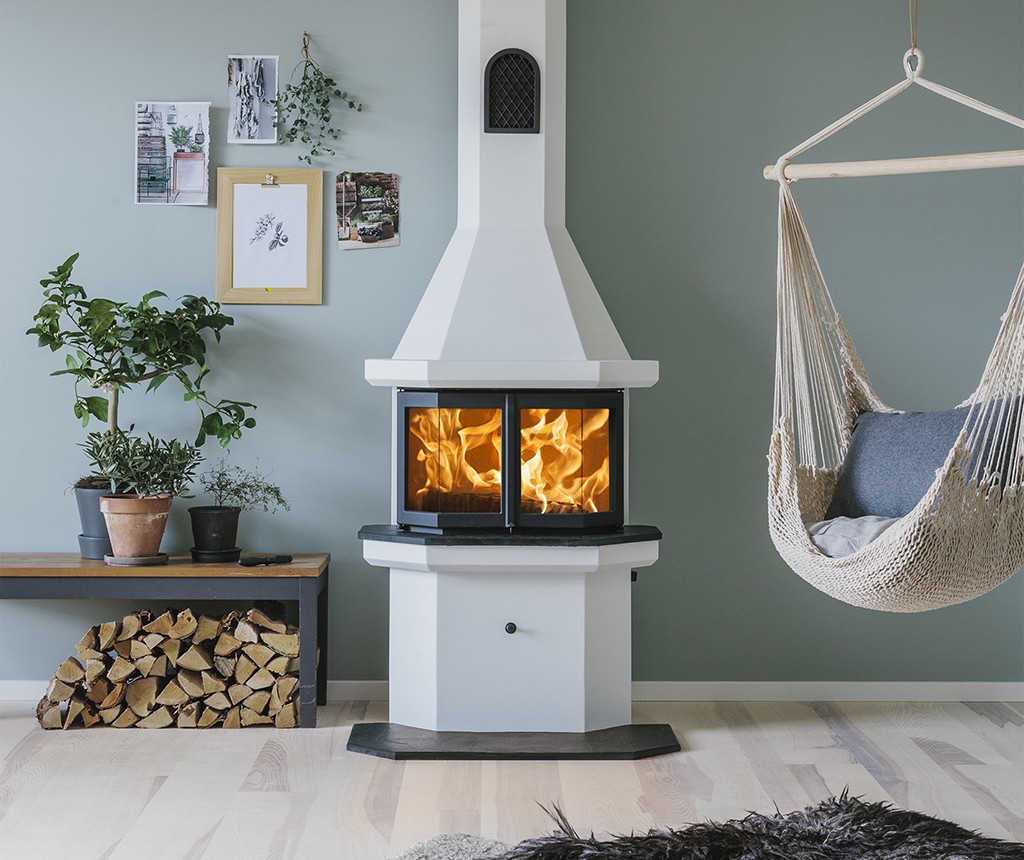

Голландская печь-камин

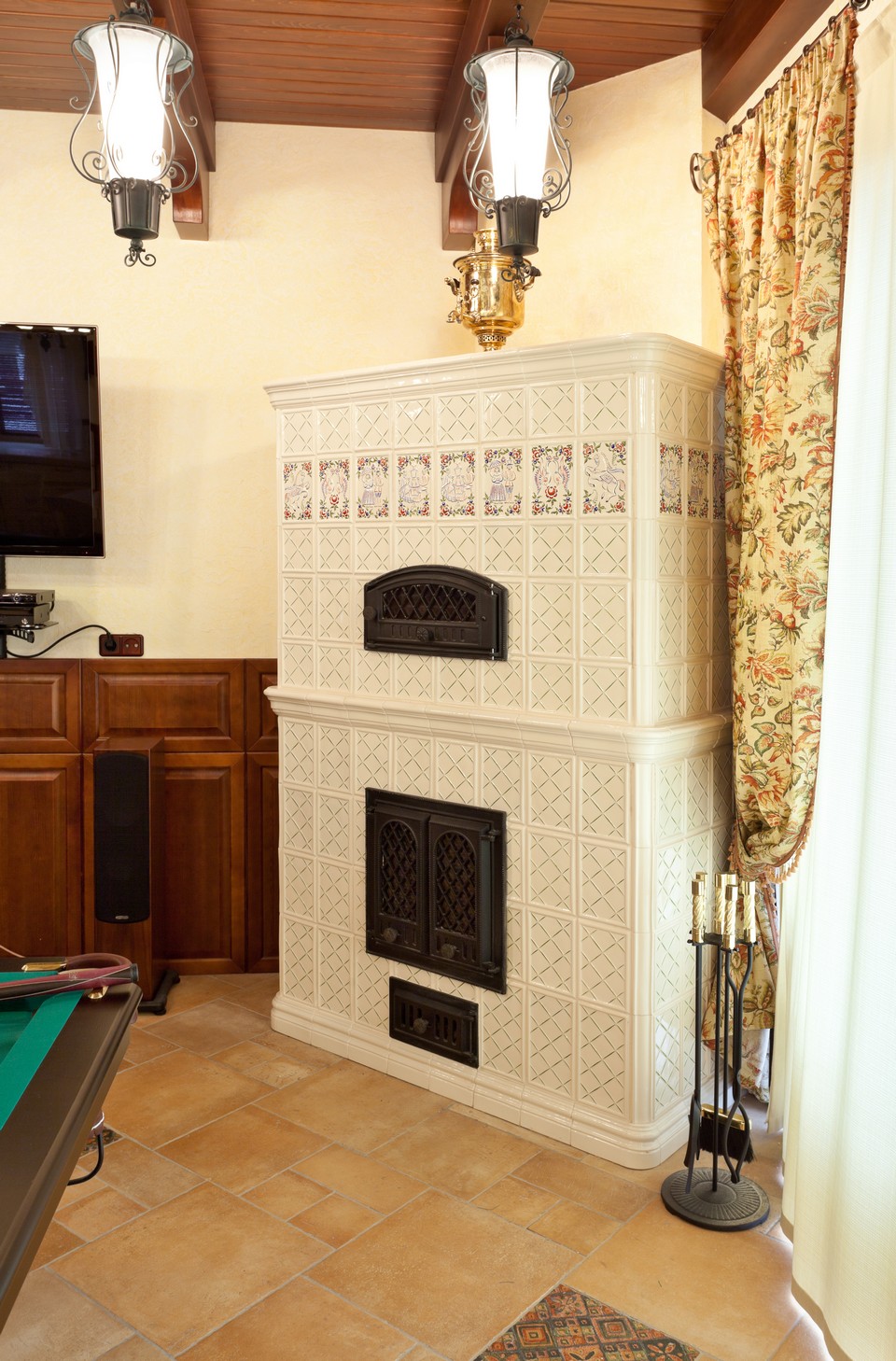

Печь-голландка из кирпича

Конструкция подобного вида сложилась благодаря особым условиям в Нидерландох в эпоху Средних веков. В ту давнюю пору практически многие блюда готовились на очаге либо с использованием камелька.

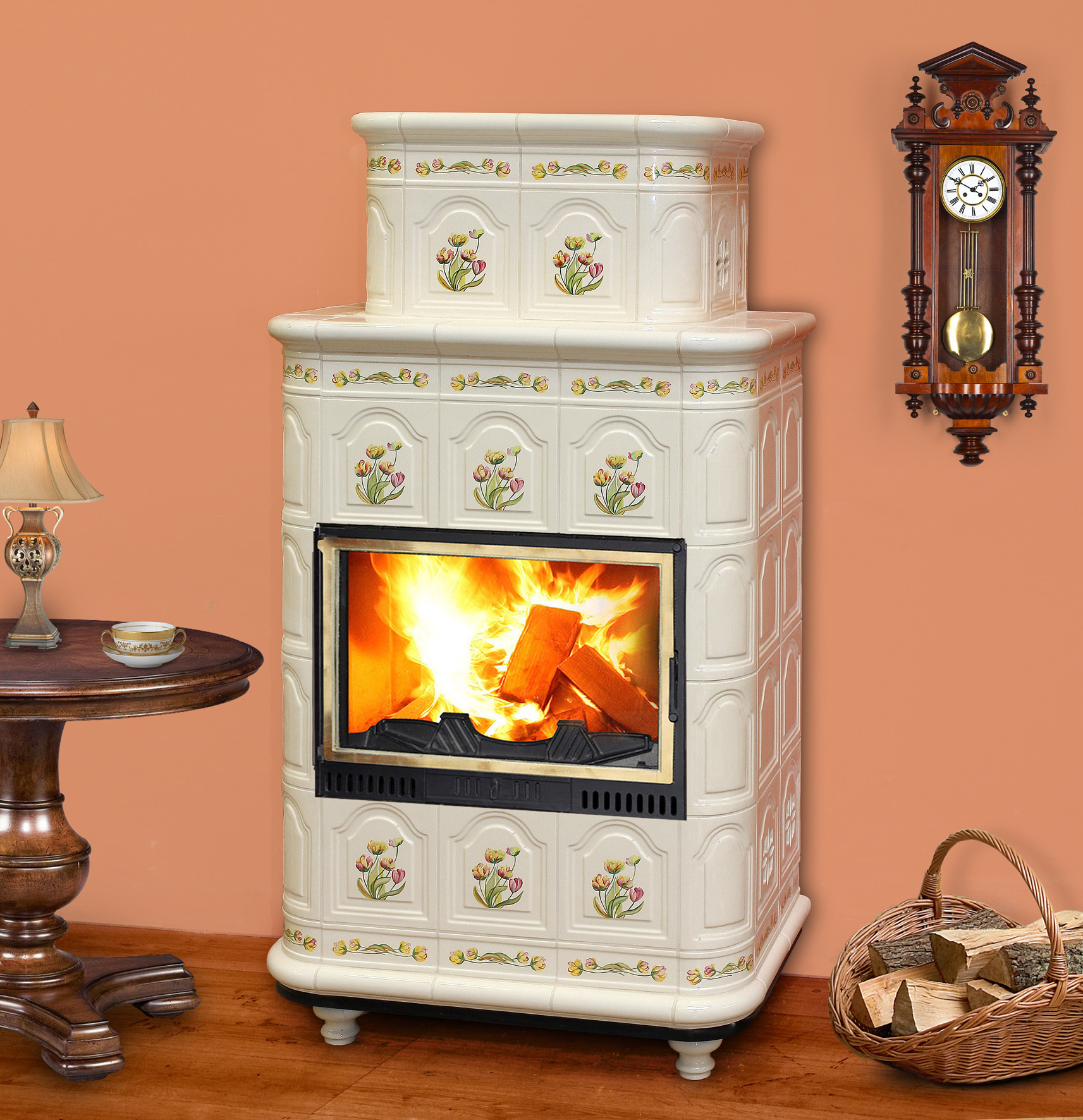

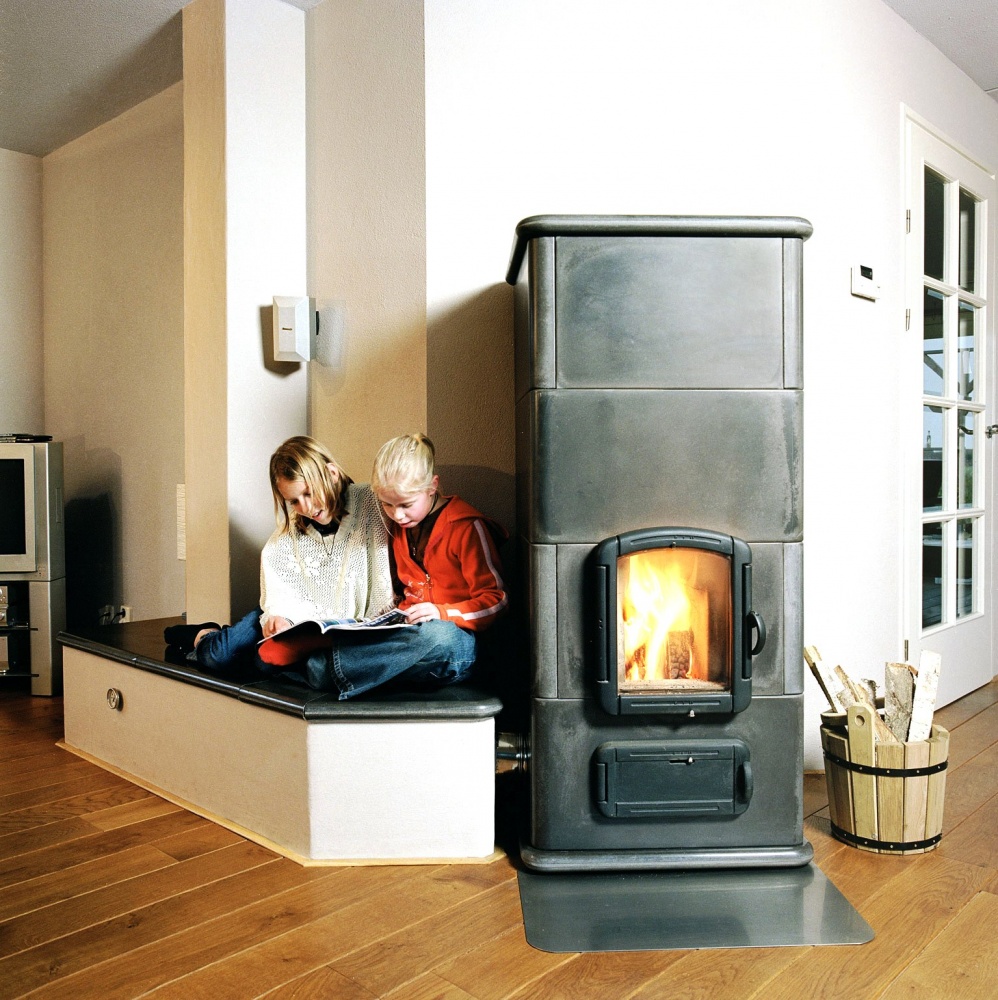

Печь-голландка в комнате отдыха

Голландская печь на кухне

Прежде всего территория Голландии практически всегда отличалась теснотой пространства. Поля и земельные участки жители страны отвоёвывали у морского пространства. Строить дома, начиная с печи, было не самым лучшим вариантом. Поэтому обогревательные приспособления встраивались в готовые апартаменты, которые в свою очередь возводились в соответствии со свободным участком земли. Конструкция должна была отличаться простотой, значительной пластичностью и компактностью – самые первые образцы голландок устанавливались на месте.

Маленькая печь-голландка

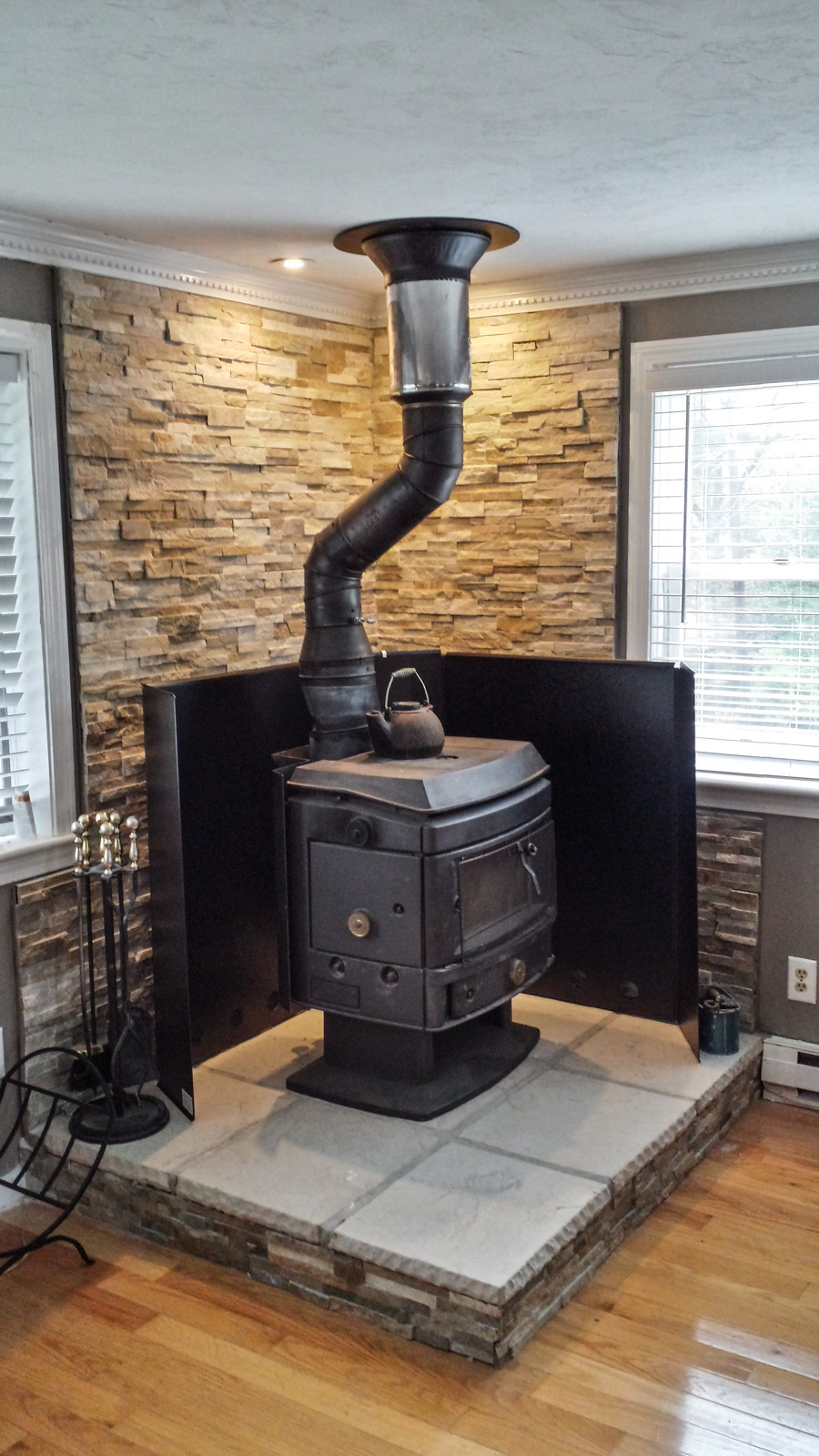

Металлическая печь-голландка

В таком виде печи дожили до наших дней, чем и объясняется отсутствие классической порядовки подобной старорусским печкам.

Сейчас печи-голландки разрабатываются в соответствии с определёнными требованиями, при производстве используются электронные программы. Но простота принципов, присущих голландским печам, обеспечивают неизменность свойств теплотехнического характера. Главное – это выдержка базовых пропорций.

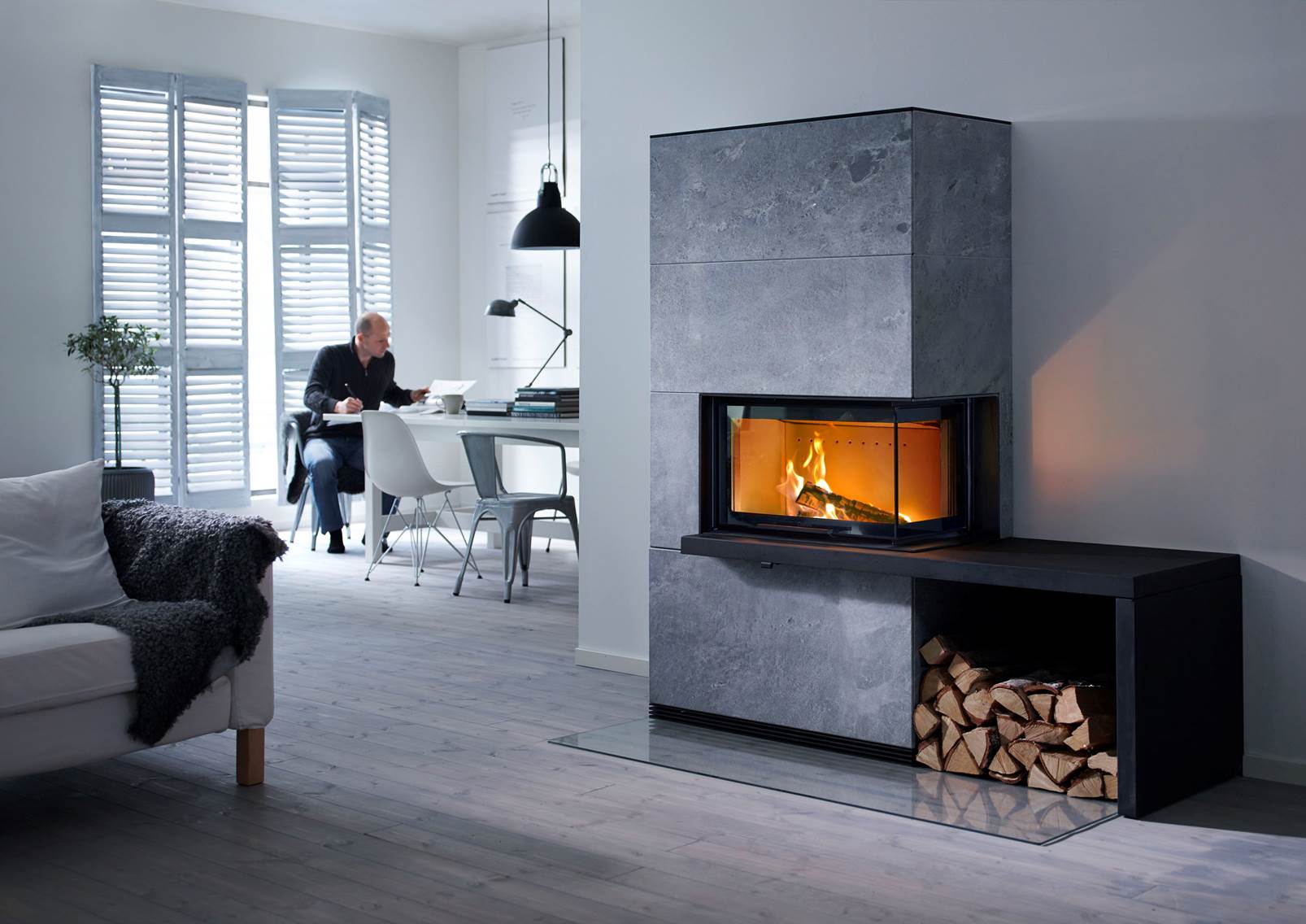

Современная голландская печь-камин

Ещё стоит упомянуть, что климатические условия Голландии находятся в прямой зависимости от Гольфстрима: лютый мороз вполне может смениться оттепелью с плюсовой температурой. Обычно зимы характеризуются относительной мягкостью. По этой причине люди испытывали необходимость в печах, которые способны разогреваться за очень короткий период времени. Добиться этого сумели только при правильном сочетании размеров площади внутреннего извилистого отсека и количества материала, из которого изготавливается печь. Благодаря такому соотношению изделия из Голландии отличаются быстрым процессом прогревания и положительным уровнем теплоёмкости.

Печь-камин

Полукруглая печь-голландка

Недвижимость оплачивалась именно с домовой трубы. Чем дымоходных отверстий больше, тем крупнее хозяйственный наклад. Конкретно по этой причине появилась необходимость в боковых выходах для домовых газов. Подобного рода устройство предполагает вывод нескольких печей на одну трубу. Здесь появляется проблема оптимальной совместимости элементов устройств дымохода.

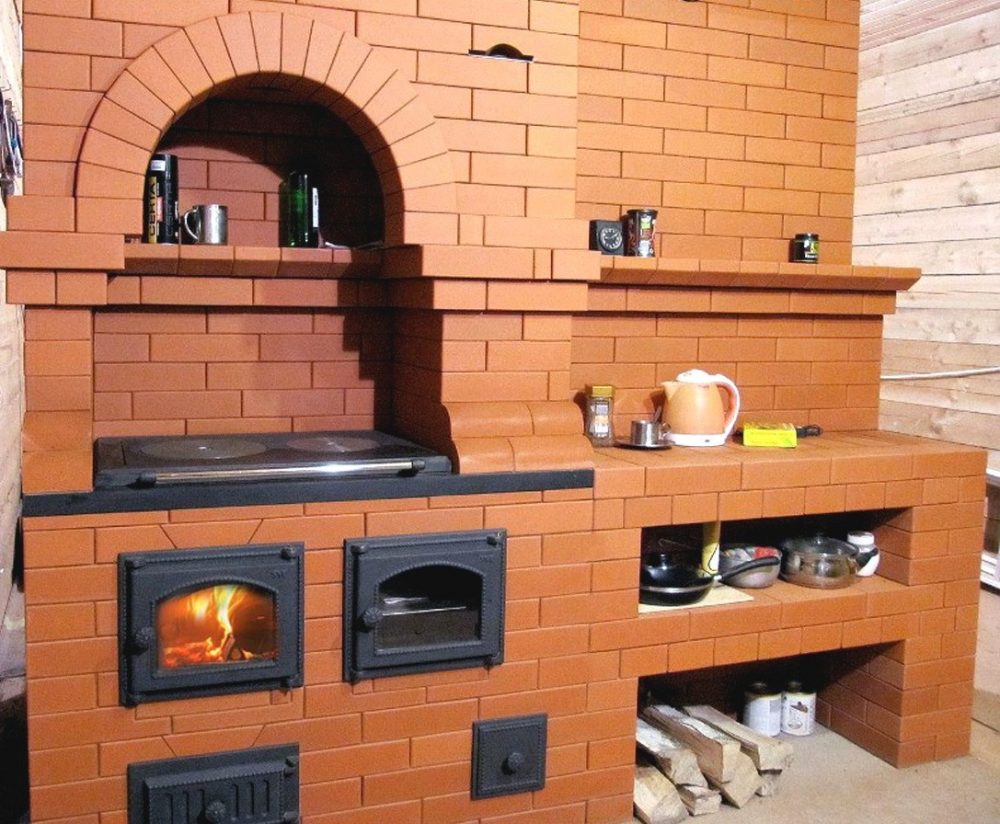

Печь-голландка с варочной панелью

По причине того же тесного пространства городские здания на территории Голландии были очень высокими. Пятиэтажная постройка в четырнадцатом и пятнадцатом веках не была новшеством. Перекрытия из бетона в ту пору не существовали, из-за чего присутствовала необходимость в легковесных и материалоёмких бытовых изделиях.

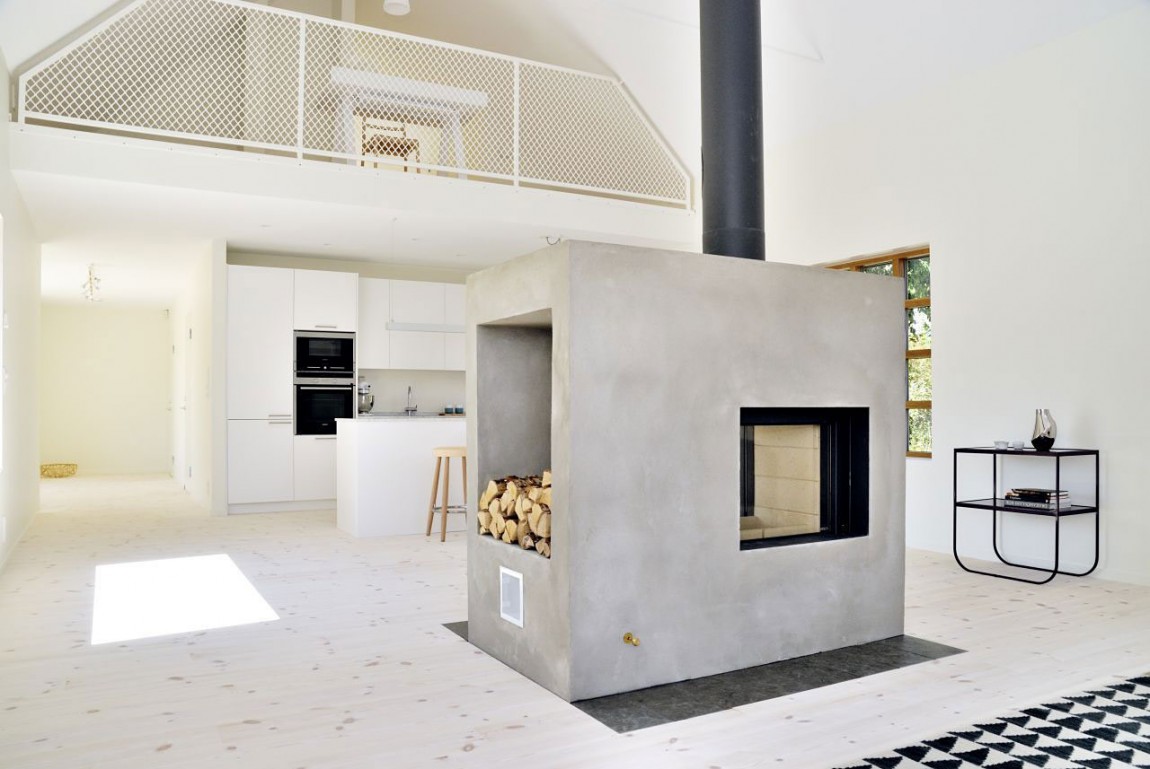

Шведская печь из бетона в загородном доме

Здесь вы можете купить круглую печь в металлическом футляре.

Часто человек, решивший отапливать свой дом печью, сталкивается с проблемой дороговизны услуг хорошего печника.

Иногда в округе вообще нет ни одного толкового печника.

Не секрет что во многих регионах печники запрашивают только за работу по кладке недорогой, теплоёмкой кирпичной печи 100-200 тысяч рублей.

А вместе с необходимыми материалами сумма всей печи уже более 300000 руб.

При этом заказчик не всегда представляет что именно он покупает, т.к. проекты, обычно, довольно условны и непонятны.

Человек вынужден довериться , как говориться, в слепую, печнику и со страхом и трепетом ждать результата потраченных денег.

Специально для тех кого, при заказе печи, не устраивает неопределённость.
Для людей умеющих считать деньги.
Для людей желающих покупать качественный продукт, а не кота в мешке.

Строительство

Из-за своих явных достоинств, значительно перевешивающих недостатки, голландские печи широко распространены. Реально сложить печь-голландку своими руками, имея навыки кладки простой кирпичной стенки, пусть не очень красивая, греть она будет всё равно.

Схема кладки

Мы потратили много времени для поиска нормальной порядовки для печи голанки, к сожалению в открытом доступе ничего дельного нет. Но мы нашли хорошую видео порядовку с комментариями. Данная схема расчитана для прокрева небольих помещений сумрной площадью до 40 метров.

Кладка печи

Материалы для кладки:

Керамический печной кирпич среднего качества, можно б/у, для топки — шамотный.
Песчано-глиняный средней жирности раствор, можно использовать готовые смеси.
Металлические комплектующие — дверки (топочные, прочистные, поддувальные), вьюшки, колосниковые решётки, стальные полосы, проволока и пр.

Устанавливается отопительная конструкция на отдельный фундамент бутовобеттоный или бетонный армированный.

Раствор для кладки замешивается на замоченной на двое суток глине. Глина тщательно вымешивается с песком. Количество песка определяется опытным путём. «Колбаски» из раствора должны быть довольно пластичными, не развалиться и не растрескиваться при высыхании.

Кирпичи для кладки увлажняют, чтобы они не «тянули» из раствора воду. Кладку выполняют рядами, соответственно схеме выбранной печи. Ширина швов 2–5 мм. Идеальный вариант, если уже имеются дымоходы, заложенные во время строительства дома. Если этого не было сделано, выпиливаются отверстия в перекрытиях и крыше под дымовую трубу.

Кладка выполняется с соблюдением всех противопожарных требований: изоляцией потолка, балок перекрытий, пола перед топочной дверкой, разделками.

Оставшиеся после вывода трубы щели в проёмах аккуратно заделывают, утепляют и гидроизолируют.

Отделочные работы

Прямоугольная или круглая голландская печь хорошо вписывается в интерьер любого помещения. Традиционно она облицовывалась изразцами. Старинные классические печи, отделанные изразцами, — настоящая антикварная роскошь. Их стоимость может быть выше стоимости самого помещения.

Если для возведения конструкции использован красный керамический кирпич, а кладка выполнена аккуратно, то печь можно оставить без дополнительной отделки. Не облицованная кирпичная голландка — хорошее решение для дачи, кухни, подсобного помещения.

Для интерьера комнаты голландка «требует» облицовки. В качестве отделочного материала подойдёт клинкер, изразцы, декоративная штукатурка.

После облицовки лучше выждать пару недель, чтобы печь просохла, затем произвести первую топку с небольшой нагрузкой. Постепенно нагрузку увеличивают, максимальную температуру можно дать через неделю.

Большая сложная работа по подготовке материалов, кладке, облицовке голландской печи окупится в будущем мягким, ровным теплом и уютом в доме.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

~~Огнеупорный раствор для печей и каминов~~

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Устройство и элементы

Поддувало и поддувальная дверка;
Топка и топочная дверка;
Камера для сбора сажи и прочистная дверка;
Дымоход;
Задвижка;

Пример конструкции

Голландка в России

В России с понятием «голландская печь» произошла путаница. Первоначально голландками называли и русские печи с отделкой изразцами на «иностранный манер». По принципу действия «русские голландки» строились не канальными, а колпаковыми. Русские печники, подчинившись указу Петра Первого строить печи по образцу голландских, скопировали голландку внешне, сохранив более подходящую для российских морозов, внутреннюю «начинку». В колпаковой печи горячие газы отдают тепло, задерживаясь под колпаком. КПД у такой отопительной конструкции выше, она менее требовательна к качеству топлива, медленнее остывает. Похожая внешне, но принципиально отличная внутри «русская голландка» перекочевала снова в Европу.

Круглая голландка тоже изобретение русских печников. Она выполняется с железным кожухом (футляром) в одну четвёртую кирпича, поэтому лёгкая, с хорошей теплоотдачей и дешёвая. Кожух для печки изготавливается из кровельного железа, без сварочных швов, иначе он может деформироваться. Готовые металлические кожухи для голландок есть в продаже.

Для отделанной изразцами круглой голландки выкладывается кирпичный футляр на песчано-цементном растворе. Это очень кропотливая работа, требующая точных расчётов и профессионального мастерства.

Вывод

Голландская печь с металлическим кожухом станет отличной отопительной системой для двухэтажных дачных построек, к которым нельзя подвести газовые трубы и установить классическую котловую отопительную систему. Так же круглые голландки служат отличным выбором для любых сельскохозяйственных построек – они не обладают огромной мощностью, но способны нагревать помещение для достаточно комфортной жизнедеятельности.

Конструкция круглых голландок с металлическим кожухом является основным достоинством данных отопительных систем – не смотря на сложность в монтаже, сделать кладку печи может каждый, если будет пользоваться обязательной порядовкой и правильно приготовит раствор.

Конечно если вы не уверены, что сможете правильно произвести кладку печи, то лучше прибегнуть к помощи специалистов-печников, которые смогут произвести монтаж всей конструкции правильно, и печь будет функционировать как нужно.
