Русская мини-печь для беседки или улицы

Домашняя шведка

Порядовка шведской печи

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):

1. Кирпич керамический полнотелый М150 – 570 шт.
2. Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
3. Стальной уголок 40х40 – 1,7 м.
4. Стальная полоса 50х5 – 0,65 м.
5. Лист кровельного железа предтопочный – 1 шт.
6. Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.

Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.

Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.

Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.

Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.

Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.

Устройство фундамента под шведскую печь

О фундаменте под шведку

Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.

Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи

Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно

Мини-печь из кирпича

Мини-печь своими руками может долго прослужить вам как в загородном доме, так и на даче или усадьбе, в общем, именно там, где у вас нет центрального отопления.

В мире есть огромное количество разнообразных вариантов, с помощью которых можно сделать своими руками мини-печь. Такая печь может отличаться своей формой, размерами или, например, видом и схемой дымохода.

Данную конструкцию может возвести даже неопытный мастер или человек без квалификации. Работа по изготовлению мини-печи своими руками займет совсем немного времени.

Мини-печь может стать не только источником тепла в доме, но и колоритной изюминкой, способной восхищать своим видом.

Материалы для выполнения работы

Правильное построение печи подарит множество уютных вечеров и убережет от пожаров и дыма.

Вам потребуются:

• доски;
• 20 литров раствора из глины;
• 60 шт. красного кирпича;
• одна поддувальная дверка;
• чугунная плита;
• задвижка, топочная дверка;
• колосниковая решетка;
• 37 шт. кирпича шамотного.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Рекомендации к использованию печи из кирпича

Компактную печь простой конструкции рекомендуется возводить в небольших зданиях временного проживания. Это могут быть дачные домики или времянки, построенные хозяевами усадьбы рядом с возводимым коттеджем. Мини-печь идеальна и для обогрева небольших производственных помещений без центрального отопления: мастерских и бытовок в сельской местности.

Все любители загородного отдыха мечтают о печи в своих уютных домиках на дачах. Как известно, кирпичная печка — старейшая универсальная конструкция для обогрева помещений. Ее эффективность и высокая производительность доказана веками.

Совсем необязательно возводить серьезную громоздкую конструкцию. Иногда достаточно малогабаритной печки, соорудить которую можно своими руками. Модели могут отличаться по форме, размеру, виду или схеме дымохода, но в целом их возведение не займет у вас много времени и не потребует серьезных навыков печника.

Что значит – простая?

Далее подразумевается, что простая печь, которую возможно быстро сделать своими руками, должна удовлетворять след. требованиям:

• Человеку, сооружающий такую печь, не обязательно глубоко разбираться в печном деле. В идеале ему вообще не нужно ничего в нем смыслить;
• Печь должна работать на низкокачественном бросовом топливе с тепловой эффективностью (это аналог КПД тепловых машин) не ниже 35-40%;
• Кирпичная печь не должна требовать длительной сушки после постройки и «разгонных» топок для вывода на номинальную тепловую мощность;
• Она же должна состоять не более чем из 115-120 кирпичей, чтобы все необходимые материалы можно было привезти за один раз в багажнике легкового автомобиля или на прицепе к нему;
• Печная фурнитура (дверцы, варочные плиты, конфорки) должна применяться самая распространенная (чтобы можно было воспользоваться б/у) и/или дешевая;
• Кладка кирпичной печи не должна содержать сложных стыков, пиленых (резаных болгаркой) кирпичей, переходов с красного кирпича на шамотный и стальных закладных.

Список главных достоинств

Основное преимущество голландской дачной печи заключается в простоте конструкции, поэтому ее можно сложить из кирпича самостоятельно. В связи с этим конечная цена сооружения получается невысокой. Чтобы самостоятельно изготовить подобную систему обогрева, достаточно ознакомиться с ее особенностями и способами кладки.

Перечисление остальных преимуществ

• Высокая функциональность подразумевает возможность использовать конструкцию не только для отопления, но и для выполнения других действий, например, для приготовления пищи.
• Небольшие размеры позволяют вмещать сооружения практически в любые строения. При необходимости вполне реально довести габариты обогревающей системы до 50×50 см.
• Малогабаритная печь из кирпича для дачи, сделанная по голландской технологии, прогревается достаточно быстро, а остывает очень медленно. При временном проживании это неоценимое достоинство.
• Хорошая тепловая отдача дает возможность обогревать помещения даже с большой площадью. Общая квадратура отапливаемого объекта вполне может достигать 60 кв. м.
• При эксплуатации нет необходимости осуществлять регулярную топку и производить предварительный прогрев после простоя. Использовать по назначению конструкцию можно сразу же.
• Относительно малый вес предоставляет возможность устанавливать такие системы на многих типах перекрытий. Низкая масса объясняется в первую очередь низким расходом основного материала.

Готовая конструкция в бревенчатом строении.

Примечание! При использовании дешевого топлива с повышенным выделением золы в дымоходе остается много сажи, поэтому в процессе эксплуатации требуется довольно частая чистка.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Габариты постройки

Всего существует три модели конструкции по размерам: маленькая, средняя, большая. Итоговая величина строения напрямую зависит от того, сколько дополнительных функций будет выполняться. Помимо прогрева жилища печь осуществляет иную деятельность, например, при установке варочной плиты становится прибором для приготовления пищи, а наличие лежанки дает свободное спальное место.

Также важную роль в составлении проекта будущей постройки имеет то, какие параметры будут у плиты для приготовления пищи, сколько людей сможет вместить лежанка, будут ли выступы для сушки обуви. Если будет устанавливаться водяной бак для последующего подведения труб, то потребуется дополнительное место, больше материалов, места выхода труб для подсоединения.

В любом случае, все разновидности печи содержат одинаковые комплектующие элементы. Подплечье представляет собой место, где сушат дрова, подтопок – дно варочной камеры, иначе называемой горнилом, внутри которого хранят дрова или термостойкую посуду. Также имеется вьюшка – окошко, прикрытое дверкой, служащее способом перекрытия дымохода, а помимо нее монтируют заслонку, регулирующую внутреннюю тягу. Дымоходная труба имеет в своем начале небольшую нишу, именуемую перетрубьем.

Строение конструкции

Надбавочно собирают лежанку, размещая ее позади дымохода, прямо над горнилом, которое нагревается от жара огня. Если планируется готовить пищу при помощи печи, собирают шесток, который в случае смещения варочной поверхности служит местом, сберегающим еду от остывания.

Современные модификации часто включают бак с водой, чтобы дома всегда была горячая жидкость. Наличие возможности прогрева подтопочной части сооружения позволяет всей постройке скорее достигать высокой температуре, значит, домик прогреется быстрее.

Рекомендации по эксплуатации

В уходе печь нетребовательна. Чтобы избежать нежелательных последствий, необходимо соблюдать правила пользования мини-печкой:

• нельзя топить одновременно два топливника. При этом поддувальные и топочные дверки неиспользуемого топливника нужно плотно закрыть;
• нельзя для растопки использовать горючие жидкости – бензин или керосин;
• держите заслонку печки закрытой. Если есть необходимость ее открыть, то сначала нужно открыть задвижку вентиляционного канала;
• следите за количеством золы. Своевременно убирайте ее, иначе экономии топлива не будет, ведь она будет поглощать тепло, и обогрев комнат ухудшится. Делать такую процедуру лучше не реже двух раз в неделю;
• нужно дать топливу хорошо разогреться в течение десяти минут, и лишь затем начинать готовить пищу в печи;
• для растопки не очень практично использовать бумагу – она быстро сгорает. Лучше положите в печь щепки или березовую кору;
• периодически проверяйте, нет ли щелей в вашей печке. Если обнаружили таковые – их надо заделать. Если повреждения существенные, то придется сделать основательный ремонт. Явным показателем неполадок является снижение температуры обогрева, которую выдает печь. Стало холоднее дома – осмотрите печь;
• ремонт предпочтительно делать в теплое время года, когда печь не используется для обогрева;
• перед сжиганием горючего нужно закрыть дверки поддувал и топливников;
• нужно своевременно чистить дымоход;
• начинать топить печку лучше днем, тогда к вечеру прогреется все помещение;
• предпочтительно, чтобы топливо было сухим. А для того чтобы оно не подвергалось воздействию влаги и воды и не отсыревало, храните его в специально выделенном месте. Оно должно быть сухим и закрытым;
• желательно, чтобы поленья были примерно одной толщины и длины. Это нужно потому, что тонкие сгорают слишком быстро, а толстые – наоборот. Дом таким образом не будет прогрет достаточно хорошо;
• складывайте поленья не хаотично, а в определенном порядке. В первую очередь подгребите угли кочергой ближе к дверце. Поперек туда положите полено. Затем косо укладываются более тонкие дрова, а на них – дрова потолще.

Часто задаваемые вопросы

Вопрос: Достаточно ли в этом проекте сечения дымовой трубы 14х14?Ответ: Мощность устройства – 1760 Вт. При таком параметре сечения дымохода вполне достаточно.

В: На какой раствор лучше класть шамотный кирпич?О: Рекомендуется использовать готовую смесь для огнеупорной кладки, которая продается в любом специализированном магазине. Как правило, на упаковке представлена инструкция по его применению. Можно использовать и обычный раствор, но рекомендуется добавлять в него огнеупорный мертель в количестве, которое указано на упаковке. В нем могут попадаться кусочки, поэтому следует либо просеивать, либо дополнительно измельчать.

В: Мощности такой печи не будет маловато для дома 6х6 м, состоящего из трех комнат? Стены выполнены из саманных блоков либо каркасно-щитовые. Зимой средняя температура составляет -10 °C, однако бывают морозы и до 35-40 градусов ниже нуля.О: Для таких условий этого будет недостаточно. Нужно использовать что-то по размеру шведки.

В: Если печь удлинить на четыре метра, растянув выше колпак, будет ли она нормально функционировать?

О: На практике не встречалось, чтобы печь удлиняли до четырех метров. Конструкция, конечно, предусматривает изменение высоты за счет верхнего колпака, но 4 м – это нужно пробовать.

В: Можно ли печь сделать без фундамента, поставив ее на пол?О: Вес конструкции без учета трубы составляет почти 1,5 тонны. Сможет ли пол такое выдержать, смотрите сами.

В: Можно ли уменьшить высоту?О: Это получится сделать с помощью рядов 19-22 и 27-30. Если из представленного диапазона удалить два любых последовательных уровня, конструкция не нарушится.

В: Подскажите, достаточно ли будет этой печи для прогрева двух комнат (20 м² и 15 м²)?О: Все зависит от того, насколько хорошо утеплен дом и при какой наружной температуре воздуха будете его обогревать. Если собираетесь жить в этом доме зимой, лучше выбрать печь большего размера.

В: Какое преимущество дают 2 заслонки? Можно ли для упрощения конструкции оставить только верхнюю?О: Две задвижки лучше держат тепло. Разрешается поставить одну, но при этом она должна плотно закрываться.

В: Можно ли сделать эти печи полностью из огнеупора? Получится ли занизить топливник и на что это повлияет?О: Кладка печи из огнеупорного кирпича возможна. Топливник делать ниже не стоит. Топливо при этом может сгорать не полностью, будет образовываться сажа.

В: Как решается вопрос с разницей размеров обычного и шамотного кирпича?О: Из-за лучшей геометрии огнеупорного материала при кладке швы получаются тоньше. Это скрадывает разницу в размерах кирпича.

Подготовительная работа

Инструментарий для работы.

Для малютки подберите хорошее место. Чтобы не позволить потерь тепла, стены грубы не должны контактировать с наружными стенками дома. Не стоит ее располагать в самом центре помещения, это не будет помогать одинаковому тепловому потоку.

Для малышки не требуется мощный, как для большой печки, фундамент. Под него угловой шлифмашиной режется прямоугольное отверстие. Если пол внутри оборудован водяным или отоплением электричеством, то нужно стяжку убрать. Отверстие нужно углубить на 350 мм и достигнуть, чтобы яма имела максимально ровные края. Потом приступают к созданию подушки. Для этого проигрыш засыпают песком на высоту, не доходя 70 мм до границы расположения полов, заливают водой и оставляют. Выжидают пару дней до окончательного засыхания. Потом яма закрывается рулонным кровельным материалом или листами толя.

Дальше необходимо выполнить обрешетку. Можно взять прутья большого сечения и положить их в 1 слой. Но эксперты советуют сделать ее двухслойной, взяв арматуру более тонкую. Разложите 7 стержней протяженностью 800 мм на расстоянии один от одного в 100 мм. Сверху только перпендикулярно точно также укладываются 8 прутьев длиной в 700 мм. Их можно зафиксировать проволокой или сваркой. Дальше таким образом размещают вторую аналогичную обрешетку. В конце берется 9 стержней по длине в 250 мм. 4 штуки располагают в углах каркаса, 4 по на каждое ребро и 1 — в самом центре. Сетку скрывают в песчаной подушке.

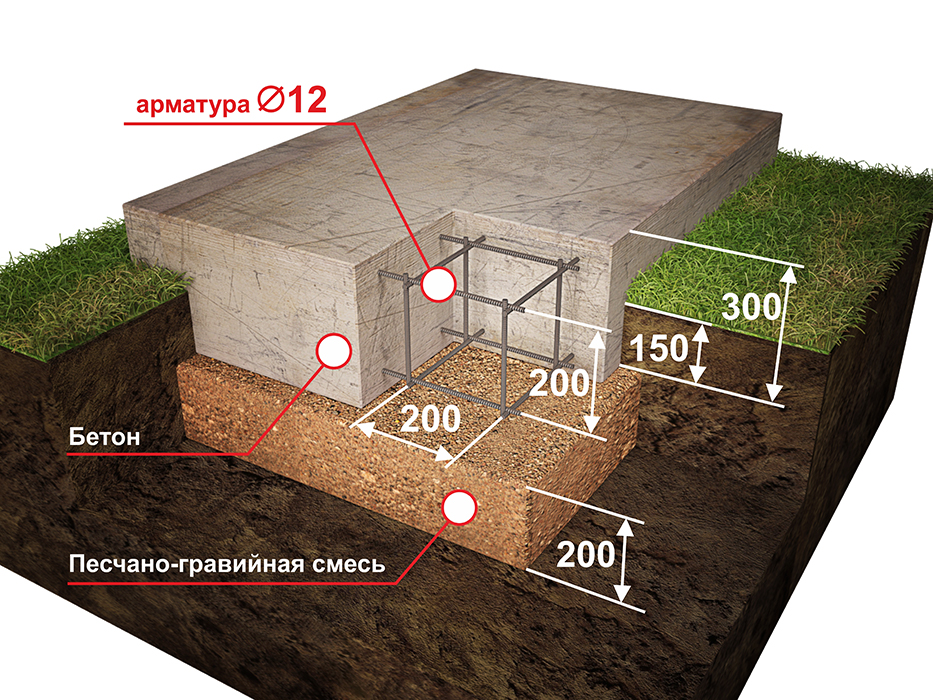

Схема фундамента под печку из кирпича.

Для фундамента готовится раствор цемента. Им заливается яма, не доходя до расположения пола 50 мм. Данное условие в последующем исключает попадание холодных масс воздуха в нижнюю часть печки. Когда бетон будет полностью залит, его необходимо проколоть арматурой или специализированным инструментом, чтобы освободится от воздуха. Такая процедура содействует повышению качеств прочности фундамента.

Дальше бетон должен окончательно высохнуть в течение не менее 30 дней. В 1 неделю необходимо поливать раствор водой, чтобы он не растрескался. Накройте слой мешковиной и на нее лейте воду. После просушки мешковину удалите и заместо нее положите алюминиевую фольгу так, чтобы ее отражение было вверху. На этом работа по подготовке кончилась. Дальше идет схема печная кладка.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладки

Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Формирование оборудования для отопления

В первую очередь, нужно сориентироваться с местом, где будет поставлена печь крошка, а еще приготовить точную схему с размерами и порядовкой. Единые правила печей подойдут и очагу-малышке. Установка делается на безопасном расстоянии от стен (приблизительно 25 см ), печь не должна стоять на сквозняке, а дымотвод не должен касаться балок для потолка. Принципы безопасности обязаны быть исполнены полностью — изолированные стены, пол и потолок устойчивым к огню материалами.

Для строительства нам понадобится:

• красный печной кирпич (полнотелый);
• огнеупорный кирпич (для камеры сгорания);
• раствор глиняный или цементный М300;
• прут армирующий;
• створка поддувальная;
• колосниковая решётка;
• створка топочная (если подобрать дверь из стекла, то малышка как правило выполняет функцию камина);
• чугунная конфорочная плита;
• задвижка.

Из инструментов нужно:

• кельма (разравнивание раствора, подрезание швов);
• молоток и кирка (для кирпича);
• уровень;
• мастерок;
• отвес (груз со шнуром) для контроля углов;
• правило (древесная линейка с сечением 1,5 х 6 см и длиной 1-1,5 м, имеющая параллельные плоскости) для ровности кладки;
• рулетка.

Для хорошей универсальной печи потребуется фундамент. экономично выйдет бутобетонный. Котлован должен быть не менее 80 х 65 см. в него ставят опалубку из досок, накрывают ее фанерой или рулонным кровельным материалом и заливают бетоном. Дальше ложиться кирпичный бой и бутовый камень, все заливается цементом (соотношение 1 к 3). Последний шаг — застелить изоляцией несколькими слоями рулонного кровельного материала.

Для надежности основания фундамента лучше установить арматурную решётку. Выложить шесть прутов по 50 см по длине и шесть по ширине. Шаг должен составлять приблизительно 10 см, соединения завариваются электродуговой сваркой. Подобных решёток понадобится две.

В качестве заливки лучше всего применять бетон М300. он крепкий и надежный. Время его застывания около 25 дней.

Если печь сделанная из кирпича предполагается легкой, без постоянной интенсивной камеры сгорания, то начальный ряд кирпича должен быть уложен на изоляционный слой:

• пленка из полиэтилена;
• рулонный кровельный материал;
• гидроизил, мягкий кровельный материал;
• сухой песок 1см.

Порядовка печи

Первый и второй ряд – разравнивание, каждый ряд проверятся уровнем.

3-ий – на фронтальной части ложиться поддувало, его габариты меньше размера камеры сгорания вдвое.

Четвертый – установка в поддувало стального окошка. сверху оно перекрывается колосниковой решёткой.

Пятый – фиксация колосниковой решётки, круговая укладка.

Шестой – начало выкладки камеры сгорания. Окно чуть-чуть сужают для комфорта.

Седьмой – установка дверки камеры сгорания. Топочная камера должна прочно держаться в кладке, для этого крепления обматывают асбестовым шнуром.

Восьмой – сверху камеры сгорания ставится полоса из стали на основе листа.

С девятого по одиннадцатый – круговая укладка.

Двенадцатый, тринадцатый – формирование задней стены, она ложится на док, и появляются два маленьких паза.

Четырнадцатый – пазы становятся больше на половину кирпича, другое пространство ложиться кирпичом.

Пятнадцатый – место под канал. около задней и боковой стены оставляется продолговатый канал. В ключевой кладке выполняется отсек с опорным кирпичом в самом центре (под колонну).

Шестнадцатый – на колонну ложатся стальной полосы, они создают еще канал.

Семнадцатый – каналы делятся и создают 4-ре канала под стенками и один по самому центру.

С восемнадцатого по двадцать второй – продолжение каналов.

Двадцать 3-ий и двадцать четвертый – каналы, помимо центрального, соединяются и создают Г-образную форму.

Двадцать пятый – каналы, помимо центрального, перекрываются кирпичом.

С двадцать шестого по двадцать восьмой – размеры кладки сужаются до размера трубы (дымоотвода).

Двадцать девятый – установка заслонки.

С тридцатого – формирование дымоотвода и вывод его на улицу.

В процессе кладки, следует делать перевязки по одной второй или одной четвертой кирпича. Спустя каждые шесть рядов кладку нужно вытирать сырой тряпочкой. А Для того чтобы углы были ровные, отвесы лучше установить на потолочную поверхность (на время на гвозди). Кирпич во время кладки должен ставиться плашмя и на ребро, для стойкости конструкции.

Для чего нужна порядовка печи

Отопительно-варочная печь из кирпича Порядовка для разных моделей разработана, чтобы после окончания кладки кирпичная печка могла результативно работать. Дым в печи проходит не по вертикали или горизонтали, а делает многочисленные повороты. Это нужно, чтобы разогретый воздух больше времени контактировал с поверхностью кирпича, нагревал стену.

В каждом ряду кирпич устанавливают по определенному порядку, чтобы получить такие ходы для дыма. Раскаленные газы могут не найти выхода, начать обратное движение в комнату, если ошибиться при исполнении порядовки.

С помощью схемы работать легче, не нужно продумывать самостоятельно порядок кладки, рассчитывать расстояния, промежутки. На общем чертеже есть только габариты печи, но нет расположения отдельных камней, не показана перевязка швов.
