Печи длительного горения на дровах, принципы работы, особенности устройства, видео процесса постройки печи

Порядовки в помощь самостоятельным печникам

Существует несколько вариантов выполнить порядовку.

Печь, имеющая панель с одной конфоркой. Пожалуй, одна из самых простых и компактных конструкций, имеющих вытянутую в вертикальной плоскости форму, состоит из 31 ряда.

Конструкция, позволяющая отапливать смежные помещения. Используют исключительно для отопления, варочная поверхность отсутствует.

Печь, оборудованная щитком и топчаном. Такой вариант можно использовать не только для обогрева, но и для приготовления пищи. Кроме этого, имеется лежанка, на которой можно спать и которая будет постоянно теплой.

Заключение

Во время выбора печки для дачи, рекомендуется учитывать не только размеры помещения, но и собственные умения, навыки. Не исключено, что описанные варианты кому-то покажутся слишком сложными, а кому-то – максимально простыми и понятными. Представленные сведения помогут разобраться, что собой представляет кирпичная печь на дровах, какие варианты существуют, какие нюансы во время выполнения работы обязательно должны быть учтены.

Как самому сделать печь для отопления дома дровами и углем?

Что делать, если покупать заводскую модель слишком дорого? Ниже приведена пошаговая инструкция по изготовлению печи для дров и угля своими руками.

Рис. №3 Принципиальная схема самодельного котла

Принципиальную схему такого котла можно видеть на рис. №3. Для изготовления используют жаропрочную сталь с повышенным содержанием легирующих элементов. Иногда применяют газовые баллоны из стали марки Ст3 с повышенным содержанием углерода.

Топить углем кирпичную печь тоже можно. Но возникают сложности с постоянной чисткой. От угля образуется очень много сажи.

А топку нужно выполнять из шамотного кирпича. Сам процесс кладки также довольно трудоемкий и недешевый. Однако есть простой вариант, который вполне подойдет для небольшого дачного домика (до 36 м 2 ).

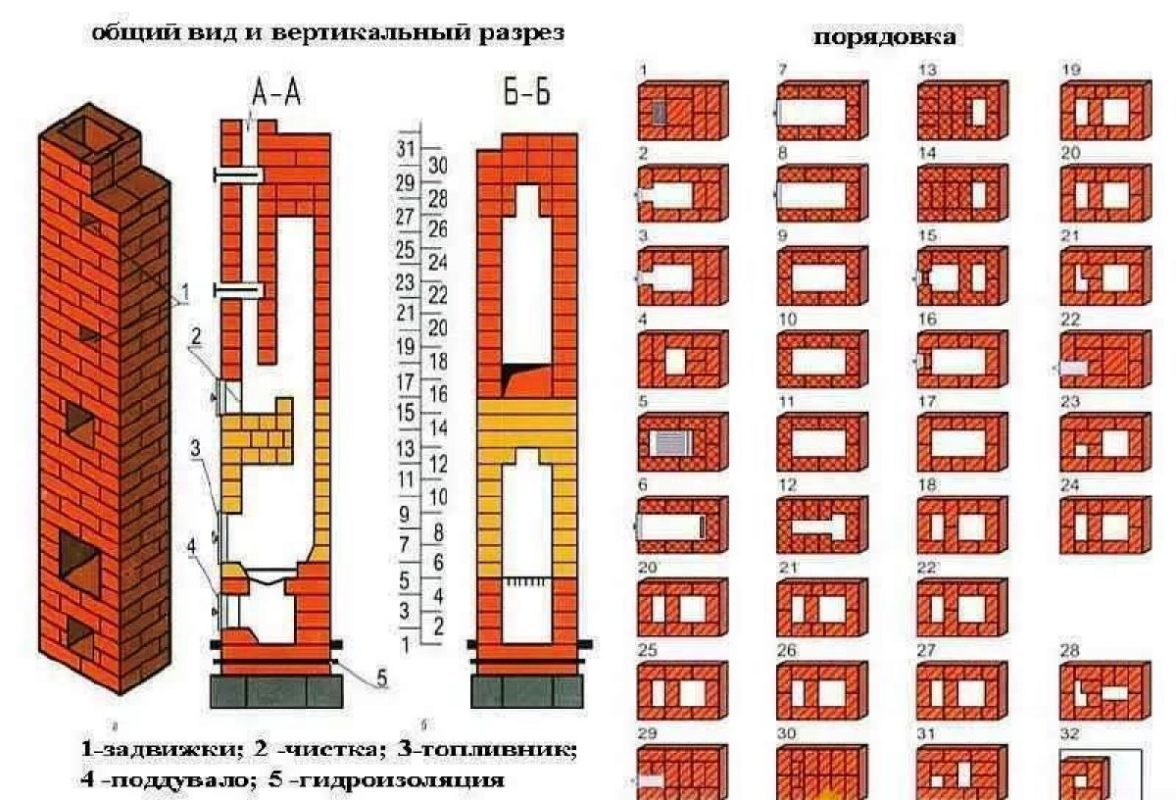

Рис. №4 Подробная порядовка кирпичной печи на угле и дровах

Инструкция по кладке

На будущее можете скачать порядовку здесь.

Пошаговая схема изготовления кирпичной печи на дровах и угле:

1. Для устройства печи потребуется бетонный фундамент с армированием. Размеры фундамента должны на 100 мм превышать габариты печи. А высота составляет 500 – 700 мм. Верх фундамента находится на отметке -0,150.
2. Выкладывают основание – первые 2 ряда (см. рис. №4) со стандартной перевязкой вертикальных швов. Кладку ведут на цементно-песчаном растворе. Далее в качестве минерального вяжущего используют шамотную глину.
3. Первый ряд – это дно зольника. Выполняют кладку четко по схеме.
4. При кладке 2 и 3 рядов нужно не забыть выставить и закрепить с помощью проволоки дверку поддувала.
5. Четвертым рядом перекрывают зольник и отверстие для поддувала.
6. Колосниковая решетка укладывается в 5 ряду.
7. Дверка топки устанавливается при кладке 6-8 рядов.
8. Выполняют кладку согласно схемы. 6 – 9 ряды образуют топку.
9. 8 ряд – это свод топки. Он выполняется из ¾ кирпича. А 9-14 ряды его перекрывают.
10. По схеме выкладывают дымовые каналы.
11. Задвижки располагают в 26 и 29 рядах.
12. Завершают перекрытие печи.
13. Далее выкладывают дымоход.
14. Сушка печи.

Изготовить такую печь своими руками сможет даже новичок. Достаточно владеть элементарными навыками каменщика. Сложный инструмент также не требуется. Жаростойкие растворные смеси для кладки печей легко приобрести в любом строительном супермаркете.

Важные моменты

На сегодняшний день известно несколько видов этого твердого топлива: Качественно сложенная печь рассчитана на конкретную рабочую температуру. Отклоняться от этого значения нежелательно. Чтобы поддерживать такие показатели, нужно топить печь только определенным видом топлива: дровами или углем «местной» марки.

Стандартные кирпичные устройства могут функционировать практически на любом горючем. Никаких проблем при этом не возникает.

При топке печи коксовым углем нужно не упустить момент его коксования. Чтобы не угореть, необходимо полностью открыть поддувало и чаще применять кочергу.

Заводское изготовление

Нужно сказать, что индивидуальные отопительные котлы и печи длительного горения недаром называют мини-котельными – они действительно представляют собой целую отопительную систему, способную обеспечить драгоценным теплом в зимнее время помещения, имеющие довольно большую площадь. Наиболее распространены сегодня автономные печи на комбинированном твёрдом топливе (дрова, уголь, пеллеты — топливные гранулы), которые недаром считают самым недорогим и удобным для бытового использования типом отопления. Альтернативой им является, так называемое, электрическое отопление – компактные и полностью автоматизированные электро котлы индивидуального отопления. Если же газ и электричество кажутся вам невыгодным способом обогрева собственного дома, то в этом случае в качестве альтернативы производители отопительного оборудования предложат широкий выбор жидко- и твердотопливных, а также конденсационных котлов длительного горения. Большой популярностью пользуются также комбинированные отопительные установки для дома, которые могут работать на разных видах топлива.

Все очаги индивидуального отопления можно разделить на одноконтурные и двухконтурные. Разница между ними заключается в том, что первый тип отопительного оборудования предназначен исключительно для обогрева жилых и нежилых помещений, в то время как второй – двухконтурные котлы – используют также и для горячего водоснабжения (это наиболее популярный среди владельцев загородного жилья тип отопительных приборов, который позволяет одновременно решить сразу две проблемы).

	Топочная дверца Везувий 205 из чугуна. Высота 820 мм. Ширина 600 мм. Глубина 550 мм. Диаметр дымохода 115 мм. Вес 180 кг. Чугунная варочная плита. Чугунная колосниковая решётка. Керамическая отделка.
	Возможность подключения электрического вентилятора, который обеспечивает «турбореактивный» разогрев помещения. Зуб отбойник из нержавеющей стали толщиной 2мм.
	Отделка печи талькохлорит, отапливаемый объем 230 м³, мощность ПК-01(205) 12кВт (200м3), водяной контур, печь изготовлена из высококачественной конструкционной стали, чугунная варочная плита срок службы более 10 лет.
	Общие характеристики: печь стальная, литьё чугунное, отделка печи песчаник, отапливаемый объем 220 м³, мощность 12 кВт, длительность горения одной закладки дров до 5 часов, срок службы не менее 10 лет.

Преимущества и недостатки

Такое решение имеет очевидные преимущества:

• печь до 10 дней может работать в автономном режиме;
• время работы на одной закладке топлива для дров увеличивается в 2 раза, а для угля – в 3 раза;
• низкие требования к качеству топлива;
• простота конструкции и монтажа;
• возможность добавления дополнительных опций.

Но практика показала, что есть и минусы:

• нельзя добавить топливо до полного сгорания предыдущей закладки;
• нужно сухое место для хранения топлива;
• уголь образует много пыли и копоти;
• высокая пожароопасность, если не соблюдать требования СНиП 2.04.05-91;
• зольник нужно чистить после каждой топки, а дымоход перед каждым отопительным сезоном;
• загрязнение окружающей среды.

Установка

Основные рабочие зоны:

• область загрузки топлива;
• сборник золы;
• область сгорания пиролизного газа.

Очень популярна установка дровяных печей в баню. Они способны очень быстро нагревать помещение и долго поддерживать необходимую температуру. Даже в очень холодное время для этого требуется всего около получаса.

В верхней части печи, где тлеют дрова, находится распределитель воздуха, регулирующий интенсивность поступающего к топливу потока для поддержания оптимальных условий работы. Дрова тлеют сверху и разжигаются тоже сверху. Это позволяет добиться выделения пиролизных газов, так же способных гореть с выделением тепла. Такой механизм работы позволяет получать дополнительное тепло от одного объема топлива.

Методы по увеличению КПД буржуйки

Повысить коэффициент полезного действия печи можно несколькими методами, которые условно можно разделить на методы связанные с оптимизацией процесса горения и с внесением изменений в конструкцию печи и дымохода.

Первый путь позволяет обеспечить более эффективное использование топлива, дает возможность использовать для отопления кроме дров опилки, брикеты, торф. Путь изменения конструкции позволяет увеличить кпд буржуйки за счет более эффективного использования полученного тепла. Здесь можно добиться повышения теплоотдачи, увеличения скорости прогрева помещения, ряд методов дает возможность дольше сохранить тепло.

Как улучшить тягу в буржуйке с помощью топлива

Этот прием применяется для увеличения кпд буржуйки без внесения существенных изменений в конструкцию самой печи и дымохода. Низкий уровень теплоотдачи при сжигании даже сухих дров часто связан с образованием налета сажи на внутренних поверхностях дымохода. Из-за плохой тяги топливо перестает нормально гореть и начинает тлеть. Такое тление не дает возможности получить необходимую температуру для разложения веществ на горючие газы.

В этой ситуации единственно правильным решением как увеличить кпд буржуйки выступает необходимость очистки дымохода от сажи, и установка на оголовок трубы дефлектора.  Такие несложные работы дают возможность прибавить 5-7% эффективности печи.

Следующий шаг в увеличении тяги в печи с помощью топлива выступает герметизация топочной дверцы и дверцы поддувала. Речь идет об установке асбестового экрана в качестве уплотнителя двери топки или установка непосредственно в топку гильзы из стальной трубы, в которую и будет закладываться топливо. Что касается поддувала, то здесь рекомендуется установить шиберную задвижку с регулируемым окном подачи воздуха. При диаметре дымохода 100 мм, шиберная заглушка должна иметь диаметр 70-80 мм, в таком случае даже не совсем сухое топливо будет сгорать при высокой  температуре и большой тяге.

Важным моментом выступает правильный расчет длины дымохода. Оптимальной длиной для хорошей тяги в любую погоду является длина труб в 5 и более метров. При этом, желательно чтобы по всей длине было минимальное количество изгибов, а поворотов на 90 градусов не было вообще.

Установка дефлектора на оголовке позволит снизить образование налета сажи в трубе в то же время это устройство увеличит кпд буржуйки на 2-3 %.

 Как увеличить кпд буржуйки с помощью дымохода

Раскрытый в предыдущем пункте способ как увеличить кпд буржуйки при помощи увеличения тяги раскрывает один из подходов к решению проблемы повышения эффективности печи. Второй подход позволяет более рационально использовать тепло от нагретых дымоходных труб.

Прежде всего, рекомендуется в печах, где отверстие под трубу находится на верхней крышке сделать из листового металла толщиной 3-4 мм дополнительную камеру с горизонтальными пластинами внутри. Это устройство позволит продолжить процесс горения пиролизных газов. Не секрет, что в топке температура при сжигании топлива поднимается неравномерно. Но даже когда она достигает максимума, часть горючих газов просто уходит в дымоход, не успев сгореть. Надстройка-плямегаситель  с дополнительными ребрами внутри позволяет завершить процесс горения легких газов, и таким образом, увеличивает кпд буржуйки еще на 3-5 %.

Следующий метод позволяет обеспечить быстрый отвод тепла от дымоходных труб за счет установки одного дополнительного или нескольких дополнительных экранов для создания конвекционных потоков. Для этого достаточно из тонкого листового металла свернуть цилиндр диаметром на 10-12 см чем труба и установить его на высоте 15-20 см от надстройки. Холодный воздух будет проходить между нагретой металлической трубой и экраном, и как в обычном конвекторе нагреваясь, подниматься вверх.

Необычное, но эффективное средство повышения кпд печи заключается в установке в дымовой канал вставки с трубками для отвода нагретого воздуха. В разрыв трубы вставляется вставка, в которую вмонтированы трубки. Дым, проходя по трубе, попадает в камеру вставки, где и нагревает металлические трубки. Для увеличения эффективности с одной стороны вставки устанавливается вентилятор, который и прогоняет воздух через нагретый металл.

Принцип работы печей на дровах и угле

Технологии не стоят на месте. И постепенно популярность набирает новый тренд. Это так называемые печи длительного горения. Такая конструкция увеличивает время сгорания закладки дров в 2, а угля – в 3 раза.

Принцип работы такой печи основан на принудительной подаче воздуха и сгорании топлива в верхней камере. Топливо придавливается специальным грузом, который опускается все ниже по мере сгорания. Воздух нагнетается с помощью вентилятора.

Такой принцип в корне отличается от классического, когда горение происходит за счет подачи воздуха снизу, через поддувало.

В печи может использоваться любое твердое топливо: бурый уголь, антрацит, брикеты, опилки, дрова и т. д. Процесс подачи топлива можно автоматизировать. В таком режиме печь способна работать до нескольких недель. Как и в классическом варианте снизу расположена зольная камера. От камеры сгорания ее отделяет колосниковая решетка.

Некоторые советы – что поможет улучшить работу печи

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под  дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Сколько угля понадобится на отопительный сезон

Специалисты советуют использовать антрацит для отопления жилища. При желании его можно либо купить в мешке, либо заказать сразу несколько тонн. В этом случае продавец обычно сам занимается вопросами доставки топлива к хранилищу. Чтобы рассчитать количество угля, необходимое на один отопительный сезон, в качестве единицы измерения возьмем ведро, т.к. именно им пользуются в хозяйстве большинство домовладельцев.

В стандартное металлическое ведро помещается примерно 18 кг антрацита. За 1 сутки на отопление просторного дома площадью в 200 кв.м. используют:

• в самом начале сезона – 1 ведро (конец сентября – начало ноября);
• в период морозов (с ноября по февраль) уходит примерно 10 ведер;
• в конце сезона – 1-2 ведра (в марте-апреле).

Если подсчитать общее количество используемого за сезон угля, получим 580 ведер, что составляет 10440 кг. Перед началом отопительного сезона нужно заказать не менее 10 тонн топлива. Умножьте это количество на актуальную стоимость – и получите сумму, которую вам необходимо скопить на обогрев жилья в год. Если площадь дома менее 200 кв.м. количество будет меньшим. Если же печь используется летом в качестве варочной – большим.

Считается, что уголь – «грязное топливо». Это мнение не совсем правильно. Антрацит горит относительно чисто, хотя его нельзя сравнить с газом или жидким топливом

Печи изготавливают из кирпича, чугуна и стали. Кирпичные конструкции более теплоемкие, а металлические легче, удобнее в установке. Какой материал выбрать – каждый домовладелец выбирает сам. Главное, чтобы печь была установлена в соответствии с нормами пожарной безопасности, а ее производительность была достаточной для качественного отопления дома.

Особенности двухконтурных печей

Как и современные модели электрических и газовых котлов, печи на угле поддерживают возможность обеспечения системы горячего водоснабжения (ГВС). Для этого предусматривается специальный канал для нагрева воды и ее циркуляции по трубам до конечного места назначения – кухни, санузла или других потребителей. Однако для реализации такой системы необходимо заранее соблюсти несколько технологических условий.

Во-первых, угольная печь для дома с водяным отоплением сможет эффективно распределять теплоноситель по двум контурам только при поддержке циркуляционного насоса. Во-вторых, чтобы сократить время на поступление горячей воды в контур, рекомендуется предусматривать в системе и буферную емкость. Для частного дома можно использовать накопительный бак с контурами подогрева на 30-50 л. Вода в этом резервуаре будет постоянно горячей в соответствии с настройками автоматики печи.

Схема печи на угле для дома

Конструкция угольной печи из кирпича почти не отличается от схемы обычной дровяной.

​

Она состоит из, расположенных в определенной последовательности: фундамента, зольника, топочной камеры, свода, дымохода.

Главное отличие угольной печи — укрепленная топка и увеличенный объем зольника (при сжигании угля получается большее количество золы, чем при прогорании древесины).

Также обязательно установленная колосниковая решетка большей площади (в идеале она заменяет дно топки).

Уголь в топочной камере печи прогорает снизу, поэтому стены отсека делают наклонными — такая конструкция помогает верхним слоям угля опускаться по мере их прогорания. Размеры стандартного устройства составляют 110х900см, высота без дымохода — около метра.

Для бани

Устройство для бани характерно наличием каменки — емкости для камней. Вместе с ней высота печи составит 1,6м, длина 1,1м, ширина 90 см. Каменка делается открытой и находится в верхней части печи. Из-за этого дымоход расположен не над топочной камерой, а сбоку.

В бане часто устанавливаются более компактные печи из металла. Габариты стандартной металлической печи на угле 50х80 см и высота 80 см. Толщину стенок рекомендуется делать не менее 8-10 мм.

Подводим итоги

Приобрести готовку печку проще и удобнее. Но при ограниченном бюджете придется изготовить печь самостоятельно. Это дешевле, но требует определенных навыков.

Лучшим материалом для печи на угле и дровах станет жаропрочная легированная сталь. Однако на практике чаще используют старые газовые баллоны из стали марки Ст3 или кирпич. Большой коттедж такой печью не обогреть. Но для дачного домика с 1 – 2 комнатами вполне подойдет.

Как сделать такую печь своими руками разобрано выше. Из ее недостатков нужно отметить необходимость частой чистки. А топить такую печь придется 3 – 4 раза в сутки. Зато уголь прогреет помещение значительно быстрее. И обойдется такая конструкция в 2 – 3 раза дешевле заводского аналога.

Тем же, для кого вопрос экономии не стоит так остро, можно приобретать заводской котел. Только нужно правильно подобрать мощность и учесть возможные теплопотери: оконные и дверные проемы и т. д.

Такой вариант обладает массой преимуществ. Одной закладки топлива хватит минимум на 36 часов. Да и чистить агрегат придется значительно реже. Недостаток только один – придется потратить немалую сумму денег.
