Как самостоятельно собрать коптильню из стиральной машины

Как сделать мангал из барабана стиральной машины

Чтобы сделать своими руками оригинальный мобильный мангал из бака стиральной машины, необходимо придерживаться следующей пошаговой инструкции:

Разобрать корпус вышедшей из строя стиральной машины-автомат, осторожно извлечь из нее барабан
Здесь важно не торопиться, все делать предельно аккуратно, чтобы поверхность осталась в целости и сохранности, без повреждений.
При помощи остро наточенного ножа необходимо удалить все имеющиеся на баке резиновые уплотнители, пластиковые элементы. После этого нужно избавиться от пыли, мусора, накипи на внешних и внутренних стенках емкости
В трудных местах, где налет сильно въелся, стоит использовать щетку с жесткой щетиной

Поможет угловая шлифовальная машинка, оснащенная насадкой-щеткой.
Путем применения сварочного оборудования к барабану от бытового прибора крепят ножки. Для этих целей отлично подойдут металлические трубы в количестве 3 штуки и диаметром 40 мм. Их монтируют к днищу основания.
После всех подготовительных мероприятий необходимо при помощи мыльного раствора очистить сваренную конструкцию – будущий мангал. Затем его обезжирить, используя ветошь и растворитель (уайт-спирит, ацетон). Поверхность после такой обработки должна хорошо просохнуть на открытом воздухе.
Очищенный барабан по внешней стороне следует покрыть термостойким составом по металлу, в том числе, ножки мангала. Большой популярностью пользуется акриловая краска для окрашивания металлических поверхностей и кремнийорганическая эмаль, содержащая в своем составе лак на базе смолы. Краска для большего эффекта наносится не в один слой, а в два-три. Между процедурами нужно дать предыдущему слою хорошо просохнуть. Благодаря окрашиванию самодельный мангал из барабана от стиральной машины-автомат будет надежно защищен от коррозийных изменений, что значительно продлит его эксплуатационный срок.
Жаровня, сделанная своими руками, готова к применению.

Совет! Для большей устойчивости мангал из бака от стиральной машины должен иметь 4 точки опоры. Есть еще один интересный вариант обустройства мангала, где предусмотрено прямоугольное отверстие в боковой части бака. Предназначена такая конструкция для приготовления продуктов на гриле. Здесь еще понадобится изготовление дверцы, чтобы температура внутри камеры не снижалась. Корпус бака можно распилить при помощи болгарки поперек, соединить посредством болтов, и получить полноценную мобильную жаровню, которую по достоинству оценят любители кемпинга.

Существует несколько способов монтажа подставки из металлических труб к мангалу из барабана:

1. При помощи сварочного оборудования либо болтов. Сделанные из подходящего материала стойки монтируют к боковым креплениям корпуса конструкции. Если нужен мобильный вариант мангала, который отлично подходит для любителей активного отдыха, то подойдет стандартный тип соединения – болты. Для стойкости жаровни ножки стыкуют между собой за счет металлической перемычки.
2. Концы арматуры (прутов) нужно согнуть от края, отступив 100 мм, и выдерживая угол наклона в 100-120 градусов. Чтобы удобнее было ими пользоваться, их предварительно расплющивают кувалдой. Из железных труб делают треногу, фиксируют к оси цилиндра при помощи сварочного аппарата. Такой простой ход позволит мангалу вращаться.
3. При отсутствии сварочного оборудования можно следовать следующей технологии: отметить на сгибах ножек точки под 2 отверстия, и сделать их, используя сверло и дрель. Размер их должен быть 6-8 мм. После приложить заготовки ко дну барабана, применяя в качестве образца, проделать аналогичные отверстия. Соединение всех элементов конструкции производится за счет болтов, подходящих и по длине, и по размеру.
4. Для самодельного мангала можно использовать готовую подставку из безопасных материалов, негорючих и прочных. Главное, чтобы она подходила по размерам. Отлично с этой ролью справляется подставка из металла для декоративных культур, цветов.

Коптильная камера из старого холодильника своими руками: пошаговая инструкция

Для изготовления коптильни подойдет любой ненужный холодильник. Прежде чем разбирать его на запчасти, решите, какого типа будет коптильня, горячего или холодного копчения.

От этого зависит дальнейший процесс создания прибора для приготовления еды.

Для изготовления первого варианта от холодильника потребуется только металлический корпус, поэтому из него вынимают все ненужное: пластиковые панели и находящийся под ними утеплитель.

Снимают радиаторы и мотор. Оставляют только уплотнитель на двери. Для работы используют отвертки, болгарку, монтировку и мешок для мусора.

После всех операций тщательно промывают стенки короба и заделывают в нем все имеющиеся отверстия.

Если же решено сделать коптильню холодного копчения, убирают только пластик. Прохладный дым не помеха пенопласту или минвате (утеплителям, которые могут остаться в холодильнике), они поддержат оптимальную температуру.

Для коптильни холодного копчения желательно установить дымогенератор. Это устройство можно купить или собрать своими руками. Понадобятся недорогие расходные материалы и компрессор для аквариумов (с оптимальной производительностью 60 л/ч).

Выбор проекта: горячего или холодного копчения. Нужен ли дымогенератор?

Коптильня горячего копчения предполагает наличие источника нагрева непосредственно под ней. Можно выбрать любой вариант топки: выложенной из кирпича, сваренной из листов железа, выкопанной в грунте. Для отвода дыма из коптильной камеры используют подходящую трубу с коленом. В корпусе холодильника вырезают отверстие и крепят трубу методом сварки или иным способом.

Коптильня холодного копчения требует дыма невысокой температуры, поэтому ему нужно дать возможность остыть. С этой целью топку и камеру разносят на расстояние не менее 3 метров.

Дымоход изготавливают из трубы, гофры, или просто делают траншею нужной ширины и укрывают ее любым подходящим материалом.

Стандартная схема коптильни холодного копчения из холодильника:

Есть и другой вариант копчения — с помощью дымогенератора, трубку которого заводят в отверстие в стенке коптильни.

Из чего и как сделать дымогенератор. Чертеж изделия

Дымогенератор — устройство, способствующее образованию густого дыма. При его наличии процесс копчения будет более быстрым, а его результат — более вкусным. Есть множество вариантов собственноручного изготовления дымогенератора. Соорудить такое устройство можно из того, что есть в наличии. Рассмотрим сборку этого самодельного аппарата из подручных материалов.

Для изготовления дымогенератора понадобится:

• металлическая труба сечением 130 мм и длиной 500 мм;
• металлическая решетка такого диаметра, чтобы она плотно входила в трубу (можно вырезать из нержавейки);
• нижняя крышка для трубы с бортиками, высотой не менее 1,5 см (можно сделать из нержавейки, тонкой жестянки);
• верхняя крышка для трубы;
• 3 металлические пластины длиной 30—35 см и шириной не менее 5 см, для устройства опор;
• 6 болтов сечением 6 мм и длиной не менее 10 мм;
• тройник с резьбой 1/2;
• гайка для фиксации тройника;
• сгон 1/2 длиной 10—12 см;
• штуцер 1/2 с выходом 10 мм;
• металлическая трубка сечением 5—6 мм и длиной не менее 7 см;
• компрессор для аквариумов с гибкой трубкой для подачи воздуха.

Используем машинку с вертикальной загрузкой

Наверняка большая часть читателей еще помнят старую добрую Оку, эта машина активаторного типа была практически в каждой советской семье. Сначала необходимо избавить агрегат от всего навесного оборудования, включая электродвигатель. Все отверстия, которые есть на днище, необходимо заделать, так как через них будет выходить дым из бака.

Если есть навык работы со сварочным аппаратом, то эта задача проблем не составит. Для закрытия места вставки активатора из нержавейки вырезается заплата большего диаметра и приваривается к днищу. Если нет под рукой сварки, то придется каждое отверстие закрывать маленькими заплатками, посаженными при помощи холодной сварки.

В итоге получилась конструкция коптильни, в которой днище приподнято над поверхностью земли, так как бак в стиральной машине находится на этом уровне. В нижней части корпуса следует проделать отверстие, через которое впоследствии будут подкладываться дрова.

Дальнейшие действия зависят от фантазии мастера. Необходимо создать условия для размещения продуктов в коптильне, это могут быть крючки или решета. Решета считаются более универсальными, так как на них можно разложить мелкие кусочки (например, плоды фруктовых или мелкую рыбку). Нижняя решетка должна располагаться от днища примерно на расстоянии 40 см. Если она будет ниже, то в этой зоне будет чрезмерно высокая температура, а продукт запечется, так и не напитавшись дымом.

Вторую решетку можно монтировать сразу же над первой. Две решетки увеличат производительность устройства в два раза. В качестве решет подойдут полки из старого холодильника. В противном случае придется их изготавливать самостоятельно, сваривая между собой металлические прутья.

Наша коптильня из стиральной машины работает следующим образом.

• Костер разводится прямо на земле, можно даже сделать небольшое углубление.
• Пока дрова разгораются, необходимо подготовить коптильню. На днище бака насыпаются опилки или древесная щепа, сверху размешается поддон для жира. Его можно даже смастерить из алюминиевой фольги. Решета устанавливаются по выдуманной вами технологии, на них раскладывается продукт.
• Накрывается коптильня сначала материей, а затем крышкой, чтобы свести к минимуму количество выходящего дыма.
• Затем вся коптильня размещается так, чтобы костер оказался в нижней его части. Через проделанное отверстие можно регулировать интенсивность горения.

Разновидности и варианты изготовления

Стиральные машины существуют разной конфигурации: круглые и квадратные, обычные и автоматы. От конструктивных особенностей техники зависит устройство коптильного приспособления.

Из старой стиральной машины

Бытовая техника советского образца чаще всего производилась в форме бочки. Состоит она из жестяного корпуса и нержавеющего бака. Чтобы собрать своими руками коптильню из старой стиральной машины, сначала ее нужно разобрать. Деталей там немного. Демонтируют мотор, крыльчатку, часовой механизм и несколько крепежей.

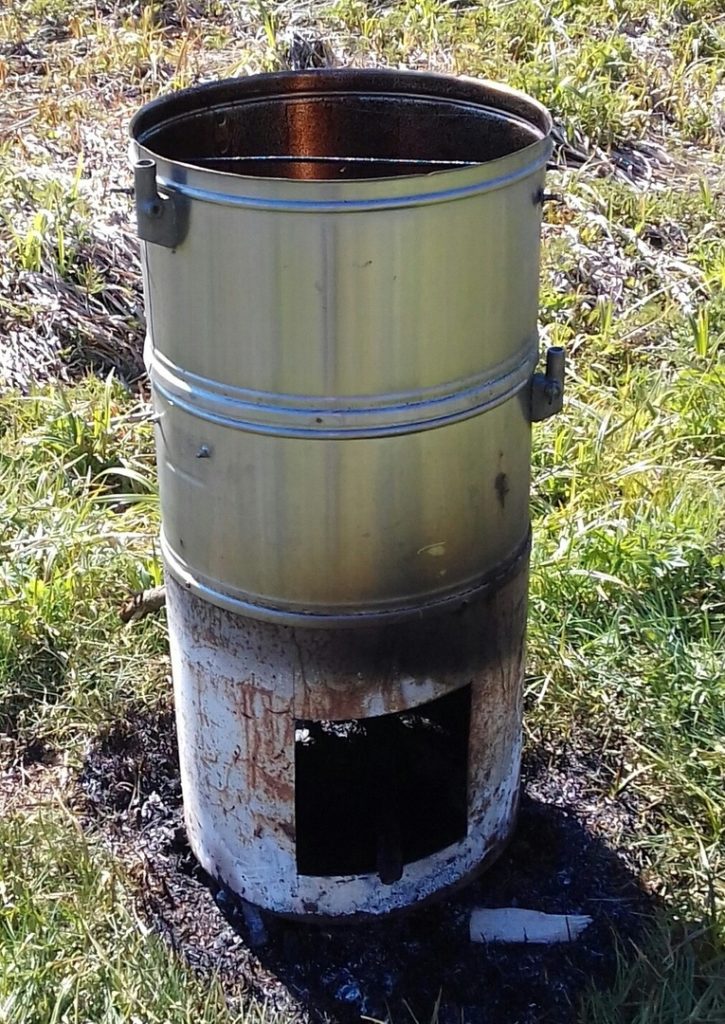

Жестяной корпус машинки послужит подставкой

Для эффективности коптильни оптимально найти еще один бак из нержавейки аналогичного размера. У него болгаркой срезают днище. Получившимся кольцом наращивают первый бак. Между собой их можно сварить или соединить болтами.

Жестяной корпус машинки, на котором закреплен бак, послужит подставкой. В боковой стенке друг против друга вырезают болгаркой прямоугольные окна. Через них загружают дрова для разведения костра. Внутри рабочей камеры на днище насыпают опилки, подвешивают поддон и решетки. Сверху все накрывают крышкой.

Электрическая коптильня

Плюсом электрической коптилки является отсутствие необходимости постоянно поддерживать горение костра. Опилки тлеют за счет нагрева спирали или ТЭНа. Однако есть и минус. Собранная своими руками коптильня из бака стиральной машины потребляет много электроэнергии, так как нагреватель нужен мощностью минимум 1 кВт.

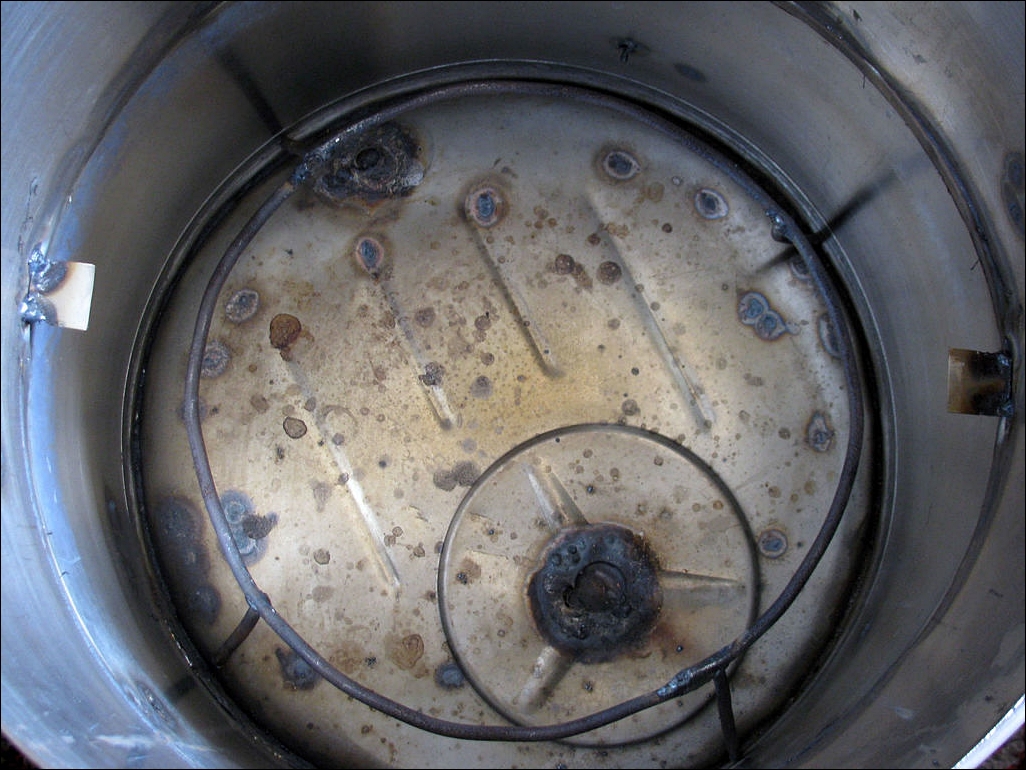

Нагревательный элемент монтируют в днище бака, где будут насыпаны опилки

Для электрической коптилки необязательно делать высокую подставку. Хватит маленьких ножек для лучшей устойчивости и приподнимании днища от земли. Нагревателем подойдет воздушный ТЭН закрытого типа или спираль от электроплитки. Во втором варианте открытый элемент закрепляют на диэлектрическом негорючем материале.

Контакты нагревателя выводят через отверстия в днище за пределы рабочей камеры. Здесь тоже предусматривают диэлектрические вставки, исключающие образование короткого замыкания. Дальнейшие действия направлены на внутреннее обустройство коптилки: поддон, решетки, крышка.

Совет! Чтобы регулировать интенсивность нагрева спирали, ее можно подключить через проволочный реостат.

Из барабана

Современный автомат имеет совсем другое устройство. Чтобы собрать своими руками коптильню из барабана стиральной машины, его нужно оттуда вынуть. Если бытовая техника была рассчитана на боковую загрузку, никаких подготовительных действий делать не нужно. Барабан устанавливают на сваренную подставку загрузочным окном вверх, после чего приступают к внутреннему обустройству.

Барабан от машинки-автомата с боковой загрузкой не требует переделки

Конструкция барабана машинки-автомата с вертикальной загрузкой немного отличается. Он сбоку имеет загрузочную дверцу, а торцы с обеих сторон глухие. У такого барабана болгаркой отрезают одну из глухих сторон, а вторую используют днищем коптилки. Загрузочная дверца пригодится для подсыпания опилок.

Особенности эксплуатации

Среди распространенных проблем выделяются 2: слишком сильное пламя костра приводит к порче продуктов, утечки жира мешают нормальному функционированию устройства. Первую неприятность поможет сгладить лишь неотрывное слежение за огнем, в крайнем случае можно установить электрическую спираль. Второе явление нуждается в более серьезном подходе.

Барабан обычно имеет косую конфигурацию, то есть его верхняя и нижняя грани не параллельны. Поэтому во время копчения жир из продуктов не вытекает прямо вниз (сразу на поддон), а попадает на опилки, что нарушает технологию приготовления деликатесов. Решение – создание винтовой опоры, благодаря которой емкость выровняется. В качестве альтернативы можно изготовить импровизированный жироуловитель.

Самодельная конструкция для горячего копчения станет дешевой, но не менее эффективной заменой заводского агрегата. Продолжительность воздействия определяется типом продукта: мясо требует более часа, рыба и курица будут готовы через 40 минут. Преимуществами домашней модели являются универсальность, экономичность и мобильность.

Базовые рекомендации по использованию сводятся к тому, что нужно следить за процессом копчения и в целом не оставлять активный агрегат без присмотра. Если соблюдать кулинарные предписания, на выходе образуются вкуснейшие блюда, притом пользователи могут быть уверены в их натуральной обработке, отсутствии химических добавок и свежести исходных продуктов

Важно лишь следить за температурным режимом и правильно выбирать опилки

Самый доступный способ

Данный способ основывается на применении старой активаторной стиральной машины. Её тип загрузки – вертикальный. Её главное преимущество – это её материал: нержавеющая сталь высочайшего качества. При сопоставлении с алюминием она химически не контактирует с продуктами. К тому же у неё солидный эксплуатационный срок.

Перечень необходимых составляющих для работы:

• Сварочная техника.
• Металлические крюки.
• Электролобзик.
• Решётка из металла.

Сборка происходит в несколько стадий:

1. Стиральная техника переворачивается вверх дном. Из неё ликвидируются все ненужные компоненты. Остаётся только корпус.
2. В его дне должны быть сквозные дырки. Они завариваются. Эта мера исключает отхождение дыма из коптильного отделения при копчении.
3. Рядом с дном необходимо устроить отверстие. Через него можно будет закладывать древесное сырьё в аппарат.
4. Корпус снова переворачивается. Работы проходят в баке. Здесь требуется установить решётку. Для этого нужны крепежи. Их надо приварить в 40 см от дна. Для развития функциональности агрегата потребуется сделать крепежи для второй решётки. Они на 25 см возвышаются над предыдущими крепежами.
5. Привариваются крюки для поддона.

Коптильный агрегат готов. Когда он применяется на природе, следует устроить костёр в заранее сделанном углублении

Оно отделывается кирпичами. На дне созданного аппарата раскладывается щепа. После чего ставится поддон. А на крепежах размещается решётка. С этого момента можно закладывать продукцию (мясо или рыбу). Она накрывается тканью и крышкой от самой стиралки. Вся эта конструкция ставится над тепловым источником – костром.

Главное достоинство такой коптильной техники заключается в высокой динамики готовки разных блюд. Это происходит готовка по горячей методике копчения.

Его слабой стороной является необходимость в постоянном контроле активности пламени. Если будет образовываться слишком сильный жар, продукция просто испортится. Если жар будет слишком скромным, коптильный процесс может продолжаться целые сутки.

Такую самодельную коптильню удобнее перемещать, если монтировать к ней колёсики.

Конструкции, схемы и чертежи коптилен из стиральных машинок

Из стиральной машины можно сделать коптильню горячего копчения своими руками. Конструкция включает в себя несколько компонентов:

1. Коптильня – бак, на дно которого кладутся опилки, дающие дым. Альтернативный вариант – емкость с отверстиями в дне, через которые идет дым с мангала (от другого источника).
2. Крышка – закрывает бак и создает герметичную систему с постоянной температурой и сохранением аромата.
3. Решетка – металлическая поверхность, на которой размещают мясо, птицу или рыбу (продукты копчения).
4. Ножки и крепления – для обеспечения устойчивости всей конструкции.

Процесс изготовления несложный и включает в себя 4 этапа:

1. Проведение расчетов и составление чертежей. Выбор материалов и инструментов.
2. Подготовка бака, изготовление отверстий.
3. Установка решетки, а также поддона для сбора жира.
4. На последнем этапе нужно сделать крышку и ножки для коптильни из стиральной машины.

Принципиальная схема выглядит следующим образом:

1. Костер или другой источник огня.
2. Емкость, где идет копчение.
3. Крышка.
4. Опилки, щепа.
5. Решетки, на которых размещаются продукты.

Коптильня своими руками из стиральной машины

Чтобы смастерить прибор для копчения продуктов, понадобятся такие подручные средства: металлические крючки, сварочный аппарат, лобзик, решетка, болгарка, дрель. Проще всего сделать дровяной тип коптилки, ведь не придется фиксировать специальный электрический элемент, который будет выполнять нагревательную функцию. Потребуется бак от ненужной машины, желательно с загрузкой вертикального характера.

Алгоритм действий:

1. Поставить машинку дном вверх, убрать все ненужные элементы. Вытащить пластик и резину из поддона, иначе они будут плавиться от огня, что испортит всю продукцию.
2. С помощью электрической сварки можно заварить отверстия, которые расположены на дне бака.
3. В стене бочка вырезать овальное отверстие не очень большого размера, чтобы получилась топка, через нее можно подбрасывать древесину.
4. Далее необходимо приварить крепления внутри бака, а именно на 40 см выше дна, на них будет расположена решетка. Коптилка получится более функциональной, если сделать крепления и для второй решетки, но на двадцать сантиметров выше первой.

Завершительным штрихом будет следующее – необходимо аккуратно приподнять прибор, зафиксировать на прогорающий костер. Главным недостатком конструкции является то, что придется регулярно следить за огнем, чтобы он не погас. Кроме этого, он не должен слишком сильно разгораться, чтобы не испортить продукт.

Мало кто захочет пользоваться таким устройством, если от него страшно отойти даже на несколько минут. Чтобы сделать коптилку более удобной и безопасной, можно внести некоторые коррективы:

• возьмите электрическую спираль больших размеров с мощностью не менее 1 кВт;
• прикрепите ее к обратной стороне днища бака, только не придется делать топку, так как прибор будет электрическим;
• подсоедините, выведите провод с вилкой наружу.

Активировать коптильный прибор достаточно просто: насыпать опилки фруктового дерева на днище, установить металлические решетки. Затем сверху кладете продукты, закрываете тряпкой, а также не забывайте про крышку. Подключите к сети и дождитесь, чтобы спираль стала ярко-красной, это позволит опилкам тлеть. С помощью теплоизоляционного материала можно облегчить процесс готовки – сократить время нагрева, сберечь жар.

Кстати, если планируете коптить кролика, то не пропустите вот эту статью с пошаговым описанием процесса.

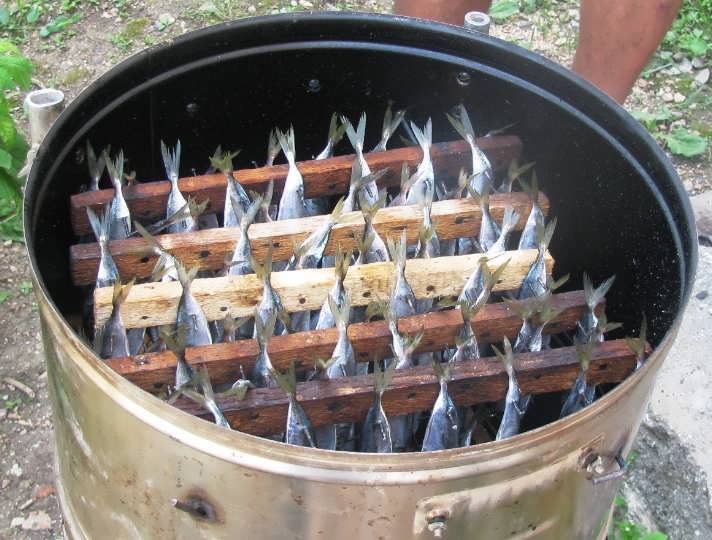

Так можно коптить рыбу

Существует еще один проверенный способ, как сделать коптильню из стиральной машины своими руками. Способ весьма необычный и оригинальный, понадобится современная, но ненужная машина-автомат, а точнее, ее барабан. На его основе получится компактная, многофункциональная коптилка электрического характера.

Инструкция:

1. Возьмите барабан от старой и ненужной машинки-автомат, устраните все лишние детали, оставляя исключительно корпус барабана.
2. Найдите кастрюлю из качественного металла, чтобы она подходила по диаметру барабана. Далее нужно отпилить дно кастрюли, для таких целей можно воспользоваться болгаркой.
3. Установите барабан вертикально, чтобы люк был направлен вверх. Основная цель – заварить отверстия в боковых стенках, дно. Если нет сварки, в дальнейшем можно обернуть устройство теплоизоляционным материалом.
4. Зафиксируйте барабан на кастрюле, приварив его. Расположить электрическую спираль с внутренней стороны изделия.
5. Внутрь устройства приварить соответствующие крепления для решетки, их необходимо установить. После этого накрыть крышкой коптилку.

Принцип работы самодельного устройства аналогичен прибор из старой машинки советского типа. На днище можно расположить древесные опилки, для пищевой продукции зафиксировать решетки.

Фото: Копчение бедрышек

Подводя итоги вышесказанного, можно заметить, что не нужно выбрасывать старую стиральную машинку, так как на ее основе можно своими руками смастерить очень удобный, практичный, мобильный, экономичный коптильный прибор даже из бочка стиральной машины.

Самое главное преимущество предложенных вариантов заключается в том, что процесс сборки очень быстрый, а финансовые затраты – минимальны. Соорудив устройство, можно готовить потрясающе вкусные и пикантные блюда, которыми приятно лакомиться в кругу семьи и друзей.

Преимущества и недостатки

Прежде чем приступить к изготовлению коптильни, нужно выяснить все плюсы и минусы самоделки. От этого появится четкое представление, нужна ли дома такая конструкция.

В самодельной коптильне нет никаких серьезных недостатков, из-за которых можно отказаться от ее изготовления

Преимущества:

1. Если дома валяется выброшенная стиральная машина, из нее коптильня получится совершенно бесплатная. За магазинный аналог придется выложить приличную сумму.
2. Для коптильни можно использовать корпус стиральной машины или нержавеющий барабан. Это уже готовые емкости, которые немного нужно будет переделать.
3. Когда коптильня станет ненужной, ее не жалко выбросить, сдать в металлолом или распустить болгаркой на листы жести.
4. Барабан и корпус стиральной машины тонкостенный. Из них получится легкая коптильня, которую можно выносить даже на природу.

Если говорить о недостатках, то найти их здесь практически невозможно. Иногда в отзывах встречаются мнения, что нержавейка барабана или бака не пищевая и ее нежелательно использовать. Однако продукт с металлом никак не контактирует. Вдобавок корпус коптильни от дыма не раскаляется до такой температуры, что мог бы выделять какие-то вредные вещества.

Принцип действия

В общих чертах коптильня представляет собой емкость, внутри которой расположены в подвешенном состоянии продукты. Копчение происходит за счет обволакивания их дымом. По принципу действия коптильни делятся на два вида:

1. Если предусмотрена коптильня из стиральной машины холодного копчения, то дым в ее корпус подается от очага (дымогенератора) по специальному каналу. Такое удаление позволяет снизить температуру внутри рабочей камеры. Продукт коптится дольше, но он не подвергается термической обработке и приобретает золотистую оболочку.

   Для получения холодного копчения дымогенератор располагают отдельно от коптильни, а дым в рабочую камеру подают по каналу

2. Простой является в изготовлении своими руками коптильня горячего копчения из стиральной машины, где отпадает необходимость отдельно создавать очаг и прокладывать от него канал. Дым образуется непосредственно под рабочей камерой. Продукт в коптильне подвергается термической обработке, быстрее приготавливается, но получается слегка вареный.

   При горячем копчении опилки тлеют внутри рабочей камеры коптильни от электроспирали или разведенного под днищем емкости костра

Для любого типа коптильни сжигают опилки. Делают это двумя способами: естественным или с помощью электрической спирали. Опилки не горят, а постоянно тлеют, выделяя густой дым.

Важно! Для копчения нельзя использовать дрова из деревьев хвойных пород. Хорошо для этого подходит дуб. Лучшими считаются дрова из деревьев фруктовых пород

Лучшими считаются дрова из деревьев фруктовых пород.

Чтобы получить любого типа коптильню, используют от стиральной машины жестяной корпус или бак из нержавейки. Если это автомат, то подойдет барабан для загрузки белья. Некоторые старые модели стиральных машин советского производства выпускали с алюминиевым баком. Его лучше не использовать, если предусмотрено горячее копчение. От высоких температур алюминий деформируется, плавится.

Фото, схемы, чертежи

Устройство коптильного аппарата настолько простое, что с ним легко разобраться даже по просмотру фото. Рисовать своими руками чертежи коптильни из стиральной машины нет смысла, так как бак используют уже готовый. Достаточно простой схемы, чтобы быстрее разобраться с устройством.

В общих чертах коптильня состоит из следующих элементов:

• рабочая камера, где коптятся продукты;
• сетка или решетка;
• крышка с дымоотводом.

Начинающему мастеру легче собрать коптильню по простейшей схеме из стиральной машины, где предусмотрено горячее копчение

Более сложные коптильни дополняют другими элементами. Например, можно внутри камеры установить поддон для жира, несколько сеток, но на нижнем ярусе температура выше. Продукт быстрее будет приготавливаться. Если это электрокоптильня, в схеме предусматривают расположение спирального нагревателя.

Совет! Если опилки будут тлеть от разведенного под днищем камеры коптильни костра, потребуются регулируемые по высоте ножки или отдельная подставка.

Как сделать коптильню из стиральной машинки своими руками

Перед началом сборки первым делом определяются со способом копчения: холодный или горячий. От этого зависит, нужно ли делать для коптильни дополнительно дымогенератор. Однако устройство такого агрегата сложное. Оптимально на первый раз собрать коптилку горячего копчения из стиральной машины, которая состоит из одной рабочей камеры.

Инструменты и материалы

Так как конструкция коптильни проста, из инструмента нужна отвертка, пассатижи и молоток. В большей степени они пригодятся для разборки самой стиральной машины. Если предусмотрены дополнительные приспособления, нужен сварочный аппарат, электродрель и болгарка.

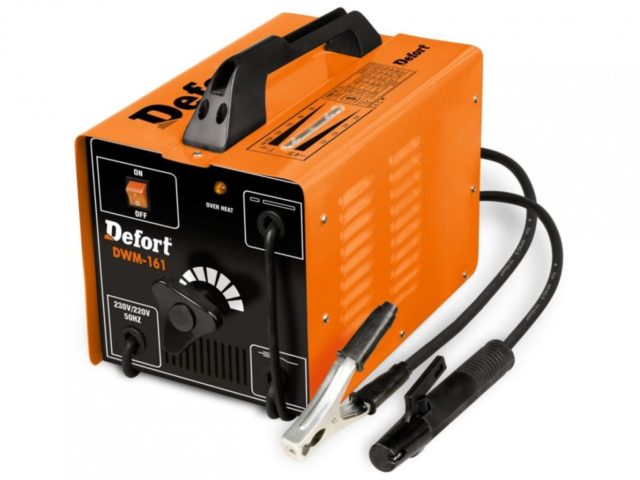

Сварочный аппарат понадобится для сваривания подставки или ножек коптильни

Из материалов нужна сама стиральная машина. Подставку или ножки делают из трубок, уголка, профиля. Решетку подходящего размера найти сложно. Для ее изготовления понадобятся пруты из нержавейки.

Подготовка основной части

Подготовительные работы начинают с разборки стиральной старой машинки. Кроме электрооборудования, удаляют все крепежи. Оставляют голый бак. На днище останется отверстие в области расположения крыльчатки. Его можно заварить, но с тонким металлом неопытный сварщик не справится. Отверстие проще закрыть заглушкой из двух металлических шайб, стянутых болтом.

Отверстие на днище бака от машинки нужно заглушить, чтобы через него не попадало внутрь камеры пламя от костра и не сыпались опилки

Совет! Для удобства загрузки топлива на боковой стенке бака можно вырезать болгаркой окошко и прицепить на петлях дверцу.

Установка подставки

Следующим этапом изготавливают подставку, на которой будет стоять коптильню. Если дома имеется мангал, этого процесса можно избежать. В нем получится разводить огонь, а сверху ставить коптильню с засыпанными на днище опилками.

Подставка под коптильню нужна для разведения под ее днищем костра

Если мангал отсутствует, подставку придется делать. Простой вариант, это выложить насухо без раствора несколько рядов красного кирпича или использовать пару шлакоблоков. Более сложный, но лучший способ, это сварить подставку из трубы, профиля или уголка. Ножек предусматривают 4 штуки для устойчивости. Их желательно делать из двух частей на болтах, чтобы можно было регулировать по высоте. Это даст возможность поднимать коптильню выше от костра, чтобы уменьшить интенсивность тления опилок.

Изготовление поддона и решетки

Во время горячего копчения жир с продукта капает на тлеющие опилки. Они могут вспыхивать. Чтобы этого не случилось, предусматривают поддон. Вырезают его из листовой стали или нержавейки. В нижней части рабочей камеры коптильни на стенках крепят держатели, на которые укладывают поддон.

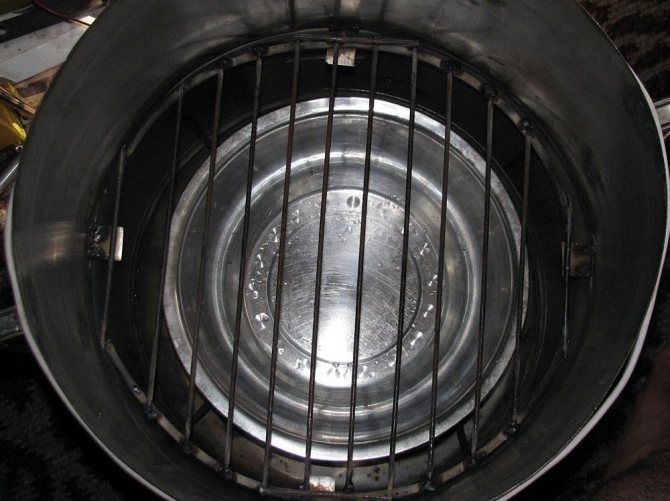

Решетка должна повторять форму бака, иметь небольшое расстояние между прутами, чтобы не проваливались продукты

Для возможности большего количества загрузки продукта за один раз предусматривают две решетки. Сваривают их из нержавеющих прутов. Решетку первого яруса укладывают на предварительно закрепленные держатели, расположенные минимум 40 см от днища рабочей камеры. Решетку второго уровня располагают на 25 см выше от предыдущего элемента.

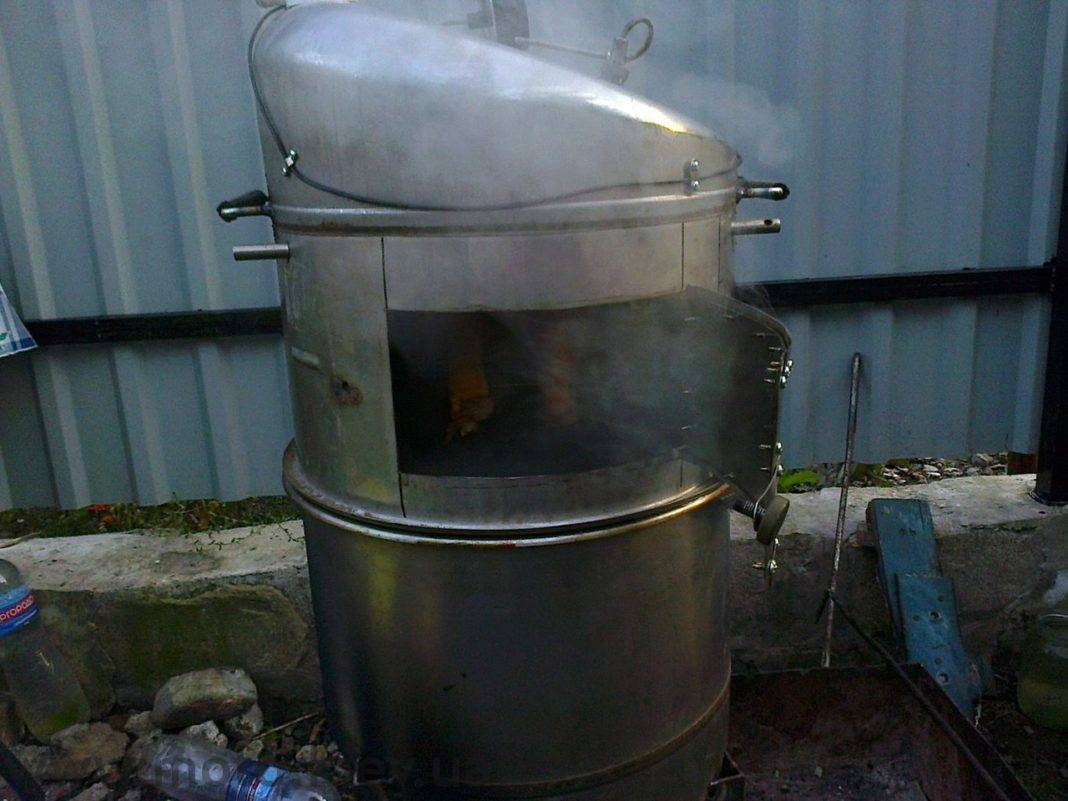

Кроме решеток и поддона, предусматривают крышку на рабочую камеру. Ее можно использовать родную от стиральной машины. Нужно только сделать отверстие для отвода дыма.

Совет! Вместо крышки бак можно накрыть мешковиной. Материал отлично пропускает дым и задерживает его нужное количество внутри рабочей камеры.

Устройство коптильни

Коптильня представляет собой емкость, к которой размещается мясо, рыба, птица и прочие продукты. Полуфабрикаты раскладывают на специальных решетах или подвешивают на крючках. Основой для дыма служат опилки или мелко нарубленная щепа. Если древесину нагревать, то она начнет тлеть, испуская дым.

Подогревают опилки над костром или с помощью электрического нагревателя. Под решетами обычно обустраивают поддон, позволяющий собрать жир, который будет выделяться при копчении. Если жир попадет на щепу, то у копченостей появится горьковатый привкус.

Коптильня холодного копчения отличается тем, что дым должен остывать, прежде чем попадать в емкость с продуктами. Единственно возможный способ это сделать – соорудить длинный дымоход, в котором бы дым терял свою температуру

Важно рассчитать длину дымохода, чтобы иметь возможность точно устанавливать температурный режим

Пошаговая инструкция для машинки с вертикальной загрузкой

Легче всего смастерить своими руками дровяную коптильню из стиральной машины, потому что в этом случае не придется тратиться на покупку электронагревательного элемента. Нужно взять бак от стиралки с вертикальной загрузкой: он изготовлен из прочной нержавейки, поэтому получится долговечное и надежное устройство.

Порядок переделки

Работу выполняют в следующей очередности:

• переворачивают машину вверх дном;
• аккуратно снимают двигатель и сопутствующие компоненты;
• освобождают поддон от резиновых и пластиковых запчастей, так как они будут дымить и плавиться под воздействием огня;
• с помощью электросварки закрывают в днище все отверстия. Дыру, оставшуюся из-под активатора, закрывают круглой заплаткой, вырезанной из листовой нержавейки, ее приваривают;
• ниже уровня дна в стенке бака формируют прямоугольное или полукруглое отверстие, которое будет служить импровизированной топкой для закладки дров.

Последний шаг – манипуляции во внутреннем пространстве бака. На уровне 40 см над дном нужно приварить крепления – на них впоследствии будет располагаться металлическая решетка с продуктом. Чтобы улучшить функционал устройства, можно отступить вверх 20 см и сделать выступы для второй решетки.

Правила эксплуатации коптильни из бака стиральной машины

Во-первых, нужно развести небольшой костер во дворе, непосредственно на земле. Пока он разгорается, дно коптильни покрывают равномерным слоем опилок – материал должен быть сухим, не приветствуются смолистые породы древесины. Далее в бак устанавливают решетки – раскладывают их на приваренных креплениях. На решетках размещают сырой продукт (мясо, птицу или рыбу).

Как выглядит коптильня из стиральной машины

Сначала конструкцию прикрывают чистой хлопчатобумажной тканью, затем нужно использовать металлическую крышку, которая входит в комплектацию стиральной машины советского типа. Устройство аккуратно приподнимают и устанавливают непосредственно над прогорающим кострищем.

Это бюджетное решение, и единственный его недостаток в том, что постоянно нужно следить за огнем, разведенным под коптильней. Приходится контролировать пламя, чтобы оно не разгоралось слишком сильно – это чревато порчей заложенных в устройство продуктов. Притом костер под опилками должен создавать ощутимый жар, чтобы мясо и рыба подверглись надлежащей обработке.

При использовании подобной конструкции нужно соблюдать правила обращения с огнем: не разводить его поблизости к строениям, не выливать в пламя воспламеняющихся жидкостей, следить за направлением ветра, чтобы искры не попали на пожароопасные поверхности.

Вариант усовершенствования самодельной модели

Эксплуатация дровяного агрегата достаточно сложна, так как в течение цикла приготовления деликатесов нельзя оставлять его без внимания. Чтобы рационализировать процесс и создать удобные условия для обработки продуктов, умельцы предлагают немного переделать коптильню из бака:

понадобится большая электроспираль, ее мощность должна быть не менее 1 кВт; ее фиксируют на дне уже видоизмененного по приведенной выше методике бака с наружной стороны

Внимание: здесь не требуется формирование топочного отверстия, так как закладка дров не понадобится; далее нужно присоединить сетевой провод с вилкой и вытянуть его наружу.. Для запуска модернизированного электрического устройства необходимо также, как и в случае с дровяным вариантом, засыпать дно бачка опилками из древесины без чрезмерного содержания смолы, зафиксировать на креплениях решетки, разместить умеренную порцию продуктов. Устройство нужно закрыть хлопчатобумажной тканью, сверху крышкой

Устройство нужно закрыть хлопчатобумажной тканью, сверху крышкой

Для запуска модернизированного электрического устройства необходимо также, как и в случае с дровяным вариантом, засыпать дно бачка опилками из древесины без чрезмерного содержания смолы, зафиксировать на креплениях решетки, разместить умеренную порцию продуктов. Устройство нужно закрыть хлопчатобумажной тканью, сверху крышкой.

Сетевой шнур нужно воткнуть в розетку, подождать некоторое время, чтобы спирать раскалилась до красного цвета. В этом случае дно коптильни нагреется достаточно для того, чтобы опилки начали тлеть, появился дым и продукты стали подвергаться обработке.

Опытные пользователи самодельных конструкций советуют обернуть бачок (он же корпус) негорючей теплоизоляцией – этот материал поможет свести к минимуму потери тепла и существенно ускорить разогрев устройства.
