Коптильня холодного копчения: 10 чертежей разных моделей

Как правильно коптить?

Некоторые заводские коптильни допускают только горячее копчение, то есть при температуре выше 60 о C . Многие производители честно это признают и не претендуют на большее. Удобные малогабаритные варианты коптильни хорошо подходят для обычной квартиры. Для того чтобы корректно воспользоваться таким устройством достаточно прочитать и выполнять инструкцию.

Есть весьма недешевые варианты, которые позиционируются как автоматические коптильни для горячего и холодного копчения и при этом сильно грешат против истины. У некоторых вся автоматика сводится к простому таймеру и регулятору тэна, а в наличии нет даже термометра в коптильной камере, то есть для правильного холодного копчения такой полуфабрикат требует серьезных конструктивных изменений.

В зависимости от наклонностей, требований и финансового положения каждый выбирает свой план действий:

• купить полноценную, но дорогую коптильню;
• приобрести отдельно: дымогенератор, электротермометр, сделать электронную схему регулирующей обратной связи и найти что-нибудь подходящее типа старого холодильника для коптильной камеры;
• сделать простую стационарную коптильню дополнив ее хотя бы термометром для контроля.

Коптильня с неосторожным названием «Астраханское чудо» не претендует на полную автоматизацию, но хотя бы в принципе допускает холодное копчение. Как это часто бывает у наших производителей, некоторая часть творчества предоставляется потребителям по принципу: придумай и сделай сам. Покупателей, избалованных хорошим дизайном и удобствами, такое чудо вряд ли устроит и они предпочтут заиметь импортную коптильню.

Как говориться в Греции есть все: импортные коптильни из Германии, Финляндии или США представляют собой вполне законченные, стильные и функциональные устройства, способные справиться и с холодным копчением в правильном диапазоне температур (встречаются разные правильные цифры от 18 до 27 и больше градусов). Коптить мясо и рыбу в них легко и удобно, но и стоимость коптильного аппарата скромных размеров обычно начинается с €1100.

Собрать свою коптильню по частям – вполне хороший вариант, допускающий самое высокое качество копчения. При этом можно руководствоваться старыми правилами и ГОСТами, которые во многом строже западных стандартов. Другое дело, что они часто не выполнялись, но для себя-то можно и постараться.

Для копчения именно рыбы нередко делают коптильню походного типа с дымоходом в виде закрытой сверху траншеи. Для хорошей ухи потрошеную рыбу перед разделкой также немного коптят на костре, а в самом конце добавляют чуть-чуть водки – эффект такой, как будто в уху добавляют какую-то неизвестную пряность (при этом совсем не должно быть ни спиртового привкуса, ни запаха).

В большинстве конструкций самодельных стационарных коптилен трудно усмотреть возможность холодного копчения в жаркое время года. Мясо и особенно рыбу обычно коптят горячим способом и чаще можно встретить какие-нибудь секреты быстрого копчения, чем холодного, требующего не только возможностей, но и терпения.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

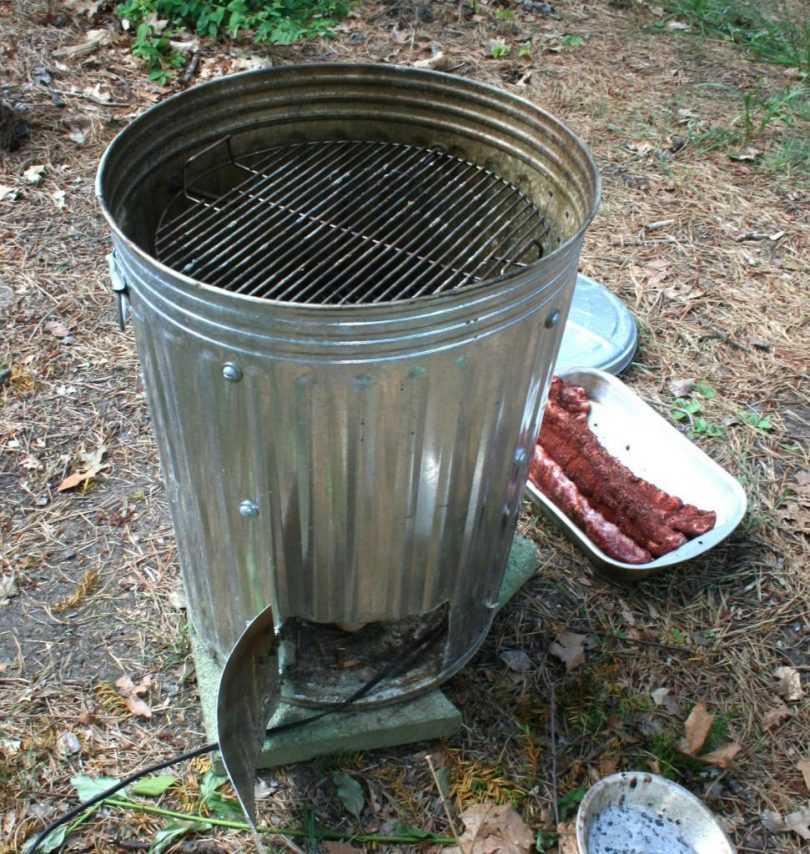

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

• болгарка;
• рулетка и угольник;
• арматура мелкого диаметра;
• сварочный аппарат;
• пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

1. Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
2. Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
3. После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
4. Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
5. Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
6. В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Изготовление горячей коптильни разными способами

В продаже есть масса конструкций, но все она стоят достаточно дорого. Желающие сэкономить могут каптилку сделать сами. Для этого есть множество дельных рекомендаций специалистов. Сам процесс изготовления уже интересен и занимателен. А еда из самодельного устройства для окуривания мяса и рыбы всегда вкусная и сочная. Материал – металл, но профиль может быть самым разнообразным. Можно даже говорить, что для горячего копчения пригодятся подручные средства, которые всегда найдутся в чулане, сарае или гараже.

Из бочки или ведра

Отличный вариант – коптильня для рыбы из железной бочки. Такое решение самое простое. Необходимо всего лишь обрезать днище и вмонтировать решетку или пару арматурных прута. Желательно, чтобы они размещались на двух уровнях. Под низ укладывается поддон. Потребуются крюки, за которые подвешиваются продукты. Их изготавливают из катанки, которую придется согнуть в форме буквы S. В качестве общей камеры подойдет даже обычное ведро. В него монтируют решетки из металла.

Важно их правильно разместить. Одна устанавливается на высоте 10 см над уровнем дна

Другая – на 5 см. выше первой. На дно засыпают до 2,5 см. щепы. Ее заблаговременно замачивают в воде. На решетку укладывают рыбу, мясо, сало, овощи. Главное, чтобы ведро было с крышкой. «Заряженную» коптильню горячего копчения достаточно поставить на огонь. На все уйдет порядка 15 минут. Нужно приметить, как только из-под крышки пойдет густой дым. Тогда коптильную камеру снимают с очага и оставляют остывать закрытой. Такое устройство можно оставлять на даче или брать с собой на пикники.

Помните, что в этом случае придется работать с горячим железом, и можно получить ожог. В зоне риска остаются дети. Поэтому если изготовить коптильню, придется следить, чтобы они не приближались к огню и к ящику, пока он горячий. Техника пожарной безопасности важна на всех этапах, тем более, что в данном случае схема коптильни предполагает наличие открытого пламени. Позаботьтесь и о соседях. Густой дым может показаться едким, особенно, если за забором живет астматик. Выбирайте место для костра правильно.

Из старого холодильника

У многих на даче или в гараже хранится старая кухонная техника. Чаще всего холодильники используются в качестве шкафа для хранения всяких мелочей. Но если вы задумались, как сделать коптильню горячего копчения, обязательно рассмотрите такое вариант. Придется найти барахлу новое место. Камеру вымойте. В качестве решеток для копчения используйте полки, которые также нужно отчистить. В «потолке» делают отверстие, куда будет выходить дым. Можно приделать дымоход.

Чтобы пользоваться крюками для подвешивания продуктов, необходимо на стенки прикрепить уголки, а к ним железные пруты. И даже если холодильник имеет вертикальную загрузку, достаточно установить их на разном уровне от днища. По размерам камеры делают поддон. Подойдет противень из старой духовки. Еще один понадобится для загрузки щепы. Для копчения потребуется электроплитка, на которую ставят поддон с опилками. Теперь плотно закройте дверцу и включите печь.

Из нержавеющей стали

Потребуется сплав, неподдающийся коррозии. Нержавейка – отличный выбор. Внешне конструкция представляет собой короб с крышкой. Как изготовить такую коптилку в домашних условиях, смотрите на видео. Потребуется инструмент и навыки в металлообработке. Но здесь нет ничего сложного. Единственное, что может стать причиной отказа от этого способа – необходимость использовать сварочный аппарат. Но если ваш гараж находится в кооперативе, всегда найдется тот, у кого он есть.

Внутри короба делают два уровня. Решетки для коптильни также изготавливаются своими руками. Часто такую конструкцию изготавливают любители туризма. Дела с том, что размер может быть компактным, а значит, ее можно взять с собой в поход или поездку. И если даже вы забыли взять с собой щепу, стружку можно найти в любой роще. Главное, замочите ее на несколько часов, а лучше на ночь. Засыпьте опилки, загрузите еду, поставьте коптильню на огонь. Подождите появления густых клубов дыма. Уже через 20 минут первая партия продукта будет готова.

Из кирпича

Это стационарное сооружение. Конструкция может быть самой разнообразной. Часто при изготовлении коптильни думают о том, чтобы она стала украшением приусадебного участка. Делают две камеры. В одной горят дрова, в другой тлеют опилки и находится, скажем, рыба. Имеет смысл рационально использовать огонь, для чего встраивают печку. Дымоотвод необходим в любом случае. Сложность заключена в необходимости вести кладочные работы. Без соответствующего навыка это сделать сложно. Зато можно построить коптильню холодного копчения и горячего по принципу «два в одном».

Отдельные узлы и модули

Как будет работать коптильня холодного копчения в домашних условиях, зависит от основных компонентов конструкции.

Дымоход

Минимальная длина дымохода – 1,5-2 метра. Оптимальным показателем считается – 3 м. Такой протяженности достаточно для качественного охлаждения. Использование более длинных труб нецелесообразно с финансовой точки зрения, поскольку потребуется больше топлива и времени на копчение. Протяженность дымохода также зависит от диаметра используемых труб. Оптимальный показатель – 20-25 см. Присоединяться труба к камере может в различных местах: внизу, сбоку, сверху. На качестве приготовления это не отобразиться.

Топка

Для изготовления топки вырывается яма, которая заливается бетоном на 10 см. ниже трубы дымохода. На основание укладывается глиняный раствор, на который помещают огнеупорный кирпич. Использовать цементно-песчаную смесь не рекомендуется, поскольку при нагреве целостность топки нарушится

При сооружении топки важно предусмотреть удобную дверцу для загрузки топлива и поджига

Изготовление простого дымогенератора

Для производства дыма своими силами можно соорудить простой дымогенератор. Для сборки необходимо:

1. Подготовить 4 жестяные банки, медная трубка, хомуты и 2 сгона с гайками.
2. В одной из банок проделать 3 отверстия: два – под сгон и медную трубку, третье – для поджига.
3. В первом сгоне вырезается паз. В сгон вставляется медная трубка. Он устанавливается внутри консервной банки.
4. Второй сгон крепится к первому снаружи.
5. Внутри над сгоном устанавливается металлическая пластина для предотвращения застревания опилок.
6. К основе крепятся две жестяные банки. Стыки обматываются нарезанной на части четвертой емкостью и фиксируются хомутами.
7. Подсоединяется компрессор.

Для введения в эксплуатацию устройства остается поджечь щепу и запустить нагнетатель. Можно усовершенствовать конструкцию, прикрутив к нижней части крышку и зафиксировав стеклянную банку. В нее будет высыпаться зола.

Компрессор

Самодельный компрессор поможет сделать холодное копчение более эффективным, а также сэкономить. Изготовить его можно из компьютерного кулера, форточного вентилятора. Также можно использовать готовые автомобильные и аквариумные компрессоры, усовершенствовав их конструкцию. Экологически чистые, безопасные, вкусные деликатесы, которые можно долго хранить в холодильнике – все это возможно сделать с помощью холодного копчения. Коптилка, собранная своими руками поможет не только сохранить деньги, но и даст уверенность в качестве приготовленных блюд. Простые схемы и чертежи холодных коптилен помогут справиться со сборкой даже неопытному мастеру.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Горячее копчение самодельной домашней колбасы.

Горячее копчение – более быстрый способ и применяется в домашних условиях чаще всего. Оно длится от 12 до 48 часов, температура дыма плюс 70–100 градусов. При этом влага в продукте сохраняется, и он хорошо пропитывается жиром. Такие колбасы менее стойки в хранении, но имеют отличный вкус и запах. Если колбасу предполагается в дальнейшем варить, то копчение проводят дымом с температурой плюс 40–60 градусов

При горячем копчении важно не только действие дыма, но и прогрев колбас. Поэтому очаг делают таким, чтобы он давал и дым, и тепло. Для копчения колбасы используют такую же древесину, как и для остальных продуктов

Опилки обязательно должны быть сухими. Однако если дрова очень сухие, то, во избежание образования чрезмерного пламени, их следует слегка увлажнить. При копчении колбас нужно помнить, что если дым будет очень горячим, то на коптящейся колбасе появятся пятна и полосы коричневого и темно-коричневого цвета. Такие же пятна появляются, если колбасу положить на решетку. Поэтому колбаса должна коптиться в подвешенном состоянии. Коптят колбасу 2–3 суток, потом снимают и делают пробный разрез. Мякоть должна быть одинакового розового цвета. Если в середине мясо светлое, значит, продукт недокоптился.

По материалам книги «Домашняя коптильня». Зорин И.

Как сделать коптильню из кирпича в домашних условиях?

Агрегат, выполненный из кирпичного материала, можно отнести к категории профессиональных устройств. Такая конструкция нуждается в организации фундамента, что влияет на скорость ее изготовления. Она является стационарной, ее невозможно перемещать с места на место, как более компактные модели.

Первое, что требуется сделать перед сборкой кирпичной коптилки, – составить эскиз. Стоит сразу определить тип будущей конструкции. Например, большой популярностью пользуются кирпичные мангалы-коптильни. Своими руками их довольно трудно сделать, но все-таки можно.

Готовые чертежи кирпичных сооружений без труда можно отыскать в интернете. Стационарное устройство для приготовления копченостей имеет самый длительный срок эксплуатации, что является основным его преимуществом.

Коптильня из кирпича является стационарной конструкцией, ее невозможно перемещать с места на место

Огнеупорный кирпич является самым приемлемым материалом для монтажа стационарных коптильных конструкций горячего типа. Очень важным моментом в этом случае считается подбор места, в котором будет располагаться такое устройство. При этом следует руководствоваться правилами пожарной безопасности. Дистанция от коптильни до любых построек (особенно из горючих материалов) должна составлять не менее 2 м.

Самостоятельная сборка коптильни из нержавейки

Внешне данный агрегат имеет схожесть с чемоданом или коробкой. Для того чтобы собрать небольшую конструкцию из стали, необходимо ознакомиться с эскизами этих устройств. Для сборки коптильни для квартиры или дома такого типа не рекомендуется использовать слишком тонкие листы (менее 1-1,5 мм).

Маленькую коптилку можно брать на охоту, рыбалку или просто на природу. Компактность устройства позволяет легко транспортировать его с места на место. Внутри металлической коробки рекомендуется приварить уголки, на которых можно будет располагать решетку-гриль. При самостоятельном составлении схемы коптильни необходимо учесть все мелкие детали и указать их на рисунке.

Одним из главных достоинств коптилень из нержавеющей стали является малая вероятность появления нагара на их внутренней поверхности

Такой агрегат является одним из наиболее распространенных и используется повсеместно. В этом случае чаще всего применяется горячий тип копчения. Однако встречаются подобные модели, обрабатывающие пищу при более низкой температуре (полугорячее копчение). Такие варианты зачастую подходят для использования на даче. Коптильня полугорячего типа, как правило, является переносной.

Основной минус коптилки, изготовленной из металла, – отсутствие возможности определения температуры внутри камеры. Из-за этого мясо может спечься и приобрести неприятный привкус. Объясняется такой негативный момент тем, что в данной конструкции не предусмотрена единая технология копчения. Для розжига агрегатов из нержавейки используется щепа из разных пород деревьев.

Использование металлической бочки

Подобное сооружение имеет некоторое сходство с металлическим коробом. Железную бочку предварительно очищают с использованием моющих средств.

Не рекомендуется использовать железные изделия из-под горючих материалов. Дело в том, что они выдаются в металлическое основание и при нагревании издают неприятный запах, который может стать причиной серьезного отравления.

Ёмкость предварительно делят на несколько отделов. В верхней части будут располагаться продукты с нежной текстурой. Между отсеками устанавливают крупную сетку. Таким образом в одной бочке можно сделать от одного до трёх отделов для копчения разных продуктов.

В самом низу будет располагаться топка. Её рекомендуется разделить от камеры копчения металлическим листом, чтобы искры от угрей не смогли испортить пищу.

Оставшуюся часть емкости делят на один или два отдела при помощи крупной сетки. Благодаря ей дымные газы могут равномерно распределяться по поверхности продукта. Данный способ изготовления домашней коптильни считается самым доступным и бюджетным.

Для контроля температуры в боковой части крепят специальный датчик. Он позволит регулировать температурный режим внутри герметичной емкости. Сверху такой коптильни делают металлическую крышку. Благодаря ей удаётся очищать поверхность от остатков гари.

По периметру бочки делают небольшие отверстия для удаления излишков дымовых газов. Их диаметр не должен быть более 3 мм. Чтобы избежать теплопотерь, их делают в верхней части коптильной камеры.

Пошаговая инструкция по изготовлению

Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.

Холодное

Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)

Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.

Берём любой деревянный шкаф или изготавливаем его самостоятельно

Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.

В нижней части боковой стенки делаем отверстие для подвода дыма

Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.

В крыше шкафа сверлим несколько отверстий диаметром 12 мм для выхода дыма

Соедините дымогенератор со шкафом.

Соединяем картонный дымогенератор с коптильным шкафом гофрированной трубой из фольги

Копчение начнётся после разогрева пиломатериалов и включения вентилятора.

Разогреваем щепки и включаем вентилятор — копчение началось

Горячее

Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.

Простой агрегат для горячего копчения можно сделать из металлической бочки.

Обрежьте верх бочки болгаркой. Крышку не выбрасывайте. Режьте внутри так, чтобы осталась небольшая кромка.

Ровно и аккуратно срезаем верхнюю крышку бочки

На место вырезанной крышки приварите металлические прутья толщиной 10 мм.

Привариваем три прута горизонтально к верхним краям

В дне бочки сделайте отверстие под двухдюймовую трубу и вварите её туда.

Сверлим снизу отверстие и навариваем фланец под трубу 2 дюйма

Сделайте съёмный дымогенератор. Для этого возьмите трубу с наружной резьбой под вваренную в дно двухдюймовую.

Длина трубы зависит от подставки, на которой будет размещена бочка — около 30-40 сантиметров

Заварите наглухо с одной стороны.

Низ трубы должен быть закрыт наглухо, чтобы весь дым поднимался внутрь коптильни

Набейте опилками или щепой и вкрутите в низ бочки.

Генерировать дым будут щепки. Их нужно поместить внутрь трубы

Для подогрева можно использовать паяльную лампу.

При нагревании щепки будут тлеть и выделять дым

Коптильня для горячего копчения

Более сложный вариант за счёт того, что при таком варианте копчения используется высокая температура нагрева. Плюсом является быстрое время приготовления продукта (от 15 минут!). В таком варианте используется банально металлический ящик, выдерживающий высокую температуру.

Внутри ящика устанавливаются крючки на стенках, на которые устанавливаются решётки. Подойдут любые жаропрочные решётки, например, для шашлыков.

Некоторые используют решётки из старых холодильников. На решётки укладывается рыба. На дно коптильни укладывается щепа. Дно нагревается дровами или обычным газом до того состояния. Когда щепа начинает тлеть.

Коптильня в домашних условиях

Как сделать конструкцию для копчения в домашних условиях? Для работы понадобится:

• Лопата;
• Бочка объёмом 100 л;
• Деревянные доски;
• Гофрированная труба для воздуховода;
• Пила;
• Герметик для замазывания щелей.

Первым делом необходимо выкопать углубление для топки. Его глубина должна быть равна 50 см. Длина не превышать размера 50 см. От печного отдела копаем траншею для размещения гофрированной трубы. Длина углубление должна составлять 100 см. Помните, что расстояние между топкой и коптильной камерой должно быть не менее 150 см.

Бочку для копчения будем располагать над воздуховодом. Предварительно в нижней части делаем сквозное отверстие, диаметр которого равен объёму гофрированного элемента. Места соединения обрабатываем герметиком. Для бочки можно изготовить деревянную крышку или металлическую. Изделия из древесины должна плотно прилегать к емкости.

Деревянными досками укрываем район дымохода. Печной отдел будем закрывать металлической крышкой. Её можно изготовить из оцинкованной стали. Размеры изделия должен быть больше на 5 см, чем яма для топки. На фото коптильни холодного копчения представлено готовое сооружение.

Рекомендации по уходу

Если вы хотите готовить в коптильне качественное мясо, то чистка и уход за коптильней необходим. Перед каждым использованием чистите поверхности (решетки, крюки), которые соприкасались с продуктами. Удаляйте комочки жира, чтобы они не загорелись и не испортили мясо. Грязный дым портит вкус готового продукта.

Скопление большого количества черной сажи и золы на стенках коптильной камеры содержит креозот. Он придает мясу горький вкус. Поэтому просто протирайте стенки коптильной камеры после каждого приготовления. Легче это делать пока коптильня еще горячая. Это предотвратит появление креозота.

Научиться строить коптильню совсем не сложно. Это интересный проект, который под силу выполнить самостоятельно. Не бойтесь, пробуйте, и у вас все получится.

Особенности термической обработки продуктов

В древности человек коптил продукты питания по необходимости. После такой термической обработки мясо и рыба долгое время не портились, что позволяло с легкостью хранить приготовленную еду. Сегодня же мы коптим на даче рыбу и мясо не столько для длительного хранения, сколько по причине великолепного вкуса у приготовленных на дыму блюд.

Термическая обработка продуктов питания может выполняться по двум технологиям:

• Холодное копчение.
• Горячая обработка.

Такие печи-коптильни будут различаться своей конструкцией и принципом работы. При этом имеется возможность как выполнения универсальной духовки, где обработка пищи будет проводиться по холодной и горячей технологии, так и специализированной коптильни, где термическое воздействие на рыбу и мясо выполняется одним из способов обработки.

Различие в холодном и горячем копчении состоит в расстоянии, на котором находится камера с продуктами от очага с пламенем. При холодной технологии, когда камера с продуктами находится на максимальном удалении, рабочая температура обработки составляет 35−40 градусов. А вот при горячем копчении мясо и рыба находятся около открытого пламени, поэтому температура тут чрезвычайно высока.

Как сделать коптильню своими руками

Сделать коптильню горячего копчения своими руками можно всего за час. Для этого нужно знать ее устройство, уметь работать с дрелью и найти подходящие материалы. Начнем по порядку.

Коптильня состоит из корпуса, поддона, решетки и крышки. Для корпуса может подойти любая металлическая емкость. Не рекомендуется использовать только оцинкованные ведра или кастрюли. Из металла коптильню своими руками делать проще всего. Объем емкости может составлять от 10 до 200 литров, то есть от ведра до бочки. Из чего делать корпус каждый выбирает сам. Но главное, что нужно учесть это какой полезный объём будет у вашей коптильни. Он зависит от высоты емкости, так как поддон и решетка первого яруса будут занимать примерно 15-25 см. Все оставшееся пространство можно использовать для размещения продуктов.

Поддон. В качество поддона лучше всего использовать противень или не глубокую тарелку. Главная задача поддона – сбор стекающего жира и защита продуктов в случае возгорания щепы.

Решетка. Служит для размещения продуктов. Подойдет решетка от гриля, полочка от старого холодильника или любая прочная сетка. Если продукты подвешивать за крюки — то можно обойтись и без решетки. Но тогда нужно будет продумать как крепить крюки.

Крышка. Здесь думаю все понятно, нужна для обеспечения герметичности. Можно использовать любую подходящую крышку от кастрюли или изготовить из листа металла по форме вашей коптилки.

Коптильня с генератором дыма

Коптильня с дымогенератором. Виден хоппер со щепой и нагнетатель воздуха

В качестве альтернативного источника дыма может выступать специальное устройство, называемое дымогенератор. В  нем дым создаётся путём нагрева древесной щепы, например, при помощи электричества.

Удобство данной конструкции заключается в следующих факторах:

• дымогенератор более компактен в сравнении с классической топкой с дымоходом;можно регулировать температуру тления щепы, и, как следствие температуру дыма
• при этом происходит не полное сгорание щепы и вредных примесей в дыму (например, тех же канцерогенов) будет гораздо меньше

Недостатком подобных устройств является необходимость в искусственном создании тяги.

Тяга в случае применения подобного устройства создаётся при помощи какого-то нагнетателя воздуха, например, вентилятора, подключенного к электродвигателю.

Самостоятельно изготовленный дымогенератор

В настоящее время существует большое количество промышленно выпускаемых дымогенераторов, однако, подобное устройство может быть сделано и самостоятельно. В качестве источника тепла можно использовать ТЭН с термостатом, размещённый в емкости для щепы. А роль нагнетателя воздуха может выполнять любой вентилятор, присоединённый к емкости достаточного объёма (например, к пластиковой бутылке 5-7 л).

Управление температурой тления осуществляется при помощи термостата на ТЭН-е, а скорость подачи дыма в коптильную камеру определяется частотой вращения вентилятора. Регулировать последнюю можно с помощью любого устройства (например, обычного переменного сопротивления).

В качестве коптильной камеры при использовании подобного источника дыма может применяться любая из конструкций, рассмотренных ранее.

Журнальный столик: чертежи, подробная инструкция изготовления своими руками из подручных материалов (125+ Фото & Видео)
