Циркуляционный насос: особенности конструкции, принцип работы, правила эксплуатации и техобслуживания

Часто встречаемые поломки

Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.

Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.

Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.

Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.

Устройство насоса

Главными элементами, из которых состоит циркуляционный насос, являются:

корпус из нержавеющей стали, бронзы, чугуна или алюминия;
роторный вал и ротор;
колесо с лопастями или крыльчатка;
двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Правила монтажа оборудования

Лучше доверить установку циркуляционного насоса специалистам. Но если это делать своими руками, то необходимо знать основные правила монтажа прибора:

Устанавливать оборудование нужно в горизонтальном положении возле котла на линии обратного типа. Там температурные данные теплоносителя самые низкие.
Помпу необходимо установить так, чтобы с движением теплоносителя совпадала стрелка на корпусе. Двумя запорными кранами, обратным клапаном и фильтром очистки на входе осуществляют обвязку насоса. Герметиками обрабатываются резьбовые соединения.
Байпас формируют дополнительно, если прибор монтируется в систему отопления с комбинированной циркуляцией. Байпас — это отрезок трубы, на который установлены запорные краны. Он устанавливается параллельно насосу и при необходимости позволяет переключить отопительную систему в естественную циркуляцию.
После монтажа помпы её нужно заполнить теплоносителем, удалить лишний воздух.

Если насос будет установлен правильно, то жидкость в систему поступает равномерно, а в котле нет воздушных пробок. Необходимо предусмотреть свободный доступ к оборудованию для обслуживания и возможного ремонта.

https://youtube.com/watch?v=7lo26JQODhc

Критерии выбора

Выбирая насос, нужно обратить внимание на следующие характеристики:

подключение. Здесь основным моментом является диаметр трубы для монтажа самого насоса. Обычно это 25 либо 32 мм (1 или 1,25 дюйма). В комплект также входят соответствующие диаметру входа и выхода накидные гайки, что значительно облегчает монтаж и демонтаж насоса,
мощность насоса. Эту информацию можно найти в прилагаемой инструкции по использованию. Обычно показания мощности составляют от 60 до 300 Вт. В некоторых вариантах эти значения могут быть выше

На это следует обратить внимание сразу, как только встал вопрос, как выбрать насос для отопления частных домов. На основании этих параметров выстраивается температурная схема всей отопительной системы

В частных домах она, например, обычно не превышает 80 градусов,
производительность. Это показатель объема, поступающего в трубопровод за определенный временной промежуток. Подача зависит от мощности котла, а производительность, в свою очередь, от сечения труб отопительной системы и также влияет на ее показатели. Напор измеряется метражом воды, подаваемой насосом,
давление. Для правильности расчета нужно измерить длину всех труб и полученные показания умножить на 100 Паскалей. В итоге должно получиться не больше 10 тыс. В сопроводительных документах насоса иногда может быть указано не давление, а подъемная высота. Для обычного покупателя этот критерий более понятен. Основываясь на нем, легче подобрать нужный насос. При установке отопительной системы, рассчитанной на несколько этажей, насосы с низкой мощностью и высотой подъема, например, в 4 метра, могут не подойти.

Выполнив все необходимые расчеты и изучив техническую документацию, можно определиться, какой насос вам лучше подобрать.

Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.

Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку. Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

Особенности агрегата

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

в традиционных радиаторных системах;
при обустройстве водяного тёплого пола;
в геотермальных системах;
при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

быстрота нагревания помещения;
котёл можно установить в любое подходящее место;
потери теплоносителя и воздушные пробки сведены к минимуму;
за счёт термореле обеспечивается автоматическое управление температурными режимами;
затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Можно ли использовать циркуляционный насос для полива ↑

Сложности с поливом растений – актуальная для многих огородников проблема. Циркуляционный насос универсален, поэтому помогает решить и ее. Как правило, «корень зла» заключается в слабом напоре воды. Объемы воды нужны большие, но система водоснабжения зачастую не способна перекачивать ее с нужной скоростью и давлением. Установив насос, можно обеспечить желаемый напор.

Насосы используют в системах капельного полива, которые нуждаются в рабочем давлении 0,2-4 атмосферы. Чтобы организовать такую систему, на возвышении устанавливают накопительные баки и на несколько часов в день включают циркуляционные насосы. Это позволяет добиться большей эффективности полива, чем при монтаже самотечных систем, которые часто не оправдывают ожиданий.

Схема устройства капельного полива

При выборе модели обращайте внимание на основные параметры: мощность, максимальное давление, объем и высоту подъема перекачиваемой жидкости. Если возникают сложности с расчетом, не нужно покупать насос «на глазок», проконсультируйтесь со специалистом

Что касается производителей, то на рынке насосного оборудования хорошо зарекомендовали себя торговые марки «Halm», «Wilo» (Германия), «Grundfos» (Дания), «Pedrollo» (Италия), «AlfaStar» (Польша). Продукция этих брендов завоевала доверие покупателей во всем мире. Если бюджет позволяет, лучше приобрести модели именно этих производителей.

Модели насосов Grundfos

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

теплые полы,
однотрубные системы,
тупиковые системы,
коллекторные системы,
двухтрубные системы,
радиаторные системы.

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

Классификация насосов

Модель с мокрым ротором служит дольше, так как детали смазываются теплоносителем

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

минимальный уровень шума;
компактность и небольшой вес;
сокращение энергопотребления;
простота настройки и обслуживания;
длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Насос с сухим ротором

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.
In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.
Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Разновидности циркуляционных насосов, лучшие производители

По типу исполнения циркуляционные насосы для отопления делятся на две группы.

С мокрым ротором

Устройство насоса с мокрым ротором.

В насосах данного типа отсутствует герметичная изоляция между ротором и рабочей камерой с расположенным внутри нее рабочим колесом. Таким образом, перекачиваемая среда в ходе работы агрегата омывает ротор, охлаждая его и смазывая движущиеся элементы. Вдобавок находящаяся в роторе вода поглощает вибрации и производимый двигателем шум. Все достоинства насосов с мокрым ротором особо ярко проявляются при горизонтальной установке, когда полностью исключается возможность образования воздушных пробок.
Мокрым ротором оснащаются, как правило, бытовые циркуляционные насосы. Это обусловлено низким уровнем шума, а также тем, что этот принцип устройства насоса ограничивает его мощность.

С сухим ротором

В моделях этого типа между рабочей полостью и ротором установлен сальник, препятствующий попаданию жидкости в ротор. В большинстве случаев материалом для него служит уголь, получаемый путем агломерации, реже – керамика или нержавеющая сталь. Такой принцип устройства допускает применение двигателей большой мощности, поэтому насосы данного типа применяются в системах централизованного теплоснабжения.

Устройство насоса с сухим ротором.

Недорогие бытовые насосы имеют общий вал для ротора и рабочего колеса, поэтому они представляют собой единый узел. Более практичным является вариант, в котором двигатель присоединяется к валу рабочего колеса посредством муфты или фланцевого соединения. Такой насос можно модернизировать, заменив его двигатель на более мощный.

Если проектом предусмотрено использование нескольких насосов, применяют прямоточные модели. Всасывающий и нагнетающий патрубки у них находятся на одной оси, поэтому насосы можно расположить последовательно в одной линии.
Перед покупкой циркуляционного насоса для отопления очень полезно изучить отзывы, которые публикуют в Сети владельцы данного оборудования. Особо высоко пользователи оценивают продукцию компаний DAB, Pedrollo, Grundfos, Wilo. Относительно высокая цена этих моделей компенсируется отличной комплектацией, надежностью и длительным сроком службы. К каждой модели прилагается инструкция, содержащая исчерпывающую информацию об установке и эксплуатации агрегата.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

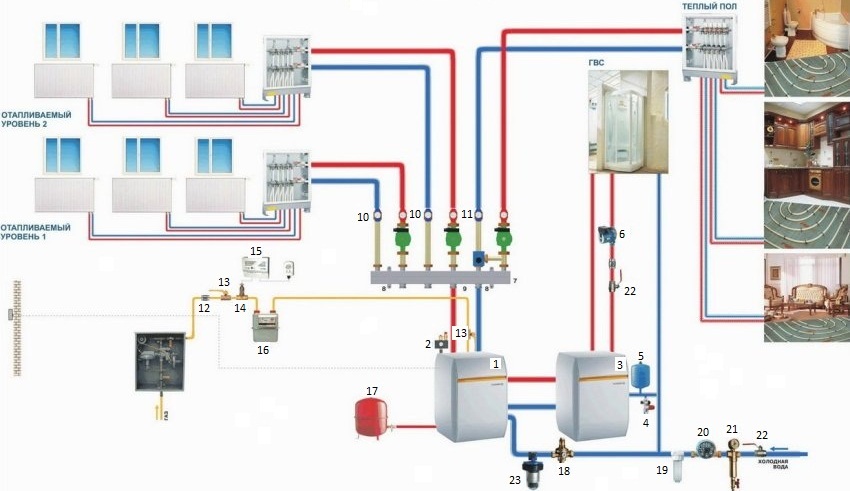

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Принцип работы

Циркуляционные насосы преодолевают гидравлическое сопротивление контура, ускоряя перемещение жидкости по контуру. Оборудование функционирует по достаточно простому принципу, который заключается в следующем:

Нагревательная жидкость поступает на вход устройства.
Запуск электропривода позволяет ротору передать вращательные движения на рабочий вал.
При вращении, колесо с наклонными лопатками двигает воду, двигающуюся по краю лопастей, под воздействием механической и центробежной силы.
Давление и скорость потока увеличиваются по мере перемещения теплонагревателя к краю рабочего колеса.
Выброс жидкости в систему.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

выбор места для монтажа;
количество насосов;
положение помпы;
подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.

Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Подбор насоса для частного дома по техническим характеристикам

Чтобы правильно выбрать напор насоса, нужно подсчитать всю длину магистрали труб

Правильный подбор насосного оборудования осуществляется на основании расчетов по нескольким критериям.

Напор

Понадобится знать общую длину магистрали для перекачки воды. На каждые 10 м длины труб понадобится 0,6 м напора. То есть, частное домовладение с отопительным контуром 70 м предусматривает нагнетатель с напором 4,2 м.

Мощность

Сделать расчет мощности можно на основании СНиП 2.04.07-86:

для домов высотой в 2 этажа – от 173 до 177 Вт/м2;
для зданий в 3-4 этажа – от 97 до 101 Вт/м2.

Для подбора устройств с учетом теплоизоляции, износа зданий следует использовать таблицу.

Мощность, кВт	Объем комнаты в новых зданиях, м3	Объем комнаты в старых зданиях
5	70-150	60-110
10	150-320	130-220
20	320-600	240-440
30	650-1000	460-650
40	1050-1300	650-890
50	1350-1600	900-1100

Производительность

Чтобы вычислить производительность, требуется применить формулу Q = 0,86R/TF–TR, где:

Q – расход за час теплоносителя в кубометрах;
R – тепловая мощность, затрачиваемая на обогрев;
TF – температурный показатель воды на входе;
TR – температурный показатель на обратке.

Параметры

Имеет значение диаметр патрубков — в самотечных системах он должен быть шире

При вычислении внешних параметров помпы понадобится учитывать особенности коммуникаций:

на трубопроводы, смесители и байпасы напольного типа ставят модели 18 см в длину;
внутрь теплогенераторов или небольшой магистрали помещаются нагнетатели 13 см в длину;
диаметр патрубков зависит от сечения основной трубы, увеличивать габариты можно;
на первичные кольца и котловые контуры, самотечные магистрали подходят варианты с патрубками 32 мм диаметром.

В магазинах имеются в основном байпасы под стандартный помпы 18 см в длину.

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2020 года. На которые производитель дает 4 года официальной гарантии. Некоторые модели Wilo

Модель	Напор, м / объем, м³/ч	Мощность по режимам работы, Вт	t теплоносителя, С	t окружающей среды, С	Способ монтажа / диаметр трубы, (дюйм)	Обслуживаемый контур, м	Цена, руб.
Yonos PICO 15/1-4	10 / 2.7	4…20	-10…+110	0…+40	Резьба / 1	160	6051
Wilo Star-RS 25/4	4 / 3	28-38-48	Резьба /1½	66	4664
Yonos MAXO 50/0,5-12	31 / 12.8	15…600	Комбинированные фланцы PN6/10	510	45573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

неправильный монтаж;
воздух в трубах;
перепады напряжения;
неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Для чего циркуляционные насосы устанавливают в отопительных системах ↑

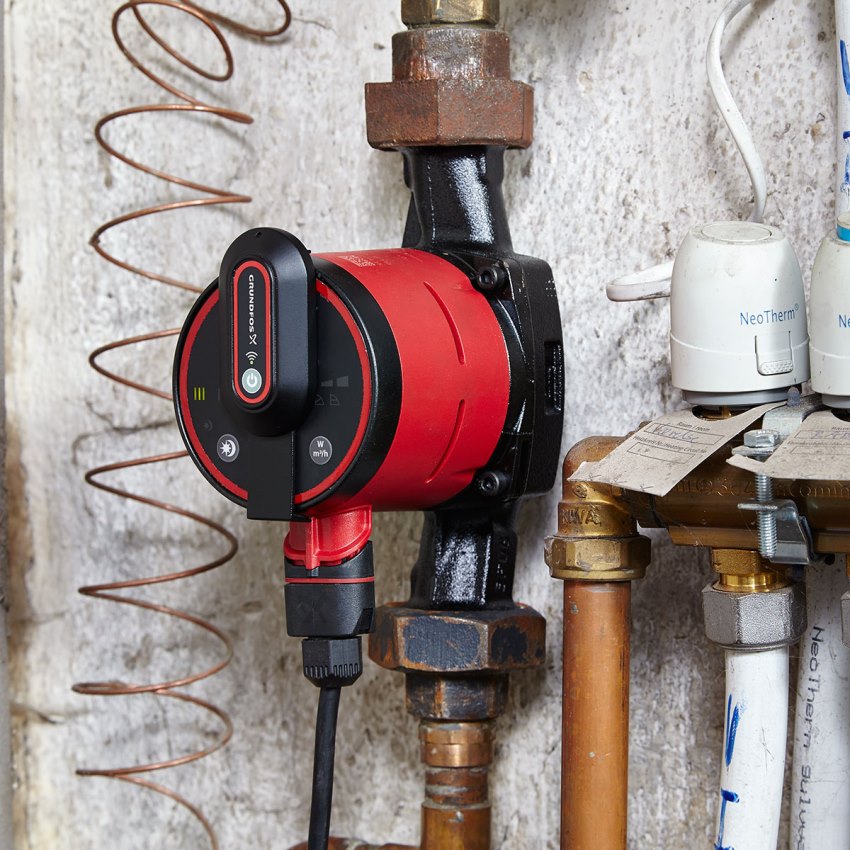

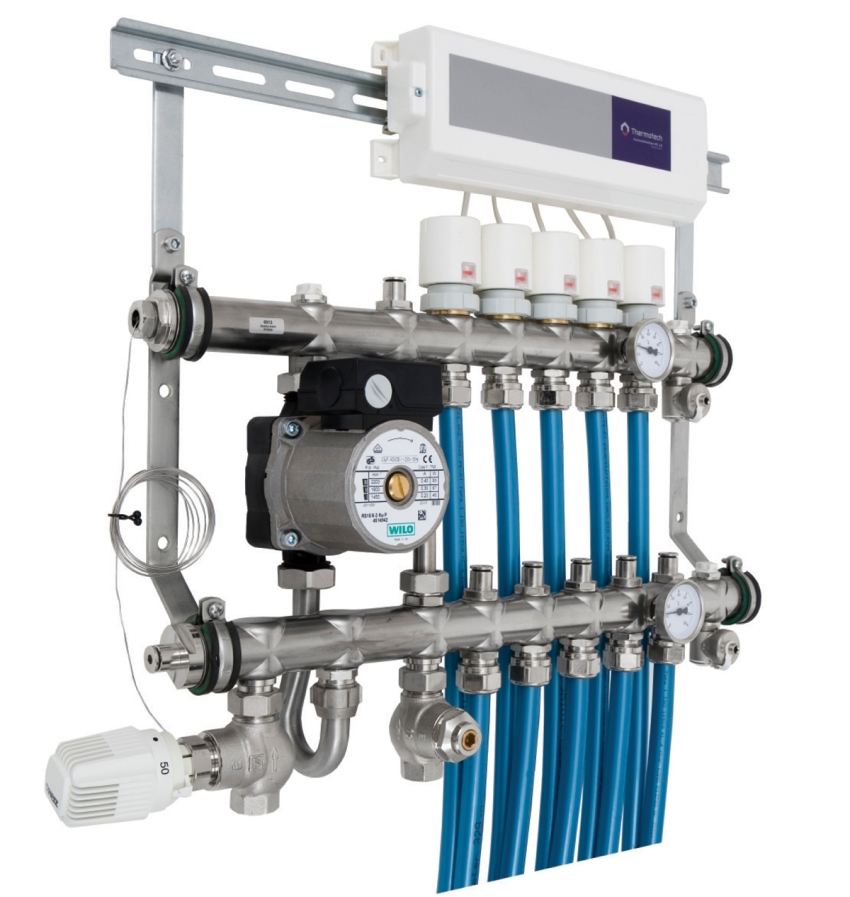

Благодаря принудительной циркуляции теплоносителя можно создать более комфортный микроклимат в доме. Комнаты прогреваются гораздо быстрее и качественнее. Одновременно снижаются требования к мощности котла и расход электроэнергии. Насосы используют как в системах радиаторного отопления, так и при обустройстве теплых полов.

Если модель подобрана правильно, повышается КПД системы в целом, а стоимость отопления снижается. Единственный возможный недостаток – шум во время работы, но чаще всего посторонние звуки появляются не из-за насоса, а из-за ошибок при монтаже системы или при попадании воздуха в трубы.

Упрощенная схема подключения циркуляционного насоса к системе отопления
