Это совсем не сложно: пошаговая инструкция монтажа батарей отопления в частном доме с подключением

Процесс сборки радиатора

1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой — для левой резьбы. Направление намотки — от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.

Устройство радиатора отопления

Гидравлическая конструкция радиаторов несложная – два горизонтальных коллектора, соединенных между собой перемычками. По ним перемещается теплоноситель. Система металлическая, обеспечивает высокую теплоотдачу, либо покрыта специальным кожухом, который максимально контактирует с воздухом.

В схеме радиаторов выделяют:

• верхний и нижний коллекторы;
• вертикальные каналы в секциях;
• теплообменный корпус;
• выходы у коллекторов.

При подключении радиатора к трубным контурам подключается 2 выхода из 4-х, оставшиеся глушатся. От схемы подключения зависит эффективность работы батареи. При планировании установки необходимо понять, какая система уже есть или будет в квартире.

Виды кронштейнов

В зависимости от типа конструкции используются штыревые или анкерные кронштейны. Первые считаются стандартными, используются для крепления небольших отопительных секций. Стандартная процедура монтажа: стена просверливается до 12 см в глубину, в отверстие вбивается дюбель, а в него вкручивается сам держатель для батареи. Анкерные держатели используются для более массивных конструкций.

Исходя из вида батареи, различают следующие виды кронштейнов:

• держатели для чугунных батарей;
• для стальных отопительных камер;
• для биметаллических и алюминиевых батарей.

Крепеж чугунных батарей

Держатели для тяжелых чугунных батарей также называют усиленными, т.к. они должны справляться с нагрузкой долгое время.  Перед покупкой стоит рассчитать размеры, исходя из параметров отопительных секций, а также учесть, что задняя стенка прибора должна находиться на расстоянии от 30 до 50 мм от стены. Также держатели рассчитаны на стандартные теплообменники в 6 -7 секций.

Чугунный радиатор отопления без крепления кронштейном

Напольные кронштейны для чугунных отопительных секций могут регулироваться по высоте. Такой вид держателя применяется, если в комнате тонкие, слабые стены. Стандартным форматом держателя для средней чугунной батареи является напольный  кронштейн размером 500х140. Стоит отметить, что при установке чугунных отопительных секций используются и специальные монтажные планки для вывешивания радиаторов из чугуна, которые имеют вид вертикальной пластины с двумя штырями, которые обеспечивают крепление верхней и нижней секции.

Кронштейны для стального радиатора

Среди стальных отопительных элементов различают трубчатые и панельные. Задняя стенка панельных секций оснащена специальными скобами, для удачного навешивания крюков на скобы необходима предельно точная разметка. Зачастую используется более простой способ: батарея монтируется на верхний кронштейн и нижний упор. Нижняя часть фиксируется на скобе, но не закрепляется на стене, с её помощью регулируется точное положение теплообменника. Трубы дополнительно закрепляются при помощи специальных хомутов.

Стальной радиатор с настенным креплением

Монтаж трубчатых радиаторов схож с креплением панельных установок, только верхний крюк сконструирован так, чтобы верхнюю трубу коллектора было удобно подвешивать. Для легких трубчатых теплообменников (вес которых не превышает 100 кг) используются планки, монтируемые в стену, радиатор дополнительно закрепляется пластиковыми захватами. Такой кронштейн известен как держатель SMB. Стальные теплообменники размером до 10 секций могут монтироваться только при помощи кронштейнов. Если батарея весит слишком много, то, чтобы  предотвратить разрывы в нижней части отопительной конструкции, нужно расположить держатели в два ряда.

Кронштейны для алюминиевых и биметаллических отопительных секций

Держатели для биметаллических и алюминиевых батарей схожи с крепежами для чугунных секций, только они, обычно, тоньше. Они монтируются без дополнительных подпорок. Для таких радиаторов используются только навесные конструкции, но в комнате со стеклянными сценами, где настенная установка невозможна, применяются специальные напольные стойки.

Особенно эффективными считаются угловые стальные крепления. Если батарея состоит из 2-12 секций, то для крепления такого радиатора понадобится 3 держателя, дополнительные кронштейны добавляются по одному на каждые 4-5 секции. Для легких радиаторов удобно использовать угловые кронштейны. Такие держатели оснащены двусторонними выемками и могут закрепляться с левой или с правой стороны теплообменника.

Напольный кронштейн — опора

Дополнительная информация относительно выбора кронштейна

Средняя стоимость деталей зависит от сплава и количества комплектующих:

• для панельных радиаторов порядка 200 рублей;
• для напольного крепления около 500 рублей;
• анкерный держатель (1 шт.) в районе 60 рублей;
• кронштейн для крепления чугунных радиаторов (1 шт.) около 30 рублей.

Стоит аккуратно подходить к процессу самостоятельной установки радиаторов отопления, выверяя положение держателей относительно отопительной секции, учитывая особенности планировки помещения, сплава крепежа и обогревателя. Тем не менее, неправильная установка оборудования может повлечь серьезные проблемы с эксплуатацией радиатора, к тому же такая конструкция будет небезопасной. Поэтому по возможности стоит доверить монтаж профессионалам. По окончании навешивания не забудьте оценить прочность крепления и проверить конструкцию на отсутствие люфтов.

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

• Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
• Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Разновидности системы отопления

Один отопительный контур, как правило, используется на несколько помещений. Радиаторы в нем можно подключить либо последовательно, либо параллельно.

При этом параллельное подключение требует подвода к каждому радиаторы двух труб: с горячим теплоносителем и возвратную с холодным.

Параллельное подключение оправданно для приборов с большой теплоотдачей. Последовательное — обеспечивает экономию труб.

Подсоединение к однотрубной системе

В однотрубной системе несколько радиаторов ставятся последовательно друг за другом в разрез трубы. Схеме удобна в боковом подключении. Тогда нужно будет минимальное количество труб.

При этом нужно помнить, что один перекрытый кран нарушит работу всей группы, которая подключена за ним последовательно. Однотрубную схему обычно применяют в масштабах одной комнаты.

Подсоединение к двухтрубной системе

Двухтрубная система требует в два раза большего количества труб. Этот недостаток, во многом, устраняется, если использовать дешевые термостойкие полимерные трубопроводы.

Когда выгодна двухтрубная система :

• закупленные радиаторы имеют слишком большую мощность и массивную конструкцию для последовательного подключения;
• в комнате установлен только один радиатор, в любом случае к нему тянуть две трубы;
• отапливать нужно только одно помещение (например, квартира-студия).

Двухтрубная схема обеспечит более высокий уровень надежности, чем однотрубная. Также на радиаторах можно будет устанавливать краны и каждый отдельный кран никак влиять на работу других.

Нужно учесть при выборе схем подключения радиаторов

Любая схема подключения батарей отопления обязана иметь запорную арматуру, которая облегчит сливание жидкости при необходимости, например, ремонта радиатора. Также стоит уделить время защитным элементам, которые позаботятся о безопасности устройства в контексте ультрафиолета и механического воздействия.

Влияние на теплоотдачу радиатора от схемы его подключения

Мы уже разобрали, какая схема подключения радиаторов отопления в частном доме наиболее эффективная, а какая максимально бесполезная. Если еще поговорить о трубах, то схема подключения радиаторов отопления при двухтрубной системе выглядит привлекательнее, потому как имеет и подачу, и обратку. Однотрубные же придется совершенствовать.

Как сказывается на эффективности работы радиатора его расположение на стене

Зачастую батареи устанавливают под проемами окон. Там радиаторы с боковым подключением пользуются наибольшей популярностью. Выше были рассмотрены минимальные нормы. Но, смотря какой попался производитель, рекомендуемые показатели могут указываться в инструкции по применению.

Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Каким образом и где оформить подсоединение радиатора мы изучили. И вопрос как соединить батареи отопления между собой больше не возникает. Но можно ли чем-нибудь прикрыть батарею или спрятать ее?

Ответ – можно. Но при этом потеряется % эффективности. Даже слишком большой подоконник уже не позволит ощутить всю мощность радиатора. Красивый внешний вид для людей важнее всего. Но иногда это вынужденные меры, например, когда очень мало места. И все же, если ситуация позволяет, не стоит закрывать радиатор шторами или прятать его в декоративный кожух – зимой это может сильно сказаться.

Выбор лучшего варианта подключения радиаторов

Последовательное соединение радиаторов отопления является самой экономичной манерой обогрева и создания автономной системы отопления. Идеально подобранное подсоединение и обвязка радиатора к этой системе влияет на качество обогрева всего дома. Прежде всего, перемещение теплоносителя происходит по каналам и трубам батарей, но имеется два фактора:

1. Заполнение пустоты жидкостью. Например, наличие воздушных пробок не позволит иметь естественную циркуляцию воды.
2. Направление жидкости различной температуры. Холодная вода устремляется в нижний поток, так как горячая направляется вверх.

Все способы подключения радиаторов отопления в частном доме имеют свои особенности, поэтому каждый из них будет описан ниже.

Диагональное подключение подача сверху

Чрезвычайно действенный метод. Главная особенность – минимальная теплопотеря. Подходит как для двухтрубных, так и однотрубных систем отопления. Особо эффективен с батареями от 12 секций и более.

Данное диагональное подключение радиаторов реализуется следующим образом: вход тепла находится в верхнем отверстие, а пройдя все секции, выходит из противоположного отверстия снизу.

Одностороннее подключение подача сверху

Подойдет скорее многоэтажкам, но частные дома в несколько этажей также могут воспользоваться этим способом. Воду здесь принимает верхний вход, а напор направляет ее вниз. Опять же, вариант не из популярных из-за немалых теплопотерь, но воспользоваться им можно.

Одностороннее подключение подача снизу

Отличается подачей воды: входит снизу, напором выводится вверху. В отличие от диагонального подключения, в этом случае обе подачи имеют вывод и завод воды с одной и той же стороны.

Большим минусом конкретно этого нижнего подключения является наименьшая эффективность по сравнению со всеми остальными способами. Качественная обвязка радиатора отопления может уменьшить теплопотери, но этот метод все равно является одним из аутсайдеров.

Двустороннее нижнее подключение

Это боковое подключение радиаторов. Главный плюс, когда приходится использовать эту вариацию – трубы можно спрятать в пол. Имеет достаточно высокий % потерь тепла, поэтому прибегают к нему в основном из-за особенностей самого дома или системы.

Диагональное подключение с подачей снизу

Имеет аналогичные характеристики, как и верхняя подача. Главное отличие – меньшая эффективность. При этом, именно эти варианты подключения обеспечивают самый маленький % теплопотерь. Но, по сравнению с первым способом, это диагональное подключение радиаторов позволяет скрыть трубы насколько это возможно.

Двустороннее подключение сверху

Пожалуй, абсолютно бесполезный метод подключения. Вода проходит только сверху, что означает следующее: нижняя часть батареи нагреваться не будет. Если другие вариации никак не подходят, то данное подключение в обязательном порядке необходимо превратить в максимально эффективную схему. Но использовать его вообще не рекомендуется.

Теперь, когда есть понимание, как врезать батарею, пора изучить виды радиаторов и особенности каждого.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

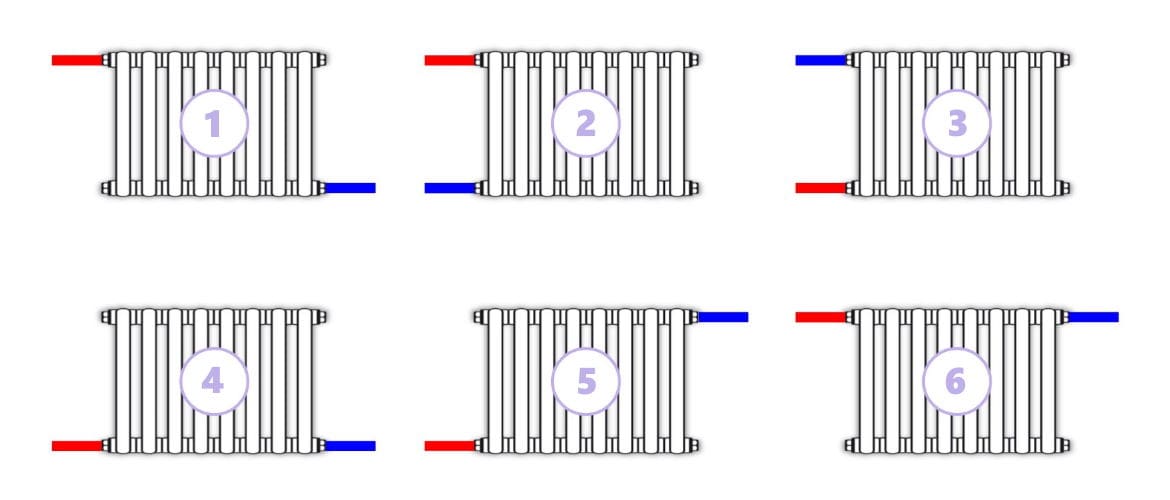

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

1. Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
2. Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
3. После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
4. На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
5. После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• На 1 квадратный метр помещения берется 100 ватт тепла;
• В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

• Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
• Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
3. В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

• Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
• Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Подбираем кронштейны

Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.

Кронштейны для чугунных батарей

Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.

Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.

Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.

Навесы для стен с высокой несущей способностью.

Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.

Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.

Спаренный кронштейн с фиксированным расстоянием между крюками.

Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и видео, материал находится «ЗДЕСЬ» .

Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.

Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.

Напольные крепления для батарей радиаторов отопления.

Навесы для стальных батарей

Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.

Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.

Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.

Современный навес с зажимами для панельного радиатора.

В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.

Крепления для стальных радиаторов с опорными клипсами.

Навесы под алюминиевые и биметаллические батареи

По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.

Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.

Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.

Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.

Технология работы

Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.

Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.

От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.

Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.

В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

• при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
• подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батарей.

Методы преодоления недостатков

• каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
• можно увеличить количество батарей в комнате;
• первыми подключить помещения с наибольшими теплопотерями;
• установить вентили при диагональном подключении радиаторов;
• оснастить систему циркуляционным насосом.

Заключение по теме

Подключение батарей отопления производится тремя способами. Выбор конкретного варианта зависит от многих факторов

Важно учитывать количество секций радиаторов и особенности отопительных систем

Так, например, при наличии принудительной циркуляции можно применять любой из трех видов подключения — и нижнее, и диагональное, и одностороннее боковое. При естественной циркуляции нередко случаются скачки давления теплоносителя, и нижнее подключение в таком случае не всегда бывает эффективным.

Читайте далее:

Чем отличается диагональное подключение радиатора отопления

Подключение радиаторов отопления — схема и способы

Подключение чугунного радиатора — на что обратить внимание

Какой должна быть схема подключения батарей отопления в частном доме

Как провести расчет батарей отопления собственной квартиры?
