Давление в системе отопления многоэтажного и частного дома: нормативы, причины перепада

Какое давление в системе отопления частного дома считается нормальным?

Итак, какое давление должно быть в системе отопления?

Прежде всего, необходимо знать, что давление в любой отопительной системе не должно превышать порог прочности самого слабого ее компонента.

Обычно таковыми являются теплообменники котлов.

Самые выносливые из них выдерживают давление до 3 атмосфер или бар.

Часто давление указывают в МПа (мегапаскаль). Соответствие величин такое: 1 атм = 0,1 МПа.

Арматура и радиаторы, как правило, являются более прочными. Так, например, чугунный радиатор способен выдерживать давление в 6 атм.

Ответ на вопрос о том, какое давление может считаться нормальным для той или иной системы отопления, будет зависеть от ее типа. Самая простая разновидность – системы с естественной циркуляцией теплоносителя, также именуемые термосифонными. В таком контуре теплоноситель перемещается только за счет конвекции. Это явление обусловлено гравитацией, поэтому такие системы также называют гравитационными.

Давление в термосифонной системе зависит только от высоты столба воды, то есть от разности высот между самой низкой и самой высокой точками. Такое давление называют статическим. Перепад высот величиной в 10,34 м создает в самой нижней точке давление величиной в 1 атм. Таким образом, рассчитанный на 3 атм котловой бак может разрушиться только в том случае, если система будет возвышаться над ним на 10,34 х 3 = 31,02 м.

Отопительная система с расширительным баком

Еще раз обратим внимание читателя на то, что статическое давление в системе отопления является максимальным только в самой нижней точке. В направлении снизу вверх оно постепенно снижается и в верхней точке становится равным нулю

Фактическое давление в верхней точке объема жидкости равно атмосферному, но нас интересует так называемое избыточное давление – именно оно равняется нулю.

Поскольку избыточное давление в верхней точке контура отсутствует, установленный здесь расширительный бачок может иметь вид простой открытой емкости. Поэтому такие системы еще называют открытыми.

Если же система отопления оборудована циркуляционным насосом, который перекачивает теплоноситель, ее приходится делать закрытой.

Повышение давления в закрытых системах отопления

Причины повышения давления из-за образования воздушной пробки в системе закрытого типа:

• Быстрое заполнение системы водой при пуске;
• Контур заполняется с верхней точки;
• После ремонта радиаторов отопления забыли спустить воздух через краны Маевского;
• Неисправности автоматических воздухоотводчиков и кранов Маевского;
• Разболтанная крыльчатка циркуляционного насоса, через которую может подсасываться воздух.

Читать также: Давление в расширительном бачке отопления: какое должно быть и как проверить

Заполнять водяной контур нужно с нижней точки при открытых кранах стравливания воздуха. Заполнять нужно медленно, до тех пор, пока с воздухоотводчика в самой верхней точке контура не польется вода. Перед заполнением контура можно обмазать все воздухоспускные элементы мыльной пеной, так проверяется их работоспособность. Если насос подсасывает воздух, то под ним наверняка обнаружится протечка.

Читать также: Как выбрать и установить воздушный клапан для отопления

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом

Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно

Этап № 1

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую

При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает

Самый простой и надёжный способ определить объём воды в системе отопления — просмотреть показания водомера, заливая жидкость в систему (при первой испытательной топке, при промывке системы). Кроме этого, можно рассчитать объём воды в системе. Для этого необходимо учесть объём её в основных приборах: в отопительном котле, в радиаторах отопления и в трубах. У меня, например, при первой испытательной топке водомер показал, что в систему было залито 295 литров.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

Напор в трубах многоквартирных домов

Из содержания предыдущих разделов становится понятно, что величина набора в трубопроводах центрального отопления высотных домов зависит от этажа, на котором расположена квартира. Ситуация следующая: если жильцы первых двух этажей могут приблизительно ориентироваться по манометру, установленному в подвальном тепловом пункте, то реальное давление в остальных жилищах остается неизвестным, поскольку оно падает с каждым метром подъема воды.

Более того, знание величины напора в централизованной сети не несет практической пользы, поскольку хозяин не может на него повлиять. Хотя некоторые рассуждают так: если давление в магистрали упало, значит, тепла поступает меньше, что является ошибкой. Простой пример: перекройте в подвале кран обратной линии и вы увидите скачок стрелки манометра, но при этом движение воды остановится и подача тепловой энергии прекратится.

Теперь конкретно о цифрах. Диаметры сетей теплоснабжения и мощность подающих от котельной насосов рассчитывается так, чтобы обеспечить подъем нужного количества теплоносителя вплоть до последнего этажа. Это значит, что на входе в многоэтажный дом рабочее давление в системе отопления составит:

• в старых пятиэтажках, где по сей день встречаются чугунные радиаторы, — не более 7 Бар;
• в девятиэтажных зданиях советской постройки минимальный показатель составляет 5 Bar, а максимальный зависит от близости котельной с насосами, но не выше 10 Bar;
• в высотках – не более 15 Бар.

Представленная информация несет пользу только в плане выбора новых радиаторов и полимерных труб. Понятно, что в зданиях повышенной этажности не следует монтировать чугунные и стальные панельные батареи, рассчитанные максимум на 1 МПа, о чем подробно рассказывается в нашем руководстве по выбору и на видео от эксперта:

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
2. Можно использовать трубы меньшего диаметра.
3. Радиаторы можно подключить последовательно (однотрубная схема).
4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

Развиваемое циркуляционным насосом давление называется динамическим.

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, — иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

В то время как в частных домах применяют узел подмеса, аналогичную функцию в централизованной системе выполняет элеваторный узел системы отопления. Принцип действия и схему подключения разберем в статье.

Перечень необходимых инструментов и порядок выполнения работ по монтажу системы отопления смотрите тут .

Перепад давления при отоплении правильное функционирование системы

Зачастую нормальное функционирование гидравлической системы подачи воды, сантехнического оборудования, устройств и узлов, комфортное принятие ванны и осуществление иных гигиенических процедур зависит от оптимального давления. Большинство обывателей полагают, что работа системы заключается в простой подаче жидкости, стоит только открыть кран. В реальности эта система представляет достаточно сложную систему коммуникаций со своими техническими параметрами и характеристиками. Например, перепад напряжения при отоплении очень частое явление, иногда даже взрываются трубы.

Как исправить ситуацию

При обнаружении повышения или снижения напора жидкости, прежде всего, необходимо определить, выходят ли отклонения за границы нормы. Если стрелка на манометре находится в зеленой зоне, все в порядке, в белой зоне – давление занижено, а в красной – завышено. Большинство отклонений можно устранить самостоятельно.

Система оснащена двумя клапанами. Один служит для нагнетания теплоносителя, то есть повышения напора, а второй имеет обратное действие и нужен для стравливания жидкости. Прежде всего, стоит воспользоваться одним из этих клапанов в зависимости от типа проблемы. При этом если нужно уменьшить напор теплоносителя, понадобится емкость, в которую будет сливаться лишняя вода.

Для нормализации напора жидкости в каждой закрытой теплосети должен устанавливаться расширительный бак. Это непроницаемая конструкция из стали, состоящая из двух емкостей, одна из которых подключена к системе отопления, а вторая содержит воздух. Разделяет камеры между собой резиновая мембрана, которая при повышении напора смещается в сторону емкости с воздухом, уменьшая тем самым натиск воды.

Более эффективно бороться с перепадами давления можно, если установить предохранительный клапан, воздухоотводчик и манометр. Выполняя каждый свою функцию, эти приборы совместно дают гарантию надежной работы системы.

Манометр демонстрирует, нет ли отклонений от нормы. Воздухоотводчик предотвращает появление воздушных пробок.

Предохранительный клапан при достижении предельных показателей напора воды удаляет из системы ее излишки, направляя их в канализацию или специальный резервуар.

Кроме выше перечисленных методов стабилизации теплосети, существуют приборы, которые полностью автоматизируют контроль и настройку всех параметров системы. Но они имеют высокую стоимость, что делает целесообразность их покупки для установки в частном доме сомнительной.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

• белая – говорит о падении натиска воды;
• зеленая, о том, что напор нормальный;
• красная – увеличенное количество атмосфер.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

• перед началом сезона проверяется магистраль холодной водой на герметичность;
• если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
• при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Особенности открытых и закрытых отопительных систем

По конструкции системы отопления в частных домах могут быть:

• открытыми – предполагается наличие расширительного бака и естественный тип циркуляции теплоносителя: при нагреве он поднимается вверх, а по мере остывания опускается вниз;
• закрытыми – отопительный контур изолирован от внешней среды, а теплоноситель двигается благодаря циркуляционному насосу.

Для успешного функционирования отопления открытого типа необходимо, чтобы котел был расположен в самой нижней точке, а расширительный бак – в самой верхней. При этом сечение выходящих из котла труб должно быть больше, чем входящих на обратном контуре. Используют такую систему преимущественно в маленьких одноэтажных домах.

Закрытый тип отопления встречается намного чаще. При этом рабочее давление в отоплении частного дома закрытого типа должно находиться на уровне полутора-двух атмосфер, при условии, что здание небольшое и батарей немного. Если в частном доме много комнат или он имеет несколько этажей, понадобится дополнительный циркуляционный насос.

Если отопительная система заполняется водой в первый раз, возможно попадание воздуха в контур. Как только он будет удален, давление в системе слегка упадет. Его нужно будет еще немного поднять, не доводя, однако, до рабочего значения. По мере прогрева воды давление возрастет.

В межсезонье закрытая система с насосом позволяет регулировать степень нагрева, устанавливая минимальные значения.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
2. Динамическим называют напор, с которым вода движется по системе.
3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

• для зданий до 5 этажей – 3-5 атмосфер;
• в девятиэтажных домах – это 5-7 атм;
• в высотках от 10 этажей – 7-10 атм;

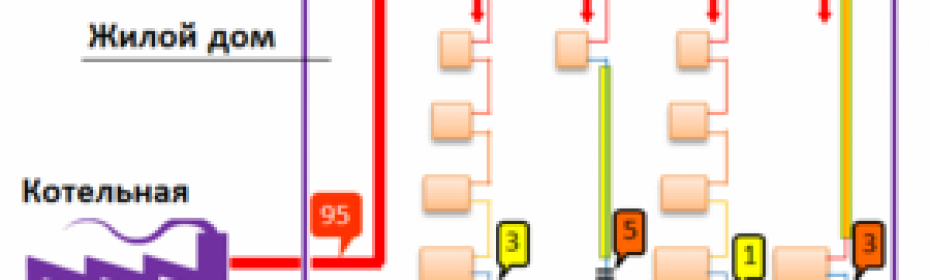

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

• на выходе и на входе из отопительного котла;
• с двух сторон циркуляционного насоса;
• по обе стороны фильтров;
• в точках системы, расположенных на разной высоте (максимальной и минимальной);
• поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

• на сильный перегрев воды;
• сечение труб не соответствует норме (меньше, чем требуется);
• засорение труб и отложения в приборах отопления;
• наличие воздушных пробок;
• производительность насоса выше, чем требуется;
• в системе перекрыты какие-либо ее узлы.

При понижении:

• о нарушении целостности системы и утечке теплоносителя;
• поломка или сбой в работе насоса;
• может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
• отток теплоносителя из отопительного в контур носителя;
• засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

• проводить диагностику;
• чистить ее элементы;
• проверять работоспособность измерительных приборов.

2 тыс. 1.4 тыс. 6 мин.

Виды давления в трубах отопления

Давление в трубах отопления позволяет определить, насколько правильно функционирует вся система.

Давление в трубах принято разделять на несколько видов:

• Статическое (манометрическое) – физическое воздействие на стенки трубопровода, оказываемое теплоносителем в спокойном состоянии. В летний период, когда системы отопления в домах не эксплуатируются, по показателям манометром можно определить статическое давление.
• Динамическое (рабочее) — давление воды с учётом нагрева и движения по замкнутому периметру. Динамическое давление всегда выше статического из-за расширения жидкости под воздействием температуры.
• Допустимое (максимальное) —  предельно возможное давление в системе, при котором все оборудование работает исправно.

Прописанные нормы и правила регламентируют, какими должны быть показатели температуры и влажности в отопительном контуре.

Согласно требованиям СНиП, давление и температура горячей воды в замкнутой системе должны быть такими, чтобы воздух в комнатах стабильно нагревался до 20-22°С при относительной влажности 30-45%.

Чем больше этажей в доме, тем выше уровень статического давления, для того чтобы вода в трубах равномерно поднималась до верхних этажей используют мощные насосы.

Каким должно быть рабочее давление

Рабочее давление — это сумма статического и динамического давления. От его значения зависит безопасность работы всей отопительной линии.

С учётом различных факторов, рабочее давление в системах должно составлять:

• 2-4 атмосферы – для зданий до 5 этажей;
• 5-7 атмосфер – для домов в 9-10 этажей;
• от 12 атмосфер – для зданий от 10 этажей и выше.

На практике этих показателей достичь очень сложно, поскольку на давление воды влияют различные параметры:

• Мощность рабочего оборудования – циркуляционных насосов и котлов, обеспечивающих принудительное движение и нагрев теплоносителя.
• Диаметр труб. Чем он больше, тем ниже давление воды, в соответствии с законами физики. Сразу после ввода дома в эксплуатацию во всех квартирах наблюдается одинаковое давление. Но совладельцы могут самовольно менять трубы и радиаторы, что обусловливает разницу между нормативными и реальными показателями.
• Степень изношенности, исправность системы. Наличие протечек снижает давление из-за потери объёма циркулирующей воды. Накипь и налёт на трубах повышает давление, но снижает производительность из-за ухудшения теплопроводности металлических элементов.
• Этажность и удалённость квартиры от стояка. Хотя в проектной документации предполагается, что во всех частях дома должно быть одинаковое давление в трубах, на практике на верхних этажах и угловых квартирах оно всегда ниже.

Профилактика повышения давления в системе

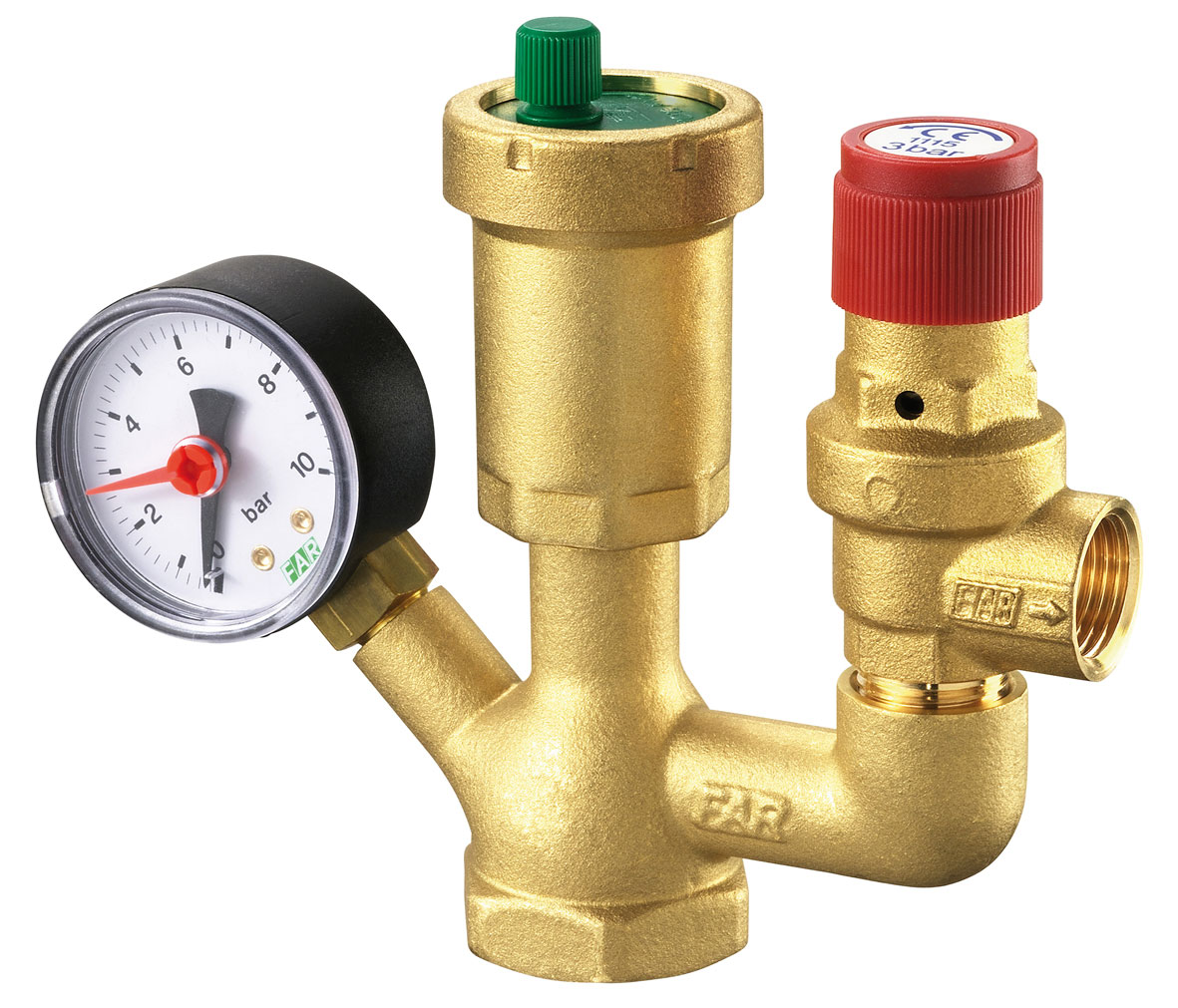

Установка группы безопасности — устройства, которое состоит из трех элементов: манометра, воздухоотводчика и предохранительного клапана. Эти элементы защищают отопительный контур от повышения давления до критических показателей и воздушных пробок.

Читать также: Четырехходовой клапан для отопления: принцип работы: принцип работы, схема отопления

Для бытовых котлов чаще всего используют латунную группу безопасности на 3-4 бара. Присоединительный размер штуцера по воде 1//. Устанавливают ее сразу после котла и в самой верхней точке контура. Из соображений безопасности запрещено ставить запорный клапан между группой и котлом. Настенный одноконтурный и двухконтурный котлы, как правило, уже содержат в своей комплектации это оборудование. Но для напольного котла установка группы безопасности обязательна.

Добавление в теплоноситель ингибиторов коррозии и солеобразования. Это позволит предотвратить преждевременный засор фильтров-грязевиков, залипание золотников предохранительных клапанов и отложение солей на выпускных отверстиях воздухоотводчиков.

Чтобы предупредить возникновение проблем, обязателен монтаж расширительного бачка — устройства, которое компенсирует увеличение объема теплоносителя при его нагревании.

Читать также: Падает давление в системе отопления: как повысить давление
