Как рассчитать объем воды в системе отопления, радиаторах, трубах

Радиаторы отопления.

Обычно выбор, казалось бы, простых составляющих на практике вызывает множество самых противоречивых мнений. Бесспорно одно: их стоит выбирать не только по эстетическим свойствам, а исходя из технических параметров. Последние немало определяются материалом, из которого радиатор изготовлен:

1. Стальные. Такие радиаторы недороги, но очень сильно подвержены коррозии. Абсолютно не рекомендуется использовать стальные радиаторы там, где воду летом сливают — срок службы значительно сокращается.

2. Алюминиевые. Они более устойчивы к коррозии, быстро нагреваются и достаточно привлекательны на вид. Для них недопустимы перепады давления, чего в частных домах практически и не бывает.

3. Биметаллические. Здесь соединяются лучшие свойства алюминия и стали, что увеличило теплоотдачу, но остались те же антикоррозийные свойства.

4. Чугунные. Это практически вечные радиаторы. Они медленно нагреваются, но и остывают крайне медленно. По внешнему виду значительно уступают описанным выше типам радиаторов и недешевы. Также во время монтажа значительно может помешать большой вес, но в процессе эксплуатации это никак не мешает.

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

Разница температуры снаружи и внутри здания (ΔT);
Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены	Сопротивление теплопередаче
Кирпичная стена толщина в 3 кирпича (79 сантиметров) толщина в 2.5 кирпича (67 сантиметров) толщина в 2 кирпича (54 сантиметров) толщина в 1 кирпича (25 сантиметров)	0.592 0.502 0.405 0.187
Сруб из бревна Ø 25 Ø 20	0.550 0.440
Сруб из бруса Толщина 20см. Толщина 10см.	0.806 0.353
Каркасная стена (доска +минвата + доска) 20 см.	0.703
Стена из пенобетона 20см. 30см.	0.476 0.709
Штукатурка (2-3 см)	0.035
Потолочное перекрытие	1.43
Деревянные полы	1.85
Двойные деревянные двери	0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окна	R_T	q. Вт/	Q. Вт
Обычное окно с двойными рамами	0.37	135	216
Стеклопакет (толщина стекла 4 мм) 4-16-4 4-Ar16-4 4-16-4К 4-Ar16-4К	0.32 0.34 0.53 0.59	156 147 94 85	250 235 151 136
Двухкамерный стеклопакет 4-6-4-6-4 4-Ar6-4-Ar6-4 4-6-4-6-4К 4-Ar6-4-Ar6-4К 4-8-4-8-4 4-Ar8-4-Ar8-4 4-8-4-8-4К 4-Ar8-4-Ar8-4К 4-10-4-10-4 4-Ar10-4-Ar10-4 4-10-4-10-4К 4-Ar10-4-Ar10-4К 4-12-4-12-4 4-Ar12-4-Ar12-4 4-12-4-12-4К 4-Ar12-4-Ar12-4К 4-16-4-16-4 4-Ar16-4-Ar16-4 4-16-4-16-4К 4-Ar16-4-Ar16-4К	0.42 0.44 0.53 0.60 0.45 0.47 0.55 0.67 0.47 0.49 0.58 0.65 0.49 0.52 0.61 0.68 0.52 0.55 0.65 0.72	119 114 94 83 111 106 91 81 106 102 86 77 102 96 82 73 96 91 77 69	190 182 151 133 178 170 146 131 170 163 138 123 163 154 131 117 154 146 123 111

RT — сопротивление теплопередачи;

Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

Электрические котлы;
Газовые котлы
Нагреватели на твердом и жидком топливе
Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
На 0.9, если ваша квартира на первом или последнем этаже;
Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Пример расчета тепловых нагрузок объекта коммерческого назначения

Это помещение на первом этаже 4-х этажного здания. Месторасположение — г. Москва.

Исходные данные по объекту

Адрес объекта	г. Москва
Этажность здания	4 этажа
Этаж на котором расположены обследуемые помещения	первый
Площадь обследуемых помещений	112,9 кв.м.
Высота этажа	3,0 м
Система отопления	Однотрубная
Температурный график	95-70 град. С
Расчетный температурный график для этажа на котором находится помещение	75-70 град. С
Тип розлива	Верхний
Расчетная температура внутреннего воздуха	+ 20 град С
Отопительные радиаторы, тип, количество	Радиаторы чугунные М-140-АО – 6 шт. Радиатор биметаллический Global (Глобал) – 1 шт.
Диаметр труб системы отопления	Ду-25 мм
Длина подающего трубопровода системы отопления	L = 28,0 м.
ГВС	отсутствует
Вентиляция	отсутствует
Тепловая нагрузка по договору (час/год)	0,02/47,67 Гкал

Расчетная теплопередача установленных радиаторов отопления, с учетом всех потерь, составила 0,007457 Гкал/час.

Максимальный расход теплоэнергии на отопление помещения составил 0,001501 Гкал/час.

Итоговый максимальный расход — 0,008958 Гкал/час или 23 Гкал/год.

В итоге рассчитываем годовую экономию на отопление данного помещения: 47,67-23=24,67 Гкал/год. Таким образом можно сократить расходы на теплоэнергию почти вдвое. А если учесть, что текущая средняя стоимость Гкал в Москве составляет 1,7 тыс. рублей, то годовая экономию в денежном эквиваленте составит 42 тыс. рублей.

Необходимсоть вычисления отопления

Сначала следует определиться с актуальностью расчета объема воды в системе отопления или этого же показателя для батарей и расширительного бака. Ведь можно установить эти компоненты без сложных операций, руководствуясь только личным опытом и советами профессионалов.

Работа любой системы отопления сопряжена с постоянным изменением показателей теплоносителя – температуры и давления в трубах. Поэтому расчет отопления по объему здания позволит правильно укомплектовать теплоснабжение, исходя из характеристик дома. Кроме этого следует учитывать прямую зависимость эффективности работы от текущих паромеров. Так как рассчитать объем воды в системе отопления можно самостоятельно – эту процедуру рекомендуется выполнять во избежание появления следующих ситуаций:

Неправильный фактический тепловой режим работы, который не соответствует расчетному;
Неравномерное распределение тепла по отопительным приборам;
Возникновение аварийных ситуаций. Ведь как рассчитать объем расширительного бака для отопления, если не будет известен общая вместимость трубопроводов и батарей.

Для минимизации появления этих ситуаций следует своевременно рассчитать объем системы отопления и ее компонентов.

Расчет объема теплоносителя в трубах и котле

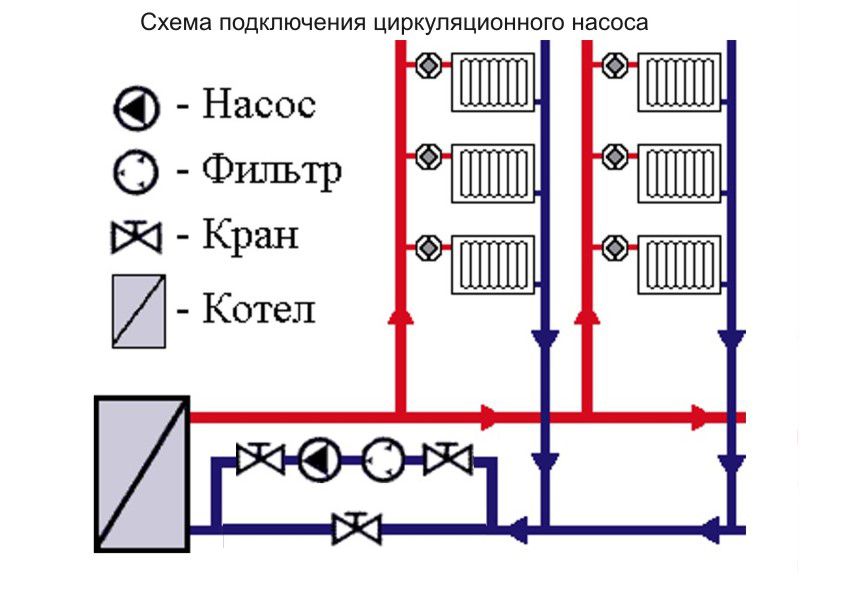

Компоненты отопительной системы

Отправной точкой для вычисления технических характеристик компонентов является расчет объем воды в системе отопления. Фактически она является суммой вместимости всех элементов, начиная от теплообменника котла и заканчивая батареями.

Как рассчитать объем системы отопления самостоятельно, без привлечения специалистов или использования специальных программ? Для этого понадобиться схема расположения компонентов и их габаритные характеристики. Общая вместимость системы будет определяться именно этими параметрами.

Объём воды в трубопроводе

Значительная часть воды располагается в трубопроводах. Они занимают большую часть в схеме теплоснабжения. Как рассчитать объем теплоносителя в системе отопления, и какие характеристики труб нужно знать для этого? Важнейшей из них является диаметр магистрали. Именно он определит вместимость воды в трубах. Для вычисления достаточно взять данные из таблицы.

Диаметр трубы, мм	Вместимость л/п.м.
20	0,137
25	0,216
32	0,353
40	0,555
50	0,865

В отопительной системе могут быть использованы трубы различных диаметров. В особенности это касается коллекторных схем. Поэтому объем воды в системе отопления вычисляется по следующей формуле:

Vобщ=Vтр1*Lтр1+ Vтр2*Lтр2+ Vтр2*Lтр2…

Где Vобщ – общая вместимость воды в трубопроводах, л, Vтр – объем теплоносителя в 1 м.п. трубы определенного диаметра, Lтр – общая протяженность магистрали с заданным сечением.

В сумме эти данные позволят рассчитать большую часть объема системы отопления. Но помимо труб есть и другие компоненты теплоснабжения.

У пластиковых труб диаметр вычисляется по размерам внешних стенок, а у металлических – по внутренним. Это может существенно для тепловых систем с большой протяженностью.

Расчет объема котла отопления

Теплообменник котла отопления

Корректный объем котла отопления можно узнать только из данных технического паспорта. Каждая модель этого отопительного прибора имеет свои уникальные характеристики, которые зачастую не повторяются.

Напольный котел может иметь большие габариты. В особенности это касается твердотопливных моделей. По факту теплоноситель занимает не весь объем котла отопления, а лишь небольшую его часть. Вся жидкость располагается в теплообменнике – конструкции, необходимой для передачи тепловой энергии от зоны сгорания топлива воде.

Если инструкция от отопительного оборудования была утеряна – для просчетов может быть взята ориентировочная вместимость теплообменника. Она зависит от мощности и модели котла:

Напольные модели могут вмещать от 10 до 25 литров воды. В среднем твердотопливный котел мощностью 24 кВт содержит в теплообменнике около 20 л. теплоносителя;
Настенные газовые менее вместительны – от 3 до 7 л.

Учитывая параметры для расчета объема теплоносителя в системе отопления вместимостью теплообменника котла можно пренебречь. Этот показатель варьируется от 1% до 3% от общего объема теплоснабжения частного дома.

Без периодической очистки отопления уменьшается сечение труб и проходной диаметр батарей. Это сказывается на фактической вместимости отопительной системы.

Каких ситуаций можно избежать, если правильно рассчитать объём теплоносителя

Многие делают монтаж тепло системы, полагаясь на советы мастеров, друзей или собственную интуицию. Котёл выбирают по мощнее, увеличивают «на всякий случай» количество секций радиаторов. А в итоге получается обратная картина: вместо ожидаемого тепла, батареи прогреваются не равномерно, котёл «мотает» топливо вхолостую.

Можно избежать следующих неприятных ситуаций, если знать, как рассчитать количество воды в системе отопления:

неравномерный прогрев водяного контура в комнатах;
повышенный расход топлива;
аварийные ситуации (разрывы соединений, протечки в радиаторах).

Все эти «неожиданности» вполне предсказуемы при неправильно произведённом расчёте объема теплоносителя.

Внимание! Нельзя использовать антифриз для системы отопления, в которой используются оцинкованные трубы или другие элементы

Калькулятор расчета общего объёма системы отопления

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.

Калькулятор расчета общего объёма системы отопления

Что важно учесть

Выполнить расчет самостоятельно с высокой точностью практически невозможно. Поэтому специалисты рекомендуют сначала заполнить систему теплоносителем на 90 % и запустить оборудование. Если все узлы функционируют нормально, из сети стравливают остатки воздуха и доливают жидкость. В процессе эксплуатации системы отопления объем теплоносителя может уменьшаться. Это связано с естественным испарением. По мере уменьшения объема снижается производительность котла. Чтобы сеть работала эффективно, в систему монтируют резервный бак с запасом теплоносителя. Жидкость из емкости будет постоянно пополнять сеть, компенсировать гидроудары. По уровню теплоносителя в баке легко отслеживать скорость испарения. Главное, учесть объем резервуара при первичных расчетах.

Максимальный и минимальный расход переносчика тепла

Методика определения потребленной воды предназначена для выбора наиболее подходящих водо- и теплосчетчиков. Благодаря ниже приведенной методике, как минимальное, так и максимальное расходование воды должны быть в пределах показаний счетчика согласно СП41-101-95.

Расход воды находят исходя из выражения:

Q = G * Cв*(Твх — Твых)

где Q – тепловая нагрузка, соответствующая 0,13 Гкал/ч; Cв – теплоемкость воды, равная 4,19 кДж/(кг*С); Твх – температура теплоносителя на входе в подающем трубопроводе; Твых – температура жидкости на выходе из теплообменного устройства; G – расход теплоносителя.
Исходя из вышеприведенного выражения, найти расход воды не составит труда. Значения температур теплоносителя берутся из графика, составленного из температурных измерений для конкретного региона, которым пользуются в теплоснабжении.

Правильный расчет теплоносителя в системе отопления

По совокупности признаков бесспорным лидером среди теплоносителей является обыкновенная вода. Лучше всего использовать дистиллированную воду, хотя подойдет и кипячёная или химически обработанная – для осаждения растворённых в воде солей и кислорода.

Однако если существует вероятность того, что температура в помещении с системой отопления на некоторое время опустится ниже нуля, то вода в качестве теплоносителя не подойдёт. Если она замёрзнет, то при увеличении объёма велика вероятность необратимого повреждения системы отопления. В таких случаях используют теплоноситель на базе антифриза.

Как посчитать объем воды в системе отопления

Расход воды в централизованных системах отопления рядовыми пользователями не учитывается. Но знать объем системы отопления, которая создается для оснащения отдельной квартиры (дома) необходимо. Эти данные помогут точнее определить несколько важных эксплуатационных параметров, о которых будет рассказано далее.

Для чего нужен расчет количества воды в системе отопления

При установке соответствующего оборудования в загородные частные дома многие хозяева предпочитают использовать специальные жидкости.

Качественный антифриз, со специальными добавками, предотвращает возникновение коррозийных процессов, что повышает долговечность металлических труб и других компонентов инженерной системы. Он не превращается в лед при низких температурах.

Это свойство пригодится при несанкционированном отключении оборудования, в иных аварийных ситуациях. Но такая жидкость стоит дороже воды, поэтому необходим точный расчет потребностей.

Второй задачей является уточнение объема емкости расширительного бака. Если она будет недостаточной в закрытых системах, то устройство не будет выполнять полноценно свои функции по компенсации расширения жидкости при нагреве.

Как определить количество воды экспериментально, сделать расчет

Самым простым способом узнать, сколько понадобится жидкости для заполнения системы, является опыт. После подключения дома нового отопительного оборудования открывается вентиль для их заполнения. Нужное значение будет получено, как результат показаний счетчика расхода воды. Второй вариант – обратное действие. Можно производить слив из системы, используя ведро, или другую емкость с известным объемом.

Понятно, что подобные операции допустимы только при наличии дома установленного оборудования. В действительности посчитать придется заранее, чтобы правильно определиться с параметрами соответствующего проекта. Далее будет рассмотрена правильная последовательность действий, которая поможет рассчитать объем теплоносителя:

Выясняется количество жидкости, которое вмещает котел. Эти данные указываются в техническом паспорте на соответствующее изделие. Устройства проточного типа экономичнее. Но те, в которых используются накопительные емкости, способны быстро обеспечить потребителей горячей водой. В некоторых моделях котлов, работающих на твердом топливе, соответствующий объем достигает 50-ти литров.
Далее суммируются аналогичные характеристики радиаторов отопления. Как правило, самые крупные – чугунные радиаторы. Для заполнения одной секции такого прибора может потребоваться не менее полутора литров жидкости.
Емкость обвязки считают только с учетом данных по трубам. Чтобы произвести расчет используется следующая формула: V (объем жидкости для заполнения трубопровода) = П (3, 14 –число «Пи») х R 2 (радиус трубы во второй степени) х L (длина трубопровода).
Последнее действие – суммирование имеющихся величин.

https://youtube.com/watch?v=GrYdSoMrDqc

Чтобы правильно рассчитать внутренний объем труб надо использовать только сопоставимые величины. Точный радиус вычисляется с использованием вычитания двойной ширины стенок. Приведем пример, который основан на следующих исходных данных:

Длина труб: 12 метров.
Диаметр (наружный): 24 мм.
Толщина стенок : 2 мм.

Вначале надо рассчитать внутренний радиус: R = 24 — (2х2)/2 =10 мм.

Теперь можно использовать приведенную выше формулу: V = 3,14 х 10 2 /1000 х 12 = 3,768 литра. К этому значению прибавляют объемы котла и радиаторов отопления.

Какой должна быть величина емкости расширительного бака

Как правило, рассчитать точно эту величину надо, если предполагается создание дома отопительной системы закрытого типа. Чтобы получить искомое значение применяют следующую формулу: VR (объем расширительного бака) = (VO (общий объем, который рассчитывается по рассмотренной выше методике) х KR (коэффициент расширения жидкости)) / KE (коэффициент эффективности). KR принимается для воды равным 0,04 (антифриз – 0,044). KE – это показатель, который вычисляют с использованием формулы: KE = (PM (максимальное давление в системе) – PN (номинальное давление, при котором происходит наполнение бака))/ (PM+1).

https://youtube.com/watch?v=syF9KpsxZO8

Таким образом, чтобы выяснить количество незамерзающей жидкости для заполнения отопительной системы надо сложить все перечисленные выше объемы:

котла;
батарей;
трубопровода;
расширительного бака.

Для чего нужен расчёт

От вопроса, как правильно рассчитать систему отопления, зависит, насколько эффективно будет выполнять свою задачу её составляющие. Если взять котёл меньшей мощности, чем необходимо, он будет постоянно работать «на пределе», а в зимнюю стужу и вовсе не справится со своей функцией.

Установка котла и монтаж обогревательной магистрали обходится не дёшево. Любая переделка забирает немалые средства в семейном бюджете. Кроме того, именно от правильного расчёта зависит экономия энергоресурсов

Не важно, о каком виде топлива идёт речь — газе, электричестве, угле или солярке. Теплоносителем чаще всего выступает обычная вода

Системы бывают открытого и закрытого типов. Если правильно подобрать оборудование и грамотно сделать расчет отопления частного дома, можно не беспокоиться за долговечность и качество системы обогрева

Теплоносителем чаще всего выступает обычная вода. Системы бывают открытого и закрытого типов. Если правильно подобрать оборудование и грамотно сделать расчет отопления частного дома, можно не беспокоиться за долговечность и качество системы обогрева.

Как рассчитать объем системы отопления?

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть. Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали. Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Расчет объема системы отопления онлайн. Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

Чугун,

Алюминий,

Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

теплоизоляция пола и стен помогает сохранить до 35% тепла,

угловая комната прохладнее других и требует большего количества радиаторов,

использование стеклопакетов на окнах сохраняет 15% теплоэнергии,

через крышу «уходит» до 25% теплоэнергии.

В соответствии с нормами СНиП, на обогрев 1 м3 требуется 100 Вт тепла. Следовательно, 50 м3 потребуют 5000 Вт. Если биметаллический прибор на 8 секций выделяет 120 Вт, то с помощью простого калькулятора считаем: 5000 : 120 = 41,6. После округления в большую сторону, получаем 42 радиатора.

Однако в частном доме температура регулируется самостоятельно. Считается, что одна батарея выделяет 150 Вт тепла. Пересчитываем и получаем 5000 : 150 = 33,3. То есть понадобится 34 радиатора.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Монтаж и расчет отопительной системы в частном доме – это главная составляющая условий комфортного проживания в нем. Поэтому к расчету отопления в частном доме следует подойти с особой тщательностью, учитывая множество сопутствующих нюансов и факторов.

Калькулятор поможет если нужно быстро и усреднённо сравнить между собой различные технологии строительства. В других случаях лучше обратиться к специалисту, который грамотно проведет расчеты, правильно обработает результаты и учтет все погрешности.

С этой задачей не справится ни одна программа, потому что в нее заложены только общие формулы, а калькуляторы отопления частного дома и таблицы, предлагаемые в интернете, служат лишь для облегчения расчетов и не могут гарантировать точности. Для точных правильных расчетов стоит доверить эту работу специалистам, которые смогут учесть все пожелания, возможности и технические показатели выбранных материалов и приборов.

Расчет объёма расширительного бака отопления

Конструкция расширительного бака

Для безопасной работы отопительной системы необходима установка специального оборудования – воздухоотводчика, спускного клапана и расширительного бака. Последний предназначен для компенсации теплового расширения горячей воды и уменьшения критического давления до нормальных показателей.

Бак закрытого типа

Фактический объем расширительного бака для системы отопления – величина не постоянная. Это объясняется его конструкцией. Для закрытых схем теплоснабжения устанавливают мембранные модели, разделенные на две камеры. Одна из них заполнена воздухом с определенным показателем давления. Он должен быть меньше критического для отопительной системы на 10% -15%. Вторая часть заполняется водой из патрубка, подключенного к магистрали.

Для расчета объема расширительного бака в отопительной системе нужно узнать коэффициент его заполнения (Кзап). Эту величину можно взять из данных таблицы:

Таблица коэффициента заполнения расширительного бака

Помимо этого показателя потребуется определить дополнительные:

Нормированный коэффициент теплового расширения воды при температуре +85°С, Е – 0,034;
Общий объем воды в отопительной системе, С;
Начальное (Рмин) и максимальное (Рмакс) давление в трубах.

Дальнейшие вычисления объема расширительного бака для системы отопления выполняются по формуле:

Если в теплоснабжении используется антифриз или другая незамерзающая жидкость – значение коэффициента расширения будет больше на 10-15%. Согласно этой методике можно с большой точность рассчитать вместимость расширительного бака в отопительной системе.

Объем расширительного бака не может входить в общий теплоснабжения. Это зависимые величины, которые рассчитываются в строгой очередности – сначала отопление, а уже потом расширительный бак.

Открытый расширительный бачок

Открытый расширительный бак

Для вычисления объема открытого расширительного бака в системе отопления можно воспользоваться менее трудоемкой методикой. К нему предъявляются меньшие требования, так как фактически он необходим для контроля уровня теплоносителя.

Главной величиной является температурное расширение воды по мере повышения ее степени нагрева. Этот показатель равен 0,3% на каждые +10°С. Зная общий объем отопительной системы и тепловой режим работы можно вычислить максимальный объем бака. При этом следует помнить, он может быть заполнен теплоносителем только на 2/3. Предположим, что вместимость труб и радиаторов составляет 450 л, а максимальная температура равна +90°С. Тогда рекомендуемый объем расширительного бака вычисляется по следующей формуле:

Vбак=450*(0,003*9)/2/3=18 литров.

Полученный результат рекомендуется увеличить на 10-15%. Это связанно в возможными изменениями общего расчет объема воды в системе отопления при установке дополнительных батарей и радиаторов.

Если открытый расширительный бак выполняет функции контроля уровня теплоносителя – максимальный уровень его заполнения определяется установленным дополнительным боковым патрубком.
