Самостоятельная сборка дровяного котла длительного горения

Твердотопливный котел своими руками

Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

1. К корпусу котла приваривают ножки из равнополочного уголка.
2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
3. Дымовой патрубок вставляют в дымоход.
4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
6. Если тест прошел нормально, котел загружают на полную мощность.

Основные характеристики пиролизных котлов

Основными чертами котлов, работающих на технологии пиролиза являются следующие:

1. Возможность изготовления из недорогих конструкционных материалов.
2. Длительное время одного цикла пиролиза, достигающего около 30 часов,
3. Полная взрыво и пожаро-безопасность.
4. Простота конструкции, доступная для самостоятельного изготовления.
5. Широкий спектр используемого древесного топлива (от классических дров до пеллет).
6. Высокая экологичность котлов, низкое количество продуктов сгорания.

Как часть нужно подкидывать дровишки?

В обычную печь вам придется загружать топливо минимум через каждые два часа. Причиной этому является большая интенсивность горения топлива в печах такой конструкции. Большая часть тепла при этом в прямом смысле «вылетает в трубу». КПД таких котлов минимален, кроме того, в нем остается много остатков, которые приходится регулярно выгребать.

А вот если ограничить приток кислорода, то период горения значительно увеличивается. При этом тепло выделяется не только при самом процессе тления-пиролиза, но и от сгорания выделившихся газов. Вследствие этого время работы от одной загрузки может увеличиваться до суток и более.

Принцип работы котла на твердом топливе

Функционируют аппараты этого типа на торфе, дровах, угле или отходах пиломатериалов. Есть универсальные устройства, которые можно заправлять любым подходящим ресурсом.

Теплообмен котлов с окружающей средой происходит следующими способами:

• водяным;
• паровым;
• воздушным.

Традиционные агрегаты работают по такому же принципу, что и обычные печи. В нижней части устройства находится окошко, в которое загружают топливо: дрова или уголь.

Твердотопливные котлы работают на торфе и дровах.

Котел длительного горения представляет собой удлиненную металлическую камеру, внутри стен которой циркулирует вода. Сжигание топлива происходит в верхней части агрегата, а пламя распространяется сверху вниз, обеспечивая его полную выработку. Заводские устройства оснащают предохранительным клапаном и вентиляторами, повышающими безопасность аппарата.

Пеллетные котлы оснащены дополнительным бункером для хранения древесины. Из него с помощью автоматического устройства она подается в камеру, где происходит горение. В такой системе используют специальные пеллеты, спрессованные из опилок и доходов. Контроль за уровнем топлива осуществляется через особые датчики.

В пиролизных котлах используют дрова, но принцип их работы отличается от такового у аналогичных отопительных устройств. В процессе горения под воздействием высокой температуры древесина превращается в уголь, выделяя окислившийся газ.

Подключение твердотопливного котла к системе отопления

Основное правило: в работающий котёл не должна подаваться холодная вода, если в нём нет чугунного теплообменника. Иначе в топке будет неизбежно образовываться жидкий конденсат, который начнёт смешиваться с сажей. Получится липкая масса, которая будет снижать эффективность работы системы, и удалить которую будет чрезвычайно трудно.

В связи с этим применяется особая система обвязки с трёхходовым клапаном и байпасом. В клапане фиксируется температура около 50 градусов.

Еще для подключения котла потребуется:

• запорная аппаратура;
• бачок расширительный;
• насос.

После полной установки системы она заполняется водой, и в ней нагнетается давление в 1 Бар.

Устройство и принцип работы твердотопливного котла

Конструктивно автономный котел на дровах или угле – это печь, поставленная в бочку с водой. Основная работа – нагреть теплоноситель до определенной температуры, чтобы поддерживать систему отопления дома в нужном режиме. Тепловая энергия добывается из топлива – дров, угля или других твердых видов энергоносителей. Простота устройства не отличается эффективностью – примитивные котлы имеют КПД не более 10-15%, поэтому стоит рассмотреть более сложные конструкции.

Изготавливается котел отопления своими руками из металла, кирпича. Металлические агрегаты отличаются простотой, но требуют четких просчетов при составлении схемы, поэтапного выполнения, соблюдения технологии сборки, монтажа.

Сборка и схема работы

Мы не говорили об этом, но еще одной чертой отопительных котлов является то, что в их конструкции очень много металла. Следовательно, такие котлы будут много весить. Именно по этой причине процедуру сборки следует проводить только там, где в будущем будет находиться котел.

Для начала делаем фундамент под будущий котел, используя для этого специальный жароустойчивый кирпич. Когда раствор высохнет, устанавливаем на фундамент днище бункера для золы. Далее по периметру днища поочередно ставим внутренние стенки отопительного котла и привариваем их.

У нас имеется готовый корпус. Внутри него привариваем специальные направляющие, к которым в дальнейшем будут крепиться обменники тепла и колосники. На внешнюю часть бункера привариваются ребра жесткости, изготовленные из металлического прямоугольного профиля. Ребра должны быть установлены вертикально.

Собственно, на этом практически все, наша процедура изготовления котла плавно приблизилась к своей завершающей стадии. Осталось только смонтировать и установить верхнюю плиту и оставшиеся наружные стенки.

Между этими стенками следует засыпать заранее приготовленный песок, который будет выполнять в конструкции сразу две функции:

• Защищать стены камеры сгорания от того, чтобы они не перегревались и быстро не прогорали.
• Выполнять функцию дополнительного теплового аккумулятора.

Важно! Несколько слов о песке, который будет засыпаться. Для этого необходимо использовать хорошо промытый песок, в котором нет грязи или органических элементов

Еще до начала работы его следует прокалить на пламени – именно так вы сможете выжечь из него всю наличествующую органику. Если вы не сделаете подобную процедуру заранее, то в процессе эксплуатации котла будет образовываться характерный неприятный запах.

Устанавливается верхняя плита. Все изготовленные емкости из нержавеющей стали устанавливаются сверху на плиту и подключаются к соответствующим контурам системы. Вот теперь точно все. Осталось лишь поставить на место дверцы обеих бункеров и попробовать запустить твердотопливный котел отопления своими руками.

Не много о КПД

В качестве небольшого заключения

Итак, мы с вами попытались разобраться с тем, как сделать и установить твердотопливный котел, не прибегая к услугам профессионалов. Мы предложили вам некоторые инструкции и рекомендации касательно технологии изготовления, а также материалов, необходимый при работе. Если вы будете в точности следовать всем нашим инструкциям по собственноручному изготовлению отопительного прибора, то в итоге вы получите максимально экономичный котел, который к тому же будет очень недорого стоить. Такой котел, работающий на твердом топливе, способен обеспечить комфортные условия проживания, при котором перепады ночных и дневных температур практически не будут заметными.

Виды отопительных котлов

Выбор типа самодельного котла отопления зависит от того на каком топливе он будет работать. Отсюда классификация:

1. К электрическим котлам отопления не предъявляются высокие требования по безопасности. Конструкция состоит из емкости, которую несложно сделать из отрезка трубы с диаметром больше чем у подводящих патрубков отопительной системы. Внутри устанавливают ТЭНы. Несмотря на простоту изготовления такой котел для отопления экономически не выгоден, так как цена электроэнергии высокая. Поэтому этот вариант выбирают для периодического отопления небольших дачных домиков.
2. У газовых котлов высокий КПД и невысокая цена топлива. Однако из-за взрывоопасности газа требования даже к заводским моделям очень высокие. Поэтому получить разрешение на установку и эксплуатацию самодельного котла отопления практически невозможно, а при монтаже в подвале и теоретически.
3. В изготовлении жидкотопливного котла своими руками ничего сложного нет. Но для нормальной эксплуатации придется установить емкость для хранения мазута или дизтоплива и проложить от нее утепленный трубопровод. Цена горелки и трудности ее настройки могут отбить желание делать такой котел. Тем более что придется договариваться с пожарной инспекцией о получение разрешения на установку.
4. Чаще всего для отопления частного дома устанавливают твердотопливный котел отопления. Его топят дровами, каменным углем, торфом, горючими сланцами. У самодельных котлов этого вида температура на выходе доходит до 120 — 150 ⁰C.

Процесс изготовления

1. Сооружаем контролер поступления воздуха. Для этого к трубе привариваете большой болт. Далее вырезаете болгаркой круг по диаметру трубы, с краю делаете отверстие так, чтобы болт свободно входил и соединяете крышку и с болтом обычной гайкой. Этот круг в дальнейшем позволит контролировать количество поступающего воздуха и, соответственно, интенсивность горения.

1. На этой же трубе болгаркой вырезаете небольшие горизонтальные просветы – через эти отверстия в топку будет поступать воздух.
2. Из металлического листа вырезаете болгаркой круг диаметром на 0,5-1 см меньше диаметра топки. На круге по центру делаете отверстие, куда вставляете трубу с заглушкой. Привариваете ее  200-300 мм от конца.

1. Готовите корпус котла. Если в качестве основы используется газовый баллон, необходимо снять его верхнюю часть с краном, если цилиндрическая труба Ø 25 см, завариваете герметично ее днище.

1. Изготовление дымохода. В верхней части цилиндра, отступив от края 10 см, вырезаете болгаркой круг Ø 100 мм и привариваете толстостенную трубу.

1. Установка воздухоподающей трубы, для чего в дне топки под трубу вырезаете отверстие и вставляете трубу так, чтобы поддувало выходило за корпус котла. Обязательно располагайте ее ниже дымохода, чтобы обеспечить нормальную циркуляцию воздуха в системе.

1. Изготовление теплорассеивающего экрана. Для этого из листа 10 мм вырезаете круг Ø 20-22 см. Чтобы удобно было пользоваться экраном, к нему можно приварить ручку, для чего подойдет арматура.

1. Изготовление конвекционного кожуха. Из металлического листа делаете цилиндр диаметром на 5-7 см больше диаметра топки. Сваркой скрепляете основу печи и конвекционную камеру. Котел уже практически готов.

1. Изготовление верхней крышки для котла. Если использовался газовый баллон, в качестве такой крышки будет выступать ранее отрезанная часть. Если котел делали из листа, из него же вырезаете круг аналогичного диаметра и для удобства эксплуатации привариваете к нему ручки из арматуры.

Принцип работы подобного котла длительного горения вы можете посмотреть здесь:

Видео 1 Принцип работы котла модели «Слобожанка»

Видео 2 Котел длительного горения

При изготовлении котла имейте в виду, что ответственность за безопасную работу котла несет в большей степени именно корпус. Для его изготовления необходимо использовать жаропрочную толстостенную сталь, толщиной не менее 5 мм. Чем толще будет сталь, тем медленнее будет нагреваться корпус и дольше сохранять тепло.

Как сделать своими руками

Принципиальное отличие пиролизного агрегата от традиционного заключается в наличии 2-х камер сгорания, где в первой сгорает топливо, а во второй – вырабатываемый горючий газ. Между этими камерами монтируется колосниковая решетка, через которую циркулирует воздух.

Принцип движения теплоносителя через такой котел продемонстрирован на рисунке

Фото 5 Циркуляция теплоносителя в системе твердотопливного котла

Для изготовления пиролизного котла понадобятся следующие материалы и инструменты:

• лист 4 мм;
• трубы толщиной 2 мм;
• сварочный аппарат и электроды;
• плифовальные круги;
• болгарка;
• дрель;
• полосы, арматура и уголки.

Чертеж

Фото 6 Чертеж-схема пиролизного котла

Как правильно и в какой последовательности собирать пиролизный котле, вы найдете в видео.

Видео 3 Изготовление и испытание твердотопливного котла 15-25 кВт

Твердотопливный котел длительного горения можно сделать своими руками. Для этого вам понадобятся чертежи, материалы, правильные расчеты и терпение. В итоге вы получите энергоэффективную и недорогую в обслуживании систему отопления, которая безотказно будет работать не одно десятилетие.

Устройство котла

Отопительный агрегат Холмова имеет строение шахтного образца. Такие котлы разделяют на два вида:

• зависимый от электрического питания;
• работающий без подключения к электрической сети.

Все котлы Холмова имеют одну конструкцию, которая состоит из таких элементов:

• металлический корпус;
• две камеры – топливная и шахта с теплообменником;
• терморегулятор;
• колосники;
• патрубок, к которому подсоединяется дымоходная труба;
• компенсаторы теплового расширения;
• входы и выходы для слива, подачи и выводы и установки клапана предохранительного;
• дверки;
• выдвижной лоток для сбора золы.

Дверки агрегата изготовлены из двух металлических листов, между которыми заложен слой теплоизоляционного материала. Края их по контуру оклеены термостойким уплотнителем из асбеста. Такая конструкция позволяет дверкам сильно не накаляться – максимальная температура их прогрева достигает 80 градусов.

Крышки закрепляются специальными запорами, только задняя закрывающая панель крепится на съемные винты. Дверца зольного отсека охлаждается непрерывными воздушными потоками, поэтому она содержит менее 50 процентов термоизоляции.

На фото котел Холмова с увеличеным бункером

Дно агрегата представляет собой специальную пластину покрытую материалом уменьшающим передачу тепла. Сверху расположена камера, а с нижней две длинные устойчивые ножки.

Энергозависимые конструкции котлов Холмова оснащены вентилятором и прибором контролирующим процесс. Агрегаты, функционирующие независимо от электричества имею на фронтальной стенке терморегулятор, с помощью которого осуществляется автоматическая регулировка теплоотдачи отопительного оборудования. Устройство с поддувальной дверцей соединено специальной цепочкой. Зольник устроен сразу под колесником. При открытой дверке зольник легко вынимается. Снизу котла расположен патрубок для слив рабочей жидкости. Отводы для входа устроены сверху, а обратки – в нижней части.

Компенсаторы расширения располагаются по периметру агрегата, а также в виде стержней и перегородок находятся самом корпусе. Они защищают корпус от увеличения до критических объемов во время прогрева. Благодаря этому теплообменник также не деформируется. Разделительные стенки находятся на расстоянии 24 сантиметров друг от друга.

Котлы с пиролизным типом горения

Для пиролизных котлов также используется твердое топливо, в частности дрова, однако, принцип их работы кардинально отличается от описанных выше установок. Они способны намного дольше и эффективнее отапливать дом, а топливо расходуют более экономно. В связи с этим стоимость таких агрегатов примерно в 1,5-2 раза больше, чем остальных.

Секрет газогенераторных (пиролизных) котлов в том, что под воздействием высокой температуры и при недостатке воздуха древесина преобразуется в древесный уголь, выделяя пиролизный газ.

Для такой реакции необходима температура от 200 ℃ до 800 ℃. При этом выделяется большое количество энергии, которая просушивает дрова и нагревает воздух. Пиролизный газ по трубам перемещается в камеру сгорания, где при смешении с воздухом возгорается – так генерируется большая часть тепла.

Активные углероды участвуют в окислительных процессах при горении пиролизного газа, поэтому выходящий из трубы дым состоит преимущественно из углекислого газа и пара – содержание вредных компонентов ничтожно мало. К тому же, пиролизные котлы в принципе выделяют намного меньше дыма, чем классические установки. Поскольку топливо сгорает практически без остатка, газогенераторные котлы нуждаются в чистке довольно редко.

Благодаря автоматике интенсивность горения в таком котле можно регулировать, чтобы экономить топливо и создать в помещении оптимальную температуру.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

• труба сечением 500 мм и длиной 1300 мм;
• труба с диаметром 450 мм и длиной 1500 мм;
• труба сечением 60 мм и протяженностью 1200 мм;
• два кольца шириной 25 мм и диаметром 500 мм;
• металлические уголки и куски швеллера;
• лист металла;
• асбестовое полотно;
• петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.

С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

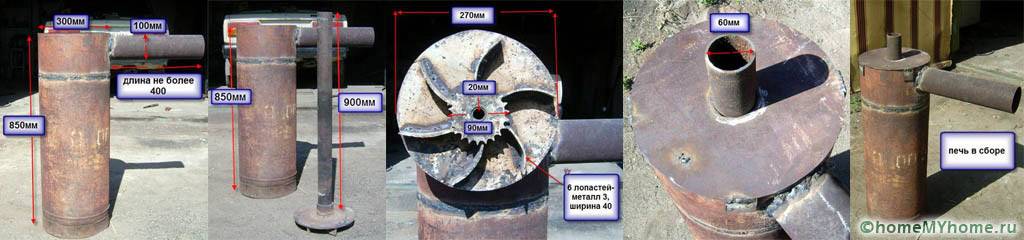

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Сборка котла

Агрегат нужно собирать в следующей последовательности:

1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

За информацию для статьи, благодарим наших коллег: microklimat.pro,v-teple.com

Сборка оборудования и ее особенности

Как своими руками сделать фундамент

Необходимо учитывать, что в собранном виде самодельный котел имеет огромный вес, поэтому предусмотрительней будет производить сборку сразу в котельной.

Перед установкой выкладывается фундамент из термостойкого кирпича. На выровненную кладку ставится дно зольника, по бокам выставляют сваренные между собой вертикальные стойки. Устанавливаются направляющие корпуса, на них кладут колосники. Ребра жесткости привариваются снаружи котла.

После этого остается приварить стенки и верхнюю часть котельного оборудования. Между стенками засыпается просеянный речной песок, он аккумулирует полученное тепло и не допускает перегрева конструкции. Сверху ставятся баки для воды, они подключаются к контурам. В финале остается только подсоединить дверцы – котел можно запускать.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!
