Печь на пеллетах своими руками: подробная инструкция с фото, видео

Как сделать пиролизный котёл своими руками пошаговая инструкция и чертежи

Как и из чего своими руками собрать пиролизный котёл для бытового использования своими руками – тема предлагаемой статьи-инструкции.

Принцип работы пиролизных котлов

Высокая эффективность, следовательно, экономичный расход топлива в подобных установках достигается разделением камеры сгорания на 2 отсека. Конструктивных исполнений пиролизных печей несколько. Например, такое.

Верхняя камера. В нее производится загрузка топлива и его горение. Особенность в том, что необходимо обеспечить недостаток кислорода. При таком условии замедляется процесс разложения продукта, а по сути, происходит лишь его обугливание (экономичность расходования!) и инициируется повышенное газообразование. Собственно, это и есть то, что называется пиролизом.

Нижняя камера. В нее поступают летучие вещества из 1-го отсека, которые за счет дополнительной подачи воздуха сгорают, выделяя тепло. Лишь незначительная часть его тратится на поддержание процесса пиролиза, а все остальное идет на нагрев теплоносителя.

Рисунок хорошо иллюстрирует основные рабочие циклы пиролизного котла.

В некоторых моделях камеры располагаются на одном уровне.

Собственно, дело не в инженерном решении, а в сборке установки, в которой можно реализовать пиролизный процесс, то есть обеспечить длительное горение топлива. А выбор конкретной схемы – на усмотрение мастера.

Особенности изготовления пиролизного котла

Материалы

Корпус пиролизного котла лучше делать из листовой стали (от 2 мм, в зависимости от расчетной мощности). Модели котлов, которые собираются из толстостенной трубы, вряд ли подходят для организации отопления частного дома. В основном такими установками обогреваются различные подсобки, гаражи или времянки.

Более габаритные пиролизные котлы монтируются по образцу большинства теплогенераторов – прямоугольной формы. В некоторых случаях, если модель мощная, ее стенки (изнутри) целесообразно выложить шамотным кирпичом.

Размеры пиролизных котлов

Один из самых интересных и «таинственных» вопросов по данной теме. Все расчеты делаются применительно к конкретному дому, его отопительной системе, со всеми ее нюансами, схемами и так далее. Автор не будет приводить математических выкладок и просит поверить на слово. Проектирование пиролизного котла лучше поручить специалисту. Разработка документации стоит денег, но в любом случае это обойдется дешевле приобретения установки промышленного изготовления.

Специфика эксплуатации пиролизных котлов

Без знания некоторых нюансов использования такого оборудования приниматься за изготовление подобной модели теплогенератора не имеет смысла.

Довольно «жесткие» критерии влажности сжигаемого топлива. Например, для дров максимальное значение – 33±2%. С чем это связано? Повышение температуры инициирует испарение влаги, содержащейся в продукте. Естественно, пар начнет смешиваться с пиролизными газами и негативно влиять на интенсивность процесса горения. Применение влажного топлива резко снижает КПД установки.

Не все разновидности твердого топлива подходят для сжигания в пиролизных котлах. С учетом специфики их работы, можно использовать лишь материалы, характеризующиеся высоким газообразованием при сгорании. Недостаток летучих веществ сказывается на эффективности эксплуатации пиролизных моделей. Проще говоря, дров расходуется много, а толк минимальный.

В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. И еще не факт, что такой пиролизная установка полностью устроит хозяина. Например, габаритами в соответствие с выбранным местом для монтажа. Если подумать, то изготовление пиролизного котла своими руками, по индивидуальным чертежам – неплохое решение проблемы отопления частного дома, особенно если невозможно его подключение к магистрали газоснабжения.

Принцип работы гранулятора

Изготовление гранул процесс, применяемый на многих производствах, в частности, для переработки полимеров. В крупном производстве используется экструдер, позволяющий создавать из полимеров, например, трубы. При помощи такого устройства изготовление гранул получается автоматизированным и достаточно легким. Однако, в связи с дороговизной этого аппарата, многие предпочитают построить его самостоятельно. Принцип работы гранулятора, изготовленного своими руками, мало чем отличается от заводской версии – специальные ролики продавливают измельченное сырье через отверстия матрицы.

Гранулятор состоит из следующих элементов:

Опора и корпус;
Матрица с конусовидными отверстиями;
Зубчатые ролики или шнек;
Жестяные листы;
Резервуар для сырья;
Электродвигатель;
Редуктор;
Вал.

Перед тем как начать эксплуатацию гранулятора, стоит ознакомиться с принципом его работы, изучив инструкцию

Что представляет из себя пеллетный котел

Одним из главных минусов дровяных котлов длительного горения является само топливо, оно громоздкое и требует много места для хранения.

Классические твердотопливные котлы для обогрева частных домов созданы для сжигания дров, каменного угля, кокса и прочих твердых видов топлива. Для этого они оснащаются большой топкой, в которой осуществляется сжигание топлива с выделением большого количества тепла. Такие котлы требуют постоянного подкидывания все новых порций дров и угля – прогорают они достаточно быстро, что приводит к постепенному остыванию отопительной системы.

Появившиеся в продаже твердотопливные котлы длительного горения, используемые для отопления частных домов, порадовали своих владельцев уменьшенным количеством подходов для загрузки горючего – некоторые из них умеют работать до 8-10 часов, в зависимости от используемого топлива. Такой подход позволяет рассчитывать на длительную и бесперебойную работу – можно быть уверенным, что к утру в комнатах не похолодает.

Альтернативой котлам длительного горения стали пеллетные котлы, работающие на специальных горючих гранулах – пеллетах. Такое топливо выделяет большое количество тепловой энергии и обладает множеством преимуществ перед дровами и углем:

Доступная стоимость – благодаря тому, что пеллеты представляют собой продукт, созданный из различных отходов, их стоимость находится во вполне доступном диапазоне;
Удобство хранения – достаточно сложить мешки с гранулами в любом удобном месте. Также для этого можно предусмотреть вместительный бункер;
Удобная дозировка – пеллеты являются сыпучим и очень легким горючим материалом, поэтому их можно дозировать с точностью до нескольких грамм. Также их очень удобно засыпать – для этого можно воспользоваться глубокой лопаточкой.

Пеллеты сгорают практически полностью, оставляя после себя минимальное количество золы. Также в продаже присутствуют низкозольные модификации, сгорающие чуть ли не на 100%.

Пеллетный котел для отопления дома представляет собой довольно внушительный агрегат, работающий на гранулах-пеллетах. Хранение топлива осуществляется в бункере, размеры которого могут быть как маленькими, так и очень большими. Пеллетное горючее постепенно поступает в камеру сгорания, где оно сгорает с выделением большого количества тепла. После этого тепло поглощается теплообменником.

Перепад температур между камерой сгорания и выходом теплообменника очень большой – продукты сгорания остывают здесь с температуры +800-900 градусов до +100-120 градусов.

Пеллетные котлы для дома состоят из следующих узлов:

Бункер – здесь хранится пеллетное горючее, которое забирается в камеру сгорания. Некоторые модели пеллетных котлов обладают очень большими бункерами, что позволяет рассчитывать на самый длительный прогрев и непрерывную работу отопления частного дома на протяжении нескольких дней подряд>;
Шнек – обеспечивает плавное поступление гранул-пеллет в рабочую камеру, он приводится в движение электродвигателем;
Камера сгорания – здесь происходит процесс горения;

Основные агрегаты и узлы пеллетника.

Горелка – в этом модуле воспламеняются и горят пеллеты. Можно сказать, что камера сгорания и горелка – это один и тот же узел;
Теплообменник – здесь происходит передача тепла в систему отопления. Теплообменники могут быть самыми разными, начиная от плоских стальных и заканчивая многоходовыми чугунными;
Модуль управления – контролирует подачу топлива в топку, проверяет рабочие параметры, следит за безопасностью.

Пеллетные котлы, используемые для отопления частных домов, содержат в себе и многие другие узлы – это сборники золы, предохранительные клапаны, системы розжига и многое другое. Но основными являются именно вышеуказанные модули – они отвечают за создание тепла и его передачу в систему отопления частного дома.

Работают пеллетные котлы для дома примерно так же, как и обычные твердотопливные котлы. Шнек забирает пеллеты из бункера и направляет их в горелку, где происходит их сгорание. Полученное тепло забирается теплообменником, а остатки отправляются в атмосферу. Многие пеллетные котлы оснащаются системами принудительной подачи воздуха в камеру сгорания и вентиляторами дымоудаления – все это позволяет обеспечить более эффективное сжигание пеллетного топлива.

Благодаря автоматической подаче горючего, пеллетные котлы не требуют частых подходов. Одной загрузки хватает на несколько часов, а то и на несколько дней. Более того, самые продвинутые образцы самостоятельно поддерживают температуру в системе, регулируя подачу пеллет и горение пламени – для этого они оснащаются многофункциональными системами автоматики.

Подготовка котельной к установке агрегата

Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.

В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата

Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.

Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.

В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм

Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.

Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.

Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.

В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.

Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала

Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.

Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.

А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см. Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.

Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними

Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.

Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.

При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.

Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров

Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.

Почему именно пеллеты

Для тех регионов, где газ не провиден, такое биотопливо является спасением. Оно весьма эффективно и имеет приемлемую стоимость. Для сравнения: сгоревшие 1 кг пеллет выделяют тепловую энергию, равную 0,5 л дизельного топлива. Они способны выдавать 5 кВт/ч. Чтобы обогреть одноэтажный дом в территории с умеренными зимами, нужно 50 кг пеллет в день. Плюс топлива в том, что его можно засыпать один раз на несколько дней. Все зависит от модели котла. Пеллеты загружают в бункер, а дальше они подаются в саму горелку. Пеллетная горелка, сделанная своими руками, нуждается в обслуживании два раза на 7 дней.

Если говорить о недостатках этого твердого топлива и горелок, то это вероятность обратной тяги. В таком случае огонь вырвется в бункер. Как результат – пожар в доме. Второй момент касается количества и интенсивности подачи воздуха. Пеллеты имеют небольшой вес, а значит, что воздушный поток иногда сдувает их с устройства. Тогда они не сгорят. А когда подача воздуха небольшая, топливо сгорает не целиком

Дабы горелка и печь функционировала правильно, важно придерживаться последовательности

Разжигать топливо нужно зажигалкой из керамического стержня. Она не просто подает прямой огонь на сырье, а нагревается более 1 тыс. градусов. Это делается для того, чтобы во время розжига пламя не уходило в бункер с другими паллетами. Дальше внутрь подается воздух, дабы факел горения оставался стабильным и ровным. После этого происходит выход на рабочий режим, так как внутрь подается большое количество воздуха. Остановить процесс можно прекращением подачи воздуха в горелку.

Принцип работы пеллетного прибора

Как правило, стандартная горелка пеллетного типа реализуется заводами-изготовителями уже укомплектованной дополнительными приборами:

шнековое устройство на топливную подачу;
контроллер для автоматического регулирования процесса функционирования;
бункерный короб для топлива;
лямбда-зонд, измеряющий остаточное количество кислорода и автоматически регулирующий горение.

Устройство пеллетного котла

На участке от горелки до шнека иногда монтируется пластиковая гофра, которая позволяет при образовании тяги обратной направленности, предотвратить распространение огня.

К основным элементам пеллетной горелки также относятся:

вентилятор на подачу воздуха, располагаемый в нижней части устройства или позади горелки и регулируемый посредством специального контроллера;
термоэлектрический нагревательный элемент, задействованный в автоматическом розжиге пеллет.

Автоматическая загрузка пеллет в топку из бункера осуществляется без непосредственного вмешательства оператора отопительного оборудования. Подача топлива осуществляется посредством шнека с электрическим приводом, а также проверяется контроллером с температурными датчиками и индикаторами, отражающими работу пеллетной горелки.

Схема управление температурным режимом теплового носителя в системе отопления очень простая.

При достижении определенных температурных значений, горелка переводится контроллером в режим «ожидание» с продолжительным тлением топлива. После того, как тепловой носитель охлаждается до необходимого уровня, датчиком подаётся сигнал на включение вентилятора горелки, что вызывает загорание пеллет и перевод оборудования в стандартный рабочий режим. Для розжига может быть задействован ТЭН.

Работоспособность пеллетной горелки зависит от скорости подачи топлива в топку и его количества, поэтому только грамотная настройка этих параметров способствует обеспечению оптимальной эффективности функционирования оборудования.

Печь + горелка

В заключение напомним еще об одном способе достаточно эффективного капельного сжигания отработки. Это – водно-масляная горелка. Когда-то такими широко пользовались строители и дорожники для разогрева битумных котлов, но ныне он практически вышел из употребления потому что водно-масляная горелка сама по себе плоха: прожорлива, много коптит. Однако, если ее пристроить к топочной дверце любой печи (воздух поступает через поддувало), то в горячем топочном пространстве пары масла отлично догорят и водно-масляная капельная печь покажет весьма неплохой КПД.

Устройство водо-масляной горелки несложно: в раскаленную чашу, над которой идет поток воздуха, капают одновременно топливо и вода. Капли воды взрываются, как на раскаленной сковородке, и разбрызгивают масло в туман. Пары топлива потоком воздуха (печная тяга или наддув) через раструб идут в топку печи, где и сгорают. Сложность в данном случае в необходимости настройки 2-х капелей, топливной и водяной, но конструктивно водно-масляная горелка проще любой из описанных выше печей, кроме фитильной. Зато ее КПД в комплексе с печкой-буржуйкой не хуже, чем у печей с пламенной чашей. Как своими руками сделать водно-масляную горелку для печи, см. напоследок видео:

https://youtube.com/watch?v=a37Uz3E5sGg

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Схемы обвязки

Схема обвязки зависит от принципа движения теплоносителя по трубам. В системах применяется естественная или принудительная циркуляция.

Особенности естественной циркуляции

Теплоноситель естественным путем движется по трубам. В такой системе отопления отсутствует насос. Здесь циркуляция происходит исключительно по законам физики: более холодная среда вытисняет более горячую и менее плотную.

Фото 2. Схема обвязки пеллетного котла с естественной циркуляцией. Для её правильной работы необходим определенный уклон системы.

Преимущества системы отопления с естественной циркуляцией:

низкая стоимость котла и простота установки;
дешевое обслуживание;
быстрое восстановление работы в случае поломки или сбоя.

Недостатки:

Данная схема обвязки применяется только в одноконтурной системе.
Обвязка подходит для помещений небольших размеров.

С принудительной циркуляцией

Циркуляционный насос в отопительной системе дает возможность обогревать дома и производственные помещения любой площади. Такая система отопления имеет свои недостатки:

Дорогостоящая установка.
Сложная схема. Она состоит из большого количества элементов, поэтому незнающий человек не сможет разобраться во всех деталях.
Элементы системы обогрева дома должны быть выровнены относительно друг друга.
Зависимость от наличия электроэнергии. Циркуляционный насос будет работать только при подаче к нему тока.

Фото 3. Схема обвязки пеллетного котла с принудительной циркуляцией. В систему устанавливается специальный насос.

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
Приводного электродвигателя;
Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
Специального датчика, контролирующего количество кислорода в отработанных газах;
Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
Камеры сгорания со встроенной колосниковой решеткой;
Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Подача топлива

Мастера-любители часто делают питание капельных печей топливом одноступенчатым: маслобак, шаровой вентиль, питающая трубка. Во-первых, это опасно: вентиль для удобства и той же безопасности запуска печи нужно ставить поближе к ней. Питающая трубка при нижней подаче топлива довольно сильно греется. Если по трубе нагрев пройдет за вентиль, до которого в трубке сплошной столб топлива, это грозит бедой. Во-вторых, топливное питание печи получается нестабильным: по мере прогрева трубки капель учащается, т.к. масло разжижается. Если польется струйкой, то это снова же опасно.

Капельная подача масла в печь на отработке должна быть организована по 2-ступенчатой схеме: основной (накопительный) маслобак – вентиль – расходная капельница – расходный резервуар (бачок) – свободный сток из него не ниже 60 мм от дна (для дополнительного отстоя шлама) – рабочая капельница. Подачу топлива открывают, когда растопка в чаше (см. ниже) зажжена. Пока масло в бачок накапает до уровня стока, можно не спеша отрегулировать его подачу, а потом оно закапает в чашу капля в каплю.

Схема безопасного питания капельной печи из расходного бачка с предохранительным клапаном и капилляром

Данная система, однако, не вполне безопасна. Если второпях, по незнанию или просто стремясь поскорее согреться с мороза слишком сильно открыть вентиль, расходник сразу наполнится, в печь хлынет топливо, а она выбросит язык огня и пойдет плеваться горящими брызгами. Правильно будет построить систему капельной подачи масла в печь с предохранительным поплавковым клапаном и дозирующим капилляром (см. рис. справа).

Поскольку разные металлы смачиваются отработкой по-разному, и свойства ее существенно меняются от партии в партии, длину капилляра нужно будет подобрать: масло подают под гравитационным напором 120-150 мм (из подвешенной емкости) при комнатной температуре, а капилляр подбирают так, чтобы капало почаще, но с ясно различимыми на глаз каплями. От такого же питателя может быть задействована капельная печь на солярке, но капилляр нужно будет взять с просветом 0,6-1 мм и длиной в 2,5-3 раза большей, чем для отработки. Недостаток у такой схемы подачи топлива в капельную печь один: отработка – грязное топливо, и капилляр придется периодически прочищать.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

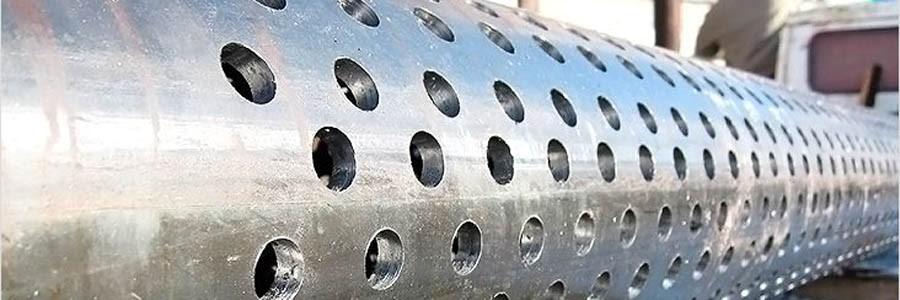

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Установка пеллетного камина

Монтаж конструкции осуществляется самостоятельно, в соответствии с техническими параметрами, указанными в паспорте. Заранее продумайте об необходимых материалах, посчитайте и спланируйте разводку водяной системы.

В инструкции к оборудованию подробно описан процесс установки и важные характеристики, включающие в себя показатели мощности и эксплуатационные требования.

Пеллетную систему можно устанавливать также и в старый камин, заранее демонтируя ненужную топку, при этом прежний дымоход может успешно использоваться для эффективной работы оборудования.

В заключение можно сказать, что с появлением пеллетных каминов мы на один шаг приблизились к комфортной и безопасной жизни. Они приобретают популярность благодаря сочетанию в себе высокой эффективности и эстетичности конструкции.

Как составить чертеж пеллетной горелки

Прежде чем приступить к разработке чертежей, необходимо тщательно изучить существующие конструкции. Это позволит правильно подобрать материал и избежать ошибок при проектировании.

Наличие чертежей существенно упрощает процесс изготовления агрегата. Комплект чертежей пеллетной горелки должен включать в себя деталировку основных узлов и сборочный чертеж агрегата, на котором обязательно обозначаются:

Камера сгорания;
Емкость для загрузки пеллет;
Шнековый транспортер;
Нагнетающий вентилятор.

При индивидуальном использовании, элементы конструкции могут отображаться схематично, без проработки конкретных деталей, однако габаритные и присоединительные размеры должны быть указаны с максимальной точностью. Чертежи отдельных деталей должны содержать исчерпывающую информацию о конфигурации и используемом материале.

В зависимости от выбранного типа чертежи агрегата могут иметь ряд существенных отличий.

Есть ли смысл делать?

Часто перед человеком, желающим установить в своем доме подобный агрегат, возникает вопрос, нужно ли собирать печь на пеллетах своими руками или лучше всего приобрести уже готовый вариант. Нужно помнить, что в первом случае человек сможет создать агрегат, который будет по всем параметрам подходить под существующие условия, а во втором – придется использовать уже готовую к работе конструкцию, но не учитывающую индивидуальных особенностей помещения. Если же сомнения вызваны видом используемого топлива, то здесь требуется знать, что пеллет – это вид переработанных отходов древесного и сельхозпроизводства, что делает топливо эффективным в плане выработки тепла, но экономичным по стоимости. Подобная самодельная печь является экологически безопасной, так как:

не загрязняет воздух,
не содержит в испарениях вредных компонентов,
не требуют специальных заготовок топлива, что исключает рубку деревьев.

Важно помнить: пеллеты необходимо хранить в особых условиях, так как они очень легко загораются, что может стать причиной пожара в помещении. Взвесив все «за» и «против» человек сможет понять, есть ли ему смысл делать такой котел своими руками или приобретать уже готовый к эксплуатации

Взвесив все «за» и «против» человек сможет понять, есть ли ему смысл делать такой котел своими руками или приобретать уже готовый к эксплуатации.

Как сделать печь на пеллетах своими руками
