Газовая горелка своими руками

Какой газ выбрать

Газовая горелка для пайки своими руками изготавливается исключительно на таком топливе, как:

• природный газ;
• пропан;
• бутан;
• пропанобутановые смеси.

Другими словами, на углеводородных смесях с атмосферным воздухом. Если пользоваться топливом, состоящим на 100 процентов из изобутана, то можно получить температуру горения 2000 градусов Цельсия.

Ацетилен — вещество, позволяющее получить температуру до 3000 градусов. Но подобный аппарат на данный момент не является популярным по нескольким причинам: необходимость в постоянном кислороде, высокий уровень опасности, потребность использовать дорогостоящий карбид кальция для работы и другие причины.

Виды и характеристика газовых горелок

Для приготовления пищи на природе используют различные типы газовых горелок. Они отличаются согласно показателю мощности и имеют различные конструкционные характеристики. Каждое устройства имеет свои преимущества и особенности использования.

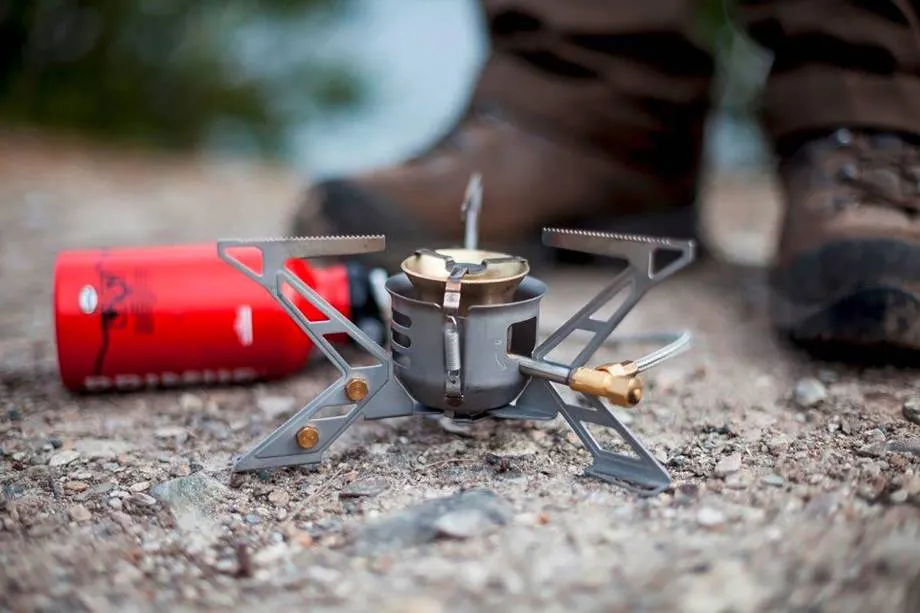

Существуют такие виды туристических газовых горелок:

1. Со шлангом. Конструкция представляет собой горелку, соединенную с небольшим баллоном для топлива гибкой трубой. Устройство прекрасно подходит для тяжелой массивной посуды. Устойчивость горелки обеспечивают крепкие ножки с широкой постановкой.
2. Набаллонные. Такого типа устройства отличаются компактностью и небольшим весом. Предназначены горелки, установленные на баллоне, для достаточно легкой посуды не более трех литров.
3. С горизонтальным расположением баллона. Горелки данного вида самые дешевые. Для таких устройств используют простые цанговые баллоны.

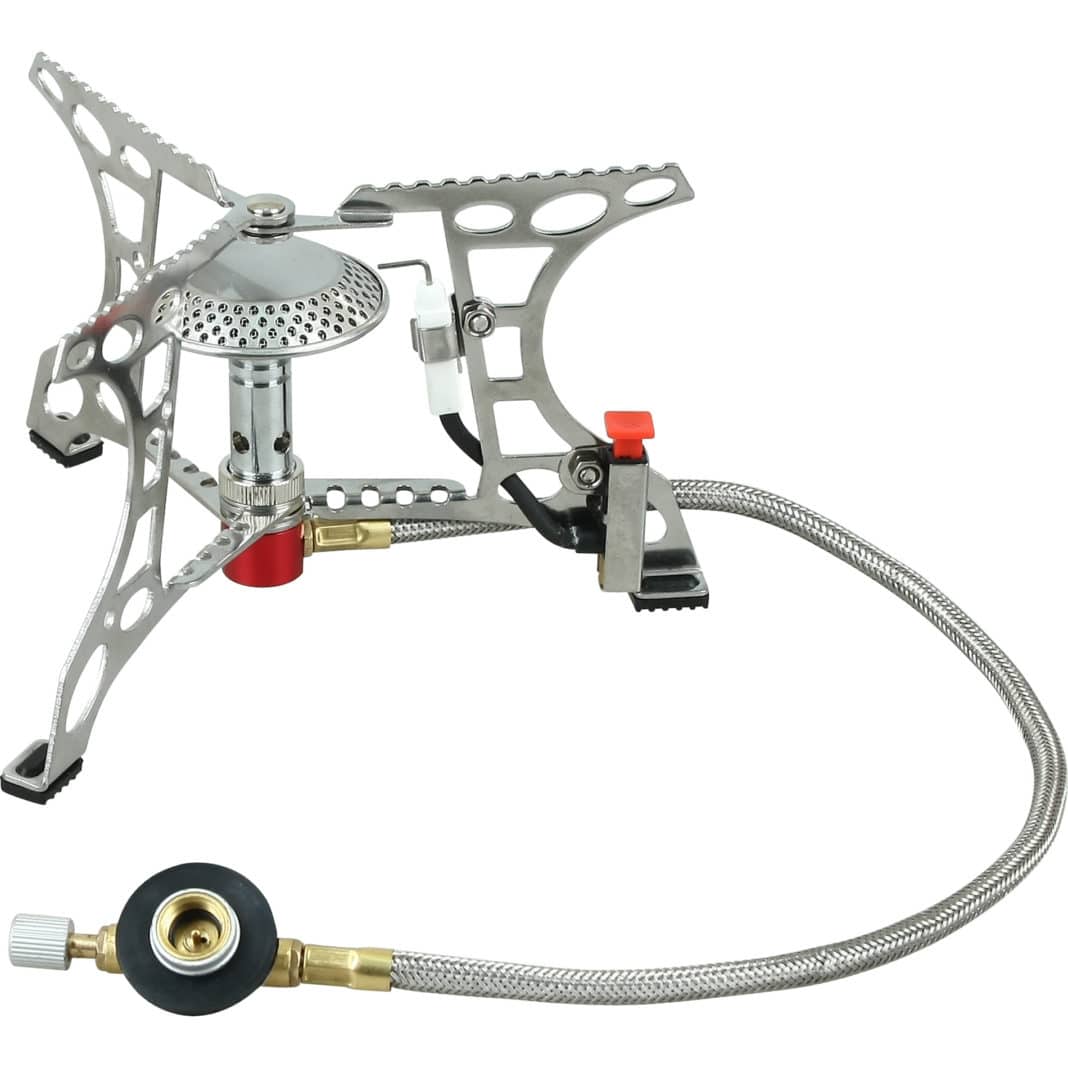

Газовая горелка для казана со шлангом

Производят также интегрированные газовые системы. В таких моделях горелка и емкость для приготовления пищи являются единым блоком. За счет такой конструкции значительно снижается расход топлива.

Газовые горелки разделяют на три категории согласно показателю мощности:

• высокая – от 3 до 7 кВт;
• средняя – от 2 до 3 кВт;
• низкая – до 2 кВт.

Устройства могут быть с пьезоподжигом и без него. Горелки оснащены регулятором мощности. Считаются самыми простыми в использовании, почти не занимают места, мало весят. Соединяются горелки с газовым баллоном через резьбовое соединение. Работать устройство может на пропане, бутане или изобутане.

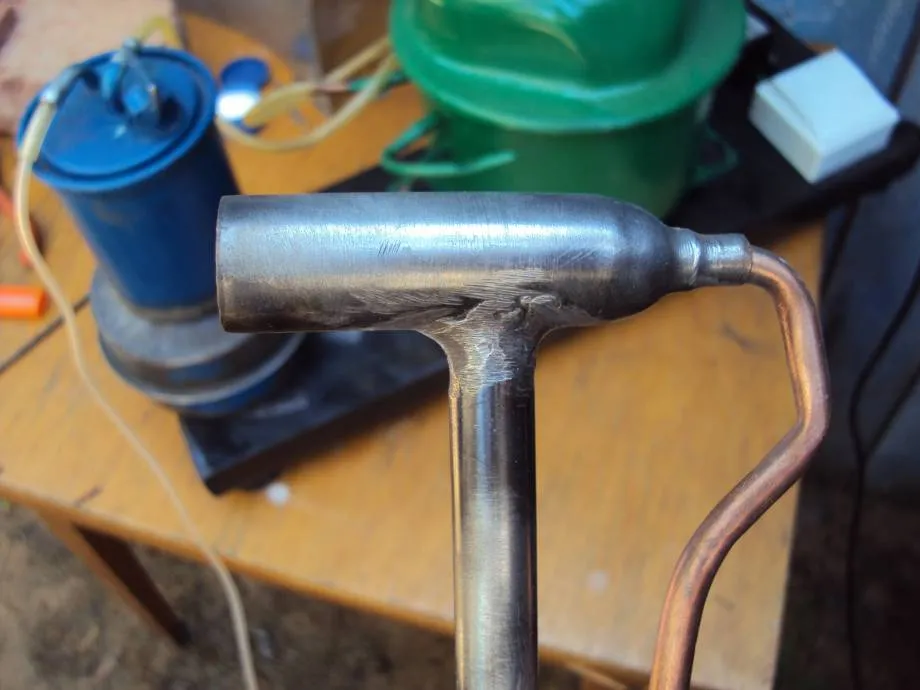

Форсунка для газовой горелки

Форсунка получилась самая простая и подача газа регулируется только с редуктора баллона. Но если выполнить рассекатель в соответствии с чертежом, представленным выше, регулировка будет более точной и ее можно производить непосредственно на горелке. Горелки с малой мощностью, изготовленные своими руками, неприхотливы к качеству газа, они могут работать как на смеси пропана и бутана, так и на пропане. К тому же такая горелка значительно экономнее промышленных образцов.

Газовая горелка, выполненная своими руками, безусловно, не инструмент первостепенной важности в гараже, но бывают моменты, когда без нее просто не обойтись, а изготовления простейшего приспособления займет совсем немного времени. Удачных всем экспериментов!

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
4. Давление газа устанавливается до режимного значения, открывается вентиль.
5. По шлангам топливо поступает к пропановому прибору.
6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

• работать рядом с открытым огнем;
• баллон держать в наклонном состоянии;
• располагать под солнцем сосуды;
• осуществлять работы без редуктора;
• проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.

Самостоятельное изготовление

Сделать бензиновую горелку своими руками по чертежам не составит особого труда. По характеристикам она легко может заменить газовую.

Для изготовления потребуются:

1. Металлический корпус, через который будет проступать огонь. У него один конец должен быть открыт, второй закрыт заглушкой. Рекомендуется сделать его самостоятельно на токарном станке;
2. Емкость для воздуха;
3. Груша от тонометра или пульверизатор;
4. Соединительная втулка;
5. Крюк из прочной проволоки;
6. Рукоятка;
7. Упор.

Изготовление не займет много времени. Понимание принципа работы поможет не запутаться в деталях и сделать все правильно.

Процесс изготовления состоит из нескольких шагов:

• В заглушке нужно просверлить отверстие, диаметр которого чуть-чуть превышает внешний диаметр сопла. Это необходимо, чтобы сопло туго входило в отверстие, и внутри сохранялась герметичность.
• Внутри корпуса закрепляют кольцо из прочной металлической сетки. Также можно использовать шлаковату.
• Далее нужно сделать упор и втулку с крючком. Их можно изготовить из стального листа.

• Ручку для самодельной бензиновой горелки вырезают из дуба или бука. Ее обрабатывают наждачкой и покрывают 3-4 слоями прозрачного лака.
• В корпусе просверливают 2 отверстия параллельно друг другу для трубки.
• Трубку пропускают через середину корпуса, чтобы получилась форсунка. Конец трубки запаивают твердым припоем из цинка и меди, а по оси делают проколы диаметром около 0,2 мм. Также можно припаять жиклер, который будет дозировать подачу бензина.

Горелка готова, но перед применением ее необходимо испытать подальше от пожароопасных мест.

Для рыбалки

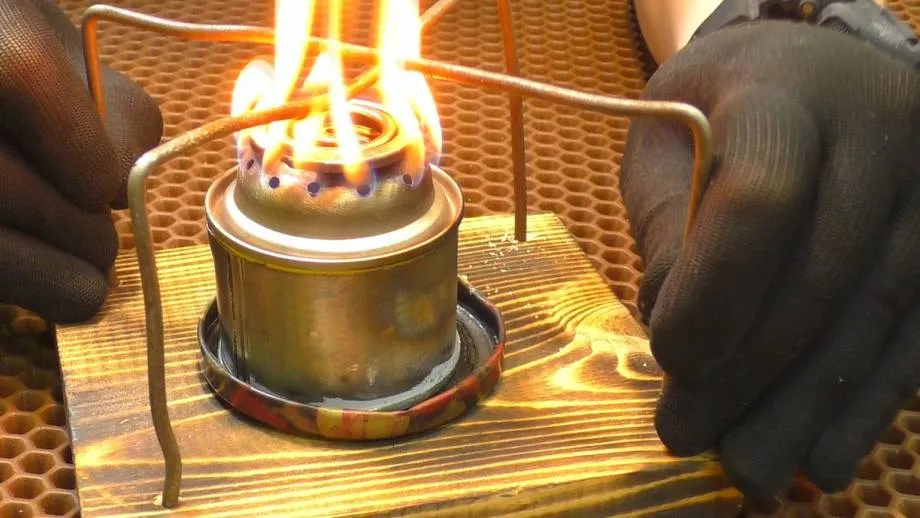

Легко сделать простейшую горелку из консервных банок или жестяных банок от газировки. Такая конструкция не подойдет для плавки металла, но с ее помощью можно быстро приготовить пищу в походе или прокипятить воду. Конструкция простая, но одноразовая – после использования ее придется выбросить.

Для изготовления потребуются:

2 железные или жестяные банки, тщательно вымытые и очищенные от грязи

Важно: они должны быть разного размера. Лучше использовать одну консервную банку и одну от газированного напитка;

Небольшой кусок простой ваты;

Бензин;

Шило или гвоздь.

Несложно разобраться, как сделать бензиновую горелку своими руками. Процесс состоит из нескольких шагов:

1. Банку из-под газировки необходимо разрезать, оставив примерно 1/3 от нижней части.
2. При помощи острого предмета в ее дне делают 4 отверстия и один ряд дыр в стенке сбоку.
3. У консервной банки убирают верх и ставят вверх дном. В центр кладут вату, закрывают банкой из-под газировки.
4. Через отверстия в донышке вату поливают бензином, чтобы она промокла.

Таким образом горячая жидкость удерживается в вате, горят только пары, которые смешиваются с воздухом.

При использовании банок одного размера у одной нужно подогнуть края, чтобы диаметр получился меньше.

Как правильно собрать горелку для пайки самостоятельно, смотрите в этом видео:

Рейтинг газовых горелок для пайки и ремонта

1 место – газовая мини горелка с насадкой для пайки

Предназначена как для нагревания среднего размера деталей, так и для контактной пайки припоем благодаря нагреванию жала от пламени. Этакий паяльник без проводов. Вместимость резервуара для газа составляет 8 мл. Температура пламени при заправке бутаном достигает 1300 градусов по шкале Цельсия, а температура жала – 450 градусов. Длина пламени регулируется от 4 до 6 см. Длина горелки 13 см, а диаметр 1,5 см.

маленькая и недорогая, заправки хватит запаять несколько среднего размера деталей, есть насадка для контактной пайки, легко заправляется.

2 место – газовая микро горелка

В ней нет ничего, кроме резервуара с клапаном для заправки и сопла с регулятором подачи газа. ZC57100 не имеет пьезоподжига и она поставляется незаправленной, так что придется покупать еще и газовый баллончик — для зажигалок подойдет. В общем, чтобы спаять два провода или нагреть термоусадку без паяльника — такой горелки хватит. А еще длина горелки около 20 см и вес 43 г.

Это самая дешевая горелка, которую можно вообще найти и цена такой микро горелки 200 руб .

самая дешевая, легко заправляется.

маленькое пламя, быстро кончается заправка, нет пьезоподжига.

3 место – мини паяльник газовый КВТ XZ-1

Этот примечательный паяльник от бренда, производящего газовое оборудование, имеет пьезоподжиг и поставляется в футляре с набором из 4 насадок для пайки, катушкой припоя и губкой для очистки жала. Так, заявляемая мощность паяльника при контактной пайке 137 Вт – это очень много для паяльника длиной 21 см и весом 120 г. Электрическим паяльникам такие массогабаритные характеристики и не снились. Этот паяльник не позиционируется как горелка, но в качестве горелки можно использовать – пламя получается карандашного типа.

Всем хорош этот паяльник, кроме цены в 2300 руб, из-за чего и угодил на 3 место.

горелка от именитого бренда, удобна для пайки, набор комплектующих, хороший кейс, высокая тепловая мощность.

4 место – газовая горелка IRIS BARCELONA

Эта горелка предназначена не только для пайки, сварки, ремонта электронных устройств и ювелирных изделий. Пламя у этой горелки конечно регулируется. Можно заряжать стандартным газовым баллоном для зажигалок. Длина пламени достигается 3 см. Время работы составляет около 20 минут. Температура пламени достигается 1300 градусов Цельсия. Длина самой горелки ровно 20 см.

малые размеры, наличие пьезоподжига, бренд.

длина пламени не позволяет прогревать детали средних и больших размеров.

5 место – горелка бутановая КВТ X-220

Она позиционируется, как горелка для строительных и ремонтных работ. Выглядит она очень стильно. Рифленая ручка приятна ложится в руку. Имеет пьезоэлектрическую систему поджига пламени. Емкость баллона для высокоочищенного бутана равна 22 мл. Этого количества газа хватит на 110 минут непрерывной работы. Длина пламени регулируется от 30 до 80 мм от острого клиновидного до мягкого пламени с желтыми языками. Вес горели всего 226 грамм при длине 14 см.

хороший вариант для настольных работ, есть подставка, пьезоподжиг, удобная ручка.

габаритная, не положишь в карман, не подлезешь в узкое место.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

• корпуса (обычно его изготавливают из металла);
• редуктора, который крепится на баллон (применяют готовый прибор);
• форсунки (изготавливают самостоятельно);
• регулятор подачи топлива (по выбору);
• головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

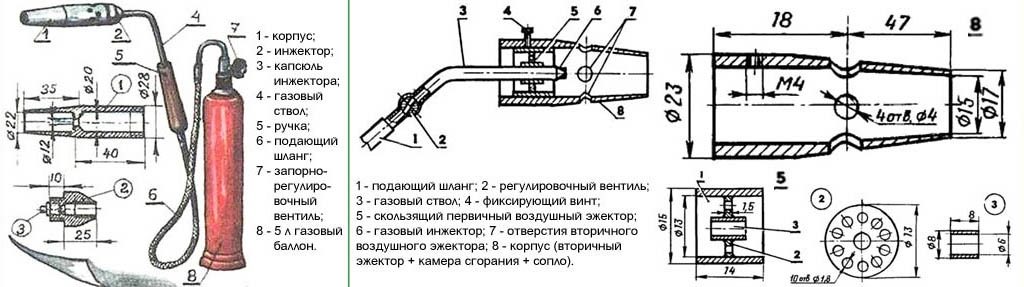

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

1. Легкоплавкими.
2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

1. Сама горелка.
2. Сопло.
3. Токопроводящий наконечник с электродной проволокой.
4. Сварочная дуга.
5. Сварочная ванночка.
6. Сварочный шов.
7. Основной металл.
8. Капли электродного металла.
9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

1. Корпусом.
2. Металлической втулкой с крючком.
3. Трубкой.
4. Кучкой.
5. Упором.
6. Наполнителем.
7. Регулирующим шариком (предназначается для изменения воздушного потока).
8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей. Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств

Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.

Положительные и негативные качества газовой горелки

Газовая горелка имеет следующие положительные качества:

• большое количество разновидностей устройств;
• безопасность при эксплуатации;
• большинство моделей компактны и имеют малый вес;
• не требуется продолжительная подготовка к использованию;
• не оставляет нагара и запаха;
• напор огня можно регулировать;
• всегда можно узнать, из чего состоит устройство, и при необходимости собрать самодельную горелку.

Минусы использования горелки:

• при температурах ниже -30°С эксплуатация устройства становится проблематичной;
• баллон с горючим веществом самостоятельно перезаправлять нельзя.

Правила эксплуатации

Газовые горелки относятся к категории универсальных и простых в эксплуатации приспособлений, которые берут с собой туристы и отдыхающие, выезжая на природу. Устройство помогает быстро и комфортно приготовить любое блюдо на костре в казане. Все это достигается при строгом соблюдении правил техники безопасности, обязательных при работе с оборудованием, функционирующем на газовом топливе.

Для корректного применения изделия важно прислушаться к рекомендациям специалистов:

• перед началом работы оборудование рекомендуется установить на ровную поверхность;
• перед тем как включать конфорки, проводится проверка целостности установки и газового баллона;
• при розжиге устройства категорически запрещено делать наклон;
• недопустимо располагать газовый баллон неподалеку от открытого огня;
• при использовании микрогорелки применяют только высококачественное топливо;
• возле приспособления категорически запрещается оставлять маленьких детей без присмотра;
• после приготовления еды нужно обязательно перекрыть подачу газа;
• перед отсоединением устройства от баллона рекомендуется дождаться полного остывания всех частей конструкции;
• в период приготовления пищи необходимо отслеживать качество работы газового оборудования;
• если устройство применяется для приготовления еды в зимнее время, под баллон нужно поместить специальную подложку.

В холодное время года следует хранить все оборудование при плюсовой температуре. Для того чтобы обеспечить ее в сарае, гараже или на природе, баллон оборачивается спальным мешком или любым другим согревающим материалом. Категорически запрещается применение газовой микрогорелки в палатке.

Перед использованием нового газового баллона спускается воздух возле клапана, что гарантирует равномерность обработки устройства. При продолжительном использовании горелки могут забиваться форсунки. Их рекомендуется прочищать обычной иголкой. При любых повреждениях конструкционных элементов проводится их ремонт или замена.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

• корпуса (обычно его изготавливают из металла);
• редуктора, который крепится на баллон (применяют готовый прибор);
• форсунки (изготавливают самостоятельно);
• регулятор подачи топлива (по выбору);
• головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

• Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
• Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
• Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
• Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
• Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
• Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
• Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
• Газовые горелки для печи, каминов, систем отопления.

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: Как узнать, правильно ли построен камин?

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С. Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг

Самые подходящие марки шамота – ШБ, ША и ШПД

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.

Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

Чтобы не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга,  просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

1. вентилем регулировки газа — текущая,
2. перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
3. изменением размера и формы приточного окна, через которое поступает атмосферный воздух.

Последние два способа применяются при настройке. При эксплуатации  их  менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.
