Как сделать печь барбекю из кирпича своими руками

Выбор места установки на даче или участке

Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта

Поэтому важно заранее выбрать для него удобное место

Удобство расположения

Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.

Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.

Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?

Технические требования

Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.

Постоянно влажность приведет к более быстрому разрушению кирпичной кладки

Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.

При размещении мангала на участе нужно помнить, что это источник пожарной опасности

Поэтому рекомендуют следовать правилам безопасности:

• выбирать открытое место;
• расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
• не хранить рядом легко воспламеняющиеся предметы;
• вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.

Покрытие тротуарной плиткой под возведение мангала из кирпича своими руками

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Популярные статьи Почему не цветёт древовидный пион?

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла – переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:

Преимущества и недостатки стационарной печи с мангалом

Сомневаясь, сооружать ли для дачи или частного дома печь с мангалом, стоит изучить все плюсы и минусы такой конструкции. Наглядно они отражены в таблице:

Плюсы мангала из кирпича своими руками	Минусы
Много вариантов применения – можно запекать мясо, рыбу, птицу, овощи, шашлык. Если есть плита, то она обычно эксплуатируется для приготовления первых и вторых блюд	Затраты на материалы – стационарная конструкция выходит намного дороже переносной
Нет нужды в предварительном мариновании продуктов	Риск ошибки в построении – при серьезном просчете уличный мангал может оказаться бесполезным
Большие габариты – можно готовить для больших компаний	Время на строительство – сроки зависят от сложности проекта, навыков, количества работников
Равномерное приготовление пищи за счет правильного распределения жара по всей площади жаровни
Выбор топлива – можно использовать дрова или уголь
Большой срок эксплуатации – при правильном строительстве уличная печь прослужит много лет

Таблица доказывает, что преимуществ у мангала из кирпича с плитой больше, чем недостатков.

Если опыта в таких работах нет, то стоит изучить видео – такой материал дает наглядно все увидеть и лучше понять.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок. Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков)

Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

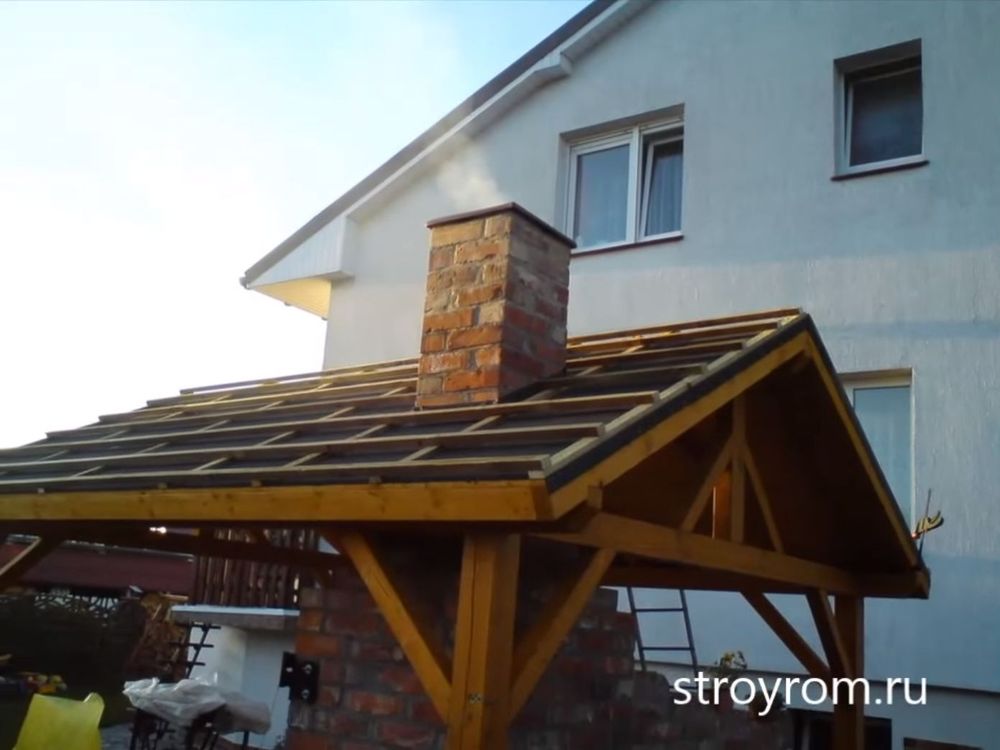

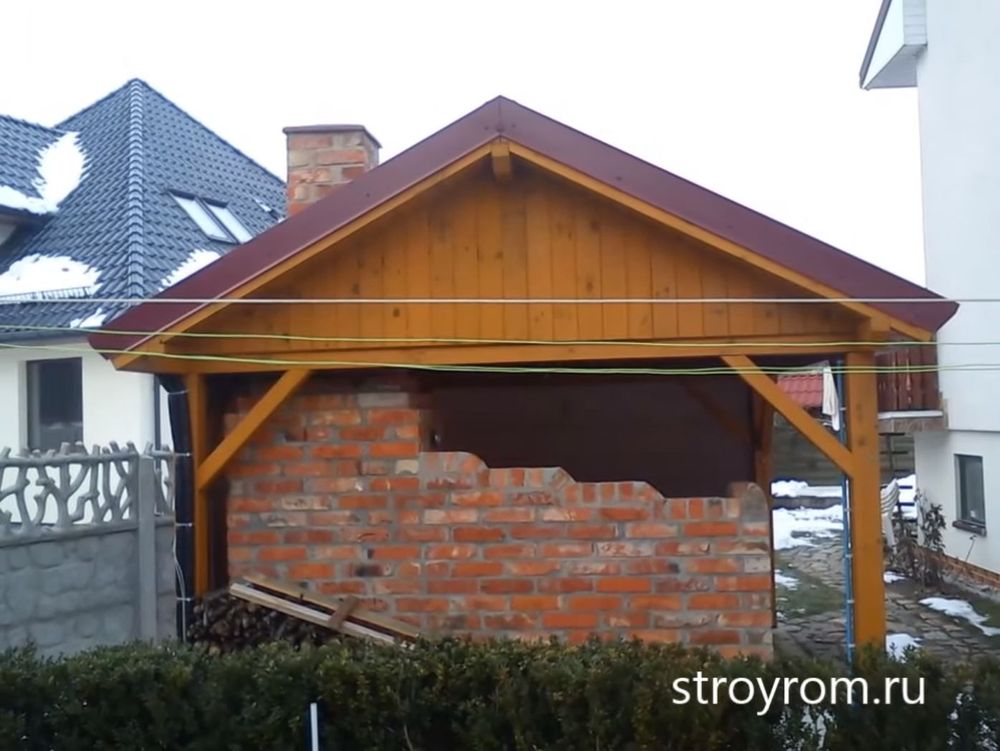

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

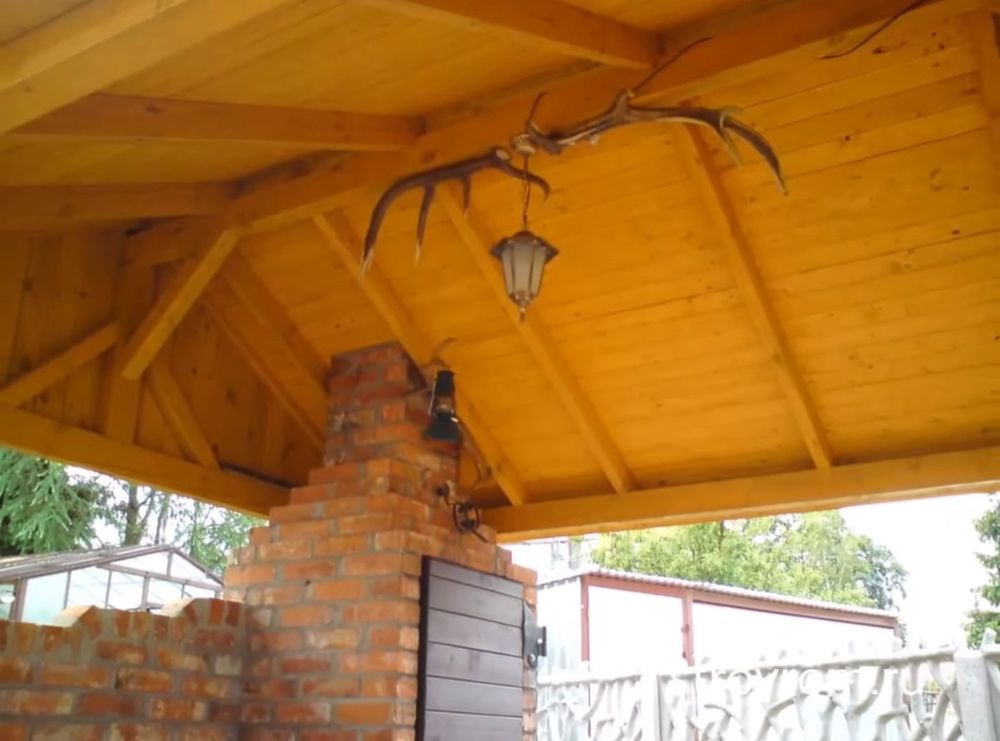

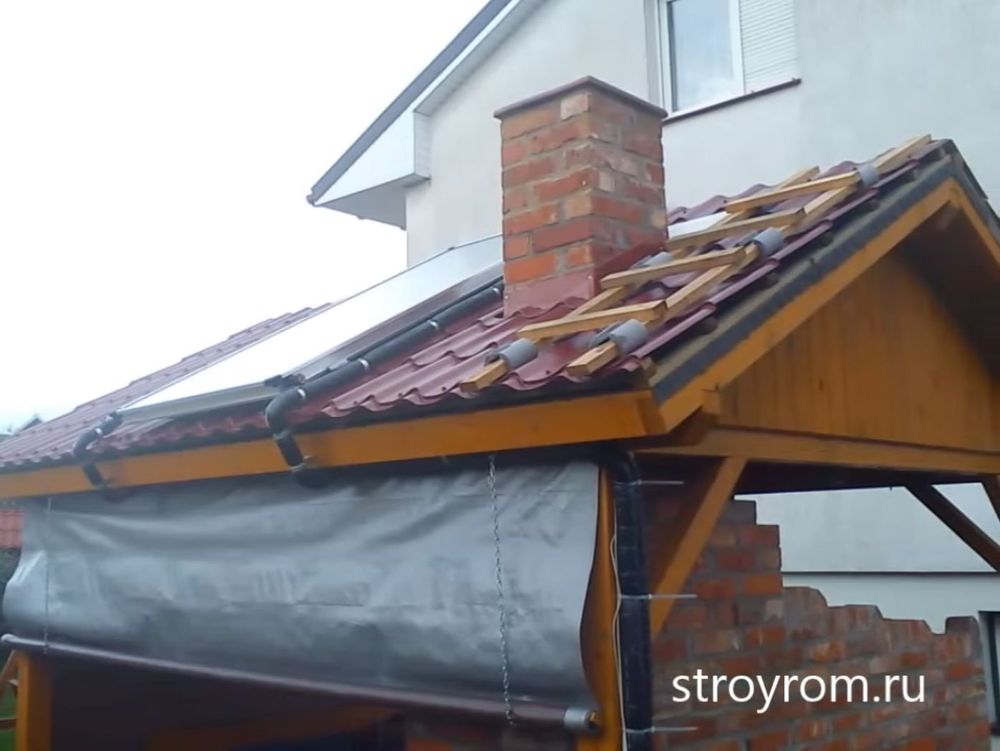

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания. Фундамент под печкой ленточный с арматурой под всю беседку

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

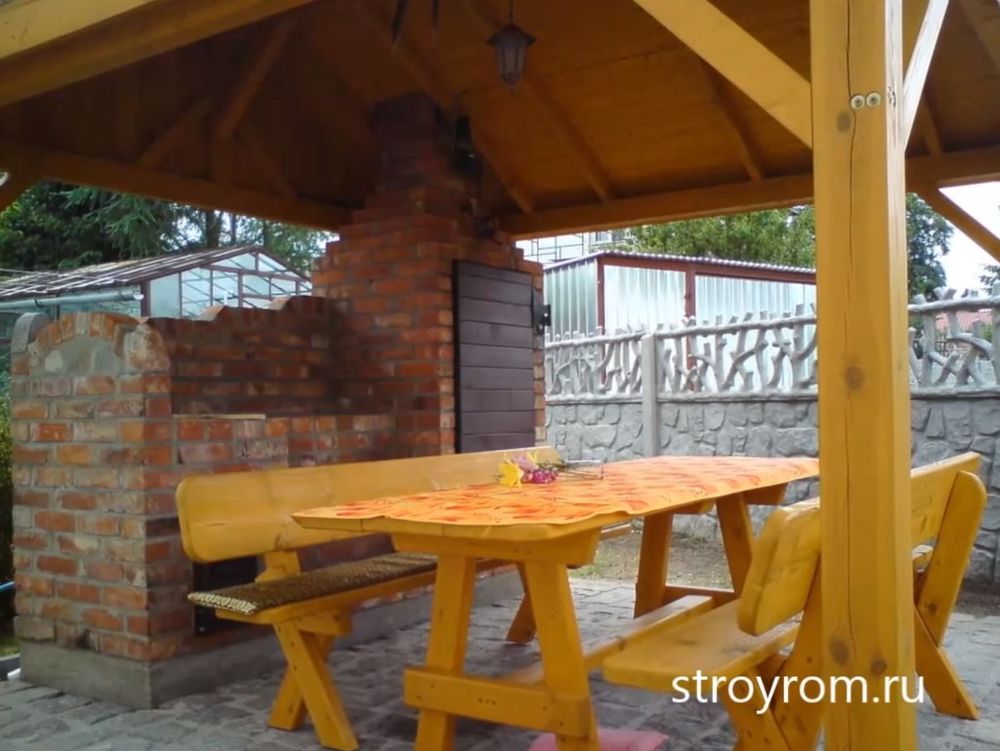

Проект деревянной беседки с мангалом из кирпича. + Фото

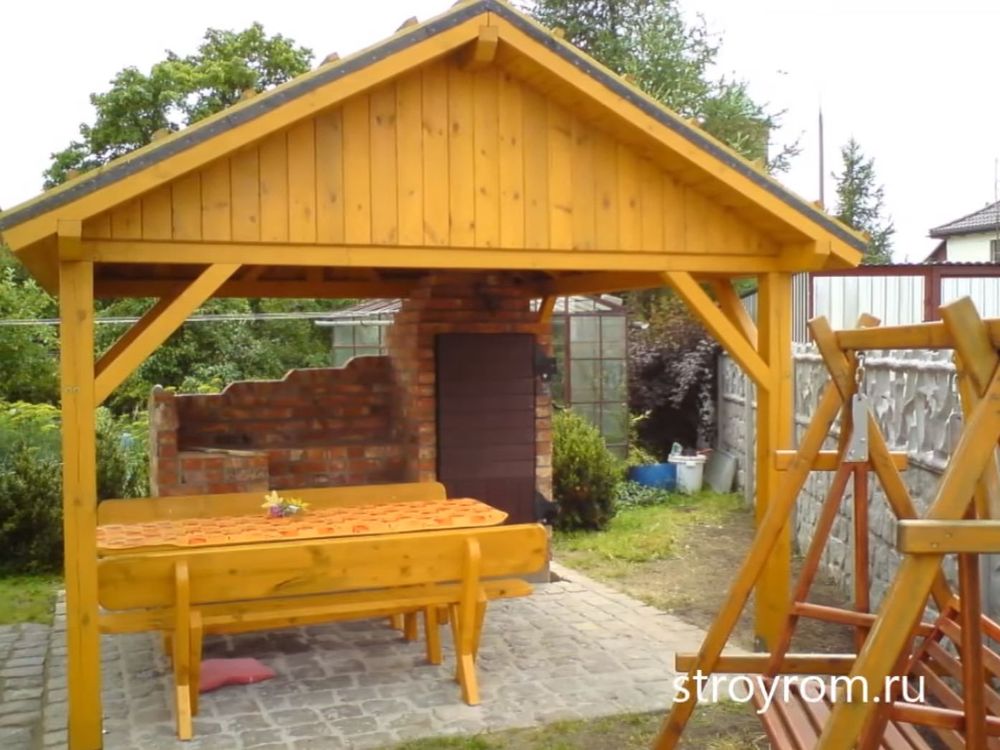

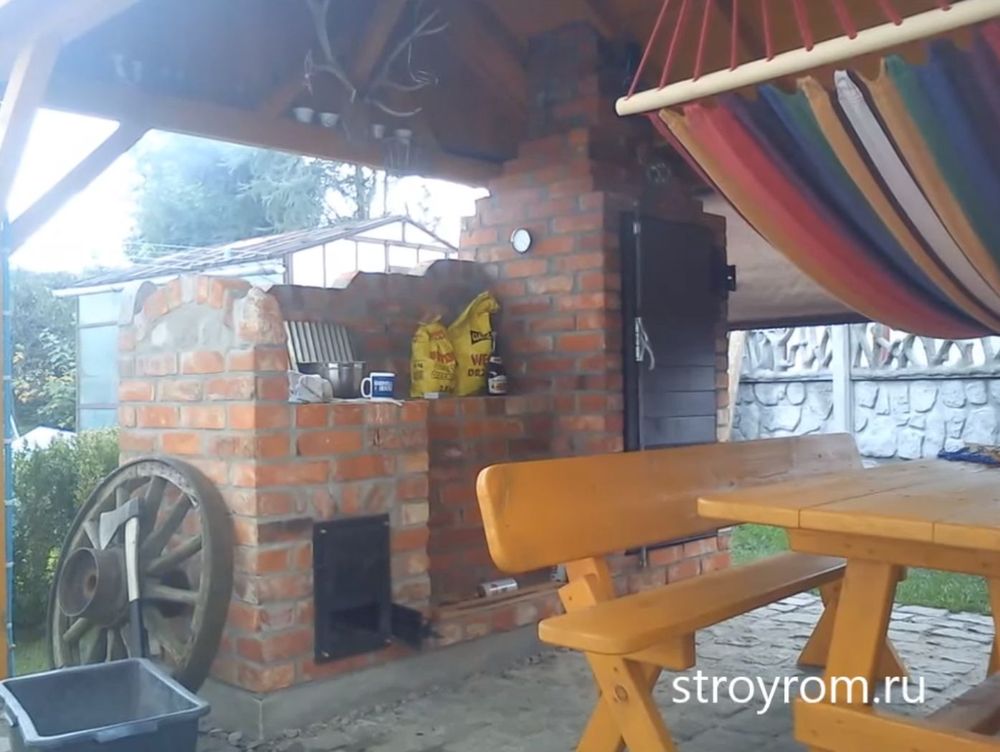

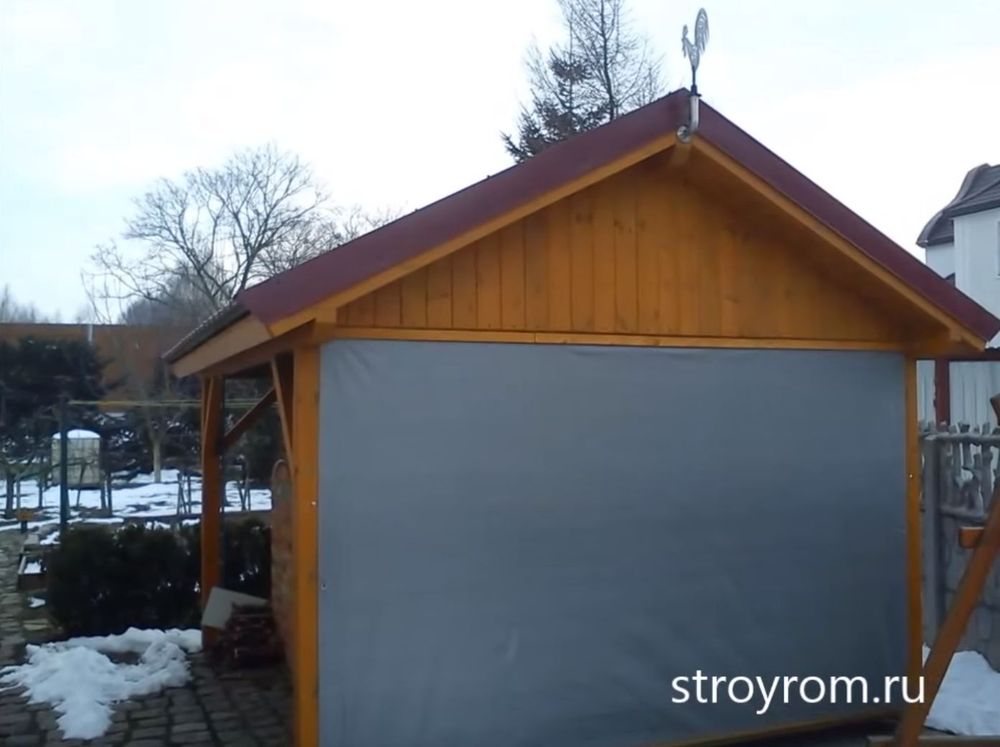

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

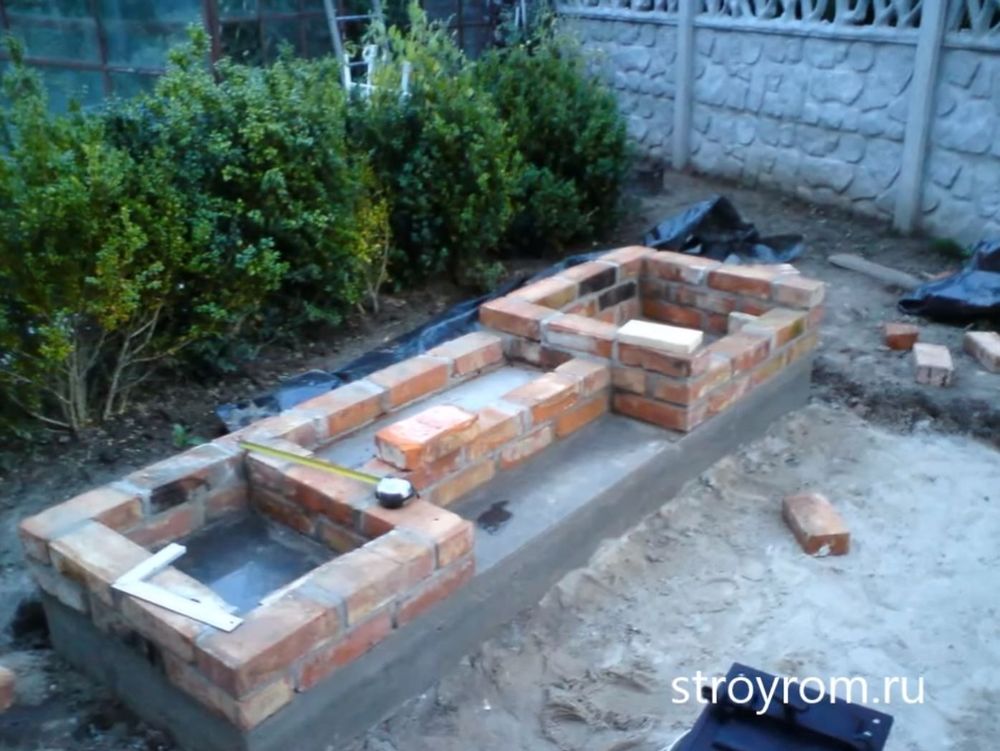

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

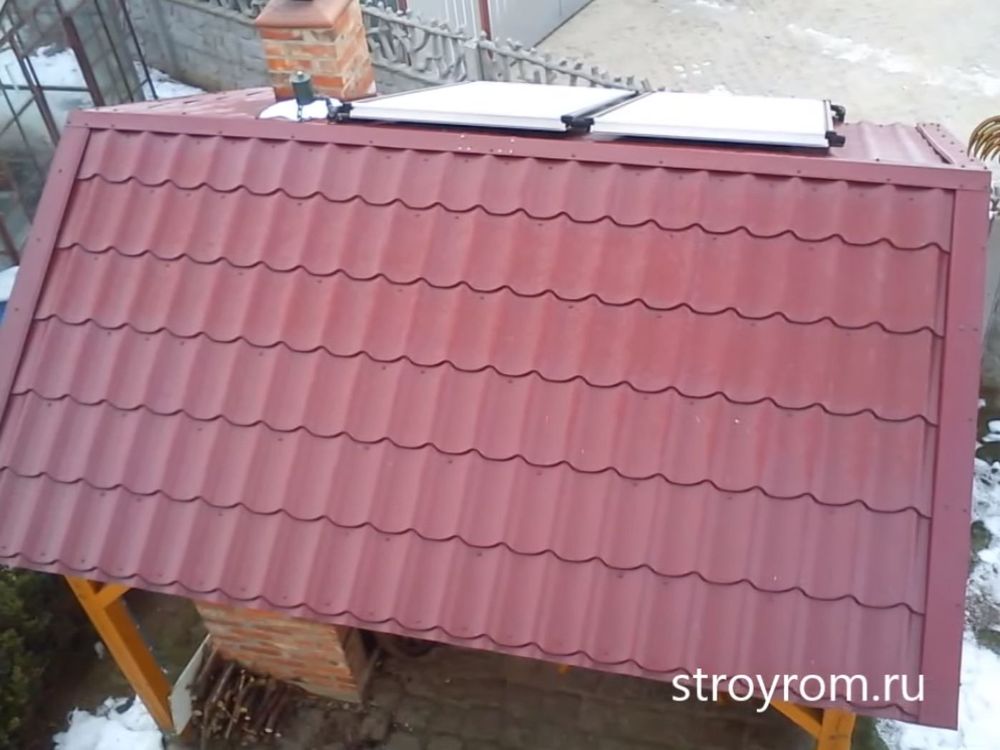

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

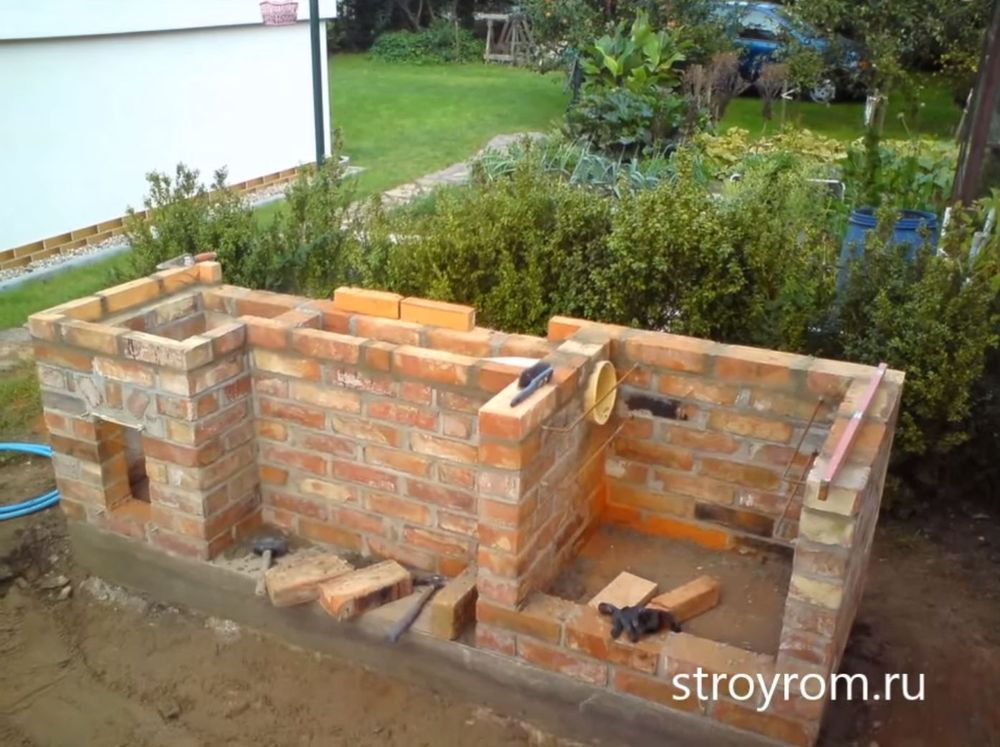

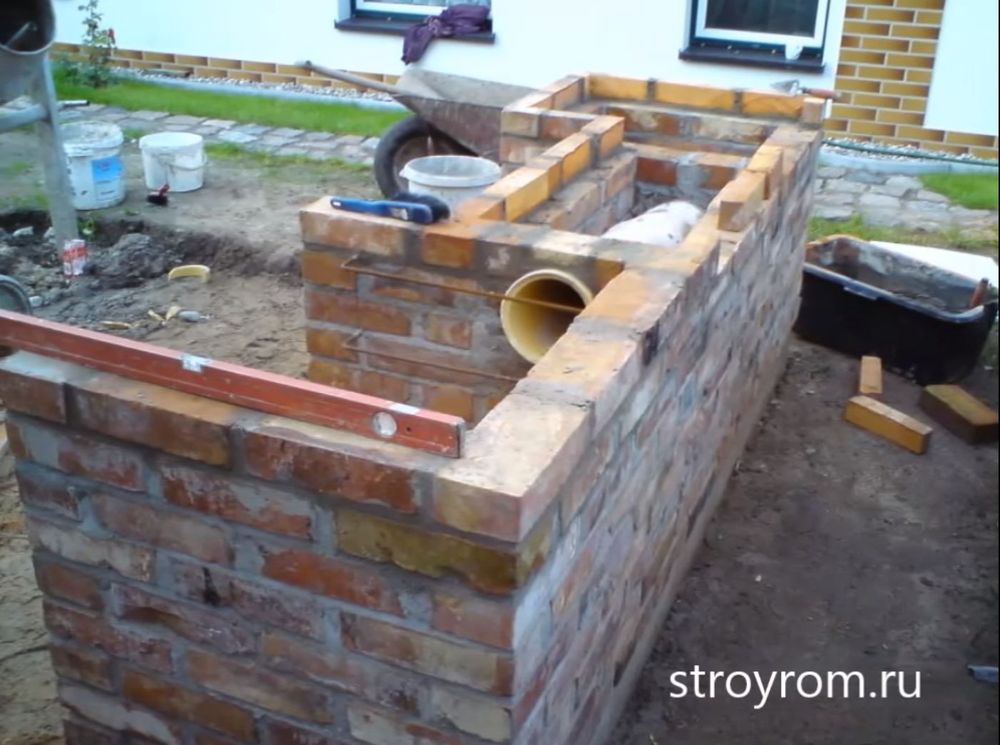

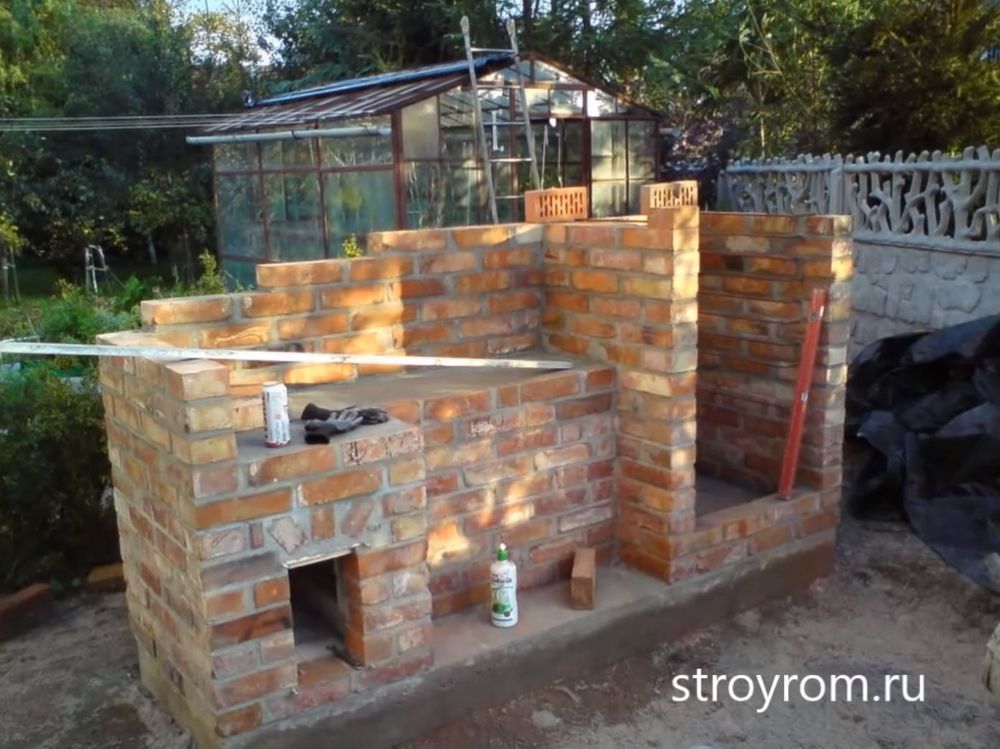

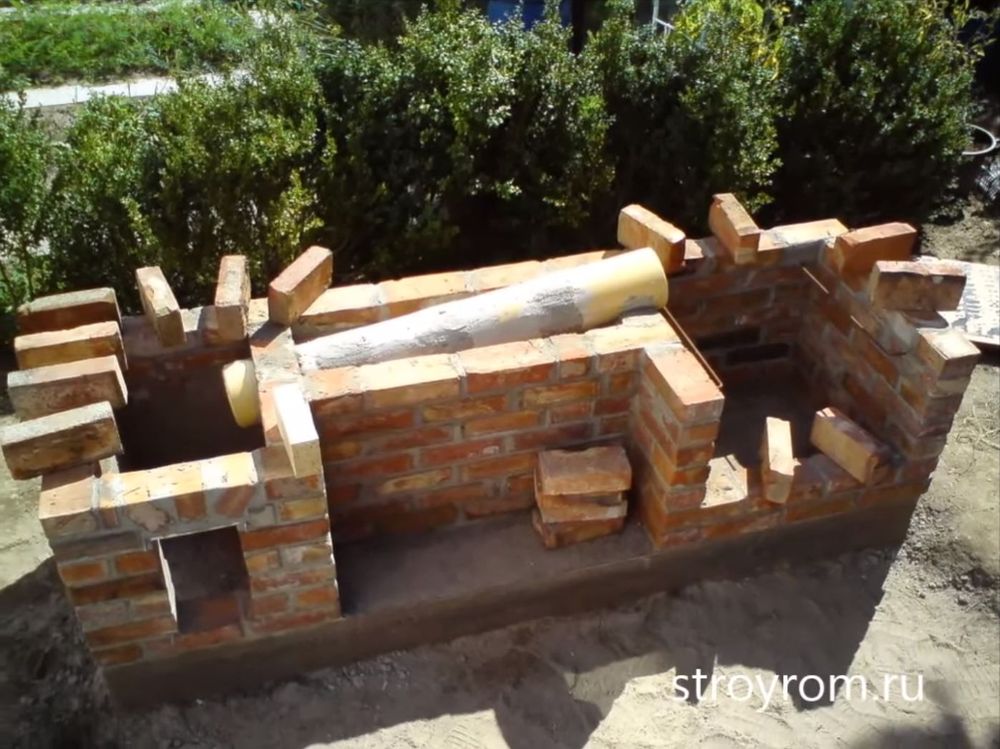

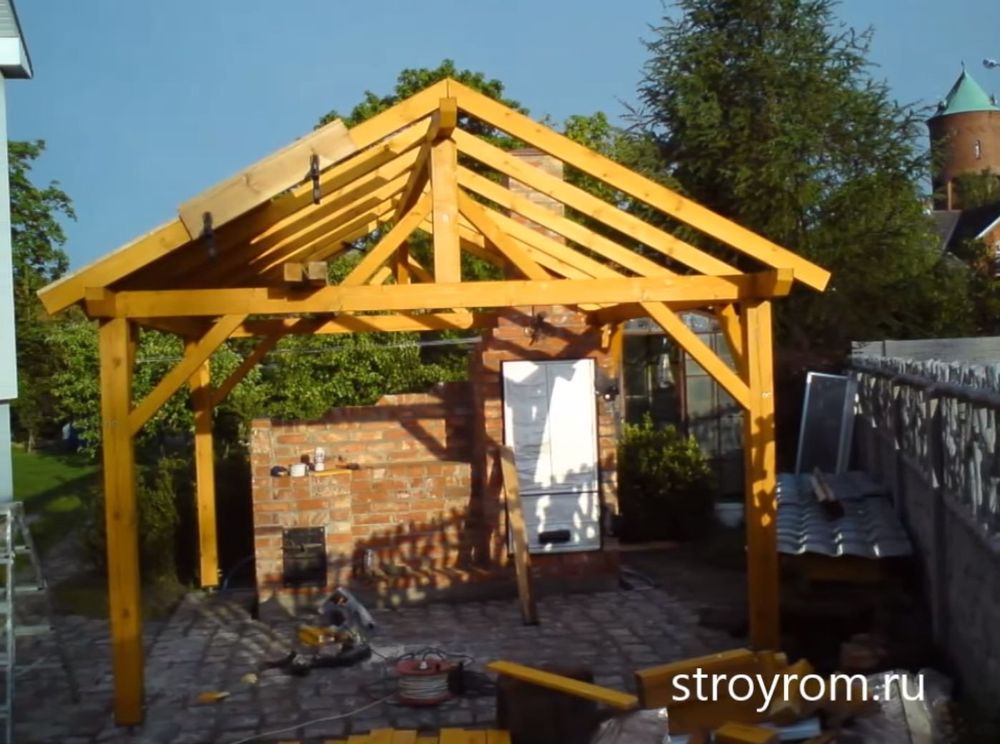

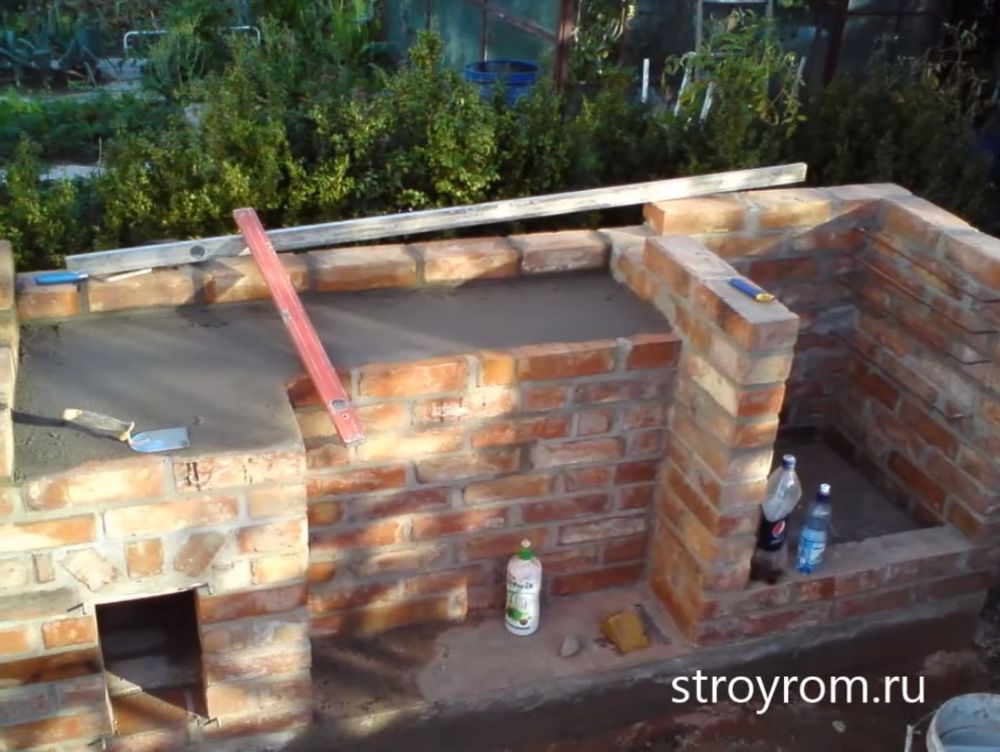

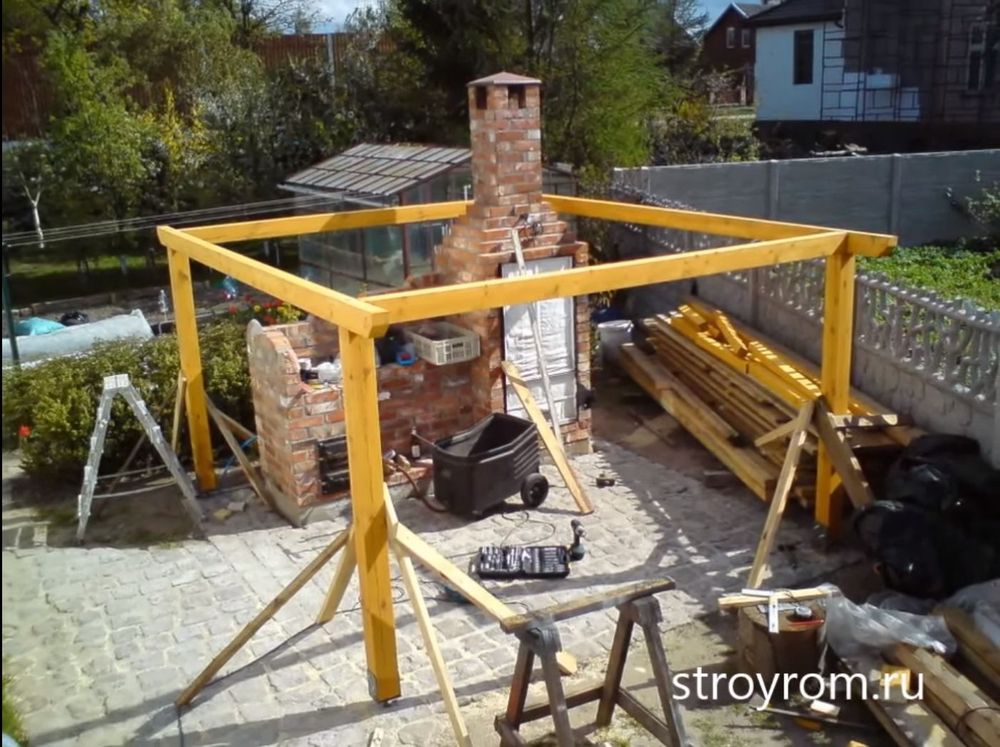

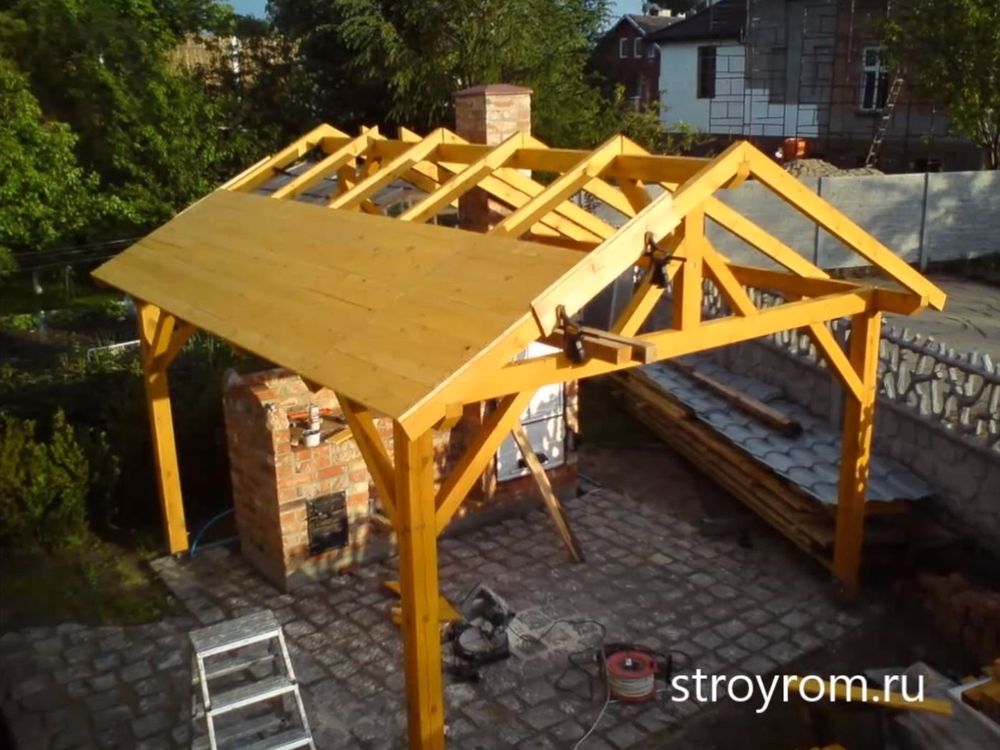

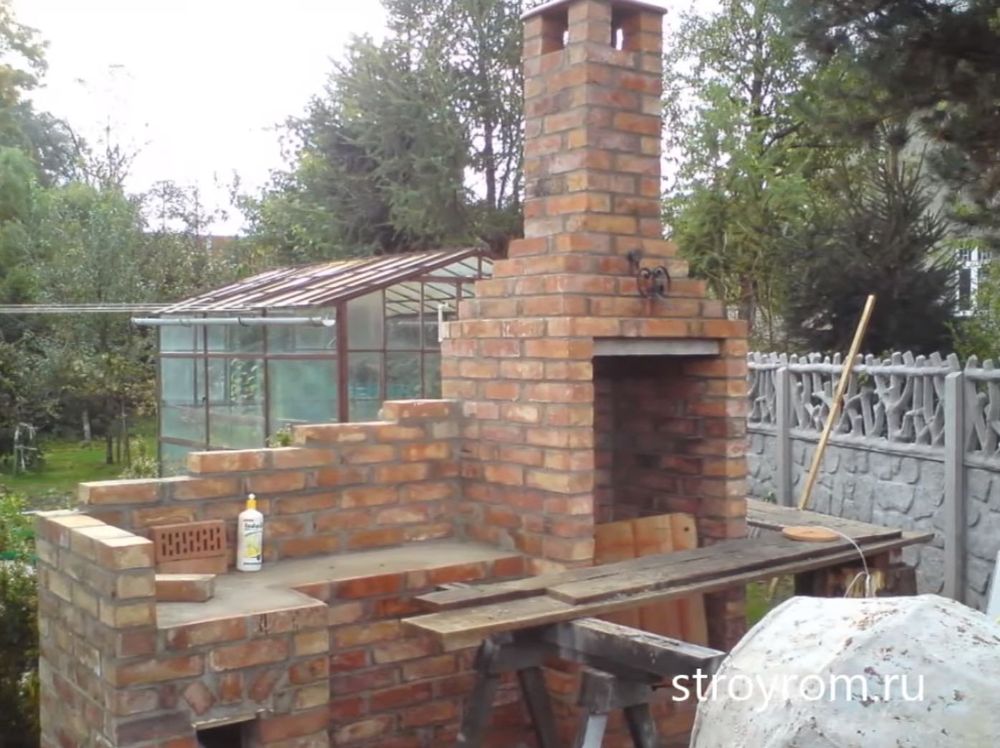

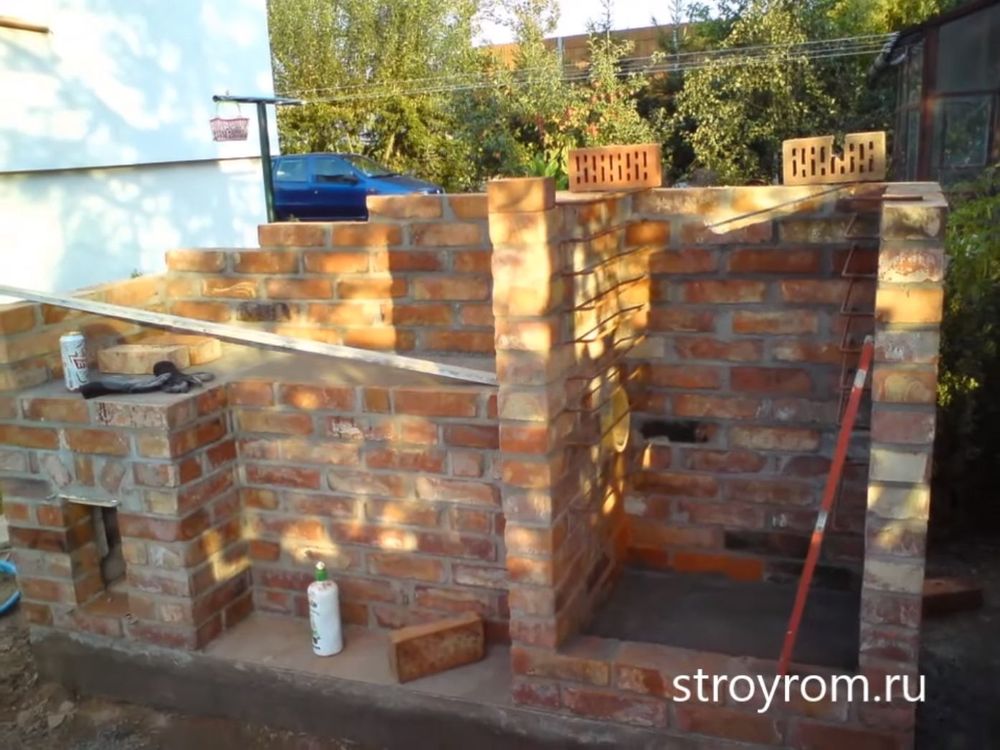

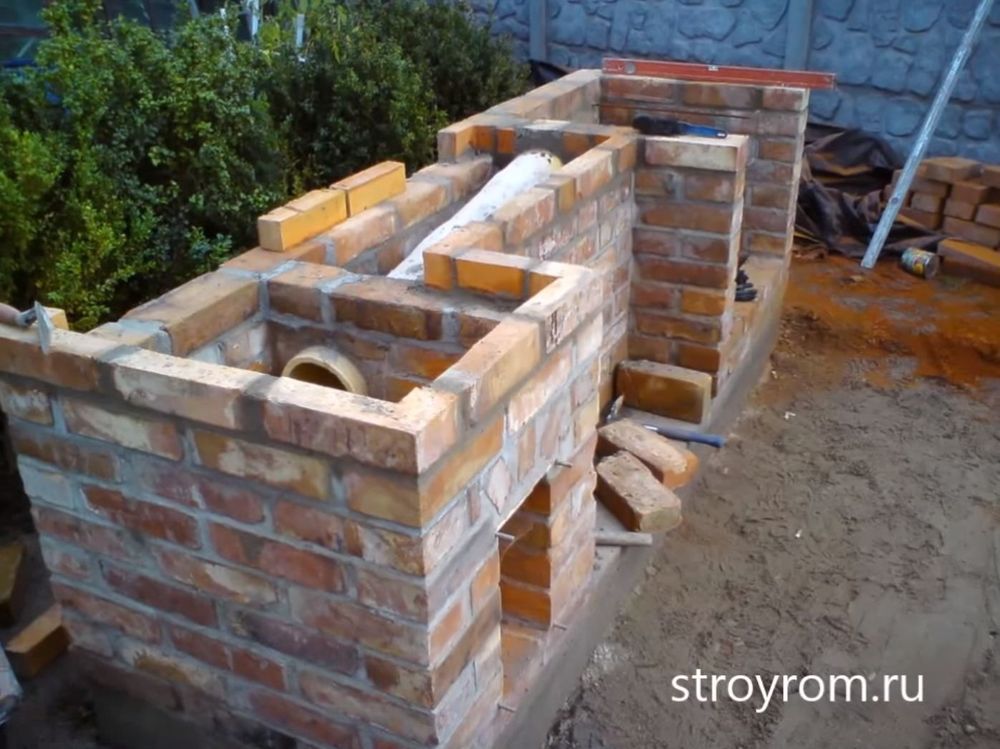

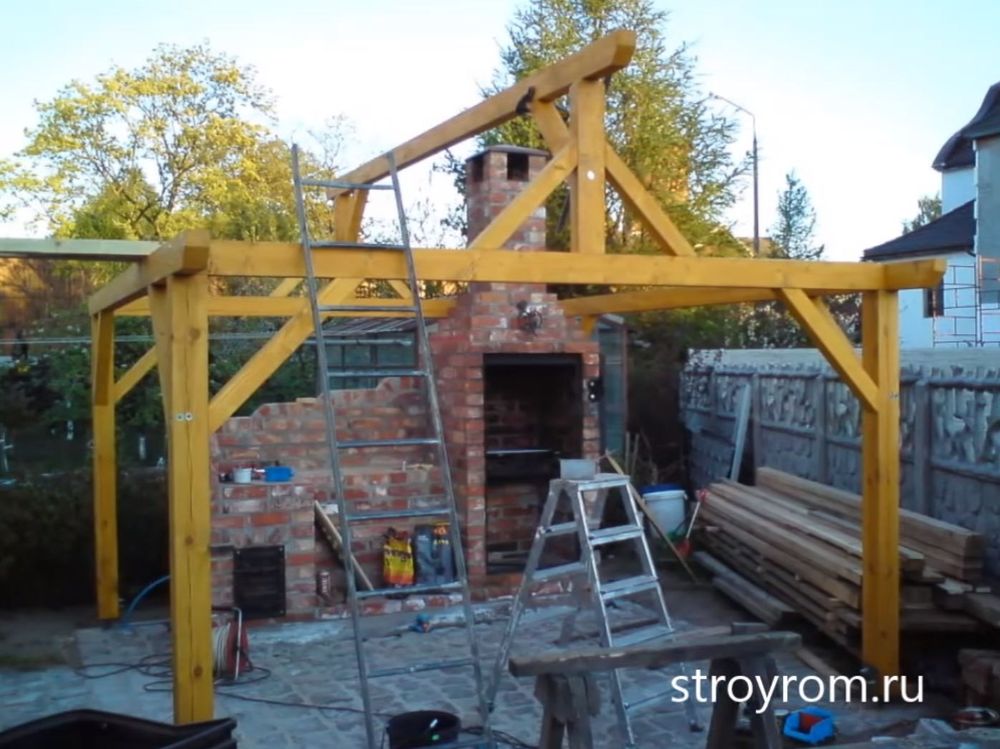

Проект беседки и процесс её строительство

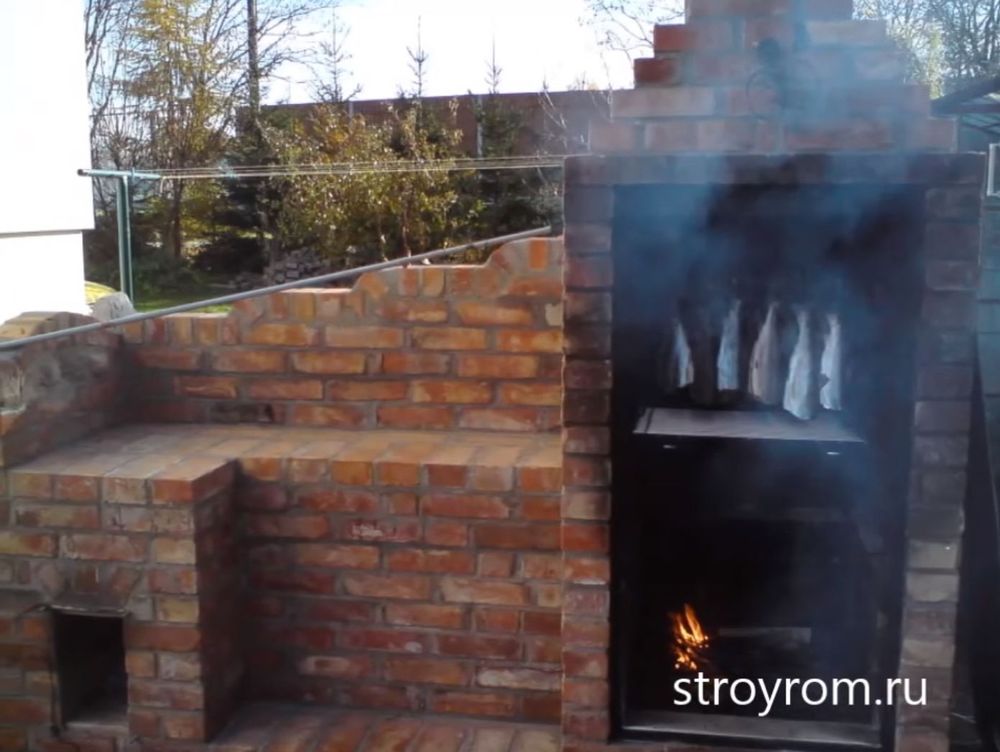

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Мангал своими руками из кирпича: технология строительства

В то время, как застывает плита фундамента, необходимо замешать глиняный раствор для кладки. Глина замачивается в воде на несколько дней, при подсыхании подливается вода, смесь периодически помешивается. После этого добавляется песок. Готовый раствор не должен растрескиваться в руках.

За день до начала работ следует подготовить кирпич. Чтобы он лучше схватывался и не забирал влагу из раствора, его обильно поливают водой.

Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней выполняется перекрытие. Далее продолжается кладка еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, обеспечивающие поступление воздуха для горения.

Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота – 150 см. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху крепится козырек, навес или миниатюрная крыша.

Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.

Подбираем место для печки с мангалом из кирпича

Решившись на уличный мангал, нужно учесть много деталей. Одной из них является правильный выбор места.

Один из важных моментов – направление дыма. Если он будет постоянно попадать на соседний участок, то там это точно придется не по душе. Для проверки нужно развести костер и проследить направление дыма.

Чтобы кирпичная печь была безопасна, нужно строить ее учитывая:

• удаленность от деревьев, других насаждений;
• удаленность от строений – дым до них доходить не должен;
• удаленность других легковоспламеняющихся объектов;
• защита от ветра, дождя – можно предусмотреть навес;
• искусственное освещение или возможность его подведения, чтобы не пришлось готовить в темноте.

Можно подумать об обустройстве кирпичной печи у беседки или строительстве такого сооружения в будущем. В теплую погоду можно собираться в ней – хозяину не нужно далеко отходить от готовящейся еды, а на свежем воздухе аппетит только разгуляется.

Как вкусно приготовить еду: основные правила

Пища приготовленная и съеденная на свежем воздухе всегда вкуснее, а если учесть некоторые правила, то просто песня.

Приготовить в казане, кроме плова, можно много чего вкусненького. Еда в нем не пригорает, так как прогревается равномерно со всех сторон. Мясо с овощами получается мягким и сочным, а плов рассыпчатым. Главное правило приготовления в том, что в процессе тушения крышку не открывать и специи заложить перед началом.

На открытом огне чаще всего жарят мясо (свинина, говядина, птица) и рыбу. Блюда приобретут незабываемый вкус, если:

1. Взять дрова из лиственных пород (яблоня, вишня). Они дают ровный жар. Для экономии времени используют готовые угли для мангала.
2. Поддерживать равномерную температуру углей и переворачивать шампуры, если начинает пригорать.
3. Выдержать пару часов кусочки шашлыка в маринаде из специй и лука.
4. Готовое блюдо съесть сразу, сняв с огня. При остывании оно потеряет часть вкуса и аромата.

Заключение

Остановившись на варианте мангала казана из кирпича, для его воплощения в жизнь, скорее всего, нужен будет специалист. Взявшись за дело самостоятельно, не переоцените свои возможности.

Без наличия специальных знаний в кладке, возведения фундамента, каркаса и дымохода, есть риск получить на участке проблемный и большой объект, который будет функционировать неправильно. Пользоваться таким мангалом будет сложно, да и удовольствия от готовки, с посиделками возле огня, будет мало.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

• топка;
• решетка для барбекю, мангала;
• коптильная камера;
• дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

1. барбекю с верхней коптильней;
2. угловая коптильня;
3. коптильня по типу «русская печь»;
4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить. Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент. Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки. Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи. Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить. Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления. Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть

Важно продумать конструкцию каминной решетки, если она предусмотрена. Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение

Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык

Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю. Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками. Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

• Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
• Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

• Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
• Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
• Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
• Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
• Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
• Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
• Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).

Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Раствор для кладки кирпича

Для прочной и надежной кладки шамотного кирпича лучше всего подойдет раствор на основе песка и глины. Последний компонент необходимо замочить на 2-3 дня. Затем в состав нужно добавить просеянный с помощью сита песок. Следует контролировать степень густоты смеси. Если состав получится слишком плотным, швы будут толстыми и неаккуратными.

Чтобы приготовить цементный раствор для кладки облицовочного кирпича, нужно смешать огнеупорный цемент с просеянным песком в соотношении 1:8. Сухая смесь заливается жидкостью и при постоянном помешивании доводится до нужной консистенции. Полученный раствор можно применять для наружных кладочных работ.

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Материал изготовления мангал-коптильни

Есть два вида материалов, из которых делаются мангал-коптильни — кирпич и металл. Каждый материал имеет свои особенности.

Кирпичный мангал с коптильней

Мангал из кирпича внешне и по конструкции похож на печь и строится по аналогичным правилам:

• кирпичи используются красные или огнеупорные, но не силикатные;
• кладка производится на специальном или глиняном растворе;
• сооружение имеет большой вес, поэтому перед постройкой необходимо заложить фундамент;
• при установке коптильни на улице место постройки необходимо выбирать с учётом розы ветров.

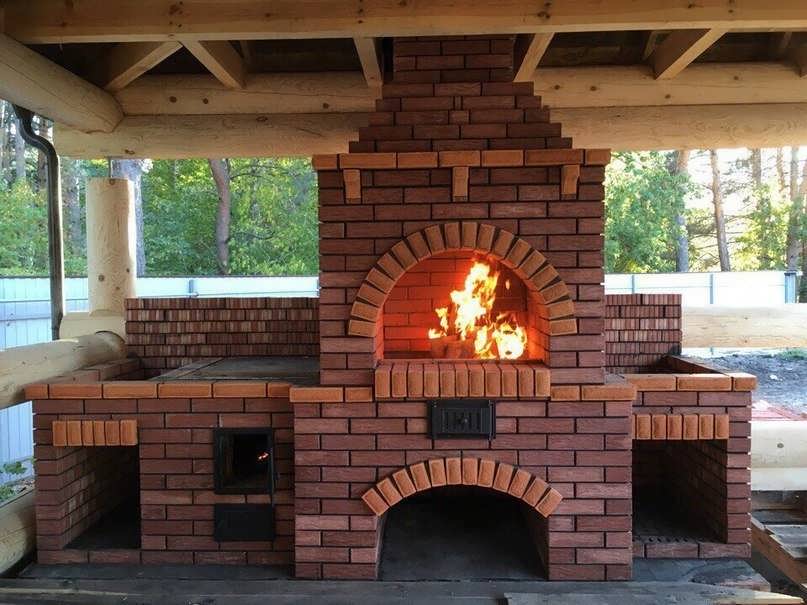

Коптильня из кирпича своими руками горячего копчения

Чертеж кирпичного мангала-коптильни горячего и холодного копчения

Мангал с коптильней из металла

Эти установки меньше по размеру и функциональности, чем кирпичные, но дешевле и их можно переносить с места на место. Такая мангал коптильня оборудуется грилем и коптильной камерой горячего, а в некоторых конструкциях холодного копчения.

Обработка продуктов дымом производится одновременно с приготовлением на жаровне мяса барбекю.

Изготавливаться эти конструкции могут из разных материалов:

• листовая сталь;
• газовые баллоны или огнетушители;
• куски труб большого диаметра, оставшиеся после замены магистральных водопроводов или отопительных сетей.

Основное условие — толщины металла не должна быть меньше 2мм, а для колосниковой решётки выбирается металл толще 5мм.

После работы установку необходимо вымыть и тщательно высушить. Способы очистки можно узнать в статье как отмыть коптильню из нержавейки.

Мангал с коптильней выполнен из прочного металла

Моделирование мангала

Процесс моделирования позволяет наглядно оформить будущее изделие, изобразить конструкцию по деталям, разобраться, как будут соединяться элементы.

При правильно собранном макете получается мини-версия мангала. Сделать ее удобно из пенопласта и других легких материалов.

В зависимости от модели стандартная конструкция может быть дополнена (на выбор):

• каминной кассетой;
• столешницей с мойкой;
• встроенной дровяной печью;
• духовкой (русская печь);
• рабочей поверхностью, которую можно поднимать (откидной столик);
• тандырницей;
• казаном, плитой.

Порядовка печного комплекса

Каждый из перечисленных модулей делается встроенным или по желанию заказчика устанавливается отдельно.

Пошаговая инструкция по строительству

На просторах интернета была найдена интересная нарезка фотографий с пошаговым строительством беседки с коптильней из кирпича в составе печного комплекса.

Я решил представить вам на обозрение данный подход, так как он чуть ли не единственный во всём интернете. Причём показано все довольно наглядно и понятно. К сожалению, чертежей и расход материала я вам привести не смогу. Но зато вы можете посмотреть фото и видео ниже!

Фото

Шаг 1. Заливка массивного монолитного фундамента

Шаг 2. Кладка печи и места для копчения

Шаг 3. Установка трубы

Шаг 4. Ровняем коптильню по уровню

Шаг 5. С другого боку

Шаг 6. Вид спереди

Шаг 7. Закрытие раствором зоны печи

Шаг 8. Сравнение небольшой печи и большой зоны для развешивания пищи

Шаг 9. Вид спереди

Шаг 10. Сборка дымохода

Шаг 11. Пробное копчение

Шаг 12. Сборка каркаса беседки

Шаг 13. Возведение двускатной стропильной системы

Шаг 14. Продолжаем собирать крышу

Шаг 15. Обшивка крыши

Шаг 16. Изготовление участка для дымоотвода

Шаг 17. Кладка кровли

Шаг 18. Уложенная металлочерепица

Шаг 19. Вид по центру

Шаг 20. Вид изнутри

Шаг 21. Проводка освещения

Шаг 22. Готовая коптильня

Шаг 23. Вид сзади

Шаг 24. Закрытие задней стены плотной тканью

Шаг 25. Копчение в процессе

Видео

Видеозапись представлена каналом «DIY Visual». Она набрала уже почти 12 тысяч просмотров (на 2018 год) и несколько восторженных отзывов.

Полагаю, что вам будет интересно перенять чужой опыт строительство подобной установки у себя на дачном участке.

Инструменты

Для создания фундамента, опалубки и кладки потребуется следующий набор:

1. Рулетка (длиной от 3 м), веревочный отвес, куски алюминиевого профиля или ровная прямая доска: измерение и контроль.
2. Электрическая бетономешалка или миксер — для работы с бетоном.
3. Ножовка по металлу или болгарка — резка.
4. Кирка (для подгонки кирпичей), мастерок или кельма, металлическое ведро или иная ёмкость (для цементного раствора) — кладка.
5. Ножовка по дереву, кувалда, молотки (тяжелый и средний), пассатижи, зубило, ломик: ручные инструменты.
6. Штыковая и совковая лопаты – для ландшафта.

Обустройство ландшафта своими руками может отнять много времени и сил. Облегчить предстоящие работы могут наши рекомендации и советы, предлагающие массу интересных идей по оформлению загородной территории. Все рекомендации сопровождаются фото, также в конце предложена подборка готовых решений.
