Печь барбекю своими руками - пошаговая инструкция!

Как выбрать и приготовить место?

Вид и размер фундамента определяются размерами площадки под барбекю, которые, в свою очередь, зависят от величины печи, количества человек, направления ветров и прочих факторов. Если планируется создать беседку, внутри которой будет расположена печь из кирпича, рабочий и обеденный столы, то фундамент соответствует контурам этой беседки с усилением в месте закладки печи. Рассмотрим самый сложный вариант:

Площадка выбирается исходя из требований по удаленности от деревянных построек и преобладающего направления ветра.
Участок планируется, снимается верхний плодородный слой земли.
Производится подсыпка подушки из ПГС.
Подсыпка слоя речного песка.
Сооружение опалубки, внутри которой вяжется арматурный каркас.
Заливка плитного фундамента, выдержка для полного застывания бетона.

Подсыпка требуется для создания водопроницаемого слоя, который будет впитывать дождевую или талую воду. Такой вариант хорош при наличии пучинистых почв, имеющих сезонные подвижки из-за изменения уровня почвенных вод. Плитный фундамент как бы «плавает» на поверхности неустойчивого грунта.

При использовании свайного (свайно-винтового) основания площадка висит над поверхностью земли, что способствует просушке и большей долговечности материала. Сваи обвязываются несущим поясом — ростверком, который служит опорой для бетонной площадки. Отсутствие контакта с почвой, исключающее капиллярный подсос влаги, опора свай на плотные слои грунта делают вариант вполне удачным, тем более что никакого подвала, как правило, не требуется.

Ленточный фундамент — это траншея с размещенной внутри опалубкой и арматурным каркасом, в которую заливается бетон. Траншея должна быть глубже уровня промерзания почвы, иначе ленту может разорвать или переломить при сезонных подвижках. Это условие может оказаться чрезмерно сложным при небольших размерах печи, но для крупных сооружений метод хорош и довольно экономичен.

Окончательный выбор фундамента делается после обследования состояния почвы, принятия решения о величине и конструкции площадки и самой печи и финансовых возможностей.

Печь барбекю из кирпича: определяем месторасположение

Прежде чем приступить к возведению барбекюшницы из кирпича своими руками, необходимо определиться с местом ее локализации. Здесь нужно учесть, что постройка должна быть максимально удалена от участка соседей. Также необходимо, чтобы поблизости не было легковоспламеняющихся конструкций, деревянных построек, посадки деревьев и пр. Целесообразно будет выделить такой участок, который возможно обеспечить водоснабжением, электричеством и на котором в дальнейшем рядом с конструкцией можно построить беседку или зону отдыха.

Барбекю не желательно располагать очень близко к дому, а также рядом с легковоспламеняющимися предметами

Как правило, наличие барбекю предполагает, что возле данного приспособления будет постоянное скопление людей. Если принято решение установить барбекю из кирпича в беседке, специалисты по ландшафтному обустройству рекомендуют не засаживать близлежащую территорию травой или цветами. Лучше засыпать площадку декоративным гравием, камнями или выложить плиткой. В таком случае участок, расположенный возле барбекюшницы, будет иметь более опрятный и аккуратный вид.

Подготовка проекта

Как построить печь барбекю из кирпича своими руками – популярный вопрос среди дачников. Работу необходимо начинать с подготовительной стадии. Для монтажа потребуются такие материалы и инструменты:

бетон;
клинкерный кирпич;
одноцветная высокопрочная, морозостойкая добавка;
рубероид;
необрезная и обрезная доска;
лист металла для сооружения поддона под уголь;
металлическая труба диаметром 15 см;
решетка.

Подготовительная стадия требует составления проекта и необходимых чертежей. Система кладки выбирается для каждого конкретного проекта. Первый этап требует составления проекта финишной конструкции.

Важным критерием служит доступ к воде и защита от ветра. При возведении беседки из горючих материалов необходима их обработка огнеупорными составами либо размещение вдали от открытого огня.

Мастера, которые знают, как построить печь барбекю в беседке, сооружают навес и располагают устройство внутри него. При изготовлении крыши в кладку печи монтируют трубы для создания прочности каркаса кровли. Для подготовки основания необходимо снять верхний слой земли. Далее засыпается слой щебня.

Для сооружения конструкции с большим весом необходим прочный фундамент. При его заливке обязательно соблюсти все требования для исключения трещин и проседания. Фундамент делают из бетона и арматуры. Через 7 дней, когда он наберет прочность, его можно использовать, покрыв рубероидом.

Следующим этапом будет выкладка самой печи.

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

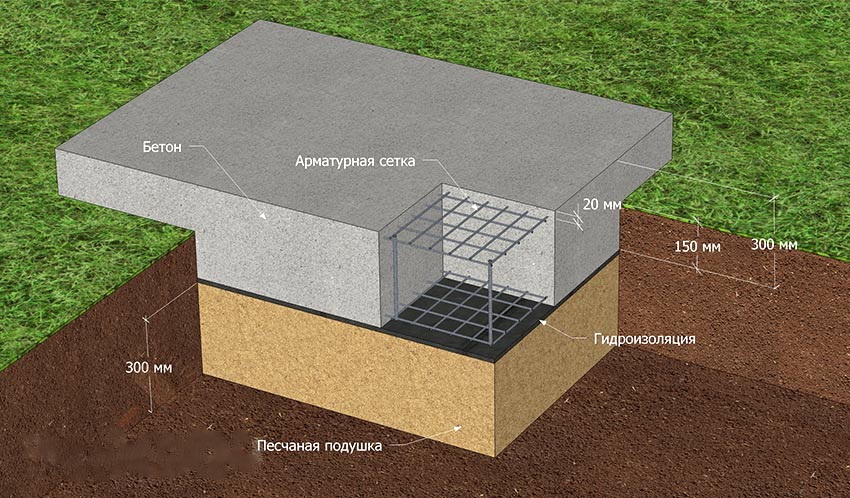

Схема и устройство

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

Цемент;
Крупнозернистый песок;
Доски для сооружения опалубки;
Щебень;
Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

Емкость для приготовления раствора или бетономешалка;
Штыковая и совковая лопаты;
Измерительные инструменты: рулетка, уголок, уровень;
Для изготовления опалубки: молоток, ножовка, гвозди;
Для установки гидроизоляции строительный степлер;
Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод

Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания.
После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него.
После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера.
Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже:
Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния.
Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

Фундамент под печь из натурального камня

Схема фундамента для печи из бетона и бутового камня

Проводится разметка котлована, установочные метки должны отступать от несущих стен на расстояние до 15 см.
Затем на дно котлована высыпается слой щебня толщиной в 15 см и трамбуется вручную или механизированным методом.
По внешнему периметру основания формируется деревянная жесткая опалубка, которая может быть двойной по внутреннему контуру. Но по стоимости такая конструкция получится немного дороже и затратная по времени.
Стенки опалубки изнутри покрывают слоем рубероида для гидроизоляции.
На основание укладывается слой крупных камней, которые нужно залить жидким бетонным раствором. Так возводятся каждые отдельные слои по мере увеличения высоты основания. Каждый слой должен некоторое время сохнуть, чтобы быть достаточно прочным.
Заливку бетоном нужно прекратить, когда высота основания достигнет метки в 10 см от уровня чистого пола. Затем поверхность проверяется строительным уровнем, при необходимости подравнивается жидким бетонным раствором.
Готовую выровненную поверхность нужно покрыть полиэтиленовой пленкой и оставить на несколько дней просыхать.
После демонтажа опалубки между стенками котлована и фундаментом останется небольшой зазор. Его нужно засыпать песком, предварительно покрыв стенки основания гудроном или рубероидом в несколько слоев.

Кладка топки для варочной плиты

В ходе выполнения устройства для сжигания топлива важно грамотно уложить огнеупорный кирпич во внутреннее пространство топливника. Чтобы объем камеры сгорания не уменьшался, шамотный материал рекомендуется укладывать на ребро

Это позволит рационально использовать имеющееся пространство, а также ускорит процесс приготовления пищи.

Дверцы топки и поддувала необходимо устанавливать на крепежную печную ленту, применяя для фиксации болты М8. Далее, над дровницей следует обустроить перекрытие с использованием спаренных стальных уголков 50 мм. Одно изделие крепится к другому с помощью сварки. Общую длину рядов перекрытия нужно подогнать так, чтобы ни один из кирпичей не выступал за плоскость конструкции. При необходимости бруски можно обрезать до требуемой длины болгаркой.

По окончании выполнения перекрытия нужно приступить к угловой кладке основания для плиты для казана и формированию пода мангала. Эта часть выполняется из огнеупорного кирпича. Материал для плиты размещается в специально предназначенные для этой цели пазы. Сначала необходимо сложить бруски насухо, затем отметить место прохождения узкой щели, снять кирпичи, посредством болгарки сделать в отмеченных областях пазы, после чего собрать конструкцию с применением раствора.

При необходимости усадки плиты на предназначенное место следует воспользоваться резиновым молотком

Обратите внимание на то, что конструкция для казана должна быть уложена в предназначенные для нее пазы до того момента, пока раствор не успел схватиться

Плита для варочного отсека устанавливается по такой же технологии, как и для казана.

Как можно заметить, процесс изготовления многофункциональной печи для дачного участка не так сложен, как может показаться на первый взгляд. Выполняя самостоятельное сооружение печи, не стоит забывать о том, что прямой контакт шамотного кирпича и керамического материала недопустим. Между ними обязательно должна присутствовать прокладка из базальтового картона.

Если вы не будете пренебрегать этим советом, долгий срок эксплуатации созданной на дачном участке печи гарантирован.

Виды

Для изготовления мангала можно использовать один из четырёх видов фундамента (кирпичный, монолитный, ленточный, столбчатый). Каждый из упомянутых типов фундамента обладает некоторыми особенностями.

Монолитный фундамент требует большого расхода стройматериалов. Однако он довольно надёжный и крепкий. А также на нём можно будет установить навес (кирпичный, деревянный, металлический) над мангалом.

Столбчатый фундамент не требует большого расхода стройматериала. Его можно установить на холмистой поверхности (на склонах, в низинах).

Ленточный фундамент наиболее распространенный тип. Он крепкий, надёжный, не требует больших затрат строительных материалов (в сравнении с монолитным видом).

Важно. Выбор типа фундамента зависит от нескольких факторов:

места (местности), где будет устанавливаться мангал;
имеющихся средств на изготовление фундамента;
возможности монтажа навеса над мангалом.

Глина или строительные смеси для кладки печей

До последнего времени глина, широко использовалась в строительстве печей, в том числе для барбекю. Она имеет один недостаток. Печи, построенные на глиняном растворе, следует предохранять от попадания влаги. Не подходит глина для связки кирпичей на трубе её заменяют на известковые, цементные. В последние годы более популярны готовые огнеупорные смеси, которые можно приобрести в магазине в сухом виде. Используются после добавления воды.

Тем не менее, глина — дешевый строительный материал, экологически безопасный. Для кладки используем глину бордового или темно-красного цвета. Проверка глиняного раствора на готовность может быть выполнена следующим образом:

комок глины, весом 0,5 кг смешивают с 200 мл воды и разминаем до состояния теста, которое не прилипает к рукам.
делаем небольшой комок и кидаем его на гладкую стену или на пол, если комок растрескался – глина жирная, если рассыпался – тощая (много песка), нормальная глина прилипает к поверхности как пластилин.

Расход глиняного раствора составляет примерно два-три ведра (объемом 25л) на тысячу кирпичей. Для повышения прочности глиняного раствора на ведро глины добавляют половину граненого стакан поваренной соли. В отдельных случаях для повышения прочности барбекю из кирпича своими руками в глиняный раствор добавляют цемент 0,5 кг на ведро глины.

Готовый раствор, пригодный для использования, должен напоминать густую деревенскую сметану. При намазывании на кирпич она хорошо держаться. В процессе работы емкость с глиняным раствором необходимо предохранять от испарения влаги.

В последнее время в строительстве печей широко используют сухие смеси типа Ветонит, однако популярны и другие смеси. Способ приготовления и применения готовых смесей, для кладки барбекю из кирпича своими руками, смотрите в инструкции на упаковке смеси. Не забывайте, имеются составы под разные температуры нагрева стенок печи. Поэтому есть смеси для топок и просто обычные смеси для стенок печи, камина.

Подбираем место для печки с мангалом из кирпича

Решившись на уличный мангал, нужно учесть много деталей. Одной из них является правильный выбор места.

Один из важных моментов – направление дыма. Если он будет постоянно попадать на соседний участок, то там это точно придется не по душе. Для проверки нужно развести костер и проследить направление дыма.

Чтобы кирпичная печь была безопасна, нужно строить ее учитывая:

удаленность от деревьев, других насаждений;
удаленность от строений – дым до них доходить не должен;
удаленность других легковоспламеняющихся объектов;
защита от ветра, дождя – можно предусмотреть навес;
искусственное освещение или возможность его подведения, чтобы не пришлось готовить в темноте.

Можно подумать об обустройстве кирпичной печи у беседки или строительстве такого сооружения в будущем. В теплую погоду можно собираться в ней – хозяину не нужно далеко отходить от готовящейся еды, а на свежем воздухе аппетит только разгуляется.

Не пропустите: Дровница для дачи и бани: виды конструкций, пошаговая инструкция, лучшие примеры на фото

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

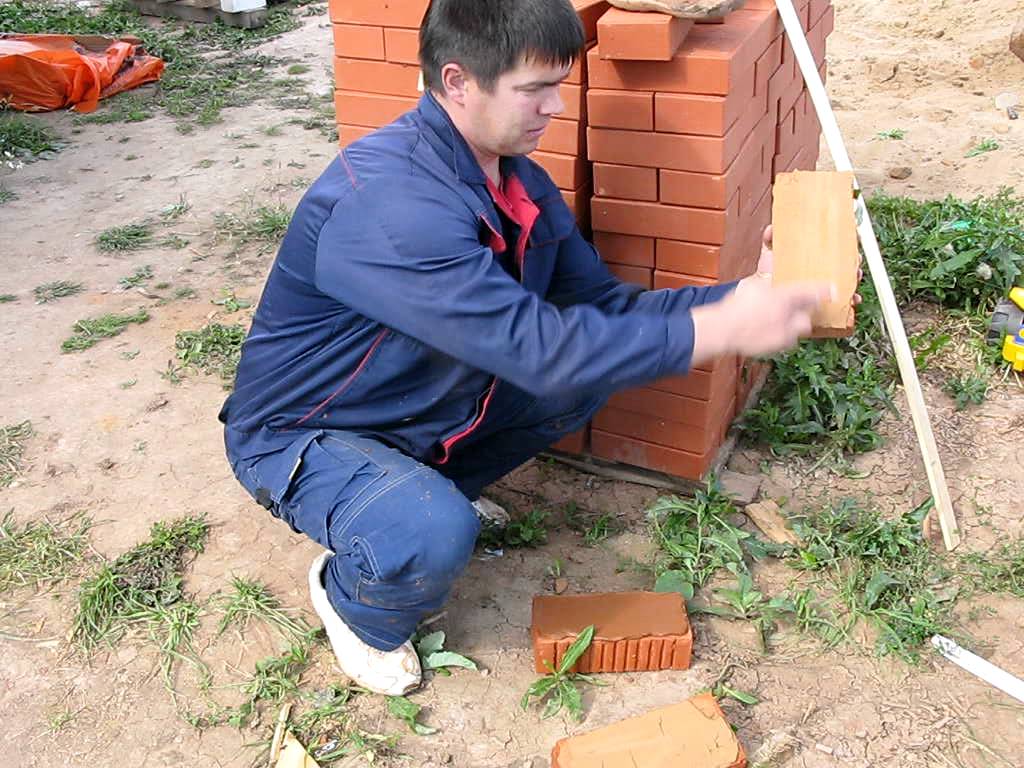

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

https://www.youtube.com/watch?v=Wg7G1eBcvsc

Заключение

В завершение выделим основные моменты, разобранные в статье:

фундамент выполняет несколько функций – гидроизоляционную, теплоизоляционную, защитную;
для стационарного мангала можно изготовить кирпичное, ленточное, столбчатое, монолитное основание;
сооружая кирпичный фундамент, не рекомендуется использовать силикатный кирпич в качестве основного строительного материала;
сооружая армированную сетку внутри опалубки, не рекомендуется соединять металлические прутья при помощи сварки, лучше это сделать, используя проволоку.
