Как класть русскую печь с лежанкой и плитой своими руками: чертежи

Русская печь «Теплушка»

Кладка русской печи, как любое сооружение, использующее открытый огонь, в топочной части делается из огнеупорного кирпича. Такой кирпич производят из шамотной глины, потому в народе его называют «шамотный». Такой же кирпич применяют для кладки каминов. Остальные элементы печи выполняются из керамического кирпича.

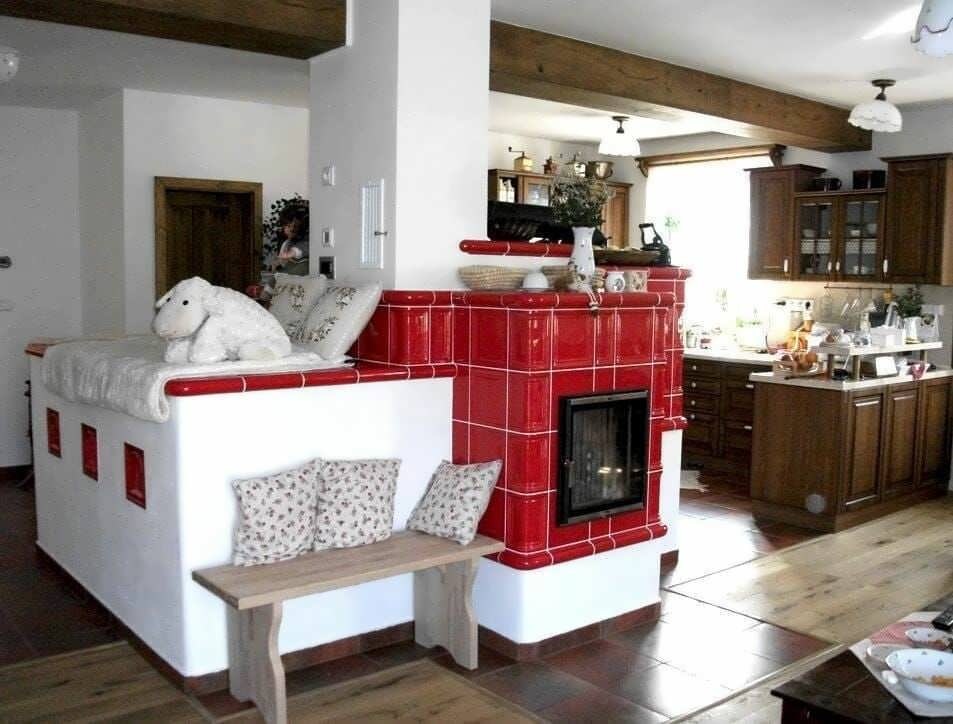

Комбинированная русская печь теплушка

Как в любая печь, русская печка содержит металлические (чугунные) элементы – заслонки, дверцы. Ими следует запастись заранее. Для строительства понадобятся:

1. Дверцы: поддувальная 250х140 мм – 2 шт.; прочистная 130х140 мм – 2 шт.; топочная 250х205 мм – 1 шт.
2. Колосниковая решетка 380х250 мм.
3. Три задвижки: 260х260;мм 180х140 мм; 140х140 мм.
4. Вьюшка, имеющая диаметр 230 мм.
5. Заслонка варочной камеры (горнила) 450х380 мм.
6. Водогрейная коробка 500х120х280 мм.
7. Двухкомфорочная чугунная плита 400х700 мм.
8. Стальные полосы 1000х50х2 мм и 1450х25х2 мм.

Фундамент

У печки внушительные размеры, весит она много, потому нуждается в надежной опоре.

Алгоритм работ таков:

1. Подготовьте котлован. Габариты рассчитывайте по печному основанию. С каждой стороны нужен запас в 15 см. Заглубляйтесь на 50-70 см.
2. Насыпьте песок, полейте водой, утрамбуйте, чтобы толщина гидроизоляции стала 15-20 см. Насыпьте еще песка, пролейте водой и выровняйте.
3. Выложите рубероид в 2 слоя.
4. Установите опалубку, застелите ее пленкой.
5. Смешайте цемент, песок и щебень 1:3:5. Используйте воду, чтобы получить полужидкую смесь.
6. Залейте в опалубку смешанный с гравием цемент, высота 20 см. несколько раз проткните этот слой, чтобы вышел воздух, утрамбуйте.
7. Пока раствор не застыл, установите арматуру. Высота над бетоном 5-7 см.
8. Залейте еще слой на 10-15 см, когда схватится, уложите арматурную сетку.
9. Заполните всю опалубку раствором, разровняйте.
10. Настелите рубероид в 1 слой.

Если планируется маленькая печь, то допускается основание-опечье. Устанавливают его на балки перекрытия пола. Такое основание представляет собой сруб из бруса или бревна в 2 венца. Для усиления балок и устойчивости печи в центр забивают промежуточные сваи. В свободное место насыпают бут, сверху пропитанный в жидкой глине войлок. Такая основа выдерживает сооружение до 700 кг. Если вес больше, то нужен плитный фундамент.

Выбираем место в доме для русской печки

Важно определиться с подходящим местом. Обычно печное отопление продумывают еще до строительства дома, потому все предусматривают заранее

Если здание кирпичное, каменное или шлакоблочное, то очаг может возводиться в любом месте, даже в углу.

Если же дом деревянный, то между его стенками и печкой должно оставаться минимум 1,2 м. Чтобы снизить пожароопасность, используют асбестовые плиты.

В деревянном доме очаг может возводиться в углу при следующих условиях:

• окно шестка направлено в центр помещения;
• между сооружением и стенами из дерева делают засыпную термоизоляцию – обожженная глина и вермикулит, высота кладки, толщина от 15 см.

Если возводится очаг рядом со стенами домами, то важно оставлять воздушный промежуток минимум в 5-10 см. Это надо для циркуляции воздуха и равномерного охлаждения печного корпуса

Источник тепла часто размещают между комнатами. Если стена деревянная, то проем в ней надо обложить кирпичом. Толщина минимум 20 см. Дополнительно стоит сделать асбестовую прокладку.

Чтобы понять, как лучше разместить конструкцию, можно сделать макет из коробок своими руками. Это позволяет наглядно увидеть удобство сооружения в разных местах.

Инструкция по возведению русской печи

Возвести агрегат можно используя уже разработанную схему. Схемы кладки представлены ниже: Самая простая схема кладки русской печи должна выполняться с соблюдением всех технологических требований

Подробная схема кладки русской печи поможет лучше понять суть процесса

Обобщая все схемы, получим примерно такую последовательность работ:

на основание укладывают 2 кирпичных слоя, укрепляют их изоляцией

Длина ряда соответствует выбранной длине отопителя; между первым и вторым слоем делают перевязку из ¾ кирпича; важно, чтобы материал располагался ровно, проверяйте слой с помощью уровня; во втором ряду оставляют место для подпечья; слои 3 и 4 выполняют с перевязкой по углам, как и слои 1 и 2; слой 5 начинает свод подпечья; 6,7-й слои выкладывают цельным стройматериалом; стенки кладут в один ряд.. Важно: печники часто заполняют место под сводом песком или стеклом. Так русская печь выделяет еще больше тепла

Так русская печь выделяет еще больше тепла

Важно: печники часто заполняют место под сводом песком или стеклом. Так русская печь выделяет еще больше тепла

• ряд 11 – это покрытие для подшестка;
• в 12-м слое выкладывают под;
• затем мастерят горнило с 13-го по 15-й ряд;
• 16-й ряд – это свод горнила.

Важно: между стенами и сводом сыплют песок – так отопитель дольше сохраняет тепловую энергию

• окно шестка делается похожим на арку;
• далее идет ровная кладка, делается перевязка по углам;
• ряд 23 должен предусматривать пространство для накопления сажи;
• ряд 24 предусматривает наличие проема для вьюшки, здесь обязательна дверца;
• до конца выполняется прямая кладка.

Строят агрегат с помощью деревянной опалубки, чтобы кирпичи не «разбегались»

Она есть не на каждой схеме, но предусмотреть ее важно, чтобы кладка была красивой и ровной. Опалубку убирают через неделю после окончания строительства.

Печь должна быть снабжена ходом для дыма

Сечение – 26 × 26 сантиметров. Дымоход необходимо утеплить. Прочитать об этом можно здесь

Печь должна быть снабжена ходом для дыма. Сечение – 26 × 26 сантиметров. Дымоход необходимо утеплить. Прочитать об этом можно здесь.

Конечный этап строительства – облицовка отопителя, чтобы он имел привлекательный внешний вид. Отделку можно выполнить следующими способами:

• оштукатуривание;
• затирка глиняным раствором;
• укладка декоративного или натурального камня;
• облицовка керамическими плитками;
• художественная роспись термостойкими красками.

После завершения строительства по схеме отопитель нужно просушить. Его разжигают мелкими щепками и стружкой. Просушка длится от 1 до 3 дней.

Как самостоятельно смешать глиняный раствор

Русская печь своими руками – это красивая аккуратная кладка, которой предшествует труд по замесу раствора. Сооружение русской печи требует примерно 3,5 м3 раствора. Следует заранее подготовить необходимое количество ингредиентов в соответствии с пропорциями их содержания в смеси. Воды понадобится примерно ¼ от объема глины. Например, на 1.1 м3 глины и 2.3 песка нужно 0,27 куба воды.

Тарой для раствора может служить железная бочка или деревянный ящик, обитый жестью. Глину необходимо предварительно замочить в воде на двое суток. После этого можно добавить песок и начать смешивание раствора. Можно это сделать без механического оборудования, перемешивая глину ногами. Для этого понадобятся высокие резиновые сапоги. Мешать смесь следует до тех пор, пока она не станет однородной.

Важно: удалите все камешки и крупные комки из смеси. Ширина швов кладки обычного кирпича 5 мм, шамотного – 3 мм. Крупные включения будут мешать работе

Крупные включения будут мешать работе.

Технология строительства

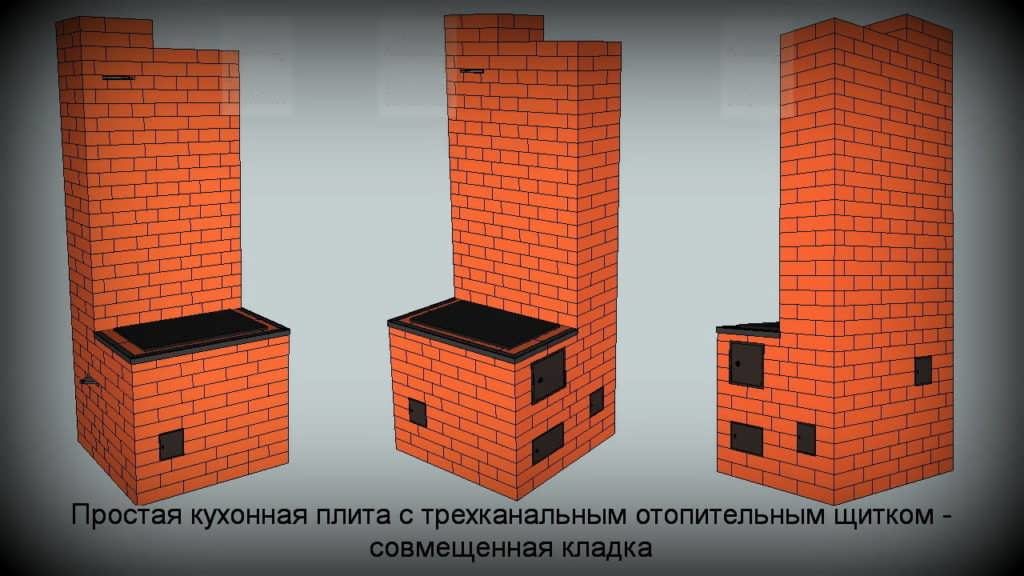

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ

Размеры

Принимаем за основу габариты нашей печки:

1. ширина – 890 мм;
2. глубина – 1400 мм;
3. высота – 2250 мм.

Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.

Материалы и инструменты

Для работы приготовим:

• кирочка и молоток;
• мастерок;
• корыто для замачивания глины и приготовления раствора;
• стальной угольник для выведения углов печи;
• отвес, уровень;
• мерительный инструмент;
• крупный напильник для зачистки кромок;
• до 1300 керамических кирпичей;
• 2000 кг песка;
• 2500 кг глины;
• воздушную задвижку, 4 дверки

Подготовив инструмент и материалы, переходим к производству основных работ.

Описание кладки

Фото порядовки печи «Экономка»:

Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.

№ ряда Описание работ 1,2

1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.

От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.

3 Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.

4 Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека. 5 Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме. 6 Устанавливаем колосник

Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор

7-10 Кладку ведем согласно схеме

На кирпичах 10 рядка выбираем пазы для установки варочной панели. 11-14 На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке. 15 Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции. 16 Продолжаем устанавливать стяжки, формируем устье печи. 17 Делаем переходной канал между топочными отсеками для прохода разогретых газов.

Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.

Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен. Внутренние трубы, выполненные из нержавейки, гладкие

Слой сажи не сможет оседать на них

Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.

Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.

Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».

Разновидности вариантов

За время существования русской печи появилось достаточно много вариантов ее устройства, которые отличаются друг от друга некоторыми особенностями конструкции. Первый наиболее очевидный элемент конструкции, который бросается сразу же в глаза, это вид лежанки — они бывают разных размеров или форм:

• с поперечными лежанками, расположенными за устьем с трубой. Это типичный вариант, в котором предусмотрены сразу две лежанки;
• с продольным типом лежанки, когда она располагается за топкой. Так лежанка становится шире, а также появляется дополнительное место для хранения различного инвентаря.

Очевидными различиями могут стать разные варианты устройства притопка:

• классический притопок расположен с одной стороны;
• притопок с камином позволяет совмещать печь с камином, при этом камин можно выводить в другую комнату.

Материалы

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

Разновидности русских печей

Маленькая русская печь При подборе проекта обращают внимание на классификацию обогревательных устройств. Печи различаются по нескольким параметрам:

Печи различаются по нескольким параметрам:

1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

Какие нужны инструменты?

Чтобы возвести источник тепла в домашних условиях, надо подготовить базовый набор инструментов:

• молоток-кирка;
• мастерок;
• правило;
• болгарка, отрезные круги по камню, металлу;
• измерительные приборы – строительный уровень, линейка, угольник, отвес;
• столярный инструмент, чтобы собрать опалубку фундамента;
• деревянная порядовка;
• несколько емкостей и приспособления для замешивания раствора, перебивки глины.

Для строительства понадобится кирпич, песчано-глиняная смесь для раствора. Количество материала ориентировать на масштабы работ. Понадобится и печная фурнитура – поддувальная, топочные и прочистные дверцы, колосниковые решетки, дымовая задвижка, варочная панель.

Нюансы просушки выложенной печки

Выложенная печь должна хорошо просушиться.

Нюансов несколько:

сушка нужна еще до строительства дымохода;
сразу полноценно топить печку нельзя – есть риск потери герметичности, появления разводов;
минимум 10 дней сушка должна быть естественной, с открытыми дверцами и задвижками;
первые разы топить надо осторожно – дров использовать немного, дымовые задвижки открывать, а топки закрывать;
1-1,5 недели печь протапливают каждый день, начиная с 3-4 кг дров и увеличивая их количество ежедневно на 1-1,5 кг;
полноценная топка разрешается, когда через 2 часа с начала топки на металлических элементах конденсата нет совсем.

Мнение эксперта

Игорь Лебедев

Задать вопрос

Совет! Если просушка была длительной, но трещины появились, то надо не трогать их весь отопительный сезон. Они могут расшириться, потому с ремонтом надо подождать.

Элементы конструкции

Элементы конструкции русской печи Чтобы понять чертежи, пояснения к ним и разобраться с порядовкой, следует изучить термины, применяемые специалистами-печниками.

• Топливник или горнило — часть сооружения в котором происходит сжигание топлива и в некоторых случаях приготовление пищи методом запекания или томления.
• Свод – массивный элемент ограничивающая верх горнила. Кладка проводится без пустот. Благодаря большой массе камня, свод накапливает тепло при топке и долго греет комнату в период между закладкой дров.
• Под (лещадь) — низ топливника, необходимый для придания конструкции прочности.
• Щека (очёлок) — фасад печи, объединяющий под, горнило и свод.
• Устье – отверстие горнила, через которое закладывают топливо и загружают посуду.
• Шесток – горизонтальная поверхность, обеспечивающая удобство работы с посудой. На площадку ставят утварь перед помещением её в горнило и после извлечения.
• Подшесток служит для хранения посуды, топлива других принадлежностей. Элемент находится под шестком и не нагревается.
• Подпечье — пространство под подом, в котором хранят запас дров.
• Хайло — устройство, соединяющее горнило и дымовую трубу.
• Печурки — ниши, увеличивающие площадь стенок и улучшающие теплообмен. Выемки используются для сушки трав и мелких предметов.
• Порожек (зуб, газовый порог) — дугообразное перекрытие свода для удержания горячих дымовых газов и увеличения площади отдачи тепла, за счёт чего повышается КПД. Иногда элемент называют перетрубьем или щитком.
• Перекрыша — часть печи, на которую устанавливают лежанку.
• Подовая — пустотелое пространство для увеличения времени сгорания дымовых газов.
• Подтопок — небольшая печь, расположенная под шестком или сбоку от него.

Видео об приготовлении раствора для кладки печи

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

• кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
• кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
• кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.
