Как сделать печную трубу (дымоход) из кирпича своими руками?

Раствор для кладки

В его составе присутствует глина, песок, вода и цемент. Жидкость берется в чистом виде, без различных включений, то есть ее нельзя брать с водоемов и искусственных прудов. Используемая глина также должна быть максимально чистой, без посторонних включений.

Различия растворов в зависимости от участка кладки

Для каждой части дымохода желательно использовать определенную цементную смесь:

• труба под кровлей возводится с цементно-известковым или известковым раствора;
• для части дымохода выше кровли применяется цементно-песчаный состав.

Если делается кирпичный дымоход для металлической печи своими руками, то стоит знать, что толщина слоя раствора будет зависеть от фракции песка, чем он мельче, тем аккуратнее будут швы.

Изготовление смеси

Смесь готовится из просеянного речного песка и чистой глины, добытой с глубин земли не менее 1,5 метра. Ее также нужно просеять, при этом ячейки сита не должны превышать 5 мм. Перед замесом глину нужно замочить в воде и выдержать 48 часов.

После такой подготовки глина смешивается с песком в пропорции 2 к 1, а затем все это заливают водой, выдерживая соотношение 1 к 4. Чтобы замес настоялся его нужно оставить на 12 часов, а затем перемещать до получения однородной смеси.

Цементно-известковый состав готовится практически также, только в него добавляется еще и известь, которую просеивают через сито с ячейками 3 мм.

Как построить дымоход — планирование

Изучая, как построить дымоход, вы должны сначала понять назначение дымовой трубы.

Дымоход — это отверстие, через которое проходит дым.

Дымоходы для каменных дымоходов обычно прямоугольные или квадратные, в то время как металлические дымоходы обычно круглые.

При соблюдении определенных условий для отвода побочных продуктов можно использовать несколько дымоходов:

• Соединяющие дымоходы отводят только аналогичные побочные продукты. Например, вы можете иметь несколько дымоходов для газовых приборов, но вы не можете иметь несколько дымоходов, если вы отводите горящую древесину через один и газ через другой.
• Наклон дымохода не должен отклоняться от вертикали более чем на 30 градусов.
• Форма и размер дымохода не могут изменяться в пределах 6 дюймов от любых точек, где дымоход будет проходить через полы, крыши или потолки, которые являются горючими.

Комбинированные дымоходы должны иметь главный выпускной дымоход соответствующего размера для достижения максимального объема потока от соединяющихся меньших дымоходов. Например, кладочный дымоход, вентилирующий только камин, должен иметь размеры 13 x 13 дюймов.

В то время как дымоход, вентилирующий печь и центральный обогреватель, должен быть 7,5 х 7,5 дюймов или 8,5 х 8,5 дюймов. Металлические дымоходы должны иметь диаметр 6-7 дюймов для вентиляции печей и систем центрального отопления или 8 дюймов для вентиляции систем центрального отопления, каминов и печей.

Конструкция дымохода из кирпича

Дымоход в любом доме состоит из нескольких частей, каждая из них имеет свое предназначение.

Типичный и часто применяемый дымоход складывается из следующих сегментов:

• Шейка, идущая от поверхности печи до разделки (распушки). На ней устанавливается задвижка, с помощью которой регулируется скорость горения топлива и сила тяги.
• Распушка. Она выполняется перед каждым сегментом перекрытия, защищает от воздействия высокой температуры. Ее стенки делаются более толстыми, чем в других частях дымохода, они должны быть не менее 40 см.
• Стояк. Эта часть трубы соединяет чердак и кровлю.
• Выдра. В ее обязанности входит защита дымохода от попадания воды, снега и пыли в стояк трубы. Сектор трубы располагается на крыше, отличается толстыми стенками, которые берегут обрешетку кровли от воздействия горючих материалов.
• Шейка трубы. Она начинается над выдрой, ее кладут аналогично стояку.
• Оголовок трубы – представляет собой расширение над шейкой. Над ним устанавливается колпак или зонтик, защищающий дымоходный канал от осадков.

Элементы кирпичной трубы (дымохода)

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» – ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые

Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент

При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.
3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.
5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.

Свойства дымохода из кирпича

Основным назначением дымохода является максимально полное удаление отработанных газов и создание хорошей тяги, без которой невозможно поддержание эффективного процесса горения. Конструкция из кирпича обладает положительными свойствами и не свободна от недостатков.

К плюсам такой разновидности изделия относится его более низкая стоимость по отношению к дымоходам, изготовленным из сэндвич-труб. Средний срок службы тоже значительно выше и составляет около тридцати пяти лет, зачастую превышая это значение.

Помимо этого, труба из кирпича придает архитектурному облику дома законченный вид, идеально сочетаясь визуально со многими видами кровельных покрытий, в частности, с черепицей. Поэтому традиционное решение в виде кирпичной трубы пользуется популярностью и в настоящее время.

К недостаткам такого дымохода относится его большой вес, требующий создания надежного основания, продолжительность и сложность его возведения. При строительстве надо тщательно соблюдать все технологические нормы, отступление от них грозит очень неприятными последствиями.

Для доставки элементов конструкции требуется специальный транспорт, который придется заказывать и оплачивать. Помимо этого, прямоугольная форма внутреннего сечения не является идеальной для удаления истекающих газов, они завихряются в углах и ухудшают естественную тягу. В любом случае, через некоторое время может возникнуть необходимость в прочистке дымохода.

Конструктив кирпичного дымохода

Прежде чем решать, какой кирпич использовать для дымохода, рассчитывать его количество или вникать в процесс кладки, необходимо точно знать, а что, собственно, вы собираетесь строить?

Ведь трубы — в том числе и кирпичные, могут иметь разный конструктив. Это зависит от разновидности печи, местоположения дымоотвода и количества подсоединённых к нему приборов.

Существует три варианта, и наша таблица поможет вам с ними ознакомиться:

Насадная труба компактна, и, по сути, является продолжением отопительной конструкции. Поэтому обычно схемы дымоходов кирпичных печей включают в себя порядовку выкладки самой печи вместе с начальным участком трубы.

На заметку: Дымоотвод возводят от последнего ряда перекрытия печки до отверстия в перекрытии помещения, пропускают через чердак и кровлю – и поднимают над нею.

Чтобы не выкладывать для каждого из них отдельный дымоотвод, проектируют один с несколькими каналами. Естественно, при этом сечение кирпичной дымовой трубы увеличивается — оно должно быть точно рассчитано, чтобы обеспечить нормальную тягу.

Примечание: Сами печи при этом могут быть и вовсе не кирпичными, а металлическими.

Как правило, данный тип трубы – во всяком случае, встроенный, проектируется и возводится вместе с ограждающими конструкциями. Пристроить такой дымоход можно и к уже эксплуатируемому зданию.

Примечание: Необходимо помнить, что наружная труба нуждается в теплоизоляции – во избежание образования конденсата на стенках, и снижения по этой причине эффективности работы самой печи.

Выбор строительного материала

Характеристики кирпича.

Печь может работать на разном топливе. Если она рассчитана на дрова, дымоход нужно делать кирпичный. Это обусловлено тем, что во время сгорания древесина выделяет газ, температура которого при выходе превышает 700°С. Именно по этой причине большинство дымоходов на крыше частных домов именно из кирпича.

Кроме того, такой вариант дымовой трубы может быть соединен с топкой на любой высоте, а в процессе кладки допускается отклонение от вертикали, если надо обогнуть какое-либо препятствие. Сооружать трубу для отвода дыма можно непосредственно на перекрытии над печкой или камином.

Существуют строительные нормы и правила, согласно которым возведение отводной трубы должно осуществляться из красного кирпича обычного обжига. Оштукатуривать внутреннюю поверхность трубы категорически запрещается, так как штукатурка может со временем отслоиться, отвалившиеся куски закроют проем и станут причиной несчастного случая.

Определяемся с размерами и формой конструкции

Правильно рассчитанный размер дымохода имеет прямое отношение к созданию качественной тяги, процесс сгорания топлива в этом случае происходит с высокой продуктивностью. Считается, что для эффективной работы минимальная высота вытяжной трубы должна составлять приблизительно пять метров. Пожарную безопасность сооружения обеспечивает толщина ее стенок.

Промежуток между дымоходом и стеной составляет порядка сорока сантиметров, при проходе сквозь перекрытие выполняются специальные расширения толщины стенок. Размеры и форма дымохода рассчитываются в зависимости от конструктивных особенностей здания и кровли, величины обогреваемых помещений и так далее. Дымоход должен находиться в соответствии с общим архитектурным обликом, так, в маленьком дачном домике неуместна большая труба.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

• Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
• Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
• Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы	Минусы
Высокий КПД — от 50 до 70%.	Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.	Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.	После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.	Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.	Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Изготовление в кровле отверстия для трубы

Очень важно точно рассчитать в кровле размер отверстия для трубы. В противном случае, сложив печь, вам придется прибегнуть еще и к услугам жестянщика

Куда проще позаботиться об этом заранее. Когда труба будет сложена до уровня кровли, необходимо с помощью отвеса Л, молотка и гвоздя перенести размеры трубы по углам на кровлю. Делать это надо из чердачного помещения (пробить гвоздем четыре отверстия в кровле по разметке). Соединив карандашом на верхней части кровли четыре отверстия, получим прямоугольник Б, представляющий собой проекцию горизонтального сечения трубы на плоскость кровли. Далее необходимо отступить от каждой стороны прямоугольника на 7-10 см и построить внутри него еще один — меньший прямоугольник В. Если в месте выхода трубы попадаются швы в кровельном железе Г, то их можно прибить (повалить) к крыше.

Изготовление отверстия для трубы в кровле

Углы Д двух получившихся прямоугольников нужно соединить, вырезать меньший прямоугольник В и разрезать кровлю по линии соединения углов. Полученные четыре полосы Е нужно отогнуть по прислоненному бруску (доске) так, чтобы они немного не доходили до вертикального положения. Тогда железо будет более плотно прижато к стенке трубы. Оставшиеся незащищенными треугольные пустоты между бортиками (отогнутыми полосами Е) в углах трубы заделывают изнутри цементным раствором, прижимая к ним кирпич, и снаружи, выше железных бортиков штукатурят.

Изоляция распушки

Стенка распушки, как уже было сказано выше, укладывается с расширением периметра. Однако, кроме расширения, этот участок дымоходной конструкции нужно снабжать теплоизоляцией. Изоляция выполняется на всём периметре трубы в месте, где дымоход проходит через потолочное перекрытие.

Как правило, в состав теплоизоляционного материала входит асбест, но существуют и другие варианты:

• войлок, предварительно пропитанный глиняным раствором.
• металлический короб, который по периметру изолирует трубу. Внутрь короба обычно засыпают керамзит или песок.

В некоторых случаях разрешается изолировать кирпичную трубу минеральной ватой. Изоляция такой ватой должна обладать толщиной не менее 10 см.

Видео описание

Пример вертикальной печки с закрытой изолированной каменкой показан в видео: Над каменкой отгораживают ещё одной горизонтальной проставкой отсек для воды, оснащают его краном. Так как в трубе «черняшке» вода быстро становится рыжей от ржавчины, его часто заменяют баком из нержавейки.

Без специальных электродов и навыков такой работы качественно сварить черный металл с нержавейкой сложно. Лучше купить готовый бак с уже установленным в него участком дымовой трубы и поставить его на каменку.

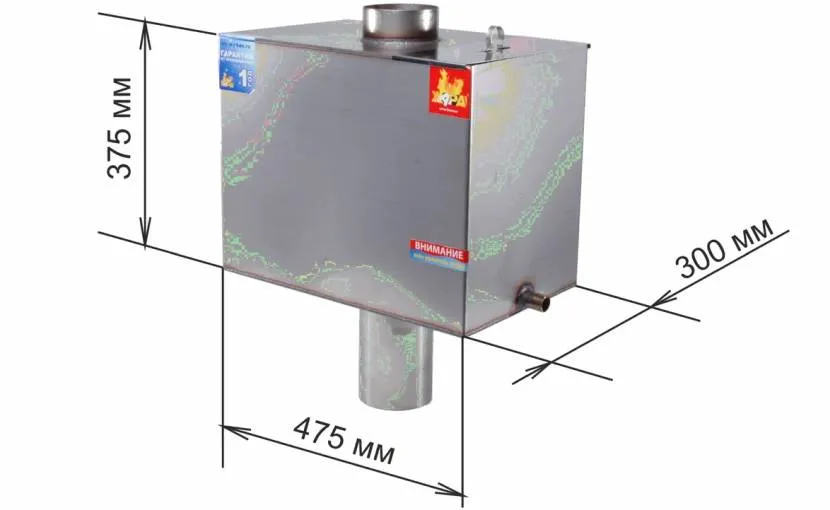

Бак для установки на печь Источник prom.st

Если позволяет место, водяной бак можно установить и отдельно, соединив его с топкой отрезком трубы. Одним концом она приваривается к стенке топки, а второй открытый заводится в бак, в нижнюю часть боковой стенки.

Виды кирпичных труб для дымоходов

Выбор типа кирпичной трубы зависит от печи, которая используется в конкретном случае. Кирпичная труба может быть двух видов:

• коренная;
• насадная.

Кирпичная труба имеет эстетичный внешний вид и не требуют больших затрат на установку

Насадные конструкции являются продолжением печи, а коренные устанавливаются неподалёку и имеют автономный характер. Соединение коренной конструкции с печью происходит с использованием специального патрубка.

Кирпичная коренная труба для дымохода идеально сочетается с чугунными приспособлениями в отопительных конструкциях. Кроме этого, с одним дымоходом коренного типа могут стыковаться несколько печей. В таком случае необходимо правильно подобрать диаметр трубы, чтобы она справлялась с нагрузкой по выводу продуктов сгорания.

Насадная труба дымохода является непосредственным продолжением печи и выводится на крышу. Такой тип трубы может выполнять вывод  дыма только от одной печи.

Преимущества и недостатки сэндвич-дымоходов

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона

Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала

Варианты возможного расположения печи в доме

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

Выбор материала для трубы

Печная труба подвергается воздействию высоких температур только в 1/3 своей длины, непосредственно контактирующей с печью. Выше печные газы охлаждаются и уже не оказывают разрушительного действия на материал трубы.

Поэтому, учитывая энергопроизводительность печи (в кВт) можно подобрать соответствующий материал.

Если в качестве канала дымоотведения используется обожженная керамическая труба – проблем не возникает. Глиняная керамика выдерживает нагрев до 1000°С без ущерба для её эксплуатационных качеств.

Но, если труба строится из кирпича, то необходимо в первых 5–6 рядах кладки использовать жаропрочный кирпич. Необязательно шамотный, который имеет отличный от керамического кирпича коэффициент расширения, но обязательно качественный. Без пережига и недожига, снижающих прочность при нагреве.

Потребуется два вида кладочного раствора:

• Для кладки 1/3 – печной глиняный раствор (так как тело трубы подвергается воздействию раскаленных печных газов).
• Остальные 2/3 можно вести используя раствор, состоящий из глины и цемента (извести) в пропорции 1/1.

Выступающую над кровлей часть трубы кладут на цементном растворе, поскольку она подвергается воздействию атмосферных осадком и глина быстро разрушится и выветрится.

Виды гильз для дымоходов

В большинстве случаев применяются круглые трубы. Они отличаются по размеру, виду материала. Возможные варианты конструкции будущей загильзовки дымохода:

• полимерные вкладыши;
• стальные изделия;
• гофрированные трубы;
• асбестоцементные;
• керамические.

Первая из разновидностей характеризуется пластичностью, данное свойство проявляется сильнее при нагреве. В качестве дымоходных коммуникаций такие трубы используются только с армировкой в виде стекловолоконного слоя. Благодаря пластичности происходит заполнение всех мелких неровностей на внутренней поверхности кирпичной конструкции. Толщина полимерных вкладышей составляет 2 мм.

К недостаткам относят температурные ограничения. Так, не рекомендуется воздействовать на гильзы из полимерного материала газообразными веществами, температура которых превышает +250°С. Значит, предпочтительно устанавливать их на объектах, где функционирует система отопления на газу или жидком топливе.

Стальные изделия используются в большинстве случаев. Их популярность обусловлена простотой монтажа, приемлемой стоимостью. Для установки таких гильз не требуется разбирать дымоход. Преимуществом стальных изделий является прочность, устойчивость к воздействию негативных внешних факторов и высоких температур. Кроме того, для монтажа не требуется опыт, работу можно выполнить самостоятельно.

Стальные изделия могут устанавливаться в дымоходы, которые отводят продукты горения топлива всех типов. Часто гильзы данной группы применяются для реконструкции дымоотводящей системы. Они устанавливаются в каминах, печах. Недостатком такого метода является сложность загильзовки участков дымохода нестандартной конфигурации. Стальные трубы не отличаются гибкостью, поэтому в случае возникновения такой необходимости формируют участок дымохода нужной длины с требуемым количеством колен.

Гофрированные трубы изготавливают из нержавеющей стали. Они удобны в монтаже, могут использоваться на участках сложной конфигурации. Однако гофрированные коммуникации не выдерживают высокую температуру. Это обусловлено тем, что их стенки слишком тонкие. Под воздействием предельных температур они могут прогореть. Например, в бане такие трубы не устанавливают.

Асбестоцементные коммуникации неудобны при монтаже, достаточно хрупкие. Однако они предлагаются по приемлемой цене. Такие изделия нельзя использовать на объектах, где температура достигает +300°С. Из-за шероховатости внутренних стенок асбестоцементные каналы придется часто очищать.

Керамические трубы отличаются продолжительной эксплуатацией, надежностью. Они характеризуются гладкими внутренними поверхностями, что не позволяет саже задерживаться на стенках. Трубы данного вида предлагаются по высокой цене, характеризуются большим весом. Иногда требуется выполнить частичный демонтаж конструкции, что позволит установить такие гильзы.
