Печи для палаток своими руками: два варианта изготовления

Конструкция печки на дровах

Зима и кемпинг у большинства туристов ассоциируются с замёрзшими ногами и необходимостью согреться в палатке в ночное время. Печь всегда обеспечит обитателей палатки потоком тёплого воздуха. В результате вы спокойно уснёте и проснётесь в тепле.

Если нужно ещё и приготовить еду, то иногда устанавливают 2 печи, чтобы быстрее решить обе задачи:

• одну в палатке для обогрева;
• вторую на улице для приготовления питания.

Металлические модели обычно изготавливают из стали. Они дольше удерживает тепло, обеспечивают более равномерный нагрев. Чем толще стальной лист, тем лучше он противостоит деформации и тем дольше остывает, что хорошо в ночное время, когда печь выключена. Герметичные стальные дверцы останутся такими в течение всего периода эксплуатации и не пропустят дым и продукты горения в палатку.

Знаете ли вы?Типовой вес стальной печи вместе с палаткой является полной нагрузкой для квадроцикла или вьючной лошади.

Технически сама печь состоит из:

• камеры, в которой происходит горение;
• полостей и каналов, по которым движется воздух;
• дымохода, через который выводятся продукты горения.

Печь также оснащают входом для холодного воздуха и заслонкой на дымоходе. Всё это помогает контролировать поток воздуха, усиливая или уменьшая его. Желательно, чтобы у изделия отсоединялись ножки и труба. При транспортировке их складывают внутрь, а на стоянке монтируют на место.

В некоторых магазинных моделях ножки регулирующиеся и это полезно, если палатку придётся ставить на неровном участке.В конструкции желательно предусмотреть ровную верхнюю поверхность для нагрева воды и приготовления пищи.

Важно!Устанавливают печь на жароизолирующий лист для того, чтобы в случае попадания угля из топки на пол, не создать пожароопасную ситуацию. Также будет удобно, если печь укомплектована ручками для перемещения

Газовая печь для дачи с баллоном

Она завоевала огромную славу среди потребителей.

Причины: экономичное и доступное топливо, таким моделям не требуется повышенное внимание во время эксплуатации, они практически не создают отходов, что существенно сокращает периодичность чистки дымоходных каналов. Можно устраивать одну чистку за несколько лет

Устанавливать такую модель нужно осторожно, соблюдая критерии безопасности. Необходимо своевременно пополнять баллон, если ваша дача не газифицирована.. Эксплуатируйте такую печь в соответствии с рекомендациями

И тогда она может прослужить до 50 лет. Также не забывайте её своевременно ремонтировать и устраивать профилактические осмотры

Эксплуатируйте такую печь в соответствии с рекомендациями. И тогда она может прослужить до 50 лет. Также не забывайте её своевременно ремонтировать и устраивать профилактические осмотры.

При соблюдении этих правил, ваша дача будет обеспечена надёжным источником тепла.

При выборе печи нужно ориентироваться на жилое пространство. На каждые 10 м² специалисты рекомендуют использовать 1 кВт. С подключение оборудования проблем быть не должно, так как печки такого типа всегда оснащены газовыми баллонами с различным объемом.

Что касается мощности этой модели, то их вы подбираете под свои потребности. Лучше взять версии с существенным резервом мощности. Ведь эта печь не согревает помещение с достаточной динамикой, а потом может перейти на щадящий режим или вовсе прекратить работу.

Часто при покупке модификации с баллоном существует такая ошибка: покупаются слабые агрегаты, их мощь совершенно незначительна. Получается, что эксплуатация выше требующихся параметров.

Пользователи полагают, что такая техника будет качественно обогревать помещение. На деле же эта модель станет трудиться на пределе своей мощности и очень скоро сломается. Поэтому лучше подбирать модификации с мощностью, находящейся в среднем интервале.

У многих моделей резервуар с газом размещен внутри, очень компактный, по типу аэрозольного баллона. Другие приборы подключаются через шланг к стандартному баллону небольшой емкости.

Таким обогревателем вполне можно вечером прогреть воздух в палатке, установить неподалёку от себя на рыбалке, если сидеть холодно. Нередко используют их и в домашних мастерских, если требуется выполнить ту или иную работу зимой.

Индейская свеча для приготовления еды или обогрева

Индейская свеча.

Очень древний способ, который был придуман в далекие времена одним из индейских племён. Колонизаторы увидели этот метод и стали использовать повсеместно. Что он из себя представляет? Берётся обычное полено, полое внутри. Внутрь помещается топливо. Можно освещать путь в дремучем лесу, готовить пищу, согреться. Деревья подойдут не все. Смолистые сильно стреляют, много искр. Берёза даёт очень сильное пламя. Отлично подходит осина и пламя от неё практически бесцветное.

Расколите полено, уберите ветхое содержимое. Затем соедините сруб любым способом. Внутрь заложите бересту или другое топливо. Регулируйте пламя с помощью бересты. Чем ниже её протолкнуть, тем сильнее будет огонь.

Дуплистое бревно подойдёт лучше остальных, но в экстремальных условиях бывает не до выбора.

Печи для зимних палаток на дровах

Дровяные печи для зимней рыбалки имеют особую конструкцию. Состоят из топки, трубы для отвода дыма и дополнительных деталей, обеспечивающих необходимый функционал. Корпус выполняется из тонкого листового металла, поэтому быстро нагревается и активно отдает тепло. Материал, из которого изготовлена печка играет важную роль. Плоские части используют как варочную панель. Особые решетки помогают просушить одежду и не обжечься.

Эксплуатация печи требует особой осторожности. Открытый огонь является источником пожара, поэтому в комплект входит искрогаситель

Без этой детали нельзя использовать печь. Раскаленный корпус тоже источник опасности. Его устойчивость – один из главных критериев выбора. Тягу в печи обеспечивают трубы. Это громоздкие детали и их надо не менее 2,5 метров, поэтому даже в сложенном виде печь занимает приличный размер.

Выбор зависит от объема укрытия, его конфигурации, доступности топлива вблизи стоянки. Оптимально, если палатка снабжена вентиляционными отверстиями и окошком со специальной негорючей вставкой для дымохода, чтобы избежать возгорания материала от нагретой трубы. Сегодня купить подходящую печь не составит труда, а в сети много чертежей для самостоятельного изготовления.

Обзор печи для зимней палатки от Сибтермо:

Watch this video on YouTube

Печь пошехонка PS-10 с экранами

Пошехонка — популярная печка для обогрева в палатку во время зимней рыбалки. Рекомендуемое топливо – древесные брикеты или уголь (для мангала). КПД от угля почти втрое выше, чем от обычных дров. Одна закладка в 500 грамм горит около 3 часов, а 3-х кг хватит на 10-15 часов. Возможен разогрев и приготовление простых блюд.

Печь пошехонка PS-10

Цилиндрический корпус, диаметром 200 мм, изготовлен из нержавеющей стали AISI 304, с толщиной стенок 0,5 мм, устойчив к деформации. Объем топки 10 литров. Сбоку дверца и съемный верх.

Перед утопленным внутрь патрубком встроен искрогаситель. Внутри – колосник, на который ставится поддон с топливом. Снизу печи – поддувало для регулировки воздуха. 4 секции труб длиной 330 мм дополнены 2 коленями 45°. Устойчивость конструкции придают складные ножки. Экраны выполнены в виде раскрывающихся пластин, позволяют установить печь ближе к стене палатки. Трубы при транспортировке помещаются внутрь. Весит печь 4,6 кг. Размеры в упаковке 200/200/400 мм.

Печь пошехонка Турист, 15 литровая топка

Печь длительного горения для 2-4 местной палатки. Корпус о 8 гранях, что увеличивает жесткость конструкции. Он выполнен из немагнитной нержавейки с толщиной стенки 0,5 мм. Объем топки 15 литров. Патрубок располагается сзади, что экономит пространство и увеличивает площадь плиты для готовки еды. Дымоход состоит из 5 прямых частей по 33 см с диаметром 65 мм и 2 с углом 45°.  Высокие ножки прочно удерживают печь от опрокидывания. Есть модели с защитными экранами и большим объемом топки.

Печь длительного горения Corpa и для согрева и для бани

Печь работает на одной закладке до 10 часов. Шестигранник корпуса придает жесткость конструкции. Он выполнен из жаростойкой нержавеющей стали, окружен защитным трансформирующимся конвектором.

Топка, объемом 25 литров, оборудована искрогасителем, который еще и усиливает КПД варочной поверхности. 7 сегментов дымохода. Вес печи 11,5 кг. Высота с ножками 470 мм. Длина 600 мм (вполне поместятся сразу 2 котелка). Также можно использовать при использовании палатки, как бани. Ширина 330 мм.

Печь длительного горения Корпа

Зимняя рыбалка с комфортом возможна, если выбрать правильный обогреватель и обеспечить приток свежего воздуха в палатку

При выборе обращайте внимание на характеристики, параметры безопасности, репутацию производителя

Промышленные котлы на угле

Они обладают целым перечнем достоинств:

• котел устанавливают в отдельном помещении и подключают к системе водяного отопления, в результате в доме сохраняется чистота и отсутствует запах дыма;
• котлы экономичны, обладают высоким КПД и хорошей теплоотдачей;
• продуманная конструкция обеспечивает небольшое количество золы, чистить их приходится редко;
• режим работы на одной загрузке у промышленных котлов может достигать нескольких суток, а если предусмотреть бункер для загрузки топлива и автоматическую подачу — то и нескольких недель;
• дорогие модели котлов оснащены системами автоматизации, уход за ними сведен к минимуму.

Можно отметить также ряд сложностей, возникающих при покупке угольного котла:

• необходимость обустройства топливного склада и котельной;
• из-за невысокой температуры дыма возможна конденсация и зарастание дымохода сажей, поэтому необходимы его регулярные прочистки;
• высокая цена промышленных котлов и сопутствующего оборудования.

Для отопления загородного дома или коттеджа с постоянным проживанием промышленный котел с автоматизацией процесса — наилучший выбор, несмотря на возникающие сложности его установки и высокую цену. Затраты окупятся за несколько отопительных сезонов, при этом эксплуатация котла будет безопасной и экономичной.

Видео: котел на угле

Готовые варианты мобильных бань-палаток

Палатка баня с печкой Mobiba.

Давайте рассмотрим готовые варианты мобильных бань-палаток, которые нам предлагают производители.

Одна из известных фирм, изготавливающих парилки – Mobiba. Такие бани – палатки имеют двухслойную или однослойную конструкции. Можно париться при температуре снаружи до – 25 градусов, а в двухслойных – до -40. Ткань, из которых компания «Мобиба» делает палатки, называется Оксфорд. Это смесь нейлона, полиэстера спецпокрытия (водонепроницаемого и водоотталкивающего).

В баню Мобиба можно установить одну из печей на выбор. В разной комплектации предлагаемые варианты отличаются. Это печи с искроуловителем, во избежание пожара. Такие как: «Медиана», «Оптима». Модели Мобиба М-4 и М-6 известны тем, что помимо бани с парилкой имеют еще и спальню, рассчитанную на шесть человек. Представляете, какие масштабы?!

Другая компания, заслуживающая внимания – Nova Tour. Ценят эти парилки за компактность. Но не стоит обольщаться – каркас и печку нужно приобретать отдельно. Что же входит в компакт? Ткань, устойчивая к ультрафиолету и жаропрочная. Окна, решающие проблему со светом. Дверь закрывается на замок молнию. Но Нова Тур выпускает не только такие бани, но и изделия с печкой. Фирма может похвастаться демократичными ценами.

Походная баня с печкой Nova Tour.

Производитель «Теплодар» выпускает достойную конкуренцию баням Мобиба. Они продуманные, многофункциональные. На рынке они встречаются под названием «Алтай». Создаются и печи-каменки под таким же названием. В зависимости от стоимости, можно найти нужный комплект. Наполнение различное: тент, основа, печь, предбанник, дымоход, стол для парилки и многое другое.

Вы слышали о надувных банях-палатках? А они есть и пользуются спросом. Они малогабаритные, мобильные и весят не более 6-7 кг. Удобство их в том, что они кроме основы, имеют и каркас. Отличие от остальных — в способе сборки. Можно сказать, что они собираются сами по себе. Нужно достать из чехла, распрямить и установить, при минимуме усилий.

Помните, что экономить на печке не стоит. Оптимальный вариант – купить палатку с баней, которая укомплектована печью. Она идеально подобрана под модель палатки, с учётом всех особенностей конструкции. Если всё же решили приобрести печь отдельно, то проконсультируйтесь – совместима ли она с вашей моделью. Некоторые китайские фирмы выпускают каменки без искроуловителя. Они пожароопасные. Вы можете не заметить, как отлетят несколько искр и приведут к пожару.

Можно собрать баню своими руками от начала и до конца, что тоже неплохой вариант. Особенно в компании друзей.

Виды отопления для палаток

Какие задачи должен решать обогрев:

1. Обогрев и освещение палатки в умеренный мороз без обеспечения сна. Идеально для рыбаков — чтобы лунки не замерзали. Подойдут системы открытого огня — газовая горелка, многофитильная свеча в кожухе из консервной банки, керосиновый фонарь «летучая мышь» с теплообменной насадкой. Некоторые рыбаки используют каталитические обогреватели — одноразово заправленные химические на алюминиевых квасцах (не дают значительного повышения тепла).

Фото 1. При установке металлической печки в палатке необходимо позаботиться о безопасном дымоходе.

1. Обогрев ночёвок во время коротких походов. Подойдёт массивная металлическая печь из нержавейки, газовый инфракрасный обогреватель с дымоходом.
2. Обогрев палаток на дровах при длительных походах. Главные характеристики — лёгкость, надёжность, отсутствие угарного газа, возможность использовать местное топливо.
3. Обогрев палаток в экстремальных условиях горных перевалов. Главное здесь — лёгкость и эффективность. Отлично подойдут газовые горелки с туристическим баллоном на 5 литров.

Внимание! Проблема угарного газа — главное, на что стоит обратить внимание! Всего три вдоха ведут к тяжёлому отравлению, потере сознания и смерти! Не пренебрегайте здравым смыслом в угоду сиюминутного комфорта. Отопление палатки в зависимости от расположения топки может быть внутренним и наружным

Отопление палатки в зависимости от расположения топки может быть внутренним и наружным.

• Внутреннее отопление требует удаления продуктов горения, а также размещения печи в тесном пространстве.
• Внешнее отопление — передача температуры от источника горения до палатки без примеси угарного газа.

Требования к печи для палатки

Современные производители предлагают широкий выбор зимних палаток с негорючими стенками и встроенными печами. Но стоимость этого походного инвентаря высокая. Поэтому народные умельцы придумывают легкие, дешевые и мобильные варианты отопительных приборов для палатки. Печь, изготовленная своими руками, должна отвечать следующим требованиям:

• компактность;
• экономичность;
• эффективность;
• бюджетность;
• легкость;
• наличие дымохода:
• пожаробезопасность;
• дровяные модели снабжены искрогасителем.

Конструкцию обогревателя делают из металла. Специалисты считают лучшей в этом плане нержавеющую сталь. Она обладает пожаробезопасными свойствами и легкостью. Топку печи устанавливают ножками на теплоизолирующую подложку.

Внимание! Дымоход обустраивают змеевиком, чтобы во время прохождения дыма наружу происходило гашение искры. Если последняя попадет на крышу палатки или сухостой возле нее, может произойти возгорание

Когда дымоход не снабжен искрогасителем, его устанавливают горизонтально и пропускают через стенку палатки, а не через потолок. Такое расположение позволит с пользой использовать участок трубы для обогрева воздуха в палатке.

Помимо требований к отопительным приборам, также выбирают палатку, которая обладает необходимыми характеристиками. Потолок, стены и пол должны быть изготовлены из негорючего материала. Укрытие должно выдерживать резкие температурные колебания до 10 0С. Для дымохода в потолке или стене вставлен жаростойкий материал, который позволит избежать деформации.

Палатка должна быть оборудована втяжными форточками, которые можно открывать и закрывать при необходимости. При подготовке отдыха учитывают вместимость укрытия. В палатке должны с комфортом разместиться несколько человек и печка на безопасном расстоянии от стенок и людей. Это позволит избежать случаев случайного опрокидывания отопительного прибора человеком во сне.

Печь «Бубафоня» из газового баллона

Выполнение печи длительного горения своими руками из пятидесятилитрового газового баллона представлено на видео.

Конструкция печки максимально проста, она состоит всего из нескольких частей: корпуса, крышки, распределителя воздуха и дымовой трубы. Для устойчивости печь можно поставить на ножки из уголка. Для удаления золы снизу можно сделать зольник с дверцей.

Еще одно видео.

Последовательность действий

1. Из газового баллона выпускают остатки газа и несколько раз промывают его водой.
2. Срезают верхнюю часть баллона. Из нее можно сделать крышку печи, выполнив в центре отверстие диаметром 65 мм. Края крышки и корпуса печи шлифуют так, чтобы крышка впритирку надевалась на корпус.
3. В верхней части баллона делают отверстие диаметром 100 мм для дымовой трубы и приваривают горизонтально отрезок трубы длиной 30-40 см.
4. В нижней части баллона делают прочистную дверку зольника. Для этого вырезают прямоугольный участок корпуса баллона, шлифуют срезы, приваривают петли и устанавливают дверцу на получившееся отверстие. Дверцу оснащают задвижкой.
5. Баллон для устойчивости ставят на ножки. Их можно сделать из уголка, обрезков трубы или колесного диска. Для удобства переноски по бокам приваривают ручки из прутка.
6. Ответственная часть печи — распределитель воздуха. Он должен быть достаточно тяжелым, чтобы эффективно прижимать опилки и щепу, выдерживать высокую температуру печи, а также иметь расходящиеся лопасти. Их можно сделать из обрезков уголка. Сам распределитель делают из толстостенной стали — не менее 6 мм. Вырезают круг диаметром на 20-40 мм меньше внутреннего диаметра печи с отверстием в центре. В отверстие устанавливают трубу диаметром 60 мм и высотой больше высоты печки. Через него к камере горения будет поступать воздух. Лопасти наваривают в нижней части диска.
7. Корпус печки можно своими руками окрасить краской на основе кремнийорганических соединений, предварительно удалив с ее поверхности окалину, ржавчину и загрязнения. Любая другая краска быстро обгорит, так как печка при работе нагревается до высоких температур.

Температура стенок печки из газового баллона может при топке нагреваться до 350 градусов! Чтобы избежать серьезных ожогов, необходимо соблюдать осторожность!

Самодельная печка на опилках «Бубафоня» может быть оснащена водяным контуром. В этом случае ее устанавливают на постоянное место. Обычно же эту печь используют как мобильную: ее можно поставить в теплицу на время заморозка, отопить ей мастерскую или сарай в зимнее время или использовать для обогрева гаража. При соблюдении противопожарных требований «Бубафоня» безопасна и эффективна.

Отопление палатки газом

В свою очередь отопление палатки газом можно также разделить на несколько принципиально разных способов: отопление газовыми печками (обогревателями) или отопление палатки теплообменником.

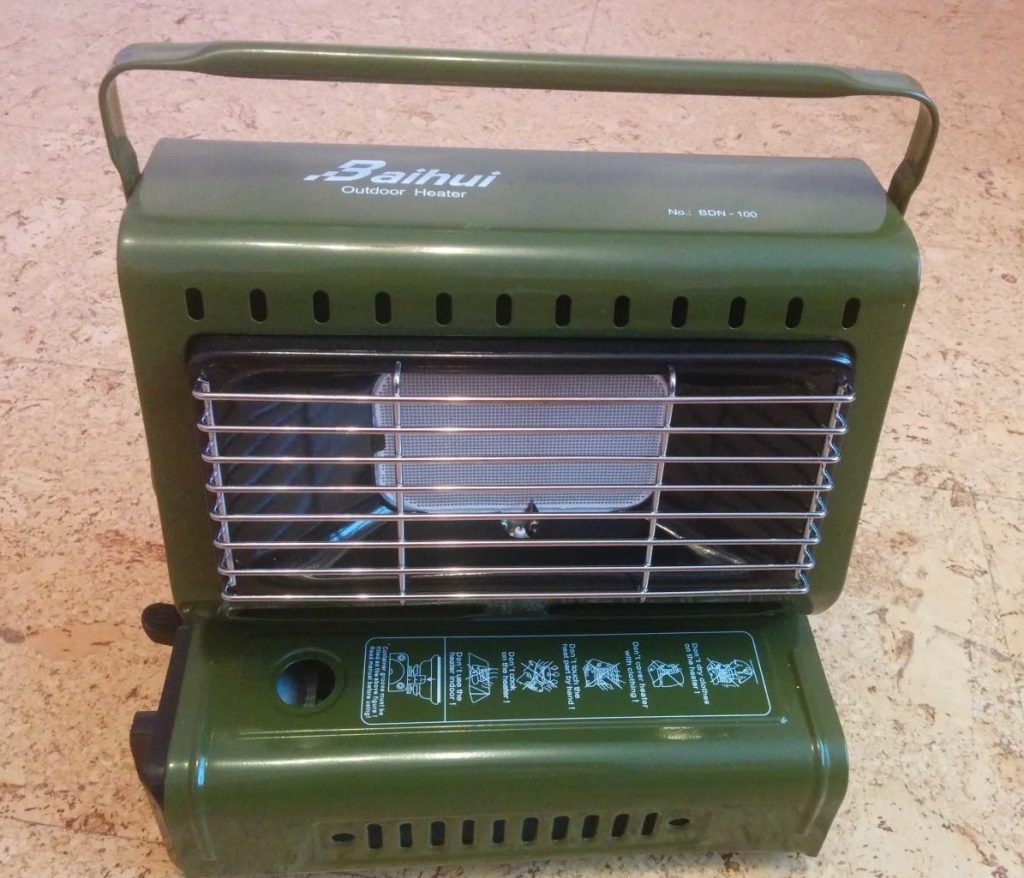

Газовые обогреватели для палатки

Отопление газовыми обогревателями самый доступный способ, пользоваться им начали достаточно давно. На рынке представлено множество инфракрасных газовых печек разной мощности. Это самый опасный способ обогрева палатки, также его можно назвать морально устаревшим, поэтому зацикливаться на нем уже не имеет смысла.

Для использования данных обогревателей следует четко уяснить, что продукты горения принудительно не выводятся наружу, приток свежего воздуха и отток угарного газа регулируется только вытяжками в палатке. Из преимуществ данного способа только дешевизна, компактность и вес оборудования, так как необходимы только балон с газом и сама печка.

Теплообменник для палатки

Именно решая вопрос принудительного выведения угарных газов за пределы палатки, производители придумали теплообменники, которые стали массово использоваться для зимней палатки.

Принцип работы теплообменника для палатки заключается в нагреве конструкции газовой горелкой, трубки теплообменника нагревают воздух, который раздувается по палатке с помощью вентилятора, а угарный газ вытягивается через трубу дымохода наружу.

Как источник тепла используют конфорочные горелки типа Гефест Турист или инфракрасные керамические горелки. Однако, по мнению множества рыбаков, именно плитки открытого горения будут безопаснее, так как инфракрасная горелка более требовательна к качеству газу, его давлению, к используемым редукторам и к целостности самой керамической панели.

Расход газа и электричества

Так как в данном оборудовании присутствует вентилятор, то дополнительно понадобится источник питания в виде аккумулятора. Для того, чтобы выбрать емкость аккумулятора для теплообменника необходимо паспортное значение потребления тока теплообменника умножить на количество часов пребывания на рыбалке и на поправочный коэффициент – 1,2. В среднем потребление одного вентилятора теплообменника составляет 0,4 – 0,5 Ампер.

Потребление газа зависит непосредственно от типа самой плитки, например Гефест турист, “нераздушенный” редуктором, на максимуме потребляет около 120 грамм в час.

Наиболее популярные модели теплообменников для палатки:

1. Копресси-Рипус
2. Десна БМ
3. Суховей
4. Сибтермо
5. Копресси-Бобёр

Последний теплообменник можно выделить за счет того, что он сам вырабатывает электроэнергию для вентилятора, для этого используются встроенные элементы Пельтье.

Комплексные газовые обогреватели

Для дополнительной безопасности пользователи газовых конфорочных плиток встраивают в них газконтроль, который перекрывает подачу газа в случае затухания плитки. Но на рынке появились готовые решения, представляющие собой теплообменники со встроенной горелкой и автоматикой, – газовые воздухонагреватели Copressi ОГП.

Серия воздухонагревателей включает несколько моделей мощностью от 1 до 3 кВт, а также модели с принудительной (с вентилятором) и с естественной (без вентилятора, принцип буржуйки) конвекцией. Все приборы оснащены энергонезависимой автоматикой контроля пламени и звуковой и световой сигнализацией срабатывания автоматики.

Как топят правильно?

Для уменьшения расхода дров и улучшения горения печник посоветовал делать следующее:

1. В печь нужно закладывать поленья, которые по размеру примерно на 5 см короче длины топки. Если, заготавливая дрова, делать их приблизительно одного и того же размера, топить будет намного легче.
2. Поленья укладывают таким образом, чтобы имелись зазоры для воздуха.
3. Хотя печь можно в принципе топить сырыми дровами, но это чревато выделением смолы с дымом и в немалых количествах. В связи с этим лучше иметь дело с сухим топливом (не больше 25 процентов влажности).

И в заключение — о том, как начать топить печку.

Техника безопасности

Для того чтобы обеспечить безопасный обогрев палатки всеми выше рассмотренными устройствами, необходимо соблюдать правила техники безопасности.

• Прежде чем установить любое, даже самое простое на вид устройство обогрева, необходимо тщательно изучить инструкцию от производителя.
• Наличие хотя бы слабой вентиляции – залог быстрого удаления продуктов горения и исключения их вредного воздействия на здоровье.
• Нагревающиеся поверхности отопительного прибора не должны напрямую соприкасаться с окружающими вещами во избежание воспламенения и пожара.
• Подставка под обогревателем должна быть исключительно из негорючего материала.
• Во избежание несчастных случаев не рекомендуется оставлять работающими отопительные устройства на период сна.

Качественный и безопасный обогрев палатки без угара и пожара зимой на рыбалке, равно как и в любом другом случае (на охоте, в походе, экспедиции), вполне возможен при грамотном использовании отопительного устройства в строгом соответствии с инструкцией, его полной исправности, заверенной сертификатом от производителя, и соблюдении правил техники безопасности.

Печка из консервных банок или кастрюль

Печка из консервных банок.

Потребуется три банки разного диаметра. Желательно, чтобы самая большая вмещала хотя бы литр жидкости. Из вспомогательных элементов приготовьте яркий маркер, асбест и ножницы по металлу. Помещайте одну баночку в другую, сделав предварительно отверстия и вырезы в определенных местах. Пустоты заполните асбестом. Отдельно изготовьте лоток для дров. Можно добавить крепления для переноски. Подробные чертежи для походных печек можно посмотреть на специализированных форумах туристов и путешественников.

Печка из кастрюль.

С помощью кастрюль сооружается похожая конструкция, но некоторые умельцы считают её еще более простой и удобной. Её дополнительное удобство в том, что можно приготовить большой объём пищи. Что используют в этом случае? Две кастрюли из нержавейки – одна побольше, а другая поменьше. Вставляем одну в другую. В наружной кастрюльке делаем проём, куда будет загружаться топливо. На дне так же делаем отверстия. Дополняем устройство подставкой и наполняем дровишками. Вторая ёмкость будет хорошо прогреваться, при этом тепло будет долго сохраняться.
