Печь-щепочница своими руками: 4 разных варианта изготовления

Складные

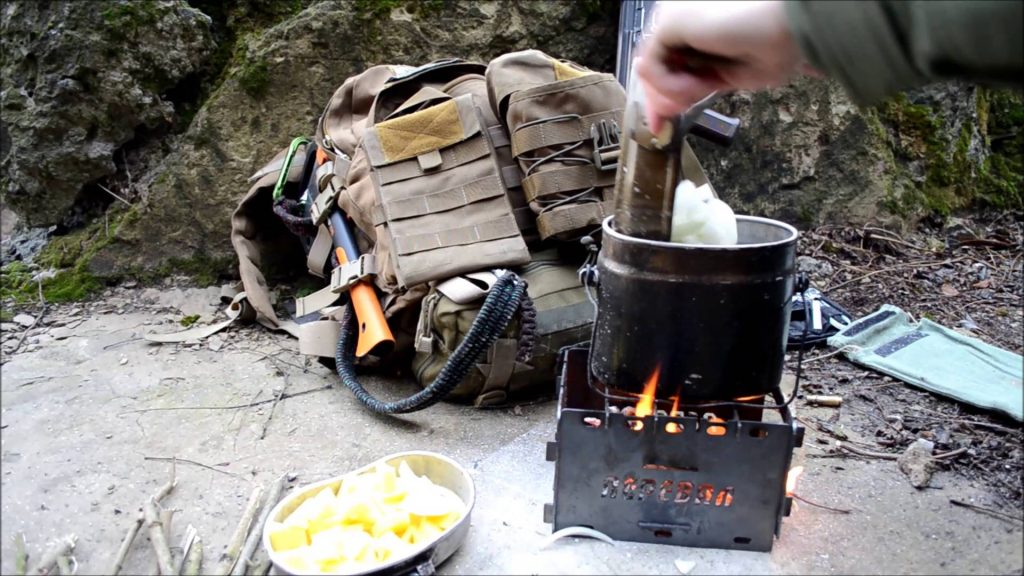

Следующая по востребованности печь-щепочница – походная и дачная складная. Собираются в рабочую конфигурацию такие щепочницы из плоских деталей, в сложенном виде представляющих собой компактный пакет. Его укладывают в варочную посуду или в специальный карман внутри рюкзака, чтобы углы чего-нибудь не порвали. Благодаря компактности в сложенном виде детали складной щепочницы возможно делать из обычной конструкционной стали толщиной 1-2 мм. Вес укладки в походном положении тогда возрастает до 0,8-1,2 кг, но зато печка получается достаточно долговечной без использования спецсталей. Кроме того, тот же подход позволяет сделать дачную щепочницу увеличенных размеров, на которой можно сварить в котле обед на всех или вскипятить ведро воды.

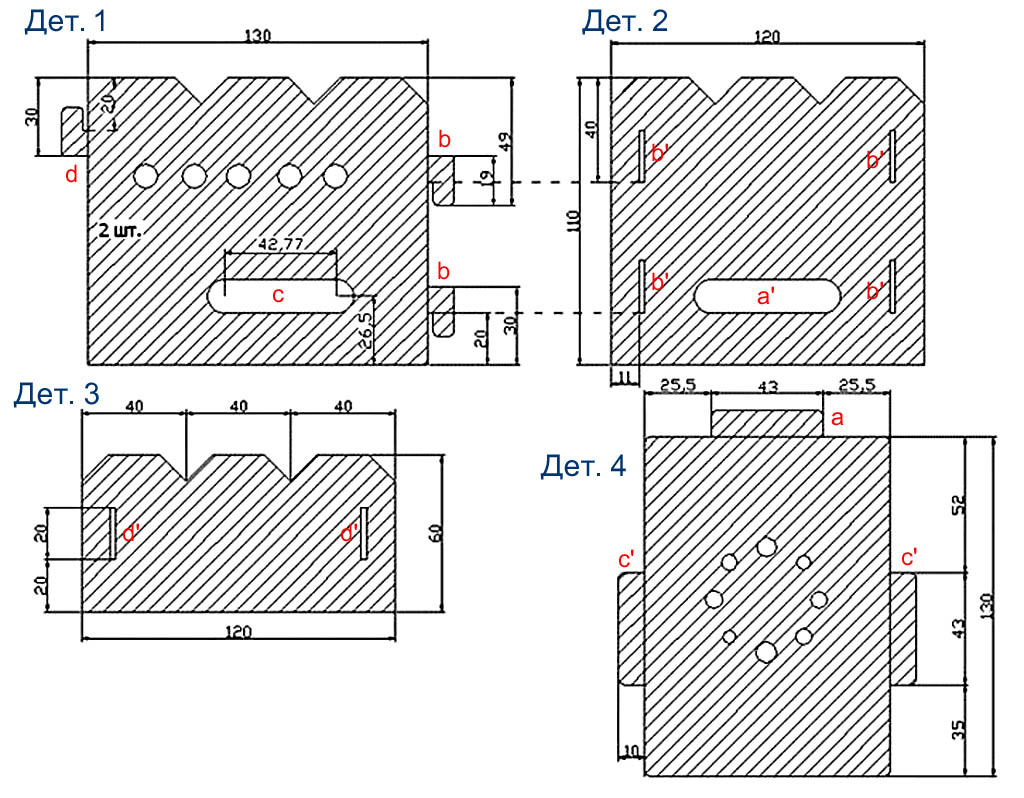

Чертежи деталей походной складной мини печи-щепочницы

Мини походная

Чертежи деталей, из которых собирается складная походная мини-щепочница, даны на рис. выше. Процесс сборки несложен:

крыло a Дет. 4 вставляется в вырез a’ Дет. 2;
крюки b Деталей 1 вводятся в вырезы b’ Дет. 2;
Детали 1 немного разводятся в стороны и осаживаются вниз до упора;
Дет. 4 приподнимается и Детали 1 сводятся так, чтобы ее крылья c’ вошли в вырезы c Деталей 1;
печка фиксируется в собранном виде надеванием Дет 3 ее пазами d’ на крюки d Деталей 1.

Складная дачная

Дачная складная щепочница должна, во-первых, выдерживать значительный груз. Во-вторых, при ее увеличенных размерах обеспечить переменный режим горения простым насверливанием отверстий в боковинах становится уже затруднительно. В-третьих, дачная щепочница должна давать возможность ставить на нее посуду разного размера и в то же время требования максимальной компактности в сложенном виде и минимального веса для нее не обязательны. На рис. даны выкройки боковин дачной печи-щепочницы, удовлетворяющей этим условиям; сторона квадрата масштабной сетки – от 10 до 50 мм смотря по назначению печи и наличию материала.

Выкройки деталей складной дачной печи-щепочницы

Материал – конструкционная сталь толщиной 1,5-2,5 мм. Залитые красным лопасти боковин, образующие конфорку, по вырезании заготовок отгибаются внутрь под углами в 45 градусов. Этим обеспечивается, первое, возможность установки на конфорку посудин различного размера. Второе – совместно с фасонными вырезами вверху, размерами и конфигурацией днища установленной посудины регулируется приток вторичного воздуха, т.е. эта печка самонастраивающаяся по варочную посуду. Поставили сковородку или небольшую кастрюлю – будет гореть дольше, но греть слабее. Под большим котлом с округлым дном – сильнее, под ведром еще сильнее, а под вываркой «закочегарит» вообще на максимале.

Складная печка-щепочница пирамидальной формы

О пирамидальных щепочницах

Иногда самодеятельные конструкторы с целью добиться более полного сгорания топлива делают складные щепочницы пирамидальной формы. Действительно, в таких печах доля пиролиза в тепловыделении возрастает. Но добавочное тепло легко и теряется, что ясно видно на рис. справа. Печка не градирня все-таки.

Складные

Чертежи деталей походной складной мини печи-щепочницы

Мини походная

крыло a Дет. 4 вставляется в вырез a’ Дет. 2;
крюки b Деталей 1 вводятся в вырезы b’ Дет. 2;
Детали 1 немного разводятся в стороны и осаживаются вниз до упора;
Дет. 4 приподнимается и Детали 1 сводятся так, чтобы ее крылья c’ вошли в вырезы c Деталей 1;
печка фиксируется в собранном виде надеванием Дет 3 ее пазами d’ на крюки d Деталей 1.

Складная дачная

Выкройки деталей складной дачной печи-щепочницы

Складная печка-щепочница пирамидальной формы

О пирамидальных щепочницах

Турбопечка щепочница своими руками чертежи турбо. Чертежи печей щепочниц с размерами

На охоте, рыбалке и в турпоходе бывает жизненно необходимо быстро согреться и приготовить пищу при остром дефиците топлива; возможно – не выходя из палатки. На даче – летом сварить обед или вскипятить воду, не тратя газ, не запуская домовую печь или не строя уличную летнюю. Выбор того или иного носимого компактного отопительно-варочного устройства или кострового снаряжения – другой вопрос. Но в любом случае выручит приспособление, известное как щепочница или печка Бонда: такую печурку на бросовом древесном топливе можно соорудить из подручных материалов, пользуясь только ножом, она всеядна и в некоторых, самых тяжелых случаях (см. далее) сможет исправно выполнить свою функцию в местах, где древесного топлива нет и быть не может.

Дачная печка щепочница весом в сложенном виде до 1,5-2 кг и объемом в нем же менее 2 куб. дм позволяет сварить суп на семью; походная на приготовление одной порции втрое легче и сложенная занимает 0,2-0,3 куб. дм. Затрат на высококачественные материалы для щепочницы длительного пользования вряд ли потребуется более 300 руб., причем почти всегда можно обойтись и бесплатными подручными. Для справки: более-менее надежная всепогодная газовая горелка обойдется от 1000 руб; к ней нужно будет докупить 3 л баллон. Все это хозяйство потянет (с заправленным баллоном) 4-5 кг и займет столько же куб. дм.

Самодельные печи-щепочницы для дачи и походная

Немного истории

Печь щепочница, судя по всему, была изобретена русскими золотоискателями на Чукотке, когда туда через Аляску (тогда еще российскую) начали поступать американские консервы. После перехода Аляски в собственность США наших соотечественников там осталось немало; фамилия главного героя одного из известных рассказов Джека Лондона аляскинского цикла – Суварин. Американским старателям – первопроходцам Клондайка щепочница была известна как Russian Can Stove (русская баночная печь).

Свойства щепочницы как средства выживания в полной мере оценили сталинские зеки. От них о щепочнице узнали и вертухаи НКВД. В довоенных наставлениях по выживанию для разведчиков есть инструкции по изготовлению щепочницы. Печкой Бонда ее прозвали благодаря сценаристу одной из серий бондианы – заядлому охотнику, рыболову и туристу-одиночке. Сценаристу тому и актеру, сыгравшему в той сери агента 007 нужно безо всяких обиняков сказать большущее спасибо. Эйнштейн однажды выразился: «Если у вас есть яблоко и у меня есть яблоко, и мы ими обменяемся, то у каждого из нас останется по яблоку. А если у вас есть идея и у меня есть идея, и мы ими поделимся, то у каждого из нас станет по две идеи». Идея Russian Can Stove уже во времена освоения Клондайка спасла жизни десяткам людей; к настоящему времени их число, во всем мире, вероятно, измеряется сотнями, если не тысячами.

Покупать или делать?

В настоящей статье описывается, как делается щепочница своими руками. Готовых походных щепочниц в продаже много видов, но дело даже не в явно завышенных ценах; в денежном выражении они в общем-то приемлемы. Дело в том, что ориентированные на маркетинг «усовершенствования» множества фабричных щепочниц на самом деле лишают их главных достоинств: простоты, надежности и универсальности (см. далее, о турбощепочницах). Поэтому печку-щепочницу лучше изготовлять собственноручно.

Типы горения

Простейшая щепочница это фактически корзиночная жаровня на пламенном горении. Сделать такую из покупных полуфабрикатов на 150-200 руб. можно дома за полчаса (см. ниже), но щепочница на пламени окажется весьма прожорливой. На природе под нее нужно будет готовить площадку, как для костра: угольки из боковых отверстий могут выстреливаться довольно далеко. По теплотехнике у пламенной щепочницы перед костром одно преимущество: загрузка топлива не расползается, поэтому можно использовать трудно горящее – шишки, горные и пустынные кустарники.

Хорошая печка-щепочница в той или иной степени использует пиролиз и дожигание отходящих газов (древесного газа, wood gas); есть и чисто пиролизные, особо экономичные щепочницы, см. далее о турбопечках. Экономичность в сочетании с еще большей всеядностью выводит щепочницы с пиролизом на первый план при нехватке топлива. В экстренных ситуациях буквально спасительной может оказаться щепочница на вялом, но очень долгом и предельно экономичном поверхностном горении, см. в конце.

Типы горения

Горение печки базируется на процессе пиролиза и использовании выделяемых от топлива газов для поддержания огня.

При этом такие печки считаются экономичными, а в экстренной ситуации даже спасительными. Ведь порой щепочница способна производить тепло при вялом, но долгом горении.

С пиролизом

Пиролизные щепочницы, работающие на процессе пиролиза, то есть с дополнительным наддувом, называют «турбопечка». Пиролизная походная печь щепочница была изобретена американскими туристами, которые проявили изобретательность и усердие при разработке аппарата.

Броский слоган «турбо» пустили в массы, однако путешественникам понятно, что энергозависимость от мотора наддува, функционирующего от батареек, не нужны. Такие дополнительные элементы ломаются, а патрубки мешают при рациональной укладке походного рюкзака и занимают ценное место туриста, направляющегося в путь в одиночку.

Однако большим группам, профессиональным охотникам, рыболовам или туристам, направляющимся в дальние места по маршрутам наивысшей степени сложности, отказываться от турбопечек не рекомендуется.

Главными преимуществами пиролизных печек являются:

возможность приготовления обеда на 3 человек при загрузке камеры горения 20–30 шишками;
наивысшая температура концентрируется по оси печки, поэтому изготавливая аппарат дома, вполне допустимо использовать банки из-под консервов или тонкого оцинкованного металла;
возможность использования сухого спирта в качестве топлива;
после опрокидывания турбопечка продолжит гореть, при условии, что ее сразу поставили на ровную поверхность в прежнем состоянии;
в режиме поверхностного горения печку используют для обогрева. Искры не вылетают через металлические стенки, а дно не прогревается выше 80 градусов, что позволяет использование щепочницы для палатки.

Обратите внимание!

Используя пиролизную щепочницу в палатке, необходимо проявить бдительность и дождаться полного прогорания топлива и очистить ее от золы. Под печку укладывают брезент или другой термоустойчивый материал, который предотвратит плавление синтетики и исключит ломкость материала палатки в будущем. В противном случае турист рискует угореть.

Частичный пиролиз

Изобретение американцами пиролизных печек объясняется природоохранным законодательством, которое строго регулирует поведение граждан в лесу. То есть американским туристам позволено собирать сушняк с земли или шишки, однако ломать деревья недопустимо.

Подобные действия наказываются большими штрафами, а в некоторых штатах такое нарушение закона может стать причиной заключения. В России законы не такие суровые и природопользование не ограничено в такой степени. Этот факт во многом объясняет предпочтение граждан использовать упрощенные конструкции – с частичным пиролизом.

Когда топливо частично прогорает и оседает, то в процесс включается пиролиз. То есть остатки углей догорают до состояния золы от вторичного воздуха.

На заметку!

Если сравнивать такие печки, то по экономичности использования топлива частичный пиролиз уступает. Однако температурный режим внутри камеры горения одинаковый и на приготовление обеда уходит равное время.

Использование с армейским котелком

Армейские котелки, до сих пор использующиеся для вооружения российских солдат, популярны среди туристов. Также в магазинах представлены зарубежные котелки.

Каждый из них имеет свою определенную форму, поэтому котелок и щепочницу подбирают одновременно. Производитель указывает на щепочнице рекомендуемую модель котелка или габариты. Их необходимо учитывать, чтобы достичь максимального эффекта при установке котелка над щепочницей для быстрого разогрева.

Расстояние между стенками печки и котелка не должно превышать 5 мм. В противном случае, если котелок будет больше печки в диаметре, то до момента закипания жидкости потребуется больше времени.

Если же сама горелка щепочница окажется шире, то часть топлива будет использована впустую, а туристу придется носить с собой лишний груз. В качестве исключения можно выделить щепочницы для армейского котелка, рассчитанные сразу на 2 емкости.

Делаем печь-щепочницу своими руками

Рассмотрим подробнее несколько способов изготовления устройства самостоятельно за считаные секунды.

Первый вариант

Для создания такого рода походной печи можно использовать нержавеющую сталь отработавшей свой срок стиральной машины. С помощью болгарки нужно разрезать металл так, чтобы получилась полоса нержавейки шириной 18 см. Изготавливаемая печь-щепочница будет иметь такую же высоту.

Диаметр будущего устройства равняется 20 см, соответственно, подготавливаемый лист нержавеющей стали должен обладать длиной не менее 65 см. Далее из него нужно согнуть трубу. В боковой части печи следует предусмотреть дверцу, которая позволит в открытом положении подбрасывать топливо, а в закрытом – направлять жар к верхней части.

Верх печи следует оборудовать сеткой, которую можно использовать для кипячения воды, разогрева или приготовления пищи. Там же получится сделать прорези для шампуров.

В боковой части цилиндрического корпуса печи необходимо просверлить несколько небольших отверстий, которые будут обеспечивать доступ кислорода в процессе горения. Кроме того, в нижней части необходимо установить колосник с тремя отверстиями для колышков, посредством которых печь будет фиксироваться к поверхности земли.

В результате описанных выше действий получится компактное устройство диаметром 20 см, высотой 18 см, с рабочим пространством топки 17х15х15 см.

Второй вариант

Чтобы сделать печь-щепочницу по этому способу, необходимо подготовить следующие материалы и инструменты:

стальной лист толщиной не более 1-1,5 мм;
стальную проволоку диаметром 3-4 мм, в качестве альтернативного варианта можно использовать спицы от колес велосипеда;
ножницы и ножовка для резки металла;
3 болта, 3 гайки и 3 граверные шайбы;
дрель, кернер, молоток;
напильник;
пассатижи.

Низ конструкции должен составлять часть развертки используемого для изготовления печи металла. Дно вырезают отдельно с небольшим припуском (1 см), после чего вставляют его в образовавшийся цилиндр. Чтобы мелкие угольки не просыпались под печь, часть плоскости дна должна быть без отверстий. Устанавливаемая сверху решетка изготавливается из спиц или стальной проволоки.

В последнее время набирает популярность печь Робинзон, которая создавалась специально для нагрева воды и пищи в походных условиях. Подробнее о ней можно узнать по этой ссылке.

Вероятно, вам также будут полезны статьи, в которых описано пошаговое изготовление походных печей для палаток и печек для туристической бани.

Третий вариант

Для создания обогревательного прибора по этому методу потребуются те же инструменты и материалы, что использовались при реализации предыдущего способа. Готовая печь-щепочница будет иметь форму четырехгранника с размерами 12х12х15 см.

Сначала необходимо создать развертку будущей конструкции на листе бумаги. Затем следует перенести ее на металл и вырезать все элементы будущего обогревательного устройства.

Такая модель печи-щепочницы является разборной, что позволяет значительно сэкономить место при ее транспортировке. Дно и боковые стены устройства должны иметь отверстия для шпилек. Посредством этих крепежных элементов, которые изготавливаются из велосипедных спиц или стальной проволоки, стенки и дно необходимо собрать в единую конструкцию. Сетка для верхней части устройства изготавливается из стальной проволоки.

Четвертый вариант

Создаваемая по этому способу печка-щепочница также представляет собой складываемую конструкцию, однако данный обогревательный прибор отличается от своего предшественника, описанного в предыдущем способе, более сложным внутренним устройством.

Для изготовления обогревательного прибора нужно использовать листовую нержавеющую сталь или толстый лист алюминия. Конструкция печи состоит из четырех боковых граней, дна и дополнительных верхних подставок, предназначенных для приготовления пищи, подогрева воды, поджарки мяса и т. д. Все боковые стены конструкции крепятся между собой мебельными или любыми другими подвижными петлями. Дно фиксируется к одной из стен посредством шарнира, при этом на противоположной стороне следует предусмотреть стопор для надежного крепления нижнего конструктивного элемента. На дверце топки должен присутствовать затвор, который не позволит пламени выбиваться наружу.

Как можно заметить, процесс изготовления печи-щепочницы весьма прост. Повторить его сможет каждый домашний мастер, имеющий необходимые инструменты и материалы.

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

Барабан.
Угловая машинка для шлифования и шлифовальное колесо.
Проволочная щётка.
Отрезной круг по металлу.
Металлически уголки и плоские заготовки.
Термоустойчивая краска.

Инструкция:

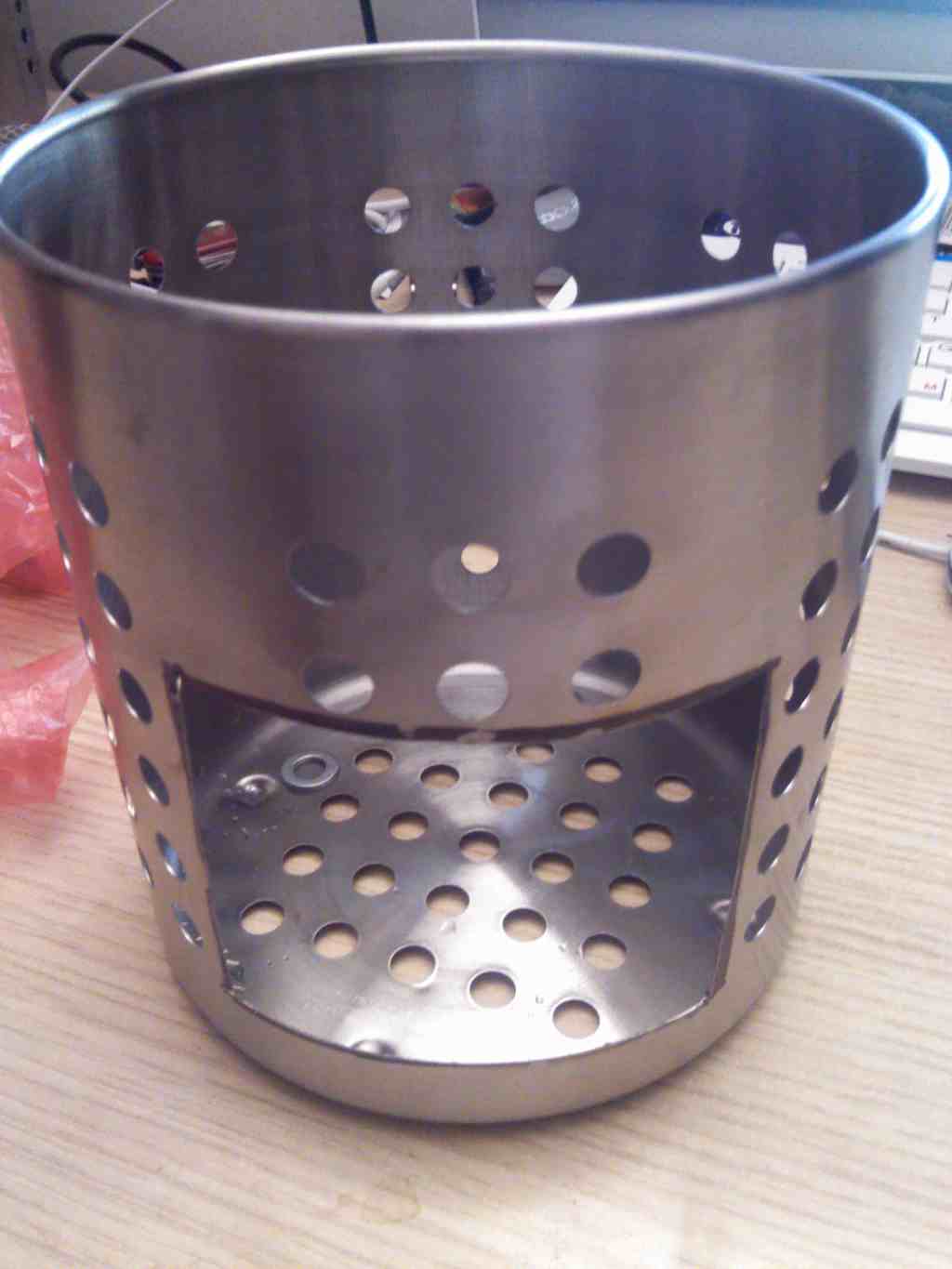

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

четыре болта с гайками.
металлические прутки.
маркер для отметок.
болгарку.
стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.
Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

Две консервные банки разного диаметра.

Инструкция по изготовлению:

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
Ножовка по металлу, напильник.
Дрель, молоток, для загиба стали.
Пассатижи
Слесарный кернер.
Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Преимущества и недостатки

В современные дни люди снова начали проявлять интерес к исконно русской глинобитной печи. Их строят не только в поселках сельского типа, но также и люди, проживающие в городе. Оборудование можно возвести на улице или прямо в доме.

Печь приобретает большую популярность благодаря своим очевидным преимуществам:

Максимальная простота возведения – нет необходимости тратить деньги на дорогостоящие материалы и инструменты. Конструкция создается руками и даже не придется использовать электричество.
Компактные размеры.
Полная экологичность – для топки и изготовления применяются только натуральные материалы, не загрязняющие окружающую среду.
Маленькая себестоимость. В строймагазинах ничего приобретать не придется. Даже на песке есть вариант сэкономить – сходить на ближайший пляж и набрать там нужное количество.
Большая практичность. Печь применяют не только для обогрева, но и для готовки, сушки одежды. Также это хороший декоративный элемент.

Предлагаем ознакомиться Декоративный подсолнух для украшения участка: посадка и уход

Глинобитную печь применяют не только для обогрева, но и для готовки, сушки одежды. Также это хороший декоративный элемент

Несмотря на большое количество плюсов, любое приспособление имеет и минусы. К минусам можно отнести только то, что потребуется очень много строительного материала – глины. Ее необходимо правильно замешать, чтобы получить правильную консистенцию. Но если провести несколько экспериментов и попрактиковаться с замешиванием малого количества, то сложностей не возникнет и в этой ситуации.

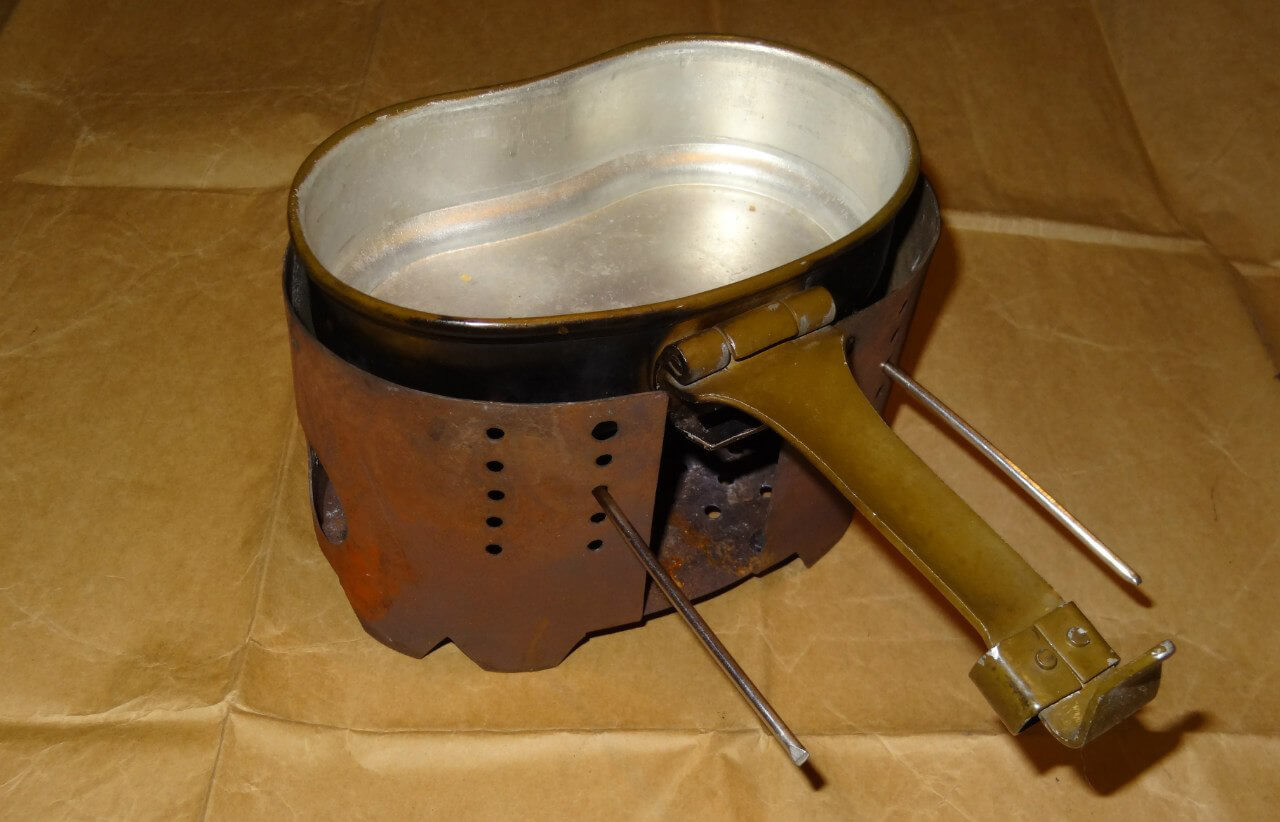

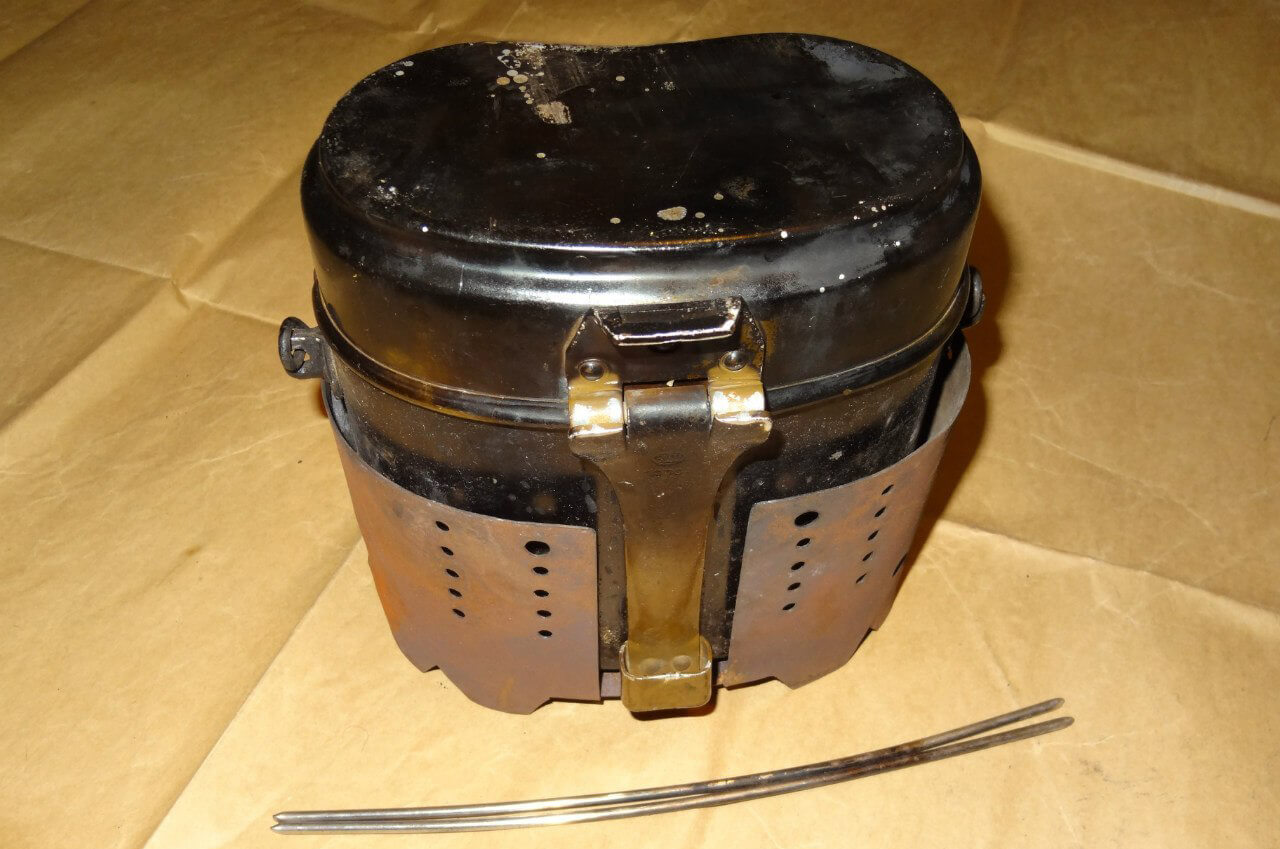

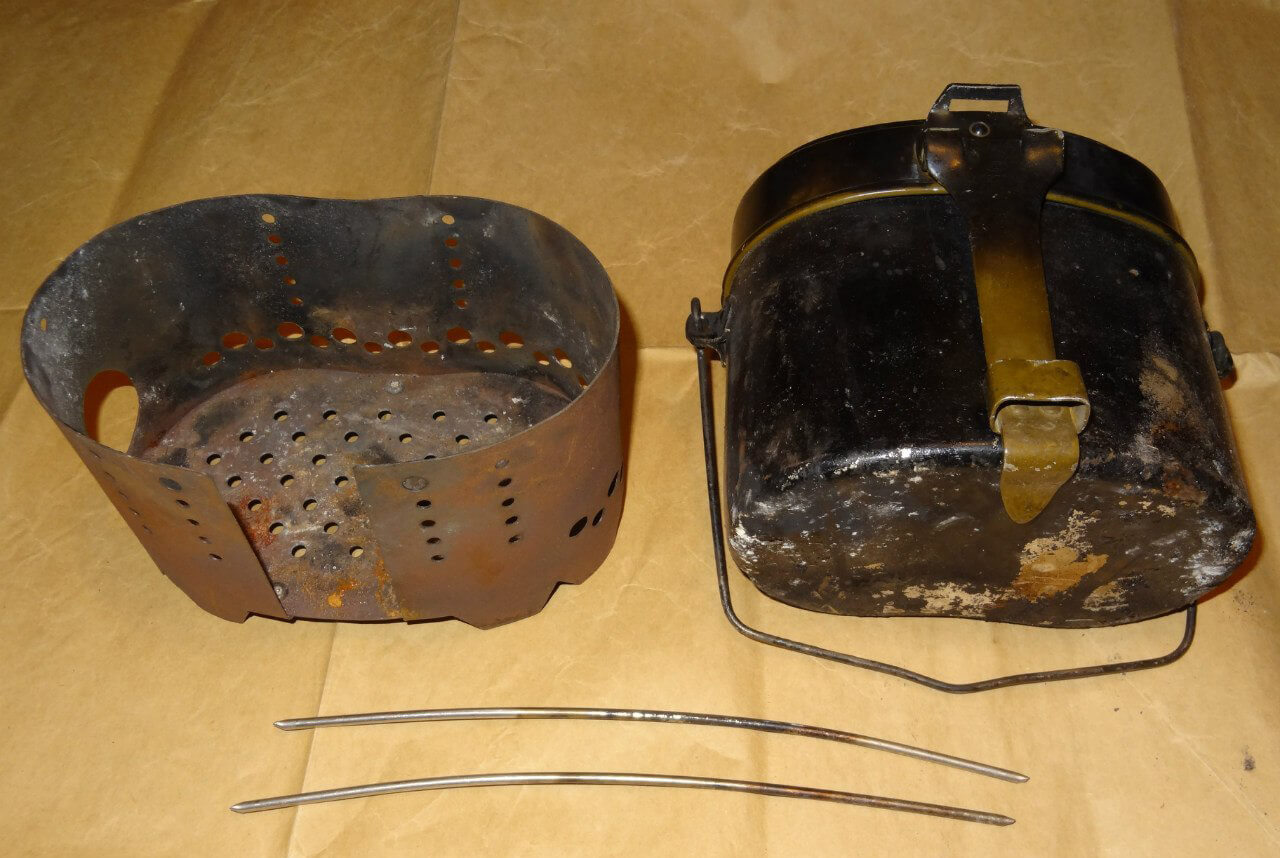

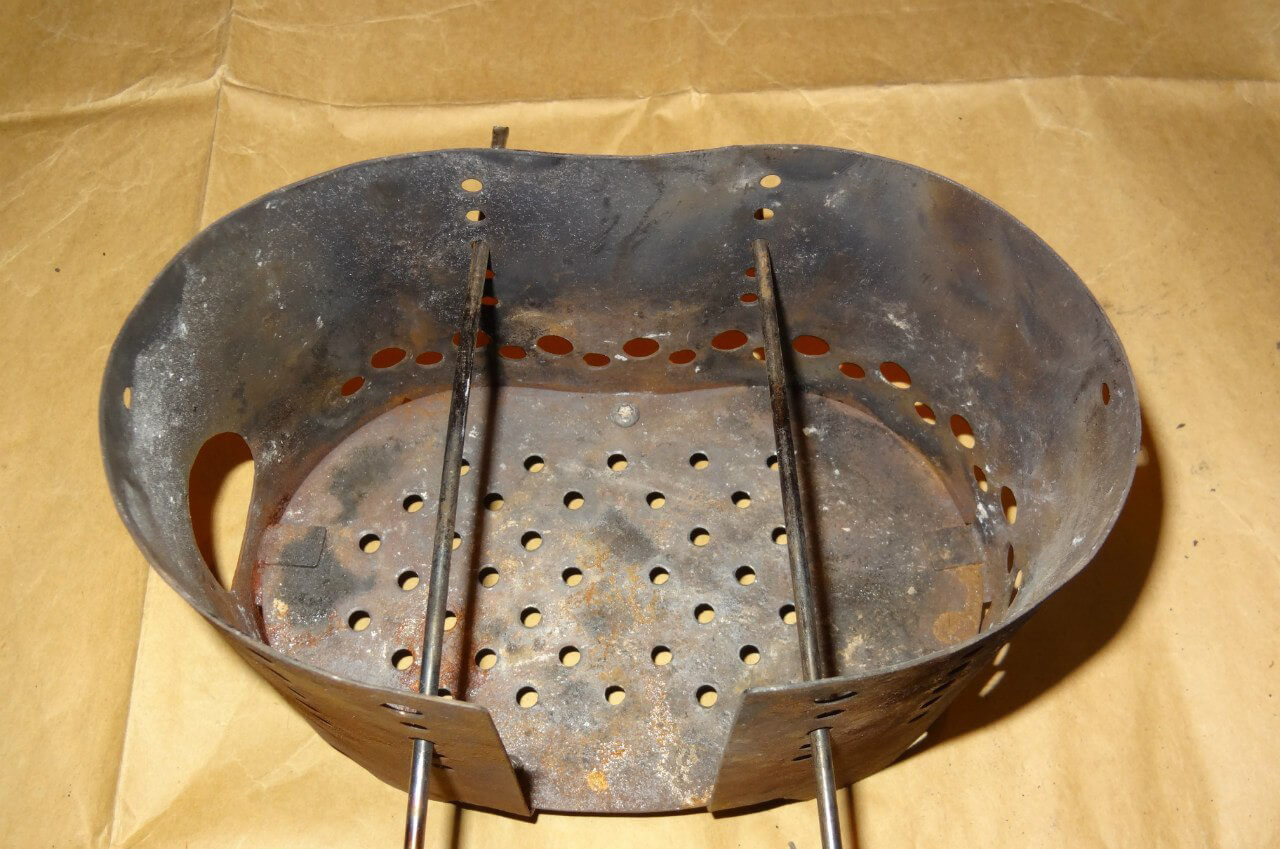

Печь-щепочница под армейский котелок

Армейский котелок очень практичен, не занимает много места, в нём можно вскипятить воду, разогреть или приготовить еду.

В походных условиях чтобы развести костёр потребуется заготовить сухие дрова, что не всегда возможно особенно после дождя или снега.

Альтернатива костру – печь-щепочница, достаточно засыпать в печку щепок, поджечь и поставить котелок.

Этапы изготовления:

Изготовить щепочницу не сложно, всё что понадобится так это кусок жести или тонкого металла, из которого нужно вырезать части печки.
На листе металла сделать чертежи, затем ножницами по металлу вырезать заготовки, где требуется нужно просверлить отверстия дрелью.
После чего заготовку нужно приложить к котелку и придать форму повторяющую контуры котелка.
Печка щепочница для армейского котелка готова к использованию.

Также можно приобрести готовую печь. Оригинальная овальная пиролизная печка щепочница, заменит костёр для приготовления пищи на армейском котелке.

Преимущества:

Надежная, прочная пиролизная печь для использования в туризме, на охоте и рыбалке, на сплаве и в горной местности, там, где есть дефицит дров.
Использует естественную тягу.
Высокий КПД, экономичный расход топлива, дров требуется меньше, чем на костре.
Температуру в процессе варки можно регулировать подачей топлива.
Топливом для печки служат щепки, сучки, шишки и т.д.
При транспортировке котелок помещается во внутрь печки.
Для транспортировки печь упаковывается в чехол.
