Печи на отработанном масле своими руками

Принцип действия

Масляная печь — принцип работы

Почему масляная печь в гараж востребована:

• прибор работает на «отработке», поэтому цена топлива весьма низкая;
• конструкция предельно простая, поэтому стандартный агрегат функционирует без капельницы и форсунки;
• печка изготавливается быстро своими руками.

Типовой масляной прибор для гаража состоит из двух емкостей, которые соединяются перфорированным шлангом. Нижняя полость является топочным отсеком, в верхнюю часть которого через сконструированную крышку заливается топливо

Закрытие и открытие крышки помогает регулировать поступления кислорода в прибор, что важно для получения продуктивности обогрева гаража

Верхняя емкость и перфорированная соединительная труба являются нагревательными элементами печки. На верхнюю плоскость изделия своими руками приваривается патрубок, на который фиксируется оцинкованный вытяжной шланг.

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

• несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
• кронштейны для крепления колен трубы,
• сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.

Правила чистки отопительного прибора

В ходе эксплуатации в поддоне, дымоходе и горелке будет неизбежно скапливаться нагар. Очевидно, что к чистке печи можно приступать только тогда, когда она полностью остынет.

Алгоритм действий в данном случае должен быть примерно следующим.

• Нужно взять несколько горстей мелкого щебня или просеянного песка и по очереди закидывать в выход дымохода с наружной стороны.
• Через верхнюю камеру щебень/песок убирается из трубы вместе с сажей.
• Гарь смахивается прутком в поддон со стенок горелки.
• В конце извлекается сам поддон, отходы вытрушиваются.

Надеемся, что статья оказалась полезной для вас, и вы сможете без особых проблем соорудить печь на отработанном масле своими руками. Удачи в работе и теплых зим!

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

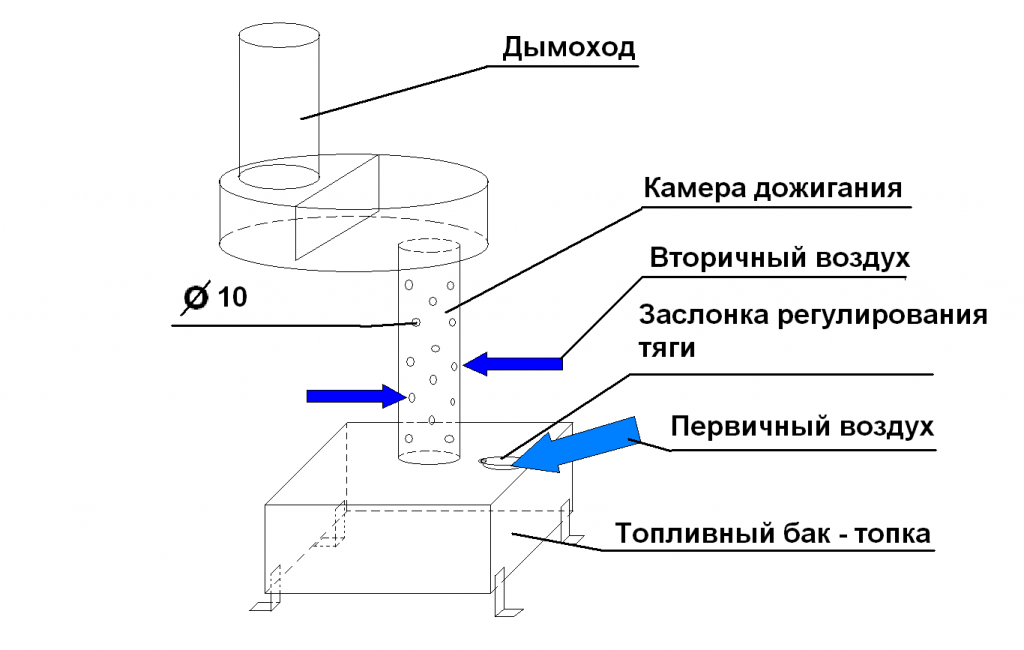

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Деревянная лестница на второй этаж: виды, устройство, пошаговая инструкция изготовления своими руками (100+ Фото & Видео) +Отзывы

Достоинства такой печи, и какие недостатки нужно учесть

Печи на отработанном масле с водяным контуром выручают во многих случаях и имеют свои преимущества:

• это универсальный отопительный агрегат, который идеально подходит для помещений хозяйственного назначения, теплиц, домашних мастерских, гаражей;
• сооружение печи обходится недорого (её можно собрать из металлолома);
• очень быстро прогревает помещение при любых морозах;
• компактная конструкция;
• можно приспособить для подогрева и приготовления пищи;
• позволяет утилизировать отработку.

Но есть и недостатки, которые нужно иметь в виду при эксплуатации печи:

• требовательна к регулярной очистке дымохода и камер сгорания, так как во время работы интенсивно покрывается сажей;
• работает «громко», при активном горении топлива издаёт гул;
• нужна тара и место для хранения отработанного масла (на улице при минусовых температурах оно промёрзнет);
• печь пожароопасная, так как корпус раскаляется до очень высоких температур и нужно строго соблюдать требования по установке и эксплуатации.

Но все эти недостатки не являются существенными по сравнению с экономией топлива, особенно если машинное отработанное масло достаётся бесплатно. При соблюдении всех требований печь будет служить долго и безопасно.

Печь на отработанном масле: разновидности конструкций

Существует несколько разновидностей масляных печей, которые функционируют на отработанном масле. Классической моделью является пиролизный аппарат. Он выполняется из готовых емкостей в виде бочек, труб, баллонов либо из листов сплава. В нижний сосуд заливается масло, которое расщепляется при недостаточном количестве воздуха. В верхнем баке происходит интенсивное сгорание его паров, за счет чего выделяется много тепла.

Регулировка температуры осуществляется подачей воздуха. Такая печь нуждается в постоянной очистке камер от накопившихся фракций. В ней отсутствует механическое управление температурой.

В нижний сосуд печки заливается масло, которое расщепляется при недостаточном количестве воздуха

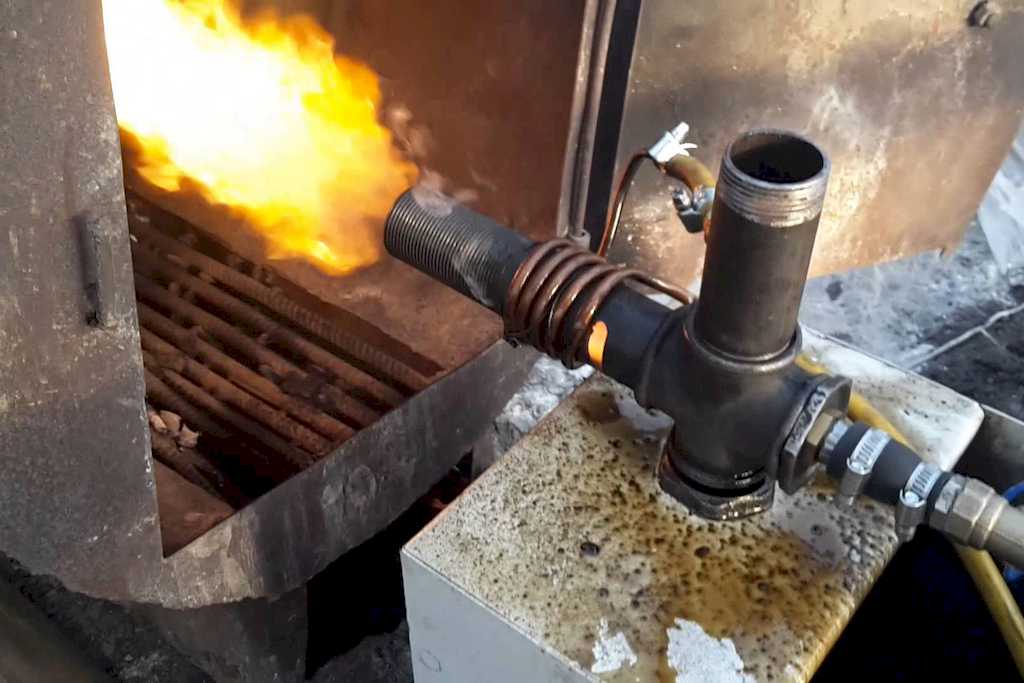

У печки на отработке масла с помощью вентилятора реализовывается гарантированная подача воздуха во вторую камеру. Процесс горения происходит эффективнее, благодаря чему теплый воздух равномерно поступает в помещение.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей. Он отличается экономичностью. Однако самостоятельный процесс изготовления аппарата является весьма трудоемким, поэтому лучше приобрести заводское устройство данного типа. К тому же следует учесть, что самодельные капельные печки привередливы к качеству масла, которое перед подачей в печь необходимо предварительно разогреть.

Самой результативной моделью является печь на отработанном масле с наддувом. Она, в сравнении с буржуйкой, имеет более высокую стоимость. Дополнительное тепло поступает от вентиляторов обдува. Наддув можно выполнить с помощью моторчика авто кулера, а обдувание обогревателя обеспечит домашний пропеллер мощностью 220 В.

Стандартная схема печи на отработанном масле

Изготовление прибора своими руками

При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.

Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.

Процесс работ

Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.

Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров

1. Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
2. Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
3. Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
4. Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
5. Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
6. Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
7. Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.

Какие могут возникнуть трудности?

Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.

Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.

Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.

Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.

Кирпичная печка

В гаражах довольно редко делают кирпичные печи, потому что процесс монтажа непростой. Агрегаты небольшие, поэтому в гаражном помещении для них вполне можно найти место.

Понадобится огнеупорный кирпич, раствор из шамотного порошка с песком и огнеупорной глиной для кладки. Чаще всего такие печки делают высотой примерно в 9-10 кирпичей. Чтобы обеспечить отвод печных газов, нужно оборудовать кирпичный дымоход. Его вставляют в гильзу, выполненную из нержавеющей стали. Желательно вывести дымоход непосредственно через крышу.

Когда у автолюбителя вообще нет опыта в подобной строительной работе, лучше обсудить все подробности с опытным печником. Дело в том, что возводить такую печку из кирпича действительно непросто. Если в работе были допущены серьезные ошибки, кладку потом придется разрушать и переделывать полностью.

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

• для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
• высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
• частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
• большой расход топлива – его вам понадобится не менее 2 л/час
• теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

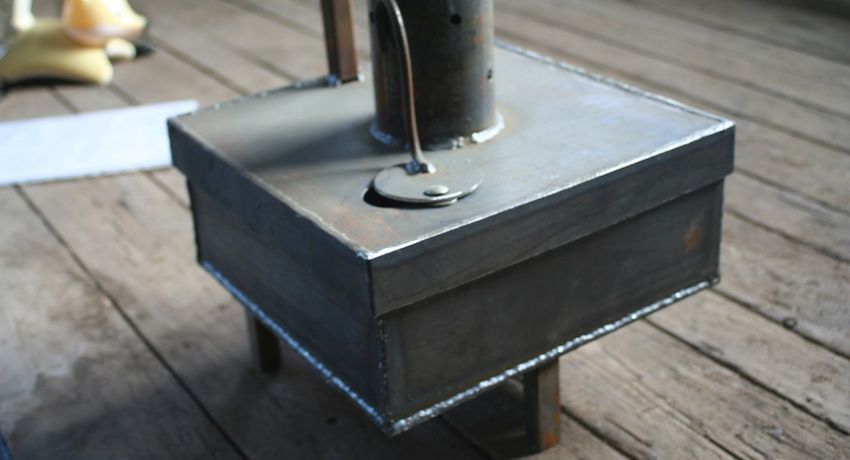

Пошаговая технология изготовления печи своими руками

Начинают с выбора материала. Предпочтение отдается не ржавому, а в нормальном состоянии металлу, без дефектов, раковин и трещин. Алгоритм дальнейших действий такой:

Вырезают заготовки для баков печи. Они подобны, только отличаются крышками. У нижнего днище сплошное, из верхнего торца выходит патрубок. У другого, соответственно, внизу по центру вваривается дожигатель, вверху – выход дымохода (со смещением от центра).
Выбирают отрезок трубы для дожигателя. В стенках высверливаются отверстия для забора воздуха.
Собираются баки

У нижнего днище сплошное, это важно не перепутать. В верхний бак внизу вваривается труба дожигателя, вверху – патрубок для дымохода печи

В нижнем предусматривается заслонка, как в обычной буржуйке (можно сделать потом).
Швы проверяют на качество, оббивают шлак и зачищают. Остывшая печь готова к испытаниям.

Как чистить печь?

Первая чистка По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Розжиг

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Как функционирует печь на отработанном масле

Принцип работы такой техники основан на пиролизе. Обычно такие установки требуют применения фильтровальных установок, но маленькая буржуйка на отработанном масле, используемая в малогабаритном помещении, не причинит вреда здоровью человека, даже если конструкцией не предусмотрены элементы очистки. Печки обычно отличаются простой конструкцией:

• камера сгорания топлива;
• отсек для сгорания газа;
• камера для дожигания газообразной среды.

Печь на отработанном масле

Если правильно спроектировать аппарат, продукты сгорания будут распадаться, не доходя до выходного отверстия печи на отработке. Когда заливается масло в первую камеру, здесь происходит его поджиг и сгорание. Под воздействием высоких температур топливо испаряется, газообразная среда попадает в следующую камеру.

Под воздействием кориолисовой силы газ поднимается. Благодаря многочисленным отверстиям внутрь трубы попадает кислород. Это способствует повышению скорости движения потоков газа, при таких условиях он не будет покидать пределы камеры. Здесь же повышается температура вплоть до критического значения – 1000 °С. Чтобы снизить контраст перепадов температуры на выходе из агрегата, как раз и необходима эта самая вторая камера

Важно помнить и об опасностях, т. к

в процессе сгорания топлива выделяются опасные для здоровья окислы.

Печь на отработке (отработанном моторном масле)

Как остывает гараж?

Но почему это гараж нужно обогревать не так, как дом? Он много меньше, тут сказывается сидящий в печенках у технарей закон квадрата-куба: при уменьшении размеров геометрического тела отношение его поверхности к объему увеличивается. Соответственно, и самодельная печь для гаража, и готовая фирменная, должны иметь тепловую мощность на единицу объема помещения большую, чем домовая. Поясним на примере.

Вот дом, 10х12 м в плане, высотой с цоколем и перекрытиями 5 м. Крышу для простоты возьмем плоскую, сути дела это не изменит. Общий объем дома тогда выйдет 10х12х5 = 600 куб. м, а площадь его поверхности, считая и пол (сквозь него тоже тепло уходит) 10х5х2 (2 короткие стены) + 12х5х2 (2 длинные) + 10х12х2 (пол и крыша) = 100 + 120 + 240 = 460 кв. м. На один куб объема приходится 460/600 = 0,77 квадрата, через который тепло уходит.

Теперь стандартный гараж, 4х7х2,25 м. Объем – 63 куба; площадь поверхности – 105,5 квадратов. На 1 куб – 105,5/70 = 1,67 квадрата, считай, вдвое с лишним большая площадь теплопотерь. Если, скажем, по расчету печь для дома вышла на 10 кВт, то там на единицу объема приходится 10/600 = 0,017 кВт. Для гаража тогда нужно на 1 куб 0,037 кВт, а на весь объем 0,034х63 = 2,33 кВт. Если принять температуру в гараже 16 градусов (для работы) или даже 8 градусов (минимальную стояночную для машины), то мощность обогрева падает ненамного, до 1,8 и 1,2 кВт соответсвенно.

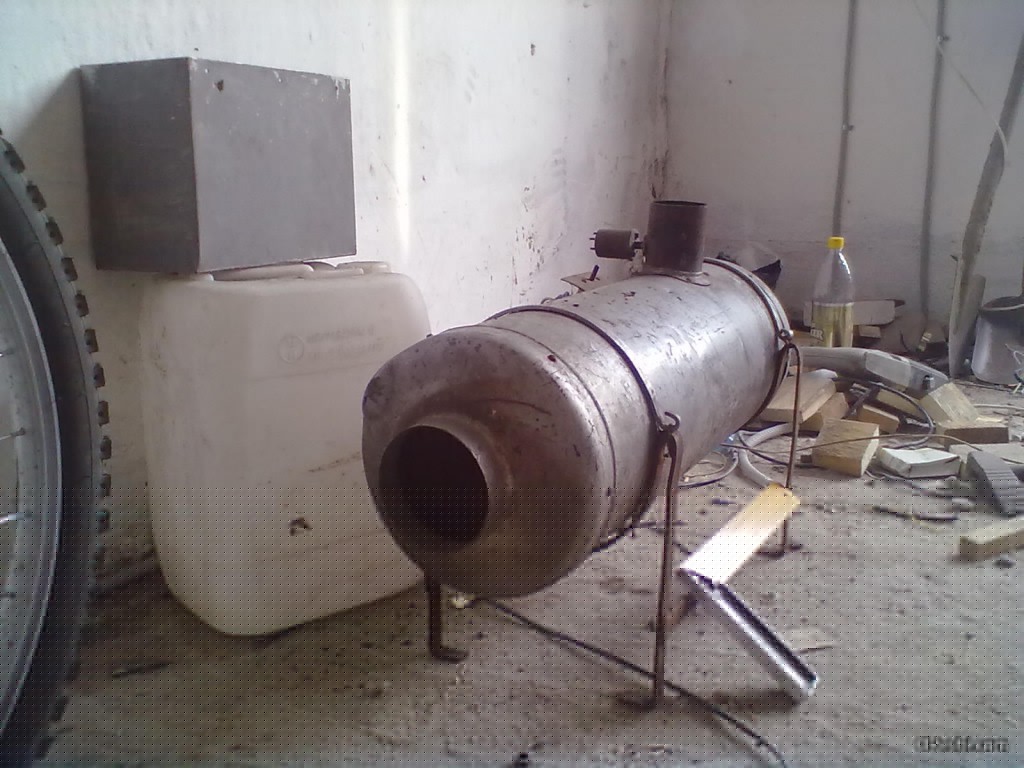

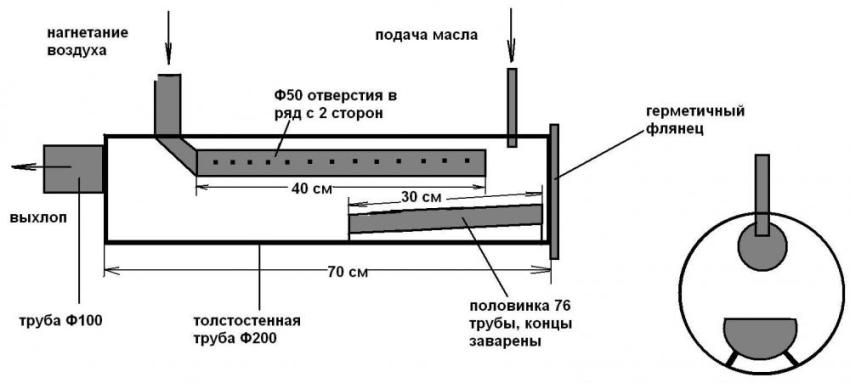

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Еще лучше – зашить стенку металлическим листом.

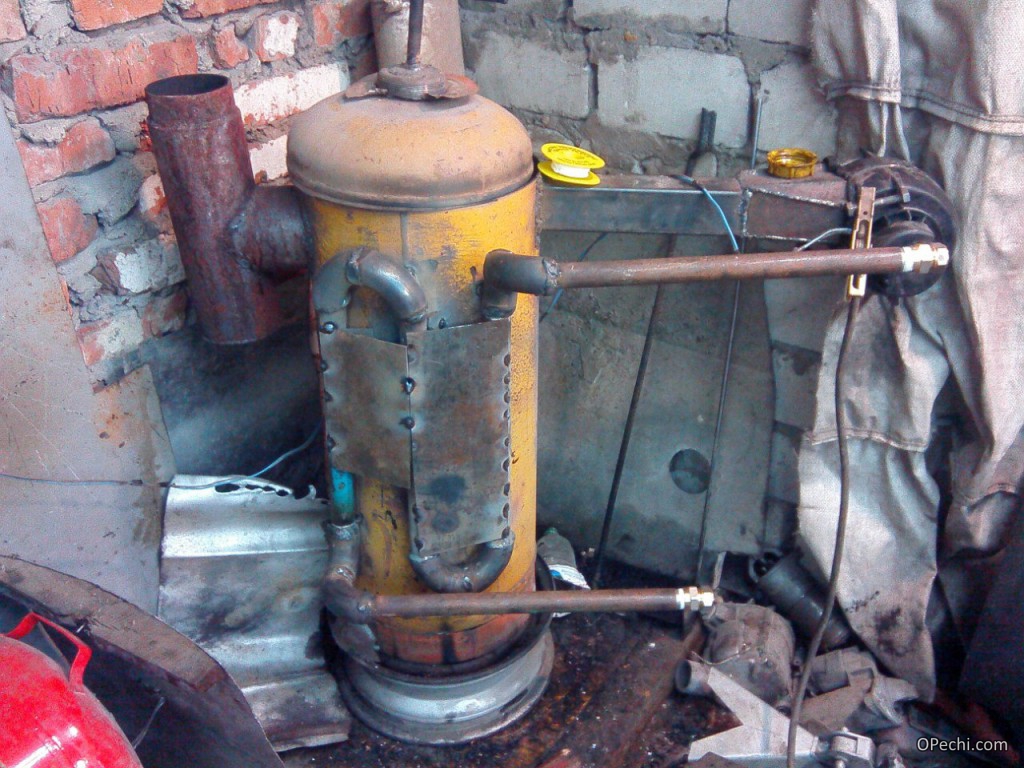

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Преимущества и недостатки

Масляные печи обладают рядом преимуществ:

• Их достаточно легко сделать самому, используя доступные инструменты, материалы. Затраты на изготовление, эксплуатацию невелики. Быстро нагреваются, прогревают помещение. Экономичны расход масла примерно 0.5 литра в час.
• Очень быстро нагревается. Просты и надежны, легко разобрать, перевезти в другое место. Полностью автономны, им не страшны капризы природы, отсутствие электричества. Практически не дымят. Экологичны, потому что отработка масла не попадает в природу.

Есть и недостатки:

• В качестве топлива можно использовать лишь масло, что не очень удобно. При сгорании бак для масла сильно загрязняется, его нужно периодически очищать. Поэтому этот нюанс следует учесть при изготовлении печи, делать ее нужно разборной.
• Главный недостаток высокая пожароопасность, так как печи сильно нагреваются. Поблизости от нее не должно быть канистр с нефтепродуктами, других легкозагорающихся предметов. Изготавливая и используя ее, необходимо строго соблюдать Правила пожарной безопасности.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Из газового баллона

Изготовленная из газового баллона печка способна отапливать помещение до 100 м2. Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

• уровень, рулетка;
• дрель;
• напильник;
• болгарка;
• сварочный аппарат;
• стальные уголки;
• трубы для горелки и дымохода;
• газовый баллон на 50 л;
• емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

Печь на отработке своими руками
