Кирпичный дымоход: расчет, технология кладки своими руками, правила и порядовка

Как построить камин

Вообще правил постройки камина довольно много и перечислять все в одной статье нет ни какого смысла. Если выполнить хотя бы основные из этих правил, то в будущем это поможет избежать неприятностей, связанных с эксплуатацией камина.

Дело в том, что камин нельзя просто так, как шкаф или плиту, принести домой, поставить на приготовленное место и пользоваться им. Для камина нужны условия. Дело в том, что камин – это набор жёстких пропорций и размеров, которые взаимосвязаны и взаимозависимые. Поэтому, если принять по умолчанию, что по этой части печник выдержал все пропорции, то можно переходить к тем моментам, которые способны помешать нормальной работе даже правильно сложенного или смонтированного камина.

Материалы

Свойства дымоходов камина во многом зависит от приобретаемых материалов. Для этого необходимо знать, какому материалу необходимо отдать свое предпочтение.

Используемые материалы имеют такие свойства:

Керамика.

Керамические дымоходы

Высокие показатели теплоемкости.
Устойчивость к перепадам температур.
Долгий срок эксплуатации.

Нержавеющая сталь.

Легкий монтаж и небольшой вес готового изделия.
Не подвергается воздействию кислот.

Кирпич.

Долгий срок эксплуатации.
Высокая теплоемкость.

Асбестоцементные трубы.

Основные характеристики асбоцементного дымохода

Ограничение по температуре выходящих дымовых газов. Оптимальная температура для таких труб равна 300 градусам.

Задачи профилактики ПБ

Стоит признать, что пожарную профилактику справедливо считают важнейшей частью современных предприятий, градостроительной сферы, а также застройки и планировки. За организацию профилактики отвечают профильные отделы, являющиеся частью пожарного надзора.

Основные задачи

К основным задачам можно отнести:

Организацию и осуществление постоянного наблюдения за противопожарным состоянием объекта.
Разработку и реализацию всех необходимых мер ПБ.
Осуществление постоянного контроля за выполнением предусмотренных требований пожарной безопасности.
Квалифицированное обучение основным мерам ПБ и конкретным действиям во время пожара.
Организация и реализация необходимой противопожарной пропаганды.
Постоянный контроль за системами и средствами ПЗ (противопожарная защита). Следить необходимо за состоянием и работоспособностью перечисленных компонентов.

Задачи лиц ответственных за пожарную безопасность

Руководитель предприятия – это лицо, которое соответствующим письменным приказом назначает работника, отвечающего за противопожарную безопасность. Список основных задач, которые выполняются данным работником, можно вывести из его прав и обязанностей, к которым относятся следующие пункты:

Организация, ликвидация и проведение реорганизации пожарных подразделений объекта.
Оперативно предлагать органам власти меры, связанные с улучшением противопожарной обстановки.
При возгорании, ответственный работник берёт на себя процесс изучения причин пожара и предлагает меры, направленные на устранение этих причин.
Поощрение других работников или сотрудников, активно принимающих участие в обеспечении ПБ.
Получение любой информации, которая касается ПБ. Информация может запрашиваться и у нижестоящих, и у вышестоящих инстанций. Помимо этого, информация поступает от государственных пожарных органов.
Тесное сотрудничество с государственным пожарным надзором (с его представителем).

В целом, список обязанностей ответственного лица за ПБ выглядит достаточно внушительным:

Соблюдение требований и нормативов правил противопожарной безопасности.
Выполнение законных требований вышестоящих руководителей из профильных органов. Также работник должен учитывать все поступающие постановления и предписания.
Проведение пропаганды борьбы с возгораниями и пожарами.
Организация обучения рабочего персонала главным правилам ПБ.
Контроль исправного технического состояния систем пожаротушения.
Пресечение использования не по основному назначению систем пожаротушения.
Сотрудничество с различными пожарными подразделениями.
Предоставление общих сведений о пожарной профилактике и состоянию объекта или предприятия.
Организация тушения возникшего пожара.
Организация эвакуации, при возгорании.
Создание условий для представителей государственного пожарного надзора, которые желают посетить предприятие и осуществить его проверку.
Поддержание движения добровольных пожарных дружин.
Предоставление руководства, связанного с объектной ПО (пожарная охрана).

У ответственных за пожарную безопасность лиц очень много работы и поэтому на данную должность обычно назначают грамотных, коммуникабельных, строгих и деятельных сотрудников.

От ответственного за пожарную безопасность ожидается, что он будет хорошо знать и соблюдать существующие правила ПБ.

Соблюдение главных требований

Если спроектировать или построить дымоход из кирпича своими руками, допустив нарушение существующих норм, это легкомыслие, скорее всего, будет иметь печальные последствия. Потому их соблюдение нужно контролировать на всех этапах работы.

Во-первых, монтаж системы вытяжной вентиляции должен проходить параллельно с установкой компенсирующей приточной системы.

Во-вторых, по каналам вентиляционных решеток не должен проходить отводимый дым. Нельзя допустить, чтобы его задерживали любые возникающие на пути препятствия, что непременно станет причиной его скопления.

Решив обзавестись камином, необходимо помнить о том, что ему потребуется внутренняя перегородка, сделанная из материала, отвечающего требованиям пожарной безопасности. При необходимости выполняется наружное утепление: так газы, которые отводит дымоход, не будут образовывать конденсат либо его количество значительно уменьшится.

Если в стенах невозможно разместить дымоотводящие каналы, для использования подойдут насадные (прямо на перекрыше печи) или коренные (установленные особняком кирпичные стояки) трубы.

Необходимо помнить правило: один камин может быть присоединен только к отдельной дымовой трубе. Правда, возможны исключения, когда два камина располагаются на одном этаже и подключаются к общей трубе (с учетом требований к рассечке: высота от нижнего соединения – от 1 м, толщина – 12 см).

Чтобы увеличить площадь обогрева камина, рачительные хозяева часто используют трубу-радиатор. Во время функционирования очага регулируемый воздухообмен будет контролировать интенсивность горения. В качестве альтернативы устанавливается заслонка.

Отвод дыма организовывается как можно проще, в идеале – устроив вертикальную дымоотводящую систему высотой больше 7 м либо используя более сложную конструкцию, углы отводов которой превышают 45 градусов. Применяя колено, не забывайте о необходимости тройника, который способен облегчить процесс очистки.

Особое внимание стоит уделить месторасположению и теплозащите дымохода

Из-за летучих продуктов горения конструкция будет сильно нагреваться, поэтому важно обезопасить стены и перекрытия от возможного возгорания. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты

Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты.

Участок, через который проходит канал, нужно дополнительно утеплить, а на самом верху трубы разместить грибок или флюгер.

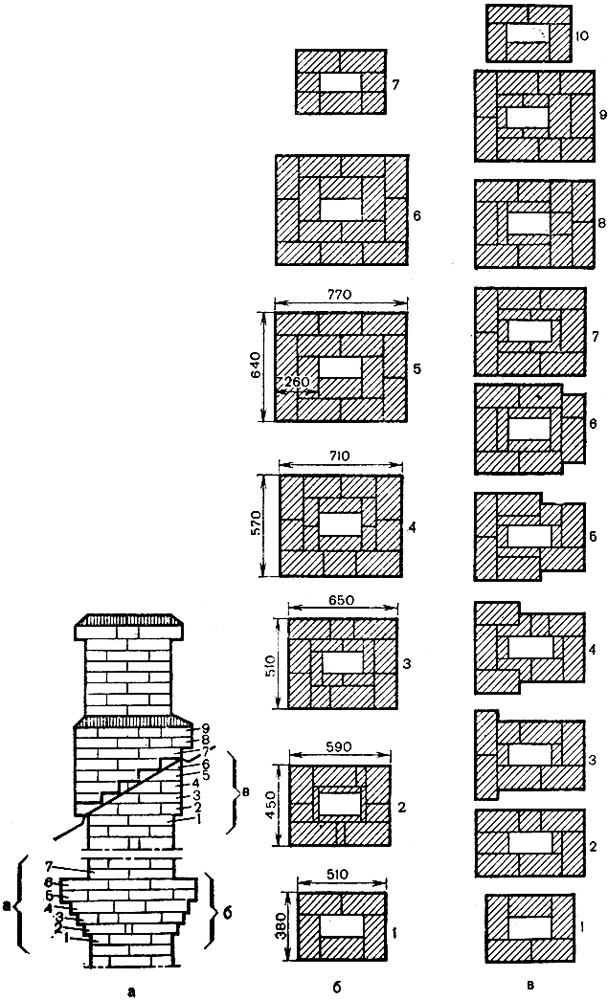

Дымоход из кирпича

К недорогим конструкциям относятся кирпичные дымоходы, они прекрасно вписываются в архитектурное строение любого здания.

Кирпичный дымоотвод нужно построить таким образом, чтобы его можно было легко обслуживать.

Для устройства каминного дымохода требуется соблюдать соответствующие строительные нормы и правила при возведении вертикальных конструкций.

Дымоотвод каминной печи должен обеспечивать достаточный вывод продуктов горения. Конструкция, высотой в 5-6 метров улучшает тягу. Лучший вариант, когда дымоход находится выше уровня конька крыши на 50 сантиметров.

Следует помнить, что слишком широкий внутренний объём трубы сокращает работоспособность отопительного прибора, а слишком узкий – затрудняет вывод продуктов сгорания.

Если дымоход находится рядом с высоко стоящей стеной, тогда его наращивают материалами из нержавеющей стали, асбестовой или керамической трубой.

Дымоходный канал важно располагать вертикально, возможный угол отклонения: 30 , на отрезке не длиннее 2 метров.
Канал для соединения отопительного котла с дымоходом должен быть коротким, с малым количеством изгибов.
Для лучшей тяги, каналы должны иметь одинаковый диаметр.
Производить кладку дымоотвода следует аккуратно и нужно, чтобы швы между кирпичами были заполнены полностью.

Какие материалы требуются для обеспечения безопасности от возгорания?

Для создания наилучшей защиты кровли от огня, нужно использовать различные штукатурные и каркасные средства высокого качества. Эти материалы сильно влияют на уровень огнестойкости деревянного сооружения. Самыми предпочтительными становятся:

Теплоизоляционная штукатурка; гипсоволокнистым плиткам.
Определённой минеральной вате.
Эти материалы используют для улучшения огнестойкости деревянных компонентов помещения.

Независимо от разновидности применяемых веществ, должна осуществляться проверка всех качеств кровли. Речь идет об анализе, проводимом сотрудниками МЧС и определённой независимой организацией.

Дымоход из кирпича: за и против

Большая распространенность подобных каналов связана со следующими их характеристиками:

хорошая термоустойчивость, о которой уже шла речь; во время эксплуатации печи или камина температура продуктов горения достигает 750 °С, поэтому, выбирая материал для их возведения, лучше остановиться на шамотном кирпиче: он способен выдержать температуру до 1000 °С;
высокий КПД, обусловленный хорошей теплопроводностью;
привлекательный внешний вид законченного дымохода, что особенно важно при желании сохранить единый стиль строения.

Тем не менее у обустройства кирпичом есть и свои минусы:

За счет того, что углы конструкции создают вихревые потоки, выведение продуктов горения оказывается затруднено.
Постоянное влияние коррозионно-активных сред и колебания температур является причиной образования конденсата, который со временем может разрушить дымоход, сложенный из красных брусков.
Несовершенство стенок отводящей конструкции обуславливает оседание сажи на неровной поверхности, а значит, сокращается рабочее пространство. Постепенно это ухудшает тягу.

У кирпича, как и у любого другого материала, есть как сильные, так и слабые стороны, без учета которых приступать к работе не стоит. Тем не менее на сегодняшний день именно этот материал выбирают чаще других.

Оценка пожарной опасности веществ и материалов

Пожароопасность веществ и материалов измеряется по степени их горючести. Всего выделяют три группы твердых веществ:

горючие;
негорючие;
трудногорючие.

Горючие способны к самовозгоранию и к воспламенению от источника зажигания. Негорючие не подвержены горению на воздухе. Трудногорючие – вещества с пониженной пожароопасностью, которые загораются только при значительных температурах, близких к температурам воспламенения.

При этом следует помнить, что среди негорючих веществ есть и такие, которые относятся к пожароопасным:

Вещества, которые при воздействии с водой или друг с другом выделяют тепло или горючие продукты. К ним относится карбид кальция, негашеная известь, водные растворы кислот.
Окислители, сжатый кислород.
Вещества, способные к самовозгоранию на воздухе. Это жидкий фосфор, фосфористый водород.

Жидкие горючие и леговоспламеняющиеся вещества под воздействием температуры испаряются, из-за чего возможна вспышка, приводящая к пожару. Такие вещества делятся на четыре класса:

1-й класс – вспышка при 28°С и ниже.
2-й класс – от 28 до 45°С.
3-й класс – 45–120°С.
4-й класс – вспышка от 120°С.

Оценку ПО согласно методическим рекомендациям Российского научно-исследовательского института противопожарной обороны проводят по плану в зависимости от агрегатного состояния вещества. Для газов:

Показатели температуры самовоспламенения.
Возможность воспламенения в воздухе.
Предельное давление взрыва.
Класс взрывоопасности.
Энергия сжигания.
Взрывоопасная концентрация кислорода (min).
Скорость горения.
Гасящий диаметр.
Реакция на водопенные средства тушения.

Для жидкостей:

Показатели температуры самовоспламенения.
Класс горючести.
Предельная температура вспышки.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

внутренней трубы, по которой и отводится дым;
слоя негорючего утеплителя, как правило, базальтовой ваты;
внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

Примерный вид будущей русской печи с камином

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

Первые 3 ряда меньше подвергаются температурному воздействию при нагреве печи, поэтому могут делаться из менее жаростойких сортов кирпичей. В 1 слое допускается применение сначала целых кирпичей по внешнему периметру, внутри – бой. Во 2 слое делают 2-3 окошка под очистные колодца, поддувало (количество зависит от проекта печи). 3 ряд повторяет укладку 2 ряда.

1

2

3
При создании 4 слоя начинается выстраивание передней части топки. Остальные части слоя повторяют рисунок предыдущего ряда. Используются и красный, и шамотный кирпич (последний выкладывается по периметру топки).

4
На 5 слое создаются каналы, поддувальная камера. На последнюю кладется решетка. Используется только красный кирпич.

5
При выкладывании 6 слоя монтируется топочная дверка, вентиляционная решетка. Вокруг топки используется шамотный кирпич. В остальных местах – красный.

6
7 слой выкладывается по рисунку 5-ого, 8 слой по рисунку 6-ого (это называется «вперевязку»).

7-8
На 9 слое делается подпечка, при необходимости устанавливается варочная поверхность с конфорками.

9
10 слой будет чуть сложнее. Углы выкладываются из трехчетверток. Бока делаются из ложковых полномерных кирпичей, а задник – из тычковых полномерных экземпляров. Впереди кладутся целые кирпичи стычками вглубь в 3 слоя. При такой укладке получается полость, называемая шестком. Пространство между шестком и задней стенкой печи засыпается прослойкой из гравия, песка, глины.

10
11, 13, 15, 17 ряды – по бокам укладывают тычковые кирпичи, вдоль задней стенки – ложковые. 12, 14, 16 ряды делаются по рисунку 10 ряда. На этом этапе еще делается каминная арка.

11

12

12 (продолжение)

13

14

15

16

17
На 17-м ряду, точно над установленными внизу, устанавливаются верхние декоративные решетки на вентиляционные выходы печи.
17 (продолжение)

На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.

18
19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.

19

20

21

22
На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

23

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

На 24 слое задвижки фиксируются.

24
25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

25

26

27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

29-30

На 32 ряду закряпляется очистная дверца.

34-35-36

На 37 слое завершается дымоотводный канал, ставятся задвижки.

На 38 слое задвижки перекрываются.

39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

39-40

Можно ли подключать камин к дымоходу из керамики

Каминные дымоходы из керамики обеспечивают устойчивую тяговую силу и практически полное отсутствие конденсата. Главной задачей системы дымоотведения является удаление продуктов сгорания в полном объеме, а также предотвращение попадания дыма и запаха гари в помещение. Керамические дымоходы с успехом справляются со всеми этими задачами.

Не всегда подключение керамической трубы будет лучшим решением. Мнения специалистов относительно выбора системы дымоотведения, в зависимости от типа используемого топлива, следующие:

Газовые камины – для данного оборудования характерным является продуцирование дымовых газов низкой температуры. Оптимальным решением при эксплуатации газового камина является выбор утепленной сэндвич-трубы.
Угольное оборудование – в процессе сжигания угля выделяется большое количество тепловой энергии. Система дымоотведения, подключаемая в этом случае должна выдерживать постоянный нагрев в 600°С и кратковременный (при горении сажи) до 1000°С. Кирпичный дымоход соответствует всем этим требованиям, но имеет один недостаток – незначительный срок эксплуатации. Предпочтение следует отдать подключению камина к керамическому дымоходу в керамзитобетонных блоках.
Дровяные камины – в процессе горения дров выделяется так называемый «белый дым». В результате продуцируется большое количество конденсата, даже при утепленном дымоходе. Труба, используемая для отведения дыма должна быть кислотоустойчивой, способной выдерживать высокий нагрев. По этим свойствам, керамические трубы для каминных дымоходов являются оптимальным решением.

Плюсы и минусы керамического дымоотвода у камина

У керамических труб, как и у других систем дымоотведения, имеются свои положительные и отрицательные стороны, которые необходимо учитывать при выборе. В качестве преимуществ можно выделить:

Хорошая теплоизоляция – керамическая труба быстро нагревается и долго остывает. Нагрев выше точки росы осуществляется в считанные минуты, независимо от времени года и наличия температурных осадков.
Гладкая внутренняя поверхность – характеристики трубы обеспечивают стабильную тягу. Отсутствие шероховатостей – причина, по которой сажа практически не оседает на внутренней стенке.
Устойчивость к неблагоприятному воздействию – труба без потери герметичности выдерживает температуру в 1000°С. Нагрев до критичной температуры возникает в основном при возгорании сажи.
Длительный срок эксплуатации – керамические трубы способны проработать без потери технических характеристик в течение 40-50 лет.
Размеры и расстояния под керамический дымоход незначительны. Небольшие габариты позволяют установить систему даже в помещениях с ограниченной площадью.

В качестве минусов можно выделить:

Большой вес конструкции – труба из керамики, за исключением некоторых модификаций, заключена в блоки, что только увеличивает вес конструкции. Перед установкой потребуется сделать фундамент. В деревянных домах, а также в каркасных зданиях, рекомендуется использовать легкие блочно-керамические дымоходы. Конструкции облегченных труб можно устанавливать на деревянное основание или специально установленную монтажную площадку.
Высокая стоимость – по сравнению с сэндвич-трубой, стоимость конструкции выше приблизительно в два раза.
Сложная установка – монтировать керамические блоки дымохода необходимо крайне аккуратно. Стыки обрабатываются специальным герметиком. Блоки фиксируются с помощью жаростойкого клеевого раствора на основе глины. Обязательным является последующая отделка керамического дымохода плиткой или жароустойчивой штукатуркой.

Несмотря на свои недостатки, подключение керамической системы дымоотведения – это оптимальное решение. При условии грамотного и квалифицированного монтажа, можно нивелировать существующие недостатки.

Лучшие комплекты для системы дымохода

Многие покупатели предпочитают приобретать готовые комплекты, которые включают в себя сразу все элементы, необходимые для монтажа дымохода.

Vaillant (303 209) – комплект для горизонтального прохода через стену или крышу

Vaillant
Мне нравитсяНе нравится

Коаксиальный дымоход, который одновременно выполняет две функции – отводит отработанные газы и обеспечивает приток воздуха в систему. Дымоход выполнен из нержавеющей стали с покрытием оцинковкой.

В комплект входят:

трубы для отвода продуктов сгорания и притока воздуха;
внешние и внутренние розетки;
уплотнители;
крепежи.

Плюсы и минусы

доступная цена;
качественная сталь;
диаметр 80/125 мм;
достойная комплектация.

приходится докупать некоторые элементы;
продаётся не везде.

Средняя стоимость – 12 500 р.

Wolf DN60/100- комплект концентрического горизонтального дымохода через стену

Wolf DN60/100
Мне нравитсяНе нравится

Немецкий бренд выпускает качественные и прочные дымоходы. Комплект сертифицирован и соответствует всем стандартам качества. Отводная труба выполнена из нержавеющей стали, приточная из полипропилена. Данный комплект подходит только для котлов той же марки.

В комплект входят все необходимые трубы, хомуты, угловые элементы.

Плюсы и минусы

высокое качество;
доступная цена;
удобные крепления;
годовая гарантия от производителя;
легко найти в магазинах.

несовместимость с другим оборудованием;
не подходит для самостоятельного монтажа.

В среднем стоимость комплекта – 9 000 рублей.

Ariston Комплект дымохода 3318000 60/100, совместимый с отопительным котлом

Ariston Комплект дымохода
Мне нравитсяНе нравится

Коаксиальный дымоход, сделанный из алюминия и термостойкого пластика. Он позиционируется как универсальный и подходит к котлам разных типов – газовые и конденсационные. Трубы могут быть расположены как внутри, так и снаружи здания. Дымоход выдерживает температуру до 110 градусов тепла.

В комплект входят:

трубы;
поворотное колено;
хомуты;
розетки.

Плюсы и минусы

доступная цена;
актуальность для котлов настенных и напольных;
гарантия на 2 года;
выбор диаметров трубы;
устойчивость к коррозии.

недолговечная система;
одного комплекта не хватает для обустройства дымохода.

Цена комплекта – 5 000 рублей.

Комплект дымохода нерж 1 мм Ф-115 мм KOLUNDROV

Комплект дымохода нерж KOLUNDROV
Мне нравитсяНе нравится

Этот вариант позиционируется как оптимальный для дачной или садовой печи. Он сделан из нержавеющей стали и выдерживает температуру в 600 градусов. В комплект входят:

трубы;
хомуты;
зонтик.

Дымоход устойчив к коррозии и отличается надёжными сварочными швами.

Плюсы и минусы

доступная цена;
устойчивость к механическим повреждениям;
простая сборка.

ограниченный диапазон применения
не имеет изоляции.

Стоимость комплекта – 4500 рублей.

Итоговая таблица рейтинга

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)
1

Ferrum 115 мм 0,8 мм

Феникс 120 мм 1 мм (для бани)

Гамарт сэндвич-труба

Vaillant (303 209) — комплект для горизонтального прохода через стену или крышу

Wolf DN60/100

Ariston Комплект дымохода 3318000 60/100, совместимый с отопительным котлом

Комплект дымохода нерж 1 мм Ф-115 мм KOLUNDROV

Достоинства и недостатки кирпича для устройства дымоходов

Кирпич — это традиционный материал для оборудования дымоходов. Преимущества данного материала в относительной дешевизне (например, по сравнению с сэндвич-трубами) и длительном сроке службы. К тому же, кирпичный дымоход хорошо сочетается и со старыми зданиями, и с современными строениями, и с деревянными постройками, и с бетонными, и с кирпичными.

К недостаткам же можно отнести довольно длительный монтаж и большой вес конструкции. Также аэродинамические свойства кирпичных дымоходов (которые могут быть либо квадратными, либо прямоугольными) хуже, чем характеристики круглых труб.

К тому же, поверхность кирпича и цементные швы не отличаются идеальной гладкостью, поэтому на них быстрее оседает сажа и прочие твердые продукты сгорания.

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Как построить дымоход — строительство

При строительстве дымохода вы всегда должны работать от земли вверх, что обычно означает, что вы начнете проект на вершине камина, если целью дымохода является вентиляция камина.

Убедитесь, что вы строите дымоход на железобетонной площадке.

Если нет, то перед строительством дымохода вам придется уложить бетонную площадку толщиной от 8 до 12 дюймов, в зависимости от того, сколько этажей имеет дом.

Смешайте раствор с предложенными порциями цемента, извести и строительного песка. Консистенция будет правильной, если смесь напоминает по густоте арахисовое масло. Используя кельму, нанесите на каждый кирпич столько раствора, чтобы он вытекал из швов. Это гарантирует, что швы заполнены без воздушного пространства.
Укладывайте кирпичи друг на друга, наращивая стенки дымохода с каждой стороны. Периодически используйте уровень, чтобы убедиться, что кирпичная стена ровная как по горизонтали, так и по вертикали. При необходимости корректируйте, пока раствор не высох.

Установите металлический оклад там, где дымоход выходит через стены. Используйте оклад в местах сопряжения дымохода с крышей и в качестве подкладки под крышку дымохода. Загерметизируйте оклад с помощью водонепроницаемого силиконового герметика.

Установите колпак на верхнюю часть кирпичного корпуса дымохода, убедившись, что он выступает за стену дымохода минимум на 2 дюйма и имеет наклон не в сторону дымохода, а в сторону строения. Убедитесь, что колпак имеет край, который позволяет воде стекать от дымохода, чтобы уменьшить попадание влаги внутрь.
