Подключение дымохода для печки буржуйки своими руками

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м. Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

Особенности «буржуйного» дымохода

Дымоход в буржуйке состоит из двух частей:

• теплообменной;
• газовыводящей.

Выводящая труба со временем практически не изменялась. Раньше к буржуйке напрямую подсоединяли обыкновенную металлическую трубу, которая выходила на улицу. Сейчас используют определённые материалы, а дымоход подключают либо после заслонки, перекрывающей выход после окончания горения, либо к дымоотводящему каналу.

Внутри корпуса размещается теплообменная часть трубы. Как усовершенствованный и пожаробезопасный вариант конструкции, в буржуйках устанавливают коленный дымоход. Форму его теплообменных элементов и их расположение определяют вид печи и конструкция дымохода. Вытянутые в горизонтальной плоскости печи оборудуются «дымовой камерой» или «колпаком». В таких конструкциях отработанные газы через отверстие в боковой стенке попадают в этот отдел, увеличивая тем самым теплоотдачу буржуйки, и только после этого «вылетают в трубу».

Печи, вытянутые по вертикали, имеют более сложное устройство дымохода. В них используется та же коленная система, в которой для увеличения теплоотдачи используются наряду с коленными ещё и спиральные каналы. Такая конструкция задерживает дым и продлевает жизнь печи.

Из чего можно сделать дымоход

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Правильная труба для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений
Фото из
Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

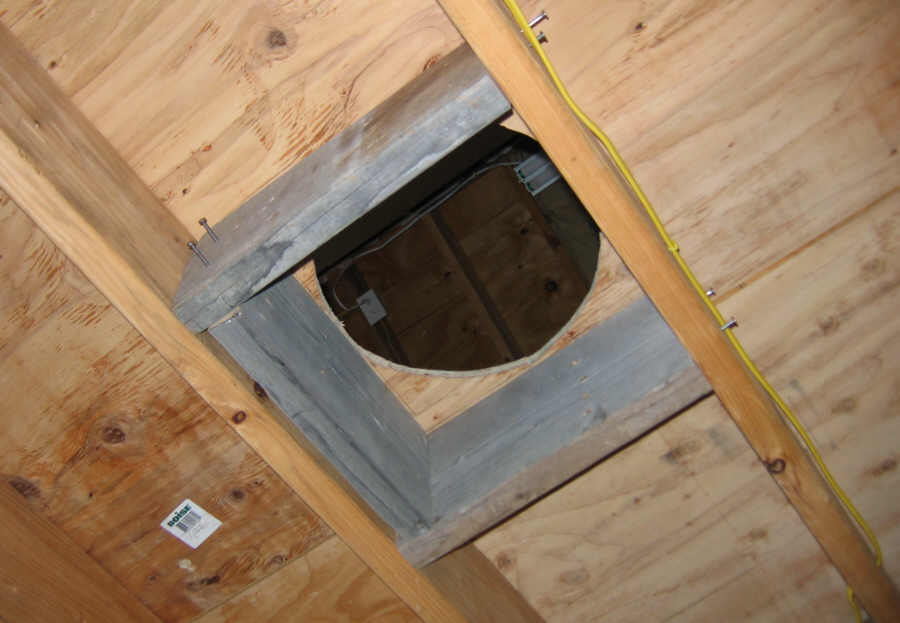

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Рекомендации по монтажу

Перед заготовкой материалов сделайте чертеж дымохода и проставьте размеры всех участков – так легче подобрать трубы нужной длины. Не забудьте о крепеже – кронштейнах и хомутах, а также купите уплотнительные средства для стыков – печной герметик и асбестовый шнур.

Как правильно делаются приставные дымоходы буржуек:

1. Начните с пробивки (прорезки) сквозного отверстия. В кирпичной стене его диаметр равен наружному размеру утепленной трубы. В деревянной вырезается квадратный проем, чьи габариты на 760 мм больше живого сечения канала (38 см в каждую сторону).
2. Смонтируйте вертикальный участок, установив тройник и сборник конденсата напротив готового отверстия. Стеновые кронштейны и хомуты крепления ставятся с шагом 1,5—2 м, стыки обрабатываются герметиком.
3. Установите печь на расстоянии не менее 50 см от горючих конструкций и подключите горизонтальный участок из одностенной трубы. Ее тоже отодвиньте от сгораемых поверхностей на 500 мм или защитите дерево листом железа, плитой минерита и так далее.
4. Соедините внутренний участок с наружным. В стене из кирпича труба пропускается через стальную гильзу с уплотнением, в деревянной обрамляется кровельным железом с каменной ватой внутри. Не допускайте, чтобы стык оказался в толще стены.

Прокладка внутреннего дымохода через перекрытие выполняется аналогичным образом. Разница в том, что конденсатосборник располагается внутри помещения, а проход через крышу герметизируется с помощью специальной дымоходной накладки (мастер – флеш).

Специфика работы буржуек с низким КПД позволяет уменьшить до 3,5—4 м общую высоту трубы, выводимой над плоской кровлей одноэтажного гаража. Зона ветрового подпора отсутствует, поскольку нет конька и скатов, а нагрев отходящих газов до высокой температуры создает достаточную естественную тягу. Как это реализовано в гараже, смотрите на видео:

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

• 1 колено длиной 120 см, диаметром 10 см;
• 2 колена длиной 120 см, диаметром 16 см;
• 3 стыковых колена 16*10 см;
• Тройник диаметром 16 см и заглушка к нему;
• Грибок – 20 см;
• Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

Монтаж дымохода с помощью металлических труб

Создать надежную и безопасную конструкцию канала для вывода продуктов горения для печи-буржуйки можно только при условии соблюдения определенных правил. Уделив этому процессу некоторое время, удастся соорудить наиболее простое устройство, состоящее из внутренней и наружной частей. На уровне перехода потолка в кровлю производится их соединение. Чтобы соорудить простейший канал для буржуйки, используются готовые трубы или сгибается лист железа. Собственноручное создание изделия предполагает выбор любого нужного диаметра.

Чтобы соорудить стандартный дымоход для буржуйки, следует запастись металлической продукцией: трубами или листом определенного размера, тремя стыковыми коленами (одно с параметрами 100х1200 мм, два – 160х1200 мм), тройником с заглушкой на 160 мм, проходным стаканом, специальным грибком на 200 мм, козырьком от дождя. К этому перечню стоит добавить герметик особой прочности и теплоизоляционный материал.

При отсутствии возможности обзавестись металлопрокатными изделиями, соорудить основную трубу дымохода для буржуйки получится за счет использования стального листа. Его можно согнуть с помощью таких инструментов, как киянка, молоток и клещи. Специальное устройство для гибки металла, сварочный аппарат и рулетка дополнят комплект необходимых инструментов. В зависимости от толщины листа можно использовать либо специальные ножницы, либо болгарку.

Стоит ли заниматься процессом самостоятельного изготовления трубы для дымохода при наличии в продаже разных видов и размеров подобной продукции, каждый решает сам. Все же эксперты не рекомендуют людям без навыков профессии жестянщика браться за эту работу

Ведь в таком варианте дымохода для буржуйки важно соблюдать герметичность стыков, чтобы через возможные прорехи продукты горения не просачивались наружу

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Подключение дымохода для печки буржуйки своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

• 1 колено длиной 120 см, диаметром 10 см,
• 2 колена длиной 120 см, диаметром 16 см,
• 3 стыковых колена 16*10 см,
• Тройник диаметром 16 см и заглушка к нему,
• Грибок – 20 см,
• Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Подключение дымохода для печки буржуйки своими руками Подключение дымохода для печки буржуйки своими руками Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Последовательность монтажа

Буржуйка должна устанавливаться на негорючее основание на удалении от предметов мебели и легковоспламеняющихся составов

Последовательность монтажа примерно одинаковая для любого варианта прокладки дымохода.

Выбор места

Место для буржуйки выбирают, учитывая конфигурацию будущего дымохода — минимальной длины горизонтальные отрезки и не более 3 поворотов.

Соблюдение несложных условий обеспечит необходимую тягу при любой погоде.

Принимают во внимание способ прокладки труб, что потребует изготовления отверстия в стене или частичную разборку потолка и кровли. К одному дымоходу разрешено подключить одну буржуйку — это тоже влияет на выбор места

В больших помещениях выбирают середину комнаты и стену, где легче делать отверстие под дымоотвод

К одному дымоходу разрешено подключить одну буржуйку — это тоже влияет на выбор места. В больших помещениях выбирают середину комнаты и стену, где легче делать отверстие под дымоотвод.

Согласно правилам поверхность стен и потолка не должна нагреваться выше 45 оС. Выбирают подходящее расстояние до ограждающих конструкций или предусматривают запас для прокладки теплоизолятора.

Замеры и расчёт параметров дымохода

Схема прокладки дымохода

На заводских печках производитель делает необходимый диаметр выходного отверстия для продуктов сгорания. Исходя из него выбирают трубы подходящих размеров.

Если буржуйка самодельная, диаметр трубы легко рассчитать: внутренний D трубы в мм = объём камеры сгорания в литрах х 1,27. Пример: объём печки 50 литров. 50х1,27= 135. Внутренний диаметр трубы должен быть не менее 135 мм.

Согласно проведённым замерам, определяют и приобретают необходимое количество колен, поворотов, тройников. Верх трубы защищают колпаком или дефлектором, предотвращающим попадание внутрь осадков.

Для бани можно приобрести или изготовить самостоятельно теплообменник для воды, который размещают поверх трубы.

Защиту мест прохода через стены или потолок выполняют асбестовым шнуром или материалом.

Монтаж деталей

Работы по установке трубы начинают от буржуйки.

Последовательность действий:

1. Первое колено надевают на патрубок печи и фиксируют хомутами. Для надёжности делают дополнительное крепление к стене.
2. Проведя замер, изготавливают технологическое отверстие в стене или потолке, диаметром на 40 мм шире трубы.
3. Подбирают и монтируют колена и повороты необходимого размера.
4. В местах прохода через строительные конструкции устраивают самодельные или устанавливают покупные разделки.
5. Трубы крепят к стенам с шагом 1 метр.

Искрогасители для дымохода

Для надёжности и придания дополнительной защиты от утечек продуктов сгорания места соединений колен и поворотов обрабатывают жаростойким герметиком.

Толстостенные трубы соединяют сваркой.

Край трубы защищают колпаком или искрогасителем.

Пробная топка

После того как все детали собраны, проводят первое протапливание. На этапе выявляют места утечек дыма, которые устраняют. При недостаточной тяге удлиняют трубу дымохода — делают её выше.

Последний этап монтажа — тепло- и гидроизоляция стен, потолка, кровли.
