Буржуйка из дисков: конструктивные особенности, преимущества и недостатки

Печи промышленного изготовления

Современная промышленная печь под казан, как правило, является хорошо продуманным и грамотно засчитанным изделием. Они имеют оптимальные размеры, предельно функциональны и изящно выглядят.

Примерами могут служить печи: Самарканд, Везувий и Самобранка

Печи изготовлены из стали и оснащены выдвижным зольником, который можно извлечь даже во время горения. Колосниковая решетка у каждой из них чугунная.

Промышленные печи могут укомплектовываться дополнительными приспособлениями и оснасткой. В комплект входят: набор для барбекю, казан, приспособление для горячего копчения, совок и труба дымохода, если это предусмотрено конструкцией.

Особенности

Для сооружения печки буржуйки из колесных дисков нужно сначала понять ее особенности. Она может отапливать комнату площадью 12-17 м2. Ее устанавливают, несмотря на специфику материалов, не только в гаражном помещении, но также и для жилых комнат, подсобок, бань. Главное преимущество – доступная цена и хорошее качество.

Диски, как правило, изготавливаются из толстой прочной стали, тем самым обеспечивая увеличенное время эксплуатации для печки. По своему качеству колеса не уступают котельной стали в профилях или листах.

Также устройство почти не будет сушить воздух, металл при нагревании не выделяет токсины. Экологичность объясняется специальным материалом дисков – это специальная сталь, не подверженная коррозии.

Конструкция агрегата

По принципу работы буржуйка похожа на каменную или кирпичную печь. Закладка топлива реализуется внизу топки, вверх идет труба, являющаяся дымоходом. Тяга поддерживается за счет приоткрытой дверце или в сложноустроенных моделях благодаря наличию дополнительного отделения под золу. Оно же служит для поступления кислорода для поддержания горения.

Выделяют несколько способов конструирования печи – они различаются по ориентации в пространстве – вертикальный или горизонтальный агрегат. Также можно поделить модели по назначению – для пищи, обогрева, для бани и т.п. По виду топлива выделяют газовые, дровяные, угольные буржуйки.

Соблюдение расстояний при конструировании

При создании печи из дисков машин требуется учесть важную особенность. По нормам для данного твердотопливного пламенного устройства расстояние между поддоном топочной камеры и колосниковой решетки должно равняться не меньше 45-50 см. Это расстояние от места закладки топлива до первой преграды выходу газов дыма по направлению вверх.

Для кондиционного вида топлива – то есть при топке сырыми дровами, древесными отходами, расстояние нужно увеличить до 65-80 см.

Горизонтальная модель

Такие правила не сложно объяснить тем, что твердое топливо в процессе горения выделяет пиролизный газ. Он отходит через прямой дымоход в атмосферу, при этом забирая с собой существенную часть тепла. При воздействии пиролизными газами с менее горячими поверхностями они стынут, не успевая разделиться и догореть, формируя осадок в виде сажи. В последствии при эксплуатации такого устройства свод топки, внутренняя часть, покрывается толстым слоем нагара. Нагар существенно уменьшает КПД, повышает риски развития пожара.

Буржуйка из автомобильных дисков, сделанная своими руками, обычно топится бросовым топливом. Оптимальная схема под такой материал помогает не создавать высокий топочный отдел. Применяются не обычные колосники, а специальная конструкция, включающая:

листовую сталь 6 мм в толщину;
прутья арматуры 12-14 см в диаметре.

Нестандартная колосниковая решетка ставится внутрь прибора с зазором 5-8 мм, он нужен по причине отличия температурного уровня линейного расширения материалов. Данный вариант колосниковой системы помогает решить проблемы очищения от золы. Вместо зольника можно использовать жестяную банку 15-20 см в диаметре. Для поступления воздуха, чтобы поддерживать горение, дымоход сооружается не меньше 10 см и 2 м в высоту.

Вертикальная модель

Для горизонтальных моделей колосники не потребуются, а для регулирования притока воздуха в поддувало монтируется заслонка.

Сборка корпуса буржуйки из дисков

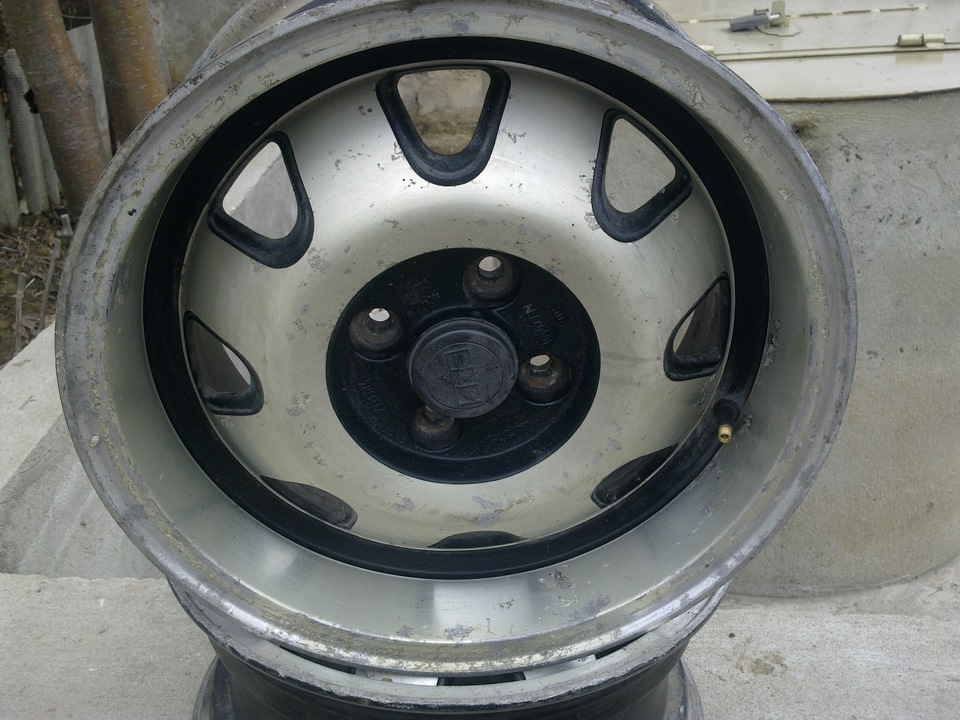

Прежде чем приступить к сборке, нужно подготовить диски.

У всех дисков срезается крышка прямо по ободу. Используйте для этой цели болгарку

Результат должен быть примерно таким: аккуратным, без выступов и неровностей

Эту процедуру нужно проделать со всеми 4 дисками

Крышки вам больше не пригодятся, но не спешите их выбрасывать, хотя бы одна из них будет шаблоном для дальнейшей работы

Положите эту крышку на решётку и отметьте по кругу для разреза. Вам будут нужны 2 такие заготовки Что делать, если вы не нашли чугунную решётку? Ничего страшного, её можно заменить такой же, только сваренной из арматуры. Это потребует больше времени, но результат будет не менее удачным.

Решётки привариваются по внутреннему ободу диска. Их нужно поставить на верхнюю часть первого и третьего по счёту диска

Дальше диски нужно соединить между собой сваркой по кругу, не оставляя щелей и зазоров

Ещё раз используйте срезанную крышку как шаблон и приготовьте два круга из металла для дна и верхней крышки буржуйки

Приварите крышки к ободам нижнего и верхнего диска на печке

Основа конструкции готова. На этом этапе она герметична. Следующая задача – установить на заготовке дверцы для топки и зольника, а также вытяжную трубу.

Печка для барбекю

Если вы намерены сделать печку под барбекю из дисков, то сердцевину не нужно вырезать. В этом случае на конфорке размещается решетка — рассекатель пламени, который будет выполнять роль кулинарной решетки-радиатора. Основное достоинство конструкции заключается в том, что на рашпере появляются разные температурные зоны, открывающие широкие возможности для одновременного приготовления разных блюд.

Это очень удобно при выезде на пикник, где каждый сможет получить пищу по своему вкусу. Печку такого типа принято изготовлять из дисков с небольшим количеством технологических отверстий. В качестве деталей для рабочей решетки используются велосипедные спицы. Варить их необязательно, т. к. они отлично фиксируются друг с другом и с помощью жаростойкого клея по металлу (метод холодной сварки).

Если вам необходимо создать печь буржуйку, то можно использовать диски целиком. Из-за толстого металла теплоёмкость и время теплоотдачи существенно улучшаются, но они гораздо хуже, чем в случае применения литых чугунных печей. Из недостатков конструкции — высокая трудоёмкость обустройства усовершенствованной печи с повышенной продуктивностью работы за счёт сложной конструктивной конфигурации.

Если вы располагаете большим количеством бросового топлива, то при создании печки-буржуйки для нежилого помещения можно и отказаться от использования перегородок-рассекателей. Подобный вариант несложно изготовить и из дисков грузового автомобиля. Это позволит достичь более высоких показателей КПД и более продуктивной теплоотдачи.

В итоге, учитывая большие размеры горизонтальных буржуек, чаще всего люди отдают предпочтение вертикальным решениям. Если же задача заключается в изготовлении печи из дисков, то первым делом нужно найти подходящий колосник и зольник

Важно не допустить, чтобы угли и горячая зола сыпались на противопожарную отмостку

Если говорить о теплотехнических свойствах, то они существенно улучшаются с помощью обеих хитростей:

Первая заключается в окружении верхней жаровой части специальным кольцевым кожухом из тонкой стали, но не оцинкованной, так как цинк способен расплавляться под воздействием температуры 440 градусов. Решение незаменимо в тех случаях, где требуется быстрый прогрев комнаты.
Второй вариант подразумевает облицовку печи любым доступным материалом, который характеризуется высокой теплоёмкостью и теплопроводностью.

Руководствуясь такими рекомендациями и конструктивными особенностями печек из автомобильных дисков, вы сможете соорудить высокоэффективное решение за короткое время. Главное, внимательно следить за инструкцией и изучать схему.

Несколько способов изготовления пошагово

Самая легкая в исполнении модель – это одинарный очаг из диска колеса своими руками. Конструкция сделана из одного колеса с подставкой.

Алгоритм действий:

Вырежьте внутреннюю стенку, сделав колесо напоминающим бочку.
Если в заготовке есть отверстия – заделайте их. Возьмите шайбы, закройте ними дырки и приварите их.
Закройте пласт, но не забудьте оставить отверстия, через которые будут продуваться угли.
Приварите 4 ножки ко дну диска.
Очистите все швы, отшлифуйте срезы.
Вырежьте небольшое окно, чтобы у вас была возможность наблюдать за огнем и чистить топку.
Приварите ручки, чтобы мангал можно было переносить с места на место.

Гриль из диска колеса своими руками фото

Как сделать двойной мангал из штампованных дисков своими руками?

Подберите два колесных диска. Размер выбирайте исходя от габаритов казана – 15 или 13.
Возьмите один диск и отметьте линию по кругу, по которой будете делать разрез. Чертите сверху над отверстиями.
Вырежьте нарисованный круг аппаратом для сварки. Отрезанную часть можно использовать как крышку. Также она может выступить как подставка под казан.
Подготовьте сварочный аппарат. Возьмите второй диск и заварите большое отверстие по центру, заранее подготовленным отрезком из металла.
Установите один диск на второй и приварите их друг ко другу.
Если шов после сварки получился грубым, его можно поправить с помощью болгарской пилы. Сточите и срежьте все выступающие неровности.
Нарисуйте контуры будущей дверцы, что будет открывать топку. Вырежьте ее по отмеченной черте, оставляя четвертую сторону.
Дверцы нуждаются в петле. Ее можно соорудить с помощью одного болта. Возьмите болт, срежьте его верхушку и найдите две гайки по размеру.
Первую гайку приварите к дверце, вторую – к мангалу.
Вкрутите болт в резьбу одной и второй гайки. Если есть желание, то петель можно сделать несколько.
Сделайте ручку для дверцы. Найдите любой симпатичный кусок металла и приварите его.
Также не забудьте сделать ручки для всей конструкции, чтобы облегчить ее транспортировку и перемещение.
Чтобы дым покидал топку равномерно, сделайте несколько ровных отверстий по диаметру конструкции.

Ножки для мангала

Приготовьте ножки для конструкции, чтобы сделать ее устойчивой. Если вы делаете мангал для дачи, то просто приварите их к изделию. Но если вам нужен разборной механизм, то подставку можно сделать съёмной.

Подготовьте несколько отрезков профиля, которые станут пазами для ножек (3 или 4). Они должны быть больше по размеру. Приварите их к основной конструкции на равных расстояниях друг от друга. Угол наклона должен быть одинаковым.
Отрежьте несколько равных ножек из металлического прямоугольного профиля.
Проверьте как вставляются отрезки в пазы. Если их трудно вставить, подточите края с помощью болгарской пилы, а после забейте в крепления молотком. Печка под казан своими руками готова.

Как приварить к мангалу ножки из дисков авто

Внимание! Лучшая длина для ножек – 45-50 см. Еще одна вариация самодельной печи – это коптильня

Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?

Еще одна вариация самодельной печи – это коптильня. Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?

Алгоритм действий:

Приставьте два основания друг ко другу.
Не вырезайте центральную часть из верхнего колеса. Она будет крышкой, удержит дым, и станет системой отвода. Это готовая подставка под казан из автомобильных дисков.
Вырежьте основание из нижнего диска и приварите две части, сделав их одним целым.
С помощью сварки прикрепите ножки.
По центру мангала отметьте дверцу и вырежьте ее. Петлю сделайте по тому способу, который описан выше.

Фото: Печка из колесных дисков

Декорирование мангала

Чтобы изделие имело симпатичный вид, его нужно покрасить. Избавьтесь от старой краски, с помощью обжига всей конструкции. Остатки покрытия счистите наждачной бумагой или шкуркой. Далее возьмите термостойкую краску и покрасьте мангал в любой цвет. Черный выглядит достойнее всего.

Фото готовых самодельных мангалов:

Банная печь из колесных дисков своими руками

Для создания печки из дисков для бани рекомендуется сначала подготовить материал: тщательно очистить машинные диски от ржавчины, пыли, грязи, остатков краски. Для этого применяется шлифовальная шкурка. После приведения дисков в надлежащее состояние можно начинать сооружать конструкцию.

Емкость для воды

Для создания последней, верхней части печи нужна пара автомобильных дисков. Этот отсек предназначен для нагрева воды.

Важно! Бак должен быть герметичен. Болгаркой вырезаются центральные пластины для закрепления. Оставляются исключительно ободы

После вырезки центральной части, оставшиеся ободы прочно свариваются

Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы прочно свариваются

Болгаркой вырезаются центральные пластины для закрепления. Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы прочно свариваются.

Поверхность второго бака накрыть крышкой. Можно использовать заслонку. Для большей безопасности рекомендуется приварить крышку, оставив небольшое отверстие для залива воды. На дне бака размещается металлическая пластина.

Когда все сварочные мероприятия закончены, вверху и в основании емкости нужно вырезать отверстия для дымохода, который будет тянуться через весь бак. С боков, на уровне дна, монтируется тонкая трубка, обязательно под наклоном. Ее закрывают краном, предназначенным для слива горячей воды.

Бак следует тщательно проверить на отсутствие щелей, отверстий, через которые может утекать вода. При обнаружении дефектов, их легко устранить с помощью сварки.

Обустройство каменки и верхней части топки

Третий и четвертый диски предназначены для создания каменки, крыши топки. У одного диска требуется убрать середину, у другого — оставить как есть.

Диски поставить друг на друга и сварить. Ступица нетронутого диска располагается по центру. Она будет выступать в качестве решетки. Наверх открытой емкости помещают камни. Закрывать емкость не нужно.

Чтобы сделать каменку прекрасно подойдут натуральные камни с ровной округлой формой. К ним относят базальт, перидотит и другие. Их цена довольно высока. Для бюджетного варианта хорошо подойдут обычные речные камушки. Эти камни уже успели закалиться под воздействием солнца и воды. Выбирать рекомендуется породы камней с темным цветом и однородной структурой.

Важно! Камни подвергаются разрушению под влиянием высоких температур. Это создает препятствия для полноценного выхода дыма. Содержимое каменки нужно периодически менять

Содержимое каменки нужно периодически менять.

Фундамент и кирпичная кладка

После сбора основных элементов корпуса печки из дисков для бани, приступают к созданию крепкого, устойчивого к воздействию высоких температур, основания. В качестве материала подойдет стяжка из бетона. Для облицовки внешней поверхности фундамента отлично подойдет кирпич. Основание должно высохнуть. Только после этого можно заниматься нижней частью конструкции.

Для примера, на печку с размером кладки 62*62 см потребуется 60 красных термоустойчивых кирпичей. Их скрепляют с помощью глины или цемента, укладывают в форме в виде квадрата. Обязательно оставить место для поддувала отверстие для дверцы. Вверху – крепится решетка колосника.

Сборка печки

Собирать части печки из колесных дисков для бани нужно последовательно.

Часть из металла соединить с нижней частью из кирпича. Из листа металла вырезать дверцы для отверстия топки и поддувала. Закрыть их полученными дверцами. Чтобы было удобно и безопасно пользоваться печкой, рекомендуется заранее сделать ручки для каждой дверцы. Можно использовать болты крупного размера.

Для топки требуется дополнительно металлическая щеколда и петля из того же металла, чтобы топливо не могло выпасть из печи и дрова могли спокойно гореть, отдавая тепло помещению.

Между каменкой и топкой есть центральное отверстие ступицы. К нему приваривают вторую трубу и закрепляют сваркой с верхом дымохода.

Камни размещаются в каменке следующим образом: нижний ряд – камни крупного и среднего размера, а сверху – камни поменьше. Для создания прочной конструкции к ободу каменки и бака для воды привариваются швеллеры из металла. Их крепят на верхнюю часть печи под небольшим наклоном.

Труба должна быть выведена в дымоход, оборудованный жаростойким кирпичом. Обязательно присутствие заслонки. Для нагрева воды в такой печи потребуется не более часа.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

пруты арматуры диаметром 20 — 24 мм;
стальной уголок;
листовой металл толщиной 4-5 мм;
термостойкая краска;
несколько болтов и гаек;
труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

сварочного агрегата и электродов;
болгарки (УШМ) с набором зачистных и отрезных дисков;
дрели;
газового резака;
наждачной бумаги;
кисти;
кувалды;
молотка;
измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

Этап 1
изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

Этап 2
стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

Этап 3
сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

Этап 4
вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

Этап 5

Этап 7
соединить все части корпуса в единую конструкцию;
установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

Этап 8

Этап 9
вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

Этап 10
при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

опустить дымоотводную трубу в верхнее отверстие и заварить;

Этап 11
зачистить все неровности и дефекты на поверхности устройства;
покрасить готовый прибор термостойкой краской.
буржуйка из колесных дисков – готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

Буржуйка для гаража — чем она интересна

Небольшая печь-буржуйка, которая была очень популярна в начале ХХ века, и сейчас не теряет актуальности. В свое время она заменила камины, но как только появились централизованное отопление и печи на газу, стала потихоньку сдавать позиции и пропала из жилищ. Тем не менее, до сих пор такие печурки можно встретить на дачах и гаражах.

Интересно, что большинство буржуек, которые использовались в военные годы, делалось своими руками. Их использовали солдаты в землянках и блиндажах, жители домов, когда отключали центральное отопление, строители — в жилых бытовках. После войны буржуйки были менее распространены. Но во второй половине ХХ века в СССР людям начали активно выделять дачные участки, и буржуйки стали часто появляться в дачных домиках.

Буржуйка полностью изготавливается из металла, имеющего отличные показатели теплопроводности, а значит она очень и очень быстро способна прогреть небольшое помещение. Нагрев воздуха в комнате начинается сразу же, как только печь зажигается. Правда, остывает она тоже быстро, и для поддержания тепла ее приходится постоянно топить. Труба у такой печурки также изготавливалась из металла.

Печка буржуйка для гаража

Главный минус такой печки — высокая пожароопасность

С ней нужно обращаться внимательно и осторожно, не оставлять без присмотра во время горения, рядом не должно быть легковоспламеняющихся предметов и жидкостей. Но зато она крайне проста в использовании, многофункциональна, ее очень просто сделать своими руками, куда-то перевезти или установить в новом месте. Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает

Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!

Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает. Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!

Самодельная буржуйка из бочки

Да и топить буржуйку можно чем угодно — она абсолютно не требовательна к качеству топлива. Подойдут не только дрова или пеллеты, но и древесные отходы, гнилые сухие доски и так далее.

Сделать такую печку можно самостоятельно и разными способами. Мы же предлагаем вам создать буржуйку из автомобильных дисков — старые точно есть в гараже у каждого автомобилиста, и изготовление буржуйки из них — отличный способ подарить дискам вторую жизнь и сделать надежное и долговечное устройство для обогрева помещения.

Пробная топка буржуйки из старых дисков

Пользоваться печкой сразу после ее сваривания нельзя. Вначале ее оставляют минимум на сутки, чтобы все соединения стабилизировались и ушли остаточные напряжения. После этого закладываются дрова и буржуйка топится в течение 3 часов при полностью открытых дверцах.

Важно проверить надежность сварных соединений. Все места, где проходит дым, нужно пометить

Подваривать огрехи следует не ранее, чем через сутки после остывания печки. Потом процесс повторяется еще раз: важно убедиться, что все сделано качественно и нет никакого брака.

Сделать буржуйку из колесных дисков несложно, если под рукой есть все необходимое. Главное – подготовить материалы и качественно сварить их между собой

Особое внимание уделяйте плотности закрывания дверок и конфигурации дымохода, так как от этого зависит тяга

Материалы и инструменты

Итак, разберемся, что нам потребуется для создания буржуйки из колесных дисков. Материалы нужны следующие:

диски от колес для легкового авто. Можно использовать и диски от колес грузовичков небольшой грузоподъемности. Если брать за основу диски от крупных машин, то печь получится слишком тяжелой и неудобной, да и герметичность стыков между дисками будет сохранить тяжелее;
арматура диаметром 14-24 мм;
лист металла от 5 мм;
стальной уголок для ручки;
краска, устойчивая к высоким температурам;
труба 10-15 см диаметром с толщиной металла не менее 5 мм.

Старые колесные диски есть в каждом гараже

Инструменты, которые нужны:

сварочный аппарат;
болгарка;
электроды для сварки;
газовый резак;
молоток.

Для создания буржуйки из дисков нужен сварочный аппарат

Поэтапное изготовление печной конструкции из автомобильных дисков

Для начала, определим исходные данные для нижней части банной печи. Нам понадобятся:

глубина промерзания грунта,
характеристики грунта: пучинистость, агрессивность и т.п..

Глубину промерзания принимают по СП 131.13330.2015 «Строительная климатология». Остальные характеристики определяют визуально. Пучинистый грунт предполагает глубину закладки не менее 1,2 м, сухой или песчаный — не менее 0,8 см. Основание фундамента должно находится ниже отметки промерзания грунта.

Фундамент под банную печь лучше выполнять в виде сплошной монолитной плиты с армированием. В качестве материала подойдет бетон класса В12,5 — В15. Согласно СНиП, фундамент должен превышать размеры конструкции минимум на 100 в каждую сторону.

Принимаем размеры плиты 700х700.
Глубину принимаем 0,8 м, тогда Vбетона = 0,7м*0,7м*0,8м = 0,4 м3.
Шаг арматурных стержней А-III Ø12 принимаем 200х200, армирование в 2 яруса, защитной слой бетона — 50 мм.
Получаем: 700 — 100 = 600/200 1 =4 поперечных прута, 700 — 100 = 600/200 1 = 4 продольных прута, 4*4 = 16 вертикальных прутов.
Итого: 8*0,6м 16*0,7 м = 4,8 11,2 = 16 м.
Стандартно берем 10% в запас с учетом нахлестов 16*1,1 = 17,6 >, принимаем 18 м.

Схема

Пример фундамента

Предлагаем ознакомиться Отопление из полипропилена своими руками

Одним из недостатков печи для сауны из дисков от колес грузовых машин можно считать высокую температуру ее поверхности, что требует проведения определенных противопожарных мероприятий, в том числе защиты стен и потолка несгораемыми материалами.

На стенах устраивают защитный фартук на всю высоту, шириной не менее 700 мм.

Общий вид печи из колесных дисков представлен на рис. 1, чертеж печи в разрезе — на рис. 2.

Рис. 1 Схема печи для бани из дисков грузового автомобиля

Работы проводят в следующем порядке:

Выполняется фундамент.
Выполняется защита ограждающих конструкций (см. выше).
Кладка кирпичной топки. Выполняется с перевязкой вертикальных швов, не менее, чем на 1/3, на постель. В качестве раствора используют глину.
Первый диск устанавливают на топку свариваем со вторым и монтируем на топку. Предварительно вырезаем у первого диска дно по нижнему ободу. Для сварки используйте сплошной сварной шов.
Ко второму ободу привариваем заранее привариваем трубу диаметром 160 и длиной 500 мм. К первому — отражающий лист немного меньше его внутреннего диаметра (см. рис. 2).
С помощью 4 прутков привариваем третий диск ко второму.
В центре третьего диска привариваем кожух, диаметр которого несколько больше диаметра выхлопной трубы, которую в этот кожух и проденем в дальнейшем. Уплотняем глиной или асбестовым шнуром. Привариваем рассекатель.
Монтируем 4 диск, к которому предварительно привариваем дно из металлического листа. Он будет служить резервуаром для воды, поэтому все соединения должны быть выполнены герметично.
Монтируем трубу с приваренным к ее верху основанием для кирпичного дымохода. Выкладываем минимум 5 рядов дымохода из кирпича. Далее его используем в качестве основания под асбестоцементную трубу диаметром 160.

Процесс монтажа не вызывает затруднений, если заранее подготовить все заготовки и четко использовать данную пошаговую инструкцию. Все лишние отверстия закройте вкладышами толщиной 4 мм.

Рассмотрим устройство дымохода более подробно. Начнем с того, что максимальный вес асбестоцементной трубы 50 кг. Это связано с тем, что он опирается на площадку из металла, толщиной всего 3 мм. Основную же нагрузку принимает на себя днище 4 диска.

Вся конструкция должна быть надежна закреплена. Стыки необходимо дополнительно уплотнять асбестовым шнуром, чтобы исключить попадание дыма в помещение.

Кирпичная кладка используется в качестве основания для асбестоцементной трубы. Для надежности крепления необходимо выполнить минимум 5 рядов из кирпича. Кладку нужно выполнять с обязательной перевязкой вертикальных швов.

Вывод трубы

Стоит заметить, что вывод дымохода можно сделать и в стене. Это предполагает наличие горизонтального участка, что нежелательно. Зато, дымоход займет меньше места в самом помещении. Требования пожаробезопасности те же.

Процесс создания

Сооружение печного устройства из дисков своими руками начинается с преобразования дисков в необходимые конструктивные детали.

Начинают подобные метаморфозы с диска, который будет являться верхним отсеком изготавливаемой печи

Его располагают так, чтобы крепежная часть находилась вверху. Далее по отверстиям крепления «болгаркой» вырезается круговое отверстие и вырезанное содержимое удаляется. Размеры круга определяют применительно к имеющемуся казану, что позволит достичь устойчивости этой специфической посуды. Отверстие непременно должно быть идеально круглым, и поэтому все огрехи исправляются немедленно.

Диск для нижнего отсека печного устройства устанавливается крепежной площадкой вниз. Затем на нем размещают верхний, и их сопрягающиеся кромки тщательно провариваются по кругу.

В итоге должна получиться сваренная конструкционная заготовка

Переходим к системе топочной камеры. Для ее создания в основании вырезается фрагмент прямоугольный формы. Его ориентировочные размеры в сантиметрах равны ~ 20х12 (для дисков от легковушек). При разметке расположения топочной камеры необходимо сделать отступ ~ 2 см от нижней кромки диска. Подобное ухищрение гарантированно обеспечивает не только высокую жесткость конструкции, но и облегчает эксплуатацию топки.

Вырезанный для топочной камеры фрагмент диска сохраняется. В дальнейшем он послужит отличной дверцей топки.

После завершения операции формирования топочной камеры можно выбрать два варианта печки под казан из дисков. Один из них предельно прост, а вот второй потребует некоторых дополнительных деяний.

Вариант 1

Это простейший вариант печки из дисков, своими руками изготовленный.

Вполне очевидно, что этот вариант не требует никаких дополнительных манипуляций с конструкцией. Печка для казана вполне готова к эксплуатации даже с открытой печной камерой. Однако тягу придется регулировать путем прикрытия топочного отверстия подручными материалами, например – листом железа. Подставка для такого варианта печного устройства абсолютно не нужна и конструкция может располагаться прямо на земле. Но следует помнить, что такая простейшая вариация потребляет более значительное количество дров.

Хотя для загородных поездок подобный облегченный вариант является самым оптимальным решением

Вариант 2

При желании и должном старании вполне возможно изготовить более совершенную модель, и печь для казана из колесных дисков будет выглядеть более презентабельно. Примером может служить следующий образец:

В этом варианте присутствуют дополнительные элементы конструкции, которые облегчают эксплуатацию печного устройства и придают ему более эстетичный вид. Это:

Дверца топки. Они изготавливаются из вырезанного ранее фрагмента нижнего диска. Его обрабатывают, шлифуют, приваривают петлю крепления. Ручкой такой дверцы может служить обычный болт.
Лапки устойчивости. Для надежности конструкции можно приварить к нижней кромке диска-основания несколько лапок устойчивости. Вполне подойдут отрезки профильных труб или полосовой стали. Если процесс приготовления пищи осуществляется в помещении, то такую печь необходимо установить лапками на металлический лист. Такая подставка обеспечит противопожарную безопасность.
Ножки. Если вариант с лапками устойчивости не особо привлекателен, то к конструкции можно приварить ножки. Это позволит поднять печь из дисков для казана на такую заданную высоту, которая явно обеспечит более комфортное приготовление пищи. Ножки изготовляются, как правило, из профильных труб.
Ручки. К созданной печной конструкции желательно приварить ручки. Они обеспечат удобство переноски. Их можно сделать маленького размера, а можно изготовить и большими фигурными. Для ручек применяются отрезки стальных полосок или стали-катанки.

На этом этапе можно считать, что для этого варианта печи все монтажно-сборочные процессы завершены.

Примечательно, что ни для первого варианта, ни для второго абсолютно не нужна печная труба.

Готовые печи обоих вариантов необходимо растопить и прокалить в «холостом» режиме. Это позволит выявить изъяны сборки и полностью удалит старую краску.

Далее готовая печка для казана тщательно зачищается и красится огнеупорной краской.

Вполне очевидно, что печка под казан из автомобильных дисков абсолютно не требует ощутимых финансовых затрат, материалов и времени, а также элементарна в своем воплощении.
