Виды стяжек для теплого водяного пола и технология их устройства

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

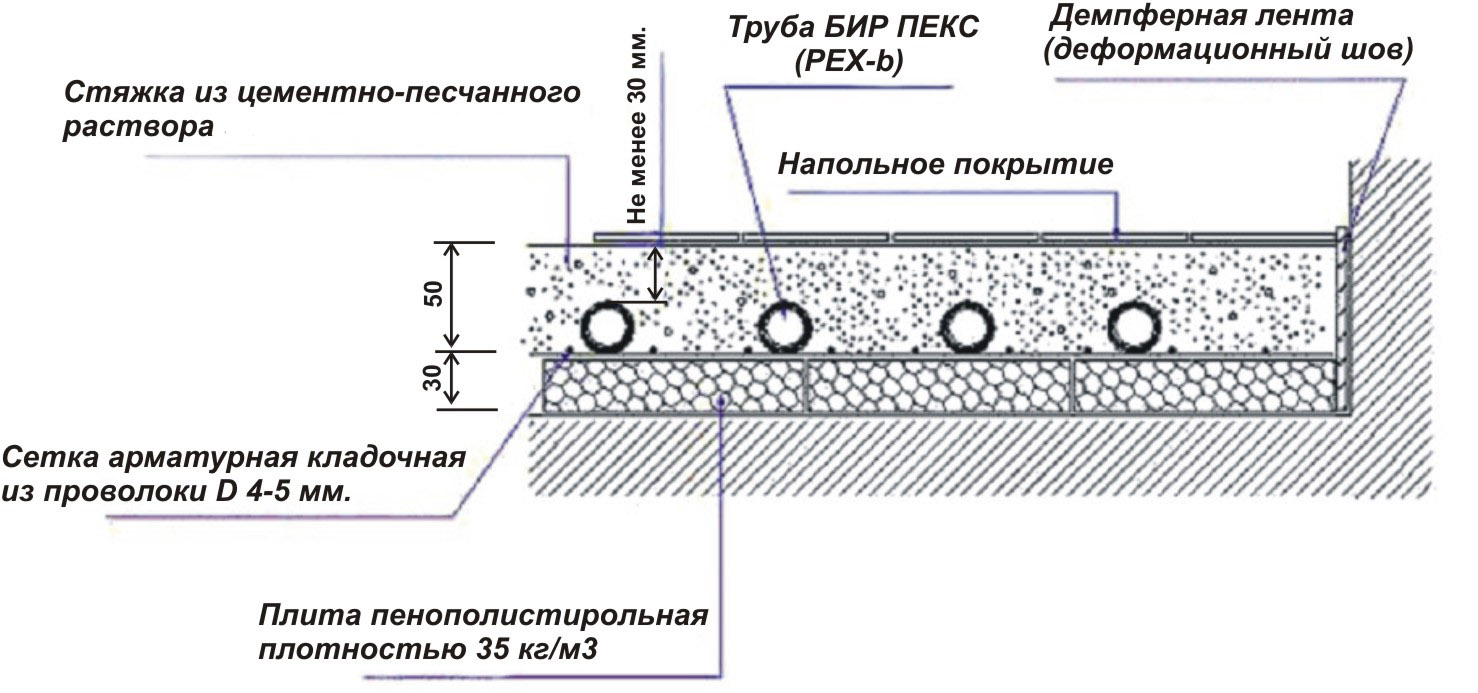

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Технология укладки своими руками

Процесс установки ТП с полистирольными матами выглядит так:

1. Черновая поверхность тщательно подготавливается к работе.

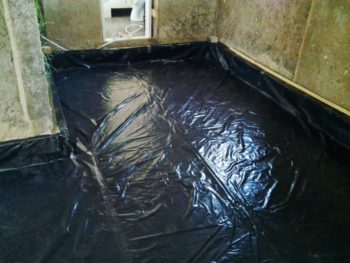

2. На ровную поверхность выкладывается полиэтиленовая прочная плёнка с нахлестом в 10 см. Её стыки фиксируются скотчем. Разложенная плёнка служит гидроизоляцией.
3. По периметру помещения фиксируется демпферная лента.
4. Сверху плёнки выкладываются монтажные маты и соединяются замковой системой. Для лучшей фиксации стыки их соединений лучше промазать клеем.
5. Между выступами выкладываются металлические пластины.
6. В пазы укладываются нагревательные контуры, вся система накрывается вторым слоем гидроизоляции из полиэтиленовой плёнки.
7. Завершает всю эту систему укладка листов ГВЛ в 2 слоя толщиной 10 мм. Плиты укладываются поверх системы. Стыки проклеиваются клеем ПВА. Второй слой укладывается поверх первого в шахматном порядке.

Совет
В местах изгибов труб под них рекомендуется дополнительно подложить полиэтиленовую плёнку. Это предотвратит появление скрипов при эксплуатации ТП.

После монтажа полистирольной конструкции ТП можно сразу приступать к финишной отделке, укладываемой на несущий слой ГВЛ. Используют линолеум, паркет, ковролин или ламинат.

При выборе декоративного напольного покрытия необходимо смотреть рекомендацию производителя (подходит ли материал под систему водяных ТП).

Сухие тёплые водяные полы радуют владельцев благоприятным микроклиматом в помещении, уютом, простотой монтажа и минимальными расходами.

Порядок выполнения работ. Профессиональные приемы

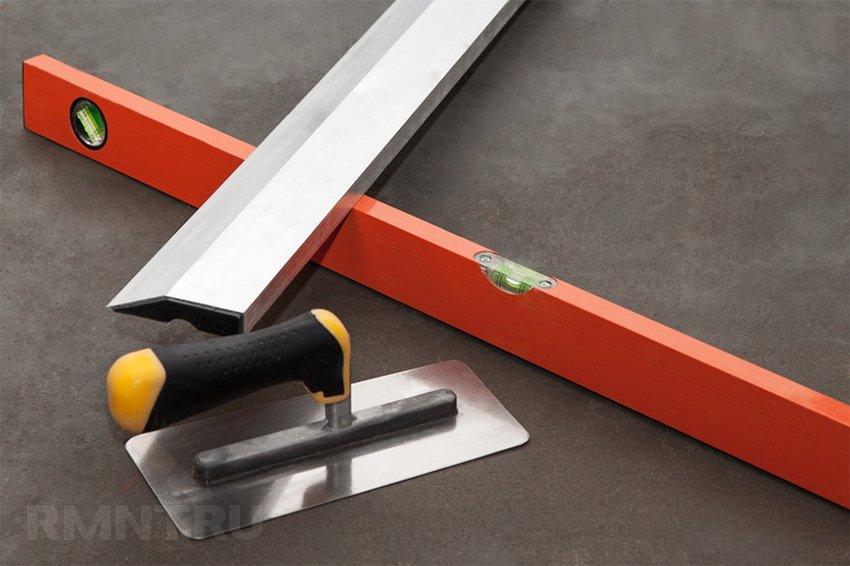

Для выполнения работ нужно подготовить инструменты и оборудование:

Бетономешалка.

Лопаты.

Ведра.

Мастерок.

Правило длинной от 1500 до 2500 мм, лучше два.

Лазерный уровень.

Рулетка.

Рукавицы или перчатки.

Респираторная маска.

При работе с базальтовым волокном или утеплителем необходимо пользоваться отдельными перчатками и респиратором.

Работа включает следующие этапы:

Предварительная разметка верхнего уровня стяжки.

Выравнивание поверхности и укладка слоя гидроизоляции.

Разметка.

Монтаж демпферной кромки.

Укладка утеплителя и звукоизоляции.

Укладка слоя гидроизоляции.

Монтаж компенсационных границ.

Установка маяков и армирование (при использовании фибры не выполняется).

Укладка стяжки.

Уход за стяжкой.

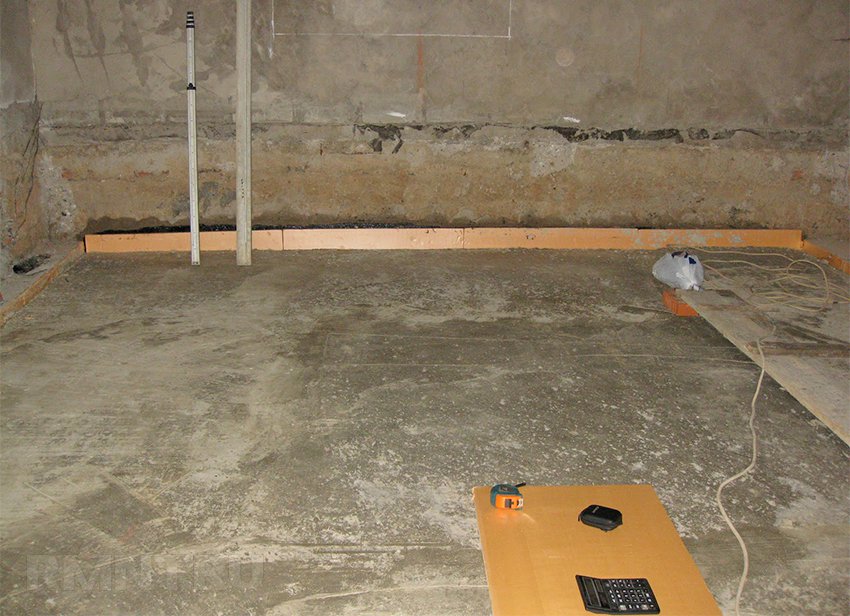

Бугры и выступающие монтажные элементы основания срезают. Имеющиеся значительные щели заделывают. Выполняют предварительную разметку верхнего уровня стяжки на стене. Затем укладывают пленку и выравнивают поверхность песком. Стык пленки выполняют с запасом не менее 200 мм и заходом на стены для образования лодочки до верхнего уровня стяжки с запасом 100 мм.

После этого с помощью лазерного уровня необходимо выполнить разметку на стене слоя звукоизоляции и утеплителя. При укладке этих слоев стыки проклеивают скотчем. Расстилают пленку для гидроизоляции утеплителя от стяжки. Укладывают демпферную ленту к стене. Далее обычно устанавливают маяки для армирования. Сетку располагают посреди слоя стяжки, между верхней и нижней плоскостью. Это трудоемкая работа, утеплитель подвижный и маяки приходится проверять много раз и править. По этой причине опытные мастера работают с фиброй в качестве армирующего элемента раствора стяжки.

Совет профессионала. Если есть опыт работы с цементными смесями, при толщине стяжки 40 мм армирующий слой укладывают на стяжку, выполненную толщиной 20 мм. Следующий слой стяжки укладывают поверх арматурной, следя за тем, чтобы не успел схватиться нижний слой.

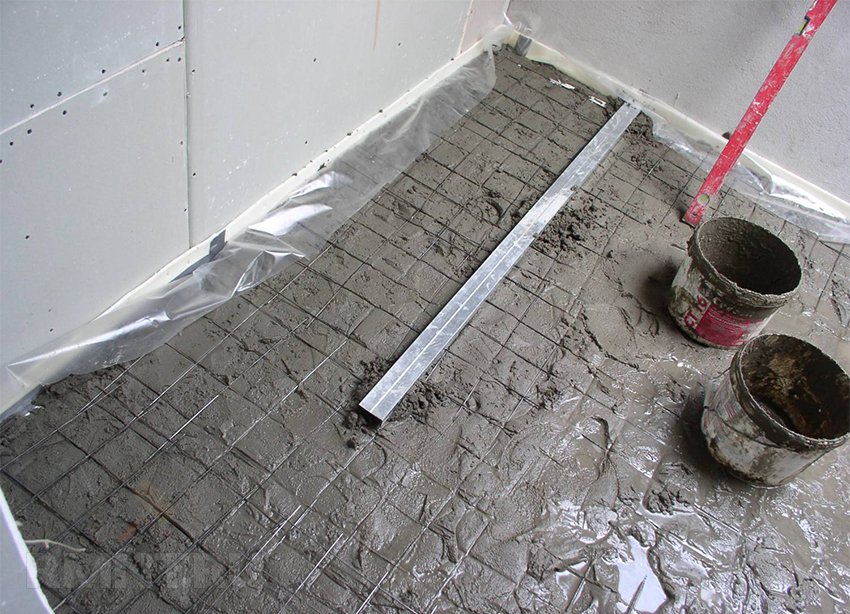

Заливку стяжки производят по выставленным маякам. В качестве маяка удобно выставить бурт с направляющими из профиля для гипсокартона ПН. При подходе к краю участка профиль снимается. Лазерный уровень позволяет выполнить работу по установке маяка быстро. Правку ведут мастерком и правилом. Максимальный плавный перепад по уровню в 1 см считается допустимым, но лучше добиваться более точной укладки.

После выравнивания стяжку затирают. В процессе затирки убирают маяки и ликвидируют следы от выемок, проверяют качество работ по уровню.

При использовании безусадочных сухих смесей работы вести легче, поскольку нет опасности затвердения бурта. Укладывается стяжка толщиной 20 мм, затем армируется и укладывается следующий слой. При штыревых маяках штыри вынимаются и место прокола гидроизоляции обрабатывается силиконом и затирается раствором стяжки.

После того как стяжка схватится и по ней можно будет ходить, её необходимо накрыть полиэтиленовой пленкой для удержания влаги. В течение первых трех суток при необходимости стяжку смачивают водой, используя пульверизатор. Через трое суток можно спокойно по ней ходить. Через 8 суток можно вести монтаж окон и дверей. Через 25 дней стяжку необходимо проверить по уровням и на просвет. Если выявлены перепады, их шлифуют.

Совет профессионала. Поверхность стяжки через 30 дней необходимо обработать разведенным клеем ПВА. Это значительно снизит пылеобразование в процессе эксплуатации поверхности.

Укладываем сами

Выполнение монтажа требует не только определенных знаний и умений, но и внимательности при сборке системы, а также аккуратности в работе на остальных этапах обустройства. Чтобы правильно уложить водяной теплый пол, инструкцией пользоваться обязательно. Иначе одна допущенная ошибка может привести к серьезным сбоям.

На этом этапе проводится обработка поверхности основания. Она выравнивается, при этом допускается превышение уровня в пределах 5 мм, в противном случае необходимо сделать дополнительную стяжку. При невыполнении этих условий может произойти «завоздушивание» труб.

Обязательно следует убрать с основания весь мусор и пыль, для этого можно применить мощный пылесос. Имеющиеся щели и трещины надо заделать цементным раствором.

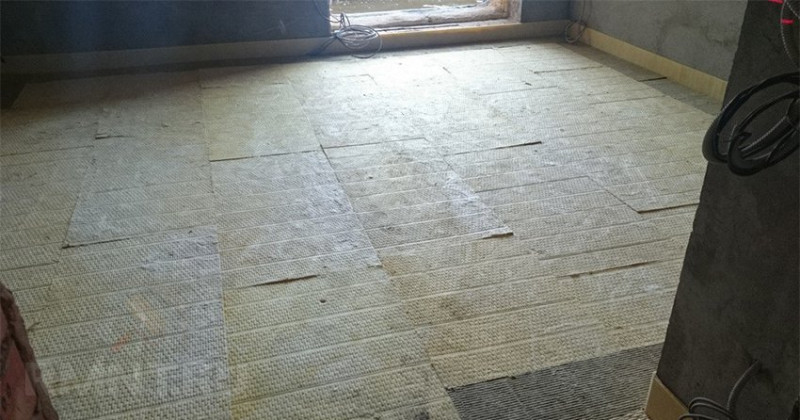

На подготовленное основание кладем слой теплоизоляции. Он будет предотвращать потери тепла. Толщина теплоизоляционного материала допускается не менее 30 мм, а его плотность — 35кг/м³. Обычно в этих целях предпочтение отдают полистиролу или пеноплексу. Сегодня производятся уже готовые маты, они значительно облегчают монтаж, так как на них имеются специальные фиксаторы для труб. Толщина теплоизоляции напрямую зависит от тепловой нагрузки, чем она выше, тем мощность слоя больше.

https://youtube.com/watch?v=WGtQeIfuoiI

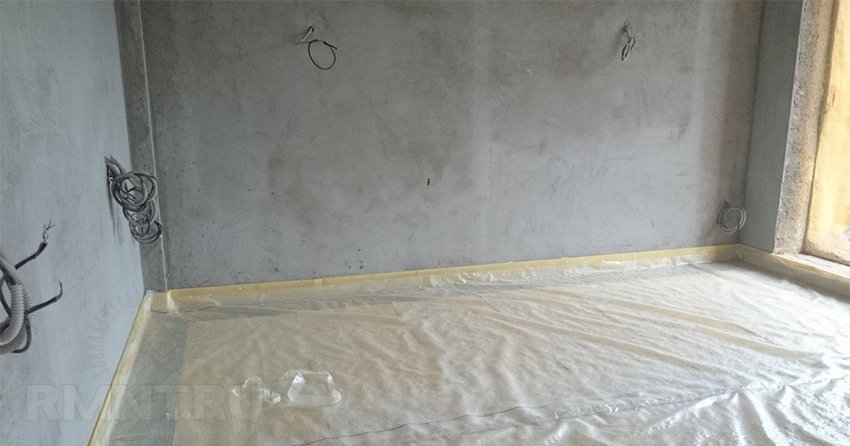

По периметру всего помещения к стене крепится демпферная лента. Она предназначена для компенсации расширения стяжки. Лента по высоте должна перекрывать оба слоя – теплоизоляцию и стяжку. Потом по всей площади пола расстилается слой мультифольги или пленка.

Далее укладывается арматурная сетка, к ней крепят элементы системы с помощью небольших пластиковых хомутиков. В местах пересечения трубами компенсационных швов на них надевают гофру, она служит одновременно теплоизоляцией и защитой от механических повреждений.

Необходимые инструменты для устройства полусухой стяжки

Полусухая стяжка, в отличие от других методов монтажа конструкции чернового пола, требует наличия специального оборудования, которое можно взять в аренду. Однако, в интернете можно найти множество монтажных организаций, которые предлагают комплексные услуги по монтажу данной конструкции. При укладке полусухой стяжки, требуется следующий набор инструментов и оборудования:

1. Разметка монтажного горизонта:

Перед началом монтажа стяжки потребуется лазерный уровень, который проецирует нужную отметку поверхности конструкцию на стену по всему периметру помещения.

Рис. 19. Лазерный уровень

Для локального определения высоты слоя, например, в месте перепада отметок при необходимости устройства разных чистовых покрытий, следует применять стандартную рулетку или линейку.

Рис. 20. Лазерный дальномер

1. Устройство стяжки:

Приготовление полусухого раствора с фиброволокном производится в специальном смесительном устройстве с бункером, которое, как правило, устанавливается на улице. Объём бункера, в зависимости от модели и модификации агрегата, составляет от 200 – 300 до 1500 литров.

Рис. 21. Приготовление раствора

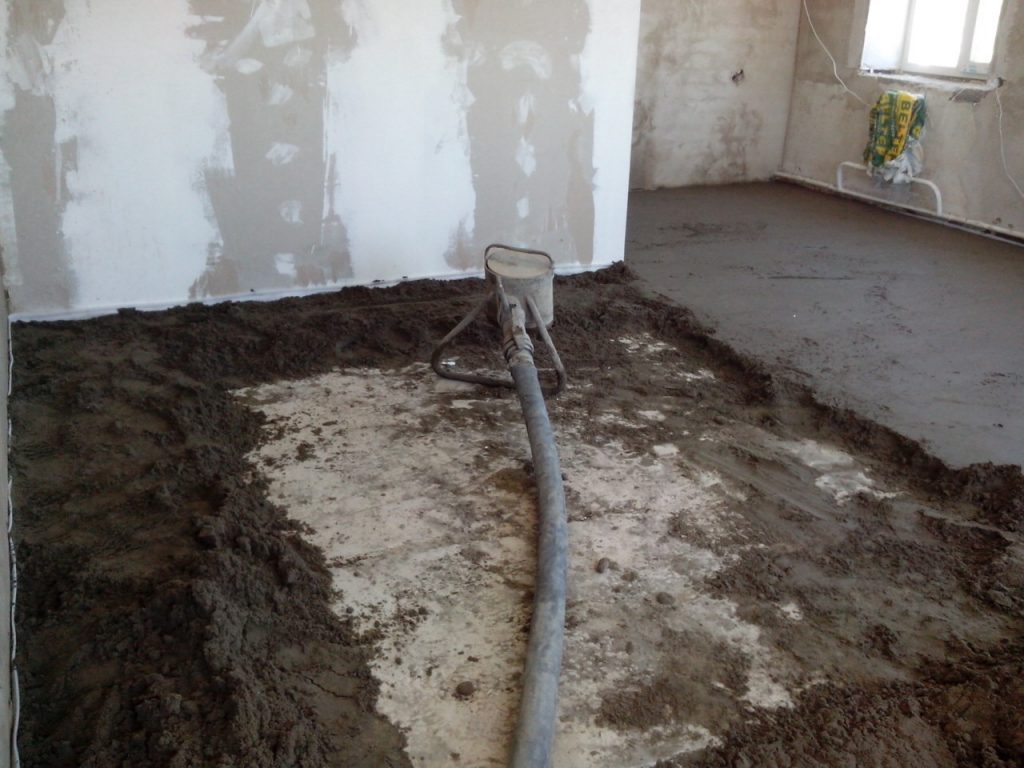

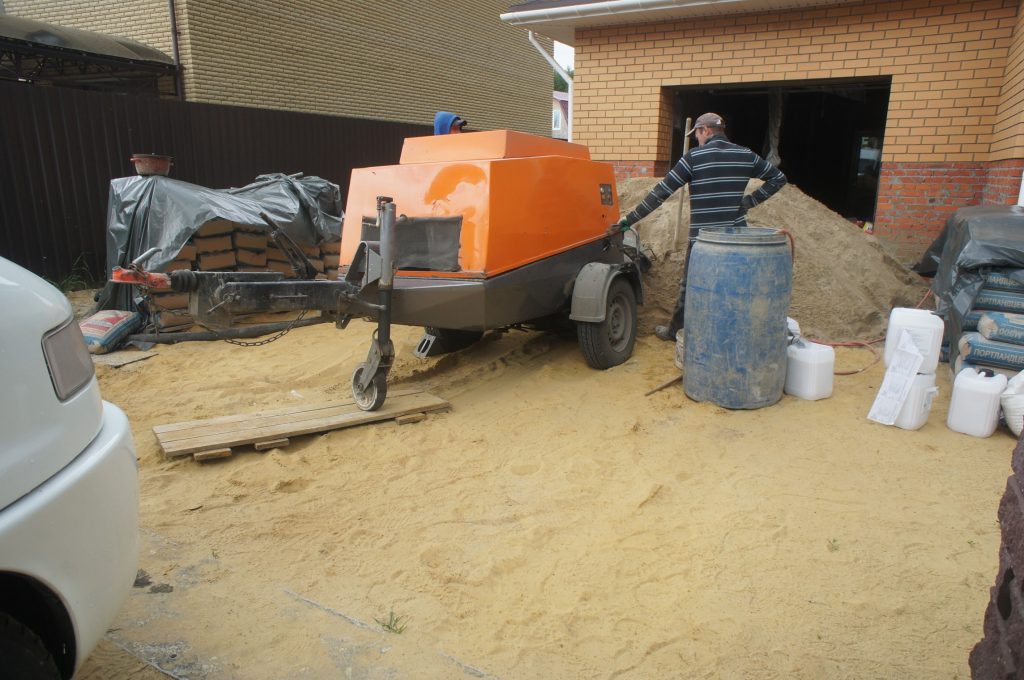

На монтажный горизонт смесь подаётся с помощью специального насосного оборудования, по трубопроводу, который завершается соплом для дозировки материала на поверхность плиты перекрытия. Сопло снабжается сварной станиной для удобства его эксплуатации монтажником. По мере подачи смеси, человек передвигает устройство по всей площади комнаты.

Рис. 22. Сопло для подачи смеси

1. Доработка поверхности:

Когда смесь подана на монтажный горизонт, она разглаживается граблями, либо специальным деревянным устройством с рукояткой.

Рис. 23. Распределение смеси

Грубое разглаживание поверхности производится с помощью правила, длина которого зависит от габаритов помещения.

Рис. 24. Разглаживание правилом

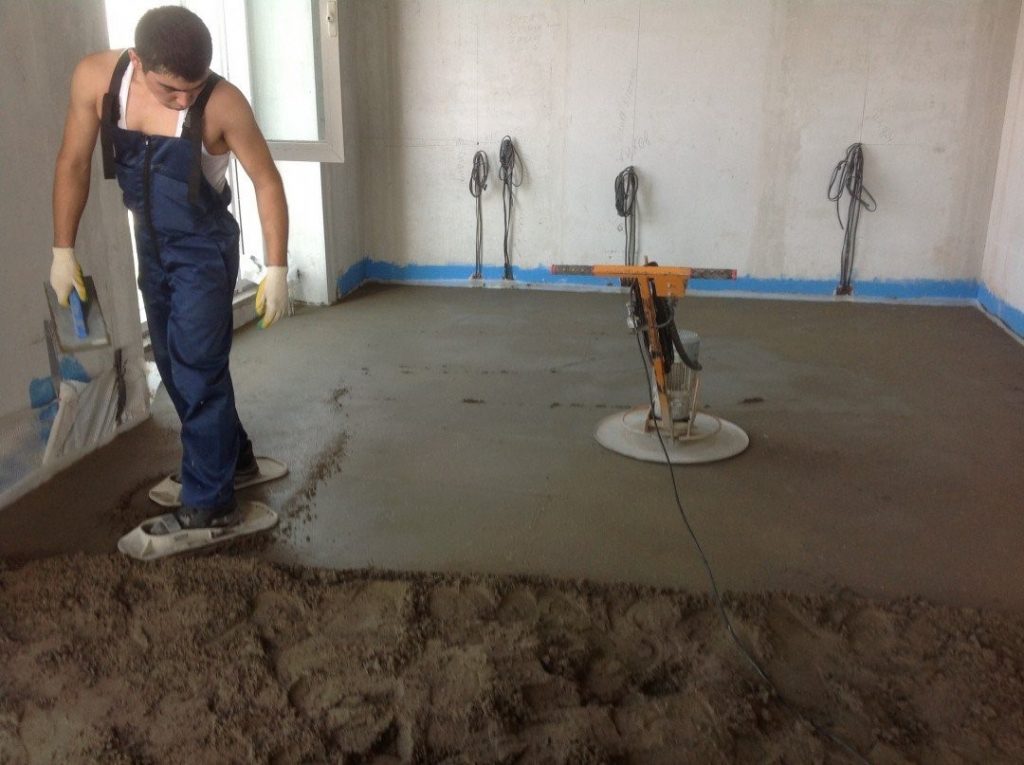

Финальное разравнивание свежеуложенной полусухой стяжки осуществляется с помощью профессионального оборудования – лопастного заглаживателя, который на языке строителей называется «вертолётом».

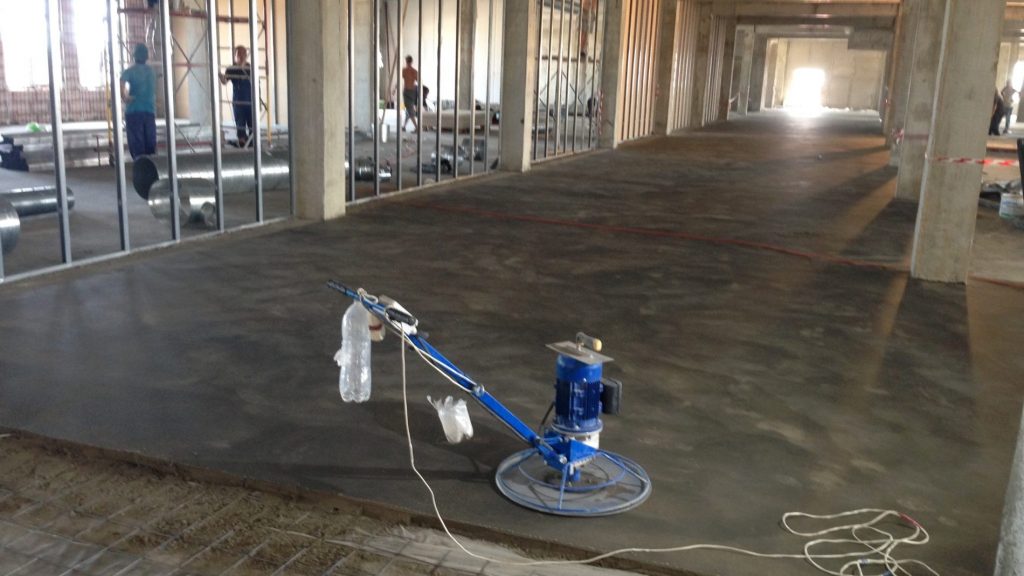

Рис. 25. Разглаживание лопастным устройством

Оборудование и инструмент, необходимый для монтажа полусухой стяжки, должны быть исправны и готовы к работе. В противном случае, например, при перебое с подачей смеси, стяжка может быть уложена неравномерно, что приведёт к её расслаиванию в процессе эксплуатации.

Установка основных узлов

Технология обустройства теплого водяного пола на этом этапе требует прокладки труб, необходимых для подведения теплоносителя к системе и вывода его на отопительный аппарат. При необходимости монтируются коллекторные шкафы, установка которых может осуществляться сразу или немного позже, после монтажа пола. Если в доме два или более этажей, то гребенки ставятся на каждом уровне.

Готовая система состоит из:

• Узла смесительного
• Коллектора
• Контуров отопления.

Основным компонентов системы является смеситель, он не только готовит теплоноситель, но и обеспечивает его бесперебойную циркуляцию. Распределение потоков происходит благодаря коллекторам. Непосредственный нагрев пола осуществляется подачей теплой воды в трубы системы. Вот об этом поговорим немного поподробнее.

Монтаж всей конструкции

Существует несколько возможных схем установки с образованием греющей петли, вот некоторые из них:

• Змейка
• Спираль

При использовании первого варианта подача теплоносителя направлена от наружной стены, так как рядом с ней тепловые потери больше, чем в центре комнаты. В этом контуре тепло распределяется неравномерно. Чтобы это исправить используют одну из приведенных выше схем. Вдоль наружных стен шаг укладки элементов контура делают меньше, это поможет компенсировать потери энергии.

Технология укладки водяного теплого пола предполагает, что на 1 метр квадратный поверхности пола должно расходоваться около пяти метров трубы. Чтобы обогрев осуществлялся равномерно, следует придерживаться некоторых правил.

Опрессовка системы

После окончания основных работ по укладке труб, установке распределительного коллектора и подключению к нему греющего контура, следует обязательно провести гидравлические испытания для проверки системы на герметичность и прочность. В трубы подается вода под давлением немного большим, чем обычное рабочее. Допускается снижение давления не более чем на 0,02 Мпа, при этом температура воды измениться не должна.

Опрессовку системы следует производить как минимум на протяжении суток и под давлением в 3-4 бар. Для этого используют гидравлический пресс или воздушный компрессор. Выявленные недоработки устраняются до покрытия труб стяжкой.

Бетонная заливка – все достоинства

Этот вид стяжки самый широко используемый, но следует иметь в виду, что в этом случае обычный бетон не подойдет. Современная технология водяных теплых полов требует использование раствора с маркой цемента не ниже М-300 и добавление в него пластификатора в количестве 0.6 – 1л/м2.

Толщина бетонной стяжки обычно выполняется выше уложенных труб на несколько сантиметров, но не более 15 см.

Ровность укладки обеспечивается заранее выставленными маяками

Важно производить заливку на теплые трубы, пока они находятся в расширенном состоянии, чтобы потом при нагревании не порвали бетон

Стяжку оставляют на 28 суток для высыхания. После полного высыхания покрытия можно включать систему, повышая температуру в ней постепенно, а максимальное значение возможно только на третий день обогрева. И в заключение обустройства пола на него укладывается керамическая плитка или другое покрытие.

Монтаж теплоизоляции

Не все помещения отапливаются в зимнее время, но необходимость выполнять работу не отпадает. Во избежание лишних энергетических затрат следует утеплить пол

Важно выполнить работы до заливки бетонного покрытия. После оборудования теплоизоляционной системы можно экономить 20% и более на отоплении. Как теплоизолятор часто выступает экструдированый пенополистирол

Как теплоизолятор часто выступает экструдированый пенополистирол.

Укладка теплоизоляции

Во время монтажа листы утеплителя не обязательно укладывать внахлест, лучше просто подогнать плотно элементы друг к другу. Соединения укрепить скотчем – это поможет качественно зафиксировать швы. Затем сверху пенополистирол покрыть полиэтиленом и приступать к заливке.

Плавающая стяжка в разрезе

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

Деревянная система самый распространенный .

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

*Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:

• древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
• при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

• чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
• поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
• сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
• на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
• после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
• поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: «Как сделать теплый пол в каркасном доме, какой вариант выбрать»). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.
