Как монтировать самый пожароопасный участок дымохода: проходной узел

Поиск записей по тэгам: просто нажмите на интересующую тему!

Речь поведу о самой пожароопасной части дымохода: разделке стены — разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка — причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

4) Сделать все ошибки из первых трех пунктов одновременно!

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.

ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие

СП — Отопление, вентиляция и кондиционирование
СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Проходку можно самому сделать, а можно купить готовую.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Монтаж гостовского дымохода — обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!. Тоже самое на фотках:

Тоже самое на фотках:

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

Если не нашли, лучше перечитайте всё заново, целее будете.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Что по этому поводу говорят строительные нормы и правила (СНиП)

СНиП 41-01-2003 Вентиляция, кондиционирование и отопление регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления

Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это Печное отопление, и его подразделам

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин от дыма. Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны выглядывать эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового бортика и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.

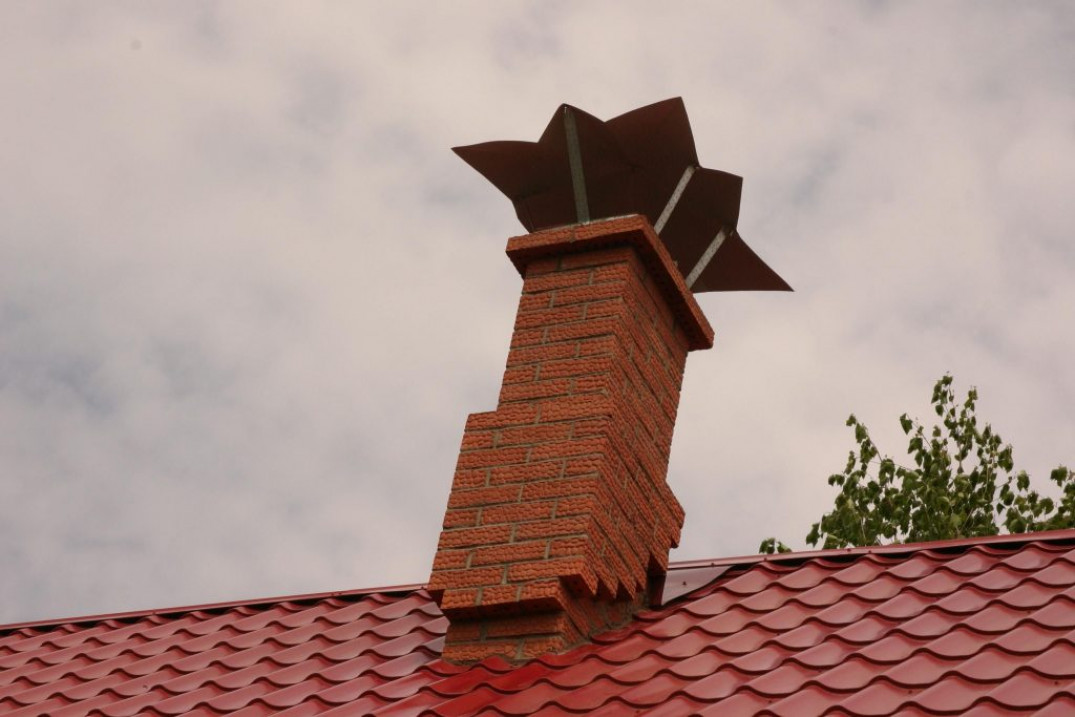

При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название выдра. В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм)

Участок кровли в месте прохода должен быть только из негорючего материала.
При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка

Величина отступки также регламентируется требованиями СНиП:

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

1. Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
2. Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

• Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
• В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

Этапы монтажа готового проходного узла

На сегодняшний день в продаже существуют проходные узлы с круглой или прямоугольной формой сечения. Монтаж такого узла производится поэтапно. Рассмотрим основные этапы обустройства потолочной разделки:

1. В первую очередь торцы, выполненного в потолочном перекрытии отверстия, покрывают слоем теплоизоляционного материала.
2. Далее необходимо покрыть изоляцией нижний лист проходного короба, а также все места, которые соприкасаются с потолочным перекрытием. Изолятором может служить фольгированный базальтовый картон или минерит.
3. Затем в узел прохода проводится труба, и конструкция доводится до выполненного в пироге потолка отверстия. Сооружение фиксируется специальными саморезами в нужных местах. Как правило, узлы продаются с уже готовыми отверстиями под саморезы, что упрощает монтаж.
4. Показатель сечения отверстия проходного узла должны быть больше, чем аналогичный показатель сэндвич дымохода. Плотное прилегание трубы к проходному узлу не рекомендуется. Желательно, чтобы от стенки трубы узла до стенки сэндвич дымохода оставался зазор не менее 5 мм. В случае необходимости можно выполнить изоляцию зазора с помощью специального асбестового шнура.
5. Затем изоляция проводится со стороны чердака. После этого короб заполняется керамзитом или любым другим теплоизоляционным материалом.
6. После того, как труба проведена, на чердаке (в случае необходимости) можно выполнить декорирование узла разделки.

Узел разделки на чердаке обустраивается таким же образом, как и на потолке

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

• После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
• Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи.

• На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
• Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
• В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
• В потолке выпиливают такое же отвесите.
• Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
• Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

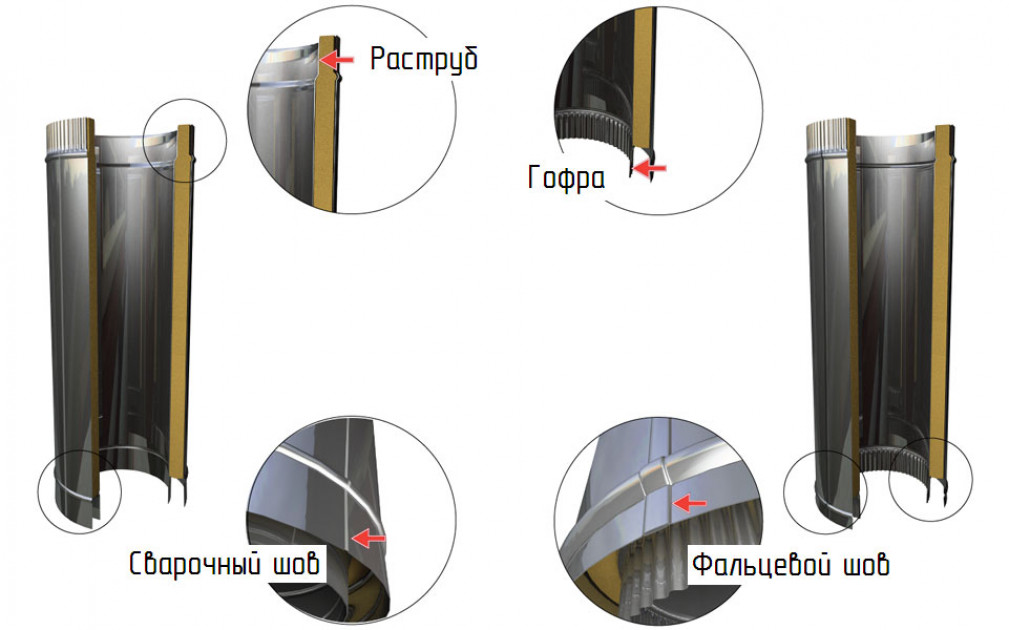

Правила прохода сэндвич трубы через потолок

При разработке плана будущих монтажных работ стоит обратить особое внимание на размеры дымохода. В этом случае стоит ознакомиться с некоторыми правилами:

• если труба монтируется для банной постройки, необходимо запомнить, что после выхода из печи разрешается монтаж только трубы с толстыми стенками, которая не оснащена изоляционным материалом. Высота такой трубы должна составлять минимум 1 м. Желательно, чтобы труба была выполнена из нержавеющей стали, так как этот материал более теплоустойчив, чем оцинкованная сталь. После одного метра оцинкованной толстостенной трубы, разрешается установка сэндвич -изделия;
• трубы, проходящие через потолок, должны в обязательном порядке иметь слой изоляционного материала;

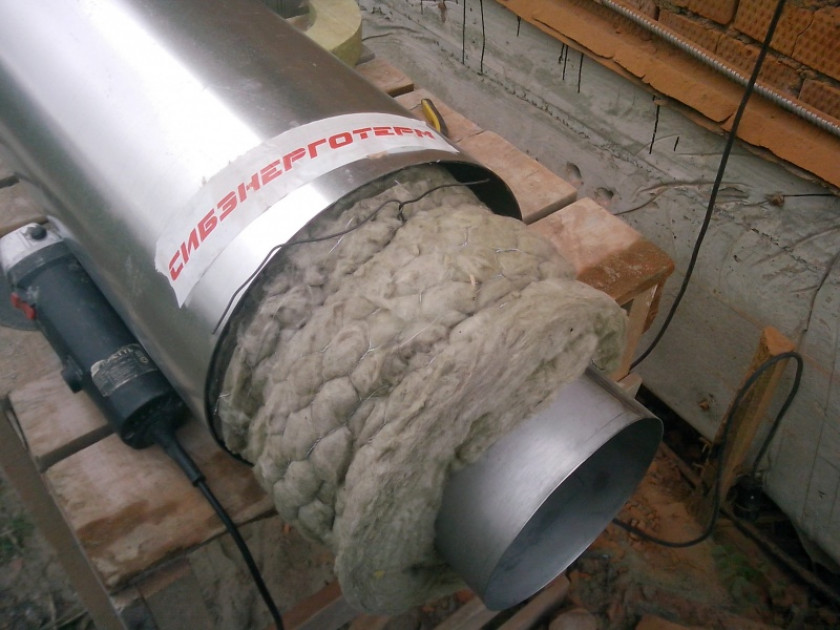

Утепленная часть дымохода устанавливается на толстостенную трубу, выходящую из топки

• длина горизонтальных отрезков в конструкции напрямую влияет на показатели тяги и другие эксплуатационные характеристики дымохода. Чем больше длина горизонтальных участков, тем хуже будут показатели тяги в системе. Максимальная рекомендуемая длина горизонтальных отрезков — не больше 1 м;
• количество колен в системе также влияет на её производительность. Их не должно быть больше трёх;
• запрещается жёстко фиксировать трубу в месте прохода через потолок. Соединение должно не препятствовать линейному расширению нагретой конструкции.

Какие бывают узлы

Для того чтобы максимально возможно обезопасить потолочное перекрытие от перегрева и возгорания, для проведения трубы дымохода через потолок, используется разделка или иначе угол, который может иметь различный вид.

Лучший вариант – это готовое покупное изделие наиболее часто используемое для промышленных работ. Данный вариант представлен металлической коробкой, оборудованной закрепленной с одного бока оцинкованной пластиной. По центру изделие оборудуется сплошным проёмом, в которое и вставляются трубы, проходящие через потолочное перекрытие. Изделие также позволяет также уложить теплоизоляционный слой, а со стороны помещения коробка имеет декоративную пластинку.

Вокруг трубы устанавливается стальная пластина, которая защищает материал потолочного перекрытия от возгорания, плавления

Схема позволяющая выполнить своими руками потолочную разделку для дымохода

Для того чтобы выполнить установку своими руками данного узла, в потолочном перекрытии вырезается подходящее по форме и размерам отверстие. Далее закрепляется теплоизоляционный материал (минерит, каменная вата, асбест). Не забываем усилить конструкцию металлическими полосами. Для закрепления узла используются саморезы. Для того чтобы произвести установку На прямой участок трубы надевается специальный элемент, после чего конструкция поднимается до необходимой высоты и закрепляется со всех сторон теплоизоляцией.

Если разделка не имеет в своей конструкции цилиндр, значит, она дополнительно оборудуется специальными бортами, в основе которых лежит минерит или металл.

Виды

Для понимания материала стоит уточнить некоторые определения:

• Печи – это устройства, предназначенные для полного сгорания разных видов твердых материалов, для отопления помещений объектов, как собранные на местах установки из огнестойких материалов – кирпича, огнеупорного бетона, огнезащитных паст, негорючих мастик; или в заводских условиях из металлических сплавов.
• Камины – это разновидности печей, отличающиеся большей площадью открытых топочных проемов, отсутствием дымооборотов.
• Дымовая труба, дымоход – это шахта прямоугольного, круглого сечения, необходимая для создания восходящей тяги разогретых дымовых продуктов процесса горения, их отвода в атмосферу.

Дымовой канал, труба может быть нескольких видов исполнения:

• насадным, опирающимся на потолочные перекрытия строительных объектов;
• стенным, проходящим внутри капитальных стен;
• коренным, опирающимся на фундамент зданий, полы, рядом с отопительным агрегатом.

• открытая;
• закрытая.

Разделок

• до горючих конструкций строительного объекта;
• до конструкций, защищенных мокрой штукатуркой по металлической сетке, другими огнестойкими материалами.

Сгораемые материалы в составе перекрытия также могут быть защищены огнезащитными штукатурками, огнестойким (пожаробезопасным) гипсокартоном.

Разделка для печной трубы своими руками

жесть для изготовления короба разделки;

лист нержавеющей стали;

лист ГКЛО или базальтокартона;

Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.

Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.

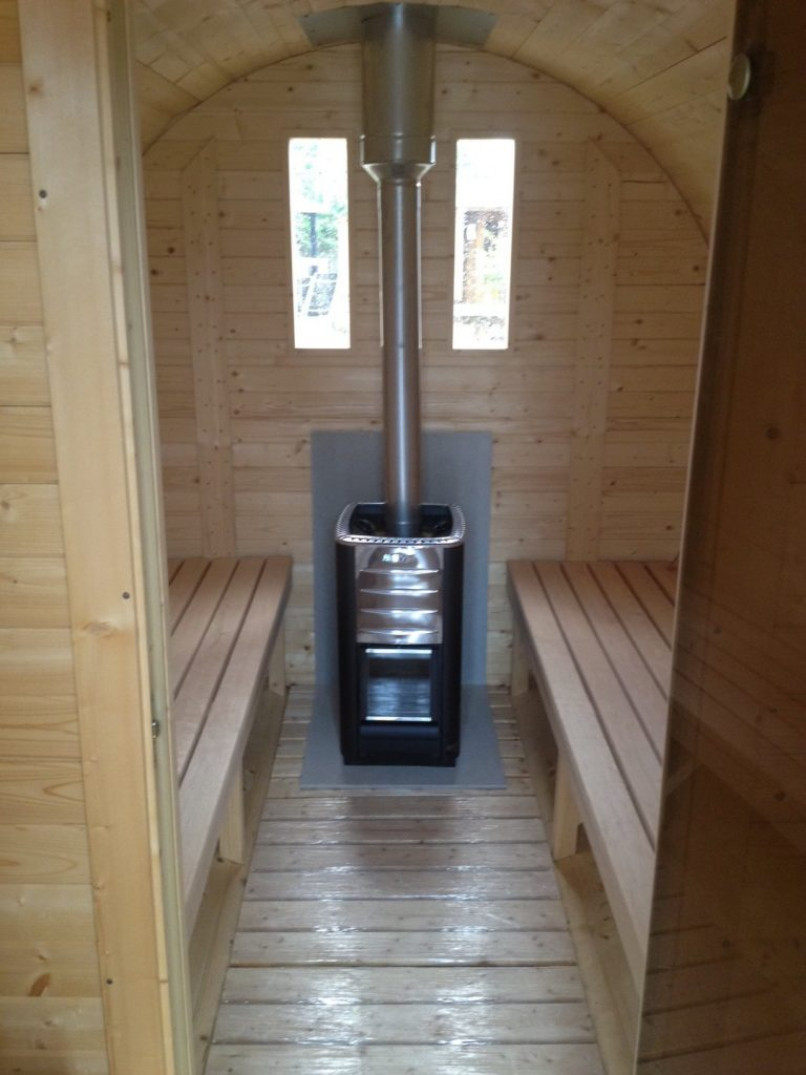

Баня — конструкция деревянная, а значит, исключительно пожароопасная

Поэтому вопросу грамотного осуществления потолочной разделки — выведения дымохода через перекрытия между этажами или на крышу — следует уделять особое внимание

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Нас интересует пункт , который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;

• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Графический и математический способ определения высоты дымохода

Данный метод определения расстояния дымохода от конька считается самым сложным, используется, когда дымоход удален от конькового хребта на 300 см и больше.

Довольно часто печь устанавливают почти в центре сложной постройки, в которой дымоход пересекает крышу в месте пристройки или очень близко к краю главного ската. Если отрезок от уровня колосника до спроектированного выходного отверстия дымохода равняется 500 или более сантиметрам, то произвести ее монтаж нет возможности. В этом случае потребуется определить высоту части дымоотводящего канала по отношению к коньку крыши.

Для определения наименьшего предела расстояния дымохода от конька крыши используют такие два метода: графический и математический.

Графические построения имеют некую схожесть с вышеуказанными методами определения максимальной величины высоты дымохода. В подходящем масштабе чертится схема дома с указанными размерами с учетом пропорций.

В верхней части кровли чертят горизонтальную линию, а от нее вниз с использованием транспортира отмеряют и отмечают угол в 10º. Место, где предполагаемая ось симметрии дымоотвода пересекается с отчерченной под углом линией, будет указывать на определяемую величину.

Полученный отрезок замеряют, а результаты в масштабе переводят в настоящие значения.

Если потребуется, проект можно немного изменить, двигая дымоход в горизонтальной плоскости. Таким образом, можно найти оптимальное его расположение. Помните, что расстояние между кровельным материалом и короткой частью дымоотводящего канала должно составлять, как минимум, 50 см. Это необходимо для обустройства выдры и возможности защиты крыши кровельным покрытием из металла.

Схемы вывода дымохода через перекрытие и крышу

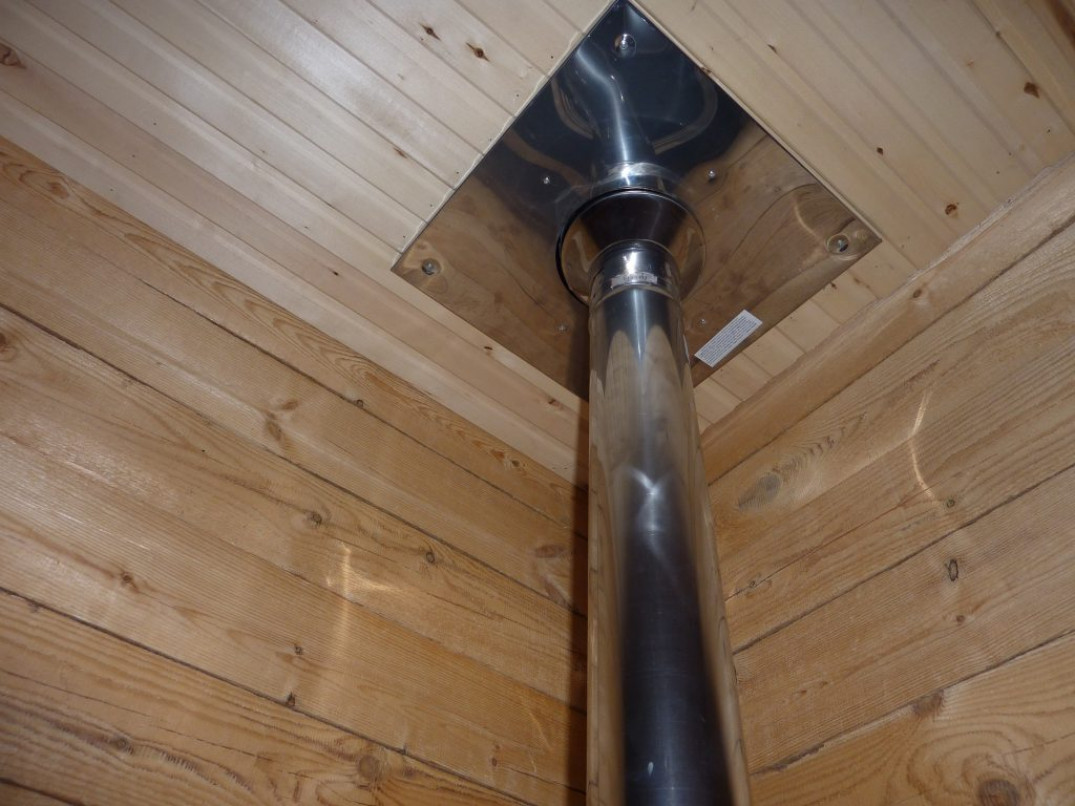

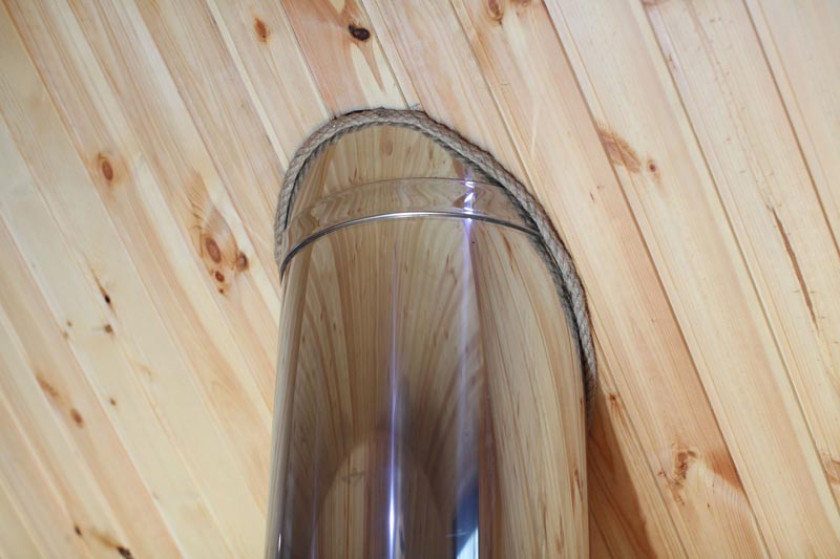

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

Преимущества и недостатки вывода дымохода через стену

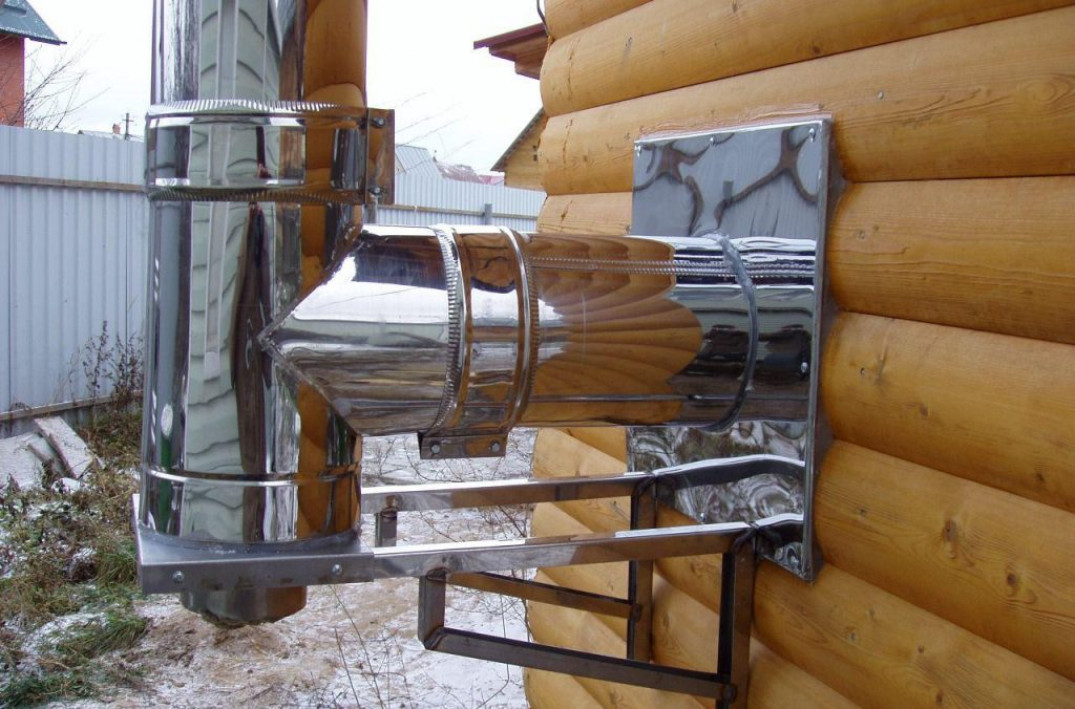

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.
2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
4. Существует возможность регулировать силу тяги.
5. Высокая пожаробезопасность.
6. Исключена утечка газов.
7. Не требуется проделывать отверстия в кровельном пироге.
8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

• нарушение эстетичного вида своего дома;
• потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
• чтобы предупредить попадание воды в трубу требуется установка отливов;
• необходима дополнительная фиксация дымохода к стене;
• большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.
