Почему не греет или плохо, слабо греет теплый пол

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

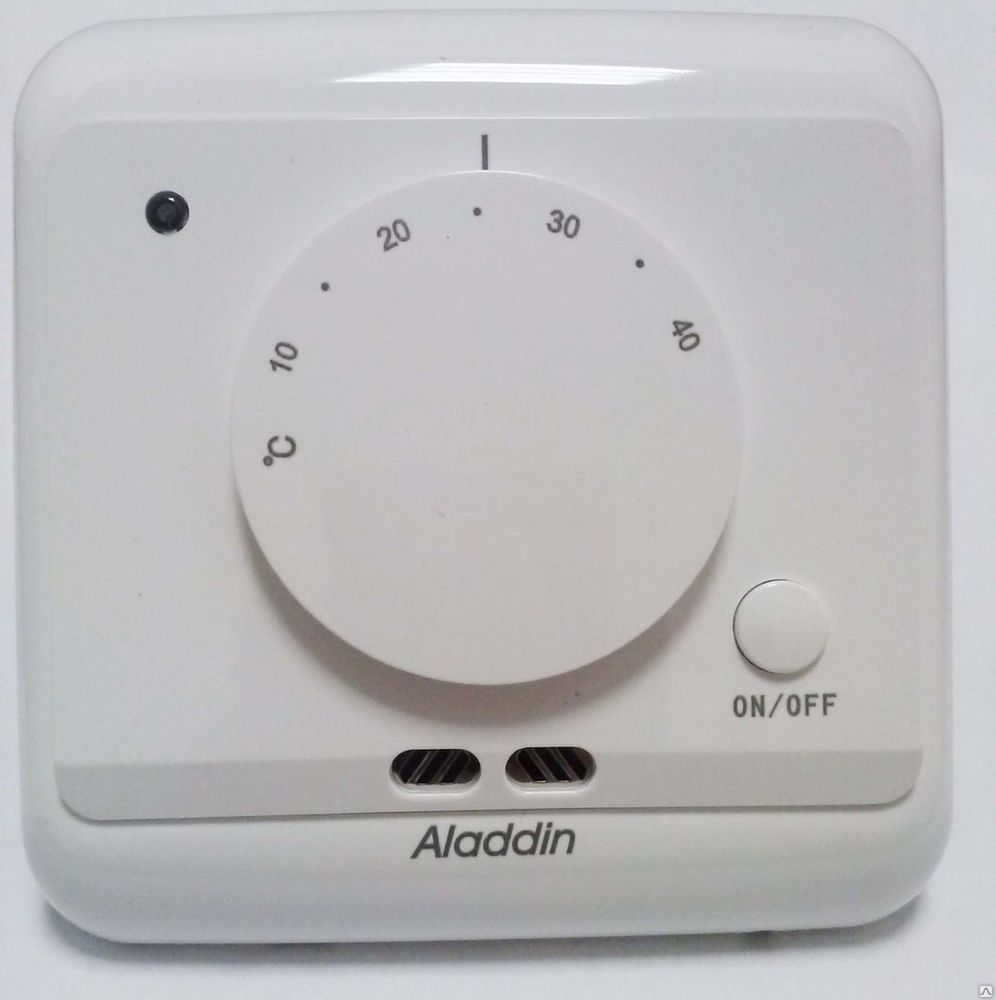

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

• по методу установки – внутренние и внешние,
• по “начинке” – цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

• Непрограммируемые – до 30%,
• Программируемые – до 70%.

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно

Тут важно оценить основные показатели и требования к эксплуатации

Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

Набор функций

Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.

Простота использования

Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.

Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

• получает с термодатчика данные о текущей температуре нагрева;
• сравнивает их с заданным значением, указанным в настройках;
• отключает нагрев при превышении установленного значения температуры;
• включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

Подключение пленочного теплого пола без терморегулятора

Логичен вопрос пользователей, которых интересует, а можно ли пленочный теплый пол подключить без терморегулятора. Когда инфракрасная пленка подключается напрямую к электропитанию, происходит ее нагрев. Пленка нагревается до тех пор, пока не достигнет своих максимальных показателей. Существуют разные модели и производители, у которых максимум нагрева достигает 50, 70, 110 градусов или других значений.

Инфракрасный пол можно подключать без терморегулятора в таких случаях:

• инфракрасная пленка установлена не под декоративным напольным покрытием (ламинат, линолеум, паркет доска и т.д);
• мощность ИК-пленки соответствует необходимой температуре нагрева (например, при 220 Вт/м2 температура нагрева составит ~50 градусов Цельсия);
• полностью исключен эффект перегрева нагревательной пленки, при длительных ее включениях;
• отбор тепла от нагревательной пленки происходит беспрепятственно и постоянно по всей площади.

Также не стоит сильно рассчитывать на так называемую саморегулируемую инфракрасную пленку

. Много людей считают, что такую инфракрасную пленку можно подключать без терморегулятора, а это не совсем так.

Саморегулируемая инфракрасная пленка без терморегулятора

В этих изделиях, когда пленка постепенно нагревается, то мощность нагрева начинает снижаться, так как увеличивается сопротивление. Таким образом пленка защищена от перегрева, если поверхность пола обладает плохой теплоотдачей.

Однако данный эффект начинает проявляется только после нагрева на температуру выше 50 градусов Цельсия, к тому же даже если мощность снижается на 30%, саморегулирующая пленка нагревается дальше. И если она из строя не выйдет, потому что имеет не малую температуру плавления, то высокая температура способна повредить само напольное покрытие.

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой

Основные виды терморегуляторов

Функции терморегулятора:

• управление системой подогрева;
• контроль и поддержание оптимальной температуры пола;
• процесс контроля затраченной электроэнергии;
• оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Особенности выбора в зависимости от напольного покрытия

Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.

Под мягкое покрытие

Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.

Под твердое покрытие

Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.

Подсоединение терморегулятора теплого пола. Как подключить теплый пол к терморегулятору

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

• программируемые, работающие по заранее установленной, в том числе сложной программе;
• без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

• встраиваемые – их устанавливают в специальное углубление в стене;
• накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве. Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

• выносные;
• встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого терм

piorit.ru

Самостоятельный монтаж пленочного пола: инструкция

Комплект инфракрасного пола от любой фирмы — это, как правило, собственно пленка в нужном объеме, электропроводка с изоляционным комплектом, а также сенсор температуры, терморегулятор и набор контактных зажимов.

Рассчитать необходимое количество пленки, а также составить схему ее укладки можно самостоятельно или обратившись за помощью к консультанту по продажам теплого пола. А чтобы не повредить меблировку и бытовую технику, ИК-прокладку следует уложить только на свободные участки пола. Такой подход позволит еще и сэкономить на количестве теплой пленки (и как следствие, на затратах).

Важно: чтобы помещение прогревалось равномерно, нужно застелить инфракрасной пленкой не менее 70% площади пола. Это нужно помнить, планируя интерьер и составляя схему ИК-укладки

Тогда получится и меблировку не испортить, и обеспечить нужный микроклимат в комнате, квартире.

1 этап

Перед началом работ выровненную поверхность (отклонение горизонтали допускается не более 3 мм) надо очистить от пыли-грязи, остатков строительного мусора. Далее уложить слой теплоизоляции — под каждое финишное покрытие свой. Так, например, под ковролин и линолеум стелют изолон или инфрафлекс с односторонним фольгированием, а также пенотерм толщиной 3-5 мм или фанерные листы. Под керамическую плитку, как правило, кладут твердую изоляцию (скажем, технический пробковый лист в 2 мм) или стелют пленку прямо на цементно-песчаную стяжку под слой плиточного клея. Но в любом случае теплоизоляция должна будет оказаться во всех нужных местах, зафиксированная термоизоляционным скотчем на стыках.

2 этап

Потом необходимо будет определиться с местом нахождения терморегулятора и оформить под него отверстие. А чтобы автоматика этого прибора срабатывала правильно, потребуется еще и монтаж термодатчика. Для этого в районе второй секции пола (примерно), отступив от стены, на которой будет установлен терморегулятор, 20-25 см, следует проштробить полосу глубиной 1-2 см. И в нее под нагревательную пленку уложить собственно температурный датчик из комплекта теплого пола. Его кладут обязательно НА теплоизоляционную подложку, чтобы прибор показывал истинную температуру пола. И в самом конце монтажа датчик температуры пола подключают в систему (с изнанки ИК-пленки), предварительно обеспечив его изоляцию.

Далее по специальным линиям (их производители отмечают пунктиром и символом «ножницы») пленку предстоит разрезать на полосы требуемой длины. После раскроя эти полосы размещаются по полу, в соответствии с ранее составленной схемой. При этом от стен в комнате надо отступать не меньше, чем на 10 см. А если в помещении оборудован камин, от него придется отступать при укладке не менее, чем на метр.

Пленка кладется медной полосой вниз, а контактами — к стене (к той самой, на которой будет размещен терморегулятор). Полосы размещаются встык, а стыки проклеиваются монтажным скотчем, как и края пленки без проводного крепления.

3 этап

Следующий этап монтажа —  установка с помощью плоскогубцев контактных металлических зажимов на медные полосы, впаянные в пленку. Для этого контакт вставляется строго посередине торца шины, проводящей ток (между пленкой и медной полосой), а затем плотно прижимается. Далее к установленным зажимам параллельно, методом скрутки зачищенных концов подсоединяются монтажные провода — левые строго к левым, правые к правым (лучше купить два цвета проводов, чтобы не запутаться). И ни в коем случае при этом и в других обстоятельствах нельзя перегибать нагревательный элемент под углом в 90 градусов, иначе ИК-пленка будет испорчена.

Важно: надо непременно изолировать места разреза пленки (с обратной стороны), а также подключения к зажимам проводов, используя битумные полоски из изоляционного комплекта. А предварительно обозначить места предполагаемых изолирующих операций на схеме, чтобы не промахнуться

Последний «штрих» в укладке инфракрасного пола — это подключение к терморегулятору монтажных проводов и температурного датчика, а также подключение самого регулятора к электрической сети. И уже в самом конце монтажных работ (для дополнительной защиты) поверх теплого пола следует положить слой полиэтиленовой пленки, а уже по нему — выбранное финишное напольное покрытие.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см.

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Система отопления без терморегулятора

Многих интересует, можно ли подключить теплый пол напрямую без терморегулятора. Эксперты говорят, что это в теории можно сделать, присоединив систему к обычному выключателю. Однако придется постоянно следить за температурой в помещении, чтобы предотвратить перегрев и порчу оборудования. Также расходуется слишком много электроэнергии, поэтому такой способ неудобен и нерентабелен.

Без термостата нагреватель постоянно функционирует, повышая температуру в помещении до максимальных значений и потребляя ненужную энергию. При работе датчиков извлекается и потребляется только те ресурсы, которые необходимы для достижения рекомендуемой температуры. Теплые полы без регулятора можно подключать, но только на короткое время, чтобы не возникало перегрузок сети и перегрева напольного покрытия с последующим его повреждением.

2 этап – выбор оборудования и строительных материалов

Пленочный теплый пол продается комплектом, в который входит:

• инфракрасная пленка для теплого пола;
• соединительные клипсы;
• скотч;
• терморегулятор;
• датчик температуры.

Примечание. Комплектация зависит от производителя. Например,
системы heat plus, caleo содержат всё необходимое для работы.

Дополнительно нужно купить:

провод электрический (желательно медный, многожильный,
сечением 1,5-2,5 мм);

теплоизоляционный материал. Электрический инфракрасный
теплый пол допускает использование любого типа утеплителя: фольгированная
пленка (с полимерным напылением), вспененный полиэтилен, натуральная пробка и
т.п.

пленка гидроизоляции;

Инструмент: монтажный нож, ножницы, плоскогубцы, отвертка,
кусачки, скотч, молоток, тестер, буровая коронка (насадка для дрели), перфоратор,
угольник, карандаш.

Выбор терморегулятора на балконе: советы

Принципиальных отличий подход к выбору регуляторов для лоджии и балкона не имеет. В его основе лежат те же критерии, но главное — аппаратура управления должна выдерживать подключенную нагрузку. В остальном владельцу квартиры следует руководствоваться собственными предпочтениями и финансовыми возможностями. Регулятор должен соответствовать эстетическим требованиям и быть долговечным, иначе частая замена будет сопряжена с дополнительными финансовыми расходами на покупку оборудования, его повторный монтаж.

Если на балконе предполагаются частые перепады температур, желательно установить механический терморегулятор. Кроме того, он должен иметь выносной датчик, монтируемый в пол. Такая конфигурация обеспечит максимальную эффективность системы, а владелец квартиры не будет ощущать дискомфорта от посещения балкона.

Для утеплённой строительной конструкции, где необходимо строгое соблюдение температурного режима, устанавливают устройства с возможностью электронного программирования. Датчик температуры можно использовать встроенный или комбинированный. Регулятор сможет поддерживать комфортную температуру воздуха и пола одновременно.

Последовательность монтажа

Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.

Напрямую

Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.

С применением распаечной коробки

Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.

Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.

Пошаговая инструкция по установке:

1. В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
2. Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
3. Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
4. Основные системные узлы подсоединяются соответственно техдокументации к изделию.
5. По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.

Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.

Замена температурного датчика

Если термодатчик теплого пола вышел из строя, то его придется заменять. В противном случае терморегулятор не сможет управлять системой подогрева. Причину поломки поможет выяснить диагностика тестером. Как правило, он выявляет две причины неисправности – обе они связаны с контактами (либо он есть там, где не надо, либо отсутствует там, где нужен).

Тестер электронный

Первым делом тестируются входные провода – для этого придется разобрать корпус регулятора. При включенном электропитании тестером проверяется наличие напряжения в проводах. Если питания нет, значит, какой-то из выключателей не работает – тогда проверяется работоспособность приборов в сети до места установки регулятора. Если напряжение есть на контактах входных, то проверка продолжается уже на выходных. От регулятора при выключенном токе отсоединяются провода теплового контура. Если в этом случае при включенной энергии напряжения на выходных проводах нет, то поломка таится в блоке управления или в самом датчике. Сопротивление датчика проверяется при помощи омметра. Если датчик не работает, его нужно демонтировать по возможности и установить новый.

Подключение терморегулятора к теплому полу

Устройство и принцип работы

Конструктивное исполнение терморегуляторов для тёплого пола может отличаться. Всё зависит от того, какой вид теплоносителя используется. Производители предлагают терморегуляторы для водяного и электрического тёплого пола. Первый тип представляет собой термосмесительный клапан, позволяющий отрегулировать соотношение горячего и охлаждённого теплоносителя (воздуха или воды), поступающего в отопительный контур. Электрические терморегуляторы позволяют изменить силу тока в отопительном контуре. Благодаря этому, изменяется количество выделяемого тепла.

Для водяного пола подойдёт термосмесительный клапан

Устройство подключается к отопительному контуру, а сам датчик к электропитанию. В процессе работы терморегулятор производит следующие действия:

• считывает с термодатчика информацию о степени нагрева напольного покрытия;
• сравнивает полученные данные со значениями, заданными пользователем;
• отключает нагрев, если максимальная температура превышена, или подключает, если значение не достигает нужного минимума.

Информация от термодатчика определяет режим работы терморегулятора

Общие сведения

Известно, что теплые полы могут быть водяными, электрическими и инфракрасными. И одним из элементов этих систем является терморегулятор (или термостат), позволяющий регулировать весь процесс обогрева пола.

Управление терморегулятором может быть программируемым (автоматизирующим систему) или электрическим. Задавать необходимую температуру нагрева позволяет встроенный часовой датчик. Он же управляет включением и выключением системы.

Терморегулятор может устанавливаться в монтажную коробку на стене или накладным способом. Подключение терморегулятора теплого пола выполняется в обычную электрическую сеть. В случае с использованием системы теплого пола во влажных помещениях, терморегулятор выносится за их пределы.

Функции терморегуляторов:

• включение и выключение системы;
• функции поддержания тепла;
• автоматический подогрев до нужной температуры к определенному времени;
• функции экономии энергии;
• функции контроля электроэнергии и другие.

Как выбрать терморегулятор?

При выборе терморегулятора стоит учитывать, что он не только должен включать и выключать систему теплого пола, но и обеспечивать необходимую температуру, а также соответствовать коммутируемой мощности системы. В большинстве случаев предельная мощность бытовых вариантов терморегуляторов составляет 3 кВт.

Нет необходимости для теплого пола использовать терморегулятор с датчиками показаний температуры воздуха в помещении. Эти данные могут искажаться различными факторами, например, сквозняком, потоками воздуха от других приборов и пр.

Для небольших помещений лучше не использовать программируемый термостат, так как нагрев такого помещения может потребоваться в любую минуту и очень быстро.

Программируемые модели больше подходят для больших по площади помещений. Их суммарная установленная мощность может составлять до 3 и более кВт. В этом случае прибор окупится за короткое время.

Классификации терморегуляторов:

Классификация по мощности.

Это один из самых важных параметров для выбора термостата. В приборе указывается номинальная мощность теплого пола, на которую рассчитан данный терморегулятор.

Бывает, что теплые полы используются на очень большой площади, превышающей возможности самых мощных терморегуляторов. В таких случаях либо приходится делить помещение на зоны с использованием для каждой отдельного термостата, либо использовать дополнительный вид оборудования: магнитный пускатель. Этот прибор защищает термостат от перегрузок. Он приобретается отдельно.

По типу монтажа.

Тип монтажа терморегулятора для теплого пола определяется по виду приборов: накладные или встраиваемые терморегуляторы. Встраиваемые модели требуют выполнения отверстий в стене. Накладные устанавливаются в специальный монтажный короб, который крепится к стене. Выполнить монтаж терморегулятора можно по прилагаемой схеме.

По типу управления системой.

Есть варианты терморегуляторов для пола с уже встроенными датчиками, регулирующими температуру воздуха. Некоторые терморегуляторы снабжены выносным датчиком температуры. Также терморегуляторы могут оба варианта датчиков: выносные и встроенные.

По функциональным возможностям.

По внешнему виду терморегулятора.

Самые разнообразные формы, виды, расцветки и модели терморегуляторов доступны в магазинах. Можно выбрать наиболее подходящие к вашему интерьеру.
