Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Монтаж бойлера косвенного типа

До того как приступить к монтажным работам нужно определиться с местом его размещения. Иногда, с целью экономии места, приобретается напольный водонагреватель, над которым устанавливается котел. Обязательно при этом следует обеспечить доступ к бойлеру для сервисного обслуживания или ремонта.

Если производиться установка бойлера навесного типа, с учетом того, что его вес вместе с водой весьма внушителен, то монтаж допустимо выполнять только при условии, если стена, на которую он будет крепиться, является несущей и обязательно с помощью анкерных болтов. Напольный бойлер просто устанавливается на свое место (если другого неуказанно в инструкции к нему).

Печь-камин для дачи длительного горения. — здесь больше полезной информации.

Следующий этап работ связан с подключением труб для теплоносителя, в соответствии с выбранной схемой подключения. Далее, установка бойлера своими руками предполагает подведение труб для подачи холодной воды через нижний патрубок.

Рекомендуется подключение выполнять, используя обратный или предохранительный клапан, а иногда они устанавливаются вместе, но последовательно.

Вас заинтересует эта статья — Электрические накопительные водонагреватели (бойлеры).

Важно отметить, что для подключения бойлера к котлу следует использовать исключительно металлические трубы.

Выходной патрубок соединяется с системой горячего водоснабжения через шаровый кран. Рекомендуется дополнительно предусмотреть установку расширительного бака или хотя бы воздухоотводчика.

После того как все работы по монтажу завершены, следует этап пробного запуска, в результате которого проверяется прежде всего герметичность всех соединений, обязательно выполняемых с использованием герметика или ФУМ-ленты.

Во время монтажа нужно проверить состояние магниевого анода, выполняющего функции защитного элемента от химических процессов, появляющихся в результате взаимодействия металлических стенок бака и нагретой воды. Как правило, дважды в год, например, осенью и весной, должна производиться их замена.

Соблюдение этого правила, а также и второго, связанного с тем, что если бойлер не используется, то из него следует спустить полностью воду, способно значительно увеличить срок бесперебойной службы аппарата.

Преимущества и недостатки отопления с электробойлером

Главное преимущество схемы — простота. Собрать такую конструкцию способен практически любой мастер, поскольку для этой цели не потребуются ни особая квалификация, ни сложные инструменты. Еще одно преимущество — невысокая цена. Чаще всего, водонагреватели электрические для отопления продаются по более низким ценам чем электрокотлы. Благодаря этому, при создании системы теплоснабжения небольших объектов, можно существенно сэкономить. При этом можно получить очень надежную высокофункциональную систему, способную управляться через современные линии связи, например, вай фай. Именно поэтому она хорошо интегрируется в программу “Умный дом”.

К недостаткам использования водонагревателей можно отнести:

1. Невысокая мощность.
2. ТЭН постоянно находится в рабочем состоянии, что приводит его к быстрому износу. Для гарантии нужно выбирать устройства имеющие 2 и более ТЭНов.

Устройство и принцип действия конструкций

Бойлер косвенного нагрева – это накопительная утепленная емкость с нагревательным элементом, который работает от внешнего теплоносителя. Бак может иметь форму цилиндра или прямоугольника. В стенках установлены патрубки, которые нужны для циркуляции горячей воды от входа/вывода труб водоснабжения и отопительной системы.

В основе конструкции лежит емкость. Внутри бак обрабатывают покрытием из стеклофарфора, керамики и эмали. Это помогает защитить его от плохого качества воды и не допустить коррозии. Корпус от потери тепла защищает изоляционный слой из минеральной ваты, поролона или полиуретана.

Устройство бойлера косвенного нагрева

С целью предупреждения накипи в верхней части бака устанавливают титановый или магниевый анод. Они повышают эксплуатационный срок прибора, защищает металл от гальванической коррозии и смягчает воду. Бойлер фирмы-производители оснащают предохранительными защитными клапанами и терморегулятором, который контролирует нагревание воды до конкретной температуры.

Принцип работы бойлера косвенного нагрева прост. Вода подается в бак по специальному вводу. Теплоноситель в теплообменнике нагревает воду, контактируя с ней через тонкую пластинку в накопительном баке. В точке водоразбора нагретая вода проходит благодаря патрубку. Циркуляционный насос, который установлен в контур подключения устройства, обеспечивает независимую работу от центрального отопления.

Давление на входе

Показатель давления на входе – это один из определяющих параметров при установке бойлера в квартире. Это объясняется тем, что центральное отопление зачастую скачет. Рекомендуется выбирать проточные модели.

Конструкция теплообменника

Теплообменник представлен в виде спирали, которая эффективно и быстро нагревает воду в баке. Есть несколько разновидностей его конструкции:

• Бак в баке. Это два бака из стали – один в другом. В маленький бак подается подогретая вода, а в большой – теплоноситель из котла.
• Змеевик в змеевике. Благодаря использованию 2 змеевиков с разным диаметром спирали увеличена площадь теплообмена.
• Змеевик. В баке с нагреваемой водой установлен змеевик. По нему подается из котла теплоноситель. Это самый распространенный вид.

Теплообменник-змеевик бойлера косвенного нагрева

Материал изготовления накопительного бака

Перед тем, как выбрать конкретную модель, нужно учесть материал изготовления бака. Проведенные тесты показали, что лучше всего зарекомендовали себя модели из стали и нержавеющей стали.

Покрытие бака желательно:

• стеклокерамическое;
• керамическое;
• противокоррозионное.

Другие параметры и особенности работы

Для того чтобы купить оптимальную модель бойлера косвенного нагрева необходимо учитывать такие параметры, как:

Количество точек водоразбора. Провести с помощью бойлера горячую воду можно сразу в несколько помещений. Для этого у него должно быть несколько точек водоразбора.

Функциональность. Благодаря различным опциям можно минимизировать участие человека в работе прибора. К ним относятся термометры, термостаты, предохранительный клапан, защита от перегрева.

Теплоизоляция. У бюджетных моделей есть поролоновая прослойка. Более продвинутые приборы оснащены пенополиуретановыми утеплителями.

Скорость нагревания. Она во многом зависит от площади теплообменника. Для того чтобы установить оптимальное сочетание рекомендуется придерживаться следующего соотношения: скорость нагревания 120 литров воды при площади змеевика будет приблизительно полчаса.

Мощность. Она выбирается с учетом желаемой скорости нагревания воды и объема емкости

Важно учесть полезную мощность прибора, которая указывается в документации к прибору.

Зачем нужен повысительный насос?

Повысительный насос применяют при недостаточном давлении в водопроводе. Сейчас большинство повысительных насосов работают при наличии разбора воды, то есть насос будет работать пока вы не перекроете воду на смесителе. Это делается при помощи встроенного в насос реле протока. С помощью таких насосов можно перекачивать маловязкие, неагрессивные жидкости без включения твердых частиц и примесей машинного масла.

Технические характеристики:

• Напор 2 метра.
• Температура окружающей среды от 2°С до 40°С.
• Температура перекачиваемой жидкости от 2°С до 60°С.
• Максимальное давление в системе 6 бар.

Монтаж повысительного насоса.

Повысительный насос устанавливается с помощью накидных гаек непосредственно на трубу, по которой осуществляется подача холодной воды. Стандартным размером подсоединения является 0,5 дюйма. После установки насоса, необходимо удалить из него воздух. Как это сделать подробно и с картинками описано в инструкции, которую настоятельно советую прочитать перед тем как делать монтаж. Пример правильного неправильного монтажа рассмотрим на рисунке:

Пример монтажа насоса UPA15-90

Правильная установка повысительного насоса

Так же необходимо помнить, что вал насоса должен располагаться в горизонтальной плоскости. Если этого не сделать, то подшипники не будут смазываться и быстро выйдут из строя! Смотрим на еще один рисунок и делаем выводы.

Техническое обслуживание.

В домашних условиях ограничивается прочисткой реле протока. Если нет желания этим заниматься, то можно установить перед насосом сетчатый фильтр, который будет задерживать шлам.Более сложный ремонт должен осуществляться в авторизованном сервисном центре.

Расчет объема накопительного бака и мощности ТЭНа

Области применения теплового аккумулятора

На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:

V=5/(75-50)=0.5 м³ или 500 л

Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.

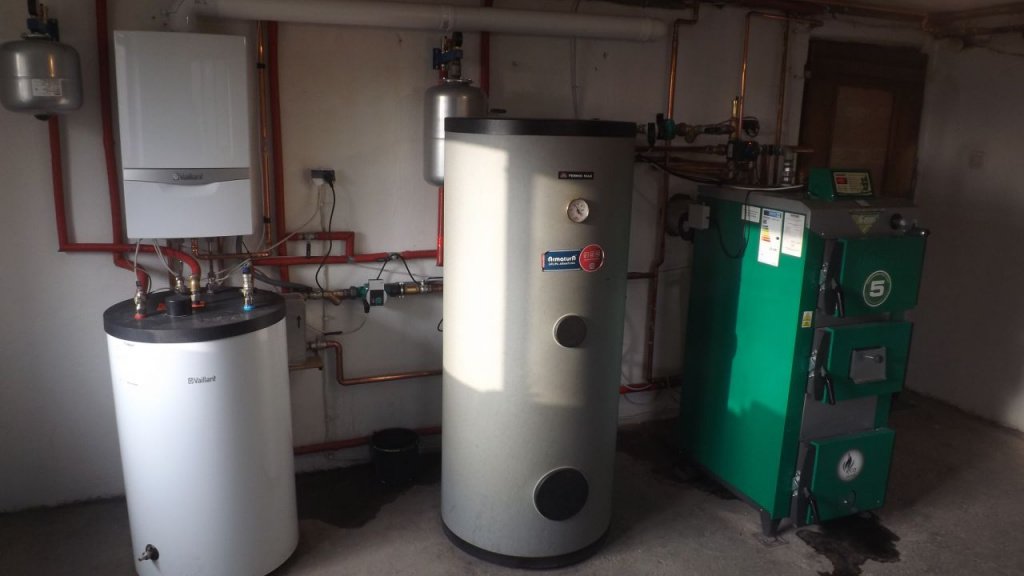

Нагрев косвенного бойлера от буферной ёмкости

Многие владельцы частных домов с твердотопливной системой отопления знают, что такое буферная ёмкость и обо всех её преимуществах. Мы лишь упомянем, что она значительно увеличивает автономность твердотопливного котла и полностью гарантирует его безопасную работу, защищая агрегат от «закипания». Тут же мы рассмотрим вопрос как нам может помочь буфера тепла в летний период, когда кроме ГВС нам ничего не нужно.

Ответ прост — с помощью дополниетльного устройства о работе которого мы расскажем ниже.

Принцип нагрева горячей воды с помощью буферной ёмкости

1. Если вам необходима горячая вода, вы растапливаете ваш твердотопливный агрегат на полную мощность, так это и нужно делать для максимального КПД котла.
2. Задача, которая стоит перед котлом – нагреть буферную ёмкость. Все отопительные контуры отключены, весь нагретый теплоноситель работает только на нагрев и поддержание температуры ГВС.
3. Как только теплоаккумулятор нагрет, ТТ котел уже нам не нужен, и он может спокойно затухать. Подогрев воды в бойлере на протяжении длительного времени будет поддерживать нагретая буферная емкость.
4. Длительность нагрева и поддержания температуры в баке косвенного нагрева зависит от объема вашего теплоаккумулятора. Чем больше объём нагретого теплоносителя в ней, тем дольше вода будет горячей без растапливания котла.

Таким образом вы можете топить котел 1 раз в несколько суток, но продолжать пользоваться горячей водой, не думая о затратах на электроэнергию и об очередной топке тт котла.

Использование двухконтурного газового котла

Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.

Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.

Монтаж оборудования

Обустройство собственной отопительной системы с использованием бойлера осуществляется следующим образом:

1. Выбор места и его подготовка для установки накопительного бака. Для этого готовится ровная площадка размером не менее 1×1 м с возможностью беспрепятственного подхода и обслуживания. Степень усиления зависит от объема и массы резервуара. Для баков более 200 л необходимо возвести отдельный бетонный фундамент, усиленный арматурой. Оптимальный вариант — формирование индивидуальной платформы с теплоизоляцией. Данное условие не имеет существенного значения при наличии в конструкции установочных ножек.
2. Установка бака. Монтаж производится в строгом соответствии с инструкцией. Необходимо обеспечить жесткое, устойчивое и надежное крепление в вертикальном положении. Наклоны бака в какую-либо сторону не допускаются.
3. Монтаж циркулирующего насоса. Он устанавливается при использовании в целях обогрева бойлеров для воды. В специализированных обогревательных аппаратах насос устанавливается только при большой протяженности труб в системе отопления.
4. Подключение системы отопления. Выходной патрубок накопительного бака соединяется с входом в систему или насосом (при его наличии), а входной — с выходом отопления. Для исключения появления чрезмерного гидростатического сопротивления необходимо полное соответствие размеров выходного патрубка бака и входного патрубка системы.
5. Подключение к водопроводу обеспечивается через входной патрубок накопительного бака. Обязательно устанавливается запорная аппаратура для перекрытия воды по мере заполнения резервуара.
6. Подведение электропитания. Электроснабжение бойлера должно осуществляться через индивидуальный щиток, в ктором устанавливается автоматический выключатель и УЗО.
7. Проверка герметичности соединений. Она производится без разогрева воды.

При монтаже бойлера для обогрева следует учитывать следующие рекомендации:

1. Если накопительный бак устанавливается в специальном отсеке вне отапливаемого помещения, то его корпус следует дополнительно утеплить. Для этого лучше использовать рулонную теплоизоляцию или пенопласт.
2. После запуска системы в эксплуатации необходимо в течение 10-15 дней постоянно контролировать температуру нагрева и работу автоматического контроля. Это необходимо для уточнения правильности монтажа и качества оборудования.
3. Для одновременного обеспечения горячего водоснабжения рекомендуется на выходе накопительного бака предусмотреть дополнительный отвод для горячей воды.
4. Отопление с помощью бойлера имеет пониженное давление в сети, поэтому в системе следует свести к минимуму количество поворотов и ответвлений.
5. Для увеличения долговечности и работоспособности системы необходим постоянный уход — чистка резервуара от оседающих примесей и ТЭНов от накипи.

Неисправности

Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.

Течь вентилей

Описание: течь по штоку винтовых вентилей.

Типичное место течи показано стрелкой

• Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
• Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.

Шум кранов

Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.

Шумящий у соседей кран может стать источником массы отрицательных эмоций

Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.

Решение:

1. Перекройте воду на квартиру;
2. Выверните проблемную кранбуксу;
3. Замените прокладку на новую;
4. Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.

Замена прокладки на винтовой кранбуксе

На фото керамическая кранбукса

Холодный полотенцесушитель

• Описание: полотенцесушитель в вашей ванной комнате остыл и не нагревается.
• Причина: если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
• Решение: поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.

Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:

1. Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;
2. Поднимитесь в квартиру и откройте до отказа краны горячей воды;
3. После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.

Если на стояке установлен сбросник, его можно перепустить прямо из подвала

Сразу после окончания отопительного сезона перепад между нитками трассы может быть нулевым

Особенности

В отличие от обычных водонагревательных устройств у этого прибора патрубок на вход (для холодной воды) монтируется внизу накопительного бака, а на выход (для горячей) — сверху.

Таким образом, циркулировать в замкнутом отопительном контуре жидкость должна с фиксированной температурой, которая и достигается в верхней части бака.

Бойлер косвенного нагрева с подключением к котлу

Главное отличие такого прибора от обычного водонагревателя для отопления — наличие постороннего источника подогрева теплоносителя. Это могут быть солнечные батареи, котёл, центральное отопление.

От такого вспомогательного источника по змеевику, проходящему по внутренней части бойлера, проходит теплоноситель, который, в свою очередь, подогревает жидкость в баке.

Данная система защищена теплоизоляционным слоем.

Электробойлер для отопительной системы своими руками

Цена промышленных модификаций отопительных водонагревателей очень высокая — от 12000 до 70000 руб. и выше. Поэтому их альтернативой может стать нагреватель выполненный собственными силами. Для этого случая допускается применять произвольный стальной бак, повышенной прочности, с параметрами соответствующими расчетным.

Для обвязки схем отопления самодельного водонагревателя потребуются такие детали:

1. Бак. Предпочтительнее будет оформить заказ у специализированной организации на устройство из некорродирующей стали либо собрать его своими силами. На корпусе необходимо расположить отверстия, для того чтобы выполнить пайку входных/выходных патрубков.
2. Змеевиковый нагревательный элемент, наилучший выбор — медный. Данный металл имеет лучший коэффициент теплопередачи и температурную эластичность.
3. Элементы крепления для обвязки систем отопления и ГВС.
4. Автоматика безопасности с первичными датчиками и защитными устройствами в виде воздушника и расширительного бака. Комплект приобретается в торговой сети по параметрам рабочего бака.
5. Теплозащита бойлера от потерь тепловой энергии. Для этого в прослойке между баком и защитным кожухом размещается стекловата/базальтовый теплоизолятор не менее 5 см.

Рециркуляция системы горячего водоснабжения ГВС.

Рециркуляция горячей воды устроена следующим образом:

Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.

При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.

Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.

Монтаж оборудования

Установка водонагревательных аппаратов производится в следующем порядке:

• Подготовка места, не менее 1м². Обустройство фундамента требуется для баков большого объёма (более 200 литров).
• Бак устанавливается строго перпендикулярно. Если есть ножки, их жестко фиксируют крепежом к полу.
• Для циркуляции теплоносителя к бойлеру монтируется насос.
• При подключении к отопительной системе, входной патрубок через тройник подсоединяется к выходу отопления.
• Центральный водопровод подсоединяется к оборудованию через тройник, с обратным клапаном.
• Электропитание подводится по отдельной линии, через автомат с УЗО.
• Правильность подключения и его герметичность проверяется с отключенными ТЭН-ами.

Что выбрать для дома, а что для дачи?

Использовать проточную систему горячего водоснабжения в жилом доме нецелесообразно по многим причинам. Расход воды в домах, где люди проживают постоянно, заметно отличается от расхода в дачных домиках, тем более, если проживает не один человек, а семья.

Проточная система чревата пользователям рядом недостатков:

1. Снижение напора горячей воды в связи с ограничителями, встроенными в обогревающее оборудование.
2. Непредсказуемые перепады температур воды в кране.
3. Ожидание тока воды после открытие крана.
4. Высокий расход электроэнергии или газа, в зависимости от выбранного типа системы.

Однако для дачи, проточная система станет оптимальным решением. Ведь потребность в горячей воде не так высока, стоимость такой системы значительно ниже, а ее размеры компактнее.

Также есть и еще один немаловажный плюс – если при использовании водонагревательного бака нужно ждать воду после включения оборудования, то пользователи проточных систем лишены этой проблемы.

Проточная система – лучше для дачи, использование водонагревательных баков – лучше для дома, но есть и исключения. Например, когда в доме проживает один человек или когда на даче люди проживают не временами, а постоянно. Поэтому каждый случай должен рассматриваться отдельно.

Монтаж и эксплуатация бойлера отопления

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла

В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

• Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
• Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
• Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Установка накопительного бака отопления

Установленный бойлер

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

• Один раз в месяц проверять целостность теплоизоляции конструкции;
• Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
• Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Потребление электроэнергии бойлером

Был двухлетний опыт использования бойлера Ariston SG 15 OR на 30 л 1,5 кВт для 2 человек. Включался дважды в день — утром на дневные нужды, вечером догревался для душа. После полного подогрева выкручивали на минимальную температуру, чтобы не догревал воду при разборе. Пользоваться бойлером в таком режиме было вполне комфортно, в общей сложности работал не более 1,5 часов в день — 2,25 кВт, 67 кВт в месяц. Перерасход по электроэнергии (льготная цена до 100 кВт в месяц) был только в зимние месяцы, когда включался обогреватель — получалось не более 130 кВт (работа на дому, 2 человека постоянно пользуются 2 ПК, энергосберегающие лампочки). Тариф на электроэнергию сейчас 0,46 грн за 1 кВт, бойлер обойдется в 30 грн ($1,3) в месяц. В не льготные месяцы (по газу) с бойлером мы можем сэкономить около 40% денег. В льготный сезон мы можем сэкономить хотя-бы на том, что благодаря бойлеру не намотаем лишних кубов газа и впишемся в льготный тариф 3,60.
