Подключение бойлера косвенного нагрева к котлу. 3 проверенных схемы

Как работает водонагреватель косвенного нагрева?

Бойлер косвенного нагрева выглядит вот так в разрезе.

Он состоит из накопительного бака, который утеплен и препятствует отдаче тепла в окружающую среду. Теплообменник — змеевик (как правило медный) через который циркулирует теплоноситель системы отопления. Вход холодной воды. Выход горячей воды (может быть несколько на разных уровнях для возможности создания системы циркуляции ГВС). Датчик регулировки температуры. Также возможно комплектация бойлера анодом, термометром, встроенным электрическим догревателем.

Когда бойлер косвенного нагрева горячий

Теплоноситель от котла циркулирует на систему отопления (радиаторы и теплые полы). Система автоматики перекрывает контур нагрева бойлера, и вся мощность уходит на обогрев дома. Если есть циркуляция ГВС, то она работает в штатном режиме и постоянно обновляет горячую воду на этажах и в полотенцесушителях.

Когда бойлер косвенного нагрева холодный

При остывании накопительного водонагревателя косвенного нагрева датчик температуры включает (насос циркуляции, трехходовой клапан или др. автоматику). Весь теплоноситель начинает циркулировать (по крайней мере так должно быть при правильном монтаже системы) через теплообменник бойлера.

При этом котел из обычного режима переходит в режим повышенной температуры 70 – 80 гр. (необходимо, чтобы котел поддерживал такую функцию). Если такого не произойдет и котел останется в режиме 40 гр. то очень скоро вы замерзните т.к. котел не нагреет бойлер до нужной температуры и будет постоянно циркулировать через него. Автоматика не переключится обратно на отопление.

При нагреве бойлера с имеющейся системой рециркуляции ГВС автоматика должна также отключится, чтобы, нагрев воды осуществился как можно быстрее.

Если все смонтировано правильно, то водонагреватель вскоре нагреется. Сработает термореле и котел продолжит обогревать дом. Включится система рециркуляции и т.д.

Летний режим накопительного водонагревателя косвенного нагрева.

В летний сезон, когда отопление дома не требуется. На котле — если он настенный, выключаем нагрев радиаторов до минимального значения. При включении бойлера котел включится только на его нагрев.

У напольных котлов есть функция «Лето». Принцип тот же самый.

Материалы и инструменты

Материалы:

• Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
• Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

• Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
• Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
• Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

• газовый ключ;
• гаечные ключи различных диаметров;
• ключ разводной;
• строительный уровень;
• перфоратор, отвёртки, шуруповёрт;
• минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Варианты схем подключения

Выбор в пользу той или иной схемы обвязки обусловлен типом системы и видом бойлера. Подбор точки расположения БКН производится с учетом размещения котла, разводки, врезки насосов.

С трехходовым клапаном

Клапан ставится взамен переключателя, управляемого термореле. При остывании воды теплоноситель из контура отопления перетекает в бойлер.

При использовании этого способа обвязки производится одновременное включение системы отопления и бойлера, применяется запорная арматура. БКН ставится недалеко от котла, на подаче размещается циркуляционный насос, за ним — трехходовой клапан.

Схема особенно эффективна при использовании нескольких отопительных приборов.

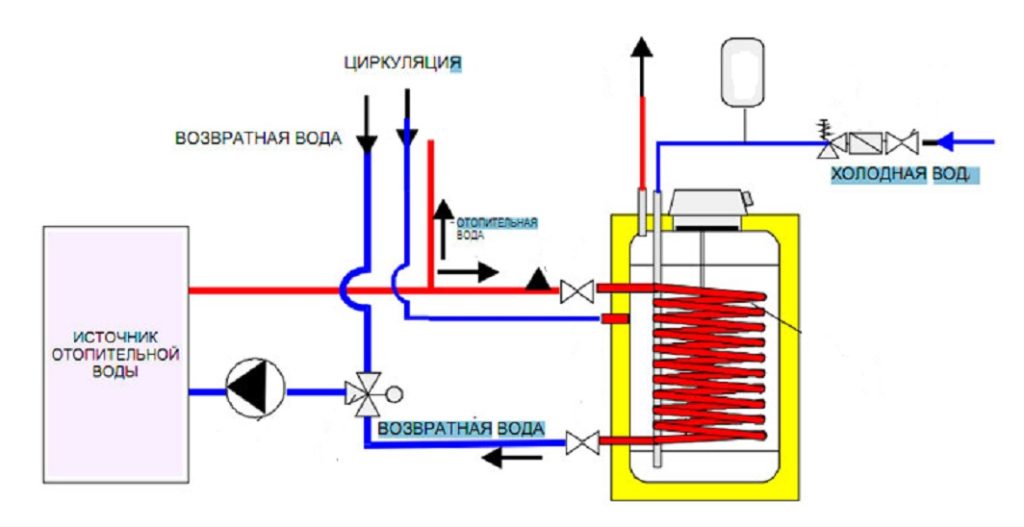

Схема подключения с трехходовым клапаном

Такой вариант — приоритетный, подогрев воды в БКН производится в короткие сроки при выключении отопления на 30-60 минут. При повышении температуры до установленной, включается клапан, возвращающий теплоноситель обратно в систему.

С циркуляционными насосами

Схема эффективна при не частом использовании бойлера либо при потребности в воде с невысокой температурой. Один насос ставится на подающей трубе перед водонагревателем, второй — на трубе отопления.

Насос подключен от термостата и приводится в действие лишь при падении температуры. При задействовании принудительной циркуляции вода прогревается значительно быстрее.

Схема с двумя насосами

Установка реализована без трехходового клапана, в соединениях установлены обычные тройники.

С гидрострелкой

Вариант с гидрострелкой эффективен для БКН вместимостью не менее 200 л, применителен для многоконтурных систем.

Обвязка с гидрострелкой

Гидрострелка — гидрораспределитель, устанавливаемый для упрощения схемы врезки. При его установке монтаж насосов на все ветки системы не нужен. Тепловой удар маловероятен: во всех контурах давление воды одинаково.

Схема с рециркуляцией теплоносителя

Непрерывное обращение теплоносителя требуется, когда имеется прибор, нуждающийся в непрерывном притоке горячей воды, к примеру, полотенцесушитель. Когда он подключен системе, теплоноситель всегда будет перемещаться, а сушилка работать и служить одновременно в качестве отопительного прибора.

Преимущество данной схемы — постоянное наличие горячей воды.

Схема с рециркуляцией

Минусы схемы:

1. Повышенный расход топлива для постоянного прогрева воды.
2. Смешение воды в БКН. Горячая вода поднимается в верхнюю половину бачка и из нее направляется на точки водопотребления. При рециркуляционной схеме происходит смешение горячей и поступающей холодной воды, из-за чего температура ее на выходе получается ниже.

Можно приобрести модель БКН с рециркуляцией, укомплектованную патрубками под полотенцесушитель. Но дешевле купить обыкновенный прибор, а для подсоединения сушилки использовать тройники.

Схема с энергонезависимым котлом

Отличие этой схемы — расположение бака выше котла и отопительных устройств. Здесь больше подходят настенные БКН, навешиваемые на высоту до 1 м от уровня пола.

Модели напольной установки значительно проигрывают настенным в скорости нагрева воды. Температура ее существенно ниже, примерно равна температуре теплоносителя в обратке, а запас меньше.

Схема подключения БКН в гравитационную систему

Принцип отопления с энергонезависимым котлом построен на действии гравитации. Теплоноситель обращается даже при отключении насосов или подачи электроэнергии.

Как правильно подключить водонагреватель к системе водоснабжения?

Схема подключения водонагревателя к водопроводу одинакова для всех видов водонагревателей:

У любого водонагревателя имеются «вход» для холодной и «выход» для горячей воды. Вход подключаем к системе водоснабжения от скважины или от центральной системы. Выход – к трубопроводу, по которому должна поступать горячая вода к потребителям.

На входящей трубе нужно обязательно ставить предохранительный клапан, который должен идти в комплекте с бойлером:

Предохранительный клапан защитит бойлер от гидроударов и от избыточного давления, возникающее при нагреве воды. Предохранительный клапан, идущий в комплекте, настроен уже на то давление, которое допустимо для бойлера (как правило, это 0.6 МПа).

Перед водонагревателем и после него должны быть шаровые краны для быстрого отсоединения устройства от системы.

Перед подключением водонагревателя нужно ознакомиться с инструкцией для купленной модели, т. к. могут быть разные «засады» в виде присоединительных резьб, но расположенных на задней части корпуса. То есть, вы не сможете подсоединить трубы после того, как закрепите бойлер на стене (если он подвесной), не сняв его снова. На самом корпусе бойлера могут быть схемы, показывающие порядок циркуляции теплоносителя, с этими схемами тоже внимательно знакомимся.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Выбор системы

При выборе бойлера стоит обратить внимание на такие критерии

Объем и способ установки

В зависимости от объема и расположения, водонагреватели делятся на:

• Напольные. Бак имеет большие размеры, его предусмотрительно устанавливают на опорные элементы. Объем напольного водонагревателя может быть от 200 до 1500 литров.
• Настенные. Небольшие бойлеры устанавливаются рядом с отопительным котлом на крепежные кронштейны. Объем настенных БКН от 30 до 200 литров.

Мощность теплообменника

Выбирается данный параметр, исходя из того, будет ли подключаться к данному оборудованию система отопления, сколько человек проживает в семье. Выбор мощности устройства зависит также от площади дома и от количества точек водозабора.

Размер и форма устройства

Выбор размеров бака БКН зависит от следующих факторов:

• Полезный расход жидкости.
• Число подключенных потребителей.
• Количество установленных сантехнических приборов (смесители, ванна, унитаз)

Советы:

• Для расчета необходимого объема бака учитывайте расход воды на одного человека — до 90 литров. Следует учесть и тот факт, что расход теплоносителя (воды) не должен превышать 35-38% от общего объема воды, проходящей через котел.
• Поскольку мощность БКН ограничена, то в некоторых случаях возможно придется использовать несколько нагревательных баков, например: один — для отопления, другой — для бесперебойной подачи горячей воды.
• Некоторые модели бойлера оснащены ТЭНами, что позволяет в теплое время года использовать эти устройства в качестве обычного электрического водонагревателя накопительного типа.

Бойлер косвенного нагрева — принцип работы, схемы, видео

Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления.

От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду.

Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.

Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя.

Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок.

При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

Подключение к водоснабжению

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева.

Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера.

Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.

Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.

Схема подключения

Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера.

Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры.

После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя.

В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД.

Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.

Преимущества бойлера косвенного нагрева

Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат.

Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии.

Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.

Главные преимущества бойлера косвенного нагрева:

• Уменьшение энергозатрат;
• Большая производственная мощность;
• Быстрота нагрева;
• Простота подключения;

В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.

В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Присоединение нагревателя к одноконтурному устройству

Для обеспечения горячим водоснабжением (ГВС) больших, двухэтажных домов, домов с котельной на улице подойдёт только одноконтурный котёл с бойлером. ГВС обойдётся значительно дороже, но в данном вопросе экономия – не лучшее решение.

БКН устанавливается за котлом отопления. Это вызвано тем, что при нагреве теплоносителя более +90°C, наблюдается серьёзная тепловая нагрузка. Данную зону обвязки лучше сделать из стали или меди. Процесс обвязки водонагревателя должен производиться в соответствии с порядком, представленном в инструкции производителя.

Нагреватель и котёл подсоединяются с использованием двух насосов. Вода, соответственно распределяется на два трубопровода. Предшествие возвратного клапана обоим насосам способствует тому, что потоки разного нагрева не меняют показатели друг друга. Горячая вода доступна только из бойлера.

Конструкция и принцип работы

От водонагревателей БКН отличаются и конструкцией, и схемами работы. Приборы прямого нагрева берут тепловую энергию непосредственно от котлового агрегата. Подогрев воды в БКН осуществляется от теплоносителя, перемещающегося в отопительном контуре либо другой системе.

Теплоноситель, протекающий через теплообменник БКН, нагревает его стенки. От них тепло передается баку, наполненному водой. Так как нагрев не прямой, то и бойлер получил название «косвенного нагрева».

Вода в бачок подается одновременно на оба контура. Первый подсоединен к отопительной системе. Во втором разогревается водопроводная вода и распределяется на точки водопотребления.

Оба контура параллельно врезаются в систему отопления, из нее по подающей трубе теплоноситель протекает в котел. Для повышения эффективности системы и ускорения циркуляции трубопровод оборудуется насосно-смесительными устройствами.

В бак поступает холодная вода, а после, уже горячей, подается водопотребителям.

Конструкция БКН

Основной нагревательный элемент — теплообменник (змеевик), выполненный из латуни или меди. Поверхность его имеет большую площадь, сам нагреватель расположен внутри основного бака. Для предотвращения быстрой потери тепла с наружной стороны корпус БКН укрыт теплоизолирующей «рубашкой», отдельные модели дополнительно оснащаются кожухом.

Защита металлических элементов от коррозии обеспечивается магниевым анодом, размещенным в верхней половине бачка. Преградой от воздействия повышенного давления служит встроенный предохранительный клапан, а также термостат. Если прибор поставляется без блока безопасности, его необходимо установить дополнительно по ходу обвязки.

Бойлер подсоединяется одновременно к трем системам:

1. Отопительной.
2. Холодного водоснабжения.
3. ГВС.

Подключение БКН к инженерным системам

Инструкция по подключению и запуску системы

При подготовке бойлера к работе его первым делом подключают к отопительной системе. Это может быть сеть домашнего автономного котла или центральная магистраль. В процессе подключения крышка бака водонагревателя должна быть открыта. Когда все трубы соединены между собой в нужном порядке, открывают запорный кран трубы обратки, чтобы убедиться в отсутствии протечек в местах соединений и самих трубах.

Если протечки не обнаружены, можно открыть кран подачи теплоносителя в змеевик. После того, как спираль прогреется до нормальной температуры, конструкцию еще раз осматривают на предмет протечек.

Если все в порядке, крышку бака закрывают и набирают в него воду, а также открывают кран подачи горячей воды в водопровод. Теперь можно оценить качество нагрева.

Виды водонагревателей и принцип их работы

В отличие от моделей, которые работают от электричества или газа, бойлер косвенного нагрева (БКН) функционирует благодаря постороннему источнику тепла. Если система подключается к отоплению, тогда теплоноситель прогревается за счет твердого топлива. Такой подход выручает в зимнее время, а что делать летом, когда отопительный сезон закончен?

Различают два типа водонагревателей:

• управляемые;
• без управления.

Первые более дорогие и удобные в эксплуатации, работают на автомате. Все, что нужно:

• Соединить вход и выход горячей воды.
• Организовать подачу холодного потока в резервуар.
• Установить прибор для распределения жидкости.

Приборы без управления работают автоматически, в зависимости от параметров котла. Вам придется самостоятельно монтировать термодатчик и соединять его с отопительной системой. После чего выполняется обвязка, о которой подробно расскажем ниже.

При выборе обращайте внимание на дополнительный функционал — он может пригодиться при эксплуатации. Более дорогие модели могут оснащаться системой аккумуляции

Благодаря улучшенной изоляции и большому объему бака жидкость хорошо сохраняет тепло при отсутствии электричества.

Также есть приборы с рециркуляцией. Быстрый нагрев обеспечивают три патрубка. По двум из них движется горячий поток, по одному холодный. Дополнительный патрубок можно использовать для подсоединения к сушилке вещей.

Особенности баков и их установки

Косвенные водонагреватели бывают напольные и настенные. Настенные достигают вместительности до 150 литров. Форма бака чаще всего круглая. Крепятся на специальные кронштейны, которые идут в комплекте.

Баки литражом от 200 до 1500 устанавливаются на полу. Они имеют боковую или заднюю подводку шлангов. Основание часто держится на ножках. Для крупногабаритной техники придется выделить отдельное помещение.
