Подключение водонагревателя к электросети

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
2. Не выходят из строя от импульсного перенапряжения.
3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

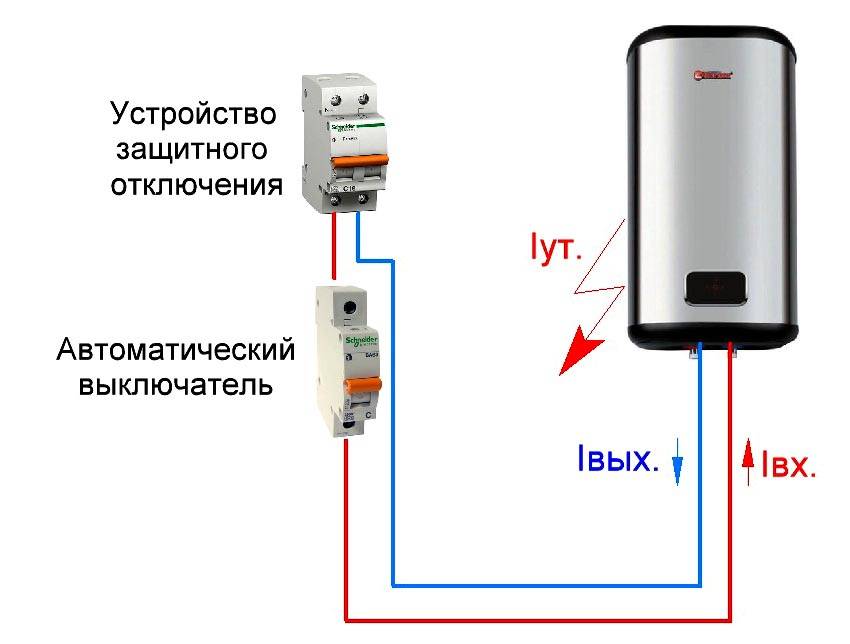

Зачем водонагревателю необходимо УЗО

Электрический бойлер соединяет в себе воду и электроток, а при малейших неисправностях в водогрейном ТЭНе это прямой путь к возгоранию и электротравмам

Безопасности питания водонагревателя надо уделять особое внимание

При правильной эксплуатации этот электроприбор полностью отрабатывает свой срок службы, но если при его монтаже допущены ошибки, то могут возникнуть проблемы, приводящие к ремонту.

Человек поражается не электрическим напряжением, а током – и чем выше он в амперах, тем больший вред наносится человеческому организму, находящемуся в контакте с поломавшимся водонагревателем (+)

Главное предназначение УЗО – разрыв цепи питания электроустановки (ее защитное отключение от сети) при возникновении тока утечки. С одной стороны, этот защитный выключатель предотвращает поражение электротоком человека, а с другой, предупреждает перегрев жил проводов.

Если ТЭН или подходящий к нему кабель вдруг повредились, то конденсат снаружи и вода внутри бойлера превращаются в естественный токопроводящий элемент, и при соприкосновении с ними либо корпусом водонагревателя человека бьет током утечки.

Как следствие – неприятные ощущения, аритмия сердца и возможный летальный исход. Все зависит от силы воздействующего электротока в амперах.

УЗО разрывает цепь в случае обрыва нулевого защитного провода, снижения уровня изоляции и малого значения тока замыкания – причем, в отличие от иных защитных автоматов, срабатывание происходит значительно быстрее (в пределах нескольких миллисекунд)

При появлении в контуре мощного тока утечки провода начинают работать на запредельных режимах. Но сечение жил просто не рассчитано на такие нагрузки. В результате провод начинает сильно нагреваться, прожигая изоляцию. А это неизбежно ведет к повышению риска возникновения в доме пожара.

Таким образом, без УЗО подключать к электросети водонагреватель не рекомендуется.

Самыми распространенными ситуациями срабатывания УЗО являются:

• повреждение провода и замыкание оголенной жилы на корпус бойлера;
• повреждение слоя изоляции в трубчатом электронагревательном элементе;
• неправильный подбор параметров защитного устройства;
• неправильная схема подключения водонагревателя к электропитанию;
• неисправность самого прибора защиты от тока утечки.

Во всех этих случаях при отсутствии УЗО прикосновение человека к корпусу водонагревателя или нагретой в нем воде чревато серьезной травмой.

Обзор документа

Определены ограничения и условия допуска к закупкам отдельных видов радиоэлектронной продукции, происходящих из иностранных государств.

Приведен перечень таких товаров. В него входят фоторезисторы, светодиоды, клавиатуры, принтеры, графопостроители, сканеры, манипуляторы, магнитофоны, диктофоны, видеокамеры, громкоговорители, лампы, люстры и др.

Заказчик должен отклонять все заявки (окончательные предложения), содержащие предложения о поставке продукции из перечня при условии, что на участие в определении поставщика подано не менее 2 заявок (окончательных предложений), удовлетворяющих требованиям извещения и (или) документации о закупке.

Заявки должны при этом содержать предложения о поставке отечественной продукции/продукции стран ЕАЭС и не содержать предложений о поставке одного и того же вида продукции одного производителя.

Постановление вступает в силу со дня официального опубликования, за исключением отдельных положений, для которых установлен иной срок.

Для просмотра актуального текста документа и получения полной информации о вступлении в силу, изменениях и порядке применения документа, воспользуйтесь поиском в Интернет-версии системы ГАРАНТ:

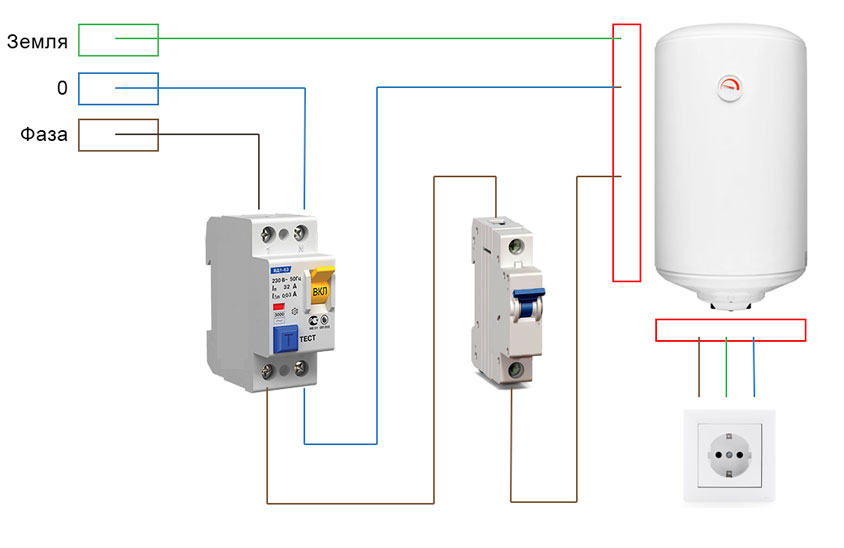

Как правильно подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Существуют два возможных варианта подключения:

• Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
• Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера

И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)

Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В

Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.

Правильное подключение 2-х полюсного дифавтомата без заземления и с ним

При наличии заземления в однофазной трёхпроводной сети оно к прибору защиты не подключается.

В старых сетях 220В заземление отсутствует, но это не отменяет важности установки прибора защиты. К нему подключаются нулевой и фазных провода, сверху приходящие, снизу отходящие

Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль. Это необходимо для безопасности при замене ламп. Кроме того, энергосберегающие и светодиодные лампы, в цепи которых выключатель разрывает ноль, начинают моргать. В блоках питания этих источников света установлен конденсатор, заряд которого вызывает вспышки света.

Особенности применения дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Схема подключения УЗО в квартире

Электрики советуют устанавливать УЗО только на оборудование, требующее соблюдение повышенных норм безопасности, для примера – стиральная машина, бойлер, электрическая плита, СВЧ печь. Освещение в квартире через УЗО подключать не нужно, так как при перегорании обычных ламп будет происходить отключение электричества во всей квартире.

Рассмотрим, по какой схеме можно подключить это устройство в квартиру.

Подключение УЗО проводится по двум распространённым схемам — TN-C и TN-C-S:

1. TN-C система.Схема TN-C

Самая популярная, состоящая из одного общего проводника, выполняющего роль заземления и одного рабочего нулевого проводника. Эта схема является одной из самых надёжных.

TN-C-S система.

Эта схема включает в свой состав нулевой и заземляющий провода, объединенные в один общий проводник, разделяемый после ввода в помещение на два проводника N(ноль) и PE (заземление). Этот вариант реже встречается в нашем жилищном строительстве.

Схема TN-C-S

Устройство УЗО

Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки

Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

Подключение защитного устройства

При подключении УЗО обычно проблем не возникает. Вначале к сети подключается автоматический выключатель, затем УЗО для водонагревателя, и уже от его выходных контактов отводятся провода на розетку, к которой затем подключается водонагреватель или другой бытовой прибор.

Для того, чтобы не монтировать два аппарата, удобно использовать один, который уже содержит в себе и УЗО и автомат. Такое комбинированное устройство имеет название дифференциальный автомат и широко применяется в бытовой электросети.

Единственным недостатком дифференциального автомата является его высокая стоимость. Этим объясняется то, что многие по-прежнему пользуются двумя поставленными последовательно устройствами (автомат и УЗО).

Однако в случае, когда в распоряжении потребителя находится много различных бытовых приборов, которые требуют установки защиты, рациональней использовать один дифавтомат, например, на нагреватель воды, стиральную машинку, котел и прочее. Такое оборудование не перегрузит электрический щиток, и в нем хватит места для всех необходимых автоматов.

Как отличить УЗО от дифавтомата

1. Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»

2. Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.

3. Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.

4. Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.

Возможные ошибки монтажа

Ошибка №1. Чтобы УЗО работало корректно, в защищаемой цепи недопустимы контакты между «рабочим нулем» и «землей». Для каждого из этих проводов должна применяться своя шина. При этом в подключении устройства защиты «заземление» вообще никак не присутствует. Этот проводник к нему нигде не подсоединяется.

Провод питания от электрического щита подсоединяется к верхним клеммам УЗО, от нижних линия идет на водонагреватель – наоборот подводить жилы нельзя (+)

Ошибка №2. Рабочий ток УЗО подбирается одинаковым либо с небольшим превышением рабочего тока автомата в цепи. Только так автоматический выключатель сможет оградить само защитное устройство от перегрузок.

Ошибка №3. Малоопытные электрики часто устанавливают розетки и УЗО непосредственно под водонагревателем. Так делать категорически не рекомендуется.

Протечки из водогрейного титана полностью исключить нельзя, а при такой схеме размещения розеток и иных электроприборов с оголенными проводами под потенциальным «водопадом» до трагедии не так и далеко.

Ошибка №4. Нельзя водонагреватель подключать только через УЗО или один автомат. Эти устройства дополняют, но никак не дублируют друг друга. Они защищают бойлер от принципиально разных проблемных ситуаций в электрической сети.

Ошибка №5. Если УЗО выбрать слишком чувствительное (с низким током утечки), то оно будет излишне часто срабатывать на блокировку цепи. Водонагреватель постоянно будет отключаться. В итоге вода нормально не нагреется и бойлер от непрерывных включений/отключений может выйти из строя.

После завершения электромонтажа необходимо проверить работоспособность УЗО. Для этого у большинства водонагревателей есть функция «ТЕСТ», которая имитирует утечку тока. Если все подсоединено правильно и защита работает, то произойдет срабатывание последней с обесточиванием бойлера.

В противном случае надо смотреть, где и что работает не так, как положено. При этом подобные проверки рекомендуется проводить раз в месяц и впоследствии.

Назначение УЗО и дифавтоматов

Чтобы понять, почему именно УЗО или дифавтоматы необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.

УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.

Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.

Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей».

Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.

Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость.

Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.

Схемы подключения ВДТ

Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

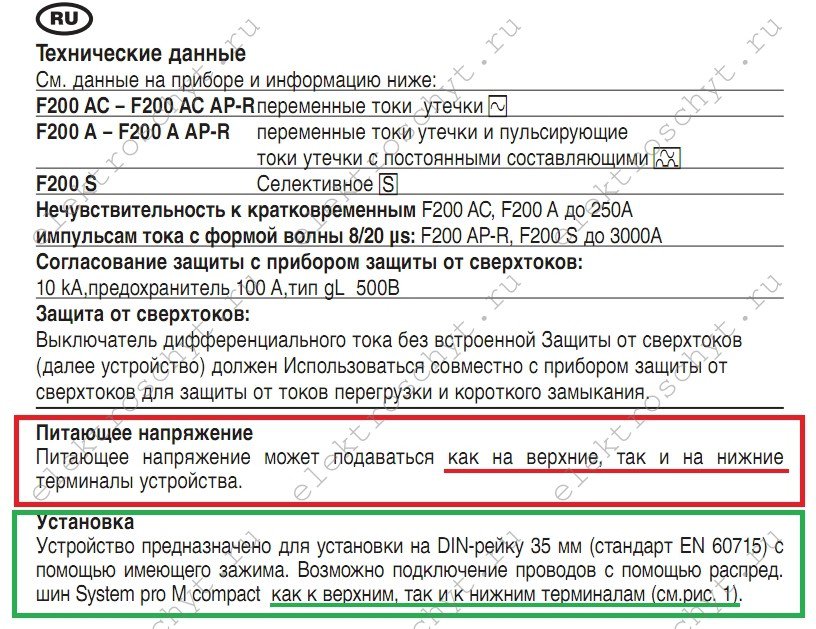

Пример из инструкции для УЗО ABB F200

Я разделяю схемы подключения УЗО на 2 вида:

1. 1. Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).

Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов

Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А

В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

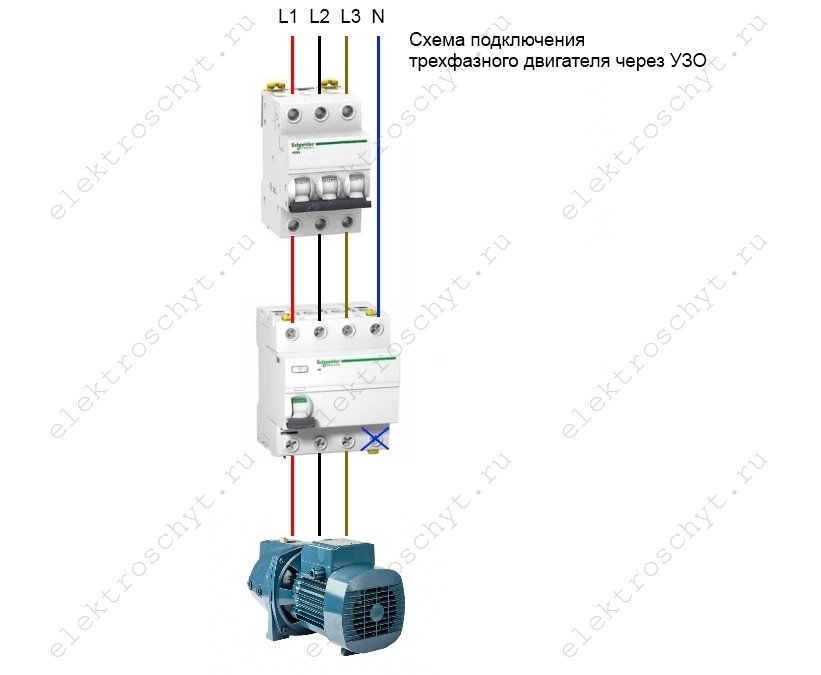

Схема подключения трехфазного электродвигателя

Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.

УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.

УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

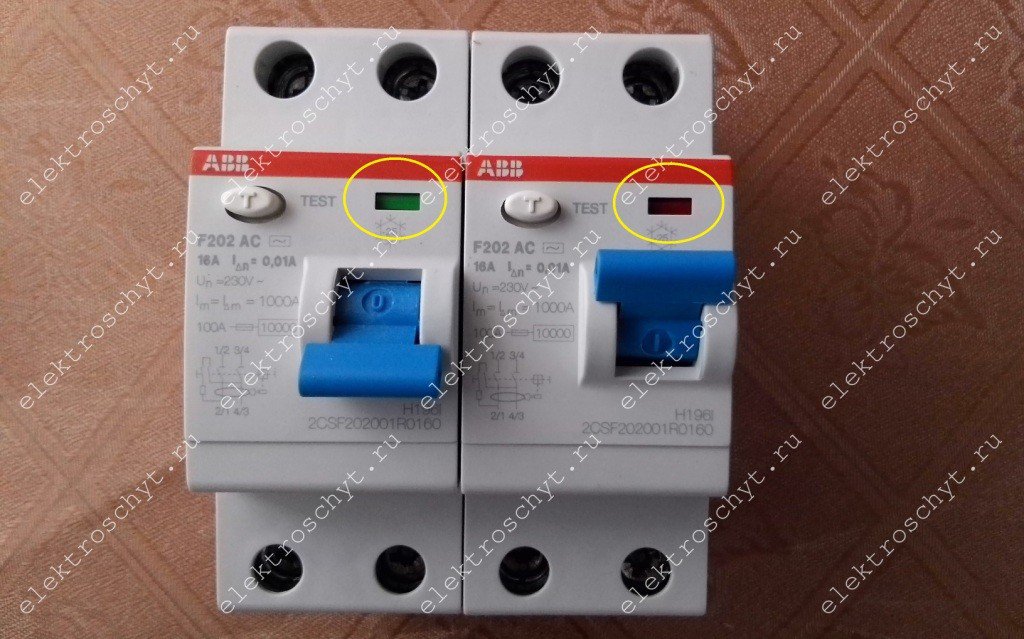

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.

Спасибо за внимание

if (w.opera == «») {
d.addEventListener(«DOMContentLoaded», f, false);
} else { f(); }
})(window, document, «_top100q»);

Почему выбивает УЗО

Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:

Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.

• Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
• Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
• Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
• Причина, почему срабатывает УЗО, может быть в неверном подключении.
• Дифавтомат размещен неправильно.
• Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.

Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

1. Наименование изготовителя или торгового знака (марки);
2. Обозначение типа, каталожного номера или номера серии;
3. Номинальное(ые) напряжение(я);
4. Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
5. Номинальный ток;
6. Номинальный отключающий дифференциальный ток;
7. Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
8. Номинальная наибольшая включающая и отключающая коммутационная способность;
9. Степень защиты (только в случае ее отличия от IP20);
10. Рабочее положение, при необходимости;
11. Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
12. Символ для устройств типа S;
13. Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
14. Обозначение органа управления контрольным устройством — буквой Т;
15. Схема подключения;
16. Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

Пример  маркировки

1 — С 16- перед нами диф. автомат с током отключения 16А.2 — Уставка по дифференциальному току — 100 мА.3 — Аппарат предназначен для сетей 230 В4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение.5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.
