Самостоятельная кладка дымохода из кирпича: что нужно знать

Виды гильз для дымоходов

В большинстве случаев применяются круглые трубы. Они отличаются по размеру, виду материала. Возможные варианты конструкции будущей загильзовки дымохода:

• полимерные вкладыши;
• стальные изделия;
• гофрированные трубы;
• асбестоцементные;
• керамические.

Первая из разновидностей характеризуется пластичностью, данное свойство проявляется сильнее при нагреве. В качестве дымоходных коммуникаций такие трубы используются только с армировкой в виде стекловолоконного слоя. Благодаря пластичности происходит заполнение всех мелких неровностей на внутренней поверхности кирпичной конструкции. Толщина полимерных вкладышей составляет 2 мм.

К недостаткам относят температурные ограничения. Так, не рекомендуется воздействовать на гильзы из полимерного материала газообразными веществами, температура которых превышает +250°С. Значит, предпочтительно устанавливать их на объектах, где функционирует система отопления на газу или жидком топливе.

Стальные изделия используются в большинстве случаев. Их популярность обусловлена простотой монтажа, приемлемой стоимостью. Для установки таких гильз не требуется разбирать дымоход. Преимуществом стальных изделий является прочность, устойчивость к воздействию негативных внешних факторов и высоких температур. Кроме того, для монтажа не требуется опыт, работу можно выполнить самостоятельно.

Стальные изделия могут устанавливаться в дымоходы, которые отводят продукты горения топлива всех типов. Часто гильзы данной группы применяются для реконструкции дымоотводящей системы. Они устанавливаются в каминах, печах. Недостатком такого метода является сложность загильзовки участков дымохода нестандартной конфигурации. Стальные трубы не отличаются гибкостью, поэтому в случае возникновения такой необходимости формируют участок дымохода нужной длины с требуемым количеством колен.

Гофрированные трубы изготавливают из нержавеющей стали. Они удобны в монтаже, могут использоваться на участках сложной конфигурации. Однако гофрированные коммуникации не выдерживают высокую температуру. Это обусловлено тем, что их стенки слишком тонкие. Под воздействием предельных температур они могут прогореть. Например, в бане такие трубы не устанавливают.

Асбестоцементные коммуникации неудобны при монтаже, достаточно хрупкие. Однако они предлагаются по приемлемой цене. Такие изделия нельзя использовать на объектах, где температура достигает +300°С. Из-за шероховатости внутренних стенок асбестоцементные каналы придется часто очищать.

Керамические трубы отличаются продолжительной эксплуатацией, надежностью. Они характеризуются гладкими внутренними поверхностями, что не позволяет саже задерживаться на стенках. Трубы данного вида предлагаются по высокой цене, характеризуются большим весом. Иногда требуется выполнить частичный демонтаж конструкции, что позволит установить такие гильзы.

Подготовительные мероприятия

Подготовительный этап строительства, прежде всего, связан с разработкой проекта с учетом индивидуальных параметров помещения и самого теплогенератора. По результатам проработки выбирается тип дымохода, составляется схема-порядовка кирпичной кладки.

При строительстве трубы коренного типа выбирается место для фундамента с учетом требований СНиП. Основание не должно соединяться с фундаментом дома и отстоять от него на расстояние не менее 5-7 см. Для дымохода возводится монолитный фундамент в форме железобетонной плиты. Для этого копается яма, засыпается подушка из песка и щебня толщиной 15-20 см. Монтируется опалубка.

Размер плиты должен превышать габариты трубы на 15-20 см во все стороны. Общая ее толщина составляет 30-35 см, причем надземная часть имеет высоту порядка 12-15 см. Перед заливкой бетоном на подушку укладывается слой гидроизоляции из рубероида и арматура в виде сетки из стальных стержней диаметром 10-14 мм. Мы ужк писали, как сделать правильный дымоход из кирпича своими руками?

Алгоритм выполнения кладки вентиляционного канала

• Тщательное изучение чертежа.
• Нанесение разметки с помощью инвентарного складного шаблона. Если его нет, в доске с размерами (мм): 140х2500х25 выполняются проемы, идентичные тем, что нанесены на план стены.
• Кладется кирпич строго по уровню, для чего используются буйки или сбитый из досок короб с размерами канала. Должна соблюдаться прямолинейность поверхностей, углов.
• Если температура воздуха высокая, а кирпич сухой, необходимо его смочить водой для улучшения адгезии между материалом и раствором.
• Формируется 3 или 4 ряда кладки.
• Устанавливаются буйки – кирпичи, выложенные по уровню в поперечном сечении канала. Защищают его от попадания мусора во время работ, держат заданную форму отверстия.
• Перемещается буек через каждые 7 или 8 кладок из кирпича с однорядной или многорядной системой перевязки.
• Если есть вероятность проникновения в помещения, а также рядом расположенные системы вентиляции вместе с подаваемым воздухом продуктов сгорания топлива, то кладку лучше делать методом «впритык».
• Следить за соблюдением толщины швов.
• Все их тщательно заделать.

Более подробно технологию работ рекомендуется изучить по видео роликам, которые имеются в сети в открытом доступе.

Металлические дымоходы

Вариант чаще всего обустраивается в зданиях и котельных, так как отличается относительной легкостью. На производстве изделие встречается реже, так как стоимость его высока, а высота промышленных труб может быть очень значительной.

Металлический дымоход

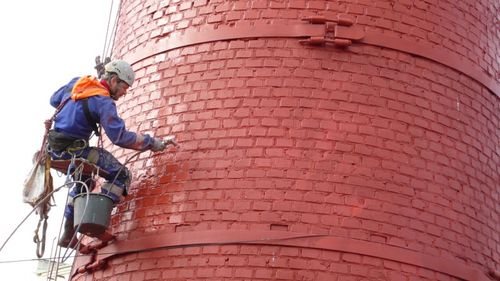

• Покраска дымовой трубы котельной проводится альпинистами. Для ремонтных работ изделие по нормам оборудуется скобами, но учитывая высоту сооружения, выполнить окрашивание может лишь специально обученный человек. На фото – окраска дымовой трубы альпинистами.
• Применяют для работы составы, способные обеспечить коррозийную защиту. Больше всего для этого подходят кремнийорганические лакокрасочные покрытия. Это вариант заметно сказывается на общей смете ремонта, но выдерживает очень высокие температуры – от 330 до 700 С, абсолютно нечувствителен к влаге и действию кислот и щелочей. Покрытие гладкое, так что имеет даже грязеотталкивающий эффект.
• Покраска металлических дымовых труб проводится согласно установленным для котельной или предприятий нормам ГОСТ.

Покраска промышленного дымохода

Окрашивание бетонного дымохода

Это сооружение состоит из внутренней трубы из оцинкованной или нержавеющей стали и толстой бетонной внешней трубы.

Стальной дымоход на кирпичной основе

Сооружения такого плана встречаются обычно в промышленных котельных, так как рассчитаны на чудовищную нагрузку и большой объем выводимых газов, а также на весьма сложный и агрессивный состав выходящего газа.

• Покраска сооружений из бетона по нормам СНиП тоже необходима, и тоже проводится альпинистами – здесь высота, как правило, очень велика.
• Смета покраски бетонной трубы включает не только собственно работу и стоимость краски, но и цену дополнительных средств. Бетон – материал сложный. После длительного срока эксплуатации его прочность и твердость становятся неравномерными, внешний слой начинает слоиться, так что при окрашивании необходимо учитывать склонность материала к деформациям.
• Используются для окрашивания термостойкие эмали, лучший вариант – кремнийорганические. Однако здесь в смету нужно обязательно включить грунтовки. Это необходимый элемент при работе с бетоном: материал слишком пористый, вместо того, чтобы обеспечить хорошую адгезию верхний слой попросту впитывает красящий состав, а это приведет к необходимости повторного окрашивания, а, значит, к увеличению расходов.

Нормы покраски дымовых труб по ГОСТ состав и количество эмали не регламентируют. Единственное требование – она должен быть пожаробезопасной и жаростойкой.

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» – ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Вентканалы: необходимость обустройства

Строительные конструкции устраиваются, обычно, в стенах (внутри). При этом кирпич укладывается в один ряд, если стена по толщине не превышает 38 см, и в 2 ряда – со стенной поверхностью толщиной в 64 см. Один из элементов вентиляции – вытяжная труба – должна формироваться со стенками в 2,5 кирпича. Именно такой размер позволяет поддержать постоянный температурный режим внутри шахты, защитить проходящий воздух от остывания.

Для многоэтажных построек характерны наклонные, а не ортогональные вентсистемы. При этом уровень их отводов доходит до 1 м. Максимальная величина отклонения вертикальной шахты без ухудшения производительности вентиляции – не более 30 градусов.

Маленькие советы большого дела

Неопытные строители полагают, что кладка дымохода из кирпича проходит так же, как возведение стен. Однако устройство печной трубы имеет свои нюансы. В частности, специалисты не рекомендуют использовать цементно-песчаный раствор. Такой раствор не выдержит резких температурных колебаний, возникающих в стене трубы дымохода. Кроме того, обычный раствор будет разрушаться от конденсата, который неизбежно оседает на стене трубы.

Поэтому класть кирпичный дымоход необходимо, используя термоэффективный и устойчивый к химическим воздействиям раствор. Можно приготовить раствор, используя уже готовые смеси. Но это дорого, поэтому многие предпочитают готовить термоэффективный раствор самостоятельно, состоит такой раствор из цемента, песка, извести и шамота. Некоторые специалисты рекомендуют использовать глиняный раствор.

Если котел газовый

Если для дровяной печи и твердотопливного котла устройство дымохода из кирпича является оправданным, то для газового котла это не лучший вариант дымоотведения. Все дело в разных режимах работы печи, твердотопливного и газового котла. Если для твердотопливного оборудования не требуется большой тяги, то использование прямоугольной кирпичной трубы для газового котла приведет к снижению КПД отопительного агрегата.

При использовании газового котла требования к устройству дымохода иные, чем при установке твердотопливного оборудования. Поэтому если ведется строительство дома, то для газового котла необходимо устройство дымохода из металлической трубы.

Если же производится установка газового котла вместо твердотопливного или дровяной печи, то строительство нового дымохода нецелесообразно. Однако требования к дымоходу газового котла должны быть соблюдены. В этом случае, проводят гильзование кирпичного дымохода, то есть установка металлической трубы внутрь имеющегося кирпичного дымохода. Таким образом, требования к устройству дымоотведения будут соблюдены и не придется разбирать старую трубу.

Нет ничего невозможного

По большому счету, дымоходы из кирпича своими руками — вполне выполнимая задача для любого человека, любящего поработать руками в собственное удовольствие. Иногда считают, что кирпичные дымоходы уходят в прошлое. Это не так, к примеру, гильзовка кирпичного дымохода трубами со специальным покрытием, а устройство кирпичного дымохода позволяет это сделать, допускает использовать их в работе с самыми современными котлами отопления. Надеемся, что после прочтения данной статьи у вас отпал вопрос, как правильно сделать своими руками кирпичный дымоход для камина или печи. Пробуйте, тренируйтесь, и построенные вашими руками кирпичные дымоходы будут радовать вас и ваших близких идеальной работой при любых условиях. Удачи вам!

Источник

Этапы строительства дымовой трубы

Сначала нужно приготовить раствор для внутренних работ из цемента, извести и песка в соотношении 2:1:5.

Далее начинают кладку кирпичей, добавляя ряды до тех пор, пока дымоход не вырастет до нужной высоты

Обратите внимание, что изнутри стенки трубы должны быть гладкими, чтобы избежать накопления сажи.. В процессе кладки нужно обеспечить плотную перевязку и хорошо заполненные швы, чтобы дым не просачивался в щели. Ни в коем случае нельзя применять обломки кирпичей

Ни в коем случае нельзя применять обломки кирпичей.

В процессе кладки нужно обеспечить плотную перевязку и хорошо заполненные швы, чтобы дым не просачивался в щели. Ни в коем случае нельзя применять обломки кирпичей.

В местах, где дымовая труба должна поворачивать или сужаться, а также на газовом пороге, нужно закруглить кирпичи, чтобы облегчить прохождение продуктов сгорания.

Для плотного прилегания дымовой трубы к перекрытиям и кровле, рекомендуется смонтировать воротник из жести.

В верхней части дымохода нужно выложить предпоследний ряд кладки на 10 см шире, чем последний.

В конце с помощью раствора цемента нужно сделать небольшой скос от верхней части кирпича к нижней.

Комбинированные кирпичные системы дымоудаления для газовых котлов

Комбинированные системы отличаются лучшими теплотехническими показателями, чем обычный кирпичный дымоход. Главной особенностью конструкции является наличие сердцевины из стали, керамики или асбоцемента. Благодаря комбинированной схеме установки, практически полностью нивелируются недостатки, присущие кирпичным каналам.

При выборе комбинированных систем, необходимо обращать внимание на технические параметры сердцевины, в конечном счете, определяющие эксплуатационные характеристики дымохода

Дымоходы из кирпича и нержавейки

Существующие схемы строительства и реставрации уже существующих дымоходов, предусматривают возможность применения трех основных модификаций, отличающихся материалом внутреннего контура. Потребителю предлагают один из трех вариантов:

Сэндвич – конструктивной особенностью труб является наличие теплоизоляционного слоя, между внутренним и наружным контуром. Преимущество утепленного решения – практически полное отсутствие конденсата и скопления сажи на внутренних стенках. Диаметр подбирается в зависимости от размеров существующего дымохода. Внутреннее сечение дымоходного канала кирпичной трубы для котла отопления на газе должно быть на 3-4 см больше чем наружный диаметр сэндвич-трубы.

Одностенный – дымоход для газового котла из нержавеющей стали, устанавливаемый в кирпичной кладке внутри дома, используется в основном для гильзования канала. Ремонтные работы позволяют устранить проблему с разгерметизацией канала, усиленным продуцированием конденсата.В существующий кирпичный дымоход, вставить стальную нержавеющую трубу, также требуют СНиП. Норма распространяется на встроенные в стену каналы и воздуховоды, которые планируется использовать для отведения продуктов сгорания. Одностенный металлический дымоход в кирпичном коробе предотвращает вероятность утечки угарного газа, по причине разрушения стенок.

Гофрированные – правила безопасности предписывают использовать гофротрубу из нержавейки. Вставить гофрированную трубу можно в искривленный от времени кирпичный дымоход, растрескавшийся канал. Преимуществом гофротрубы является отсутствие необходимости в применении углов и различных комплектующих, что существенно удешевляет и ускоряет процесс монтажа.

Перед вводом в эксплуатацию, обязательно проводится гильзование старых кирпичных дымоходов под использование с газовым котельным оборудованием.

Сочетание кирпича и керамических труб

Данная конструкция является одной из лучших по своим характеристикам. Керамика устойчива к воздействию кислот и выдерживает нагрев до 1000°С. Труба из керамики имеет хорошие показатели тяги, быстро прогревается и выходит на рабочий режим.

Отдельно стоящий дымоход из кирпича с внутренней керамической трубой для подключения газового котла, используют в качестве альтернативы керамзитобетонным конструкциям.

Проблемы с кирпичным дымоходом с сердцевиной из керамики, встречаются крайне редко. Конструкцию отличает длительный срок эксплуатации и устойчивость керамических стенок трубы к прогоранию. При условии правильного монтажа, дымоход прослужит не менее 50 лет.

Дымоход из асбоцементной трубы, обложенной кирпичом

Дымоходная труба из асбестовых труб, обложенная кирпичом, не может конкурировать по своим характеристикам с нержавейкой и керамикой. Популярность асбоцементные системы приобрели благодаря своей низкой стоимости и доступности материала. Вместе с этим, трубы имеют несколько существенных недостатков:

Обильное продуцирование конденсата – асбестоцементная труба, даже внутри кирпича, быстро остывает, что приводит к выпадению конденсата в большом объеме. В результате, нередко происходит отсыревание дымохода и разрушение конструкции.

Низкие аэродинамические характеристики – асбестотрубу нельзя использовать для конденсационных котлов и газового оборудования с закрытой топочной камерой.

По своим теплотехническим и аэродинамическим свойствам, а также соотношению стоимости и долговечности, лидирующие позиции занимает кирпичная шахта дымохода с нержавеющей трубой внутри.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Кладка дымохода

Даже если человек никогда ранее не сталкивался с кирпичной кладкой, при наличии нужных инструментов и пошагового руководства, он сможет возвести дымоход. Но если дом двухэтажный или у него сложная скатная крыша, тогда такое дело лучше доверить профессионалам.

Необходимые инструменты

Для возведения дымохода любой сложности понадобятся следующие инструменты по списку:

• рулетка;
• строительный уровень;
• молоток кирка и его аналог с резиновым наконечником;
• болгарка;
• ведра или емкости для раствора;
• кельма;
• сито;
• дрель с насадкой для размешивания раствора.

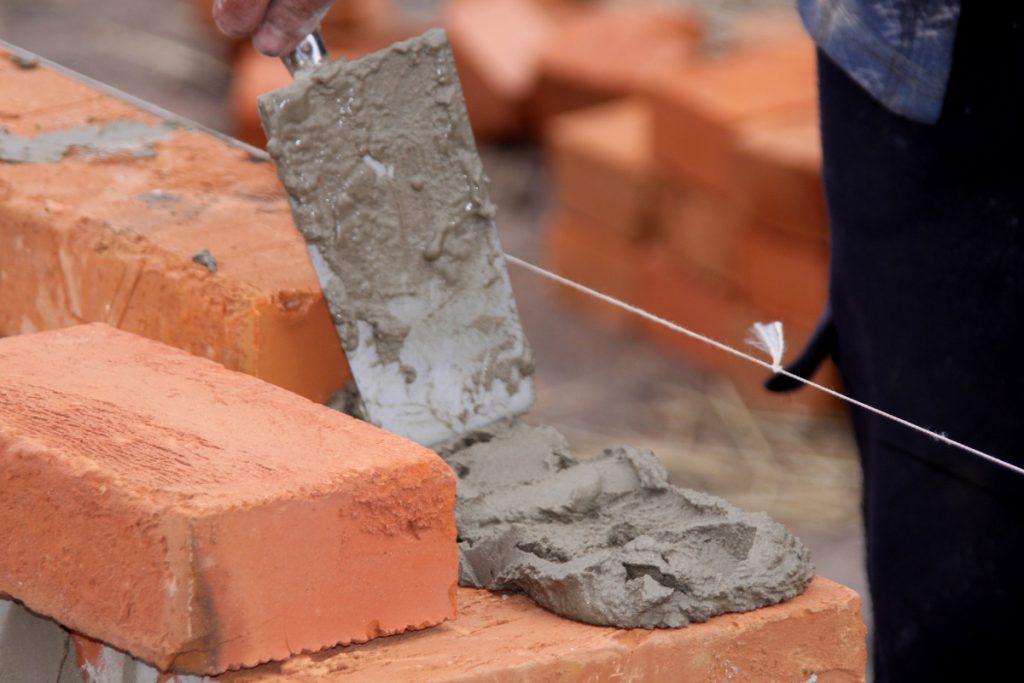

Технология кладки

Обустройство дымохода продумывают на этапе проектирования отопительного устройства, идеальный вариант, когда оно также кирпичное, но железная печь с кирпичной трубой тоже часто встречается и ее труба будет выполняться подобным образом.

Раствор нужно класть не толще 1 см, чтобы избежать последующего его растрескивания при прохождении сквозь дымоход горячих потоков воздуха.

Кладка печной трубы из кирпича своими руками выглядит следующим образом:

1. Определение размеров для шибера и распушки, подготовка раствора.
2. Выполнение первого ряда и проверка его уровнем. Каждые три-четыре ряда нужно очищать канал от излишков раствора.
3. Там где будет установлен шибер нужно закрепить рамку под него, но она не должна влиять на верхнее расположение кирпичей.
4. Подсчет количества рядов для выполнения всей распушки, затем ее обустройство, она должна дойти до потолочных балок, конструкция может быть квадратной или прямоугольной. Между ней и балками не должно быть зазоров, если такое проявилось при кладке нужно предусмотреть установку между ними упорных рамочных конструкций.
5. После подтягивания распушки к уровню крыши начинается выкладка выдры. Ее размеры будут больше, чем у предыдущего сектора дымохода, поэтому расширение должно происходить постепенно с учетом наклона крыши. Между нижней частью крыши и выдрой необходимо будет установить листы металла, которые уберегут чердак и деревянные стропила от атмосферных осадков.
6. Кладка оголовка, она выполняется над крышей, несет в себе также элемент декора, поэтому выполняется по-разному, но в его последний ряд желательно установить металлическую сетку-улавливатель от птиц и крупного мусора. Сверху оголовка обязательно фиксируется колпак.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Виды кирпичных дымоходов

Существует 3 вида конструкций дымоходов. Они различаются способом выхода из печи, количеством подсоединяемых отопительных приборов и так далее.

Каждая разновидность имеет свои плюсы и минусы в применении, а также некоторые особенности монтажа.

Насадные дымоходы

• Компактность и рациональное использование пространства. В любом случае над печью пространство пустовало бы (по требованиям безопасности), а дымоход — единственный разрешенный в этой области элемент.
• Легкость монтажа. Конструкция кирпичного дымохода очень простая и не требует никаких навыков (навык кладки кирпича уже наверняка получен при возведении печи).

Недостатком насадного дымохода является то, что он монтируется для одного конкретного прибора. Если в доме несколько печей, для каждой придется возводить свой дымоотвод либо применить другой вид конструкции.

Коренные дымоходы

В данном случае дымоход представляет собой общий стояк, к которому с помощью металлических труб можно подключить несколько отопительных приборов, при чем печи могут находиться как в разных комнатах, так и на разных этажах.

Из недостатков — требуется дополнительное пространство не только для установки дымохода, но и для подводящих труб. Также довольно сложные расчеты сечений для каждого элемента такой конструкции, чтобы обеспечить нормальную тягу.

Стенные дымоходы

Такое название дымоход получил потому, что всегда расположен у капитальной стены (внутренней или внешней). Если дымоход расположен у внешней стены, то большая часть его конструкции оказывается с наружной стороны дома и требует дополнительного фундамента. При монтаже в помещении дымоход должен проходить внутри стены.

Плюс стенного дымохода в том, что к нему можно подводить несколько приборов на разных этажах, но находиться они должны строго друг над другом.

Также внутренний стенной дымоход является своего рода дополнительным источником тепла, так как горячая труба отдает тепло во всех направлениях, в том числе и смежные с капитальной стеной комнаты. Правда, эффективность такого обогрева минимальна и просто является дополнительным достоинством стенного дымохода.

Основной недостаток — дороговизна материалов и потребность в дополнительном пространстве.

Виды дымоходов

Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:

Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.

Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.

Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.

Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).

Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.

Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.

5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

   Схема прохода

   Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму»

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома
