Печная задвижка: что это, как работает и можно ли собрать своими руками?

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Шиберная задвижка для дымохода — инструкция по созданию своими руками

Большинство владельцев загородных домов и дач предпочитают самостоятельно обустраивать систему отопления путем возведения каминов и печей. Это, безусловно, требует наличия определенного опыта, знаний и понимания технологии возведения.

Шиберная заслонка — фото

Одним из необходимых элементов для печи, обеспечивающих ее эффективную эксплуатацию, является шиберная задвижка для дымохода. В этой статье мы попытаемся объяснить вам принцип её действия и пошаговый процесс создания и установки своими руками.

Сегодня стильный камин или эксклюзивная печь уже не является предметом роскоши и при желании ее можно возвести самостоятельно. В этой статье мы подробно расскажем, что из себя представляет шиберная задвижка для дымохода, ее основное назначение и особенности установки.

Шибер для кирпичного дымохода.

На самом деле, этот узел правильнее называть не шибер, а задвижка

дымохода .

Почему то, многие думают, что нужно ставить в дымоход задвижки больших размеров.

Потом этот огромный, не по размеру язык торчит на пол комнаты и портит вид всей печи.

Здесь я хочу рассказать, как правильно установить задвижку нужного размера в кирпичный дымоход .

Монтаж задвижки дымохода ответственное и важное мероприятие

От качества монтажа и герметичности задвижки зависит эффективность теплоёмкой печи.

После того как теплоёмкая печь протоплена её дымоход должен быть герметично перекрыт задвижкой.

Если шибер дымохода не будет герметичным через него будет теряться накопленное внутри печи тепло, печь будет остывать быстрее.

По современным противопожарным нормам в задвижке должно быть оставлено небольшое отверстие для вывода угарных газов.

Через это отверстие теряется незначительная часть тепла, но всё таки безопасность важнее.

Стальная задвижка дымохода.

Стальные задвижки применяются в основном для стальных дымоходов.

Из за высокого температурного расширения стальные задвижки могут заклинивать.

Чугунная задвижка дымохода.

Для кирпичных дымоходов чаще применяются чугунные задвижки дымоходов

Задвижку следует подбирать в соответствии с сечением дымохода.

Наиболее часто встречающиеся размеры кирпичных дымоходов.

Дымоход четверик – в сечении дымохода 4 кирпича, размер канала такого дымохода 130*130 мм.
Кирпичный дымоход пятерик – 5 кирпичей в сечении дымохода, размер канала 260*130 мм.
Кирпичный дымоход шестерик – 6 кирпичей в сечении дымохода, размер канала 260*260 мм.

Как сделать печную задвижку своими руками?

Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер

Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться

Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
Вырезаем деталь согласно замерам и примеряем ее к трубе.
Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
Отрезаем все лишнее.
Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).

Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.

Полезная видео-инструкция по изготовлению поворотной шибера:

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой (задвижкой) называют устройство запорного типа, которое перекрывает дымоходный канал.

Чаще всего его устанавливают в верхней части основания дымоотводного канала, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном устройстве кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов. Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

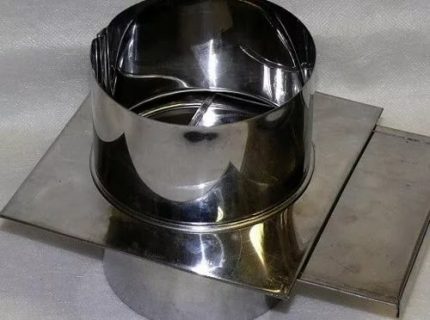

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Забитый дымоход требует постоянной чистки.

Принцип использования

Главное правильно подобрать прибор к вашей печи и научиться пользоваться им (хоть он и очень прост). Важным нюансом есть то, что при длительном простое печи, вы должны держать шибер закрытым, чтобы избежать попадания туда посторонних элементов.

Также шибер отделяет собой утепленную часть дымохода от неутепленной. Шибер устанавливают обычно на начале трубы. В конце, где трубы хорошо утеплены, установка задвижки не рекомендуется.

Какие же мы вывели функции заслонки?

С ее помощью регулируется тяга.
Она защищает дымоход от перепада температур.

Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.

По конструкции

Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.

Такая задвижка используется в кирпичных печах

По материалу

Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.

Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.

Наглядная демонстрация эффективности работы шиберной задвижки (видео)

Закрытый шибер:

Открытый шибер:

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 900С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

Положение шиберного рычага

Во время работы камина, шибер или полуоткрыт или открыт. Полностью прикрывают шибер (закрытое положение — пластина поворотн.задвижки поперек канала) при попытке перевода камина в состояние медленного сгорания (Но, топки, в которых есть шибер, не всегда приспособлены для работы в таком режиме!). В некоторых моделях топок рассчитано полное открывание шибера перед открытием дверки (механическая блокировка). И даже в «закрытом» положении каминного шибера через канал идет движение дымовых газов и движение воздуха (система обусловлена нормами, потому изготовители топок для каминов и дымоходов делают неплотную заслонку изначально).

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

болгарка, отрезной и шлифовальный абразивный круг;
дрель;
метчик;
масло для смазки метчика при нарезке резьбы;
молоток;
тиски;
плоскогубцы;
сварка;
керн;
электроды для нержавеющей стали;
циркуль;
рулетка;
маркер перманентный.

Из материалов следует сразу подготовить:

лист нержавеющей стали толщиной 1.5 -2 мм.
трубку нержавейку с внутренним диаметром 6 мм;
2 болта 8мм,
гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.

https://youtube.com/watch?v=dlrV-SOmDPs

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Что это такое?

Шибер представляет собой обычную стальную задвижку, которая установлена в трубе внутри помещения, и находится от топки (камина, печи) на расстоянии до 1 метра. Шибер — это выдвижная система, расположенная в горизонтальном положении, которая меняет сечение дымохода. Кроме обычных печных шиберов, такая задвижка устанавливается в дымоходных системах одно-двустенных отопительных котлов.

Круглый шибер заслонка слева и поворотный справа

https://www.youtube.com/watch?v=S2iqy-AMOFQ Заслонка с ревизионным окном

Грамотно рассчитанный и установленный шибер позволяет использовать эффективно и на полную мощность отопительную систему в помещении. Специалисты не рекомендуют дополнительно утеплять трубу, где находится задвижка, так как это место подвержено сильному нагреву, и из-за чего шибер часто заклинивает. Такое приспособление не устанавливают в местах, где нагнетается подача приточного воздуха. Конструкция идеально подходит для печи или камина.

Есть другой вид заслонки — на оси (поворотный механизм), находящийся внутри трубы. Но его вряд ли можно назвать полноценным шибером, так как он полностью закрывает трубу, к тому же имеет плохую репутацию из-за низкого качества. У такого вида заслонки часто отгорают сваренные швы. Здесь зависит от производителя, лучшее приобретение — поворотный заслон из нержавейки.

Шибер для дымохода своими руками

Есть мастера, которые своими руками способны сделать фиксатор на дросселе, тем самым меняют и фиксируют положение с помощью цепочки. Такое устройство можно использовать при газовом отоплении, что обезопасит от случайного выхода пламени из печи.

Как сделать печную задвижку своими руками?

Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться.

Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
Вырезаем деталь согласно замерам и примеряем ее к трубе.
Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
Отрезаем все лишнее.
Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).

Полезная видео-инструкция по изготовлению поворотной шибера:

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

Дойти до 6 ряда кладки кирпича.
В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки. Установка на трубу также проста

Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

Делаем отметку на трубе дымохода.
Примеряем нашу заготовку.
Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Виды шиберных заслонок

Задвижка для камина или печи бывает нескольких видов:

Выдвижная горизонтальная установка. В этом случае внутри шибера находится пластина, которая выдвигается, в результате чего изменяется размер сечения вентиляционных или дымоходных труб. Этот вид заслонок задействуют при обустройстве кирпичных дымоходов, они отличаются горизонтальным расположением. В пластине имеются специальные мелкие отверстия – они даже в закрытом положении полностью не перекрывают воздуховод. Данная особенность позволяет избежать в будущем возгораний.

Классическая дроссельная задвижка поворотного вида. Функционирует такой шибер за счет вращательного движения внутри воздуховода. Состоит такая шиберная установка из металлического корпуса и съемного вращательного диска. В случае длительного применения он может стать неисправным, но заменить деталь будет несложно. Выполнить данную процедуру можно собственными силами. Всю конструкцию дроссельной установки классического типа даже при отсутствии определенных умений по силам сделать своими руками. Это вид шибера отличается удобным использованием, ему не требуется постоянный контроль владельца недвижимости.
Воздушная шиберная задвижка дымохода. Относится к регулирующим деталям, контролирующим количество топлива в топочной камере. Управление рабочим процессом осуществляется автоматически.

Конструкция печной задвижки

Как и любая другая запорная арматура, задвижка для дымоходного канала состоит из трех элементов:

Корпуса устройства – чугунной (реже – стальной) рамы с направляющими пазами в боковых гранях.
Запорного элемента – щитовой заслонки, которая движется в пазах корпуса и герметизирует дымоходный канал.
Управляющего механизма – обычной рукояти, встраиваемой в щитовую заслонку. Простота конструкции управляющего узла объясняется тем, что, в большинстве случаев, задвижка в печной трубе управляется вручную.

Форма задвижки определяется формой дымоходного канала. То есть, корпус запорной арматуры должен совпадать с профилем воздуховода. Ориентируясь на данный параметр, производители задвижек выпускают прямоугольные, квадратные и круглые корпуса задвижек.

Прямоугольные задвижки

Прямоугольный вариант может выпускаться и в виде достаточно габаритной задвижки, длина заслонки которой равняется не менее 600 миллиметров. Такую арматуру монтируют в дымоходных каналах над камином, барбекю или русской печью. То есть, габаритная задвижка перекрывает поток в воздуховодах от крупногабаритных топок.

Минимальные размеры печной задвижки равны 13х13 сантиметров, а максимальные – определяются потребностями потребителя. Причем самой большой популярностью пользуются задвижки с габаритами 26 на 13 сантиметров – именно такой размер дымоходного канала имеет типовая печная труба жилого дома.

Для этого нужно просто задвинуть заслонку в раму не до конца и, постепенно оттягивая рукоять на себя, добиться равномерного горения в топке.

Особенности конструкции вьюшки

Круглую форму рамы задвижки можно увидеть лишь у вьюшки – особой задвижки, устройство которой отличается от типового варианта.

Этот вариант запорной арматуры устроен следующим образом:

Корпус вьюшки представляет собой квадратную или округлую плиту с отверстием круглой формы.
Запорный элемент вьюшки выполнен в виде диска. Диск накрывает отверстие в корпусе, останавливая, тем самым, воздухообмен в дымоходе.
Органы управления выполнены в виде рукояти, вмонтированной в центр дисковой заслонки.

В итоге, вьюшку можно использовать только в качестве запорного элемента. Регулировка воздухообмена с помощью вьюшки попросту неудобна: ведь разогретую «выхлопными» газами дисковую заслонку нужно снимать с пропускного отверстия руками. Поэтому вьюшку используют в роли дополнительной заслонки, открываемой перед розжигом печи и закрываемой после полного сгорания топлива.

Делаем поворотный шибер самостоятельно

Вариант монтажа шибера

При эксплуатации дымохода может возникнуть необходимость замены шибера, а заслонка стандартного не подходит для данной конструкции. В таком случае заслонку изготавливают самостоятельно по размерам трубы.

Для работы потребуются ножницы по металлу, дрель, болгарка и сварочный аппарат.

Из стальных уголков с размером полки 35–45 мм сваривают раму для заслонки. Размер деталей соответствует диаметру трубы.
В раме просверливают отверстия для закрепления оси. Для шибера с прямым поворотом они располагаются в горизонтальной плоскости, а для углового – по диагонали.
Из двух отрезков полудюймовой трубы привариваются втулки, которые обеспечивают вращение оси.
Заслонка вырезается по величине рамки, материалом служит стальной лист толщиной 2–3 мм.
В отверстия рамы вставляется ось, на которой будет крепиться заслонка. Вторая часть металлической детали станет ручкой для регулировки.
Пластина вставляется в рамку и фиксируется на оси сваркой.
Для безопасного использования между заслонкой и рамой должен остаться зазор в 1 мм.
Чтобы обеспечить фиксацию пластины в открытом состоянии, устанавливается ограничитель.

Чертеж поворотной шиберной заслонки

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

Печная задвижка, или шибер, — очень важный элемент любой печки. Поэтому если у вас дома оборудована самодельная система отопления, то вы должна знать каждую мелочь и каждую деталь. На данном этапе стоит разобраться с печной задвижкой более подробно.

Разберемся же конкретнее, зачем используется печная задвижка

Принцип использования

Какие же мы вывели функции заслонки?

С ее помощью регулируется тяга.
Она защищает дымоход от перепада температур.

По конструкции

Такая задвижка используется в кирпичных печах

По материалу

Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.

Основные виды шиберных задвижек

Горизонтальный выдвижной шибер

Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.
Поворотный шибер. Его еще называют «дроссельская заслонка»,

Шиберная задвижка для дымохода

которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Дефлектор на трубу дымохода (с фото)

Для устранения обратной тяги в дымоходе рекомендуется воспользоваться дефлектором.

Посмотрите на фото: дефлектор на дымоход представляет собой механический вентилятор, подсасывающий дым из дымоходной шахты.

Необходимо также посмотреть, как расположен шибер — специальная заслонка, с помощью которой регулируют тягу. Один шибер должен находиться в дымоходном канале, а второй, как правило, располагается либо в печи, либо в ее дверце. Можно попробовать изменить их положение.

Современные дефлекторы для печи бывают:

с плоской верхушкой;

оснащенные открывающейся крышкой;

имеющие щипцовую крышу с двумя скатами на трубе;

с полукруглой верхушкой.

Дефлекторы, обладающие плоской верхушкой из меди, часто располагают на банях в стиле модерн.

В основном для изготовления дефлекторов используют листы оцинкованного железа, хотя в последнее время нередко можно встретить в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Некоторые модели дефлекторов необходимо вставлять дверкой в направлении к дымосборнику. Для этого нужно завести один край на стенку, аккуратно приподнять второй и опустить на место. Для удобства монтажа следует демонтировать пластины с задней и боковых стенок.

Можно выбрать модель в магазине, а можно легко изготовить дефлектор для дымохода самостоятельно. До того как сделать дефлектор на трубу, ознакомьтесь с подробным описанием этапов работы.

Перед тем как приступать непосредственно к изготовлению дефлектор, необходимо определиться с материалом, из которого он будет выполнен. Это может быть медь, оцинкованное железо или нержавеющая сталь. Несмотря на то, что медь является достаточно дорогим материалом, лучше остановить свой выбор на данном металле, так как он устойчив к атмосферным явлениям. Это обусловлено тем, что дефлектор располагается в одном из самых недоступных мест бани, и частый ремонт будет проблематичен.

Перед тем как сделать дефлектор, необходимо начертить на картоне развертку всех основных деталей, в том числе колпака, диффузора и внешнего цилиндра. Затем следует перенести все на металл и вырезать по этим выкройкам с помощью специальных ножниц. Далее нужно соединить детали друг с другом с помощью заклепок, болтов или сварки. Из полосы металла нужно выполнить кронштейны, с помощью которых колпак будет закрепляться на поверхности. К колпаку следует прикрепить обратный конус. Собрав дефлектор на трубу дымохода, можно переходить к его установке на крышу. Сначала необходимо зафиксировать нижний цилиндр, используя болты и гайки. С помощью хомутов нужно закрепить на нижнем цилиндре диффузор, а на нем установить колпак с обратным конусом.
