Коптильня своими руками: мастерим конструкцию для приготовления деликатесов

Возведение коптильни горячего копчения из кирпича

Когда тип копчения и материал определены, необходимо составить четкий план дальнейших работ. Кирпичная коптильня отличается от прочих более длительным сроком службы, но требует основательного подхода. Технология, по сути, сравнима с возведением кирпичного дома, но только в миниатюрной вариации.

Порядок работ по обустройству коптильни из кирпича:

• подготовительный этап;
• выбор материалов и инструментов;
• закладка основания — фундамента;
• кладка кирпичей;
• ввод устройства в эксплуатации.

Конструкция горячего копчения предполагает отсутствие подвода для дыма. Сначала, если прислушиваться к советам опытных мастеров, рекомендуется сделать чертеж будущей коптильни, определиться с точными размерами. Это позволит избежать серьезных ошибок, правильно рассчитать количество кирпича.

Необязательно делать чертежи самостоятельно. Можно взять за пример уже готовый проект. Главное, иметь четкое представление о том, как будет выглядеть коптильня после возведения. Заранее предусматривают и функциональные возможности, то есть совмещение установки для копчения с мангалом, плитой, печью.

Пошаговая инструкция по изготовлению

Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.

Холодное

Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)

Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.

Берём любой деревянный шкаф или изготавливаем его самостоятельно

Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.

В нижней части боковой стенки делаем отверстие для подвода дыма

Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.

В крыше шкафа сверлим несколько отверстий диаметром 12 мм для выхода дыма

Соедините дымогенератор со шкафом.

Соединяем картонный дымогенератор с коптильным шкафом гофрированной трубой из фольги

Копчение начнётся после разогрева пиломатериалов и включения вентилятора.

Разогреваем щепки и включаем вентилятор — копчение началось

Горячее

Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.

Простой агрегат для горячего копчения можно сделать из металлической бочки.

Обрежьте верх бочки болгаркой. Крышку не выбрасывайте. Режьте внутри так, чтобы осталась небольшая кромка.

Ровно и аккуратно срезаем верхнюю крышку бочки

На место вырезанной крышки приварите металлические прутья толщиной 10 мм.

Привариваем три прута горизонтально к верхним краям

В дне бочки сделайте отверстие под двухдюймовую трубу и вварите её туда.

Сверлим снизу отверстие и навариваем фланец под трубу 2 дюйма

Сделайте съёмный дымогенератор. Для этого возьмите трубу с наружной резьбой под вваренную в дно двухдюймовую.

Длина трубы зависит от подставки, на которой будет размещена бочка — около 30-40 сантиметров

Заварите наглухо с одной стороны.

Низ трубы должен быть закрыт наглухо, чтобы весь дым поднимался внутрь коптильни

Набейте опилками или щепой и вкрутите в низ бочки.

Генерировать дым будут щепки. Их нужно поместить внутрь трубы

Для подогрева можно использовать паяльную лампу.

При нагревании щепки будут тлеть и выделять дым

Шахтный вариант

В том случае, если семья проводит на даче много времени имеет смысл остановиться на вертикальной конструкции. Придется выполнить достаточное количество работ, но зато будете иметь стационарную установку.

Шахтную конструкцию можно изготовить из листов стали или кирпича. Дело это трудоемкое, начинать придется с закладки фундамента. Описание процесса изготовления может и не помочь в работе. Недаром говорится, что лучше один раз увидеть, чем сто раз услышать. Если уж точно желаете иметь на своем приусадебном участке капитальную коптильню, рекомендуем найти на просторах всемирной паутине видео и просмотрите его.

Мастера, и профессионалы, и «самоделкины», с удовольствием делятся своими успехами и выкладывают на ютубе интересные ролики с пошаговыми инструкциями.

Намного проще изготовить коптильню из ведра или бочки.

Из чего состоит коптильня

Конструкция любой коптильни состоит из:

• топки;
• поддувала;
• дымохода;
• камеры копчения;
• двери;
• верхнего перекрытия (крыши);
• металлических решеток и горизонтальных брусьев с крючками;
• поддона для сбора жира.

Подробная схема устройства коптильни горячего копчения

Заложенная в топку щепа образует густой дым, который по дымоходу подается в коптильную камеру. Отходы горения (зола) скапливаются в поддувале, расположенным под топкой. Продукты в камере копчения раскладываются на металлические решетки или подвешиваются на специальные крючки. Для сбора образовывающегося жира обязательно необходимо установить съемный поддон.

Немного теории

Каждый знает, что копчение бывает холодным и горячим. Считается, что продукты приготовленные холодным способом имеют более тонкий аромат и изысканный вкус, хотя если сказать честно, то это на любителя.

Технологии различаются тем, что при холодном способе приготовления продукт готовится минимум 12 – 15 часов, а горячее копчение длится максимум 2,5 – 3 часа и то, это в случае приготовления мяса или жесткого сала. Рыбу и мягкое сало можно закоптить вообще за 30 – 40 минут.

Кроме того, температура холодного копчения не должна превышать 50ºС. В то время как инструкция по горячему копчению предписывает удерживать температуру в рабочей камере в пределах от 70 до 120ºС.

Что касается конструкции самой коптильни, то при горячем способе рабочая камера находится непосредственно над топкой, что собственно и позволяет удерживать высокую температуру.

Конечно, бывают дымогенераторы которые устанавливаются рядом и соединяются с рабочей камерой через трубу, но в любом случае, расстояние не превышает полуметра. Об одной из таких моделей я расскажу в этой статье.

В холодном же способе от коптильной камеры до топки с дымогенератором прокладывается труба или канал, длинной от 2 – 3, до 10 – 12м это зависит от вида конструкции. В результате дым доходит до продукта уже охлажденным.

Схема коптильни для холодного копчения и для горячего копчения.

А вообще все коптильни горячего копчения можно оборудовать двумя способами:

• Более распространенным и, кстати, более экономным вариантом считается конструкция, когда внизу у нас установлена топка, в которой горит огонь. Над этой топкой смонтирован металлический лист, на котором тлеют опилки и щепа. Дым же, который поднимается от этих опилок, попадает в рабочую камеру и продукт коптится;
• Во втором варианте конструкции металлического листа нет, дым поднимается в рабочую камеру напрямую от тлеющих углей топки. Такое устройство, чаще всего встречается в мангалах-коптильнях. Это не то чтобы плохо, просто слишком много топлива уходит и нужно следить, чтобы угли тлели, а не горели.

Устройство и принцип работы

Такие печи отличаются от простых кирпичных коптилен своим устройством.

Особенности конструкции

Эти конструкции больше похожи на русскую печь, чем на металлическую или деревянную коптилку. Внутри сооружения и рядом с ним строятся дополнительные элементы, расширяющие функциональность печи:

• дымовые каналы, проходя по которым дым остывает и позволяет производить холодное копчение;
• духовка;
• варочная поверхность;
• гриль или мангал;
• сушильный шкаф;
• печь-тандыр.

В зависимости от конструкции топка строится общая или для каждого из элементов отдельная. Для удобства работы коптильня из кирпича своими руками может оснащаться пристроенными мойкой и разделочным столом.

Рисунок печи-коптильни

Плюсы и минусы

Дачная коптильня

• высокая функциональность;
• повышенная производительность;
• конструкция является украшением беседки и приусадебного участка.

Но, как и каждое устройство, это сооружение имеет недостатки:

• большие габариты;
• повышенный расход дров;
• более высокая цена.

Так как конструкция является стационарной, то при выборе модели необходимо учитывать эти факторы. Изменить размеры и место постройки после начала строительства не получится.

Оптимальные размеры

Размеры сооружения определяются размерами отдельных элементов. Примерная величина может быть:

• мангал — 800х300х250мм;
• гриль — 800х800мм;
• коптильная камера 500х500ммх800мм;
• варочная поверхность — 1000х1000мм;
• общая высота — 2000мм.

Размеры печи с коптильной камерой, грилем и очагом для казана 20л составят 4030х1300х2030мм.

Оптимальные размеры печи-коптильни

Что такое порядовка

Только опытный мастер может сложить печь без порядовки, только по описанию, но при её наличии это доступно даже начинающему каменщику.

Кирпичи кладутся слоями, в каждом слое они размещаются по-разному, образуя необходимые каналы и камеры. На чертеже указывается размеры и форма кирпичей — целые, половинки или со скошенными краями, а так же место установки дополнительных элементов — дверок, заслонок и колосников.

Составить правильно порядовку может только опытный каменщик, но можно воспользоваться готовой, найденной в интернете или заказанной в специализированной организации. Готовые варианты обычно бесплатные, но изготовленные по индивидуальному заказу лучше соответствуют потребностям хозяев дома и особенностям дизайна.

Чертежи и схемы для шкафа

На рисунке приведена схема низкотемпературной коптилки, пригодной для установки в частном доме, на даче или загородном участке. Необязательно точное соблюдение размеров, но длину дымохода меньше двух метров лучше не делать.

1. Топка.
2. Щепа.
3. Дымоход.
4. Кирпичная кладка.
5. Железная решётка.
6. Деревянная или металлическая ёмкость.
7. Полуфабрикат.
8. Негерметичная крышка (в данном случае мешковина).
9. Дверка топки.

Проходная коптилка на склоне

1. Источник дыма.
2. Дымоход.
3. Коптильная ёмкость.

Для схемы горячего копчения, приведённой ниже, подойдёт металлический корпус (шкаф или бочка).

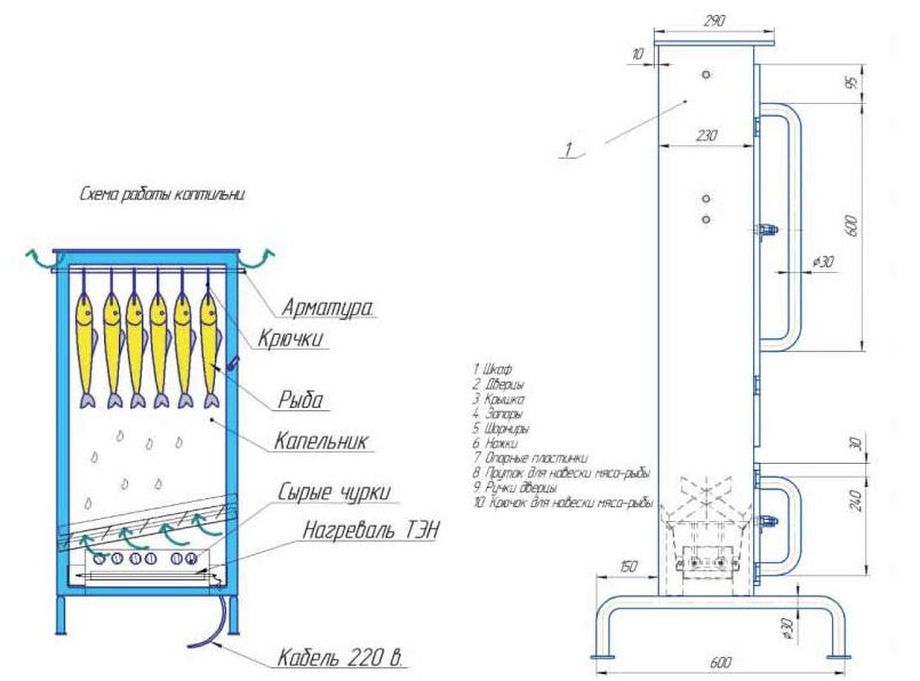

Чертёж электрокоптилки

Второй вариант чертежа коптилки с размерами

Простой вариант коптильного шкафа из металлической бочки

Деревянный каркас с поддоном из металла

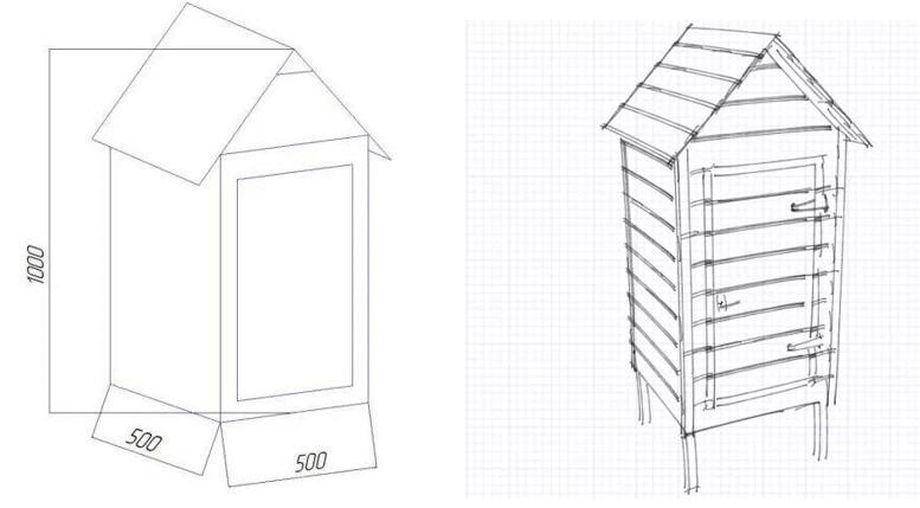

Простейший схематический чертеж деревянной камеры для копчения из вагонки

Устройство коптильни холодного копчения из бочки

Для строительства коптильни из бочки понадобятся:

• бочка без дна;
• крышка для бочки;
• кирпичи;
• лопата;
• металлическая сетка с ячеей не более 20х20 мм;
• металлическое полотно размером 1х1 м;
• доски или листы шифера.

Выбор места для установки

Коптильню желательно устанавливать вдали от жилых строений. Это связано с длительностью процесса копчения.

В среднем, для приготовления продуктов способом холодного копчения требуется 3–7 дней. Все это время в камеру должен поступать дым. Если дымоход и дымовой шкаф будут расположены рядом с домом, вещи и отделочные материалы впитают запах.

Схема идеального расположения коптильни

Место для коптильни должно соответствовать и другим требованиям:

• быть достаточно просторным для того, чтобы разместить запас дров и присесть рядом с очагом;
• расположенным вдали от зеленой зоны и легковоспламеняющихся материалов.

Этапы строительства

Шаг 1. Проектирование. На листке бумаги рисуют схему будущей коптильни. Конструкция должна выглядеть следующим образом:

• топка размером 70х70 см;
• дымоход длиной 3 м, шириной 40 см и глубиной 30–40 см;
• квадратная конструкция из двух рядов кирпичей, на которую будет установлена бочка.

Шаг 2. Разметка. С помощью рулетки, колышков и веревки, отмечают на грунте все расстояния, указанные на схеме.

Шаг 3. Выемка грунта. Штыковой лопатой в местах расположения дымохода и топки снимают верхний растительный слой земли, строго придерживаясь выполненной разметки участка. Совковой лопатой осуществляют выемку грунта на глубину 30–40 см. Выравнивают стенки и дно траншеи, уплотняют их. Если планируют выстроить долговечную коптильню, выкладывают дымоход и топку кирпичами или камнями.

Шаг 4. Устройство очага. Над топкой необходимо установить заслонку, с помощью которой будут осуществлять регулирование интенсивности горения топлива и тления углей. Для этой цели подойдет любое ровное металлическое полотно. Оно должно плотно прилегать к верхнему краю топки, чтобы исключить сквозняки.

Просто положив лист металла на грунт, невозможно добиться плотного прилегания. Поэтому по периметру очага рекомендуется выстроить «горловину», состоящею из 1–2 рядов кирпичей.

Шаг 5. Устройство дымовой камеры. Для того чтобы коптильная камера выполняла свою функцию, бочку необходимо соответствующим образом оборудовать: установить в ней 2–3 яруса решеток. Их изготавливают из металлической сетки или проволоки. Также можно использовать подходящие для этой цели изделия. Например, решетки от старого холодильника.

Для того чтобы разместить решетки внутри бочки, для них необходимы опоры

Если коптильню сооружают как временную конструкцию, внутри камеры устанавливают два ряда кирпичей, расположенных друг напротив друга. Между кирпичами фиксируют решетки.

Если хотят сделать более удобную в эксплуатации конструкцию, в стенки бочки врезают болты и затягивают их гайками. Для подвешивания продуктов в верхней части бочки высверливают сквозные отверстия и натягивают прочную проволоку. На нее подвешивают S-образные крючки.

Шаг 6. Устройство дымохода. Выкопанный ров, который послужит дымоходом, укрывают сверху выбранными материалами.

Шаг 7. Установка коптильной камеры. В противоположном от топки конце дымохода устанавливают бочку так, чтобы между ней и углублением в грунте не было щелей. Для их устранения можно использовать глину, грунт или цементно-песчаный раствор.

Как сделать коптильню из кирпича в домашних условиях?

Агрегат, выполненный из кирпичного материала, можно отнести к категории профессиональных устройств. Такая конструкция нуждается в организации фундамента, что влияет на скорость ее изготовления. Она является стационарной, ее невозможно перемещать с места на место, как более компактные модели.

Первое, что требуется сделать перед сборкой кирпичной коптилки, – составить эскиз. Стоит сразу определить тип будущей конструкции. Например, большой популярностью пользуются кирпичные мангалы-коптильни. Своими руками их довольно трудно сделать, но все-таки можно.

Готовые чертежи кирпичных сооружений без труда можно отыскать в интернете. Стационарное устройство для приготовления копченостей имеет самый длительный срок эксплуатации, что является основным его преимуществом.

Коптильня из кирпича является стационарной конструкцией, ее невозможно перемещать с места на место

Огнеупорный кирпич является самым приемлемым материалом для монтажа стационарных коптильных конструкций горячего типа. Очень важным моментом в этом случае считается подбор места, в котором будет располагаться такое устройство. При этом следует руководствоваться правилами пожарной безопасности. Дистанция от коптильни до любых построек (особенно из горючих материалов) должна составлять не менее 2 м.

Самостоятельная сборка коптильни из нержавейки

Внешне данный агрегат имеет схожесть с чемоданом или коробкой. Для того чтобы собрать небольшую конструкцию из стали, необходимо ознакомиться с эскизами этих устройств. Для сборки коптильни для квартиры или дома такого типа не рекомендуется использовать слишком тонкие листы (менее 1-1,5 мм).

Маленькую коптилку можно брать на охоту, рыбалку или просто на природу. Компактность устройства позволяет легко транспортировать его с места на место. Внутри металлической коробки рекомендуется приварить уголки, на которых можно будет располагать решетку-гриль. При самостоятельном составлении схемы коптильни необходимо учесть все мелкие детали и указать их на рисунке.

Одним из главных достоинств коптилень из нержавеющей стали является малая вероятность появления нагара на их внутренней поверхности

Такой агрегат является одним из наиболее распространенных и используется повсеместно. В этом случае чаще всего применяется горячий тип копчения. Однако встречаются подобные модели, обрабатывающие пищу при более низкой температуре (полугорячее копчение). Такие варианты зачастую подходят для использования на даче. Коптильня полугорячего типа, как правило, является переносной.

Основной минус коптилки, изготовленной из металла, – отсутствие возможности определения температуры внутри камеры. Из-за этого мясо может спечься и приобрести неприятный привкус. Объясняется такой негативный момент тем, что в данной конструкции не предусмотрена единая технология копчения. Для розжига агрегатов из нержавейки используется щепа из разных пород деревьев.

Выбираем дрова для коптильни

Для получения вкусного качественного продукта копчения необходимо научиться правильно подбирать породы деревьев, дающих особый ароматный дым. Для получения хорошего дыма используют сырое дерево. Если нет сырого сырья, полена слегка увлажняют.

Вас заинтересует эта статья — Барбекю своими руками из кирпича и из металла.

Самодельная коптильня любой конструкции отлично работает при сжигании практически всех лиственных пород деревьев.

Важно! Если предполагается использование березовых поленьев, с них предварительно снимают кору. Использовать только березовые поленья нежелательно, готовая продукция может иметь неприятный привкус.. В дрова для приготовления продуктов в коптильне лучше всего добавлять листья вишни, ветки можжевельника

Для копчения никогда не используют дрова хвойных пород деревьев из-за повышенного содержания в них смол

В дрова для приготовления продуктов в коптильне лучше всего добавлять листья вишни, ветки можжевельника. Для копчения никогда не используют дрова хвойных пород деревьев из-за повышенного содержания в них смол.

Хороший доступ кислорода и неполное сгорание дров дают светлый дым, что значительно улучшает качества готовой продукции.

Важно! В коптильне нельзя раздувать огонь. В топку укладывают нарубленные поленья, а сверху засыпают их опилками

Дрова тлеют, но не горят.

Ваша коптильня холодного копчения работает отлично, если вы хорошо видите продукт копчения сквозь концентрацию дыма. При горячем копчении продукция в камере не должна просматриваться сквозь дым.

Желаете, чтобы прокопченное мясо имело золотистый цвет — используйте красное дерево. Для получения продукции, окрашенной в темно-желтый цвет, нужны ольховые и дубовые дрова. Золотисто-желтый цвет придают дрова деревьев лиственных пород.

Несколько действенных советов

• Для работы коптильни используйте старые садовые деревья или ветки после обрезки. Самый приятный аромат у дыма от стружки груши, вишни и яблони.
• Крупные дрова используются только для получения углей. Заложить дрова в печь и поджечь. Сверху установить поддон со стружкой.
• Для получения хорошего дыма после появления углей перекройте задвижку трубы. С этого момента начинают тлеть опилки и образовывать дым.
• Качественное копчение зависит от многих факторов. Большие куски придется коптить дольше. Для копчения небольших кусков мяса и рыбы понадобится меньше времени. Основное требование — постоянная подача дыма до момента готовности продукции. Опилки или стружку придется досыпать на поддон, чтобы поддерживать температуру копчения.
• Во всем должна быть мера. Слишком длительный процесс копчения тоже может испортить вкус готовой продукции. Необходимо периодически проверять копчености на вкус и готовность.
• Для сокращения процесса копчения многие специалисты рекомендуют мясо или сало предварительно проваривать в воде со специями и солью.

Из статьи вы узнали о различных видах коптилен, о правилах охлаждения дыма, о выборе дров. Мы желаем вам удачи в самостоятельном сооружении коптильни и приготовлении новых блюд для своей семьи.

Что такое дымогенератор для копчения: функции и особенности

Дымогенератор – агрегат, который обеспечивает выработку дыма и подачу его в коптильную камеру. Происходит это в результате пиролиза – горения с минимальным доступом кислорода. Древесное топливо засыпается в специальный бункер и под воздействием огня или за счет работы электронагревателя начинает тлеть. Сгенерированный дым движется по дымоходу благодаря естественной тяге или нагнетателя, охлаждается и окутывает продукты, уничтожая патогенные микроорганизмы, придавая блюдам привлекательный вид и изысканный аромат и вкус.

Независимо от выбранного типа коптильни, должны соблюдаться определенные условия, чтобы копчение проводилось на надлежащем уровне:

Автономное дымление в течение продолжительного времени

Холодное копчение – длительная процедура, поэтому важно минимум человеческого вмешательства. В связи с этим автоматические устройства выигрывают.
Система охлаждения – ключевой фактор, поскольку поступление в камеру дыма высокой температуры приведет к быстрой порче продуктов и ухудшению качества копчения.
Дым должен вырабатываться быстро, чему в автоматизированных коптилках способствует компрессор для дымогенератора.

Дымогенератор  Дым Дымыч.

На рынке представлены готовые установки вместе с дымогенератором по приемлемым ценам, к примеру, Дым Дымыч. Но можно соорудить аппарат для холодного копчения с дымогенератором своими руками, что выйдет в разы дешевле, а весь процесс займет до 3 часов.

Изготовление горячей коптильни разными способами

В продаже есть масса конструкций, но все она стоят достаточно дорого. Желающие сэкономить могут каптилку сделать сами. Для этого есть множество дельных рекомендаций специалистов. Сам процесс изготовления уже интересен и занимателен. А еда из самодельного устройства для окуривания мяса и рыбы всегда вкусная и сочная. Материал – металл, но профиль может быть самым разнообразным. Можно даже говорить, что для горячего копчения пригодятся подручные средства, которые всегда найдутся в чулане, сарае или гараже.

Из бочки или ведра

Отличный вариант – коптильня для рыбы из железной бочки. Такое решение самое простое. Необходимо всего лишь обрезать днище и вмонтировать решетку или пару арматурных прута. Желательно, чтобы они размещались на двух уровнях. Под низ укладывается поддон. Потребуются крюки, за которые подвешиваются продукты. Их изготавливают из катанки, которую придется согнуть в форме буквы S. В качестве общей камеры подойдет даже обычное ведро. В него монтируют решетки из металла.

Важно их правильно разместить. Одна устанавливается на высоте 10 см над уровнем дна

Другая – на 5 см. выше первой. На дно засыпают до 2,5 см. щепы. Ее заблаговременно замачивают в воде. На решетку укладывают рыбу, мясо, сало, овощи. Главное, чтобы ведро было с крышкой. «Заряженную» коптильню горячего копчения достаточно поставить на огонь. На все уйдет порядка 15 минут. Нужно приметить, как только из-под крышки пойдет густой дым. Тогда коптильную камеру снимают с очага и оставляют остывать закрытой. Такое устройство можно оставлять на даче или брать с собой на пикники.

Помните, что в этом случае придется работать с горячим железом, и можно получить ожог. В зоне риска остаются дети. Поэтому если изготовить коптильню, придется следить, чтобы они не приближались к огню и к ящику, пока он горячий. Техника пожарной безопасности важна на всех этапах, тем более, что в данном случае схема коптильни предполагает наличие открытого пламени. Позаботьтесь и о соседях. Густой дым может показаться едким, особенно, если за забором живет астматик. Выбирайте место для костра правильно.

Из старого холодильника

У многих на даче или в гараже хранится старая кухонная техника. Чаще всего холодильники используются в качестве шкафа для хранения всяких мелочей. Но если вы задумались, как сделать коптильню горячего копчения, обязательно рассмотрите такое вариант. Придется найти барахлу новое место. Камеру вымойте. В качестве решеток для копчения используйте полки, которые также нужно отчистить. В «потолке» делают отверстие, куда будет выходить дым. Можно приделать дымоход.

Чтобы пользоваться крюками для подвешивания продуктов, необходимо на стенки прикрепить уголки, а к ним железные пруты. И даже если холодильник имеет вертикальную загрузку, достаточно установить их на разном уровне от днища. По размерам камеры делают поддон. Подойдет противень из старой духовки. Еще один понадобится для загрузки щепы. Для копчения потребуется электроплитка, на которую ставят поддон с опилками. Теперь плотно закройте дверцу и включите печь.

Из нержавеющей стали

Потребуется сплав, неподдающийся коррозии. Нержавейка – отличный выбор. Внешне конструкция представляет собой короб с крышкой. Как изготовить такую коптилку в домашних условиях, смотрите на видео. Потребуется инструмент и навыки в металлообработке. Но здесь нет ничего сложного. Единственное, что может стать причиной отказа от этого способа – необходимость использовать сварочный аппарат. Но если ваш гараж находится в кооперативе, всегда найдется тот, у кого он есть.

Внутри короба делают два уровня. Решетки для коптильни также изготавливаются своими руками. Часто такую конструкцию изготавливают любители туризма. Дела с том, что размер может быть компактным, а значит, ее можно взять с собой в поход или поездку. И если даже вы забыли взять с собой щепу, стружку можно найти в любой роще. Главное, замочите ее на несколько часов, а лучше на ночь. Засыпьте опилки, загрузите еду, поставьте коптильню на огонь. Подождите появления густых клубов дыма. Уже через 20 минут первая партия продукта будет готова.

Из кирпича

Это стационарное сооружение. Конструкция может быть самой разнообразной. Часто при изготовлении коптильни думают о том, чтобы она стала украшением приусадебного участка. Делают две камеры. В одной горят дрова, в другой тлеют опилки и находится, скажем, рыба. Имеет смысл рационально использовать огонь, для чего встраивают печку. Дымоотвод необходим в любом случае. Сложность заключена в необходимости вести кладочные работы. Без соответствующего навыка это сделать сложно. Зато можно построить коптильню холодного копчения и горячего по принципу «два в одном».

Подготовительные работы

Этот этап подразумевает выбор типа копчения, поскольку это определяет конструкцию устройства. В данном конкретном случае предполагается возведение «горячей» коптильни с топкой под коптильной камерой и без обустройства подвода для дыма. Не менее важным является и выбор месторасположения, поскольку сооружение, независимо от размеры и формы, требует соблюдения норм противопожарной безопасности.Процесс работы стационарной кирпичной коптильни предполагает выделение большого количества копоти и дыма, а также наличие огня. Чтобы избежать любой возможности возгорания, вдыхания продуктов горения, располагаться она должна в отдалении от жилых построек, а также хозяйственных сооружений. Это правило касается и зеленых насаждений. Территория, на которой возводят коптильню, должна быть свободна от кустов и деревьев.Идеальным вариантом станет обустройство небольшой зоны, которая аналогична той, что делают при установке барбекю. Выглядеть такое решение будет максимально эстетично и органично.

Размеры

Рекомендуемая длина

Определяется предполагаемыми размерами рыбы, которую будут коптить в дальнейшем. Рекомендуется выбирать средний размер длины конструкции равный ~ 450 мм.

Ширина

Для пары-тройки средних рыбок, которые должны лежать свободно и равномерно обжариваться, рекомендуемая ширина коптильного устройства для горячего копчения равна ~ 250 мм.

Высота

Как правило, большинство коптилен являются двухъярусными конструкциями и для таких изделий рекомендуемая высота равна ~ 250 мм.

В итоге получается, что коптильня с размерами 450х250х250 мм отлично подойдет многим любителям копченостей.

Почему изначально необходимо выбрать коптильню именно горячего копчения?

Она обладает целым рядом преимуществ:

• элементарность устройства многих конструкций, что позволяет легко их изготовить даже в домашних условиях;
• скорость процесса горячего копчения достаточно велика;
• не требуется вложения значительных финансов;
• мобильность и универсальность подобных изделий. Коптильни для горячего копчения могут успешно функционировать в совершенно различных условиях: на даче, дома или просто на природе;
• обеспечение высокого качества закопченных продуктов, которое явно превосходит качество покупной продукции.

Единственным недостатком является то, что горячее копчение продуктов не предусматривает их длительное хранение.

Если принято решение о самостоятельном изготовлении, то легко найти чертежи коптильни горячего копчения любой сложности. Это могут быть и элементарные конструкции из подходящих подручных средств, и сложные конструкции для горячего копчения, например, с гидрозатвором. Но независимо от сложности, во всех коптильнях используется единый принцип горячего копчения, который представлен на следующем эскизе:

Из данной схемы видно, что процесс копчения заключается в горячей обработке продуктов дымом от заложенной в конструкцию тлеющей щепы. Однако для качественного копчения необходимо выдерживать температурный интервал в диапазоне от min = 55° до max = 150°. Вот и весь принцип горячего копчения.

Рассмотрим самые популярные и удачные конструкции, которые наиболее приемлемы для изготовления своими руками.

Коптильни для рыбы горячего копчения своими руками

Существует масса вариантов, как сделать коптильню горячего копчения для дома своими руками. Конструкция такого устройства во многом схожа с установками холодного копчения, отличается размещение основных деталей и температура подаваемого в камеру дыма. Приспособления для изготовления коптилки легко отыскать у себя дома.

Из ведра

Из обычного металлического ведра с плотной крышкой легко соорудить небольшую мобильную коптильню.

Сделать решетки. Для этого используют лист нержавейки, в котором просверливают большое количество отверстий. Можно сделать решетку из нержавеющей проволоки. Закрепить решетку. Обычно ее устанавливают посередине. Если размеры ведра позволяют, можно зафиксировать две решетки

Важно, чтобы между ними было достаточно расстояния. Рыба не должна соприкасаться

Чуть выше дна устанавливается емкость для стекающего жира.

Конструкция проста, принцип использования понятен каждому:

1. На дно ведра засыпается щепа или опилки.
2. Сверху устанавливается поддон для сбора жира.
3. Закрепляются решетки, на которые раскладывается рыба.
4. Конструкция устанавливается на огонь и плотно закрывается крышкой.

В такой коптильне приготовить много продуктов не удастся, но для дома объема достаточно.

Из газового баллона

Из старого газового баллона

1. Баллон очищается от остатков газа. Для этого выкручивается вентиль. После этого емкость наполняется водой для проверки степени очистки.
2. Верхняя часть срезается. Приварив ее на петли и приделав ручку, удастся сделать надежную крышку.
3. Фиксируются ножки или подставка. Их можно сделать стационарными, приварив к баллону, или съемными – закрепив на болты.
4. С одной стороны коптильни приваривается топка, с другой – крепится дымоотвод.
5. Внутри емкость крепятся решетки для продуктов, на дне устанавливается поддон для жира.

Процесс изготовления коптильни из газового баллона – достаточно трудоемкий, но в итоге удастся получить надежную, эффективную и долговечную конструкцию.

Из кирпича

Обустройство фундамента. Процесс не отличается от подготовки оснований для других сооружений. Необходимо выкопать траншею, засыпать ее песком и щебнем, тщательно утрамбовать, усилить металлической сеткой и залить бетоном. К дальнейшим работам приступать только после полного застывания смеси. Следующий этап – кирпичная кладка

Важно использовать только красный огнеупорный кирпич. Укладка идет методом на ребро

Все пустоты заполняются раствором. Толщина швов должна составлять 12 мм. Затирка швов поможет придать эстетичности конструкции. Сооружение дверцы или крышки. Если коптильня большого размера, то лучше сделать двери. Маленькая вертикальная коптильня может накрываться сверху плотной крышкой. В верхней части коптилки сооружается дымоотвод. Внутреннее обустройство. Внутри продумывается расположение топки, размещение решеток и крючков для продуктов, а также устанавливается поддон для сбора жира. Для повышения эффективности и удобства использования устанавливается термометр для контроля температуры.

Чтобы кирпичная установка получилась надежной и безопасной, следует заранее продумать конструкцию и сделать чертеж. Также можно использовать уже готовые схемы коптилен из кирпича.

Вывод

Бытовые коптильни не заменимы в условиях приусадебного хозяйства. Забой свиньи или поголовья куриц нуждается в своевременной переработке. Если морозилка заполнена, а перерабатывать мясо нужно, на помощь придет коптильня.

Для большей сохранности лучше использовать холодный метод, так продукт может хранится около года в подвале

Не обошли своим вниманием коптильни рыбаки, охотники и все любители качественной и вкусной пищи. Не стоит спешить, поддавшись манящим запахам, и завершать копчение раньше срока, это опасно для жизни

Каждое изделие желательно оснастить термометром, покрасить огнеупорной краской, облагородить.

Если делать самостоятельно коптильню нет ни времени ни желания, то купить готовое устройство не составит труда. Производители постарались создать целые линейки коптилен промышленного и бытового использования. В последних моделях нет нужды разводить огонь, тянуть трубы, нагрев происходит благодаря электричеству или газу. Все детали продуманы до мелочей, качество сборки трудно повторить в домашних условиях. Тем, кто любит домашний уют, с трепетом относится к прилегающему участку, можно посоветовать построить коптильни из кирпича, совмещенные с варочной поверхностью, духовкой и открытым мангалом.
