Электростатическая коптильня: как сделать своими руками с генератором для холодного копчения

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Обзор электростатических коптилен, существующих на рынках

Рынок предлагает множество техники самых разных назначений и от разных производителей. Если нет нужной сноровки или возможностей для самостоятельного создания электроаппарата, лучше приобрести готовую. Для постоянной готовки дома подойдут маленький электростатические коптильни, выпускаемые американским производителем Greentechs, российским Электра или финским Muurikka. Эти устройства небольшие по габаритам, имеют полный функционал, просты в работе и стоят недорого в пределах 6 тысяч рублей. Они используются даже в маленьких комнатах и полностью безопасны, а еда в них получается такой же аппетитной, как и в дорогом профессиональном оборудовании.

Если нужна многофункциональная коптильня, то можно приобрести новозеландские устройства Anuka. Приборы стоят около 12 тысяч рублей, они оснащены дымогенератором.

Для ежедневной заготовки больших порций рыбы или мяса можно приобрести корейскую модель фирмы Kocateq или Landmann из Германии. Они стоят дороже, но для них отсутствуют любые ограничения по домашнему применению. Агрегаты крупногабаритные, похожи на аппараты, которые используются на производстве, но в них можно в потоковом режиме заготавливать продукты.

Электростатическая коптильня Cosmogen

Компания Cosmogen предлагает разные виды коптилен – для холодного и горячего копчения. На рынке существуют как бытовые, так и производственные устройства. Приборы многофункциональны, в них можно делать копченые, вяленые, сушеные продукты, а также комбинировать варианты приготовления. Аппараты от фирмы Cosmogen качественные, долговечные, эффективные и простые в работе устройства, продающиеся по невысокой стоимости.

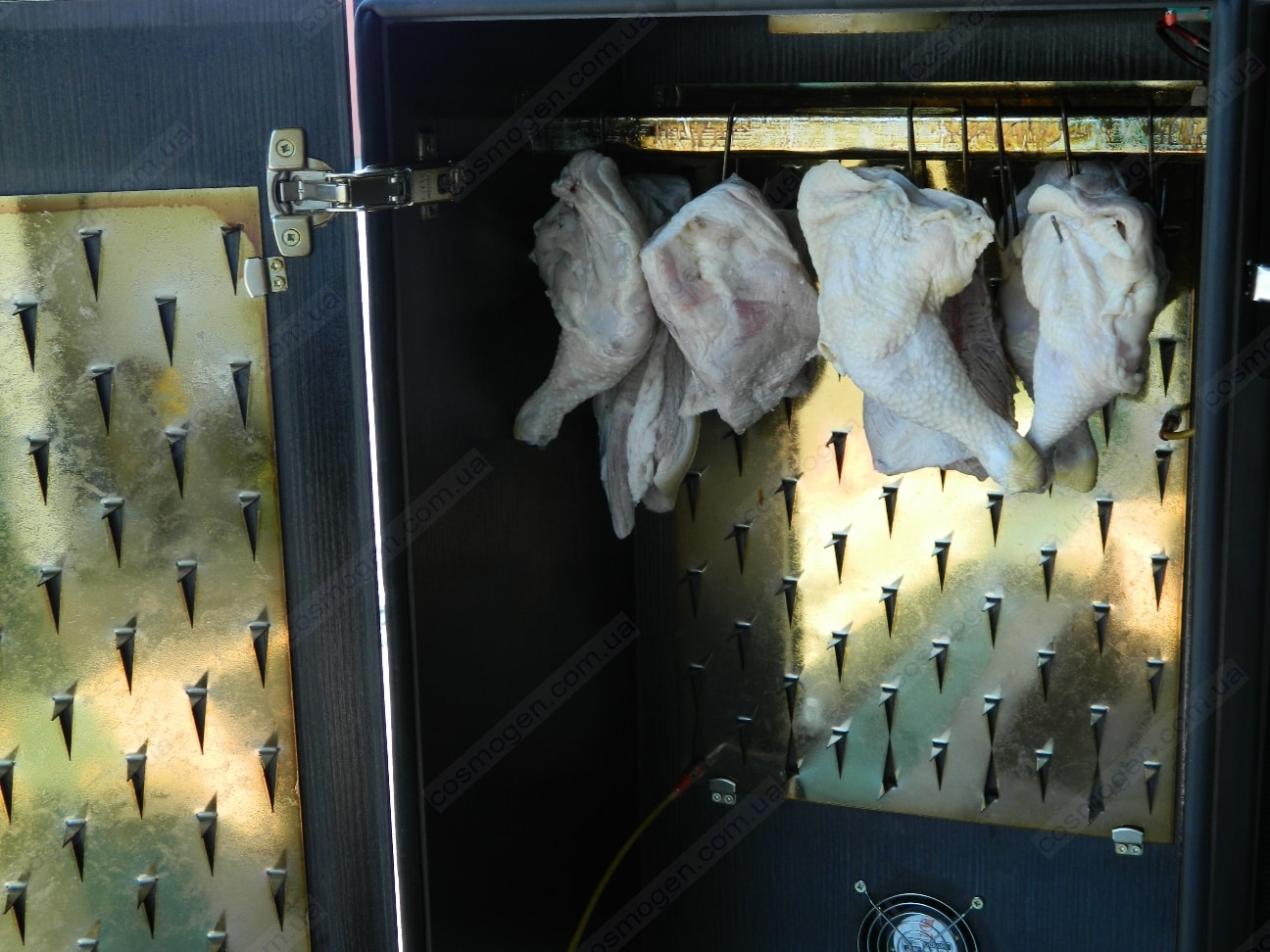

На фото электростатическая коптильня Cosmogen

Электростатическая коптильня Ижица

Для крупных предприятий, специализирующихся на сбыте копченых товаров, можно подобрать коптильни фирмы Ижица. Примером может служить популярная модель Ижица 1200М. Устройство 1200М обладает следующими параметрами:

Наибольшее разовое количество продуктов – 100 кг;
Необходимая площадь для коптильни 2х2 м;
Потребляемая мощность 0,6 кВт/час;
Питание – основная комплектация 3 фазы, 380В, 50 Гц, также существует комплектация 1 фаза, 220В, 50 Гц.

Коптильни Ижица известны как проверенное временем, качественное и недорогое оборудование. Приготовление рыбы занимает менее 3 часов, а дымогенератор помогает уничтожить вредные бактерии.

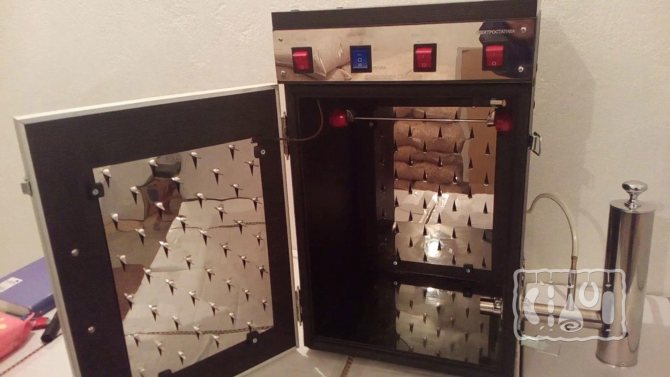

На фото электростатическая коптильня Ижица

Возможные проблемы копчения и пути их решения

Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Практическая часть

Теперь нам надо сделать сам блок высоковольтного копчения (далее ВВ блок). Для этого мы используем детали с Алиэкспресс. Нам понадобится:

Любой блок питания на 12 – 16 вольт. 16 вольт позволяет развить максимальную мощность ВВ блока и это предельное питание для микросхемы NE555, на которой работает ШИМ.

Вольтметр – амперметр для визуального контроля силы процесса копчения. Использование вольтметра – амперметра позволяет подобрать ту силу тока и напряжения копчения, которая оптимальна для используемой вами коптилки. Так же позволяет регулировать напряжение копчения при разной влажности, например зимой и летом.

Сам блок ШИМ. Он может быть разный, но должен вырабатывать импульсы с частотой не выше 1500Гц. Это максимальная эффективная частота для работы используемых высоковольтных диодов от микроволновки. А так же иметь мощность не менее 4 ампера, больше надежнее. Меня например вполне устраивает вот такой с Алиэкспресса. Правда он нуждается в переделке для понижения частоты, необходимо заменить конденсатор указанный стрелкой на номинал 103 (или 001мкФ).

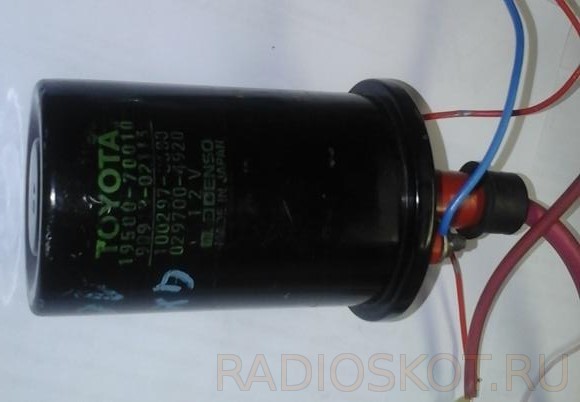

Катушка зажигания. Я не могу точно сказать какая будет работать лучше, я использовал катушку от А/М Toyota на 12 вольт. Предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

Диоды использованы от микроволновой печки на 0.35A 15000 В. Они прекрасно выдерживают нагрузку, даже кратковременное короткое замыкание. Вообще есть диоды до 2.5 ампера, это для очень мощных коптилок.

Ну и конденсаторы. Желательно на 15000 вольт и примерно 560 пФ. Разброс параметров до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
В продаже имеются модели, вес которых не превышает десяти килограмм.
Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Электростатическая коптильня и ее принцип работы

Для начала, давайте разберемся, как работает электростатическая коптильня, чтобы понять какие комплектующие нам потребуются для его изготовления.

В коптильне имеется коптильная камера, в которой вертикально подвешиваются продукты. Продукты подвешиваются на крюки для большего контакта с дымом.

Для получения дыма используется дымогенератор, а в качестве топлива либо специально предназначенные для этого брикеты, либо обычная древесина, реже опилки. Дым поступает в коптильную камеру. На входе в коптильную камеру, дым проходит через решетку присоединенную к положительному полюсу источника высокого напряжения. Напряжение необходимое для копчения 20 кВ при постоянном токе.

Продукты в электростатической коптильне развешены на крюках, подключенных в отрицательному полюсу того же источника. Проходя через, положительную решетку из молекул дыма высвобождаются электроны, дым подвергается ионизации. Ионы дыма устремляются к отрицательному полюсу под воздействием электростатического поля, интенсивно воздействуя на продукты, что ускоряет процесс копчения.

В камере для электростатического копчения предусмотрен дымоход для вывода избытков дыма и во избежание излишнего задымления камеры.

Таким образом, электростатическое поле ускоряет естественный процесс проникновения молекул дыма в молекулы продуктов, что в свою очередь значительно сокращает время приготовления продукта. Благодаря чему, копчение с электростатикой набирает популярность в промышленном производстве.

Приготовить деликатесы методом холодного копчения поможет электростатическая коптильня. Благодаря высокой плотности дыма, создаваемого в электростатическом поле, процесс происходит в ускоренном режиме и позволяет приготовить лакомства к столу за 1-2 часа (в зависимости от вида продукции и толщины куска). Установку несложно смастерить дома. Это сэкономит средства и избавит место в квартире от слежавшихся старых вещей.

Преимущества копчения

Блюда аппетитно пахнут, и в коптильне горячего копчения изготовленной своими руками, хозяин может приготовить много вкусностей. При этом он потратит намного меньше денег, ведь такие продукты стоят в магазинах достаточно дорого. Готовить самому намного приятней и интересней.

Если вы не знаете, как сделать коптилку, то наши советы наверняка пригодятся вам.

У этого способа есть свои преимущества, поэтому его до сих пор применяют:

дым уничтожает микробов и гельминтов, живущих в мясе;
в копченостях сохраняются витамины, если их не окуривали при высокой температуре;
продукты хранятся долго, поскольку дым «консервирует» их.

Агрегаты устанавливают на приусадебных участках или на даче. Есть и другие плюсы домашних установок: блюда готовятся быстро (мелкая рыба окуривается за 30 мин., птица и сало — 40 мин.).

Коптилка горячего копчения не займет много места в вашем дворе. Вы сможете нагревать ее разными способами: на открытом огне или углях. Есть как стационарные, так и переносные виды.

Конструкцию можно переносить, ставить в сарай или другое сухое место для хранения. Кроме того, установки делают из недорогих материалов, на их изготовление уходит не много времени.

Это интересно: Детские уличные качели для дачи и особенности их конструкций: разбираемся досконально

Изготовление коптильни из телевизора

Описываемая коптильня будет отличаться от традиционной лишь наличием электрического контура. Электростатическое копчение осуществляется при напряжении до 20 кВ постоянного тока. Если речь идет о промышленном оборудовании, которое обладает высокой мощностью, то оно может быть рассчитано на объем продуктов до 100 кг, в таких агрегатах используются специальные трансформаторы. А вот если вы сами решили изготовить своими руками электростатическую коптильню из развертки телевизора, то достаточно будет обычного трансформатора от бытового прибора. Помимо этого, следует подготовить:

умножитель напряжения;
транзистор;
изоляционные кольца;
резистор;
изолированный сетевой кабель;
металлическую сетку.

Электростатическая коптильня своими руками

Дома из подручных средств можно собрать только электрокоптильню для заготовки продукции холодного копчения. Общая схема приведена на рисунке:

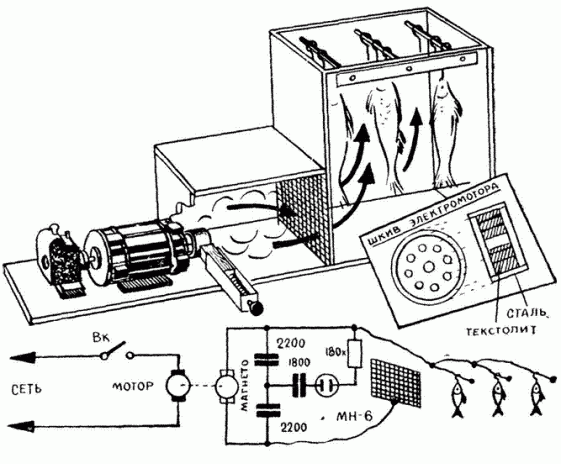

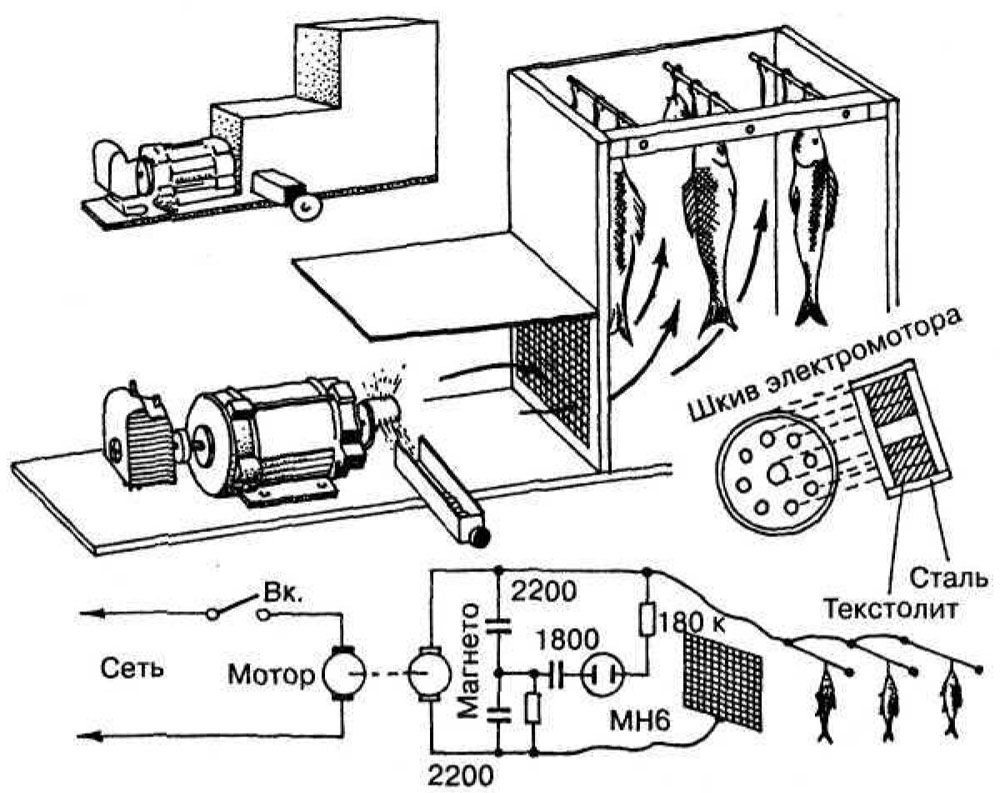

Нарисовали общую схему электростатической коптильни

Для самостоятельной сборки потребуются:

Трансформатор ТДКС;
Резистор до 7 кОм;
Транзистор ТЕ863;
Изоляционный кабель;
Диэлектрические изоляционные кольца;
Сетка из стали, латуни или меди.

Такое приспособление используется для единовременной погрузки продукции весом менее 6 кг. При большем весе скорость процесса копчения значительно уменьшится.

Нарисовали функциональную схему

Электростатическая коптильня из катушки зажигания и автомобильного аккумулятора

Для работы устройства требуется подвод напряжения около 30 кВт. Чтобы подводить его, нужен генератор напряжения постоянного тока, который можно создать из катушки зажигания и аккумулятора. Генератор представляется как несложная схема с источником напряжения и ключом. Импульсы должны подаваться с частотой 1-2 кГц, сетевое напряжение 12 В.

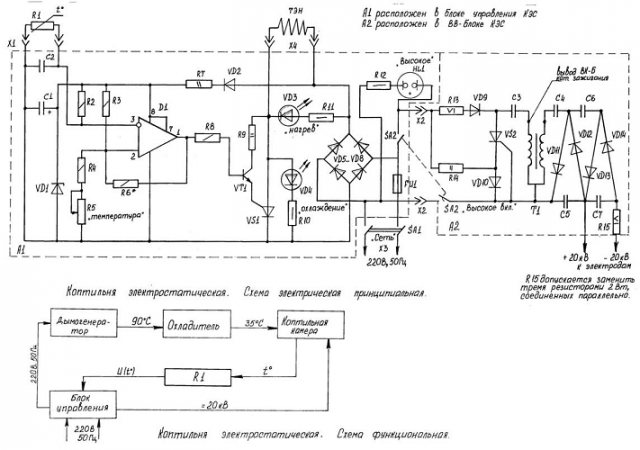

Нарисовали принципиальную схему электростатической коптильни

Из развертки телевизора

Выполнить электрокоптильню можно из запчастей от старого телевизора. Более старые телевизоры содержали в своем составе плату развертки, которая и понадобится для создания. В дополнение изготавливают схему на строчнике, т.к. одна только плата развертки не позволяет управлять мощностью электростатического поля. Мощность блока высокого напряжения влияет на габариты итогового прибора – чем старее телевизор и, соответственно, мощнее плата, тем больше электрическое поле и больший корпус можно подобрать.

Из автомобильных запчастей

Для коптильни из автомобиля можно использовать автомобильную катушку. Ее можно использовать в качестве повышающего трансформатора. Аккумулятор из автомобиля заменит источник питания.

Из микроволновки

Из микроволновой печи могут понадобиться высоковольтные диоды. Для работы потребуются диоды номиналом от 0,3А до 2,5А, который определяется исходя из мощности.

Из холодильника

Нарисовали схему коптильни из холодильника для дачи

Ненужный холодильник послужит прекрасным корпусом для аппарата. Электростатическую коптильню из холодильника можно использовать как дома, так и на даче. Прибор из холодильника получается большим и просторным, туда можно загрузить большее количество продукции. Перед тем, как делать уличный вариант коптильни, нужно определиться с местом, в котором она будет установлена. По возможности конструкцию лучше установить под уклоном, сам холодильник должен находиться выше дымогенератора. Если территория пологая, то внизу генератора дыма нужно выкопать яму или ставить саму основу на подставку.

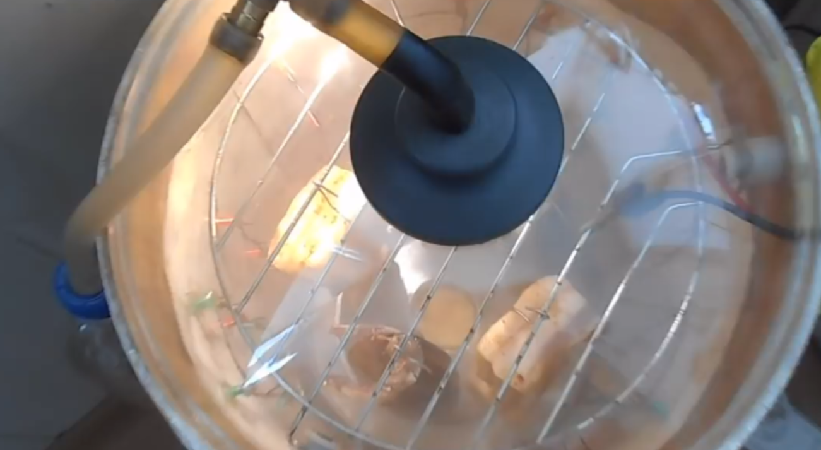

Конструкция из утятницы

Достаточно удобное и компактное устройство получится из двух утятниц. На одной из жаровен снимают ручку с крышки и закрепляют её на дно. Между собой две утятницы скрепляют винтами. Специально для них высверливают отверстия. Так же делают отверстия и для трубы-дымоотвода. Остальные детали — фантазия мастера. Например, сетку для размещения продуктов можно взять от старого холодильника или из детской коляски.

Работа электростатической мини — коптильни

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Принцип высоковольтного копчения

Для образования статического поля в данном ВВ блоке используется ШИМ модуляция катушки зажигания автомобиля с последующим повышением выходного напряжения на умножителе. ШИМ или в английском PWM (Pulse-Width Modulation) широтно-импульсная модуляция — способ используемый для контроля величины напряжения и тока. Принцип действия ШИМ состоит в изменении ширины импульса постоянной амплитуды при постоянной частоте.

Но при ШИМ управлении образованием искры на катушке зажигания (далее катушка), есть один нюанс. Дело в том, что когда ШИМ начинает подавать импульсы на катушку, импульсы вначале очень короткие и энергия вырабатываемая катушкой мала. График ниже.

Постепенно импульсы становятся шире, катушка получает больше тока и напряжения, вследствие чего энергия вырабатываемая катушкой растет и достигает своего пика при модуляции ШИМ 50Х50.

А вот потом, наступает не очень приятное для нас обстоятельство, ширина импульсов становится все больше и наступает спад мощности вырабатываемой катушкой. Поэтому для нормальной работы катушки, нам приемлемо только первая часть работы блока ШИМ (до заполнения 50%). Это отследить просто – положив на стол высоковольтный разрядник (например как у меня), вращая ручку блока ШИМ слева направо смотрим когда искра будет иметь максимальную мощность (длину). Ставим метку на панели напротив риски ручки регулировки и запоминаем показания ампервольтметра. Все, за эти значения не выходим. Время копчения в дальнейшем подбираем по мощности до этих значений. Например у меня максимальная мощность искры при 2 ампера, но для электрокопчения копчения за три часа пока горит картридж с опилками, я ставлю 1 ампер. При такой силе тока копчение в моей небольшой фанерной коптилке получается в самый раз.

Принцип и этапы работы

Принцип работы электростатического копчения заключается в следующих действиях:

Закладка полуфабрикатов в ёмкость на решётку или на крюк;
Получение дыма из дымогенератора с помощью тления щепки или брикетов из опилок;
Процесс копчения. С помощью электричества в приборе создаётся положительный заряд, который направляет дым вверх, сгущая его в плотную массу. Облако проходит через решётку с положительным плюсом и наталкивается на продукты с отрицательным полюсом. В результате столкновения происходит разряд электрического взаимодействия, во время которого ионы пронизывают полуфабрикат и позволяют глубже проникнуть горячему дыму вовнутрь, ускоряя процесс приготовления. Отвод дыма производится через специальную трубу, поэтому в помещении не будет излишнего задымления.
Извлечение продукта и остывание.

Соблюдение правил безопасности при работе с электростатической коптильней – обязательное мероприятие

При укладке обращать внимание на расположение полуфабрикатов. Они не должны соприкасаться с ёмкостью

Когда агрегат работает, запрещается прикасаться к продуктам и агрегату. Извлечь или подбавить рыбу (мясо) можно только после выключения.

Проведение сборки

Перед тем как сделать электростатическую коптильню своими руками, вы должны собрать блок питания на базе транзистора и ограничивающего резистора. Эти два узла подключаются к выходам трансформатора. Высокое напряжение будет снято с выходного каскада

Важно позаботиться о том, чтобы полярность не оказалась перепутана – при монтаже трансформатора вам следует запомнить, куда были подключены отрицательный и положительный выводы

Если ваша коптильня будет рассчитана на приготовление 10 кг рыбы, птицы или мяса, то для неё подойдёт и высоковольтный генератор. Если дополнить им оборудование более внушительного размера, то оно хоть и будет работать, но процесс копчения окажется довольно длительным.

Если вы решили изготовить своими руками электростатическую коптильню холодного копчения, чертежи вам в этом должны помочь. Из них вы сможете узнать, что среди составных частей устройства следующие узлы:

камера для копчения;
блок высокого напряжения;
дымогенератор;
блок управления.

Изготовление коптильни с электростатическим контуром

Многими домашними мастерами изготавливаются электростатические коптильни. Своими руками вы тоже можете выполнить такую установку. Конструкцию можно разделить на 3 части, среди них:

электрическая камера;
дымогенератор;
генератор поля высокого напряжения.

Для того чтобы работы удалось выполнить в короткие сроки, в качестве корпуса можно использовать металлический ящик, обычно его размеры равны 1х0,6х0,5 см. Если нет возможности изготовить корпус самостоятельно, то для этого можно приспособить деревянный/металлический шкаф или холодильник. Работы по изготовлению корпуса займут несколько часов, это верно даже для тех мастеров, которые не обладают высокой квалификацией плотника. Однако корпус в таком устройстве не является одной из важных частей, ведь внутри нет повышенной влажности и высоких температур.

Обязательным условием является то, что электрические узлы должны быть хорошо изолированы, а корпус заземлен. Для того чтобы коптильню было удобно использовать, ее необходимо разделить на 3 отсека. Камера для копчения будет иметь следующие размеры: 45х45х50 см. Расположить ее необходимо в верхней части. Это позволит подвешивать продукты и контролировать процесс их приготовления.

Прежде чем изготовить электростатическую коптильню своими руками, вы должны продумать ее конструктивные особенности. Нижнюю часть следует разделить на 2 отсека, которые будут примерно равны по размеру. В качестве разделения выступит перегородка. В одной части будет находиться дымогенератор, тогда как в другой – электрическое оборудование.

Возможные проблемы копчения и пути их решения

Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Проведение сборки

камера для копчения;
блок высокого напряжения;
дымогенератор;
блок управления.

Возможные проблемы копчения и пути их решения

Возможность возникновения электрического пробоя. Все продукты должны быть развешены на определенном расстоянии друг от друга и от стенок конструкции. Пробой может возникнуть в том случае, если есть некачественная изоляция элементов.
Если коптильня не набирает необходимую температуру или же не вырабатывает дым, то причиной этого может быть неисправность нагревательных деталей. В таком случае стоит их заменить.
Неправильно подобранная щепа

Для того, чтобы копчености получились вкусными, важно правильно выбрать топливо. Нельзя использовать древесину со смолой, ведь с дымом будут выделяться вредные вещества.
Горечь

Горький привкус у копченостей появляется из-за топлива. В случае с холодным типом копчения, может выделяться слишком концентрированный дым или же опилки слишком влажные. В случае с горячим копчением, продукты стоит снимать сразу после того, как опилки полностью перегорят.
Перед приготовлением продукты подсушиваются для устранения лишней влаги. В противном случае может возникнуть пробой электрического поля.
После приготовления копчености некоторое время необходимо проветривать, чтобы устранить резкий запах.
Для установки нельзя использовать синтетику. Из-за высокой температуры она начнет выделять опасные для здоровья вещества.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Изготовление дымогенератора

Выполняя коптильню, вы должны позаботиться о наличии источника дыма, которым может выступить любой дымогенератор, изготовленный своими руками. Самыми распространёнными установками тлеющего типа являются те, что имеют нагревательный элемент или эжектор.

Электрический элемент для описываемой коптильни будет более подходящим, ведь он обладает компактными размерами и позволяет получать столько дыма, сколько нужно для приготовления пищи за короткое время. После того как ток будет отключен, горение прекратится. Процесс копчения в электростатическом поле длится короткое время, поэтому генератор длительного действия почти не нужен.

Требования, преимущества и особенности электростатической коптильни

Работает такой агрегат в конкретных климатических условиях. Требования к микроклимату следующие: влажность воздуха — не более 80%, температура — не выше 20–25 градусов по Цельсию. Эти параметры обеспечат оптимальную работу. Дымоотвод (специальная труба) должен направляться в окно с целью отвода дыма из помещения.

Устройство электростатического копчения несложное, с ним легко разобраться самому. Перед началом работы продукты закрепляются на крючки. Расчёты, какое количество определённого продукта можно заложить за один раз, вы сможете найти в специальной литературе или учитывать требования рецептов. Чтобы получить дым, достаточно использовать одну древесину. Это могут быть обычные опилки или специальные покупные брикеты, которые закладывают в дыморегулятор. Электронагреватель нагреет их до образования дыма. Дым будет подниматься вверх и создавать положительный заряд, который лежит в основе копчения. Благодаря этой особенности, дым будет намного лучше соприкасаться с продуктами, ведь они заряжены противоположными зарядами, а, соответственно, процесс копчения сокращается до одних суток.

Лишний дым попадает в дымоотвод и выводится наружу. Таким образом, мы ещё и избавляемся от эффекта задымления. Работая с электростатической коптильней, постарайтесь не нарушать правил безопасности во избежание проблем и несчастных случаев. Когда аппарат работает, ни в коем случаи нельзя прикасаться к продуктам, находящимся в коптильне. Выключите её и только после этого начинайте проводить любые действия с продуктами. Когда укладываете продукты, следите за тем, чтобы они не соприкасались со стенками коптильни.

Обязательно следить за тем, чтобы влага не попадала на розетку. Стоит отойти на расстояние от работающего прибора и не соприкасаться с ним, когда он включён. Для работы не требуется много энергии.

Вы, конечно, можете купить этот прибор в магазине или на интернет-сайте. Но намного выгодней будет сделать его своими руками.
