1300 градусов

Как выбрать подходящую печь

Производители муфельных печей постоянно совершенствуют свою продукцию, так как высокая конкуренция на рынке стимулирует к постоянному удовлетворению клиентских запросов.

Чтобы не терять своих покупателей и завоевывать новые рынки сбыта необходимо идти в ногу со временем. При этом и ценовая политика должна быть адекватной, иначе уровень продаж будет невысоким не зависимо от качества продукции.

При их изготовлении используются только современные экологически чистые материалы. Печи обладают двухэтапным циклом работы, когда на первом этапе происходит нагрев, а на втором — стабилизация полученной температуры. Блок управления позволяет запоминать выставленные настройки при отключении электроэнергии.

Очень часто пользователи приобретают термопару для муфельной печи. Это устройство служит для измерения точной температуры. В основном оно необходимо, когда сама печь лишена встроенного термометра и не показывает текущее значение температуры.

Для безопасной работы персонала пригодится вытяжной шкаф. Это специальный элемент технической мебели, внутрь которого помещают рабочее устройство. Он необходим, чтобы человек случайно не обжегся об устройство, которое сильно нагревается во время работы.

Внутренняя температура муфельной печи может составлять от 400 до 2500 градусов по Цельсию, так что даже касание внешней поверхности может быть весьма неприятным.

Из остального дополнительного оборудования большим спросом пользуются муфели из разных материалов. Они применяются в зависимости от условий работы с тем или иным материалом.

Что такое муфельная печь

Муфельная печь — нагревательное устройство, предназначенное для нагрева чего-либо до заданной температуры

Муфельная печь — это термический прибор, предназначенный для нагревания материалов до заданной температуры. Состоит из нагревательной камеры и капсулы (муфеля), в которую помещается обрабатываемый предмет.

Сфера применения устройств довольно обширна:

• Лабораторный анализ. Свойства многих минералов проявляются при высокой температуре.
• Кузнечное дело. Разогрев заготовок при сохранении их формы и отсутствии окалины.
• Закаливание металла. При термической обработке меняется кристаллическая структура, повышается прочность и жесткость.
• Плавка. Выделение нужной субстанции из неоднородного сырья. Так получают слитки алюминия, золота и серебра.
• Отжиг. Способствует достижению заданной микроструктуры при создании деталей из нескольких компонентов.
• Обжиг. Придание предметам нужных свойств, таких как твердость, презентабельность, устойчивость к влаге и химическим реагентам.
• Термообработка. Удаление из вещества воды, кислоты, масел и прочих жидкостей с целью полного высушивания.
• Отпуск. Снятие внутренних напряжений после проведения плавления или закалки, достижение пластичности.
• Озоление. Удаление посторонних примесей путем их сжигания. Определение наличия минералов в исследуемом сплаве.

Использование функций устройств позволяет получать красивую керамику, сувениры, уникальные изделия из металла.

Что представляет собой муфельная печь

Муфельные печи — это оборудование для нагрева различных материалов — керамики, золото, серебра, платины, химических веществ. По своей особенности широкого спектра и применяются практически везде.

Электрическая муфельная печь применяется для термической обработки материалов на многих производствах в основном химических лабораториях и научных институтах. Муфель в ней используется в основном керамический.

В технически устаревших печах сфера применения муфельных печей ограничивается температурным максимумом – 1150 градусов. Это объясняется расположением нагревательных элементов за керамическим муфелем, что не позволяет применить данные агрегаты при температуре рабочего пространства свыше 1150 градусов.

Это происходит из-за необходимости увеличения температуры на нагревательных элементах, выше возможного уровня их использования.

Для снижения перехода температур между температурой внутри муфеля и нагревателя, муфель изготавливается из керамики.

Принцип работы отличается еще и большим расходом электроэнергии, поскольку массивный муфель разогревается не быстро. Этим объясняется использование некоторыми производителями муфелей из волокнистых материалов. В такой печи нагревательные элементы находятся внутри.

Принцип работы устройства – устранение прямого излучения нагревателей на материал, поддающийся термообработке.

Однако у волокнистого муфеля есть серьезный недостаток: волокно неустойчиво к газовыделению, что происходит особенно активно при обжиге керамики, обработке металлов. Выделение солей и выгорание масла разрушают волокно.

Муфельная печь с выносным блоком управления нагрева являются новой веткой в развитии электрических печей сопротивления.

Рабочая камера сделана из высокотемпературного и прочного термоизоляционного материала.

Нагреватели расположены в пазах электропечи, что облегчает их замену и препятствует их замыканию при соприкосновении с садкой.

Она может использоваться при стандартной температуре от 50 до 1250 градусов, но может быть изготовлена и до 1600 градусов.

Муфельные печи используются по своему прямому назначению для обжига, закалки металлов и стали при высоких температурах, разнообразных лабораторных исследованиях.

На сегодня существует большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала, а именно:

• получение и создания особенных ювелирных изделий из серебра и золота;
• применяя высокие температуры, для переплавки драгоценных металлов и изделий с наличием повреждений;
• создание более прочной структуры и обжига изделий на основе керамики;
• формирование необходимого изделия и выплавки на основе воска;
• закалка металлических изделий, производство форм для литья металлов.

Виды муфельных печей

Муфельные печи классифицируют по нескольким признакам. По способу нагрева их делят:

электрические;

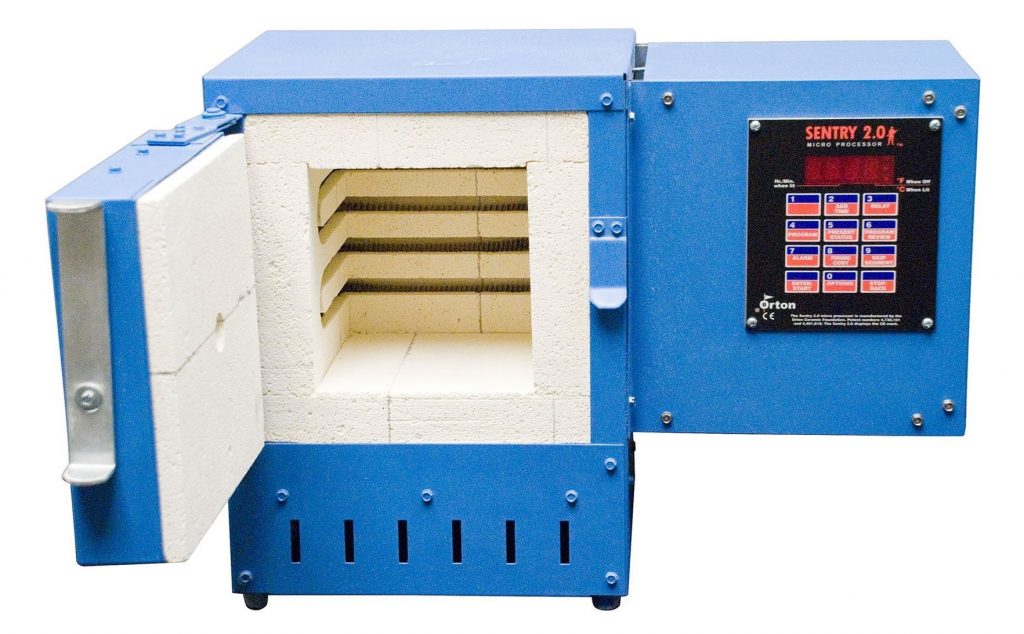

Электрическая муфельная печь

газовые.

Газовая муфельная печь По виду защитной атмосферы:

1. Воздушные (муфель ограничивает смешивание воздуха между рабочим пространством и нагревателями).
2. Вакуумные (внутри муфеля создают разреженное пространство — вакуум).
3. Печи со специальной атмосферой — пространство внутри муфеля заполняют специальным газом (инертным, азотирующим, восстанавливающим и др.).

Рабочая температура внутри печи может варьироваться от +400ºC до 2500ºC. По этому признаку муфельные печи классифицируют на типы:

1. Для умеренного нагрева — до 500ºC.
2. Для средних температур — до 900ºC.
3. Для высоких температур — до 1400ºC.
4. Для сверх высоких температур — до 2000-2500ºC.

Типы печей

Печи для гончарных целей различают, в первую очередь, в зависимости от температуры нагрева:

• мощные – нагрев до 2 тыс. градусов;
• среднемощные – нагрев до 1 400 градусов;
• слабомощные – нагрев в диапазоне 500-900 градусов;
• немощные печи – нагреваются до 500 градусов.

Самым оптимальным вариантом является печь для обжига с возможностью регулировки температуры нагревания оборудования.

Гончарные агрегаты для обжига также различаются в зависимости от используемого топлива, в качестве которого выступают газ или дрова. Также такие печи могут работать на электричестве. В магазинах представлены только электрические и газовые гончарные очаги, дровяные варианты обычно делаются дома своими руками.

Дровяная печь отличается невозможностью добиться высокой температуры обжига глины за счет низкой температуры тепла, выделяемого при сгорании дерева (дров).

Мощность оборудования выбирается в зависимости от необходимого температурного режима и объема гончарного очага. В среднем, мощность учитывается из расчета потребления 100 Вт. на один литр агрегата для печей объемом до 50 литров. Расход мощности для оборудования объемом до 500 литров рассчитывается как 0,5-0,7 кВт. на один литр.

В зависимости от типа конфигурации, существует:

• колпаковая печь;
• трубчатая печь (загрузка вертикальная);
• камерная печь (загрузка горизонтальная).

Каждый гончарный очаг имеет свои преимущества, которыми обуславливается его использование в тех или иных условиях. Например, для серийного обжига глины следует выбирать колпаковые или камерные очаги. Они также являются оптимальным вариантом для работы с крупногабаритными изделиями, благодаря удобству загрузки.

Печь круглой конфигурации (трубчатая) отличается равномерной теплопроводностью, благодаря чему происходит равномерное распределение жара внутри очага.

Для новичков, познающих азы обжига глины, рекомендуется приобретать агрегаты, оснащенные небольшим окошком, которое позволяет эффективно контролировать процесс обжига.

Современная печь для обжига керамики изготавливается из качественных материалов, отвечающих нормам безопасности. Материал отличается низким уровнем теплопроводности и высокой степенью огнеупорности. Кроме того, характерной особенностью таких агрегатов является небольшой вес, который достигается за счет использования качественного материала. Сегодня в магазинах очень сложно встретить оборудование, изготовленное из шамота, так как производство устройств из этого материала уже не практикуется.

Популярные статьи

Делаем кирпичную кладку стен своими руками

Издревле кирпичная кладка считалась самым что ни на есть

Текстильные стропы

Грузоподъемные операции на предприятиях редко обходятся

Цепные стропы

При выполнении операций подъема и перемещения тяжелых

Регулируем прижим пластиковых окон

Зачастую возникают ситуации, при которых необходимо регулировка

Делаем колпаки для столбов забора своими руками

Ваш забор уже почти готов, еще немножко и можно будет торжественно

Алебастр

Алебастр – это строительный гипс, материал, без применения

Виды и выбор фотообоев

Всего несколько десятилетий назад неизменным атрибутом

Укладываем рубемаст

Гидроизоляционный кровельный материал отличается экономичностью,

Материалы и инструменты для сборки конструкции

Прежде чем начать изготовление муфельной печи своими руками, необходимо обзавестись набором инструментов. Для работы пригодится:

• сварка и электроды;
• болгарка;
• кусачки и ножницы;
• респиратор, очки;
• сталь или корпус от духовки;
• уголок металлический;
• оцинкованная сетка с ячейкой 2 х 2 см;
• дверца – готовая, или самодельная;
• кирпич шамотный;
• смесь огнеупорная;
• термостойкий силикон;
• перлит или базальтовая плита (кровельный утеплитель 1 – 2 см толщиной);
• проволока нихромовая 1 мм.

Толщина металла для корпуса должна быть 2 – 2,5 мм, так как конечная конструкция будет очень тяжёлой. По этой же причине, если используется тонкостенная бытовая техника, её нужно укрепить при помощи стального уголка.

Тем, кто собирается заниматься обжигом керамики, не понадобятся температуры выше 800 °С, поэтому они могут сделать муфель из любой фарфоровой или фаянсовой посуды или старого смывного бачка.

Муфели

Применяя как газовый, так и электрический источники тепла, домашняя печь может иметь три вида муфели.

Она то и подразделяется по своим функциональным особенностям и характеристикам материала, а именно:

• керамическая;
• керамическо-волокнистая;
• волокнистая.

Использование варианта керамической муфели дает преимущество для процессов, где необходимо более долгое воздействие тепла и сохранение температурного режима на более продолжительный период времени. Но при этом такого рода решение требует и более длительное нагревание с применением большего количества энергии.

Этот вариант подходит, чтобы можно было сделать требуемые решения для постоянной обработки металла и обработки глины, применив компенсирование температуры, при непрерывном использовании печи.

Система на основе керамическо-волокнистого материала на сегодня считается максимально удобной и применимой для изготовления ювелирных изделий.

При этом ее особенные конструктивные решения позволяют более практично применять электропрогрев, не затрачивая большое количество мощности и подаваемого тепла. При этом система позволяет быстро набирать рабочую температуру, исключив продолжительное влияние.

А вот вариант волокнистой муфельной печи, это мобильность и минимальные размеры. Но у нее есть и весомый недостаток — при использовании такого вида конструкции есть большой риск испарения вредных веществ, и она постоянно требует ремонта, за счет быстрого выхода из строя основных защитных форм.

Особенности конструкции

Муфельная электропечь для обжига керамики состоит из камеры нагрева и теплоизоляционного корпуса, сохраняющего жар и защищающего от него окружающую среду и работников. Внутри печи температура может достигать 1000°С и выше. Самый лучший теплоизоляционный эффект получается с использованием огнеупорного кирпича, который дополнительно утепляют современными материалами. Для достижения и сохранения заданной температуры дверца печи должна герметично закрываться.

В зависимости от конструкционных особенностей существует несколько разновидностей муфельных печей. Но самостоятельно изготовить можно только воздушный агрегат с электрическим нагревом. Такой агрегат допускается сооружать любой формы, горизонтальный или вертикальный из имеющихся материалов.

Дровяная печь для обжига керамики своими руками

Дровяная печь для обжига керамики своими руками – несложная работа. Такие конструкции можно выложить из кирпича или изготовить из старой трубы. Рассмотрим вариант использования стальной 200 литровой бочки. Весь процесс разбит на несколько этапов.

Материалы и инструменты

Предварительно заготавливаем необходимый материал и инструменты:

• шамотный кирпич или другой теплоизоляционный материал для обкладывания внутренней части печи;
• старая 200 л бочка;
• отрезки арматуры для изготовления решетки, на которую укладываем керамику;
• шамотная глина и песок для замешивания раствора;
• строительный уровень;
• мастерок, кирочка и другой инструмент каменщика;
• болгарка с кругами по камню и стали;
• сварочный аппарат и средства защиты;
• огнеупорный старый кирпич для изготовления фундамента.

Только заготовив материал и приготовив весь набор инструмента можно начинать делать печь для обжига глины своими руками из стальной бочки.

Инструкция по изготовлению

Предлагаем посмотреть видео-инструкцию, а ниже пошаговое описание процесса:

До начала работы выбираем место для установки печи и ее эксплуатации:

Лучше работать на улице, поэтому отсыпаем на выбранном участке слой щебня и песка. Выкладываем ровным слоем огнеупорный кирпич

Стараемся положить слой ровно, это важно для нормальной работы оборудования. 1. 1

1

Ставим на болгарку диск по металлу и аккуратно отрезаем донышко бочки. Эта часть будет использоваться нами для изготовления крышки отсека с гончарными изделиями

Отрезая деталь, обязательно надеваем очки и держим болгарку так, чтобы не закусило диск.

2

3

4

Зачищаем заусеницы. Для этого лучше использовать зачистной диск или напильник. Размечаем полость для закладки дров. Ее размеры выбираются произвольно. В нашем случае, размечаем и аккуратно вырезаем полость 300/400 мм. Рез начинаем от кромки бочки.

5

По габаритам нашей заготовки выкладываем ряд кирпичей для подставки.

6

7

Устанавливаем печь на основание и начинаем обкладывать внутреннюю полость кирпичами. Лучше использовать половинки кирпича. Кладем блоки плашмя, все пустоты заполняем раствором из шамотной глины и песка.

8

9

Заканчиваем обкладывать внутреннюю часть в полкирпича на расстоянии 150-200 мм выше края полости для закладки дров. Выше начинаем крепить кирпичи стоя, получается кладка в четверть блока. Теперь используем ровный кирпич, заделываем все пустоты. Малейшая свободная полость приводит к потере тепла. Уложив 1 слой, отмеряем арматуру, отрезаем и укладываем ее на полочку из кирпича нижней части. Расстояние между прутками 40-50 мм.

10

11

На решетку укладываем лист ЦСП или другого прочного огнестойкого материала (чтобы потом туда можно было ставить рабочий материал). Кладем кирпич до верха бочки. Если остается небольшое расстояние до верха, заполняем его раствором глины и песка.

12

13

14

Закрываем печь очищенной от заусениц деталью от донышка. Для предотвращения потерь тепла, в процессе эксплуатации ее можно будет обмазывать глиной.

15

В верхней части печи ввариваем отрезок стальной трубы для соединения с дымоходом. Для него можно использовать сэндвич – трубы или простые стальные.

21

Простая печь для обжига керамики своими руками готова.

22

Дальнейшие действия

Теперь печку обязательно нужно высушить. Закладываем в топку небольшое количество дров, запаливаем и даем им прогореть.

Не стоит пугаться дымовой завесе от каменки – это выгорает остаток масла, краски и грязи со стенок бочки и кирпичей.  После остывания поверхностей печи повторяем операцию еще несколько раз. Только после просушивания можно приступать к выполнению основной работы.

Можно сделать капитальную конструкцию из кирпича, но эта работа потребует много времени и сил для замешивания раствора и кладки блоков.

Правила эксплуатации

Электропечь разрешается включать исключительно в усиленную розетку. Можно также пустить прямо от щитка провод большого сечения. Кроме того, нелишней будет установка автоматического выключателя.

Поскольку эта модель устройства имеет в наличии оголенные провода, с ней необходимо быть предельно осторожным. Нельзя касаться спиралей работающей печи. Чтобы избежать возникновения несчастных случаев, рекомендуется поставить на дверцу концевой выключатель, который отключит агрегат при открытии створки. Если вы не очень сильны в электрических работах, обратитесь за помощью к специалисту, который поможет сделать устройство максимально безопасным, в том числе заземлить его.

Калькуляторы расчета нагревателя муфельной печи

Если домашнему мастеру по характеру выполняемых им работ необходима муфельная печь, то он, конечно, может приобрести готовый прибор в магазине или по объявлениям. Однако, стоит подобное оборудование заводского производства – весьма недешево. Поэтому многие умельцы берутся за изготовление таких печей самостоятельно.

Калькуляторы расчета нагревателя муфельной печи

Основной «рабочий узел» электрической муфельной печи – нагреватель, который в условиях кустарного производства обычно исполняют в виде спирали из специальной проволоки с высокими показателями сопротивления и термической отдачи. Характеристики его должны строго соответствовать мощности создаваемого оборудования, предполагаемым температурным режимам работы, а также отвечать еще некоторым требованиям. Если планируется самостоятельное изготовление прибора, то советуем применить предлагаемые ниже алгоритм и удобные калькуляторы расчета нагревателя муфельной печи.

Расчет требует определенных пояснений, которые постараемся изложить максимально доходчиво.

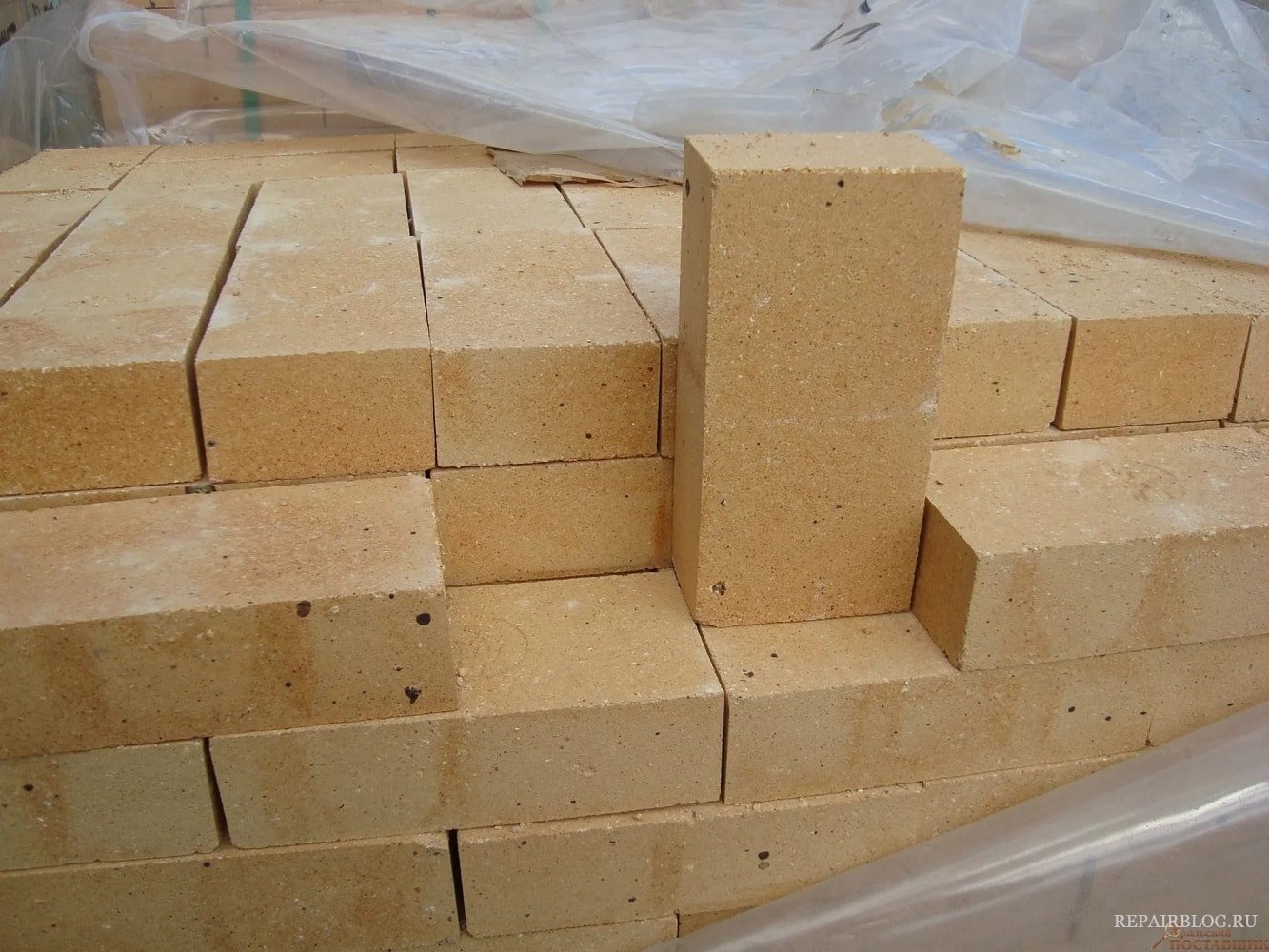

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

• Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
• Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

1. Установить огнеупорную конструкцию на ровную площадку.
2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

• Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.
• На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.
• В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

• Обжиг керамики
• Закалка металлических изделий
• Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём. Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

• натуральный фарфор — 1400 0 С
• столовый — 1350 0 С
• сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

• медь — 1080 0
• бронза (в зависимости от марки) — от 930 0 до 1140 0
• латунь в пределах от 880 до 950 градусов

Шамотный огнеупорный кирпич для кладки печи:

Как уже было замечено, в создании печи применяется шамотный кирпич. Его нужно семь штук. Их следует состыковать. Рекомендуется укладывать изделия в форме трубы. Она затем станет функциональной камерой печи и будет выступать.

Шамотный огнеупорный кирпич

Укладка кирпичей в камере проходит на состав, включающий в себя глину. Заранее все используемые кирпичи укладываете в ряд. На каждом делайте отметку для резки. Наличие отметок позволит затем (после самой резки) устроить из них трубу. Резка проводится болгаркой. Также, для удобства кладки, кирпичи можно пронумеровать. На их внутренней основе устройте канавки, в которые затем просунете проволоку. Но заранее из проволоки создайте спираль. Её параметр — 6 мм. Для соблюдения данного показателя проволоку намотайте на специальный электрод или карандаш. Сформированную спираль прикладывайте к кирпичу и рассчитывайте разметки для будущих канавок. Канавки вырезаются тем же инструментом.

Монтаж проволоки должен получиться строго по спирали. Спиральная форма должна быть по всей длине, от днища до верха. Исключены всякие контакты витков. Иначе случится замыкание.

Если вы сооружаете печь и задействуйте кирпич, то готовьте состав, необходимый для его кладки, с включением глины высочайшего качества. Обязательное требование к ней – однородность. Её лучше покупать в надёжных магазинах.

При строительстве печи по обозначенной технологии выводите проволоку для подключения к автомату. Поэтому между стыкующимися кирпичами устройте специальный канал. Для него нужны заранее подготовленные отрезанные элементы плитки.

Как бы вы не сооружали печь, по методике с кирпичами или стального корпуса, все применяемые материалы должны обладать высочайшим качеством. Ведь печь ожидают серьёзные термические испытания.

Классификация муфельных печей

По типу нагревательных элементов муфельные печи подразделяют на:

• электрические;
• газовые.

По предназначению они делятся на:

1. для плавки металла;
2. для обжига керамики;
3. для плавки стекла;
4. для закалки металла;

Бывают также промышленные и самодельные муфельные печи.

Промышленная муфельная печь с автоматикой

Но печи, работающие на газу сделать в домашних условиях невозможно, хотя газ и дешевле электричества, так как подобные эксперименты запрещены законодательством. Электрическое управление печью обеспечивает удобство регулирования температурного режима.

По конструктивному типу муфельные печи делят на:

• горизонтальные (наиболее простые);
• вертикальные или горшкового типа;
• колпаковые;
• трубчатые.

Нагрев может производиться в воздушной среде, в вакууме или в газовой среде. В домашних условиях есть возможность только для конструирования печи с термической обработкой изделий в воздушной среде.

При самостоятельном выполнении муфельной печи ей можно придать желаемую форму и объем, оформить ее в подходящем для интерьера стиле.

Основные части конструкции

1. Внешняя часть печи, оболочка (корпус).В качестве корпуса для будущей муфельной печи удобно использовать вышедшую из употребления газовую плиту, точнее духовку от нее или электрическую печку. Для их использования демонтируют все пластиковые детали. В случае, когда нет возможности использовать такие варианты корпуса, его сваривают из листового металла (толщина не менее двух миллиметров).

2. Теплоизоляционный слой. Эта часть конструкции крайне важна. От ее качества зависит КПД печи и теплопотери, которые она понесет. Внутренний слой термоизоляции – это огнеупорный (шамотный) кирпич, способный выдержать температуру до одной тысячи градусов.

3. Внешний слой, сокращающий потери тепла в окружающее пространство, прокладывают из перлита или базальтовой ваты. Асбест использовать небезопасно, при его нагревании происходит выделение в атмосферу канцерогенных веществ.

4. Элементы, непосредственно нагревающие рабочее пространство. Нагревательными элементами внутри муфельной печи служат спирали, скрученные из нихромовой или фехралевой проволоки. Толщина 1 мм. Нихромовая (никель-хромовая) проволока очень пластична и устойчива к коррозии.

5. Фехралевая (алюминий, хром, железо) проволока несколько дешевле из-за отсутствия в составе алюминия и также обладает необходимыми свойствами для ее применения в муфельной печи.

Список материалов и инструментов  для сборки конструкции

1. болгарка (машинка для шлифовки и резки материалов) с отрезными кругами для металла;
2. сварочный аппарат;
3. листовая сталь толщиной >2мм;
4. металлические уголки;
5. шамотный огнестойкий кирпич;
6. огнеупорная смесь;
7. силикон термостойкий;
8. базальтовый термоизолятор (вата, плотностью 200 кг/м3) или перлит;
9. защитные очки и респиратор;
10. нихромовая (фехралевая) проволока сечением 1 мм;
11. кусачки или ножницы по металлу.
