Печь для обжига кирпича своими руками

Обжиг глины в домашних условиях

Если вы хотите подарить вашему рукодельному изделию длительную жизнь, то обжиг просто необходим

Чтобы в ходе этого процесса изделие не потеряло форму и не треснуло, очень важно соблюсти технологию обжига глины согласно ее нормативам. Благодаря воздействию на глину высокой температурой, изделие обретает прочность, оно «каменеет»

А если после всех требуемых манипуляций произвести покрытие глазурью, то и вовсе ваш предмет творчества можно использовать и в обиходе.

Сейчас очень популярна практика обжига глины в домашних условиях. Здесь нет ничего сложного, кроме того, что следует придерживаться техники безопасности и иметь необходимое место, достаточной мощности для обжига.

Печи для обжига

Основным оборудованием, определяющим пропускную способность предприятия, являются печные агрегаты. Их стоимость в стоимости всего оборудования составляет 20- 32 %.

Печи, используемые для обжига фарфоровых и фаянсовых изделий, подразделяют по принципу работы (эксплуатационному режиму), способу теплообмена, способу отопления, конструктивным особенностям.

По эксплуатационному режиму различают печи периодического и непрерывного действия.

По способу нагрева различают печи с непосредственным нагревом изделий печными газами, муфельные (изделия отделяются от печных газов стенкой муфеля) и с электрообогревом.

По конструкции печи подразделяются на три группы: туннельные (непрерывного действия) — с каналом, по которому изделия перемещаются на вагонетках; конвейерные (непрерывного действия) — с одним или несколькими каналами малого сечения, по которым изделия перемещаются ленточными, роликовыми, шагающими или полочными конвейерами; горны (периодического действия) — с круглыми или прямоугольными камерами.

Рассмотрим особенности работы некоторых типов печей.

Печи периодического действия (горны) работают по замкнутому, многократно повторяющемуся циклу: загрузка — обжиг — выгрузка. Конструктивно они подразделяются на одно- и двухкамерные, обычно круглой формы, и печи с выкатным подом (используются для обжига крупногабаритных изделий, небольших партий изделий, опытных образцов). По направлению движения топочных газов различают горны с восходящим (прямым) и нисходящим (обратным) пламенем. На ряде заводов еще используют двухэтажные круглые горны с обратным направлением движения топочных газов. Печи периодического действия имеют существенные недостатки — малую производительность, тяжелые условия труда по загрузке и выгрузке изделий, трудности по механизации и автоматизации этих работ. Преимущество горнов — возможность работы каждого цикла по индивидуальному режиму (температурному, аэродинамическому и газовому).

В настоящее время печи периодического действия повсеместно заменяют на печи непрерывного действия — туннельные и конвейерные.

Туннельные печи с непосредственным нагревом изделий широко используются, когда воздействие печных газов на изделия не может снизить их качество. В зависимости от объема производства и размеров обжигаемых изделий длина печей колеблется от 2-3 м (лабораторный тип) до 105 м, ширина канала 0,2-1,85 м, высота — 1-2 м.

Муфельные туннельные печи применяются для закрепления керамических красок при надглазурном декорировании изделий. В этих печах изделия отделены от действия печных газов перегородкой из огнеупорного материала и нагреваются в основном за счет излучения тепла от перегородок. В туннельных печах непосредственного нагрева этот эффект получают обжигом изделий в капселях, которые защищают изделия от воздействия газовой среды обжига.

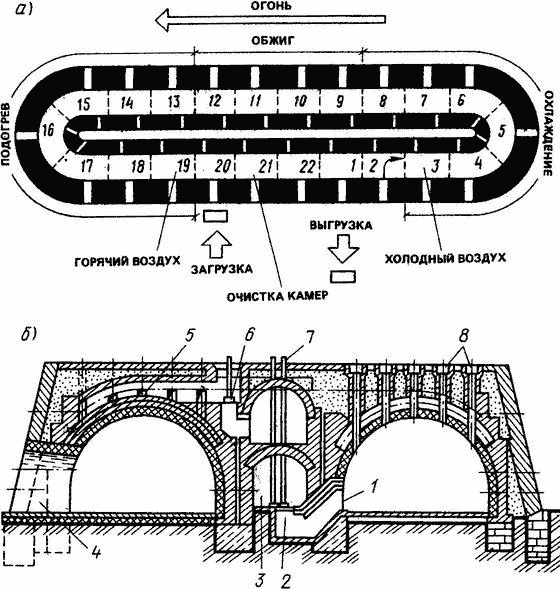

Рис. 56. Туннельная печь: а — схема, б — разрез; 1 — горелки, 2 — вагонетка

Туннельные печи с электронагревом используются в тех же условиях, что и муфельные печи, но возможность их применения ограничивается высокой стоимостью электроэнергии по сравнению со стоимостью газообразного и жидкого топлива.

Туннельные печи (рис. 56) работают по непрерывному циклу. В них все стадии обжига (загрузка — обжиг — выгрузка) осуществляются одновременно и непрерывно. Основными конструктивными элементами этих печей являются печной канал, ограждения (стены, своды), топки, металлический каркас, механизм для перемещения в печном канале вагонеток с загруженными на них изделиями. В конструкцию канала печи входят двери с его торцов, лабиринтовые стыки стен и вагонеток, песочный затвор, пескоуловители, смотровые и аварийные окна, топки, камеры со шлюзовыми затворами, смотровые подвагонеточные подвалы (подподовый канал) и др.

Разновидности подовых печей

Кухонная печь для приготовления пищи По назначению печи с подовым нагревом можно разделить на кухонные и отопительные. По топливу – газовые, электрические, дровяные. По материалу выделяют кирпичные и металлические приборы.

Кухонные

Печи для кухни применяются для приготовления пищи – выпекания хлеба или создания кондитерских изделий. Отличается миниатюрностью и простотой. Может устанавливаться в частном доме. Ресторанные модели имеют большие размеры и различные дополнительные функции.

Отопительные

Используются для обогрева помещения. В них нет отдельных зон для кухонных противней и мебели. Отличаются высоким уровнем безопасности, экологичности. В Европе именно подовые печи разрешены для установки внутри жилых помещений.

Газовые

Газовые и электрические подовые печи внешне ничем не отличаются В корпусе располагается горелка и кольцеобразные трубы. Их число может достигать 19 штук. В кухонных моделях есть 2-5 ярусов для установки противней, на каждом этаже температура регулируется. Работать с таким изделием можно круглосуточно.

Электрические

Внешне практически не отличаются от моделей, работающих от газа. Все различия находятся внутри. Вместо газовой горелки в электрическом устройстве находится ТЭН. В кухонных приборах также может быть 2-5 независимых камеры с регулируемой температурой.

Дровяные

Классические дровяные печи используются в течение многих десятилетий. Они добавляют уюта в дом, в процессе горения раздается приятный аромат древесины. Дерево является одним из самых доступных видов топлива, поэтому такие устройства часто ставятся в загородных домах. К недостаткам можно отнести сложность обращения. Необходимо самостоятельно подкладывать дрова и следить за их прогоранием. Состояние топлива также должно отслеживаться. Дерево не должно быть влажным

Уделяется большое внимание и выбору породы

Металлические

Изделия из металла изготавливают из чугуна или стального сплава. К положительным качествам можно отнести простоту монтажа и обслуживания. В процессе эксплуатации корпус сильно накаляется, поэтому прикасаться к нему нельзя. Срок службы составляет около 50 лет. Такие модели плохо переносят перепады температур, из-за чего могут появиться трещины.

Кирпичные

Приборы из кирпича отличаются хорошим накапливанием тепла и длительностью его отдачи. Внешне выглядят стильно и дополняют интерьер. Срок эксплуатации достигает 100 лет. Недостатки – высокая стоимость, сложность самостоятельной установки. Подовая кирпичная печь должна ставиться профессионалом.

Кирпичная для хлеба

Дровяная уличная

Металлическая

Как происходит обжиг керамического кирпича

Кирпич-сырец содержит в себе от 8% до 12% влажности, поступает в печь для обжига, где первоначально досушивается. Затем температура увеличивается до уровня 500-800°С, при котором происходит дегидратация минералов из глины. Из-за этого происходит усадка изделия. При температуре свыше 200°С наблюдается выделение летучих органических примесей и добавок.

На данном этапе температура обжига кирпича растет со скоростью 300-350°С/ч. Значение температуры поддерживается постоянным до тех пор, пока не выгорел углерод. И только после этого, температуру поднимают до 800°С. Воздействие таких температур приводит к тому, что продукт изменяет свою структуру. Некоторое время выдерживают предельную температуру для равномерного прогревания кирпича. Затем температура начинает постепенно снижаться.

Время обжига кирпича может достигать от 6ч до 48ч. Пока происходит данный процесс, кирпич неоднократно структурно изменяется. В случае соблюдения технологии производства, на выходе получается продукт с высокими прочностными и водостойкими качествами. Для него характерны звуко- и теплоизоляционные свойства, а также устойчивость к различным температурным режимам.

На что обращать внимание при выборе печи?

Муфельные агрегаты больше подойдут для керамистов-любителей. Для профи, занятых более-менее масштабной деятельностью, оптимальный вариант – камерное оборудование. Выбирая аппарат, нужно опираться:

• на объём суточного обжига;
• габариты изделий;
• требования к электропроводке (некоторые агрегаты рассчитаны на три фазы).

Важен и формат загрузки керамики. Отталкиваться нужно от собственных предпочтений и финансовых возможностей. Вертикальнозагрузочное оборудование оценят специалисты с ограниченным бюджетом. При этом результат в «дешёвом» случае не хуже, чем в ином. Степень комфорта обзора изделий – сверху – зависит от индивидуальных особенностей.

Рисунок 7. Дровяное оборудование с вертикальной загрузкой

При горизонтальной загрузке не так просто оценивать дистанцию между изделиями, но зато имеет место отличный обзор ярусов. Чтобы получить возможность 360-градусного обзора обрабатываемой керамики, следует приобретать печи колпакового типа. Оно же и наиболее дорогое.

Стоимость бюджетных, «домашних», моделей стартует с 30 000 р. Нижняя ценовая планка профессиональных вариантов – около 100 000 р. Цена мощных, производительных печей доходит до полумиллиона рублей.

Рисунок 8. Печная камера с раскалённой керамикой

Описание высокотемпературных печей для обжига керамики

Муфельные печи для обжига керамических изделий работают на газе и электричестве. Индукционные печи для этой цели не используют.

Электрические устройства

Электрические печи работают от сети 220 и 380 вольт. Агрегат состоит из следующих элементов:

• из муфеля (толстостенной камеры из огнеупорного материала);
• из термостойкой облицовки муфеля;
• из металлического корпуса;
• из металлической дверцы с термостойкой изоляцией;
• из нагревательных элементов;
• из приборов контроля температуры.

Корпус заводской муфельной печи изготавливают из стали. Мастера-любители нередко используют металлические кожухи электроприборов.

Муфель выкладывают из огнеупорного (шамотного) кирпича. В качестве связующего раствора берут готовую шамотно-песчаную смесь, мертель.

Теплоизолятор (базальтовую минеральную вату, распушенный асбест) набивают между корпусом и муфелем. Хорошими теплоизоляторами являются перлит и вспученный вермикулит.

Нагревательные элементы в этом варианте — спирали из нихрома или фехрали, инфракрасные нагреватели. Важными приборами для установки нужной температуры являются терморегулятор и реле.

Дверца муфельной печи прочно прижимается к корпусу с помощью замка. На ее внутренней стороне крепится слой минеральной ваты и пластина из шамотного кирпича.

Газовые печи

В газовых муфельных печах камера нагревается газом из бытового газового баллона. В качестве нагревателя используется газовая горелка от бытовой плиты или духовки.

Корпус газового муфельного прибора делают металлическим. Он может иметь квадратное или круглое сечение. В качестве корпуса любители используют стальные баки, сварные ящики из листовой стали.

Термостойкая облицовка делается из рулонной базальтовой ваты, вермикулита, асбестового волокна, перлита. Облицовка крепится на керамические крепежные детали, нихромовую проволоку.

Термостойкую облицовку обкладывают огнеупорным шамотным кирпичом. Кладка делается на шамотный раствор или мертель.

Газовая горелка крепится на дне корпуса или сбоку камеры. Она не дает равномерного нагрева, поэтому обжиг ведется в другом муфеле, который вставляется сверху внутрь камеры. В него кладут обжигаемые изделия.

Крышку армируют толстым слоем рыхлого теплоизолятора и шамота. Печные газы выходят наружу через специальные щели или зазоры между крышкой и корпусом.

Виды печей

Различаются по видам источников тепловой энергии:

• Самый древний — дровяная печь. Мастера хранили секреты обжига и передавали их только своим ученикам. Сегодня обжиг дровами — большая редкость. На смену пришли технологичные виды.
• Самый популярный — природный газ. С принудительным наддувом воздуха изделия легко нагреть до температуры выше 1500 °C. Газовое оборудование несложно изготовить своими руками, а газ можно приобрести в сжиженном виде в баллонах.
• Самый высокотехнологичный — электричество. Внутри печи равномерно проложены электрические спирали, быстро и точно нагревающие камеру с изделиями. Такое оборудование сложнее изготовить, высокое напряжение требует соблюдения техники безопасности и правил электромонтажа.

Фото 1. Электрическая небольшая печь для обжига керамики с равномерно выложенными спиралями внутри.

Дровяные: устройство и принцип работы

Для начинающего гончара — отличный вариант. Не требует больших материальных затрат на изготовление, а сухие дрова доступны повсюду. Дровяные печи бывают нескольких видов:

Земляные

Потомок древней технологии обжига в пламени костра. Над узкой ямой — топливником надстраивается из глины перекрыша, на которую укладываются изделия. Вокруг изделий возводится свод из кирпичей или полосок глины, вверху оставляется дымовое отверстие. Работает конструкция так: в топливнике сжигается древесный уголь, который даёт высокую температуру и не дымит.

Горячие газы без языков пламени проходят через камеру с изделиями, нагревая их, и выходят через отверстие вверху. Температура регулируется количеством угля и «задвижкой» на дымоходе. После остывания свод печки разбирают и достают готовые изделия.

Такая печка подойдёт для одноразовых работ, так как каждый раз приходится выкладывать её заново. Но, несмотря на трудоёмкость, вариант самый дешёвый — стоимость комплектующих равна нулю.

Кирпичные

Собираются из обожжённых глиняных кирпичей и огнеупорных шамотных. По принципу действия похожи на земляные. Состоят из топки с колосниковой решёткой, камеры для изделий и дымохода.

Фото 2. Печь для обжига керамики из огнеупорного кирпича с дымоходом и топкой на улице, рядом с домом.

Отличие в том, что конструкция получается многоразовой и более эффективной. Изделия в камеру закладываются через разборную стенку или дверцу, печку можно топить дровами — пламя не достаёт до изделий.

Справка! Важно использовать сухие дрова, иначе изделия наберут влаги и покроются трещинами. Кирпич обладает высокой теплопроводностью, печь остывает, поэтому эта конструкция отличается прожорливостью

Металлические с футеровкой

Благодаря использованию базальтовых и каолиновых утеплителей дровяная печь становится более жароустойчивой и эффективной. Состоит такая печь из топливника, на который установлена металлическая ёмкость.

Фото 3. Печь для обжига керамики с ненагреваемым металлическим корпусом и футеровкой обладает жароустойчивыми свойствами.

Стены и крышка утеплены негорючим материалом, металлический каркас порой даже не нагревается. Жар от сжигания дров в топке поднимается вверх, нагревая изделия, а остывшие струйки воздуха опускаются и через подвёртку устремляются в дымоход. Эти печи значительно экономнее кирпичных, просты в изготовлении.

Минус — необходимость использования дорогостоящих утеплителей, плюс — долговечность и мобильность конструкции.

Газовая

Имеет ряд преимуществ:

• Газ сгорает полностью, не содержит влаги.
• Газовые горелки развивают высокую температуру.
• Легко осуществляется регулирование температуры.

Газовый горн для обжига керамики делается с помощью разных технологий:

Муфельная. Муфель — отдельная герметичная камера, в которой нагревается керамика и позволяет получить фаянс и фарфор, так как заготовки не соприкасаются с горячими газами — продуктами горения.

Муфель помещается в камеру сгорания и языки пламени располагаются равномерно по всей площади.

Камерная. Отлично подходит для обжига обычной керамики. Изделия загружаются в утеплённую камеру, через которую проходят горячие газы. Горелка устанавливается ниже и отделена перегородкой. Распределение температуры происходит равномерно, охладившись газы выходят в специальное отверстие внизу камеры.

Как рассчитать расход природного и сжиженного газа

Основной показатель, от которого зависит расчет – площадь помещения и потребляемая мощность оборудования

Также во внимание принимаются уличные температурные показатели, снятые в самое холодное время

Расчет количества природного газа производится по формуле: L = Q / (qН х 0.92), где:

• L – рассчитываемый объем топлива (1 куб.м в час);
• Q – мощность отопления, кВт;
• qН – предельная мощность сгорания топлива, для природного газа 10.175 кВт/м3;
• 0.92 – КПД газового котла/печи.

В среднем, для отопления помещения площадью 100 кв.м. расчет будет выглядеть следующим образом: 5 / (10.175 х 0.92) = 0.53 м3 / ч, что соответствует расходу природного газа за единицу времени (час).

Баллонный (сжиженный) газ более дорогой и рассчитывать его расход придется не по литрам, как природный, а по килограммам. Теплота сгорания газа остается прежней — 10.175 кВт/м3=12.8 кВт/кг, мощность отопления – 5. Получаем: 5 / (12.8 х 0.92) = 0.42 кг/ч, что соответствует 0.78 л в час. Учитывая то, 1 литр баллонного газа весит 540 мг. Исходя из приблизительного количества дней и часов эксплуатации бани, можно рассчитать необходимый объем.

Для того чтобы сделать печь для бани на газу своими руками, следует определиться с тремя основными параметрами:

• Материал;
• Какой будет газовая горелка;
• Размещение емкости – встроенный или выносной бак.

Теперь о каждом из них подробнее.

Строительные материалы

Основными материалами для постройки кирпичной печи на дровах являются кирпич, глина, известь и проволока. При покупке кирпичей следует учитывать особенности их формы и степень обжига. Для возведения кирпичной печи больше всего подойдёт шамотная огнеупорная или красная глубоководная глина, но можно взять и обыкновенную.

В специализированном магазине нужно приобрести комплектующие для печи. Туда входят поддувальная и топочная дверцы, дверцы для прочистного канала, печная заслонка, колосниковая решётка, варочная панель с конфорками, духовой шкаф, стальные полосы.

Этот набор стройматериалов сохраняется вне зависимости от выбранной конструкции. Разные модели печей ничем не отличаются друг от друга в функциональном плане. От размеров печи, её протяжённости и габаритов, зависит только площадь, которую она будет отапливать.

Металлическая газовая банная печь своими руками

Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью.

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

Как правильно лепить

Глина хоть и пластичный материал, но более прочный, чем пластилин. Поэтому существует несколько важных рекомендаций по обращению с ней во время лепки:

• Глина должна быть всегда влажной, не давайте ей высыхать.
• При появлении трещин сразу сглаживайте их водой или водно-глиняной массой.
• Работа по лепке начинается с крупных предметов, плавно переходя к более мелким.
• Вкатывать в глину посторонних изделий не стоит, лучше сделать для этого отдельные углубления в изделии.

Когда все сделано, нужно оставить вашу фигурку на пару дней высохнуть. Хотя глина для лепки без обжига прекрасно выглядит, можно дополнительно ее запечь в духовке или микроволновой печи, но это по вашему желанию. Клей ПВА на завершающем этапе может послужить глазурью для изделия.

Строим печь для обжига керамики своими руками

Вид печи выбирается исходя из количества изделий, который предстоит обжечь. Если объем небольшой, делаем печь в 250–300 литров. Для более масштабной работы потребуется большая печь-горн, размером с небольшую комнату.

Инструменты

Чтобы построить небольшую печь для обжига, потребуются следующие инструменты:

• Слесарный инструмент — для работы с металлом. Сварочный аппарат, набор гаечных ключей, напильники, углошлифовальная машинка (УШМ), дрель, молотки.
• Для работы с шамотными кирпичами и керамикой — молоток каменщика, кельма, алмазный диск для УШМ.
• Средства индивидуальной защиты. Респиратор, очки, перчатки и хлопчатобумажная плотная одежда — обязательный набор при работе с УШМ и минеральными ватами.

Порядок работ

Печь состоит из корпуса, горелки, перекрыши, утеплённой камеры, крышки.

Корпус. Выбираем прямоугольный металлический ящик, если в роли футеровки выступают шамотные кирпичи или металлическую бочку, если утепляем минеральной огнеупорной ватой.

В цилиндрической конструкции распределение тепла происходит равномернее. К корпусу привариваем ножки.

• Укладываем на дно каркаса футеровку, ставим четыре керамических изолятора от линий электропередач или шамотные кирпичи на ребро — они послужат столбиками для перекрыши.
• Футеруем стенки и крышу. Шамотный кирпич лучше уложить на мертельную глину. Используем каолиновую или базальтовую вату высокой плотности. Из листа ваты скручиваем цилиндр в несколько слоёв, чтобы избежать швов — мостиков теплопотери. Крепить к стенкам асбестовым шнуром и керамическими пуговицами. Края верха утеплителя заворачиваются наружу, это уплотнит и теплоизолирует стыки крышки и корпуса.
• На столбики укладываем перекрышу.

Важно! Перекрыша подгоняется к стенкам неплотно — через щели должен проникать горячий воздух. Пламя не соприкасается с обжигаемыми изделиями

При большом весе изделий применяем для перекрыши сухую кладку из шамотных кирпичей, при небольшом — керамогранитную плитку соответствующих размеров.

Печь готова. Проводят пробный запуск. Если использовалась кладка шамотными кирпичами, то сначала печь просушивается в щадящем режиме.

Особенности самодельных газовых печей

Газовая печь отличается от печи на дровах тем, что в ней для растопки используется газ. Поэтому в таком устройстве вместо окошка для закладки дров вмонтирована полость для горелки. Однако своими руками можно сделать также газодровяную печь.

Металлическую банную печь нередко обкладывают кирпичом. Футеровка производится с целью повышения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее

Большинство газовых печей имеют следующую конструкцию. В корпус устройства монтируется наддувная или атмосферная газовая горелка. Подача топлива осуществляется через герметично присоединенный газовый шланг или трубу.

В верхней части самодельной газовой печки находится закрытая каменка или открытый поддон с камнями, которые нагреваются горелкой, а также приспособление, отводящее продукты горения.

К преимуществам самодельных газовых печей для бани относят:

• компактность размеров, ведь газовые печки не имеют топки и зольника;
• быстрый нагрев до необходимых температур;
• экономичное потребление ресурса;
• отсутствует необходимость постоянного ухода за устройством;
• при установке бака с водой можно также и нагревать воду.

К недостаткам стоит отнести необходимость наличия источника газа. Например, если баня находится за городом в не газифицированном районе, некоторым владельцам придется покупать газовые баллоны или устанавливать мини-газгольдер. Однако и в этом есть плюс — нет нужды получать разрешения.

Стоит помнить, сто при работе с газом всегда нужно соблюдать технику безопасности.

При выборе газовой горелки для банной печки стоит учитывать, что КПД атмосферных горелок не превышает 90%, а КПД наддувных более 95%. Однако первый вариант выигрывает в плане независимости от электричества

При установке печи открытого типа горения необходимо спроектировать и установить вентиляционную систему и дымоход. Также при сжигании кислорода воздух становится более сухим, поэтому нужно позаботиться об увлажнении воздуха.

Обжиг

Печь начинают топить соломой, хворостом и затем дровами.

Первая стадия — сушка. Это самая ответственная стадия.

Топить следует неинтенсивно, используя низкокалорийное топливо (отходы древесины), до тех пор, пока кирпич не избавится от внутренней влаги. Наличие влаги в кирпиче определяется наличием конденсата в верхних рядах.

Просушку можно считать законченной, если опущенный на пару минут в печь железный штырь не будет запотевать. При определенном опыте, наличие влаги можно определить рукой, поместив ладонь над выходящими газами.

Процесс сушки обычно занимает до 12 часов.

После того как будет установлено, что остаточная влага удалена, огонь постепенно усиливают, доведя кирпич до темно-красного цвета (наблюдая по своду). Подогрев длится до 9 часов, затем переходят на большой огонь до выхода огня наружу.

Увеличение тепла производится только увеличением подачи топлива. Если по какой-либо причине пламя начинает выбиваться из какого-либо места, это место сразу засыпают землей.

Когда в верхней части печи появится огонь (900-950°C) — верхние ряды светло-красного цвета, а нижние — желтого, печь «ставят на остывание». Для этого топочное отверстие закладывают кирпичом и обмазывают глиной, а на верх печи насыпают сухую землю, кирпичную пыль или сухой песок слоем 10-15 см.

Температурный режим обжига характеризуется четырьмя этапами:

• Сушка: температура 20-90°С, время 10-13 часов.
• Подогрев: температура 90-600°С; время 8-10 часов.
• Обжиг: температура 600-1000°С; время 10-12 часов.
• Остывание: температура 1000-50°С; время 7-10 часов.

Контроль температуры обжига в печи производится визуально по цвету свода:

• Темно-красный, видимый в темноте — 450-500°С.
• Темно-красный — 600-650°С.
• Вишнево-красный — 700°С.
• Светло-красный — 850°С.
• Желтый — 950-1000°С.
• Белый — 1200°С — ПЕРЕЖОГ!

Раньше для получения качественного кирпича, печь выдерживали в закрытом состоянии до недели и лишь потом приступали к охлаждению. Это давало отличные результаты, так как снятие термических напряжений происходило очень медленно.

Практически же достаточно выдержать 7-10 часов.

Охлаждение печи начинают пробивкой в топке малого отверстия — величиной с куриное яйцо, через час отверстие увеличивают вдвое, еще через час — уже вчетверо. Таким образом, через 6 часов можно открыть топочную дверку и ждать полного остуживания печи.

После остуживания разбирается передняя стенка печи и производится разделка садки, начиная с верхних рядов. После разборки, сортировки и выбраковки качественный кирпич складывают штабелем плотно друг к другу.

Недообожженный складывают отдельно и в будущем применяют в неответственных конструкциях для перегородок или в верхних рядах кладки.

Визуальное определение качества кирпича. Причины брака.

Правильно обожженный кирпич — однородного оранжево-красного цвета. Он имеет правильную форму с прямыми ребрами и ровными поверхностями. При ударе металлическим молотком издает чистый звук.

Недообожженный — имеет более светлый цвет, неоднороден на изломе. При ударе издает глухой звук (причина — недостаточная температура или время обжига).

Пережженный — имеет темно-серый или сине-черный цвет, часто со следами оплавления по поверхности. При ударе издает высокий звук. Образуется при чрезмерно высокой температуре обжига.

Повреждение углов и ребер изделия — результат небрежной переноски, транспортировки или неосторожной укладки изделий в печи. Деформация изделия — недосушенность перед укладкой в печь

Деформация изделия — недосушенность перед укладкой в печь.

Мелкие трещины образуются при слишком быстром нагревании или охлаждении печи.

Крупные трещины и сквозное растрескивание изделия — результат неправильного соотношения глины и песка, плохого качества глины, нарушения режима сушки и обжига.

Черный кирпич получается из-за недостатка воздуха или из-за плохой его циркуляции в печи.

Белые пятна на готовом изделии — следствие неправильной просушки (пересушка).

Можно ли сделать дома?

В домашних условиях возможно не только обжечь кирпич, но и изготовить самодельный стройматериал. Однако при таком процессе количество кирпичных блоков с дефектами будет больше. Излишне закаленные материалы будут непригодны для повторного использования. Существует 3 вида материалов:

• саман — без обжига с добавлением соломы;
• кирпич-сырец;
• обожженный.

Для получения самодельного кирпича нужно наличие брусчатой формы. Ее тоже можно сделать своими руками. Для этого понадобятся фанера и доски толщиной 25 мм. Из этих материалов вырезают элементы формы и соединяют их гвоздями длиной 5—6 мм так, чтобы размер будущего кирпичного блока соответствовал стандартному, а именно 250×120×65. Самодельные необожженные кирпичи изготавливают из смеси тощей и жирной глины с добавлением соломы в пропорции 1:1:5, разведенной водой до однородной консистенции. Готовый раствор плотно укладывают в предварительно смоченные и присыпанные цементом формы и закрывают съемной крышкой. После высыхания в течение 7—14 суток готовое изделие вынимают. Чтобы получить кирпич-сырец, проделывают такую же процедуру, добавляя вместо соломы песок.

В промышленном производстве используют специальные печи для обжига глины. В домашних условиях подойдет самодельная печь в виде бочки из металла объемом около 200 л с вырезанным днищем. В нее укладывают блоки для обжига, накрывают металлической крышкой и устанавливают на печь с открытым верхом. При отсутствии таковой, она крепится на ножках высотой 20 см над ямой, в которой на глубине 0,5 м разводят костер. Для обеспечения необходимой температуры для обжига, огонь должен постоянно поддерживаться в течение 20 часов. На завершающем этапе процесса, его делают более слабым. По истечении 6 часов крышку снимают и дают кирпичу остыть.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке. Дата: 25 сентября 2021
